煤矿避难硐室最新标准

煤矿避难硐室建设标准

1 适应范围

本标准规定了本公司建造煤矿井下避难硐室（包括永久避难硐室及临时避难硐室）的设计、装备、检测及管理要求。

本标准不适用于金属非金属地下矿山避灾硐室。

规范性引用文件

GB 50215—2005 煤炭工业矿井设计规范

《煤矿安全规程》 2011年版

《防治煤与瓦斯突出规定》 2009年版

《矿山救护规程》 2009年版

《煤矿井下紧急避险系统建设管理暂行规定》 安监总煤装〔2011〕15号

《关于煤矿井下紧急避险系统建设管理有关事项的通知》 安监总煤装〔2012〕15号

分类

分类及代号

煤矿井下避难硐室根据其服务范围及使用年限，分为永久避难硐室和临时避难硐室，永久避难硐室的标记为DMY，临时避难硐室的标记为DML。

避难人数

根据矿山的实际情况进行设计，但应满足如下规定：

永久避难硐室设计额定避险人数不少于20人，宜不多于100人；

临时避难硐室设计额定避险人数不少于10人，不多于40人。

硐室结构形式

避难硐室形式，采用如下三种结构形式：

“一”字型：硐室两端分别连接不同的巷道，硐室有两个安全出口；

“凹”字型：硐室两端均连接同一条巷道，两个安全出口之间的距离不小于20m；

“口”字型：硐室仅一个安全出口，在巷道旁边构筑。

临时避难硐室一般采用第（3）种结构形式，也可采用上述三种形式之一；永久避难硐室不得采用第（3）种形式的结构。

过度室过度室生存室逃生巷道逃生巷道密闭门防护密闭门防护密闭门密闭门出口进口

图3-3-1 “—”型避难硐室 防护密闭门生存室过度室过度室逃生巷道进口出口密闭门密闭门防护密闭门

图3-3-2 “凹”型避难硐室

过度室生存室逃生巷道防护密闭门密闭门

图3-3-3 “口”型避难硐室

硐室型号表示

避难硐室型号表示：

DM / -

硐室结构代号，永久缺省为1，临时缺省为3

硐室设计防护时间，缺省为96，单位为小时（h）

山西和顺天池能源有限责任公司

井下永久避难硐室验收报告

通防部

2012.04.17

山西和顺天池能源有限责任公司

井下永久避难硐室验收报告

根据工作安排,兖煤赛福安全仪器有限公司已完成井下永久避难硐室全部安装工程,现进行验收,形成验收报告如下:

一、井下固定式永久避难硐室验收标准

1适用范围

1.1本标准适用于井工煤矿，包括新建和改、扩建矿井井下固定式避难硐室（以下简称避难硐室）的验收。

1.2避难硐室的验收除符合本标准外还应符合国家现行有关技术标准、规范的规定。

2编制依据

国家煤矿安全监察局《煤矿井下避难所试点建设基本要求》（煤安监司办2010第9号）

国家安全监管总局国家煤矿安监局关于《建设完善煤矿井下安全避险"六大系统"的通知》（安监总煤装〔2010〕146号）、《关于煤矿井下紧急避险系统建设管理有关事项的通知》安监总煤装[2012]15号

３验收项目

3.1避难硐室位置及支护验收项目见表１

表１永久避难硐室位置及支护验收项目

高瓦斯及突出矿井

井底车场

设置地点 岩层中

设置距离 井底车场附近

额定避难人数 ≥100人

支护 1、支护材料为不燃性材料；

2、支护方式：锚喷、砌碹;

验收结果 3.2硐室建设工程验收项目见表２

表２硐室建设工程验收项目

验收项目 验收内容 验收结果

硐室大小 净高≥2m、

每人占地面积≥0.5 m2

硐室形状与颜色 拱形或梯形、内部为浅色

排气设施 单向排气管

防水措施 硐室地面高于巷道底板0.2m

及单向排水管

隔离门 1、两道隔离门

2、高≥1.5m，宽≥0.8m

3、开闭灵活、密封可靠

4、隔离门旁掏槽深度不小于0.2m

防火措施 两道隔离门之间设喷淋装置

压风、供水及信号传输管线保护措施 埋设深度≥20cm

保护距离≥20m

3.3避难硐室功能设施验收项目见表３

表３避难硐室功能设施验收项目

验收项目 验收内容 矿用产品安全标志 验收结果

煤矿井下固定式避难硐室建设标准

1适用范围

本标准规定了煤矿井下固定式避难硐室（以下简称避难硐室）的设计、装备、管理等要求。

本标准适用于井工煤矿，包括新建和改、扩建矿井。

2编制依据

《煤炭工业矿井设计规范》GB50215—2005

《煤矿安全规程》2010年版

《防治煤与瓦斯突出规定》2009年版

《矿山救护规程》2009年版

国家煤矿安全监察局《煤矿井下避难所试点建设基本要求》（煤安监司办2010第9号）

国家安全监管总局国家煤矿安监局关于《建设完善煤矿井下安全避险“六大系统”的通知》（安监总煤装〔修2010〕146号）

3基本要求

3.1矿井应根据井下作业人员和巷道断面等情况，结合矿井避灾路线，合理选择和布置避难硐室或移动式救生舱。

3.2有突出煤层的采区应设置采区避难硐室，设置位置应当根据实际情况确定，但必须设置在防逆流风门外的进风流中。煤与瓦斯突出矿井以外的其他矿井，从采掘工作面步行，凡在自救器所能提供的额定防护时间内不能安全撤到地面的，必须在距离采掘工作面1000米范围内建设避难硐室或救生舱

突出煤层的掘进巷道长度及采煤工作面走向长度超过500米时，必须在距离工作面500米范围内建设避难硐室或设置救生舱。

3.3避难硐室的额定人数，应满足所服务区域内同时工作的最多人员的避难需要，并考虑不低于5％的富裕系数。其中，采区避难硐室至少满足15人的避难需求。

3.4避难硐室的设置应避开地质构造带、应力异常区以及透水威胁区，并要求尽量布置于岩层中，且顶板完整、支护完好，前后20m范围内应采用不燃性材料支护，符合安全出口的相关要求。

3.5井下避难硐室应具备安全防护、氧气供给、有害气体处理、温湿度控制、避难硐室内外环境参数监测、通讯、照明及指示、基本生存保障等功能，保证在无任何外部支持的情况下维持避难硐室内额定避险人员生存96h以上。

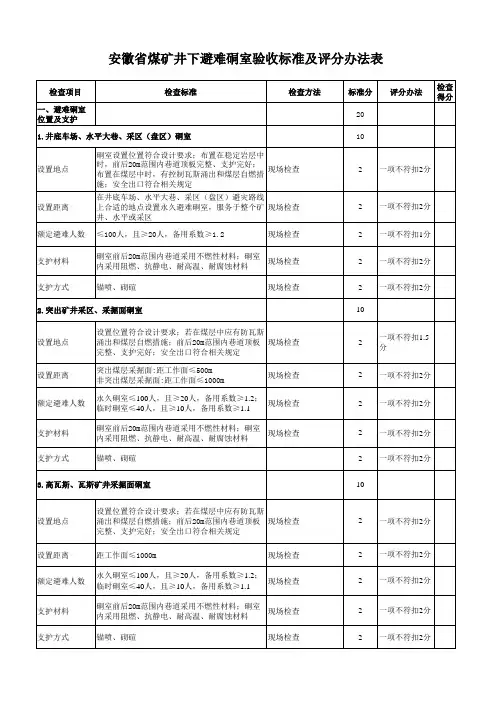

检查项目检查标准检查方法标准分评分办法检查得分

一、避难硐室位置及支护20

10

设置地点硐室设置位置符合设计要求；布置在稳定岩层中时，前后20m范围内巷道顶板完整、支护完好；布置在煤层中时，有控制瓦斯涌出和煤层自燃措施；安全出口符合相关规定现场检查2一项不符扣2分

设置距离在井底车场、水平大巷、采区（盘区）避灾路线上合适的地点设置永久避难硐室，服务于整个矿井、水平或采区现场检查2一项不符扣2分

额定避难人数≤100人，且≥20人，备用系数≥1.2现场检查2一项不符扣1分

支护材料硐室前后20m范围内巷道采用不燃性材料；硐室内采用阻燃、抗静电、耐高温、耐腐蚀材料现场检查2一项不符扣2分

支护方式锚喷、砌碹现场检查2一项不符扣2分

10

设置地点设置位置符合设计要求；若在煤层中应有防瓦斯涌出和煤层自燃措施；前后20m范围内巷道顶板完整、支护完好；安全出口符合相关规定现场检查2一项不符扣1.5

分

设置距离突出煤层采掘面:距工作面≤500m非突出煤层采掘面:距工作面≤1000m现场检查2一项不符扣2分

额定避难人数永久硐室≤100人，且≥20人，备用系数≥1.2；

临时硐室≤40人，且≥10人，备用系数≥1.1现场检查2一项不符扣2分

支护材料硐室前后20m范围内巷道采用不燃性材料；硐室内采用阻燃、抗静电、耐高温、耐腐蚀材料现场检查2一项不符扣2分

支护方式锚喷、砌碹2一项不符扣2分

10

设置地点设置位置符合设计要求；若在煤层中应有防瓦斯涌出和煤层自燃措施；前后20m范围内巷道顶板完整、支护完好；安全出口符合相关规定现场检查2一项不符扣2分

设置距离距工作面≤1000m现场检查2一项不符扣2分

额定避难人数永久硐室≤100人，且≥20人，备用系数≥1.2；

临时硐室≤40人，且≥10人，备用系数≥1.1现场检查2一项不符扣2分

支护材料硐室前后20m范围内巷道采用不燃性材料；硐室内采用阻燃、抗静电、耐高温、耐腐蚀材料现场检查2一项不符扣2分
