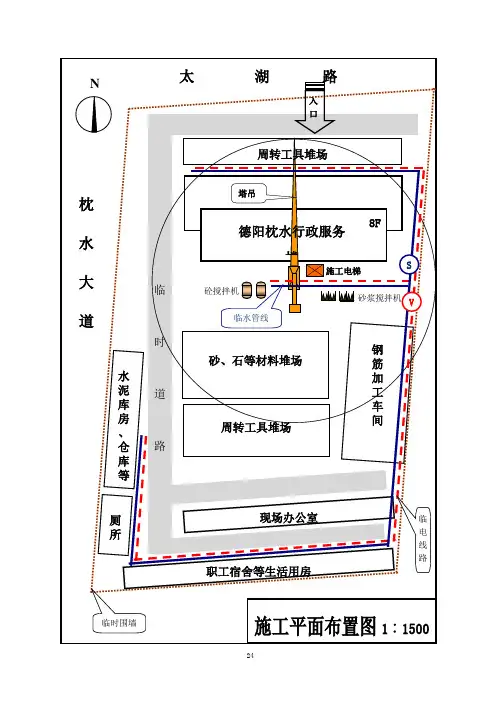

1.6施工现场平面布置（附图）；
1.6.1.工程现场总平面管理：
整个现场平面布置本着创建“安全文明优良工地”的目标进行要求，使施工现场综合管理水平达到规范化，科学化、标准化，真正提高工程管理水平，树立良好的企业形象。
1.6.1.1.施工现场总平面布置原则：
有效利用场地的使用空间，将生产、办公区分开布设，现场对必要的办公用房、库房、加工房及材料堆放场进行最优化布置，满足安全生产、文明施工、方便生活和环境保护的要求。
保证不对周边工作区和其他建筑物产生影响。不破坏周边的公共设施。
施工设备和材料堆场的布置满足现场施工的使用要求，并尽量减少材料的搬运量。
所有材料堆场按照“就近堆放”和“及时周转”的原则，既布置在塔吊覆盖范围内，同时考虑到交通运输的便利，又保证现场的文明施工。
临时供水满足现场施工用水及消防用水的要求，排水设施通畅，所有污水必须经过沉淀处理。
临时用电遵循生产生活用电分路和“三级配电两级保护”的原则。
对施工区域和周边各种公用设施、树木等加以保护。
生活、办公用临时设施：
根据本工程自身和现场条件的特点，结合施工要求，做以下平面布置：
1.6.1.2.办公区的布置：
为便于现场施工管理，又便于相互协调联系，现场布置现场管理办公室。现场内的道路及周转工具堆放场地全部硬化。
1.6.1.2.1.生活区的布置：
现场附近设置工人宿舍，并设置水冲式厕所及浴室。
1.6.1.2.2.材料堆放区：
为便于运输，将材料堆放及加工区置于方便施工位置。
1.6.1.2.3.场区道路：
施工过程中现场的采用临时道路。根据总平面的特点进行布置。
1.6.1.2.4.生活卫生：
对现场的办公区、生活区、材料堆放区等卫生实行专人负责，建立一周双检制度，奖罚分明。工地现场设专用的建筑垃圾、生活垃圾区，并及时外运。
1.6.2.“四通”安排
在进场前，指定专人组织解决施工所需的水、电、场内交通及通讯问题。根据总包单位所提供的水源、电源接口位置，按照规范要求和施工用水用电的设计，搭设施工临时用水、用电管路线路，确定用水点和配电箱盘设置的位置，安装水表、电表方便计量工作。本工程临时电采用TN-S配电系统，三级配电两级保护，配备足够数量配电箱满足施工需要。临时水从现场南侧支管接一根Φ25管镀锌水管引入蓄水池。设办公电话能满足工地生活和与外界联系。
指派专人现场负责水电管理的工作。实施日常的检查、监督、保养、维修工作，按照“一标三规范”创建文明施工现场规定，加强对施工现场临时用电、用水的规范化管理，制止使用过程中的损坏、破坏、违章施工操作行为，为有效保证现场安全无事故的施工生产活动创造有利条件。
消防布置：物料堆放场地附近摆放灭火器、消防砂等防火用品。
本着经济合理、现实可行、文明施工的原则进行布置。根据本次投标的特点，进行以下布置。
1.6.3.施工临时设施
根据本工程的特点及现场考察的实际情况，考虑所有临时设施尽量靠近原有道路布置。工程所需的工程材料根据现场需要，在工地附近临时堆放。为了更大的工作面，工程的办公和住宿都沿着工程的围墙设置，施工用的搅拌机设置在工程实体视野和工作面宽广的位置。
1.6.4.施工场地水电布置
本工程施工用的水、电考虑从市政用电引入，沿着临时设施的主体工程设置。
1.6.4.1.施工用电：
本工程现场用电分为施工用电、施工机械用电、生活用电和办公用电四部分。
施工现场根据业主提供的电源设临时配电室，派专人管理，分路一路作为生活办公用电，一路作为大型机械设备用电，另一路作为其他施工用电。现场施工用电线路采用三相五线制，全部采用绝缘线架空或埋地电缆。各使用点配备专用电箱，做到一机一闸，并设专用漏电保护器。动力、照明线路独立分开。
1.6.4.2.施工用水：
施工用水在现场引进供水源头接出，环绕施工临时围墙内侧布设。水管铺设分施工用水和消防用水双路管线。排管前先装上计量水表，再根据布管要求将水管敷设至各施工点。
所有水管均沿路下敷设，穿越重载车处作加固处理。冬期施工期间，整个现场施工及消防用水管均需覆盖或包裹保温材料，防止受冻爆裂。 1.6.4.3.施工排水
沿施工区域设置排水沟，并经过沉淀池及集水井，集中排入污水管道。
在接受施工现场后，即及时清理现场内残留施工垃圾、障碍物以及疏通施工现场排水管道。
临时集中的场地内根据污水排放情况，挖设排水沟，尽量引入已建永久排水系统内。沿线管沟开挖场地，除在周边挖排水沟截水外，另配若干水泵，以备基槽（坑）积水时将积水抽出。
1.6.5.施工场地硬化
施工道路硬化沿着施工临时设施和视材料堆放所需的道路而定，硬化的地方采用100mm厚C10混凝土或泥结碎石。水泥库房必须架空离地不小于30cm，做防潮处理。
