嵌入式系统实验报告

引言

嵌入式系统作为一种广泛应用于各行各业的计算机系统，其本身具有一定的难度与挑战。本实验报告将围绕嵌入式系统的设计、开发以及应用展开讨论，旨在总结并分享在实验中所获得的经验与知识。

一. 实验背景

嵌入式系统是指以特定功能为目标的计算机系统，其设计与开发过程相较于传统的计算机系统更为复杂和精细。本次实验的主要目标是通过设计一个基于嵌入式系统的智能家居控制器，来探索嵌入式系统的应用与实践。

二. 实验内容

2.1 硬件设计

嵌入式系统的硬件设计是整个实验的基础，其合理性与稳定性直接影响系统的性能和可靠性。在本次实验中，我们选择了一块主频为xx的处理器作为核心，配备了丰富的外设接口，如GPIO、串口等。我们还为系统增加了一块液晶显示屏和一组按键，以实现简单的用户交互。

2.2 软件开发

在硬件设计完成后，我们开始进行软件开发。首先，我们需要选择一个合适的操作系统作为嵌入式系统的基础。针对本次实验，我们选择了xx操作系统，其具备较强的实时性和稳定性，能够满足我们对系统性能的要求。

接着，我们进行了嵌入式系统的驱动程序开发。通过编写各个外设的驱动程序，我们实现了与液晶显示屏和按键的交互，并将其与处理器进行了适当的接口配置。

另外，我们还开发了嵌入式系统的应用程序。通过编写智能家居控制器的代码，我们成功实现了对家居设备的远程控制和监测。用户可以通过液晶显示屏和按键进行交互，实现对家居设备的开关、调节和状态查看等操作。

三. 实验结果与分析

经过实验测试，我们发现嵌入式系统在智能家居领域的应用具有较高的可行性与实用性。通过嵌入式系统的控制，用户可以方便地实现对家居设备的远程操控，提升了家居智能化的程度。同时，嵌入式系统的实时性和稳定性使得智能家居控制器具备了较高的安全性和可靠性。

然而，在实验过程中我们也遇到了一些挑战。其中，系统的驱动程序开发是较为复杂的一环，需要仔细理解硬件接口和协议，并进行合理的配置。此外，系统的稳定性和功耗管理也是需要重点关注的问题。合理地设计与优化系统的功耗管理策略，能够有效延长系统的使用寿命，并提升用户的体验。

结论

通过本次实验，我们深入了解了嵌入式系统的设计与开发过程，并在智能家居控制器的实践中体验了嵌入式系统的应用。实验的成功不仅得益于我们团队的努力，还离不开嵌入式系统的强大功能和广泛应用。嵌入式系统作为一种全新的计算机系统形态，将继续影响和改变人们的生活和工作方式。期待未来，我们愿意投身于嵌入式系统的研究和创新，为社会的发展与进步贡献自己的力量。

合集下载

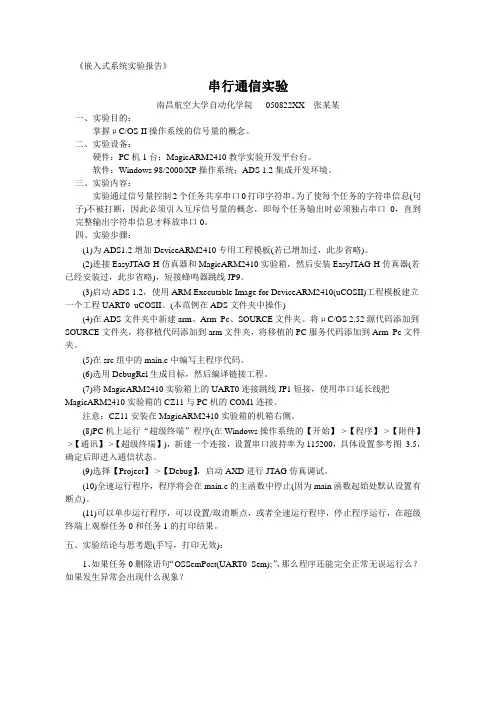

嵌入式系统实验报告-串行通信实验
