最新电气工程及其自动化试卷及答案

  • 格式：doc
  • 大小：51.50 KB
  • 文档页数：2

精品文档

精品文档 专业 电气工程及其自动化

题 号 一 二 三 四 五 六 七 八 总 分 评阅(统分)人

题 分 50 20 30

得 分

注意事项：

1.满分100分。要求卷面整洁、字迹工整、无错别字。

2.考生必须将“学生姓名”和“学号”完整、准确、清楚地填写在试卷规定的地方，否则视为废卷。

3.考生必须在签到表上签到，否则若出现遗漏，后果自负。

（共 25 题，每题 2 分，共 50 分）

1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差（ ）度。

A、180°， B、60°， c、360°， D、120°

2、α为（ ） 度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。

A，0度， B，60度， C，30度， D，120度，

3、晶闸管触发电路中，若改变 （ ） 的大小，则输出脉冲产生相位移动，达到移相控制的目的。

A、同步电压， B、控制电压， C、脉冲变压器变比。

4、可实现有源逆变的电路为 （ ）。

A、三相半波可控整流电路， B、三相半控桥整流桥电路，

C、单相全控桥接续流二极管电路， D、单相半控桥整流电路。

5、在一般可逆电路中，最小逆变角βmin选在下面那一种范围合理 （ ） 。

A、30º-35º， B、10º-15º， C、0º-10º， D、0º。

6、在有源逆变电路中，逆变角的移相范围应选 （ ） 为最好。

A、=90º∽180º， B、=35º∽90º， C、=0º∽90º，

7、下面哪种功能不属于变流的功能（ ）

A、有源逆变 B、交流调压 C、变压器降压 D、直流斩波 8、三相半波可控整流电路的自然换相点是( )

A、交流相电压的过零点；

B、本相相电压与相邻相电压正、负半周的交点处；

C、比三相不控整流电路的自然换相点超前30°；

D、比三相不控整流电路的自然换相点滞后60°。

9、如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（ ）

A、700V B、750V C、800V D、850V

10、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )

A、0º-90° B、0º-120° C、0º-150° D、0º-180°

11、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差 （ ） 度。

A 、180度； B、60度； C、360度； D、120度；

12、可实现有源逆变的电路为（ ） 。

A、单相全控桥可控整流电路 B、三相半控桥可控整流电路

C、单相全控桥接续流二极管电路 D、单相半控桥整流电路

13、由晶闸管构成的可逆调速系统中，逆变角βmin选 （ ）时系统工作才可靠。

A、300~350 B、100~150 C、00~100 D、00

14、α= （ ）度时，三相全控桥式整流电路带电阻负载电路， 输出负载电压波形处于连续和断续的临界状态。

A、0度； B、60度；

C、30度； D、120度；

15、变流装置的功率因数总是（ ） 。

A、大于1； B、等于1； C、小于1；

16、变流器工作在逆变状态时，控制角α必须在 （ ） 度。

A、0°-90°； B、30°-120°； C、60°-150°； D、90°-150°；

17、三相半波可控整流电阻性负载电路，如果三个晶闸管采用同一相触发脉冲，α的移相 得分 评阅教师

一、单项选择题 精品文档

精品文档 EtTUoff0范围 （ ） 。

A、0º--60º； B、0º--90º； C、0º--120º； D、0º--150º；

18、在单相桥式全控整流电路中，大电感负载时，控制角α的有效移相范围是 （ ） 。

A、0°～90° B、0°～180° C、90°～180°

19、三相全控桥式整流电路带电阻负载，当触发角α=0º时，输出的负载电压平均值为

（ ）。

A、0.45U2； B、0.9U2；

C、1.17U2； D、2.34U2；

20、变流装置的功率因数总是（ ） 。

A、大于1； B、等于1； C、小于1；

21、三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是（ ）度。

A、0°-90°； B、30°-120°； C、60°-150°； D、90°-150°；

22、在有源逆变电路中，逆变角的移相范围应选（ ）为最好。

A、=90º∽180º， B、=35º∽90º， C、=0º∽90º，

23、晶闸管整流装置在换相时刻（例如：从U相换到V相时）的输出电压等于（ ）。

A、U相换相时刻电压uU， B、V相换相时刻电压uV， C、等于uU+uV的一半即：

24、三相全控整流桥电路，如采用双窄脉冲触发晶闸管时，下图中哪一种双窄脉冲间距相隔角度符合要求。请选择 （ ） 。

25、晶闸管触发电路中，若使控制电压UC=0，改变（ ）的大小，可使直流电动机负载电压Ud=0，使触发角α=90º。达到调定移相控制范围，实现整流、逆变的控制要求。

A、同步电压， B、控制电压， C、偏移调正电压。

（20分，对√、错×）

1、三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。（ ）

2、晶闸管并联使用时，必须采取均压措施（ ）

3、供电电源缺相、逆变桥元件损坏、逆变换流失败等故障。也会引起逆变失败。（ ）

4、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。（ ）

5、用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。（ ）

6、三相桥式全控整流电路，输出电压波形的脉动频率是150HZ。 （ ）

7、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。（ ）

8、在桥式半控整流电路中，带大电感负载，不带续流二极管时，输出电压波形中没有负面积。（ ）

9、提高电力电子装置的工作频率，可以使电力电子装置的体积和重量减小。（ ）

10、无源逆变电路，是把直流电能逆变成交流电能，送给电网，（ ）

问答题（30分）

1、根据下图简述升压斩波电路的基本工作原理。（图中设：电感L、与电容C足够大）

一、选择题（共 25 题，每题 2 分，共 50分）

1-5ACBAA 6-10BCBBD 11-15AAABC 16-20DDADC 21-25ABCBC

二判断题, （共 10 题，每题 2 分，共 20分）

1、× 2、× 3、√ 4、√ 5、√ 6、× 7、√ 8、× 9、√ 10、×

三、问答题(30分)

1、当V处于通态时，电源E向电感L充电，设充电电流为I1，L值很大，I1基本恒定，同时电容C向负载供电，C很大，使电容器电压U0基本不变，设V处于通态的时间为ton，在ton时间内，电感L上积蓄的能量为EI1ton；当V处于断态时，E与L同时向电容充电，并向负载R提供能量。设V处于断态的时间为toff，在toff时间内L释放的能量为（U0-E）I1toff，在一周期内L积蓄的能量与释放的能量相等。可求得： 分析不难看出该斩波电路是升压斩波电路。

得分 评阅教师

二、判断题

得分 评阅教师

三、回答题

2vUuu

合集下载

最新电气工程及其自动化专业毕业设计论文

最新电气工程及其自动化专业毕业设计论文

摘要

本次设计的题目是青岛海韵·逸思小区3#楼电气设计。通过具体的实例工程设计，

初步掌握高层建筑强、弱电系统设计的基本方法(本次设计中以强电系统设计为主),

更好的将理论和实践相结合,将大学四年来所学的课程及知识应用到自己的专业中去,

也为将来的工作打下良好的基础。同时也可以更加详细地学习建筑规范，提高自己独

立完成工程设计的实际操作和研究能力。

本论文针对民用高层建筑电气的设计和使用需要，在重点表述强、弱电系统设计

与计算的同时，侧重于电气基本理论和基本知识。设计中，总体按照民用建筑设计规

范来建立设计的整体思路，并完成强、弱电系统的负荷计算、设备选型、系统构成、

照度计算以及施工图的绘制，包括系统图和平面图等。图纸共34张，其中系统图包括

配电系统图、垂直配电干线图、弱电系统图、消防报警及联动控制系统图；平面图包

括电力平面图、照明平面图、消防报警及联动控制平面图、屋顶防雷平面图、基础接

地平面图。

关键词：电气设计高层住宅强弱电

Abstract

The design of the subject is the Qingdao Haiyun Civic District 3 # building electrical

system design. Specific instances of engineering design, preliminary master the high-rise

buildings, the design of the weak system, a better combination of theory and practice of the

four years of college courses and knowledge to their professional, but also for work in the

future and lay a good foundation. Building codes can also learn in more detail to improve

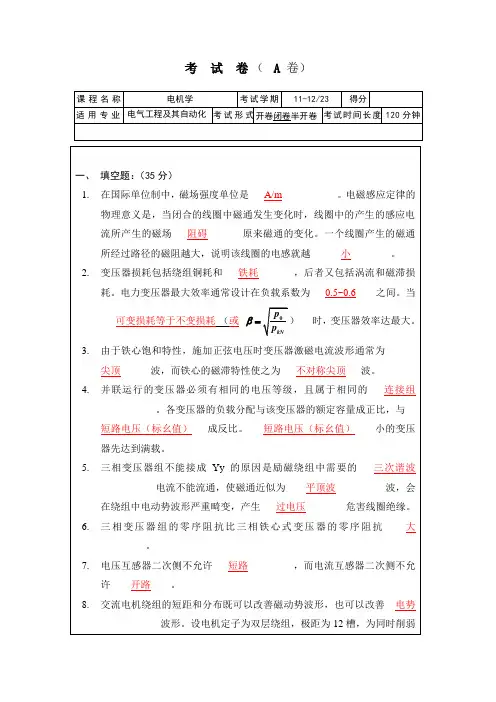

2012年电气工程及其自动化电机学考试试卷及其答案

2012年电气工程及其自动化电机学考试试卷及其答案

考 试 卷（ A 卷） 课程名称 电机学 考试学期 11-12/23 得分 适用专业 电气工程及其自动化 考试形式 开卷闭卷半开卷 考试时间长度 120分钟

一、 填空题：（35分）

1. 在国际单位制中，磁场强度单位是___A/m___________。电磁感应定律的

物理意义是，当闭合的线圈中磁通发生变化时，线圈中的产生的感应电

流所产生的磁场___阻碍_______原来磁通的变化。一个线圈产生的磁通

所经过路径的磁阻越大，说明该线圈的电感就越______小________。

2. 变压器损耗包括绕组铜耗和___铁耗_______，后者又包括涡流和磁滞损

耗。电力变压器最大效率通常设计在负载系数为___0.5~0.6____之间。当

___可变损耗等于不变损耗_（或_kNpp0）___时，变压器效率达最大。

3. 由于铁心饱和特性，施加正弦电压时变压器激磁电流波形通常为______

尖顶______波，而铁心的磁滞特性使之为___不对称尖顶___波。

4. 并联运行的变压器必须有相同的电压等级，且属于相同的___连接组

___________。各变压器的负载分配与该变压器的额定容量成正比，与__

短路电压（标幺值）___成反比。___短路电压（标幺值）____小的变压

器先达到满载。

5. 三相变压器组不能接成Yy的原因是励磁绕组中需要的___三次谐波

___________电流不能流通，使磁通近似为____平顶波__________波，会

在绕组中电动势波形严重畸变，产生___过电压________危害线圈绝缘。

6. 三相变压器组的零序阻抗比三相铁心式变压器的零序阻抗____大

_________。

7. 电压互感器二次侧不允许___短路_________，而电流互感器二次侧不允

许____开路____。

8. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善__电势

____________波形。设电机定子为双层绕组，极距为12槽，为同时削弱5次和7次谐波，绕组的节距应取____10__________槽。单层绕组的短距

大学电气及其自动化专业发电厂电气部分模拟试卷A答案(免费版)

大学电气及其自动化专业发电厂电气部分模拟试卷A答案(免费版)

----------专业最好文档，专业为你服务，急你所急，供你所需-------------

文档下载最佳的地方

----------专业最好文档，专业为你服务，急你所急，供你所需-------------

文档下载最佳的地方

诚信应考,考试作弊将带来严重后果！

大学电气及其自动化专业2010-2011学年第二学期期末考试

《发电厂电气部分》试卷（A）答案

注意事项：1. 考前请将密封线内各项信息填写清楚；

2. 所有答案请直接答在试卷上；

3．考试形式：闭卷；

4. 本试卷共 四 大题，满分100分， 考试时间120分钟。

题 号 一 二 三 四 总分

得 分

评卷人

一、填空题（每题2分，共20分）

1. 依据一次能源的不同，发电厂可分为（火力发电厂、水力发电厂、核电厂、风力发电厂）等。

2. 火力发电厂的能量转换过程是： 燃料的化学能 -> 热能

-> 机械能 -> 电能 。

3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。

4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。

5. 隔离开关的作用是 隔离电压 、 倒闸操作 和 分合小电流 。

6. 发电厂的厂电率为发电厂 厂用电耗电量与 电厂的发电量 之比。

7. 根据电气设备和母线布置特点，层外配电装置通常分为 中型配电装置 、

高型配电装置 和 半高型配电装置 三种类型。

8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为 经济电流密度截面 。

9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。

10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。 _____________ ________

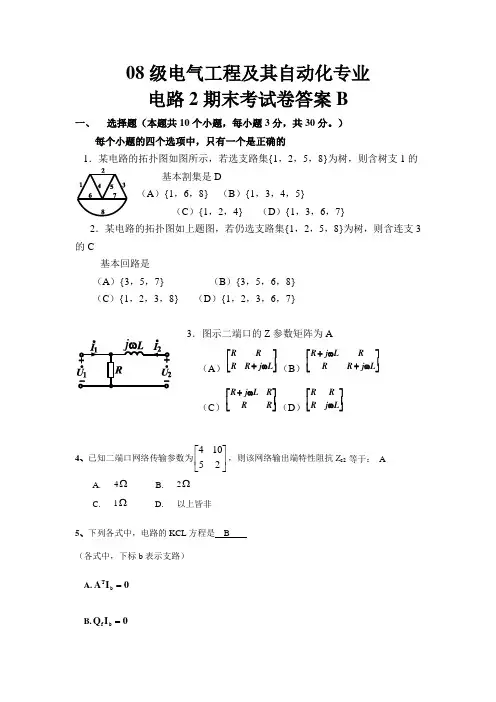

华侨大学08电气工程及其自动化B试卷及答案
