一体化生活污水处理装置使用说明书

一体化生活污水处理设备操作使用说明环保知识课堂目录一、总则 (2)二、适用范围 (2)三、设备技术指标 (2)四、工艺说明 (3)五、设备的调试 (4)六、设备的运行 (5)七、设备的维护保养 (6)八、异常情况及解决方案 (7)一、总则1. 本操作说明是用于指导一体化污水处理设备正常运行的技术文件和依据。

2. 本操作说明适用于一体化污水处理设备的操作运行及管理人员、技术和维护检验人员。

3. 污水处理运行人员应进行相关岗位培训，熟悉一体化污水处理设备的原理、操作及维护。

二、适用范围本操作说明用于XX村庄生活污水处理项目1m³/h一体化污水处理设备，说明范围包括一体化设备的各个处理单元、机械设备、仪表及控制系统。

三、设备技术指标处理工艺：采用“A/O复合生物接触氧化”处理工艺。

处理水量：1m³/h。

进出水水质：进水为生活污水，出水达到污水综合排放标准（GB8978-1996）一级排放标准。

装置结构：设备主体结构采用钢制结构一体化组合形式，布置方式为地埋式。

运行方式：采用PLC全自动程序控制。

装置配置：包括格栅池、调节池、酸解池、一级生化池、二级生化池、沉淀池、污泥池、消毒池、风机房。

四、工艺说明1. 工艺流程说明本设备的处理单元包括格栅池、调节池、酸解池、一级生化池、二级生化池、沉淀池、污泥池及消毒池。

生活污水经格栅截留大颗粒悬浮物后进入调节池，污水经调节池中提升泵进入酸解池。

在酸解池中污水中的有机物进行水解酸化，以降低后续处理负荷，随后污水进入一、二级生化池。

生化池采用推流式生物接触氧化，对污水中污染物进行氧化分解，生化池出水进入沉淀池。

在沉淀池中，污水进行固液分离，澄清液经紫外线消毒器进入消毒池后达标排放，沉淀池剩余污泥经气提装置进入污泥池。

2. 工艺流程图3. 各处理单元说明格栅池：设置格栅，栅隙10mm，用于拦截去除大漂浮物及悬浮物，保障后续处理单元的安全运行。

调节池：用于收集污水、调节水质水量，污水停留时间6h，调节池内设2台潜污泵，将污水提升至酸解池。

一体化污水处理设备操作说明书安徽德玉环境工程装备有限公司2016年10月目录一、设备简介二、设备使用前检查及设备启动三、生物膜的培养四、设备运行管理五、维护保养及故障排除六、MBR膜单元调试与管理一．设备简介1：设备介绍本一体化污水处理设备。

工艺描述如下：接自污水管网的污水经过调节池均质、均量后，通过提升泵输送到一体化污水处理平台。

一体化处理平台经过厌氧、好氧及沉淀消毒后，然后达标排放。

系统中污泥排放进入贮泥池中，贮泥池中污泥由吸泥车定期清运到政府指定地点处理，如图所示。

工艺流程图2：设备特点地埋一体化污水处理设备采用一种运行经济、管理方便、控制简单、使用周期长的污水处理一体化装置。

其低能耗、低污泥量、低噪音、低维护量、低运行成本。

该设备相比于传统的活性污泥法，具有如下优点：（1）微生物菌群的生物活性高，单位体积内微生物量大，处理能力强；（2）微生物菌群生长环境较稳定，提高了系统运行性能的稳定性，增强了抗冲击能力；（3）生物膜法氧利用系数高、池容小，设备能耗低，节约建设及运营成本；（4）剩余污泥产量小，减少污泥处置设施的建设；（5）应用面广，可针对不同类型的污水建设或改造，不产生二次污染。

平台各功能区模块化，可针对不同的水质情况和排水要求，设计配置处理工艺，也可搭配原有处理设施，合理安排。

3：应用领域本公司地埋一体化处理设备适用领域广泛，如城镇生活污水处理，小区生活污水处理，度假区生活污水处理，新农村生活污水处理，学校生活污水处理等。

能以最低的运行成本将污水处理达标排放。

二、设备使用前检查及设备启动1、启动设备时检查好电路，接线控制柜线路是否正确，电压及电流是否符合要求。

该设备控制为自动控制，采用时间继电器控制，输出采用交流接触器，本控制柜可同时控制潜污泵，风机，并结合工作情况实时监测，具有自动保护功能，还配有手动，自动控制系统。

启动水泵时检查水泵管路是否有渗漏及吸水，有无堵塞。

2、本设备水泵采用抗堵塞撕裂型潜污泵，其中水泵的控制由液位浮球阀通过检测污水池中的液位来完成，当液位由低到高到达工作水位时启动污水泵，液位由高到低到达低水位时，关掉工作泵（液位通过液位开关来检测），启动风机时检查旋转方向是否正确，切忌反转。

一体化生活污水处理装置3m3 /h生活污水处理系统操作维护检修使用说明一、工艺流程的概述根据本污水处理工程特点、功能、要求及污水排放特征，采用生化法A/O+O组合工艺。

以达到国家（GB 18918—2019）中的一级A标准。

对生活污水进行处理，因为生活污水中的BOD5／COD cr约0.57左右，属易生化性污水。

根据污水排放的要求，出水有NH3－N的限制，所以在选择污水处理工艺时除了考虑除解有机物外，还考虑到除氮，为达到这个目的，选用工艺成熟、运行可靠的A/O+O组合工艺 (缺氧+好氧+好氧)工艺。

由于污水排放量及排放浓度变化量较大，且机械杂质较多，因此在污水处理前设一套机械格栅，用以去除大颗粒的机械杂物，经格栅去除后的污水进入调节池，调节池用以调节水量及水质，调节池内的污水由潜污泵提升进入后级A/O生化系统，A段为缺氧工段，O段为好氧工段。

本工艺采用A/O缺氧、好氧工艺联合处理工艺，将三段氧化流出的一部分混合液回流至缺氧池前端，以达到硝化脱氮的目的。

接触氧化池污水按一定的的回流比回流至缺氧池进水端，缺氧池利用空气进行微曝气，在缺氧池内反硝化菌将硝酸盐氮还原成气态氮(N2)，控制溶解氧在0.5mg/L以下，兼性反硝化菌利用污水中的有机碳源作为氢供给体，将来自好氧池混合液中的硝酸盐和亚硝酸盐还原成氮气排入大气，同时有机物得到降解。

该工艺具有处理效果好、运行稳定，全自动控制，操作管理方便等特点，又具有抗冲击负荷性强、产泥量少及脱氨氮效果显著等优点。

同时考虑系统产生的臭气处理，处理系统产生的臭气即通过管道收集后高空排放或排入下水道。

整个污水处理系统采用一体化地埋式处理设备，钢结构（Q235A材质），环氧煤沥青防腐。

处理规模生活污水处理系统处理规模72m3/d。

二、污水指标本次设计处理的生活污水来自炼铁厂厕所、澡堂、食堂等，污水中所含的污染物质为悬浮物、有机物、油类、NH3-N、大肠杆菌等。

序号污染物种类污水浓度范围（mg/L）1 SS 200～3002 COD cr50～4303 BOD5150～2504 NH3-N 30～405 动植物油20～406 PH 6～87 粪大肠菌群数8×1013（个/L）三、处理后污水应达到的指标处理后的污水水质达到国家（GB 18918—2019）中的一级A标准。

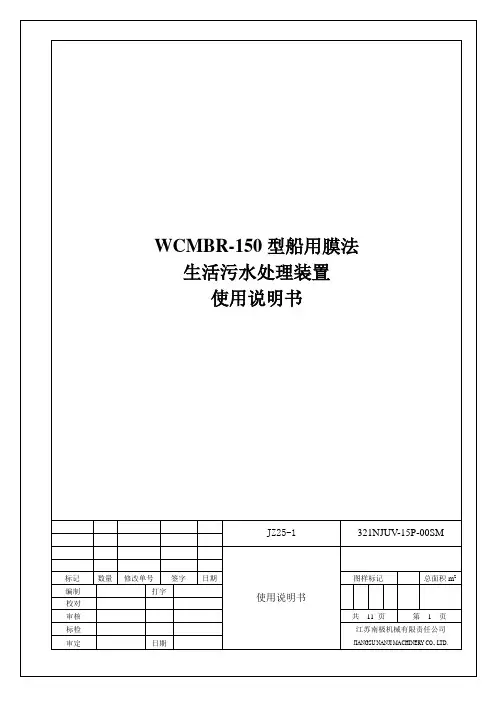

标志1. 本装置可使用于检查船舶或非检查船舶。

2. 本装置可使用于淡水冲洗或海水冲洗厕所污水。

3. 本装置柜体的压力试验为0.021MPa。

4. 本装置排放水指标符合I MO、MEPC159（55）的排放标准。

警告1. 本装置不得安装在爆炸性大气中，即非防爆型。

2. 本装置柜内壁涂环氧沥青漆，不得在柜上再焊接。

目录1 概述 (4)2 主要技术参数 (4)3 系统原理 (5)4 主要功能单元的结构、作用及工作原理 (5)5 运行方式 (7)6 操作 (9)7 安装 (10)8 故障排除 (11)1 概述1.1 用途本装置用于处理平台上产生的生活黑水和厨房灰水，使之达到IMO、MEPC159（55）的排放标准，排至舷外。

1.2 工作条件1.2.1 环境条件1.2.1.1 工作环境温度：-21.9℃～34℃1.2.1.2 最大环境相对湿度：87%最小环境相对湿度：45%1.2.1.3 区域类型：室外安全区域1.2.1.4 大气环境：高含盐雾1.2.2 电源：AC380、50Hz、3φ2 组成和技术特性2.1 组成2.2.1 型号：WCMBR-1502.2.2 处理能力：使用人数：150人平均水力负荷黑水： 11200升/天；黑水+厨房灰水：16440升/天2.2.3排放水水质：符合IMO.MEPC159(55)排放标准五日生化需氧量BOD5≤25mg/L悬浮固体≤35mg/L大肠菌群数≤100个/100ml化学需氧量COD≤125 mg/LPH 值 6～8.52.2.4排放水压力：0.1MPa2.2.5 压缩空气：无油， 0.3MPa，0.8m3/h（平台供气压力0.55Mpa）2.2.6 膜冲洗水：清洁水，压力： 0.3MPa （平台供水压力0.75Mpa）2.3 接口2.3.1 电源接口：AC380V、50Hz、3φ3本装置采用序批式-膜法处理原理处理有机污染物质，其处理流程为：污水入口→缓冲柜→序批柜→清水柜→膜组→排放→↑回流生活污水首先进入缓冲柜，以适应生化处理，同时该柜能容纳三倍的水力高峰负荷，当柜内液位达到中位时，粉碎泵启动，将污水转驳至置有软性填料的序批柜，进行序批式接触氧化、生化处理，处理水由流程泵转驳至清水柜内，当液位达到中位时，排放泵启动，将处理水泵入膜组或直接排放，经膜组过滤后的排放水经紫外线消毒后排出舷外。

一体化污水处理设备操作说明书安徽德玉环境工程装备有限公司2016年10月目录一、设备简介二、设备使用前检查及设备启动三、生物膜的培养四、设备运行管理五、维护保养及故障排除六、MBR膜单元调试与管理一．设备简介1：设备介绍本一体化污水处理设备。

工艺描述如下：接自污水管网的污水经过调节池均质、均量后，通过提升泵输送到一体化污水处理平台。

一体化处理平台经过厌氧、好氧及沉淀消毒后，然后达标排放。

系统中污泥排放进入贮泥池中，贮泥池中污泥由吸泥车定期清运到政府指定地点处理，如图所示。

工艺流程图2：设备特点地埋一体化污水处理设备采用一种运行经济、管理方便、控制简单、使用周期长的污水处理一体化装置。

其低能耗、低污泥量、低噪音、低维护量、低运行成本。

该设备相比于传统的活性污泥法，具有如下优点：（1）微生物菌群的生物活性高，单位体积内微生物量大，处理能力强；（2）微生物菌群生长环境较稳定，提高了系统运行性能的稳定性，增强了抗冲击能力；（3）生物膜法氧利用系数高、池容小，设备能耗低，节约建设及运营成本；（4）剩余污泥产量小，减少污泥处置设施的建设；（5）应用面广，可针对不同类型的污水建设或改造，不产生二次污染。

平台各功能区模块化，可针对不同的水质情况和排水要求，设计配置处理工艺，也可搭配原有处理设施，合理安排。

3：应用领域本公司地埋一体化处理设备适用领域广泛，如城镇生活污水处理，小区生活污水处理，度假区生活污水处理，新农村生活污水处理，学校生活污水处理等。

能以最低的运行成本将污水处理达标排放。

二、设备使用前检查及设备启动1、启动设备时检查好电路，接线控制柜线路是否正确，电压及电流是否符合要求。

该设备控制为自动控制，采用时间继电器控制，输出采用交流接触器，本控制柜可同时控制潜污泵，风机，并结合工作情况实时监测，具有自动保护功能，还配有手动，自动控制系统。

启动水泵时检查水泵管路是否有渗漏及吸水，有无堵塞。

2、本设备水泵采用抗堵塞撕裂型潜污泵，其中水泵的控制由液位浮球阀通过检测污水池中的液位来完成，当液位由低到高到达工作水位时启动污水泵，液位由高到低到达低水位时，关掉工作泵（液位通过液位开关来检测），启动风机时检查旋转方向是否正确，切忌反转。

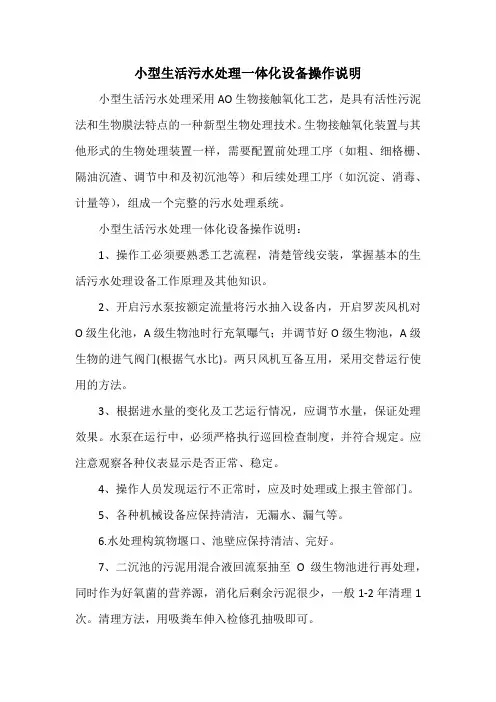

小型生活污水处理一体化设备操作说明
小型生活污水处理采用AO生物接触氧化工艺，是具有活性污泥法和生物膜法特点的一种新型生物处理技术。

生物接触氧化装置与其他形式的生物处理装置一样，需要配置前处理工序（如粗、细格栅、隔油沉渣、调节中和及初沉池等）和后续处理工序（如沉淀、消毒、计量等），组成一个完整的污水处理系统。

小型生活污水处理一体化设备操作说明：
1、操作工必须要熟悉工艺流程，清楚管线安装，掌握基本的生活污水处理设备工作原理及其他知识。

2、开启污水泵按额定流量将污水抽入设备内，开启罗茨风机对O级生化池，A级生物池时行充氧曝气；并调节好O级生物池，A级生物的进气阀门(根据气水比)。

两只风机互备互用，采用交替运行使用的方法。

3、根据进水量的变化及工艺运行情况，应调节水量，保证处理效果。

水泵在运行中，必须严格执行巡回检查制度，并符合规定。

应注意观察各种仪表显示是否正常、稳定。

4、操作人员发现运行不正常时，应及时处理或上报主管部门。

5、各种机械设备应保持清洁，无漏水、漏气等。

6.水处理构筑物堰口、池壁应保持清洁、完好。

7、二沉池的污泥用混合液回流泵抽至O级生物池进行再处理，同时作为好氧菌的营养源，消化后剩余污泥很少，一般1-2年清理1次。

清理方法，用吸粪车伸入检修孔抽吸即可。

8、设备开车前，首先检查电气设备，风机、水泵是否正常(手动试验)。

如有故障，迅速排除，设备正常后投入自动运行。

9、定期对设备的仪器、仪表维护。

一体化污水处理设备操作说明书The latest revision on November 22, 2020一体化污水处理设备操作说明书安徽德玉环境工程装备有限公司2016年10月目录一、设备简介二、设备使用前检查及设备启动三、生物膜的培养四、设备运行管理五、维护保养及故障排除六、MBR膜单元调试与管理一．设备简介1：设备介绍本一体化污水处理设备。

工艺描述如下：接自污水管网的污水经过调节池均质、均量后，通过提升泵输送到一体化污水处理平台。

一体化处理平台经过厌氧、好氧及沉淀消毒后，然后达标排放。

系统中污泥排放进入贮泥池中，贮泥池中污泥由吸泥车定期清运到政府指定地点处理，如图所示。

工艺流程图2：设备特点地埋一体化污水处理设备采用一种运行经济、管理方便、控制简单、使用周期长的污水处理一体化装置。

其低能耗、低污泥量、低噪音、低维护量、低运行成本。

该设备相比于传统的活性污泥法，具有如下优点：（1）微生物菌群的生物活性高，单位体积内微生物量大，处理能力强；（2）微生物菌群生长环境较稳定，提高了系统运行性能的稳定性，增强了抗冲击能力；（3）生物膜法氧利用系数高、池容小，设备能耗低，节约建设及运营成本；（4）剩余污泥产量小，减少污泥处置设施的建设；（5）应用面广，可针对不同类型的污水建设或改造，不产生二次污染。

平台各功能区模块化，可针对不同的水质情况和排水要求，设计配置处理工艺，也可搭配原有处理设施，合理安排。

3：应用领域本公司地埋一体化处理设备适用领域广泛，如城镇生活污水处理，小区生活污水处理，度假区生活污水处理，新农村生活污水处理，学校生活污水处理等。

能以最低的运行成本将污水处理达标排放。

二、设备使用前检查及设备启动1、启动设备时检查好电路，接线控制柜线路是否正确，电压及电流是否符合要求。

该设备控制为自动控制，采用时间继电器控制，输出采用交流接触器，本控制柜可同时控制潜污泵，风机，并结合工作情况实时监测，具有自动保护功能，还配有手动，自动控制系统。

污水处理设备使用说明书使用说明书本使用说明书旨在提供关于污水处理设备的使用方法和注意事项，以确保设备的正常运行和维护。

请在使用前仔细阅读本手册，并按照指示操作。

一、设备概述污水处理设备是一种用于处理工业或生活中产生的污水的技术装置。

本设备采用一系列物理、化学和生物方法，将污水中的杂质和污染物去除，最终达到排放标准。

二、安装和运输1. 设备运输时应保持平稳，避免碰撞和摔落，以免造成设备损坏。

2. 安装时需确保设备底部与地面平齐，设备周围无堵塞物，保证设备正常运作。

三、设备操作1. 启动设备前，确保电源连接稳定并故障检测正常。

2. 污水处理设备通常具备自动化控制系统，操作前请熟悉控制面板的功能和指示信息。

3. 根据设备的工艺流程，逐一操作处理单元。

通常包括预处理、调节和生化处理等阶段。

4. 定期进行设备的清洗、检查和维护，确保各零部件的正常工作。

5. 当设备长时间停用时，应及时关闭电源，并将设备进行完全清洗和封存，以防止污染物附着或产生堵塞。

四、注意事项1. 使用设备过程中需不断监测进水和出水的水质，确保排放达到国家排放标准，避免对环境造成污染。

2. 当设备发生故障或异常时，应及时停止操作，并联系专业人员进行检修。

3. 切勿随意改变设备的工作参数和设置，防止对设备正常运行产生不利影响。

4. 使用设备过程中需注意人身安全，避免直接接触到污水和化学药剂，应戴好防护装备。

5. 使用设备过程中应做好日常清洁卫生工作，保持设备的良好环境和卫生状况。

6. 请按照设备制造商提供的使用说明和维护手册进行操作和维护。

五、故障排除1. 设备故障时，请仔细阅读设备制造商提供的故障排除指南，按照指引进行处理。

2. 如无法解决故障，请立即联系售后服务部门，并提供详细的故障信息和设备型号。

六、维护保养1. 设备运行一段时间后，应定期进行维护保养，包括设备的清洗、润滑和更换耗损部件等。

2. 严格按照设备维护手册的要求进行维护，定期检查设备各部位的紧固情况和电气连接。

一体化生活污水处理装置(3D)操作维护使用说明资料简介一体化生活污水处理装置是一项用于生活污水处理的新型设备，其结合了生物、化学、物理等多种处理方式，可以对生活污水进行有效的处理和净化，达到排放标准。

该设备可以广泛应用于城市建设、农村环保、工业污水处理等领域。

本文将介绍如何正确操作和维护这一装置。

操作说明装置启动按下装置启动开关，设备将开始运行，同时进水阀门自动打开。

水泵开始把生活污水从进水管道中抽入反应池中，同时加入所需药剂，进行初步处理。

设备检测随着设备的运行，各个模块会自行检测并进行参数调整，以达到最佳处理效果。

但在运行过程中，如发现设备异常或出现报警信号，请立即停止运行并联系维护人员进行处理。

设备关闭待处理过程结束后，关闭装置。

先关闭出水阀门，再关闭泵和进水阀门，直到设备完全停止。

维护说明日常维护1.定期检查设备的进出水管道，清理杂物和沉积物，确保畅通。

2.定期清理反应池，清理废物残渣和生物膜，防止污物积累和堵塞。

3.定期更换药剂，确保反应池中药剂浓度合适。

定期维护每月进行一次彻底的设备检查，包括电气系统、电机设备、传动系统、管道阀门、反应池等，确保设备正常运行。

使用注意事项1.请勿将易燃物质或粗糙物体等进入设备，以免对设备造成损害。

2.在使用中，严禁翻越设备安全栏杆或平台，保证人员和设备的安全。

3.在对设备进行检查和维护前，请切断电源并等待设备停止运行，以免发生意外。

结论通过对一体化生活污水处理装置的详细介绍，我们学习到了设备的操作、维护以及使用注意事项，这些都是保证设备正常运行和延长设备寿命的关键。

希望本文能够对您的生活和工作有所帮助。

如果您有任何疑问或建议，欢迎随时与我们联系，我们竭诚为您服务。

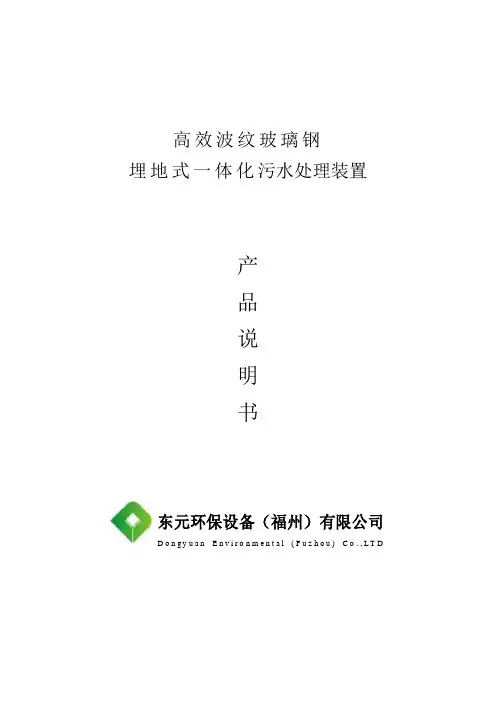

高效波纹玻璃钢埋地式一体化污水处理装置产品说明书东元环保设备（福州）有限公司D o n g y u a nE n v i r o n m e n t a l(F u z h o u)C o.,L T D一、概述1、产品概况生活污水对环境污染日益严重，一体化污水处理装置在总结引进国外生活污水处理工艺的基础上，结合我公司科研成果和工程实践，采用高分子复合材料，工厂化生产，是一种高效、节能、质轻、价廉的生活污水处理设备。

它成功替代了传统砖砌和钢混污水处理池因渗漏、运行工况不佳而污染地下水质和影响周围建筑物的安全。

该产品利用水的重力流，不需任何外来动力提升污水和运行费用，节省能源、管理方便，具有很好的的社会效益、环保效益和经济效益。

高效波纹玻璃钢池体采用波纹卧式罐体，抗压、抗冲击强度增加数倍，弥补普通卧式圆筒型罐体抗压、抗冲击强度的不足的缺陷，该产品内部生物填料采用MDS特型填料，内部加有“MDS专用特型填料”。

同时内部采用独特的分隔，这样的分隔减少了污水与污泥的接触时间，使酸性发酵和碱性发酵两个过程互不干扰，同时填料的存在增加了污水污泥与厌氧菌的接触表面积，大大提高了反应效率。

该产品经环境检测中心检测，污水处理效果明显，用户反应良好，该产品的广泛应用，以替代目前使用的砖砌和钢混污水处理池，成功避免了砖砌和钢混化粪池因渗漏而影响地下水质和周围环境建筑的安全，大大缩短了施工工期，以满足了各类用户对污水处理装置的使用要求。

2、产品通过的相关认证(1)河南省建设科技2005-2007年重点应用技术项目(2)2004年河南省重点推广项目(3)河南省建设新产品新技术推广证书(4)河南省环境保护产品推荐证书(5)外观专利证书(6)实用新型专利证书(7)河南省环境保护产业协会会员证书(8)经过科学技术成果鉴定3、设计原则依据我国环境保护政策，废水治理应符合以下原则：（1）采用无污染或少污染的先进，稳定的生产工艺，优先于排污口终端处理的原则。

【产品主要用途及使用范围】WSC系列一体化污水处理设备是我公司在总结国内外生活污水处理装置的运行经验的基础上，结合我公司自己的科研成果和工程实践，设计出一种成套有机废水处理装置，即以碳钢防腐为主要原料的系列污水处理设备。

其目的主要是使生活污水和与之类似的工业有机废水经该设备处理后达到用户要求的排放标准。

本产品广泛适用于住宅小区、写字楼、商场、宾馆、饭店、机关、学校、部队、医院、船舶码头、养殖场等生活污水和与之类似的工业有机污水（纺织、啤酒、制革、食品、化工等行业的有机污水）。

全套设备一体化程度高，地上地下均可放置。

本公司WSC系列一体化污水处理设备采用国际先进的生物处理工艺，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，占地少，维护方便等优点。

【产品工艺说明】1、全套设备可埋设地下或放置地上，设备上方地表可作为绿化或其他用地，不需要建房及采暖、保温。

2、二级生物接触氧化处理工艺均采用推流式生物接触氧化，其处理效果优于完全混合式或二级串联完全混合式生物接触氧化池。

并比活性污泥池体积小，对水质的适应性强，耐冲击负荷性能好，出水水质稳定，不会产生污泥膨胀。

池中采用新型弹性立体填料，比表面积大，微生物易挂膜，脱膜，在同样有机物负荷条件下，对有机物去除率高，能提高空气中的氧在水中溶解度。

3、生化池采用生物接触氧化法，其填料的体积负荷比较低，微生物处于自身氧化阶断，产泥量少，仅需三个月（90天）以上排一次泥（用粪车抽吸或脱水成泥饼外运）。

4、该地埋式生活污水处理设备的除臭方式除采用常规高空排气，另配有土壤脱臭措施。

5、整个设备处理系统配有全自动电气控制系统，运行安全可靠，平时一般不需要专人管理，只需适时地对设备进行维护和保养。

【产品特点】1.生物量大，容积负荷高。

2.生物活性高，剩余污泥少。

3.无污泥膨胀问题。

4.微孔曝气采用膜式管道充氧器，不堵塞、充氧效率高、曝气效果好、节能省电。

一体化污水处理设备操作说明书-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN一体化生活污水处理设备操作说明书成都凯亚美机械制造有限公司2012年11月目录一、设备的安装步骤及要求二、设备使用前检查及设备启动三、生物膜的培养四、设备运行管理五、维护保养及故障排除六、污水处理设备操作规程一、设备的安装步骤及要求1、根据安装图与基础图，准备基础以安装平面图大小尺寸为准，做好混凝土底板，基础要求平均承压5t/m2，基础必须水平，并应在混凝土基础浇注保养期结束后才能进行安装，如设备安装在地坪以下，基础离地坪相对标高按图尺寸为准，同时四周挖掘宽度，长度必须离基础边线500mm以上，以便管道安装。

2、管道安装连接应该在设备就位时考虑好，设备就位时必须按说明书设备自重，配合吊车吨位大小，安装顺序按现场对照图就位，筒体的位置，方向不能放错，互相间距必须正确。

3、根据安装图，连接管道，设备就位后连接管道用橡皮垫紧固好，使连接处不渗漏。

4、安装完毕后设备与基础地板必须连接固定，绝对保证不使设备流动上浮，同时须在设备中注入污水（无污水时，用其他水源或自来水代替），充满度必须达到70%以上，以防设备上浮。

同时，检查好各管道有无渗漏。

试水各管路口必须不渗漏，同时设备不受地面水上涨，而使设备错位和倾斜。

5、设备安装完毕无不妥后，即可用土填入设备四周与间隙中夯实，并整平地面填土时应注意：（1）设备人孔盖板必须高出地坪50mm左右；（2）不能让土堵塞人孔盖板上的进气口。

6、把电控柜控制线与设备接通，接线时注意风机及潜污泵电机的转向，控制柜要放在通风处，保持干燥，一般控制柜不能放在露天。

须防日晒，淋雨等。

以免控制板及接线头漏电，烧毁控制板。

7、注意事项：（1）设备安装之处必须保证下雨不积水，（2）设备的出水管必须在相对地坪以下，（3）设备上方不得压有重物，不得有大型车辆经过(指无特殊设计的)，(4)设备一般不得抽空内部污水，以防止地下水把设备浮起。

一体化生活污水处理设备使用说明一体化生活污水处理设备是一种集生活污水处理、净化和再利用为一体的设备，可以有效地处理家庭、小区等生活污水，将之转化为可供灌溉、冲厕、洗衣等用途的清洁水。

下面将详细介绍一体化生活污水处理设备的使用方法和注意事项。

一、使用方法：1.设备安装：首先，根据设备的大小和使用场地的条件确定设备的安装位置。

要选择平整的地面，并保证有良好的排水条件。

然后按照设备的安装图纸或说明书的指引，将设备进行固定安装。

2.接口连接：将设备的进水口与生活污水排放管道连接起来，并确保连接牢固。

接口可以使用橡胶密封圈等密封材料进行处理，防止漏水。

3.电源接通：接通设备的电源开关，并确保电源线路的接线无误。

4.设备开机：按照设备的启动顺序和程序，将设备逐个打开。

根据设备的不同类型和功能，可以区分为进水泵、预处理系统、生化反应器等部分。

5.设备运行监控：启动设备后，要认真观察设备的运行状况，监控各个环节的运转是否正常。

根据设备的监控界面，可以了解设备的进水流量、出水效果等情况。

6.定期维护：定期对设备进行维护保养，包括清理滤网、清洗预处理系统、检查设备各个零部件的工作状态等。

如发现异常，要及时处理。

7.设备关闭：当设备需要停机或长时间不使用时，要将设备逐个关闭，并切断电源。

二、注意事项：1.安装要求：设备安装前，要确保场地的平整、排水良好，并注意安装位置的选址。

禁止将设备安装在潮湿、易漏雨的地方。

2.维护保养：定期对设备进行维护保养，确保设备的正常运转。

特别是生化反应器等部分，要定期清洗，防止污泥堵塞。

3.注意安全：在使用设备时，要注意检查电源线路是否完好，防止漏电或触电等安全问题。

同时，操作时要注意设备内部的高压电源和旋转部件，以免发生意外。

5.出水质量检测：定期对设备的出水进行检测，确保出水达到国家相关标准要求。

对于重金属、有机物等污染物质，要进行特别关注。

6.环保要求：使用设备要遵守国家相关环保法律法规，禁止将废水、排泥、杂物等物质随意倾倒。

一体化生活污水处理装置江苏恒博环境工程设备有限公司日期：二O一二年五月一、工艺简介生活污水中有机成份较高，可生化性较好，因此采用A/O法生物处理方法大幅度降低污水中有机物含量是最经济的。

由于生活污水中含有一定量的氨氮及有机物，特别是有机氮，在生物降解有机物时，有机氮会以氨氮形式表现出来，氨氮也是一个重要的污染控制指标，因此污水处理采用缺氧好氧A/O生物接触氧化工艺，即生化池需分为A级池和O级池两部分。

调节池内污水采用污水提升泵提升至初沉池，初次沉淀去除一部分SS，初沉池出水自流进入A级生化池，进行生化处理。

在A级池内，由于污水中有机物浓度较高，微生物处于缺氧状态，此时微生物为兼性微生物，它们将污水中有机氮转化为氨氮，同时利用有机碳源作为电子供体，将NO2--N、NO3--N转化为N2，而且还利用部分有机碳源和氨氮合成新的细胞物质。

所以A级池不仅具有一定的有机物去除功能，减轻后续O级生化池的有机负荷，以利于硝化作用进行，而且依靠污水中的高浓度有机物，完成反硝化作用，最终消除氮的富营养化污染。

经过A级池的生化作用，污水中仍有一定量的有机物和较高的氮氨存在，为使有机物进一步氧化分解，同时在碳化作用趋于完全的情况下，硝化作用能顺利进行，特设置O级生化池。

A级池出水自流进入O级池，O级生化池的处理依靠自养型细菌（硝化菌）完成，它们利用有机物分解产生的无机碳源或空气中的二氧化碳作为营养源，将污水中的氨氮转化为NO2--N、NO3--N。

O级池出水一部分进入沉淀池进行沉淀，另一部分回流至A级池进行内循环，以达到反硝化的目的。

在A级和O级生化池中均安装有填料，整个生化处理过程依赖于附着在填料上的多种微生物来完成的。

在A级池内溶解氧控制在0.5mg/l左右；在O级生化池内溶解氧控制在3mg/l以上，气水比控制在约15-20:1。

O级生化池出水流入竖流式沉淀池，进行固液分离。

沉淀池固液分离后的出水自流进入消毒池，经消毒后即可直接排放。

一体化地埋式生活污水处理设备操作说明一体化地埋式生活污水处理设备是以A/O生化工艺为主，集生物降解污水沉降、氧化消毒等工艺于一体的生活污水及类似生活污水的工业废水，设备结构紧凑、占地少，全部设置于地下，运行经济，抗冲击浓度能力强，处理效率高，管理维修方便，经用户使用，设备的各项性能均符合有关要求，该产品已得到国家环境保护总局的认可。

这些产品必将为保护人类的生存环境带来福音。

一、设备特点1、可埋入地表以下，设备上部种植花木、草坪，也可设置在室内。

2、对周围环境无影响、污泥产生量少、噪音小于二类地区的标准。

3、全自动控制，无需专业人员管理。

4、操作简便、维修方便、工艺新、效果好、使用寿命长。

5、设备可按标准布置，也可随地形需要特殊布置。

二、设备的适用范围1、处理水量：标准型为1.0 ～80.0(m3/h)，大于80.0(m3/h)时需另行设计。

2、原水浓度：BOD5：标准型≤250mg/L，加强型≤400mg/L，超过400 mg/L时需另行设计。

3、设备主要适用于住宅区、宾馆、码头、机场、商场、疗养院、学校、厂矿等行业的生活污水和类似的工业废话水。

三、污水处理设备的材质选用玻璃钢（FRP）圆形四、设备工艺说明设备的设计主要是对生活污水和与工业有机污水的处理。

其主要处理手段是采用目前较为成熟的生化处理技术接触氧化池。

水质设计参数按污水进水BOD5为250mg/L，出水BOD5为20mg/L计算。

共有七部份组成：⑴初沉池；⑵缺氧池；⑶接触氧化池；⑷二沉池；⑸消毒池、消毒装置；⑹污泥池；⑺风机房组成。

⑴初沉池：初沉池为竖流式沉淀池，污水在沉淀池的上升流速为0.3～0.4毫米/秒，沉淀下来的污泥提升至污泥池。

如设有调节池的可不设置初沉池。

⑵缺氧池：缺氧池为脱氮处理而设置，池内设置立体弹性填料，作为反硝化细菌的载体，硝化液中回硝态氨和亚酸态氧在反硝化细菌的作用下，还原成氮气，达到脱氮的目的，缺氧池有效停留时间为2.5～3.5h，溶解氧控制在≤0.5mg/L。

一体化污水处理设备操作说明书安徽德玉环境工程装备有限公司2016年10月目录一、设备简介二、设备使用前检查及设备启动三、生物膜的培养四、设备运行管理五、维护保养及故障排除六、MBR膜单元调试与管理一．设备简介1：设备介绍本一体化污水处理设备。

工艺描述如下：接自污水管网的污水经过调节池均质、均量后，通过提升泵输送到一体化污水处理平台。

一体化处理平台经过厌氧、好氧及沉淀消毒后，然后达标排放。

系统中污泥排放进入贮泥池中，贮泥池中污泥由吸泥车定期清运到政府指定地点处理，如图所示。

工艺流程图2：设备特点地埋一体化污水处理设备采用一种运行经济、管理方便、控制简单、使用周期长的污水处理一体化装置。

其低能耗、低污泥量、低噪音、低维护量、低运行成本。

该设备相比于传统的活性污泥法，具有如下优点：（1）微生物菌群的生物活性高，单位体积内微生物量大，处理能力强；（2）微生物菌群生长环境较稳定，提高了系统运行性能的稳定性，增强了抗冲击能力；（3）生物膜法氧利用系数高、池容小，设备能耗低，节约建设及运营成本；（4）剩余污泥产量小，减少污泥处置设施的建设；（5）应用面广，可针对不同类型的污水建设或改造，不产生二次污染。

平台各功能区模块化，可针对不同的水质情况和排水要求，设计配置处理工艺，也可搭配原有处理设施，合理安排。

3：应用领域本公司地埋一体化处理设备适用领域广泛，如城镇生活污水处理，小区生活污水处理，度假区生活污水处理，新农村生活污水处理，学校生活污水处理等。

能以最低的运行成本将污水处理达标排放。

二、设备使用前检查及设备启动1、启动设备时检查好电路，接线控制柜线路是否正确，电压及电流是否符合要求。

该设备控制为自动控制，采用时间继电器控制，输出采用交流接触器，本控制柜可同时控制潜污泵，风机，并结合工作情况实时监测，具有自动保护功能，还配有手动，自动控制系统。

启动水泵时检查水泵管路是否有渗漏及吸水，有无堵塞。

2、本设备水泵采用抗堵塞撕裂型潜污泵，其中水泵的控制由液位浮球阀通过检测污水池中的液位来完成，当液位由低到高到达工作水位时启动污水泵，液位由高到低到达低水位时，关掉工作泵（液位通过液位开关来检测），启动风机时检查旋转方向是否正确，切忌反转。

一体化污水处理装置安装调试说明书目录一、一体化污水处理装置调试前期污水来源二、一体化污水处理装置设备调试前期工作三、一体化污水处理装置安装说明四、一体化污水处理装置吊装就位五、一体化污水处理装置设备联动调试前检查六、一体化污水处理装置操作步骤七、生活污水处理加药装置说明八、污水处理装置正常操作运行九、一体化污水处理装置维护、保养及注意事项十、污水处理系统调试过程中可能出现的异常情况及排除方案十一、施工主要机械具十二、安全防范措施一、污水来源厨用污水、个人生活产生污水、洗衣产生的污水。

其他生活污水组成。

现场全天产生污水方左右。

厨用废水约占30％，个人生活污水约占40％，洗衣用水约占20％，其他生活污水约占10%。

一体化污水处理装置应在调试前选择与之相匹配的污水水质来源。

二、调试前期工作1、场地选择2、地基基础制作1）、一体化污水处理装置安装要挖m×m×m×0.4m的坑.一体化污水处理装置在安装前对土质不详的情况下适当做护坡，以不塌方为主。

污水处理装置基坑要制作 m× m×0.4m 地基基础（详见图纸），要提前在0.4m厚钢筋混泥土结构预埋12块10mm厚的钢质预埋件。

(详见图纸)2）、一体化污水处理装置基坑混凝土基础自然养护需要14-21天3)、一体化污水处理装置吊装运输到指定地点。

三、一体化污水处理装置安装说明1、设备的安装必须按一体化污水处理装置有关安装规范进行，设备的土建工程必须由正规的建筑队伍承建，本设备可用两种安装形式，一安装在地坪以上，二是安装在地坪以下，本工程是安装在地坪上，其它设备均在地坪上。

2、安装前对土建进行验收，设备混凝土底板大小规格与平面图、安装图相同，要求基础平均承压20T/m2以上基础必须水平，如设备安装在地坪下，基础地坪相对标高与设备高度相同，四周挖掘宽度必须离基础边线500mm以上以便安装管道。

3、根据安装图就位，用吊车吊入设备箱体位置，方向不能放错互相之间距必须准确（800mm），就位好设备，联接管道。

一体化污水处理设备操作说明书1、本设备时我公司为仕通设计的专业化的一体化污水处理设备，其工艺流程图如下所示：各工艺单元介绍：1.1混合池、絮凝池：原水经提升泵提升后进入混合池、絮凝池。

在混合池、絮凝池中分别加入PAC、PAM，经过充分混和，使胶体稳定性破坏 (脱稳)并与混凝剂水介后的聚合物相吸附，使颗粒具有絮凝性能。

1.2气浮刮渣：经絮凝混合后的漂浮物在高压溶气的作用下浮到水面形成浮渣。

浮渣在刮渣机的作用下收集到集泥槽中，再进入污泥浓缩池。

1.3生化曝气池：曝气池主要由池体、曝气系统和进出水口三个部分组成。

池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及活性污泥充分接触的条件。

1.4污泥浓缩池MBR膜反应器：膜-生物反应器（Membrane Bio-Reactor,MBR）为膜分离技术与生物处理技术有机结合之新型废水处理系统。

以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。

主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子有机物。

膜生物反应器系统内活性污泥（MLSS）浓度可提升至8000~10,000mg/L，甚至更高；污泥龄(SRT)可延长至30天以上。

膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。

1.5污泥浓缩池：收集MBR池和生化曝气池的污泥。

1.6板框压滤机：用于固体和液体的分离。

压滤机过滤后的泥饼有更高的含固率和优良的分离效果。

2操作规程2.1开机前检查：1）检查所有阀门处于正常工作状态。

2）检查电气设备处于正常工作状态。

2.2开机步骤1）启动提升泵开始进水。

2）配好药剂，启动加药泵往混合池、絮凝池中加药，利用曝气空气搅拌。

当絮凝池中水量达到液位后，打开加药泵及阀门，视污水情况确定加药量。
