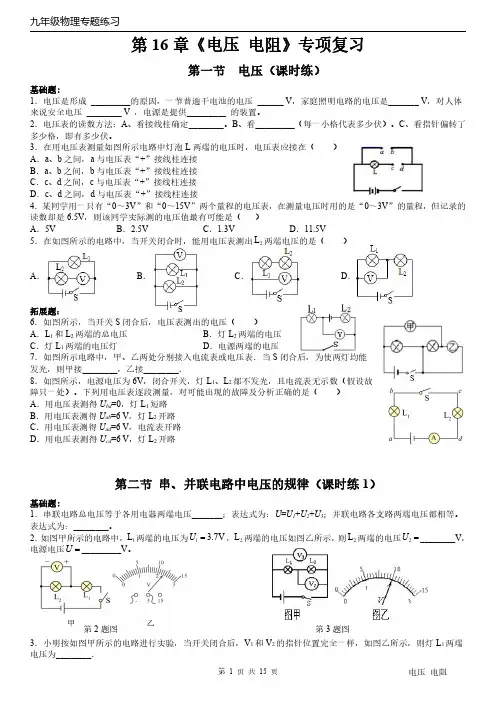

第16章《电压电阻》专项复习第一节电压（课时练）基础题:1．电压是形成_________的原因，一节普通干电池的电压______V ，家庭照明电路的电压是_______V ，对人体来说安全电压________V ，电源是提供_________的装置。

2．电压表的读数方法：A 、看接线柱确定________。

B 、看_________（每一小格代表多少伏）。

C 、看指针偏转了多少格，即有多少伏。

3．在用电压表测量如图所示电路中灯泡L 两端的电压时，电压表应接在（）A ．a 、b 之间，a 与电压表“+”接线柱连接B ．a 、b 之间，b 与电压表“+”接线柱连接C ．c 、d 之间，c 与电压表“+”接线柱连接D ．c 、d 之间，d 与电压表“+”接线柱连接4．某同学用一只有“0～3V ”和“0～15V ”两个量程的电压表，在测量电压时用的是“0～3V ”的量程，但记录的读数却是6.5V ，则该同学实际测的电压值最有可能是（）A ．5VB ．2.5VC ．1.3VD ．11.5V 5．在如图所示的电路中，当开关闭合时，能用电压表测出2L 两端电压的是（）A ．B ．C ．D ．拓展题：6．如图所示，当开关S 闭合后，电压表测出的电压（）A ．L 1和L 2两端的总电压B ．灯L 2两端的电压C ．灯L 1两端的电压灯D ．电源两端的电压7．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S 闭合后，为使两灯均能发光，则甲接________，乙接________．8．如图所示，电源电压为6V ，闭合开关，灯L 1、L 2都不发光，且电流表无示数（假设故障只一处）。

下列用电压表逐段测量，对可能出现的故障及分析正确的是（）A ．用电压表测得U bd =0，灯L 1短路B ．用电压表测得U ab =6V ，灯L 2开路C ．用电压表测得U ad =6V ，电流表开路D ．用电压表测得U cd =6V ，灯L 2开路第二节串、并联电路中电压的规律（课时练1）基础题:1．串联电路总电压等于各用电器两端电压_______；表达式为：U =U 1+U 2+U 3；并联电路各支路两端电压都相等。

九年级第十六章《电压、电阻》单元测试（含答案）一．选择题（每小题2分，共30分）1．关于电流与电压之间的关系，下列说法中正确的是（）A．电路两端有电压时，导体中必定有电流B．导体中先有电荷的定向移动，然后在导体两端就产生了电压C．导体中没有了电流，电路中一定就没有电压D．电路中有电流时，电路两端就一定有电压2．在国际单位制中，电压的单位是（）A．J（焦）B．V（伏）C．A（安）D．W（瓦）3．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。

由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．如图所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光，过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则发生的故障可能是（）A．L1断路B．L2断路C．L2短路D．L1短路5．如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（）A．L1灯丝断了B．电流表开路，并且L1、L2灯丝断了C．灯泡L2开路D．灯泡L1短路6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V7．在如图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为如图乙所示，则电阻R1、R2两端电压分别是（）A．6V 7.5VB．7.5V 1.5VC．1.5V 7.5VD．6V 1.5V8．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是（）A．整理器材，结束实验B．换用不同规格的小灯泡，再测出几组电压值C．分析数据，得出结论D．换用电压表的另一量程，再测出一组电压值9．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V10．在“设计制作一个调光灯”的实践活动中，小明设计了如图所示的电路，电源使用三节铅蓄电池串联，小灯泡额定电压为3V，AP两个回形针可在铅笔芯上滑动。

人教版九年级物理全一册《第十六章电压、电阻》单元测试卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．由欧姆定律公式U I R =变形得U R I=，对此，下列说法中正确的是 （ ） A ．加在导体两端的电压越大，则导体的电阻越大B ．通过导体的电流越大，则导体的电阻越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体的电阻跟导体两端的电压和通过导体的电流无关2．如图所示的物理实验中，下列对实验现象的描述符合实际的是（ ）A ．甲图中，在将玻璃拉出水面时由于大气压力弹簧测力计示数变大B ．乙图中，是柴油机的做功冲程，内能转化为机械能C ．丙图中，对电灯的钨丝加热，灯泡将变暗D ．丁图中，用完全相同的装置给初温、质量均相同的水和花生油加热，水的温度升高得快一些 3．学生实验用的电压表有两种量程03V ~和015V ~，电压表上面一行示数看不清楚，而测量又必须用015V ~的量程，一同学见到指针指到小量程的1.7V ，则实际的电压是A ．3.4VB ．5.7VC ．7.5VD ．8.5V4．家用手电筒内三节新干电池串联的总电压是（ ）A ．1.5VB ．3VC ．4.5VD ．6V5．甲灯泡安全工作的最大电压为3 V ．乙灯泡安全工作的最大电压为6 V ，若甲、乙两灯泡的电流随其两端电压变化的图象如图所示．现将两灯串联后接在某一电路中，要保证电路安全，则电源电压最大为( )A ．6 VB ．8 VC ．10 VD ．12 V6．一根铝导线的电阻是R ，当将铝导线接入电路中时，要使连入电路中的导线电阻变大（ ）A ．将这根导线拉长后再接入电路中B ．将这根导线对折后再接入电路中C ．降低导线两端的电压D ．将相同规格的铜导线代替这根铝导线7．在下面的电路中，闭合开关S ，下列说法正确的是（ ）A ．电压表测量的是1L 的电压B ．电压表测量的是1L 和2L 的总电压C ．如果2L 比1L 亮，说明通过2L 的电流比1L 大D ．用一根导线接在2L 的两端，1L 和2L 都不发光8．教室如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．9V 、1.8VB ．1.8V 、9VC ．1.8V 、7.2VD ．7.2V 、1.8V9．如图所示，闭合开关后，两灯都能发光，a 、b 两表都有正常示数，则下列说法正确的是（ ）A ．a 是电压表，b 是电流表B ．a 是电流表，b 是电压表C ．a 、b 都是电压表D ．a 、b 都是电流表10．如图所示的电路，电源电压不变，先闭合1S ，小灯泡发光。

人教版九年级物理全一册《第十六章电压、电阻》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列几种估测中符合实际情况的是（）A．一节干电池的电压是2VB．对人体安全的电压是220VC．家用空调正常工作时的电流约为5AD．普通教室一盏日光灯的电流约为1A2．如图所示电路中，电源电压为12V，电压表的示数为4.8V，下列说法正确的是（）A．R2两端的电压为4.8V，两个电流表的读数相同B．R2两端的电压为4.8V，A1的读数小于A2的读数C．R2两端的电压为7.2V，两个电流表的读数相同D．R2两端的电压为7.2V，A1的读数大于A2的读数3．下列关于电阻的说法中，正确的是（）A．由不同材料制成的导体，它们的电阻大小一定相同B．由同种材料制成的长度相同的导体，横截面积越大，电阻越大C．变阻器可以改变电路中电阻的大小D．导体两端的电压为零时，它的电阻也为零4．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，其中一盏灯突然熄灭，电流表、电压表的示数都变为0，产生这一现象的原因可能是（）A ．灯L 2短路B ．电流表断路C ．灯L 1断路D ．灯L 2断路5．普通手机的电池电压最接近（ ）A ．220VB ．110VC ．20VD ．3.7V6．如图所示，电源电压不变，闭合开关S ，将滑动变阻器的滑片P 向右端滑动过程中，电流表A 1、A 2、电压表V 的示数变化情况是（ ）A ．A 1示数变小，A 2示数变小，V 示数不变B ．A 1示数未变，A 2示数变小，V 示数不变C ．A 1示数不变，A 2示数变大，V 示数变小D ．A 1示数变小，A 2示数变大，V 示数变小7．如图所示，材料和长度都相同的两电阻1R 、2R 接入电路中，通过电阻1R 、2R 的电流分别为1I 和2I ，则（ ）A ．12R R >B ．12R R <C ．12I I <D ．12I I >8．物理学中，电阻的国际单位是（ ）A ．安培B ．牛顿C ．欧姆D ．伏特二、填空题9．如图所示的实物电路中，AB部分为金属电阻丝。

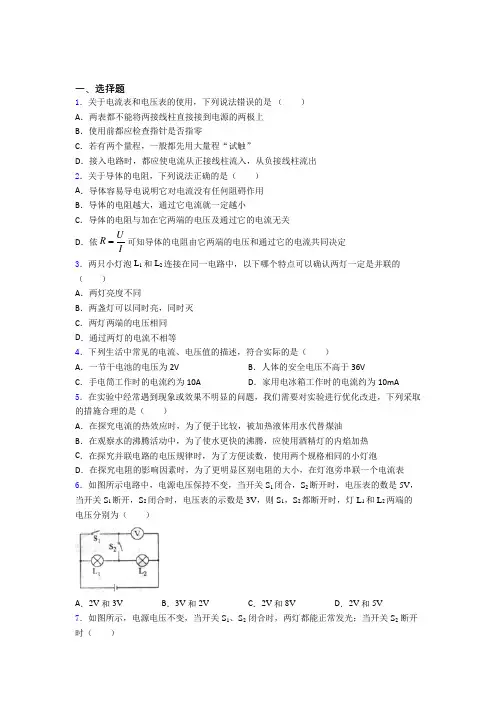

一、选择题1．关于电流表和电压表的使用，下列说法错误的是（）A．两表都不能将两接线柱直接接到电源的两极上B．使用前都应检查指针是否指零C．若有两个量程，一般都先用大量程“试触”D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出2．关于导体的电阻，下列说法正确的是（）A．导体容易导电说明它对电流没有任何阻碍作用B．导体的电阻越大，通过它电流就一定越小C．导体的电阻与加在它两端的电压及通过它的电流无关D．依URI可知导体的电阻由它两端的电压和通过它的电流共同决定3．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯一定是并联的（）A．两灯亮度不同B．两盏灯可以同时亮，同时灭C．两灯两端的电压相同D．通过两灯的电流不相等4．下列生活中常见的电流、电压值的描述，符合实际的是（）A．一节干电池的电压为2V B．人体的安全电压不高于36VC．手电筒工作时的电流约为10A D．家用电冰箱工作时的电流约为10mA 5．在实验中经常遇到现象或效果不明显的问题，我们需要对实验进行优化改进，下列采取的措施合理的是（）A．在探究电流的热效应时，为了便于比较，被加热液体用水代替煤油B．在观察水的沸腾活动中，为了使水更快的沸腾，应使用酒精灯的内焰加热C．在探究并联电路的电压规律时，为了方便读数，使用两个规格相同的小灯泡D．在探究电阻的影响因素时，为了更明显区别电阻的大小，在灯泡旁串联一个电流表6．如图所示电路中，电源电压保持不变，当开关S1闭合，S2断开时，电压表的数是5V，当开关S1断开，S2闭合时，电压表的示数是3V，则S1，S2都断开时，灯L1和L2两端的电压分别为（）A．2V和3V B．3V和2V C．2V和8V D．2V和5V7．如图所示，电源电压不变，当开关 S1、S2闭合时，两灯都能正常发光；当开关 S2断开时（）A．灯 L1变得更亮，电流表读数不变，电压表读数变小B．灯 L1亮度不变，电流表读数变小，电压表读数不变C．灯 L1变得较暗，电流表读数变小，电压表读数不变D．灯 L1亮度不变，电流表读数不变，电压表读数变小8．下列关于实验仪器的使用方法，错误的是（）A．电流表可直接接到电源两极上B．电流表应串联在电路中C．电流从表的正接线柱流入，负接线柱流出 D．被测电压不应超过电压表量程9．现代生活中需要各种各样的材料，下列说法中正确的是（）A．超导体是一种电阻超级大的材料B．铅笔芯、油、铝都是很好的导体C．用半导体材料可以制成性能优良的输电线D．有些半导体材料对光比较敏感，可以用来制造光敏电阻10．下列有关电学知识的说法中，正确的是（）A．摩擦起电是创造了电荷B．两个完全相同的灯泡串联，靠近电源正极的灯泡较亮C．电压一定的情况下，导体的电阻与导体中的电流成反比D．电流的方向与正电荷定向移动的方向相同11．如图所示的电路中，电源电压保持不变。

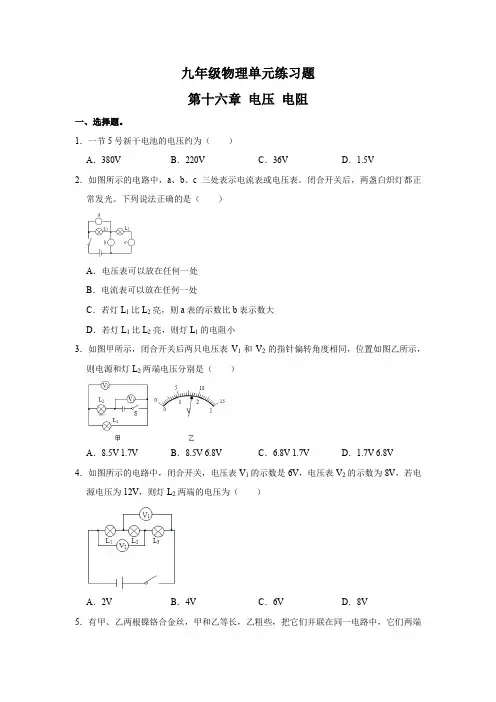

九年级物理单元练习题第十六章电压电阻一、选择题。

1．一节5号新干电池的电压约为（）A．380V B．220V C．36V D．1.5V2．如图所示的电路中，a、b、c三处表示电流表或电压表。

闭合开关后，两盏白炽灯都正常发光。

下列说法正确的是（）A．电压表可以放在任何一处B．电流表可以放在任何一处C．若灯L1比L2亮，则a表的示数比b表示数大D．若灯L1比L2亮，则灯L1的电阻小3．如图甲所示，闭合开关后两只电压表V1和V2的指针偏转角度相同，位置如图乙所示，则电源和灯L2两端电压分别是（）A．8.5V 1.7V B．8.5V 6.8V C．6.8V 1.7V D．1.7V 6.8V4．如图所示的电路中，闭合开关，电压表V1的示数是6V，电压表V2的示数为8V，若电源电压为12V，则灯L2两端的电压为（）A．2V B．4V C．6V D．8V5．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（）A．U甲＝U乙B．U甲＜U乙C．U甲＞U乙D．无法判断6．LED灯是一种高效的节能光源，其核心元件是发光二极管，发光二极管的主要材料是（）A．超导体B．导体C．半导体D．纳米材料7．如图所示的钨丝是将一个白炽灯去除玻璃罩制成的。

闭合开关S，小灯泡L发光，钨不发光；向钨丝吹冷气时，小灯泡L变亮；用酒精灯给钨丝加热，小灯泡L逐渐变暗直至熄灭。

由实验可知（）A．钨丝的电阻随温度升高而减小B．向钨丝吹冷气时，钨丝电阻变小C．给钨丝加热时，电路中的电流变大D．小灯泡L发光而钨丝不发光是因为通过钨丝的电流小于小灯泡L的电流8．下列各物理量中，会影响导体电阻大小的是（）A．电压B．电流C．长度D．电荷量9．“乐思”小组在学习使用滑动变阻器的实验中，连接了如图所示的电路。

下列分析正确的是（）A．若M 接C 点，N 接D 点，滑动变阻器与灯泡并联B．连接电路时，若M 接C 点，N 接B 点，闭合开关前，滑片P 应移动到最左端C．若M 接C 点，N 接B 点，闭合开关，滑片P 向右移，电灯变暗D．若M 接C 点，N 接D 点，闭合开关，滑片P 向右移，电灯变暗10．电阻箱是一种箱式电阻器。

第十六章《电压电阻》测试题一、单选题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列常见的数据表述正确的是A ．一节干电池的电压是1.5VB ．电冰箱工作时电流约为5AC ．手机电压是37VD ．对人体的安全电压是36V2．在下列四个图中，苗咪同学在使用电压表和电流表电路，则正确的是（ ）3．如图电路所示，若要求变阻器的滑片P 向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M 、N 之间A ．a 、c 或a 、dB ．b 、c 或b 、dC ．a 与bD ．c 与d4．现有A 、B 、C 、D 四根导线，其中A 、B 、C 是镍铬合金线，D 是铜导线，A 、B 长度相同，A 比B 细；B 、C 粗细相同，B 比C 长；C 、D 长度、粗细都相同。

那么在相同温度下，这四根导线的电阻大小关系为（在相同温度下，长短、粗细都相同的镍铬合金线电阻大于铜导线电阻）（ ）A ．ABCD R R R R >>>B ．A BCD R R R R <<< C ．D C B A R R R R >>> D ．D B A C R R R R <<<5．如图所示，电源电压为6V ，有两只完全相同的灯泡L 1、L 2，当只闭合S 2时，电流表示数为0.4A ，则下列说法正确的是（ ）A．只闭合S1、S2时，电流表示数为0.2AB．只闭合S2、S3时，电流表示数为0.4AC．只闭合S2、S3时，电压表示数为6VD．只闭合S1、S2时，电压表示数为3V6．下面四幅图中，哪个电路能测出灯泡L2 两端的电压（）A．B．C．D．7．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，电流表的示数变为0，电压表示数变大了，那么故障可能是A．电阻R1短路B．电阻R1断路C．电阻R2短路D．电阻R2断路8．同种材料制成的粗细均匀的某段金属导体，对于其电阻大小下列说法正确的是（）A．电阻的大小由导体本身的材料、长度和横截面积决定B．当导体被均匀拉长变细时，它的电阻将变小C．电阻是导体本身的一种性质，所以温度不论如何变化它的电阻也不可能为零D．当导体两端电压和通过导体的电流为零时，导体的电阻为零9．在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光，电流表无示数．为了找出发生故障的原因，先用电压表进行检测，发现b、c间的电压为零，a、b间的电压和a、c间的电压都为3V，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路10．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是A．电压表V的示数应为15VB．若小灯泡L1突然断路，则电压表V1的示数变为0VC．若小灯泡L1突然断路，则电压表V2的示数变为0VD．若小灯泡L1突然被短接，则电压表V2的示数变为0V11．关于导体的电阻,下列说法中正确的是( )A．通过导体的电流越小,电阻越大B．电阻是导体的属性,跟电流和电压大小无关C．导体两端的电压越小,电阻越小D．以上说法都不对12．在如图所示的串联电路中，闭合开关后，李妍用电流表分别测了通过三个小灯泡L1、L2和L3的电流，并记为I1、I2和I3，那么I1、I2和I3的关系是（）A．I1＞I2＞I3 B．I1=I2=I3 C．I1＜I2＜I3 D．I1+I2=I313．如图所示的电路，电源电压保持不变，R为定值电阻。

人教版九年级物理全一册《第十六章电压电阻》单元测试卷（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．关于电压、电流和电阻，下列说法正确的是（）A．当通过导体的电流是原来的2倍时，导体的电阻是原来的0.5倍B．电路中只要有电压，就会有电流C．横截面积相同的两段铜导线，长的铜导线电阻大（忽略温度的影响）D．电流的方向总是由电源的正极流向负极2．某中学的同学们发明的“超市购物秒结算”系统，在市青少年科技创新大赛上荣获一等奖，如图所示就是安装了这种系统的购物车。

下列分析不正确的是（）A．购物车受到的重力和地面对车的支持力是一对平衡力B．购物车的主体结构用的金属是导体C．购物车从静止到运动的过程中，车中的商品惯性不变D．商品从货物架放入购物车的过程中，商品的运动状态发生了改变3．小明用如图器材来探究“电阻的大小与什么因素有关”，三根金属线横截面积相同，其中①和①长度相等，①和①合金材料相同（夹子只能夹在接线柱上）。

实验中（）A．选择①和①金属线能探究导体电阻大小与材料的关系B．电流表示数越大，表明接入电路中的金属线的电阻越大C．探究电阻的大小是否跟导线的长度有关应选择金属线①和①D．利用该线路板能探究电阻的大小是否跟导体的横截面积有关4．如图所示，A为导线，BM、CN为两根相同的电阻丝，下列说法不正确的是A ．S 和A 接触，P 向右移动灯泡变暗B ．S 和B 接触，P 向右移动灯泡亮度不变C ．S 和C 接触，P 向左移动灯泡变亮D ．S 和C 接触，P 无论怎样移动灯泡亮度不变5．如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（）A ．1L 、2L 两端电压相等B ．1L 、2L 的亮度一定相同C ．a 、b 、c 三处的电流一样大D ．若2L 灯丝烧断了，1L 仍能发光6．如图所示，当开关闭合时，电压表V 1、V 2的示数分别是2V 和3V ，则L 1和L 2两端的电压分别为A ．2V 1VB ．1V 2VC ．2V 3VD ．3V 2V7．如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关S 后，则（ ）A．甲是电流表，乙是电流表，灯L1和L2串联B．甲是电压表，乙是电压表，灯L1和L2串联C．甲是电流表，乙是电压表，灯L1和L2并联D．甲是电压表，乙是电流表，灯L1和L2并联8．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!如图所示，几只水果提供的电力足以点亮一排发光二极管，水果在这里扮演了“电源”的角色，关于这个电路说法错误的是（）A．水果的作用是给电路提供电压B．此时电路中有电荷在发生定向移动C．水果电池将电能转化为化学能D．少串联一个水果电池，发光二极管将变暗9．在探究串联电路电压特点时，某同学连接的电路如图所示。

人教版九年级物理全一册《第十六章电压电阻》单元练习题-带有答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．若不考虑温度的影响，用久了的白炽灯泡灯丝的电阻与刚买回来时的电阻相比（）A．变大了B．变小了C．不变D．无法判断2．图中，电阻箱的示数为（）A．2020ΩB．20ΩC．2012ΩD．2200Ω3．如图，是滑动变阻器接入电路的4种情况，当变阻器的滑片向左移动时，使电路中电流减小的是（）A．B．C．D．4．如图，把铜片、铁片插入橙子中，制成一个水果电池，用电压表测量它的电压，下列说法正确的是（）A．电压表能提供电压B．水果电池的电压为3VC．铜片是水果电池的正极D．水果电池将电能转化为化学能5．小红设计了一个自动测高仪，画出了四个电路图，如图所示，R是定值电阻，R'是滑动变阻器。

其中能够实现身高越高，电压表示数越小的电路是A．B．C．D．6．在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5V C．1.5V7.5V D．6V 1.5V7．滑动变阻器是通过改变什么因素而改变电路中的电流的A．电阻丝的横截面积B．电阻丝的温度C．电阻丝在电路中的长度D．电阻丝的材料8．如图所示中,已知材料和长度均相同的导体A比导体B横切面积大,则A．A的电流大B．A 两端的电压大C．A、B的电流相等D．A、B两端的电压相等9．直径d1=0.3mm的细铅丝通以1.5A的电流将被熔断，而直径d2=0.6mm的粗铅丝通以4A的电流将被熔断。

假设这两种铅丝的长度和电阻率相同，选取上述20根细铅丝和1根粗铅丝并联接入电路，允许通过的最大电流为（）A．36A B．34A C．30A D．24A10．如图所示，电源电压恒定不变，闭合开关S后，只有一个灯泡亮，电流表有示数，电压表无示数，则该电路的故障可能是（）A．灯泡L1短路B．灯泡L2短路C．灯泡L1开路D．灯泡L2开路二、填空题11．某小彩灯正常工作电压是5V，要使这样的小彩灯在家庭电路中正常工作，至少需要将只这样的小彩灯联。

人教版九年级物理第十六章《电压电阻》同步单元测试题（含答案）一、填空题（每空1分，共14分）1.串联电路两端的总电压等于各部分电路两端的电压____；用公式表示为______________________。

2．某段导体两端的电压为3 V时，通过它的电流为0.3A，当导体两端的电压减小一半时，则该导体中的电流为_______A，导体的电阻为________．3．一节干电池的电压为_____V，对人体安全的电压不高于_____V．4.如图所示，电源电压不变，当开关S1闭合、S2断开时，电压表测________两端的电压；当开关S1断开、S2闭合时，电压表测______________________电压；当S1、S2都闭合时，灯L2被________。

5.如图所示，当开关S闭合后，要使电阻R1、R2并联，甲表是____________，乙表是____________。

(均选填“电流表”或“电压表”)6.导电性能介于导体和绝缘体之间的物质，叫做。

某些物质在超低温的情况下电阻突然减小为零，我们把这种物质叫做。

通常这种材料作为________二、填空题（每题2分，共16分）7.一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（）A.变大B.变小C.不变D.无法确定8.质量相等的铜丝和铝丝，它们的横截面积相等，则二者电阻大小比较（）A.铜丝电阻较大B.铝丝电阻较大C.铜丝和铝丝电阻可能一样大D.无法判断谁的电阻较大9.下列说法正确的是（）A．导体容易导电，绝缘体不容易导电，是因为绝缘体中没有电荷B．超导体不能应用在电饭锅内的发热材料上C．天然气属于二次能源D．电磁铁的铁芯可用木棒代替10.如图所示的电路中，电源电压不变，定值电阻的阻值为R0。

闭合开关S，当滑动变阻器接入电路中的阻值为10 Ω时，电压表的示数为U0，断开开关S，把定值电阻R换成阻值为2R0的另一定值电阻。

再闭合开关S，调节滑动变阻器滑片P的位置使电压表的示数仍为U0，则此时滑动变阻器接入电路中的电阻值为( )A． 5 Ω B． 10 ΩC． 15 Ω D． 20 Ω11．以下能直接在家庭电路220V电压下正常工作的用电器是( )A．手机 B．手电筒 C．电视机 D．电视机遥控器12．收音机和复读机上的“音量Volume”旋钮，能够控制声音的响度。

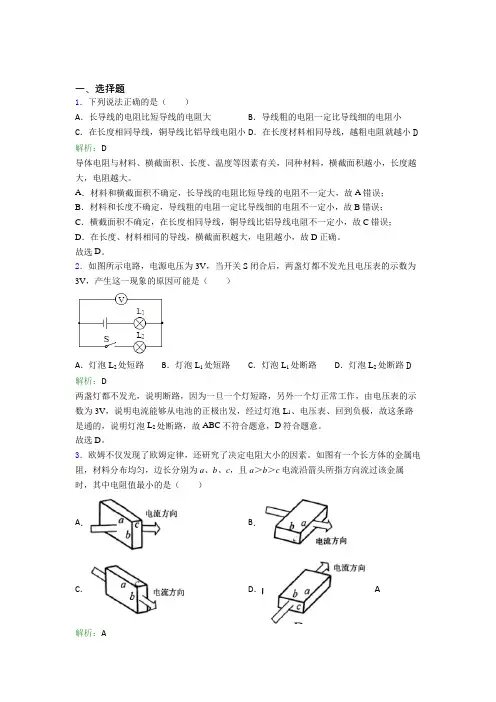

一、选择题1．下列说法正确的是（）A．长导线的电阻比短导线的电阻大B．导线粗的电阻一定比导线细的电阻小C．在长度相同导线，铜导线比铝导线电阻小 D．在长度材料相同导线，越粗电阻就越小D 解析：D导体电阻与材料、横截面积、长度、温度等因素有关，同种材料，横截面积越小，长度越大，电阻越大。

A．材料和横截面积不确定，长导线的电阻比短导线的电阻不一定大，故A错误；B．材料和长度不确定，导线粗的电阻一定比导线细的电阻不一定小，故B错误；C．横截面积不确定，在长度相同导线，铜导线比铝导线电阻不一定小，故C错误；D．在长度、材料相同的导线，横截面积越大，电阻越小，故D正确。

故选D。

2．如图所示电路，电源电压为3V，当开关S闭合后，两盏灯都不发光且电压表的示数为3V，产生这一现象的原因可能是（）A．灯泡L2处短路B．灯泡L1处短路C．灯泡L1处断路D．灯泡L2处断路D 解析：D两盏灯都不发光，说明断路，因为一旦一个灯短路，另外一个灯正常工作，由电压表的示数为3V，说明电流能够从电池的正极出发，经过灯泡L1、电压表、回到负极，故这条路是通的，说明灯泡L2处断路，故ABC不符合题意，D符合题意。

故选D。

3．欧姆不仅发现了欧姆定律，还研究了决定电阻大小的因素。

如图有一个长方体的金属电阻，材料分布均匀，边长分别为a、b、c，且a＞b＞c电流沿箭头所指方向流过该金属时，其中电阻值最小的是（）A．B．C．D． A解析：A导体电阻的大小与导体的长度、横截面积和材料有关，同种材料，长度越短，横截面积越大的电阻越小，由于a ＞b ＞c ，则四个选项中，A 选项的导体横截面积最大但长度最短，所以它的电阻最小。

故选A 。

4．A 和B 两根完全一样的导线。

长度都是1m ，阻值分别为R A 和R B 。

把A 剪去一半，剩下的一半阻值为R C ，再把另外一半拉长到1m ，阻值为R D 。

下列表达式正确的是（ ） A ．2R B ＝R CB ．R B ＝2RC C ．R B ＝RD D ．R C ＝R D B 解析：BA 和B 两根完全一样的导线。

一、选择题1．关于金属导体的电阻，下列说法正确的是（ ）A ．当导体两端的电压和通过导体的电流为零时，导体的电阻为零B ．当导体被均匀拉长时，它的电阻会逐渐减小C ．不管什么条件下，铝和铅的电阻都不会变成零D ．在长度、横截面积和温度都相同时，铁导线比铜导线的电阻大 2．下列说法正确的是（ ） A ．长导线的电阻比短导线的电阻大B ．导线粗的电阻一定比导线细的电阻小C ．在长度相同导线，铜导线比铝导线电阻小D ．在长度材料相同导线，越粗电阻就越小 3．如图所示的电路中，电源电压保持不变。

闭合开关S ，当滑动变阻器1R 的滑片P 向右移动时，总电路和各支路中的电流（I 、1I 、2I ），电压（U 、1U 、2U ），电阻（R 、1R 、2R ）中大小不变的量有（）A ．3个B ．4个C ．5个D ．6个4．一位同学设计了一个风力测定仪，如图所示，O 是转动轴，OC 是金属杆，下面连接着一块受风板。

无风时OC 是竖直的，风越强，OC 杆偏转的角度越大。

AB 是一段圆弧形电阻，P 点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，开关闭合时，关于该装置的使用，下列说法错误的是（ ）A ．风力越大，接入电路中的电阻越小B ．可以通过灯泡的亮度粗略反映风力的大小，灯泡越暗，说明风力越小C ．金属杆OC 与弧形电阻AB 组合在一起相当于一个滑动变阻器，有风时，P A 部分连入电路D ．若要提高该装置反映风力大小的性能，可以在电路中串联一个电流表5．如图所示，电源电压不变，当开关 S 1、S 2 闭合时，两灯都能正常发光；当开关 S 2 断开时（ ）A．灯 L1变得更亮，电流表读数不变，电压表读数变小B．灯 L1亮度不变，电流表读数变小，电压表读数不变C．灯 L1变得较暗，电流表读数变小，电压表读数不变D．灯 L1亮度不变，电流表读数不变，电压表读数变小6．智能安防已经进入百姓家里，在实体店体验房间里，出门时，在智能锁里设置外出模式相当于开关S闭合。

一、选择题1．已知R1∶R2=4∶3，将它们接在如图所示的电路中，电源电压为6V的，闭合开关S。

则通过它们的电流之比及它们两端的电压之比是（）A．I1：I2=3：4 U1：U2=1：1B．I1：I2=3： 4 U1：U2=3：4C．I1：I2=4：3 U1：U2=1：1D．I1：I2=1：1 U1：U2=4：32．下列生活中常见的电流、电压值的描述，符合实际的是（）A．一节干电池的电压为2V B．人体的安全电压不高于36VC．手电筒工作时的电流约为10A D．家用电冰箱工作时的电流约为10mA 3．下面的材料中，导电性能最好的是（）A．锻炼时使用的瑜珈垫B．制作芯片用的硅晶片C．家中电线里的铜芯D．极低温下超导的金属铅4．下列关于实验仪器的使用方法，错误的是（）A．电流表可直接接到电源两极上B．电流表应串联在电路中C．电流从表的正接线柱流入，负接线柱流出 D．被测电压不应超过电压表量程5．下列所提供的数据中符合实际的是（）A．中学生正常上楼时的功率约为150WB．教室里一盏日光灯正常工作时，电流约为15mAC．对人体安全的电压是220VD．一只鸡蛋从课桌面掉到地面，重力对它所做的功约为20J6．如图所示，电源电压始终保持不变，闭合开关S两灯均正常发光，电流表和电压表均有示数。

一段时间之后，其中一个电表示数突然变小，另一个电表示数不变，则可能发生的故障是（）A．L1短路B．L2短路C．L1断路D．L2断路7．以下判断正确的是（）A．导线多用铜丝不用铁丝是因为铜是导体铁是绝缘体B．用丝绸摩擦过的玻璃棒靠近一个轻质小球时发现有排斥现象则该小球一定带正电C．在电路中，电源外部的电流方向是从电源负极到电源的正极D．滑动变阻器是通过改变电阻丝的横截面积大小而改变电阻大小的8．如图所示，电源电压保持不变，灯泡L1、L2规格完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，则该电路故障可能是（）A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路9．压力传感器(PressureTransducer)是能感受压力信号，并能按照一定的规律将压力信号转换成可用的输出的电信号的器件或装置。

《电压电阻》单元检测题一、单选题1．关于电压、电流和电阻，下列说法正确的是A．电路中有电流时它两端一定有电压B．电荷移动就能形成电流C．导体的电阻由它两端电压和通过的电流决定D．电压的作用是电路中产生自由电荷2．下列说法中，正确的是A．每一节干电池的电压都与电池组总电压相同B．四节干电池都串联时，总电压跟任何一节电池电压一样大C．四节干电池并联时，总电压等于四节电池的和D．四节干电池可组成6V的电源3．将灯1L、2L串联在某电路中，发现灯2L比灯1L亮很多，下列说法正确的是() A．通过2L的电流比1L大B．通过2L的电流比1L小C．通过两灯的电流一样大D．无法比较通过两灯的电流大小两端电压的是4．在如图所示的电路中，能用电压表正确测出灯L1A．B．C．D．5．当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是A．B．C．D．6．通常情况下下列物体中不属于导体的是A．干燥的竹木筷子B．不锈钢尺C．2B笔芯D．酱油7．实验室用的小灯泡的电流随电压变化的图象如图所示，其中正确的是A．B． C．D．8．下列关于电流表、电压表的使用方法，错误的是A.电压表要跟被测用电器并联B.使电流从“+”接线柱流入，从“一”接线柱流出C.电压表可以直接接在电源两极上D.可以把电流表直接接到电源两极上9．下列关于实验仪器的使用方法，错误的是A．测量之前要先试触较大量程，防止被测电压超过电压表的量程B．用量筒测水的体积时，视线要与凹液面最底部相平C．使用弹簧测力计测力时，拉力的方向必须竖直向下D．调节天平横梁平衡时，平衡螺母的调节方向与指针的偏转方向相反10．有甲、乙、丙三个轻质小球，甲球带正电，将甲与乙、丙靠近时，它们相互作用的情况如图所示.则下列判断正确的是A．乙球可能带负电，丙球一定带正电B ．乙球可能不带电，丙球一定带负电C ．乙球一定带负电，丙球可能带正电D ．乙球一定不带电，丙球可能带负电二、多选题11．如图所示，滑动变阻器的四种连接方法中，将滑片P 右移，能使滑动变阻器连入电路的电阻变大的是（ ）A ．B ．C ．D ．12．如图所示电路中灯泡L 1的亮度小于L 2，两灯泡阻值均不变.则下列说法中正确的是（ ）A ．通过两个灯泡的电流相等B ．L 1的额定功率一定比L 2的额定功率小C ．L 1两端电压比L 2两端电压大D ．若两灯泡的额定电压U 额相同，要使两灯正常发光，只能并联接入电源电压等于U 额的电路中13．下列关于生活中新技术及其应用的说法中正确的是 A ．二维码扫描器中的光敏二极管使用的主要是半导体材料 B ．超导体材料制成白炽灯的灯丝可以提高白炽灯的效率 C ．医院做透视检查所用的“X 光”是次声波 D ．洗衣机内筒表面的纳米材料可以抑制细菌生长14．如图所示的电路中，1A 的示数为1.2A ，2A 的示数为0.5A ，下列判断正确的是（ ）A ．通过1L 的电流为0.7AB ．通过1L 的电流为1.2AC ．通过2L 的电流为0.5AD ．通过2L 的电流为1.7A三、实验题15．研究并联电路中电流特点时，小强连接了如图所示的电路，R 1和R 2是两只定值电阻，电源使用的是稳压电源。
