电阻用途分类

论述电阻器件的分类和色环电阻的读取方法电阻器件的分类：1. 按照使用分类：电阻器（包含排阻），电位器至于电阻式的传感器，压敏电阻等都放在特定的场合去说。

2. 按照用途：通用型，精密型，高压型，耐浪涌或脉冲，抗硫化等。

3. 按照材料分类：插件：碳膜电阻，金膜电阻，水泥电阻（色环不用记）（现在电路很少使用，但有些时候非常有效）。

区别：水泥电阻：大功率。

碳膜电阻：低成本，但精度低。

金属膜电阻：高精度。

贴片：薄膜电阻和厚膜电阻。

区别：薄膜电阻精度做的精度高，温漂小，但是相对较贵一些，并且由于工艺限制，范围也小了一些。

厚膜电阻的温度系数上很难控制，一般较大，同样的，薄膜电阻则可以做到非常低的温度系数，这样电阻阻值随温度变化非常小，阻值稳定可靠。

厚膜电阻的抗湿性高于薄膜电阻。

色环电阻的读取方法：1. 允许偏差色环：出现金色和银色的一定是允许误差，另一端为起始端，读取有效数字。

2. 色环位置：通常色环电阻的起始端与色环电阻导线间的距离较近，允许偏差端与色环电阻导线端位置较远。

3. 色环间距：前3环或者4环间距差不多，最后一环距离比较远。

也就是通常有效数字之间的间距较窄，倍乘数与允许偏差之间的色环间距较宽。

4. 四环电阻：1、2环是有效数字，第3环是倍乘数，也就是0的个数，第4环表示误差。

色环颜色为棕黑绿金，棕-1，黑-0，绿5，也就是0的个数为5，金表示误差±5%，所色环电阻的读数：1MΩ±5%。

5. 五环电阻：1、2、3环是有效数字、第4环是倍乘数，也就是0的个数，如果第4环是金色，往前移1位，如果是银色，则往前移2位，第5环表示误差。

如果色环电阻颜色为红红黄银金，红-2，黄-4，四环银也就是往前移2位，五环金表示误差±5%，色环电阻的读数：Ω±10%。

如需更多电子元件相关内容的信息，可以查阅电子元件相关的书籍或咨询电子工程师。

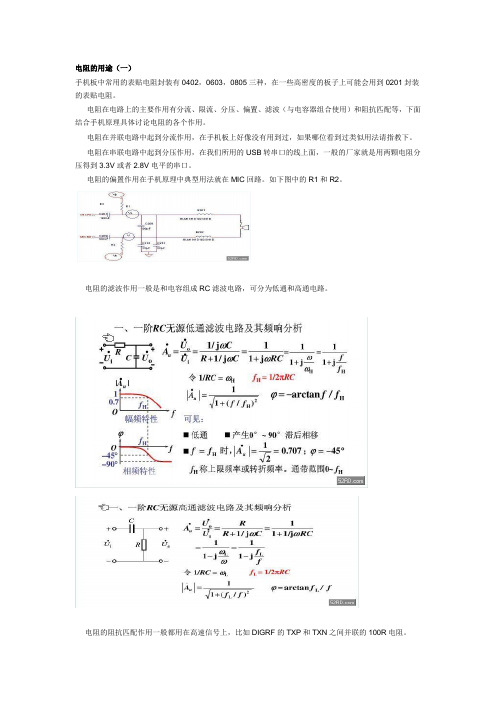

手机板中常用的表贴电阻封装有0402，0603，0805三种，在一些高密度的板子上可能会用到0201封装的表贴电阻。

电阻在电路上的主要作用有分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等，下面结合手机原理具体讨论电阻的各个作用。

电阻在并联电路中起到分流作用，在手机板上好像没有用到过，如果哪位看到过类似用法请指教下。

电阻在串联电路中起到分压作用，在我们所用的USB转串口的线上面，一般的厂家就是用两颗电阻分压得到3.3V或者2.8V电平的串口。

电阻的偏置作用在手机原理中典型用法就在MIC回路。

如下图中的R1和R2。

电阻的滤波作用一般是和电容组成RC滤波电路，可分为低通和高通电路。

电阻的阻抗匹配作用一般都用在高速信号上，比如DIGRF的TXP和TXN之间并联的100R电阻。

上篇文章概述了电阻的一些用途，本文着重说说工作中的原理图上的电阻用途。

阐述可能会比较杂乱，敬请谅解。

0欧姆电阻作用：1.在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。

——常用2.可以做跳线用，如果某段线路不用，直接不贴该电阻即可（不影响外观）——常用3.在匹配电路参数不确定的时候，以0欧姆代替，实际调试的时候，确定参数，再以具体数值的元件代替。

——不常用4.想测某部分电路的耗电流的时候，可以去掉0ohm电阻，接上电流表，这样方便测耗电流。

——接在万用表上测充电电流5.在布线时,如果实在布不过去了,也可以加一个0欧的电阻——不用6.在高频信号下，充当电感或电容和（与外部电路特性有关）电感用，主要是解决EMC问题。

如地与地，电源和IC Pin间——待学习7.单点接地（指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。

）——不常用，在一些产品上见过，如采用POE供电的电子设备。

8.熔丝作用——不用9.模拟地和数字地单点接地——不常用，同7对作用9的扩展说明：模拟地和数字单点接地有四种方法解决此问题：(1)用磁珠连接；(2)用电容连接；(3)用电感连接；(4)用0欧姆电阻连接。

电阻、电感、电容元器件的标识与识别电阻元件的识别(1)电阻的分类、特点及用途电阻的种类较多，按制作的材料不同，可分为绕线电阻和非绕线电阻两大类。

非绕线电阻因制造材料的不同，有碳膜电阻、金属膜电阻、金属氧化膜电阻、实心碳质电阻等。

另外还有一类特殊用途的电阻，如热敏电阻、压敏电阻等。

热敏电阻的阻值是随着环境和电路工作温度变化而改变的。

它有两种类型，一种是随着温度增加而阻值增加的正温度系数热敏电阻；另一种是随着温度增加而阻值减小的负温度系数热敏电阻。

在电信设备和其它设备中作正或负温度补偿，或作测量和调节温度之用。

压敏电阻在各种自动化技术和保护电路的交直流及脉冲电路中，作过压保护、稳压、调幅、非线性补偿之用。

特别是对各种电感性电路的熄灭火花和过压保护有良好作用。

常用的电阻元件的外形、特点与应用如表1．1所示表1．1 常用电阻元件的外形、特点与应用名称及实物图特点与应用碳膜电阻新晨阳碳膜电阻稳定性较高，噪声也比较低。

一般在无线电通讯设备和仪表中做限流、阻尼、分流、分压、降压、负载和匹配等用途。

金属膜电阻金属膜和金属氧化膜电阻用途和炭膜电阻一样，具有噪声低，耐高温，体积小，稳定性和精密度高等特点。

新晨阳实心碳质电阻实心碳质电阻的用途和碳膜电阻一样，具有成本低，阻值范围广，容易制作等特点，但阻值稳定性差，噪声和温度系数大。

绕线电阻绕线电阻有固定和可调式两种。

特点是稳定、耐热性能好，噪声小、误差范围小。

一般在功率和电流较大的低频交流和直流电路中做降压、分压、负载等用途。

额定功率大都在1W以上。

电位器（a）绕线电位器阻值变化范围小，功率较大（b）碳膜电位器稳定性较高，噪声较小（c）推拉式带开关碳膜电位器使用寿命长，调节方便（d）直滑式碳膜电位器节省安装位置，调节方便(2)电阻的类别和型号随着电子工业的迅速发展，电阻的种类也越来越多，为了区别电阻的类别，在电阻上可用字母符号来标明，如图1．43所示。

电阻类别的字母符号标志说明见表1．2，如“RT”表示碳膜电阻；“RJJ”表示精密金属膜电阻。

电阻的测量在生活中的用途电阻是一种用来限制电流流动的电子元件，它在生活中有很广泛的应用。

以下是一些电阻在生活中的常见用途。

1. 电器电子设备：电子设备中的电阻起到了非常重要的作用。

电阻可以用来调节电路中的电流、电压和功率，以及进行电路的稳定和保护。

例如，在调节电视、音响和收音机的音量时，电阻被用来控制放大器的增益；在电子计算机中，电阻用于稳定和保护CPU、内存和其他关键电子器件的工作。

2. 照明领域：电阻在照明领域中也起到了重要的作用。

在灯泡中，电流通过灯丝时会被电阻限制，使得灯丝发热发光而不超过其承受能力；在可调光灯中，电阻被用来调节光的强度，使得人们可以根据需要调整照明效果。

3. 电加热和电热能：电阻在电加热和电热能中也有广泛的应用。

例如，电热水壶和电热水器中的加热元件就是使用电阻来将电能转化为热能的；电炉、电饭煲和电烤箱中也使用电阻加热食物。

4. 电池和电源：在电池和电源中，电阻被用来控制电流的大小。

例如，在调节电池功率时，电阻可以用来限制电流，以延长电池的使用寿命；在逆变器和充电器中，电阻用于稳定输出电流和保护充电电池。

5. 传感器和测量设备：在传感器和测量设备中，电阻用于测量和检测物理量。

例如，温度传感器中的热敏电阻可以根据温度的变化而改变电阻值，从而测量温度；在电子秤和电阻测量仪中，电阻被用来测量电阻值和电流大小。

6. 汽车和交通领域：在汽车和交通领域中，电阻被用于控制车辆的各种电子装置。

例如，汽车中的发动机控制单元（ECU）和刹车系统中的防抱死制动系统（ABS）都需要电阻来调节电流和保护电子元件。

7. 医疗设备：在医疗设备中，电阻用于各种治疗和诊断操作。

例如，体温计中的热敏电阻可以测量人体的体温；在心脏起搏器和电子心电图机中，电阻被用来控制电流和信号传输。

8. 家居设备：在家居设备中，电阻也有各种用途。

例如，电磁炉中的电阻用来加热食物；电热毯中的电阻用来加热床铺；过滤器和净水器中的电阻用于水的净化和处理。

电阻作用及用途
电阻是一种电子元件，它的作用是阻止电流。

通常，这些电阻用来限
制交流电和直流电的流动，从而形成那些电容器的电路的功率和时间
的控制。

电阻有多种类型，可以根据用途来分类。

第一类是用作限流器的电阻，其作用是保护电子设备免受突然性过载，它可以在电路中使用，或者单独用作系统中的限流器。

第二类是用作保护线路的电阻，它可以保护整个系统不受坏的影响。

通常情况下，它会被放置在电源线的输出端，以有效地保护系统免受
损坏，尤其是在过载的情况下。

第三类是为噪声过滤提供抗扰能力的电阻，它可以在电路中消除噪声，以获得更准确的信号通路。

最后，电阻也可以用来改变电路中的电压和电流，其作用有时是降低
电压，以节约电能。

总而言之，电阻是电子设备中不可缺少的电子元件，它可以通过限制
电流流动、改变电压水平、保护系统免受坏的影响和降低电路中的噪声，从而起到调节和保护系统的作用。

各类电阻的简介、分类和应用
电阻，英文名resistance,通常缩写为R,它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R,那么R=U/I,电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”,指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

电阻是最容易理解的元件、也是应用最广泛的电子元器件，大约占所有电子元器件的35%。

按照电阻的材料分类解释：碳膜电阻器
碳膜电阻器是将通过真空髙温热分解的结晶碳沉积在柱形或管形的陶瓷骨架上制成的。

用控制碳膜的厚度和刻槽来控制电阻值。

碳膜电阻器的外形和结构如图2所示。

碳膜电阻器
碳膜电阻器有良好的稳定性，负温度系数小，高频特性好，受电压和频率影响较小，噪声电动较小，脉冲负荷稳定，阻值范围宽，制作工艺简单，生产成本低，所以非常广泛地应用在各种电子产品中。

金属膜电阻器
金属膜电阻器是将金属或合金材料用真空加热蒸发在瓷基体上形成一层薄膜而制成的，也有采用高温分解、化学沉积和烧渗等方法制成的，外形和结构如图3所示。

图3 金属膜电阻器
金属膜电阻器稳定性和耐热性能好，温度系数小，工作频率范围大，噪声电动势很小，常在高频电路中使用。

电阻与电阻率电阻是电流在电路中流动时所遇到的阻碍，是导体对电流流动的阻力。

而电阻率是导体本身对电流流动的阻碍程度，是表征导体本身特性的物理量。

一、电阻的定义和概念在电路中，电流经过导体时，会遇到一定程度的阻碍，这种阻碍就是电阻。

电阻的单位是欧姆（Ω），表示为R。

根据欧姆定律，电流（I）等于电压（V）除以电阻（R），即I = V/R。

二、电阻的分类根据电阻的性质和用途，可以将电阻分为固定电阻和可变电阻两种。

1. 固定电阻固定电阻是指其电阻值是固定不变的电阻器，常见的有炭膜电阻、金属膜电阻、电解电容器等。

固定电阻通常用于限流、分压、电阻分压等电路中。

2. 可变电阻可变电阻是指其电阻值可以通过外界条件改变的电阻器，常见的有电位器、可变电阻器等。

可变电阻通常用于调节电路中的电阻值，以实现对电路特性的调节。

三、电阻率的定义和概念电阻率（ρ）是导体材料本身对电流流动的阻碍程度的度量，是材料特性之一。

电阻率的单位是欧姆·米（Ω·m），表示为ρ。

电阻率可以用来比较不同材料导体的导电性能。

导线的电阻（R）与其长度（L）、横截面积（A）以及电阻率（ρ）之间的关系可以用以下公式表示：R = (ρ * L) / A四、电阻率的影响因素1. 材料种类不同材料的电阻率有很大的差异，金属通常具有较低的电阻率，而非金属则通常具有较高的电阻率。

2. 温度大部分材料的电阻率随温度的变化而变化，一般来说，随着温度的升高，导体的电阻率也会增加。

3. 材料的纯度材料的纯度会影响到导体的电阻率，纯度越高的材料电阻率越低。

五、电阻率的应用电阻率的概念在电路设计和工程应用中具有重要意义。

1. 材料选择根据电阻率的差异，可以选择适合的材料用于制作导线、电路板等电子元器件。

2. 线路设计在电路设计中，根据导线的长度和横截面积，可以计算所需的电阻率，确保电路符合设计要求。

3. 热设计在热设计中，通过分析导体的电阻率，可以确定热量传递的效率，为热管理提供参考。

1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。

（1）金属膜电阻（型号：RJ）。

在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。

其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。

且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。

目前是组成电子电路应用最广泛的电阻之一。

常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。

（2）金属氧化膜电阻（型号：RY）。

在玻璃、瓷器等材料上，通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。

该电阻器由于氧化膜膜层比较厚，因而具有极好的脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。

但阻值范围窄，温度系数比金属膜电阻差。

（3）碳膜电阻（型号：RT）。

在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。

碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数为负值。

常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子产品中大量使用。

2．合金类用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：（1）线绕电阻（型号：RX）。

将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅或玻璃釉加以保护。

线绕电阻具有高稳定性、高精度、大功率等特点。

温度系数可做到小于10-6/℃，精度高于±0.01％，最大功率可达200W。

但线绕电阻的缺点是自身电感和分布电容比较大，不适合在高频电路中使用。

（2）精密合金箔电阻（型号：RJ）。

在玻璃基片上粘和一块合金箔，用光刻法蚀出一定图形，并涂敷环氧树脂保护层，引线封装后形成。

该电阻器最大特点是具有自动补偿电阻温度系数功能，故精度高、稳定性好、高频响应好。

这种电阻的精度可达±0.001％,稳定性为±5×10-4％/年，温度系数为±10-6/℃。

电阻的主要用途电阻是一种广泛应用于电子电路中的元件，其主要作用是阻碍电流的流动，通过消耗电能将电流转化为热能。

电阻的主要用途包括以下几个方面：1. 限流保护：电阻可以用于限制电流的大小，起到保护电路和元件的作用。

在电路设计中，有时需要限制电流的大小，以防止电流过大造成元件损坏或电路故障。

通过选取合适的电阻值，可以限制电流的大小，保护电路的正常工作。

2. 电压分压：电阻可以用于实现电压的分压功能。

在一些电路中，需要将高电压分成较低的电压，以满足电路的工作需求。

通过串联连接适当的电阻，可以将电压分成不同的比例，实现电压的分压功能。

3. 电流检测：电阻可以用于电流的检测和测量。

通过测量电阻上的电压，根据欧姆定律可以计算出通过电阻的电流大小。

这在电路设计和故障排除中非常重要，可以帮助工程师准确地了解电流的数值，以保证电路的正常工作。

4. 温度测量：电阻的电阻值与温度有一定的关系，可以利用这一特性进行温度的测量。

根据电阻随温度变化的规律，可以设计出一些温度传感器，如热敏电阻、热敏电阻和电阻温度计等，用于测量温度。

5. 信号调节：电阻可以用于调节电路中的信号大小和幅度。

通过调整电阻的阻值，可以改变电路中的电流和电压大小，实现信号的调节和控制。

这在音频设备、放大器等电子设备中非常常见，可以调节音量和信号增益。

6. 滤波功能：电阻可以用于滤波电路中，起到滤除杂散信号和调整信号频率的作用。

通过结合电容、电感等元件，可以构成滤波电路，用于去除电路中的高频或低频噪声，使信号更加纯净和稳定。

7. 电阻切换：电阻可以用于切换电路中的电阻值，实现电路的切换和控制。

通过控制开关或可变电阻，可以改变电路中的电阻值，实现不同的电路状态和功能切换。

8. 电阻匹配：在电路设计中，有时需要将电路的输入输出阻抗进行匹配，以提高信号传输的效果。

通过选取合适的电阻值，可以实现电路的阻抗匹配，提高信号的传输效率和质量。

电阻在电子电路中具有广泛的应用，主要用于限流保护、电压分压、电流检测、温度测量、信号调节、滤波功能、电阻切换和电阻匹配等方面。

电阻的分类和作用
电阻是一种被广泛应用于电路中的被动元件，其主要作用是限制电流
的流动和降低电压。

根据不同的材料、结构和功能，电阻可以分为多
种类型。

1. 固定电阻：这种电阻的阻值是固定不变的，通常由金属或碳等材料
制成。

它们可以用于各种类型的电路中，如直流和交流电路、放大器、滤波器等。

固定电阻有不同的尺寸和形状，例如贴片式、插件式、螺
旋式等。

2. 可变电阻：这种电阻可以通过调节其阻值来改变电路中的参数。

可
变电阻通常由三个引脚组成，其中一个引脚是中间引脚，另外两个是
端子引脚。

可变电阻有许多应用场景，例如音量控制器、灯光调节器等。

3. 热敏电阻：这种电阻具有温度感应特性，在温度升高时其阻值会减小。

热敏电阻通常用于温度传感器中，以测量环境温度。

4. 光敏电阻：这种电阻具有光感应特性，在光线强度变化时其阻值也
会发生变化。

光敏电阻通常用于光传感器中，以检测环境光线的强度。

5. 电位器：这种电阻可以通过旋转或滑动来调节其阻值。

电位器通常由三个引脚组成，其中一个引脚是中间引脚，另外两个是端子引脚。

电位器有许多应用场景，例如音量控制器、灯光调节器等。

总之，不同类型的电阻都有其独特的功能和应用场景。

在设计和制造各种类型的电路时，选择合适的电阻是非常重要的。

电阻的分类和用途电阻是一种电子元件，用于控制电流的大小。

根据电阻的材料、结构和工作原理的不同，可以将电阻分为多种类型。

本文将介绍电阻的分类以及它们在不同领域的用途。

一、电阻的分类1. 固定电阻：固定电阻是最常见的一种电阻，它具有固定的电阻值。

根据材料的不同，固定电阻又可分为碳膜电阻、金属膜电阻、金属氧化物膜电阻等。

碳膜电阻广泛应用于家电、通信设备等领域；金属膜电阻常用于高精度测量电路；金属氧化物膜电阻则适用于高温环境。

2. 可变电阻：可变电阻的电阻值可以通过调节电阻元件来改变。

可变电阻常见的类型有可变电阻器、压敏电阻和光敏电阻。

可变电阻器广泛应用于音量控制、亮度调节等场合；压敏电阻可用于测量压力或力的大小；光敏电阻则可以用于光敏传感器、光控开关等设备。

3. 温度传感电阻：温度传感电阻是根据电阻材料的温度系数来测量温度的电阻。

常见的温度传感电阻有铂电阻和热敏电阻。

铂电阻常用于医疗设备、工业自动化等领域；热敏电阻则广泛应用于温度测量、恒温控制等场合。

4. 功率电阻：功率电阻是一种可以承受较大功率的电阻。

它具有较大的尺寸和散热能力，适用于高功率电路、电机驱动等领域。

5. 高频电阻：高频电阻是专门用于高频电路中的电阻。

它具有较小的尺寸和电感，可以有效地减小电路的干扰和损耗。

二、电阻的用途1. 电子设备：电阻作为电子元件之一，广泛应用于各种电子设备中。

例如，在电视机、手机等家电产品中，电阻用于控制电路的电流和电压，保证设备的正常运行。

2. 通信设备：电阻在通信设备中起到重要的作用。

例如，在电话线路中，电阻用于平衡信号的传输，提高通信质量；在光纤通信中，电阻用于限制电流的大小，保护光纤不受损坏。

3. 电力系统：电力系统中的电阻主要用于测量电流和电压。

例如，在电能表中，电阻用于测量电流，计算电能的消耗；在电力变压器中，电阻用于测量绕组温度，保证变压器的安全运行。

4. 工业自动化：电阻在工业自动化中起到重要的作用。

电阻分类电阻是电流经过物质时所遇到的阻碍程度的一种物理量，它是电阻器的基本元件之一。

电阻的大小决定了电流通过的难易程度，是电路中非常重要的一个参数。

根据电阻的性质和材料，电阻可以分为不同的类型。

常见的电阻类型有固定电阻、变阻器和热敏电阻等。

固定电阻是指电阻值固定不变的电阻器件。

根据电阻值的大小，固定电阻可以分为小功率固定电阻和大功率固定电阻。

小功率固定电阻通常用于电子电路中，用来限制电流或分压。

大功率固定电阻则通常用于电力系统中，用来消耗电能或分配电能。

变阻器是一种可以改变电阻值的电阻器件。

它由一个可调节的滑动触点和一个固定的电阻器组成。

通过改变滑动触点的位置，可以改变电阻值，从而控制电路中的电流或电压。

变阻器广泛应用于电子设备中，如音量控制、亮度调节等。

热敏电阻是一种随温度变化而改变电阻值的电阻器件。

它的电阻值随温度的升高而增大，或随温度的降低而减小。

热敏电阻常用于温度测量和温度控制领域，如温度传感器、温度补偿电路等。

除了按照电阻的类型分类，电阻还可以根据其电阻值的大小进行分类。

常见的电阻值单位是欧姆（Ω），根据电阻值的大小，电阻可以分为大电阻和小电阻。

大电阻通常指电阻值较大的电阻器件，用来限制电流或降低电压。

小电阻则指电阻值较小的电阻器件，用来传输电能或分配电能。

电阻在电路中起着重要的作用。

它可以控制电流的大小，保护电路和电子器件免受过电流的损害。

电阻还可以用来分压，将高电压转换成低电压，使电路中的元件能够正常工作。

此外，电阻还可以用来测量电流和电压，通过测量电阻值来间接测量其他物理量。

电阻是电路中不可或缺的元件，它根据其性质和用途的不同，可以分为固定电阻、变阻器和热敏电阻等类型。

电阻的大小决定了电流通过的难易程度，它在电路中起着控制电流、分压、保护电路和测量电流电压等重要作用。

了解电阻的分类和作用，对于理解和设计电路具有重要意义。

电阻可分为：碳膜电阻：碳膜电阻器是用有机粘合剂将碳墨、石墨和填充料配成悬浮液涂覆于绝缘基体上，经加热聚合而成。

气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

碳膜电阻成本较低，电性能和稳定性较差，一般不适于作通用电阻器。

但由于它容易制成高阻值的膜，所以主要用作高阻高压电阻器。

其用途同高压电阻器金属膜电阻：它是采用高温真空镀膜技术将镍铬或类似的合金紧密附在瓷棒表面形成皮膜，经过切割调试阻值，以达到最终要求的精密阻值，然后加适当接头切割，并在其表面涂上环氧树脂密封保护而成的。

由于它是引线式电阻，方便手工安装及维修，用在大部分家电、通讯、仪器仪表上。

它的耐热性、噪声电势、温度系数、电压系数等电性能比碳膜电阻器优良。

金属膜电阻器的制造工艺比较灵活，不仅可以调整它的材料成分和膜层厚度，也可通过刻槽调整阻值，因而可以制成性能良好，阻值范围较宽的电阻器。

这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高，常常作为精密和高稳定性的电阻器而广泛应用，同时也通用于各种无线电电子设备中。

贴片电阻：是金属玻璃铀电阻器中的一种。

是将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上制成的电阻器。

耐潮湿，高温，温度系数小。

精密电阻：要求电阻的阻值误差、电阻的热稳定性（温度系数）、电阻器的分布参数（分布电容和分布电感）等项指标均达到一定标准的电阻器。

对1Ω（欧姆）以上阻值的电阻，与标识阻值相比±0.5%以内阻值误差的电阻可称为JEPSUN精密电阻，更高精密的可以做到0.01%精度，也就是电子工程师所说的万分之一精度，此类电阻一般为薄膜电阻，使用此材质的电阻一般才能满足生产工艺要求。

这类阻值1Ω以上电阻的普通系列精密度在±5%以上，电子产品上最常见的就是5%精度的电阻，不属于精密电阻范围。

1Ω以下阻值的电阻，一般能达到±1%精密度之内，就算做精密电阻范畴了，因为阻值基数很小，就算是1%的误差，实际的阻值误差已经很小了。

常用的电阻型号
电阻是电子元件中的重要组成部分，它主要起到限流、分压、衰减信号等作用。

在电路设计和维修中，我们经常会用到各种型号的电阻。

下面是常用的电阻型号：
1. 一般用途电阻
一般用途电阻是指在低频电路中使用的电阻，常见的型号有1/4W、1/2W、1W、2W等。

它们的误差范围通常在±5%以内。

2. 精密电阻
精密电阻是指在精密仪器、高精度电子测量仪器等领域中使用的电阻，误差范围通常在±0.01%以内。

常见的型号有1/8W、1/4W、1/2W、1W等。

3. 高压电阻
高压电阻是指在高压电路中使用的电阻，通常用于电视机、电子显微镜、高压发生器等领域。

常见的型号有1W、2W、5W等。

4. 散热电阻
散热电阻主要用于高功率电路中，需要散热才能正常工作。

常见的型号有5W、10W、20W等。

5. 感性电阻
感性电阻主要用于滤波、调制、解调等电路中，常见的型号有
1/8W、1/4W、1/2W等。

以上就是常用的电阻型号，不同型号的电阻适用于不同的电路环境，正确选择电阻型号能够保证电路的稳定性和可靠性。

1．薄膜类在玻璃或陶瓷基体上沉积一层碳膜、金属膜、金属氧化膜等形成电阻薄膜，膜的厚度一般在几微米以下。

（1）金属膜电阻（型号：RJ）。

在陶瓷骨架表面，经真空高温或烧渗工艺蒸发沉积一层金属膜或合金膜。

其特点是：精度高、稳定性好、噪声低、体积小、高频特性好。

且允许工作环境温度范围大（-55～+125℃）、温度系数低（（50～100）×10-6/℃）。

目前是组成电子电路应用最广泛的电阻之一。

常用额定功率有1/8W、1/4W、1/2W、1W、2W等，标称阻值在10W～10MW之间。

（2）金属氧化膜电阻（型号：RY）。

在玻璃、瓷器等材料上，通过高温以化学反应形式生成以二氧化锡为主体的金属氧化层。

该电阻器由于氧化膜膜层比较厚，因而具有极好的脉冲、高频和过负荷性能，且耐磨、耐腐蚀、化学性能稳定。

但阻值范围窄，温度系数比金属膜电阻差。

（3）碳膜电阻（型号：RT）。

在陶瓷骨架表面上，将碳氢化合物在真空中通过高温蒸发分解沉积成碳结晶导电膜。

碳膜电阻价格低廉，阻值范围宽（10W～10MW），温度系数为负值。

常用额定功率为1/8W～10W，精度等级为±5％、±10％、±20％，在一般电子产品中大量使用。

2．合金类用块状电阻合金拉制成合金线或碾压成合金箔制成电阻，主要包括：（1）线绕电阻（型号：RX）。

将康铜丝或镍铬合金丝绕在磁管上，并将其外层涂以珐琅或玻璃釉加以保护。

线绕电阻具有高稳定性、高精度、大功率等特点。

温度系数可做到小于10-6/℃，精度高于±0.01％，最大功率可达200W。

但线绕电阻的缺点是自身电感和分布电容比较大，不适合在高频电路中使用。

（2）精密合金箔电阻（型号：RJ）。

在玻璃基片上粘和一块合金箔，用光刻法蚀出一定图形，并涂敷环氧树脂保护层，引线封装后形成。

该电阻器最大特点是具有自动补偿电阻温度系数功能，故精度高、稳定性好、高频响应好。

这种电阻的精度可达±0.001％,稳定性为±5×10-4％/年，温度系数为±10-6/℃。

电阻国际基本单位电阻是电流通过导体时所遇到的阻碍，是电阻器的基本物理特性之一。

电阻的国际基本单位是欧姆（Ohm，Ω），它是国际单位制中的电学量单位。

下面将从电阻的定义、测量、应用以及电阻的分类等方面进行阐述。

1. 电阻的定义电阻是指电流通过导体时所遇到的阻碍。

一般来说，电阻与导体的材料、长度、横截面积和温度等因素有关。

电阻的大小可以通过欧姆定律来描述，即电阻等于电压与电流之比，即R = V/I，其中R 为电阻，V为电压，I为电流。

2. 电阻的测量测量电阻的常用仪器是万用表或电阻箱。

万用表可以直接测量电阻的阻值，电阻箱可以通过切换不同的电阻值来模拟不同的电阻。

3. 电阻的应用电阻在电路中起到控制电流大小和分配电压的作用。

在电路中，通过串联或并联电阻可以改变电路的总电阻，从而影响电流大小和电压分布。

电阻还广泛应用于电子设备、通信系统、电源系统等领域。

4. 电阻的分类电阻可以根据其性质和用途进行分类。

常见的电阻分类包括可变电阻、固定电阻、可控电阻和非线性电阻等。

可变电阻是指可以调节电阻值的电阻元件，如可调电阻器。

固定电阻是指电阻值固定不变的电阻元件，如电阻器。

可控电阻是指可以通过外部信号调节电阻值的电阻元件，如光敏电阻。

非线性电阻是指电阻值与电流或电压之间的关系不符合欧姆定律的电阻元件，如热敏电阻。

5. 电阻的温度特性电阻的阻值通常会随着温度的变化而变化。

一般情况下，金属导体的电阻随温度的升高而增加，而半导体的电阻随温度升高而减小。

这种温度特性可以通过温度系数来描述，温度系数是指单位温度变化时电阻值的变化率。

电阻作为电学量的基本单位，对于电路的设计和应用具有重要意义。

通过合理选择和使用电阻，可以实现电路的不同功能和性能要求。

同时，了解电阻的相关知识也有助于我们更好地理解和应用电路原理。
