宝马可变气门升程技术讲解

宝马VANOS可变气门正时系统宝马V ANOS可变气门正时系统来源：末知作者：佚名发布时间：2008-01-14宝马的V ANOS系统是一个由车辆发动机管理系统操纵的液压和机械相结合的凸轮轴控制设备。

V ANOS系统基于一个能够调整进气凸轮轴与曲轴相对位置的调整机构。

双V ANOS则增加了对进排气凸轮轴的调整机构。

V ANOS系统根据发动机转速和加速踏板位置来操作进气凸轮轴。

在发动机转速达到最低时，进气门将随后开启以改善怠速质量及平稳度。

发动机处于中等转速时，进气门提前开启以增大扭矩并允许废气在燃烧室中进行再循环从而减少耗油量和废气的排放。

最后，当发动机转速很高时，进气门开启将再次延迟，从而发挥出最大功率。

V ANOS系统极大增强了尾气排放管理能力，增加了输出和扭矩，提供了更好的怠速质量和燃油经济性。

V ANOS系统的最新版是双V ANOS，被用于新M3车型上。

该技术于1992年被首次应用于宝马5系车型的M50发动机上。

『双V ANOS系统即Double V ANOS』在顶置凸轮轴发动机中，凸轮轴通过一根皮带或者链条和齿轮与曲轴相连。

在宝马V ANOS系统发动机内有一根链条和一些链轮。

曲轴驱动排气凸轮上的链轮，排气凸轮链轮被螺栓固定于排气凸轮上，第二套齿轮驱动穿过进气凸轮的第二根链条，进气凸轮上的大链轮没有固定在凸轮上，因为其中间有个大孔，孔内有一套螺旋形的齿，在凸轮的一端有一个外侧也是螺旋形的齿轮，但它太小，无法与大链轮内侧的齿轮相连接。

有一小块杯状带有螺旋形齿轮的金属，其内侧与凸轮相配合，外侧与链轮配合。

V ANOS系统的可变性就是源于齿轮的螺旋形。

杯状装置由作用于受DME（数字式电子发动机管理系统）控制依靠油压的液压机构驱动。

怠速时，凸轮正时延迟。

在非怠速状态下，DME为电磁线圈通电控制油压推动杯状齿轮，在中等转速下推动凸轮提前12.5度，然后在5000转/分时，允许其回到初始位置。

中速运转时推力越大气缸充气越好，扭矩也就越大。

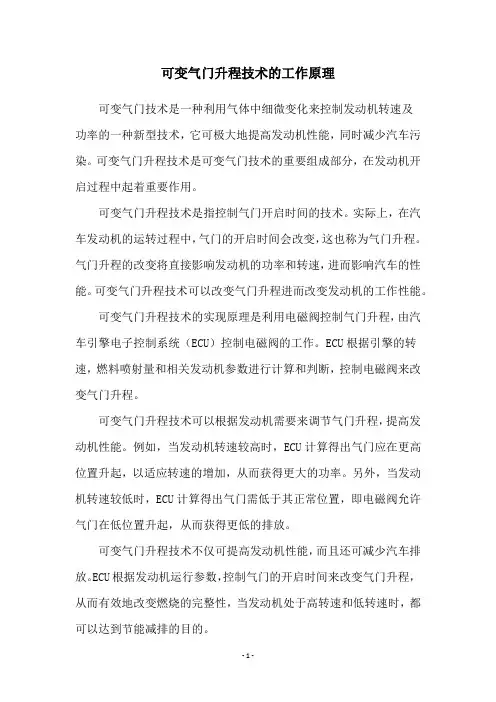

可变气门升程技术的工作原理
可变气门技术是一种利用气体中细微变化来控制发动机转速及
功率的一种新型技术，它可极大地提高发动机性能，同时减少汽车污染。

可变气门升程技术是可变气门技术的重要组成部分，在发动机开启过程中起着重要作用。

可变气门升程技术是指控制气门开启时间的技术。

实际上，在汽车发动机的运转过程中，气门的开启时间会改变，这也称为气门升程。

气门升程的改变将直接影响发动机的功率和转速，进而影响汽车的性能。

可变气门升程技术可以改变气门升程进而改变发动机的工作性能。

可变气门升程技术的实现原理是利用电磁阀控制气门升程，由汽车引擎电子控制系统（ECU）控制电磁阀的工作。

ECU根据引擎的转速，燃料喷射量和相关发动机参数进行计算和判断，控制电磁阀来改变气门升程。

可变气门升程技术可以根据发动机需要来调节气门升程，提高发动机性能。

例如，当发动机转速较高时，ECU计算得出气门应在更高位置升起，以适应转速的增加，从而获得更大的功率。

另外，当发动机转速较低时，ECU计算得出气门需低于其正常位置，即电磁阀允许气门在低位置升起，从而获得更低的排放。

可变气门升程技术不仅可提高发动机性能，而且还可减少汽车排放。

ECU根据发动机运行参数，控制气门的开启时间来改变气门升程，从而有效地改变燃烧的完整性，当发动机处于高转速和低转速时，都可以达到节能减排的目的。

总而言之，可变气门升程技术是一种新型的技术，可以在控制发动机转速及功率的同时，提高发动机性能，减少汽车污染。

它有效地改变气门升程，提高发动机性能，达到节能减排的目的。

如今，它已经被广泛应用于汽车发动机，为汽车性能和污染减少做出了重大贡献。

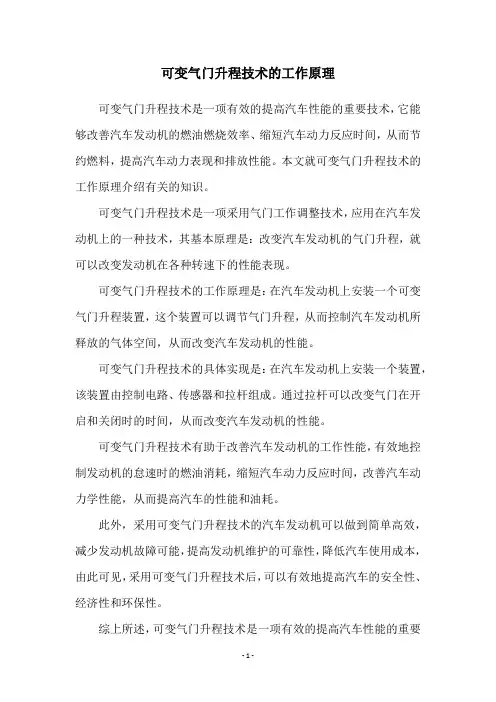

可变气门升程技术的工作原理
可变气门升程技术是一项有效的提高汽车性能的重要技术，它能够改善汽车发动机的燃油燃烧效率、缩短汽车动力反应时间，从而节约燃料，提高汽车动力表现和排放性能。

本文就可变气门升程技术的工作原理介绍有关的知识。

可变气门升程技术是一项采用气门工作调整技术，应用在汽车发动机上的一种技术，其基本原理是：改变汽车发动机的气门升程，就可以改变发动机在各种转速下的性能表现。

可变气门升程技术的工作原理是：在汽车发动机上安装一个可变气门升程装置，这个装置可以调节气门升程，从而控制汽车发动机所释放的气体空间，从而改变汽车发动机的性能。

可变气门升程技术的具体实现是：在汽车发动机上安装一个装置，该装置由控制电路、传感器和拉杆组成。

通过拉杆可以改变气门在开启和关闭时的时间，从而改变汽车发动机的性能。

可变气门升程技术有助于改善汽车发动机的工作性能，有效地控制发动机的怠速时的燃油消耗，缩短汽车动力反应时间，改善汽车动力学性能，从而提高汽车的性能和油耗。

此外，采用可变气门升程技术的汽车发动机可以做到简单高效，减少发动机故障可能，提高发动机维护的可靠性，降低汽车使用成本，由此可见，采用可变气门升程技术后，可以有效地提高汽车的安全性、经济性和环保性。

综上所述，可变气门升程技术是一项有效的提高汽车性能的重要
技术，它的工作原理是：通过控制汽车发动机气门升程，从而改变汽车发动机的性能。

可变气门升程技术在节约燃料、提高汽车动力性能、改善节气门工作性能、延长发动机使用寿命、改善环保等方面都具有重要作用。

可变气门正时技术可变气门正时技术几乎已成为当今发动机的标准配置，为了进一步挖掘传统燃机的潜力，工程人员又在此基础上研发出可变气门升程技术，当二者有效的结合起来时，则为发动机在各种工况和转速下提供了更高的进、排气效率。

提升动力的同时，也降低了油耗水平。

● 配气相位机构的原理和作用我们都知道，发动机的配气相位机构负责向气缸提供汽油燃烧做功所必须的新鲜空气，并将燃烧后的废气排出，这一套动作可以看做是人体吸气和呼气的过程。

从工作原理上讲，配气相位机构的主要功能是按照一定的时限来开启和关闭各气缸的进、排气门，从而实现发动机气缸换气补给的整个过程。

那么气门的原理和作用又应该怎么理解呢？我们可以将发动机的气门比作是一扇门，门开启的大小和时间长短，决定了进出的人流量。

门开启的角度越大，开启的时间越长，进出的人流量越大，反之亦然。

同样的道理用于发动机上，就产生了气门升程和正时的概念。

气门升程就好象门开启的角度，气门正时就好象门开启的时间。

以立体的思维观点看问题，角度加时间就是一个空间的大小，它也决定了在单位时间的进、排气量。

● 可变气门正时和升程技术可以使发动机的“呼吸”更为顺畅自然发动机的气门通常由凸轮轴带动，对于没有可变气门正时技术的普通发动机而言，进、排气们开闭的时间都是固定的，但是这种固定不变的气门正时却很难顾与到发动机在不同转速和工况时的需要。

前面说过发动机进、排气的过程犹如人体的呼吸，不过固定不变的“呼吸”节奏却阻碍了发动机效率的提升。

如果你参加过长跑比赛，就能深刻体会到呼吸节奏的把握对体能发挥的重要性——太急促或刻意的屏息都可能增加疲劳感，使奔跑欲望降低。

所以，我们在长跑比赛时往往需要不断按照奔跑步伐来调整呼吸频率，以便时刻为身体提供充足的氧气。

对于汽车发动机而言，这个道理同样适用。

可变气门正时和升程技术就是为了让发动机在各种负荷和转速下自由调整“呼吸”，从而提升动力表现，提高燃烧效率。

● 可变气门正时技术前面说过气门正时控制着气门的开启时间，那么VVT（可变气门正时）技术是如何工作的呢？它又是怎样达到提升效率、节约燃油的效果呢？——气门重叠角对发动机性能的影响当发动机处在高转速区间时，四冲程发动机的一个工作冲程仅需千分之几秒，这么短的时间往往会引起发动机进气不足和排气不净，影响发动机的效率。

宝马VANOS发动机技术电子气门控制系统的工作原理电子气门控制系统的工作原理电子气门控制系统的工作原理与人类在身体紧张时的状态类似。

假设您去跑步。

您身体所吸进的空气质量将由肺来调节。

您会不由自主地深吸气并由此为肺提供较多的空气，以便在身体中进行能量转换。

如果您现在由跑步换成一种较慢的步法，例如散步，则身体需要的能量和空气相对减少。

您的肺将以平缓呼吸的方式对此进行自动调节。

在这种情况下，如果您在嘴上堵上一块手帕呼，吸将非常费力。

在电子气门控制系统的新鲜空气进气装置中“取消了”节气门（与手帕类似）。

气门升程肺根据空气需要量进行调节。

发动机可以自由呼吸。

在发动机电子气门控制系统进气过程中，节气门几乎一直打开一个合适的角度，以保证出现一个50 mbar 的近似真空。

负荷控制通过气门的关闭时刻实现。

与通过节气门实现负荷控制的普通发动机相比，在进气系统中只产生一个较小的真空，也就是说省去了产生真空的能耗，通过进气过程中较小的功率损失获得较高的效率。

与柴油发动机不同在常规汽油发动机中，进气量通过加速踏板和节气门进行调节并按化学计算比例ë =1 喷射所需要的燃油量。

在带电子气门控制系统的发动机上所吸进的空气量由气门的开启升程和开启持续时间决定。

通过精确控制供油量这里也能实现按ë =1 运行。

与此相反，带汽油直接喷射和浓度分区功能的发动机，在较宽的负荷范围内以低燃油空气混合比工作。

昂贵且易受硫腐蚀的废气后处理装置，例如直喷式汽油发动机上使用的在带有电子气门控制系统的发动机上因此就不需要了。

宝马VANOS发动机技术图中每个进气门分别有两组凸轮控制，一组是高速凸轮，一组是低速凸轮。

红色圆框内就是可变气门行程的控制机构。

当发动机在低转速范围时，红色的控制活塞是落在气门座内的。

这样高速凸轮只能驱动气门座向下行程而不能带动整个气门动作，整个气门由低速凸轮驱动气门顶向下行程，这样获得的气门开度就较小。

当发动机在高转速范围时，红色的控制活塞在液压的驱动下从气门座推入到气门顶中，等于是把气门座和气门刚性的连接在一起，当高速凸轮驱动气门座时就能带动气门向下行程获得较大的气门开度。

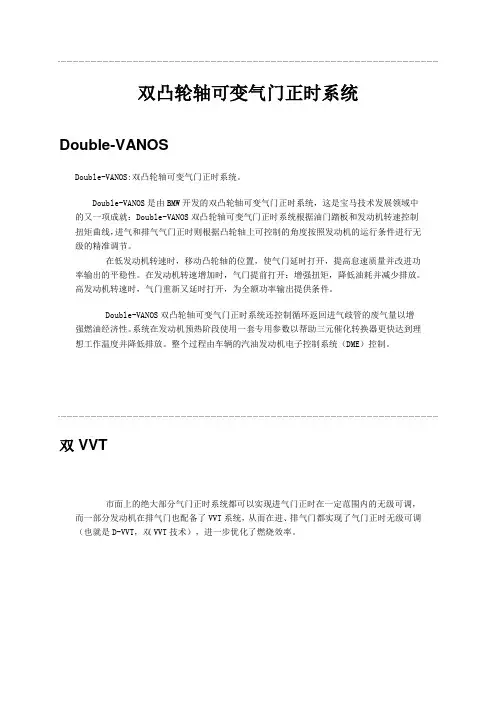

双凸轮轴可变气门正时系统Double-VANOSDouble-VANOS:双凸轮轴可变气门正时系统。

Double-VANOS 是由 BMW 开发的双凸轮轴可变气门正时系统，这是宝马技术发展领域中 的又一项成就：Double-VANOS 双凸轮轴可变气门正时系统根据油门踏板和发动机转速控制 扭矩曲线， 进气和排气气门正时则根据凸轮轴上可控制的角度按照发动机的运行条件进行无 级的精准调节。

在低发动机转速时，移动凸轮轴的位置，使气门延时打开，提高怠速质量并改进功率输 出的平稳性。

在发动机转速增加时，气门提前打开：增强扭矩，降低油耗并减少排放。

高发 动机转速时，气门重新又延时打开，为全额功率输出提供条件。

Double-VANOS 双凸轮轴可变气门正时系统还控制循环返回进气歧管的废气量以增强燃 油经济性。

系统在发动机预热阶段使用一套专用参数以帮助三元催化转换器更快达到理想工 作温度并降低排放。

整个过程由车辆的汽油发动机电子控制系统（DME）控制。

双 VVT市面上的绝大部分气门正时系统都可以实现进气门正时在一定范围内的无级可调， 而一 部分发动机在排气门也配备了 VVT 系统，从而在进、排气门都实现了气门正时无级可调（也 就是 D-VVT，双 VVT 技术），进一步优化了燃烧效率。

传统的 VVT 技术通过合理的分配气门开启的时间确实可以有效提高发动机的效率和燃 油经济性，但是这项技术也有局限性和自身的瓶颈。

不过在此基础上，通过引入可变气门升 程技术可以弥补 VVT 的缺憾，从而使发动机的呼吸更为顺畅、自然。

我们都知道，发动机实质的动力表现是取决于单位时间内气缸的进气量。

前面说过，气 门正时代表了气门开启的时间，而气门升程则代表了气门开启的大小。

从原理上看，可变气 门正时技术也是通过改变进气量来改善动力表现的， 但是气门正时只能提前或者推迟气门开 启的时间， 并不能有效改善气缸内单位时间的进气量， 因此对于发动机动力性的帮助是有限 的。

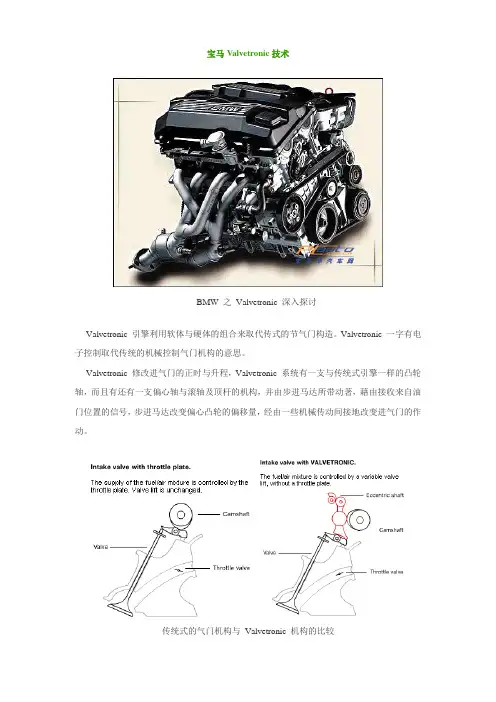

宝马Valvetronic技术BMW 之Valvetronic 深入探讨Valvetronic 引擎利用软体与硬体的组合来取代传式的节气门构造。

Valvetronic 一字有电子控制取代传统的机械控制气门机构的意思。

Valvetronic 修改进气门的正时与升程，Valvetronic 系统有一支与传统式引擎一样的凸轮轴，而且有还有一支偏心轴与滚轴及顶杆的机构，并由步进马达所带动著，藉由接收来自油门位置的信号，步进马达改变偏心凸轮的偏移量，经由一些机械传动间接地改变进气门的作动。

传统式的气门机构与Valvetronic 机构的比较Valvetronic 引擎主要是利用无段可变进气升程的控制，来取代原有节气阀的功能，Valvetronic 有一只独立的电脑它与引擎管理系统分开，由数位引擎管理系统结合一40MHz 32 位元的电脑构成网路。

Valvetronic 能降低保养维修的费用、增加冷车时的运转性能、减少排放的废气，并且提供引擎较平滑的运转，Valvetronic引擎由于其燃油的雾化性能相当好，因此不必特别使用某种等级的汽油。

Valvetronic 能让引擎的呼吸更顺畅，燃油的消耗约减少10%，在引擎低速运转有著极为良好的燃油效率，在将来2008 新的二氧化碳规定中Valvetronic 将是BMW 重要的一环。

操作：传统的气门空气进气量是由节气阀所控制燃油喷射系统监视著经有流通节气阀的空气流量，来决定引擎燃烧时所须要的燃油量，也就是说当节气阀打得愈开时，流入燃烧室的空气也就愈多。

在较轻的节气门时，节气阀部分甚至接近关闭。

在活塞仍在运转时，部份的空气进入进气歧管，这时在燃烧室与节气门之间的进气歧管存在部份的真空，吸力与泵浦抵抗的活塞，浪费能量，工程师将这个现象称为“泵浦流失”（Pumping loss），当怠速运转，节气门只开启一部份，因此有更多的能量损失。

改进马达的螺旋齿轮改变偏心轴的旋转量，带动中摇臂并传统的凸轮轴互连动著，再压传至摇臂最后才压下气门。

可变气门升程的工作原理
1。

可变气门正时和升程电子控制系统，我们称之为VTEC。

是本田的专有技术。

它能随着发动机转速、负荷、水温等运行参数的变化，适当调整气门正时和气门升程，使发动机在高、低转速下都能达到最高效率。

2.在VTEC系统中，进气凸轮轴上有三个凸轮面，分别推动摇臂轴上的三个摇臂。

发动机在低转速或低负荷时，三个摇臂之间没有连接，左摇臂和右摇臂分别推动两个进气门，使其具有不同的正时和升程，从而形成空气挤压效应；
3.此时中间的高速摇臂并不提升气门，只是在摇臂轴上做无效运动。

当转速不断增加时，发动机的传感器会将监测到的负荷、转速、车速、水温等参数发送给计算机，计算机会对这些信息进行分析处理。

当需要换成高速模式时，电脑发出信号打开VTEC电磁阀，压力油进入摇臂轴推动活塞，使三个摇臂连成一体，两个阀门都工作在高速模式；
4.当发动机转速降低，需要再次改变气门正时时，计算机再次发出信号，打开VTEC电磁阀的压力启动，使压力油排出，阀门再次回到低速工作模式。

宝马valvetronic工作原理宝马Valvetronic是一种进气门扭矩的可变控制系统，它采用了一种创新的技术，通过电子控制逐渐取代了传统的油门阀控制进气量。

这项技术的引入极大地提高了发动机的效率，并提供了更加灵敏和平顺的加速体验。

那么，宝马Valvetronic是如何工作的呢？我们将一步一步地解析它的工作原理。

首先，让我们从Valvetronic系统的结构开始。

Valvetronic系统主要由三个部分组成：可变气门升程机构、电子控制单元和传感器系统。

可变气门升程机构安装在发动机的气门部分，用于控制进气门的开启和关闭。

电子控制单元负责接收和处理发动机的相关信息，以确定所需的进气量，并控制可变气门升程机构的工作。

传感器系统则用于监测各种参数，如发动机转速、油门位置和进气压力等，以提供准确的数据供电子控制单元使用。

Valvetronic系统的工作原理可以概括为以下几个步骤：第一步，传感器检测。

当启动发动机时，传感器系统会监测各种参数，并将这些数据传送给电子控制单元。

这些参数包括发动机的转速、油门位置、冷却水温度和气温等。

第二步，计算进气量。

根据传感器系统提供的数据，电子控制单元会使用预设的算法和映射表来计算所需的进气量。

这个过程可以实时调整，以适应不同的驾驶条件和路况。

第三步，控制可变气门升程机构。

一旦电子控制单元计算出所需的进气量，它将相应地调整可变气门升程机构。

这个机构由凸轮轴和可变气门升程调节器组成，通过控制凸轮轴的旋转角度和可变气门升程调节器的工作来改变气门的开启和关闭。

这种变化可以在不更换凸轮轴的情况下实现，从而提供更大的灵活性。

第四步，发动机响应。

通过控制可变气门升程机构，Valvetronic系统可以实现准确的进气量控制。

这种精确的控制使发动机能够更快地响应驾驶者的指令，并提供更加平滑和环保的加速性能。

总的来说，宝马Valvetronic系统的工作原理是通过电子控制单元控制可变气门升程机构，实现发动机进气量的精确调节。

目前，将全气门控制系统使用在量产车上的厂商主要有三家，分别是宝马，英菲尼迪和菲亚特。

它们分别以不同的方式实现了气门正时和升程的无级可变，从而达到了利用控制气门开度来控制进气量的目的。

从目前看，那么这三种气门技术又有何相似和不同呢？相关技术解析请点击查看：呼吸之道解析可变气门正时/升程技术详解菲亚特Multiair电磁液压进气系统在这里，我们所讨论的三种气门升程技术，包括宝马的Valvetronic，英菲尼迪的VVEL 和菲亚特的Multiair，他们的共同点就是使用气门升程的变化来控制进气量。

而气门升程分段可调的本田vtec，奥迪AVS技术等不包括在内。

这三项技术的最大优势就是利用气门升程控制进气，节气门的作用被弱化或者是取消，大大降低了泵气损失，使得发动机进气迟滞的现象大大减轻，直接提升了发动机响应速度。

而且由于进气不在存在迟滞，因此发动机的点火和配气的配合也更精确，使得发动机效率得到提升，减低油耗和排放。

从最终目的上看，这三者的效果是基本相同的，不过他们的具体工作原理和结构都不小差距。

首先，我们简单看一下这三种技术的结构和原理。

首先是名气最大的宝马Valvetronic，它利用一根附加的偏心轴，步进马达和一些中置摇臂，来控制气门的开启和关闭。

系统借由步进电机偏心凸轮的偏移量，再一系列机械传动后间接地改变进气门的升程大小。

从图上看，宝马的Valvetronic的主要部件包括偏心轴驱动电机、偏心轴驱动齿轮、偏心轴、凸轮轴、中间杠杆和滚子轴承。

当系统工作时，电机驱动偏心轴齿轮改变相位，从而带动中间杠杆的角度，此时凸轮轴驱动中间杠杆，完成气门的开启和关闭。

当系统工作时，凸轮轴，中间杠杆和滚子轴承是通过一系列联动的来驱动气门的，所以在系统高速运转时，这一系列摇臂和连杆就会产生较大的惯性，因此想要获得高转速也越困难，因此Valvetronic技术并不适合用于超高转速发动机，这也就是宝马M的V8，V10发动机不使用Valvetronic的原因。

可变气门升程的原理嘿，咱今儿来聊聊可变气门升程这玩意儿的原理哈！你说这汽车发动机啊，就好比人的心脏，那可变气门升程呢，就像是给心脏加了个神奇的魔法。

想象一下哈，发动机在工作的时候，进气和排气就像呼吸一样重要。

而可变气门升程呢，就是能让这个呼吸变得更灵活、更高效。

一般的气门升程就像是走固定的步伐，一步一步的，没啥变化。

但可变气门升程可不一样啦，它就像个舞蹈高手，能根据不同的情况跳出不一样的舞步来！它是怎么做到的呢？其实啊，就是通过一些巧妙的设计和控制。

好比说，在低转速的时候，不需要那么大的进气量，它就把气门升程调小一点，这样既节省了能量，又让发动机运行得更平稳。

可要是到了高转速，需要大量进气的时候呢，嘿，它就把气门升程一下子调大了，让更多的空气能快速进入，就像给发动机打了一针兴奋剂！这就好像跑步一样，慢跑的时候咱小步跑就行，可要是冲刺了，那不得大步迈开腿呀！可变气门升程不就是这样嘛，能根据发动机的需要随时调整，多厉害呀！你再想想，要是没有可变气门升程，那发动机得多费劲呀！就像人跑步一直用一个固定的步伐，肯定跑不快也跑不远呀。

有了可变气门升程，发动机就能更轻松地应对各种情况啦，动力更强，油耗还能降低呢！咱普通开车的人可能感觉不出来那么细微的变化，但你想想，车开起来更顺了，更有力了，不就是它在背后默默工作的成果嘛。

而且啊，这可变气门升程技术还在不断发展呢！以后肯定会越来越厉害，让我们的车开起来更爽。

你说这科技发展得多快呀，以前想都不敢想的事儿，现在都成现实啦！总之呢，可变气门升程就是汽车发动机的一个大宝贝，让我们的车变得更棒！咱可得好好感谢那些发明和改进这项技术的人，让我们能享受到这么好的驾驶体验。

你说是不是呀？。

坐奔驰、开宝马”这句在中国耳熟能详的谚语，充分体现了这两个品牌在国人心目中的位置。

是啊，乘坐奔驰、驾驶宝马何尝不是我们的梦想。

为什么要乘坐奔驰？很简单，舒适、气派。

那为什么要驾驶宝马呢？原因也许有很多，拥有动力强劲、技术先进的发动机应该是最吸引大家之处。

本文将对宝马6系、7系车型上装备的N62发动机一探究竟。

发动机技术参数N62是宝马量产发动机系列中的最新研究成果，按排量分为B36（3.6 L）和 B44（4.4L）两个系列（表1）。

宝马公司将会逐步用N62发动机替代目前正在使用的M62发动机。

迷宫式分离器发动机燃烧过程中会产生曲轴箱废气（窜缸混合气），N62发动机可将其从曲轴箱导入到汽缸盖罩内的迷宫式分离器中。

经过分离处理，沉积在迷宫式分离器壁上的机油通过机油吸管流入汽缸盖内，然后从那里流回到油底壳中。

剩余气体可通过压力控制阀（如图1中5所示）导入进气系统，供给发动机进行燃烧。

N62发动机2个汽缸盖罩上各集成1个带压力控制阀的迷宫式分离器。

水冷发电机宝马N62发动机所配套的发电机功率高达2500W，由于工作时产生的热量较大，依靠风扇无法满足发电机的冷却需要，所以该发电机由发动机的冷却系统进行冷却是不错的解决方案。

同时，这种冷却方式还可保证发电机冷却效果更加稳定和均匀。

该发电机采用了无电刷设计，并安装在1个通过法兰连接到发动机缸体上的铝质外壳中，发电机外壁周围有发动机冷却液流过（图2）。

该发电机还新增了DME控制单元的BSD接口（位串行数据接口）。

发电机可以通过BSD接口（位串行数据接口）主动与发动机控制单元进行通信。

发电机将自身数据（如型号和制造商）传输给DME，从而将发动机控制单元的计算结果和相关规定与安装的发电机类型相匹配。

电子气门控制系统电子气门控制系统是VANOS（可变凸轮轴控制系统）和气门升程调节系统的总称。

它以这种组合的方式控制进气门的开启时刻、关闭时刻和开启升程。

在节气门打开的情况下进气量通过调节气门升程来设定，这样就能确定出最佳的汽缸进气量，从而降低耗油量。

宝马valvetronic工作原理宝马是一家享有盛誉的汽车制造商，其独特的技术和创新产品一直受到消费者的青睐。

其中，Valvetronic发动机技术就是宝马引以为傲的一项创新。

Valvetronic是宝马自主研发的一种可变气门升程技术，有效地提高了发动机的燃油经济性、动力性和排放性能。

本文将详细介绍宝马Valvetronic工作原理。

一、Valvetronic技术概述Valvetronic技术是宝马于2001年首次引入的发动机控制系统。

传统的发动机气门控制是通过凸轮轴控制气门开闭的时间和升程，而Valvetronic技术则通过可变气门升程来控制发动机输出功率和燃油消耗。

通过调整气门升程，Valvetronic系统能够根据实际运行情况更加高效地控制气门的开闭，从而提高发动机的燃油经济性和动力性。

二、Valvetronic系统组成Valvetronic系统由多个组件组成，主要包括电子控制单元（ECU）、执行器和传感器。

电子控制单元（ECU）是系统的核心，负责接收传感器反馈的数据，并根据这些数据计算出合适的气门升程。

执行器则根据ECU的指令来调整发动机气门的升程。

而传感器则用于监测发动机状况，例如排气温度、气门位置等。

三、工作原理Valvetronic系统的工作原理如下：1. 接收传感器反馈数据：Valvetronic系统通过传感器监测并接收发动机的工作状态数据，包括发动机负荷、转速、油门开度以及气门的位置等。

2. 基于数据计算合适的气门升程：电子控制单元（ECU）根据接收到的数据，通过内部算法计算出最合适的气门升程。

这个计算包括了自动调整气门的开闭时间和升程，从而实现更好的燃烧效率。

3. 调整气门升程：ECU通过发送信号给执行器，调整气门升程。

执行器会根据接收到的信号实时调整气门的开闭时间和升程，以满足ECU计算出的最佳数值。

4. 优化燃烧效率：通过控制气门的开闭时间和升程，Valvetronic系统能够精确控制气门的进气量，从而实现优化的燃烧效率。

vvl工作原理汽车是现代社会中最为普及的交通工具之一，而其中最为基本的组成部分之一就是发动机。

而在发动机的部件中，VVL技术是一项非常重要的进步，可有效提高发动机的燃油效率、动力性能和排放性能。

下面，我将为大家介绍一下VVL工作原理。

一、VVL简介VVL即可变气门升程和可变气门时机技术（Variable Valve Lift and Variable Valve Timing）,是在发动机活塞上下运动形成压缩、爆炸、排放、进气等四个工作循环的基础上，通过对气门升程和时机进行可变调节，使得进气口和排气口可以在不同的角度和时间内开放和关闭，从而优化发动机的工作条件，提高其汽车性能。

VVL技术在各大汽车厂商中的应用较为广泛，如本田的i-VTEC、丰田的VVT-L、宝马的VANOS等等。

二、VVL的作用VVL的作用主要有以下几个方面：1、提高燃油效率VVL技术可以有效地优化发动机的燃油效率，提高汽车的里程数。

因为它可以根据行驶的速度和负载大小等条件，调整进气口和排气口的开启时间和角度，从而使得汽车发动机运转更加高效。

2、提高动力性能VVL技术可以进一步增强汽车发动机的动力性能，让汽车更加轻松地应对各种路况和驾驶需求，提高其行驶稳定性和可靠性。

同时，还可以帮助驾驶员更加轻松地进行快速加速和超车等操作。

3、改善排放性能VVL技术在运行时能够更好地控制发动机的燃油燃烧效率，从而减少大气污染和二氧化碳的排放，达到更好的环保效果。

这也是目前汽车厂商越来越注重推广和普及VVL技术的原因之一。

三、VVL的工作原理VVL技术的工作原理比较复杂，可以分为四个阶段：1、低速运行阶段当汽车发动机在低速运行时，VVL技术会调整气门区域（Cam Profile），使得气门开启的时间和角度适合低速运行状态，从而提高发动机的燃油效率和动力性能。

2、高速运行阶段当汽车发动机在高速运行时，VVL技术会自动调整气门区域，使得气门的开启时间和角度适合高速运行状态。
