消防系统设计毕业设计论文消防系统设计摘要消防系统是一种非常重要的安全设备，在各种建筑物、公共场所和工厂中都得到应用。
本文介绍了一种基于自动控制的消防系统设计方案，强调了自动控制的优势。
针对建筑物的不同特点，该系统分为一般建筑、高层建筑和工厂建筑三种。
该系统通过获得来自传感器的数据并通过计算机进行处理，实现对火灾的自动识别和报警。
通过该设计方案，消防系统在安全性、稳定性和可靠性方面得到充分保障。
关键词：消防系统、自动控制、传感器、报警、稳定性AbstractThe fire protection system is a very important safety equipment that is being applied in various buildings, public places, and factories. This paper introduces a fire protection system design based on automatic control and emphasizes the advantages of automatic control. According to the different characteristics of buildings, the system is divided into three types: general buildings, high-rise buildings, and factory buildings. The system obtains data from sensors and processes them through computers to realize automatic recognition and alarm of fires. Through this design scheme, the fire protection system is fully guaranteed in terms of safety, stability, and reliability.Keywords: Fire protection system, automatic control, sensor, alarm, stability一、研究背景火灾是一种极其危险的天灾，也是一种非常常见的灾难。
目录摘要 (3)第一章引言 (5)1.1 火灾自动报警系统的发展 (5)1.2 火灾自动报警及联动控制系统的简单介绍 (5)1。
3 办公楼情况说明 (6)第二章办公楼高压配电系统 (7)2。
1 负荷等级的介绍 (7)2。
1。
1 一级负荷 (7)2.1.2 二级负荷 (7)2。
1。
3 三级负荷 (7)2。
2 接线方式的介绍 (7)2。
3 办公楼的负荷分配及接线方式 (9)2。
4 喷淋泵处的末端互投 (11)2.4。
1智能型双电源自动切换开关的简单介绍 (11)2.4.2 智能型双电源自动切换开关的特点 (11)2.4.3 智能型双电源自动切换开关的工作模式 (12)2.4.4智能型双电源自动切换开关的常用类型 (12)2.4。
5 智能型双电源自动切换开关的及其相关器件的选择 (13)第三章消防系统及其平面图的设计 (15)3。
1 常用联动模块及线制的简单介绍 (15)3.1.1 常用模块 (15)3.1.2 消防系统的线制 (17)3.2 办公楼消防系统的设计及系统图说明 (17)3.2。
1 系统总述 (17)3.2。
2 系统图说明 (17)3。
3 火灾探测器的设计与平面图的布置 (19)3.3。
1火灾探测器的种类与性能 (19)3。
3。
2 探测器的选择 (20)3。
3.3 探测器的数量和布置要求 (21)3.3。
4 该办公楼的具体设计 (23)第四章消防联动设备控制 (25)4.1 消防联动的要求和功能 (25)4.1.1 消防联动控制的要求 (25)4.1.2 消防联动控制的功能 (25)4.2 灭火设备的联动控制 (26)4.2。
1 各类灭火装置的控制要求 (26)4。
2.2 喷淋泵的控制 (27)结论 (29)参考文献 (30)附录 (31)致谢 (35)摘要本文通过对一栋办公楼消防自动报警与联动系统的设计，系统的解释了消防系统的设计原则、依据和具体方案的实施等。
论文共包括四个部分,主要是对办公楼消防系统的供电，消防系统的设计和喷淋泵的设计.第一部分主要叙述了火灾报警系统的现状与发展前景，并对一般的报警与联动系统做了简单的介绍，最后对本办公楼做了说明.第二部分主要对消防系统的高压配电系统进行设计，主要介绍了负荷等级，接线方式和供电要求等,并对本系统的主要接线形式作了说明。

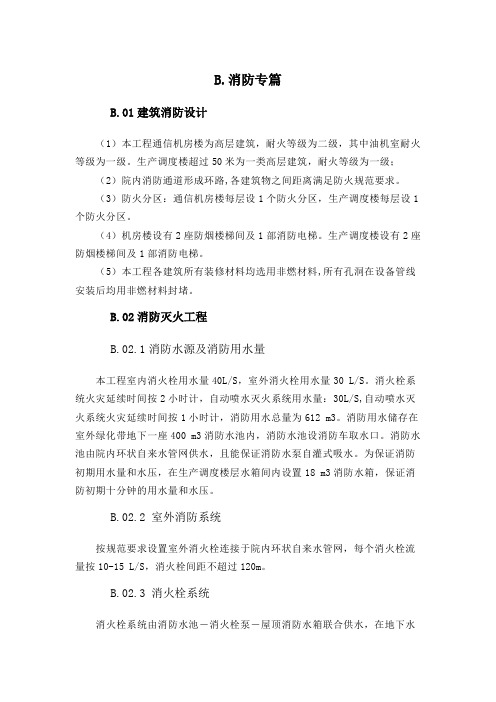

B.消防专篇B.01建筑消防设计（1）本工程通信机房楼为高层建筑，耐火等级为二级，其中油机室耐火等级为一级。
生产调度楼超过50米为一类高层建筑，耐火等级为一级；（2）院内消防通道形成环路,各建筑物之间距离满足防火规范要求。
（3）防火分区：通信机房楼每层设1个防火分区，生产调度楼每层设1个防火分区。
（4）机房楼设有2座防烟楼梯间及1部消防电梯。
生产调度楼设有2座防烟楼梯间及1部消防电梯。
（5）本工程各建筑所有装修材料均选用非燃材料,所有孔洞在设备管线安装后均用非燃材料封堵。
B.02消防灭火工程B.02.1消防水源及消防用水量本工程室内消火栓用水量40L/S，室外消火栓用水量30 L/S。
消火栓系统火灾延续时间按2小时计，自动喷水灭火系统用水量：30L/S,自动喷水灭火系统火灾延续时间按1小时计，消防用水总量为612 m3。
消防用水储存在室外绿化带地下一座400 m3消防水池内，消防水池设消防车取水口。
消防水池由院内环状自来水管网供水，且能保证消防水泵自灌式吸水。
为保证消防初期用水量和水压，在生产调度楼层水箱间内设置18 m3消防水箱，保证消防初期十分钟的用水量和水压。
B.02.2 室外消防系统按规范要求设置室外消火栓连接于院内环状自来水管网，每个消火栓流量按10-15 L/S，消火栓间距不超过120m。
B.02.3 消火栓系统消火栓系统由消防水池－消火栓泵－屋顶消防水箱联合供水，在地下水泵房内设消火栓泵两台。
按规范要求设置室内消火栓，保证室内消火栓有两只水枪的充实水柱同时到达室内任何地方，消火栓箱处设直接启动消防水泵按钮。
屋顶水箱间设试验和检查用消火栓。
B.02.4 灭火器配置按规范要求设置磷酸铵盐干粉手提式灭火器，按严重危险级设计。
B.02.5 自动喷水灭火系统设置范围：走道及研发办公室，地下一层车库设置自动喷水灭火系统。
在地下一层设置1套湿式报警阀组，控制的喷头不超过800个，自动喷水系统按中危险级设置，由消防水池-喷淋水泵-屋顶水箱联合供水，消防水箱出水管接至湿式报警阀组前。
建筑工程中的消防系统设计在建筑工程中，消防系统设计是至关重要的一环。
它旨在保护建筑物及其内部人员免受火灾和其他紧急情况的威胁。
消防系统设计涉及到各种设备和技术的应用，以便及时发现并控制火灾，并为疏散人员提供安全通道。
本文将探讨建筑工程中消防系统设计的关键考虑因素以及常见的解决方案。
一、建筑物类型与用途不同类型和用途的建筑物对消防系统的需求有所不同。
例如，一栋高层办公楼和一座工业厂房所需的消防系统会有明显的差异。
因此，在进行消防系统设计时，首先需要全面了解建筑物的类型和用途，以便根据实际需求进行定制化设计。
二、火灾风险评估火灾风险评估是消防系统设计的重要步骤。
通过评估建筑物内的火灾风险，可以确定所需的消防设备和安全措施。
评估过程通常包括对建筑材料、设备、人员密度等进行分析，并考虑到可能引发火灾的因素。
这些评估结果将指导消防系统设计人员制定有效的灭火方案。
三、消防设备与系统消防设备和系统是保障建筑物安全的核心。
常见的消防设备包括火灾报警系统、自动喷水灭火系统、灭火器、疏散通道等。
消防系统的设计应确保各个设备之间的协调与配合，以提供最佳的火灾控制和扑灭能力。
在选择具体的消防设备和系统时，需考虑建筑物的尺寸、结构、用途等因素，并遵循相关的消防法规和标准。
四、疏散及生命安全建筑工程中的消防系统设计还要考虑到人员疏散和生命安全。
在发生火灾或其他紧急情况时，及时有效地疏散人员至安全区域是至关重要的。
为此，需要确定疏散通道的位置和数量，并确保其畅通无阻。
此外，还需考虑人员密度、紧急出口标识、紧急照明等因素，以提供最佳的疏散条件和生命安全保障。
五、定期检测与维护消防系统设计完成后，并不代表工作的结束。
相反，定期的检测和维护是确保消防系统持续有效运行的关键。
定期检查包括对火灾报警系统、喷水系统、灭火器等的功能测试，并对可能出现的问题进行修复。
此外，需要确保疏散通道的畅通，并进行相应的标识更新。
只有经过定期的检测和维护，消防系统才能始终处于良好状态，确保建筑物及其内部人员的安全。
消防通讯系统的设计与建设要求消防通讯系统是现代建筑中不可或缺的一部分，它在保障人员安全和物业安全方面起着重要的作用。
为了确保消防通讯系统的设计与建设能够达到预期的效果，以下是一些相关要求和注意事项。
1. 系统设计要满足法律法规和标准要求消防通讯系统的设计与建设必须符合国家相关法律法规和标准要求，如《建筑设计防火规范》、《建筑消防设施设计规范》等。
这些法规和标准规定了系统的基本要求和技术指标，确保系统的可靠性和安全性。
2. 系统应具备多种通讯方式消防通讯系统应该具备多种通讯方式，包括有线通讯、无线通讯和移动通讯等。
有线通讯是最基本的方式，可以通过电缆连接各个设备，保证信号的稳定传输。
无线通讯可以作为备用通讯方式，例如在有线通讯故障或火灾烟雾干扰时使用。
移动通讯则可以让消防人员在火灾现场进行实时沟通和指挥。
3. 系统应具备远程监控和控制功能消防通讯系统应该具备远程监控和控制功能，以便及时发现和处理火灾风险。
通过网络连接，消防人员可以远程监控各个设备的状态和报警信息，及时采取措施应对突发情况。
此外，系统还应该具备远程控制功能，可以通过中心控制台对系统进行远程操作和调整。
4. 系统应具备自动报警和联动功能消防通讯系统应该具备自动报警和联动功能，以便在火灾发生时能够及时报警并启动相应的应急措施。
例如，当烟雾传感器检测到烟雾时，系统应该能够自动触发报警器并向相关人员发送警报信息。
此外，系统还应该与其他消防设施进行联动，如自动喷水灭火系统、排烟系统等，以最大程度地减少火灾对人员和财产的损害。
5. 系统应具备备份和恢复功能消防通讯系统应该具备备份和恢复功能，以保证系统的可靠性和稳定性。
系统应该能够自动备份关键数据和配置文件，并能够在系统故障或意外损坏时进行快速恢复。
此外，系统还应该具备故障自动切换功能，当主系统故障时能够自动切换到备用系统，确保系统的连续运行。
6. 系统应定期进行维护和检测消防通讯系统的设计与建设只是第一步，系统的维护和检测同样重要。
建设工程中的消防系统设计与施工在建设工程中，消防系统的设计与施工起着至关重要的作用。
合理的消防系统设计能够保护建筑物及其内部的人员、财产免受火灾的威胁，为紧急情况下的人员疏散提供必要的条件。
本文将围绕消防系统的设计与施工展开讨论，探究其在建设工程中的重要性以及应该遵循的原则。
1. 消防系统设计的重要性消防系统作为建设工程中的重要组成部分，其设计的质量和合理性直接关系到火灾发生时的救援和防范效果。
合理设计的消防系统能够提供及时、有效的灭火手段，迅速控制火势的蔓延，减轻火灾造成的损失。
同时，消防系统的设计也应考虑到建筑物使用过程中可能存在的风险和紧急情况，为人员的疏散和逃生提供必要的条件。
2. 消防系统设计的原则（1）符合法律法规：消防系统的设计需要符合国家相关法律法规的要求，如《建筑设计防火规范》等。
设计师应熟悉并合理运用相关法规，确保消防系统的合规性和可靠性。
（2）区分风险等级：建筑物的不同部位和功能具有不同的火灾风险等级，消防系统的设计应根据不同区域的风险等级进行差异化设计。
例如，火灾风险较高的区域应加强灭火系统的设置，以确保火灾发生时的快速响应。
（3）综合考虑多种因素：消防系统的设计需要综合考虑建筑物的结构、功能、规模等多种因素。
合理布局各个组成部分，确保消防系统的完整性和连贯性。
（4）确保可靠性和可用性：消防系统的设计应确保其设备的可靠性和可用性。
选择优质的材料和设备，进行合理布置和安装，以确保系统在火灾发生时能够正常运行并发挥应有的功能。
3. 消防系统施工的注意事项（1）合格施工团队：消防系统的施工需要由具备相关资质和经验的专业团队完成。
施工团队应熟悉相关施工标准和要求，确保施工质量和安全。
（2）合理布局和安装：在施工过程中，应按照设计要求合理布置各个消防设备和器材。
安装时应注意设备的稳固性和可靠性，确保其能够正常工作。
（3）合规验收和维护：施工完成后，消防系统需要进行合规验收，并定期进行维护和检查。
消防工程施工方案中的消防通信系统规划与建设一、引言消防通信系统是消防工程中的重要组成部分，用于及时、准确地传递火灾警报、联动控制和指挥调度等信息，起到保护人员生命安全和减少财产损失的重要作用。
本文将从消防通信系统规划和建设两个方面进行论述。
二、消防通信系统规划1.需求分析在消防工程施工前，应对场所、建筑结构及消防风险等进行全面的调查和评估，确定消防通信系统的需求。
例如，高层建筑可能需要考虑多层楼间的通信需求，大型商场可能需要考虑联网报警系统与公共广播系统的集成等。
2.系统架构设计在规划消防通信系统时，应结合实际情况设计合理的系统架构。
主要包括控制中心、报警设备、通信设备、联动设备等。
3.防护措施消防通信系统要考虑采用双回路设计，确保系统可靠性。
同时，还要采取防护措施，如备用电源、防雷装置等，以减少故障和事故的发生。
三、消防通信系统建设1.设备选型应根据消防通信系统规划，选择合适的设备和器材进行建设。
选择时要考虑设备的质量、功能、性能和适用性，确保其满足规划中的需求。
2.布线设计消防通信系统的布线设计要科学合理。
根据建筑物的特点和系统的要求，合理规划布线路径，避免干扰和冲突。
同时，要注意采用抗干扰措施，防止信号受到外界干扰而影响通信质量。
3.设备安装与调试安装人员应按照设备的安装手册进行操作，确保设备安装正确、牢固。
安装完成后进行系统的调试和测试，确保系统运行正常。
四、消防通信系统管理与维护1.制定管理制度根据消防通信系统的特点和运行要求，制定相应的管理制度。
包括设定巡检频率、制定维护计划、记录设备运行状态等。
2.定期巡检与维护进行定期巡检，检查设备的运行状态，发现问题及时处理。
同时进行预防性维护，包括设备清洁、内外部连接线的检查和紧固、电源检测等。
3.人员培训对工程人员进行专业培训，提高其对消防通信系统的操作技能和故障排除能力。
同时，进行规范的知识培训，使其对消防通信系统的规划、建设和管理有更深入的理解。
消防系统设计毕业设计论文消防系统设计毕业设计论文随着城市化进程的不断加快，建筑物的数量也不断增加。
与此同时，火灾事故也时有发生，给人们的生命财产安全带来了巨大威胁。
因此，消防系统的设计变得至关重要。
本文将探讨消防系统设计的相关问题，以及如何提高其效能。
第一部分：消防系统设计的背景和意义1.1 火灾事故的危害火灾事故不仅会造成人员伤亡和财产损失，还会对社会经济发展带来严重影响。
因此，建立高效可靠的消防系统是保障人民生命财产安全的重要举措。
1.2 消防系统设计的意义消防系统设计是指根据建筑物的结构和用途，合理配置消防设备和设施，以提供及时有效的火灾报警、灭火和疏散功能。
合理的消防系统设计可以最大程度地减少火灾事故的发生，保护人们的生命财产安全。
第二部分：消防系统设计的要素和原则2.1 消防设备的选择消防设备的选择应根据建筑物的结构和用途来确定。
例如，高层建筑应配备自动喷水灭火系统和疏散楼梯，而工业厂房则需要配备气体灭火系统和火灾报警设备。
2.2 设备布局和通道设计消防设备的布局和通道的设计应符合消防规范和标准。
例如，消防设备应布置在易燃易爆物品存放区域附近，并且通道应保持畅通，以便人员疏散和消防车辆进入。
2.3 消防系统的自动化和智能化随着科技的进步，消防系统的自动化和智能化越来越受到重视。
例如，可以利用传感器和监控系统实时监测建筑物的火灾风险，并自动触发报警和灭火装置。
第三部分：消防系统设计的优化方法3.1 建筑物结构和材料的优化建筑物的结构和材料直接影响火灾的蔓延速度和程度。
因此，在消防系统设计中，应优化建筑物的结构和材料，选择耐火性能好的材料，并合理设计防火隔离带。
3.2 火灾模拟和风险评估通过火灾模拟和风险评估，可以预测火灾发生的可能性和蔓延速度，从而指导消防系统的设计。
例如，可以利用计算机模拟火灾的烟气扩散和温度分布，以确定最佳的疏散通道和灭火设备布置。
3.3 消防系统的维护和管理消防系统的维护和管理是确保其正常运行的关键。
论城市消防通信指挥系统设计刘荣斌（云南金相消防检测有限公司）1引言假如将整个消防系统比喻成一个人。
那么消防通信指挥系统则是人的中枢神经系统，它对于整个消防过程，对于火灾进行有效的控制并及时开展各项抢险救援行动起着至关重要的作用。
指挥系统需要及时的将火灾信息传递给消防指挥中心，让整个消防过程可以迅速展开。
同时，消防通信指挥系统也拥有一定的辅助决策能力，尽量满足消防部队执勤战斗的需要。
随着火灾形势不断改变，为了满足现代化城市发展的消防要求。
消防通信指挥系统也起到越来越重要的作用。
2系统设计的原则在城市消防通信指挥系统设计过程中，系统建设的原则和目的往往容易被忽视。
城市消防通信指挥系统的原则大体上可以分为两种：①技术原则，技术原则决定了系统设计和建设的技术路线和方案；②费用原则，对系统设计和建设的规模、性能等有重大影响。
同时，二者既相互联系也相互矛盾。
引进先进的技术就意味着费用会有所提高。
若限制了系统的设计费用，势必会影响系统的正常使用，一旦发生火灾险情，可能导致较大的经济损失。
城市消防通信指挥系统在设计时，需要做到经济合理、技术先进、安全实用。
3城市消防通信指挥系统的体系结构（如图1）计算机网络技术是城市消防通信指标系统传播信息的手段。
以数据库数据为核心，GIS技术为基本表现手段。
整个系统通过计算机实现从火灾现场的确认，到计算机火灾专用报警，有线/无线通信，出动消防车辆，火场指挥，消防信息显示，消防信息管理综合管理的一体化管理。
在进行设计时以先进的计算机网络技术为基础，结合地理信息技术和通讯技术，实现立体化消防通信指挥系统。
在进行系统设计时，体系结构的设计是关键。
训练模拟子系统，消防信息综合管理子系统，火场指挥子系统，消防有线（无线）通信子系统（工作流程见图2），城市火灾自动报警监控子系统，城市火灾自动报警监控子系统，火警受理子系统等六个子系统组成了现代城市消防通信指挥系统。
4系统设计中需要总体把握的问题4.1软件是灵魂，硬件是手段硬件是系统运行的载体往往都具备成熟的技术和定型的产品。
