GA1,GA2,GB1,GB2,GC1,GC2.是什么意思

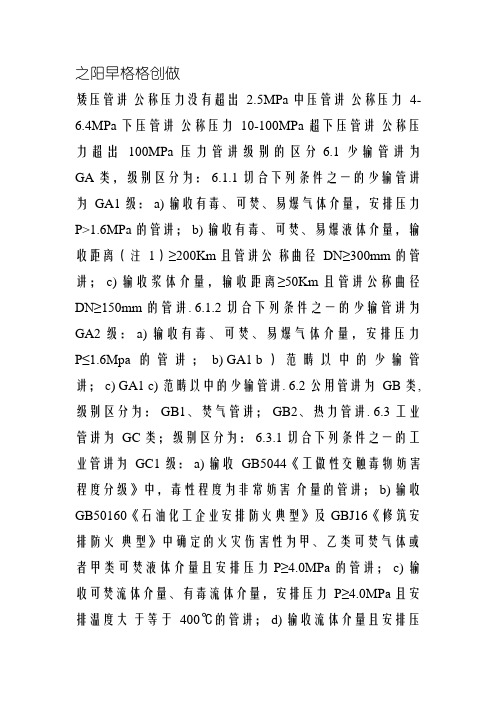

之阳早格格创做矮压管讲公称压力没有超出2.5MPa 中压管讲公称压力4-6.4MPa 下压管讲公称压力10-100MPa 超下压管讲公称压力超出100MPa 压力管讲级别的区分 6.1 少输管讲为GA 类，级别区分为： 6.1.1 切合下列条件之一的少输管讲为GA1 级： a) 输收有毒、可焚、易爆气体介量，安排压力P>1.6MPa 的管讲； b) 输收有毒、可焚、易爆液体介量，输收距离（注1）≥200Km且管讲公称曲径DN≥300mm的管讲； c) 输收浆体介量，输收距离≥50Km且管讲公称曲径DN≥150mm的管讲. 6.1.2 切合下列条件之一的少输管讲为GA2 级： a) 输收有毒、可焚、易爆气体介量，安排压力P≤1.6Mpa的管讲； b) GA1 b）范畴以中的少输管讲； c) GA1 c) 范畴以中的少输管讲. 6.2 公用管讲为GB 类,级别区分为： GB1、焚气管讲； GB2、热力管讲. 6.3 工业管讲为GC 类；级别区分为： 6.3.1 切合下列条件之一的工业管讲为GC1 级： a) 输收GB5044《工做性交触毒物妨害程度分级》中，毒性程度为非常妨害介量的管讲； b) 输收GB50160《石油化工企业安排防火典型》及GBJ16《修筑安排防火典型》中确定的火灾伤害性为甲、乙类可焚气体或者甲类可焚液体介量且安排压力P≥4.0MPa的管讲； c) 输收可焚流体介量、有毒流体介量，安排压力P≥4.0MPa且安排温度大于等于400℃的管讲； d) 输收流体介量且安排压力P≥10.0MPa的管讲. 6.3.2 切合下列条件之一的工业管讲为GC2 级： a) 输收GB50160《石油化工企业安排防火典型》及GBJ16《修筑安排防火典型》中确定的火灾伤害性为甲、乙类可焚气体或者甲类可焚液体介量且安排压力 P<4.0MPa 的管讲； b) 输收可焚流体介量、有毒流体介量，安排压力P<4.0MPa 且安排温度≥400℃的管讲； c) 输收非可焚流体介量、无毒流体介量，安排压力P<10.0MPa 且安排温度≥400℃的管讲； d) 输收流体介量，安排压力P<10.0Mpa 且安排温度<400℃的管讲；注1：输收距离指产天、储藏库、用户间的用于输收商品介量管讲的曲交距离.。

压力管道定义及级别划分[最新] ,压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0(1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

, 压力管道类别、级别, GA类(长输管道), 长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

, GA1级, 符合下列条件之一的长输管道为GA1级:, (1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa 的长输(油气)管道;, (2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户间的用于输送商品介质管道的长度)大于或者等于200km的长输(油气)管道。

, GA2级, GA1级以外的长输(油气)管道为GA2级。

, GB类(公用管道), 公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。

, GB1级, 城镇燃气管道。

, GB2级, 城镇热力管道。

, GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。

, GC1级符合下列条件之一的工业管道为GC1级:(1)输送GB5044,85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道;(2)输送GB50160,1999《石油化工企业设计防火规范》及GB50016,2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道;(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400?的管道。

压力管道定义及分级一、压力管道定义及范围根据《特种设备安全监察条例》（中华人民共和国国务院令2003第373号文）：压力管道，是指利用一定的压力，用于输送气体或者液体的管状设备，其范围规定为最高工作压力大于或者等于0．1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质，且公称直径大于25mm的管道。

二、压力管道分类：（根据TSGR1001-2008《压力管道安装许可规则》、《工业压力管道安全技术监察规程》整理）1.GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

1）符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，最高工作压力P＞4.0MPa 的长输管道；（2）输送有毒、可燃、易爆液体介质，最高工作压力P≥6.4MPa，并且输送距离（指产地、储存地、用户间的用于输送商品介质管道的长度））≥200km的长输管道；2）GA1级以外的长输（油气）管道为GA2级。

2.GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GB1级和GB2级。

1）GB1级：城镇燃气管道；2）GB2级：城镇热力管道。

3.GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺管道、公用工程管道及其他辅助管道，划分为GC1级、GC2级、GC3级。

1）符合下列条件之一的工业管道为GC1级：（1）输送GB 5044－85《职业性接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；（2）输送GB 50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体（包括液化烃），并且设计压力P≥4.0MPa 的管道；（3）输送流体介质并且设计压力P≥10.0MPa，或者设计压力P≥4.0MPa，并且设计温度大于或者等于400℃的管道；2）除以下规定的GC3级管道和介质毒性危害程度、火灾危险性（可燃性）、设计压力和设计温度小于以上GC1级规定的外的其他管道为GC2级。

G C管道管道分类公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-G C管道管道分类压力管道的分类和分级：GA类－－长输管道：定义：指产地、储存库、使用单位用于输送商品介质的管道；分级：分为GA1级和GA2级。

基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；GB类－－公用管道：定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。

分级：分为GB1和GB2两级，GB1级为燃气管道。

GB2级为热力管道。

基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。

GC类－－工业管道：定义：指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道。

包括延伸出工厂边界线，但归属企、事业单位管辖的工艺管线。

分级：GC类分为GC1、GC2和GC3三级。

基本特征：工艺流程种类最多；生产制作环境状态最为复杂；输送介质品种较多和输送条件较苛刻；输送压力和温度高。

GD类－－动力管道：定义：火力发电厂用于输送蒸汽、汽水两相介质的管道；分级：分为GD1级和GD2级。

特征：介质单一，性质明确、压力与温度较高的输送管道；TSG D0001-2009 压力管道安全技术监察规程-工业管道中工业压力管道分级：GC1级符合下列条件之一的工业管道，为GC1级：(1)输送GB 5044—1985《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160—2008《石油化工企业设计防火规范》与GB 50016—2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃），并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质，并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa且设计温度大于或者等于400℃的管道。

压力管道许可类别级别划分摘要：一、压力管道许可类别及级别的定义与划分1.1 压力管道的定义与分类1.2 压力管道许可类别的划分1.3 压力管道级别的划分二、压力管道许可类别的具体内容2.1 GA 类2.2 GB 类2.3 GC 类三、压力管道级别的具体内容3.1 GA1 级3.2 GA2 级3.3 GB1 级3.4 GB2 级3.5 GC1 级3.6 GC2 级3.7 GC3 级四、如何申请压力管道安装许可证4.1 向国家局申请4.2 向省质量技术监督局特种设备安全监察处申请正文：一、压力管道许可类别及级别的定义与划分压力管道是指在承受压力的情况下，用于输送气体、液体和浆体的封闭管道。

根据管道的用途、输送介质的特性以及设计压力的不同，压力管道可以分为不同的类别和级别。

压力管道许可类别主要包括GA 类、GB 类和GC 类。

其中，GA 类主要针对长输管道，GB 类主要针对燃气管道，GC 类主要针对工艺管道。

在级别划分上，GA 类分为GA1 级和GA2 级，GB 类分为GB1 级和GB2 级，GC 类分为GC1 级、GC2 级和GC3 级。

这些级别的划分主要依据设计压力、输送介质的特性以及输送距离等因素。

二、压力管道许可类别的具体内容（一）GA 类GA 类压力管道主要适用于长输管道，包括输送有毒、可燃、易爆气体介质的设计压力大于或等于4.0MPa 的管道；输送有毒、可燃、易爆液体介质，输送距离200km 且管道直径dn300mm 的管道；输送浆体介质，输送距离50km 且管道直径dn150mm 的管道。

（二）GB 类GB 类压力管道主要适用于燃气管道，包括城镇燃气管道、天然气管道、液化石油气管道等。

（三）GC 类GC 类压力管道主要适用于工艺管道，包括输送《危险品化学目录》中规定的毒性程度为急性毒性类别1 介质、急性毒性类别2 气体介质和工作温度高于其标准沸点的急性毒性类别2 液体介质的工艺管道；输送GB50160《石油化工企业设计防火规范》、GB50016《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或者甲类可燃液体（包括液化烃）的工艺管道。

工业管道等级如何划分压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSGR1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1.附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。

B1.2GA2级:GA1级以外的长输(油气)管道为GA2级。

B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。

B2.1GBl级城镇燃气管道。

B2.2GB2级城镇热力管道。

B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB50160－1999《石油化工企业设计防火规范》及GB50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。

中华人民共和国国务院令（第373号）通过并公布的《特种设备安全监察条例》、劳动部关于颁发《压力管道安全管理与监察规定》的通知劳部发〔1996〕140号、
GBT20801[1].4-2006_压力管道规范、压力管道材料等级规定。

压力管道按其用途划分为工业管道、公用管道和长输管道。

压力管道的分类和分级：
一、GA类－－长输管道：
定义：指产地、储存库、使用单位用于输送商品介质的管道；
分级：分为GA1级和GA2级。

基本特征：流程简单；输送距离长和输送压力高；管道有可能通过各种环境与地质的地区；
二、GB类－－公用管道：
定义：指城市或乡镇范围内用于公用事业或民用的燃气管道和热力管道。

分级：分为GB1和GB2两级，GB1级为燃气管道。

GB2级为热力管道。

基本特征：敷设于城镇地下；一般压力较低；选线条件复杂、困难。

工业管道等级如何划分设计类别、级别划分摘自（TSG技术规范）TSG R1001-2008《设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类()长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1GAl级符合下列条件之一的为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。

B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。

B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于或民用的燃气管道和热力管道，划分为GBl级和GB2级。

B2.1GBl级城镇燃气管道。

B2.2GB2级城镇热力管道。

B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999及GB 50016－2006中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。

B3.2GC2级除本规定B3.3规定的GC3级管道外，介质毒性危害程度、火灾危险性(可燃性)、设计压力和设计温度小于B3.1规定的GCl级管道。

B3.3输送无毒、非可燃流体介质，设计压力小于或者等于1.0MPa，并且设计温度大于－20 ℃但是小于185 ℃的管道。

工业管道等级如何划分压力管道设计类别、级别划分摘自国家质量监督检验检疫总局（TSG特种设备技术规范）TSG R1001-2008《压力管道压力管道设计许可规则》，发布：2008年1月8日，实施：2008年4月30日(简称新规则)；1. 附件B压力管道类别、级别B1GA类(长输管道)长输(油气)管道是指产地、储存库、使用单位之间的用于输送商品介质的管道，划分为GA1级和GA2级。

B1.1GAl级符合下列条件之一的长输管道为GA1级：(1)输送有毒、可燃、易爆气体介质，最高工作压力大于4.0MPa的长输管道；(2)输送有毒、可燃、易爆液体介质，最高工作压力大于或者等于6.4MPa，并且输送距离(指产地、储存地、用户问的用于输送商品介质管道的长度)大于或者等于200km的长输管道。

B1.2GA2级: GA1级以外的长输(油气)管道为GA2级。

B2GB类(公用管道)公用管道是指城市或乡镇范围内的用于公用事业或民用的燃气管道和热力管道，划分为GBl级和GB2级。

B2.1GBl级城镇燃气管道。

B2.2GB2级城镇热力管道。

B3GC类(工业管道)工业管道是指企业、事业单位所属的用于输送工艺介质的工艺管道、公用工程管道及其他辅助管道，划分为GCl级、GC2级、GC3级。

B3.1GCl级符合下列条件之一的工业管道为GC1级：(1)输送GB 5044—85《职业接触毒物危害程度分级》中规定的毒性程度为极度危害介质、高度危害气体介质和工作温度高于标准沸点的高度危害液体介质的管道；(2)输送GB 50160－1999《石油化工企业设计防火规范》及GB 50016－2006《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体(包括液化烃)，并且设计压力大于或者等于4.0MPa的管道；(3)输送流体介质并且设计压力大于或者等于10.0MPa，或者设计压力大于或者等于4.0MPa，并且设计温度大于或者等于400℃的管道。
