85.部编物理专题 电功率(解析版)

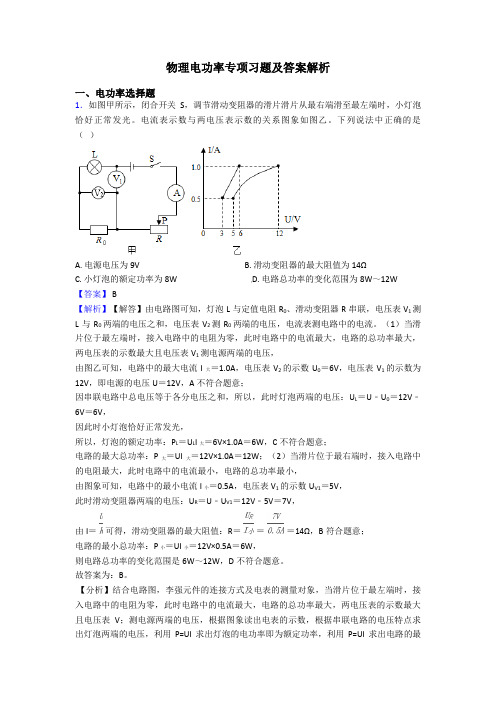

物理电功率专项习题及答案解析一、电功率选择题1．如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图象如图乙。

下列说法中正确的是（）A. 电源电压为9VB. 滑动变阻器的最大阻值为14ΩC. 小灯泡的额定功率为8WD. 电路总功率的变化范围为8W～12W【答案】 B【解析】【解答】由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端的电压之和，电压表V2测R0两端的电压，电流表测电路中的电流。

（1）当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V1测电源两端的电压，由图乙可知，电路中的最大电流I大＝1.0A，电压表V2的示数U0＝6V，电压表V1的示数为12V，即电源的电压U＝12V，A不符合题意；因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压：U L＝U﹣U0＝12V﹣6V＝6V，因此时小灯泡恰好正常发光，所以，灯泡的额定功率：P L＝U L I大＝6V×1.0A＝6W，C不符合题意；电路的最大总功率：P大＝UI大＝12V×1.0A＝12W；（2）当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图象可知，电路中的最小电流I小＝0.5A，电压表V1的示数U V1＝5V，此时滑动变阻器两端的电压：U R＝U﹣U V1＝12V﹣5V＝7V，由I＝可得，滑动变阻器的最大阻值：R＝＝＝14Ω，B符合题意；电路的最小总功率：P小＝UI小＝12V×0.5A＝6W，则电路总功率的变化范围是6W～12W，D不符合题意。

故答案为：B。

【分析】结合电路图，李强元件的连接方式及电表的测量对象，当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V；测电源两端的电压，根据图象读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P=UI求出灯泡的电功率即为额定功率，利用P=UI求出电路的最大总功率；同理，当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图象读出V1的示数和电路中的电流，根据串联电路的电压特点求出R两端电压，利用欧姆定律求出变阻器的最大阻值，利用P=UI求出电路的最小总功率，然后得出电路总功率的变化范围.2．常用于测量家用电器在一段时间内消耗多少电能的仪器是（）A. 电流表B. 电压表C. 电能表D. 验电器【答案】C【解析】【解答】解：A、电流表是测电流大小的仪表，不符合题意；B、电压表测量电压大小，不符合题意；C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，符合题意；D、验电器是用来检验物体是否带电的仪器，不符合题意．故选C．【分析】明确各仪表或仪器的基本作用回答．3．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。

物理九年级下册 电功率（篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．P 2=U 额×I 额=(U -I 额×R )×I 额在“测定小灯泡正常发光时的电阻”的实验中，琪琪和航航设计的电路如图甲所示，电源电压恒为4.5 V ，小灯泡的额定电压为2.5 V 。

琪琪的实验过程如下：(1)她调节滑动变阻器，发现当电压表的示数为2.5 V 时，小灯泡不能正常发光，而航航发现了问题，于是继续向______（选填“左”或“右”）端调节滑动变阻器，使电压表的示数为______V 时，小灯泡才正常发光。

若此时通过小灯泡的电流如图乙所示，电流为______A ，小灯泡正常发光的电阻为______Ω；(2)琪琪将导线cd 的d 端改接到小灯泡a 端，重新测量小灯泡正常发光的电阻，闭合开关她发现电压表的指针________，原因是____________________；(3)她俩重新选择实验器材，不用电压表就测出了I 额＝0.3 A 的小灯泡的额定功率，设计的电路图如图丙所示，请你将下列实验步骤补充完整，并计算出小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为30 Ω）：①将滑动变阻器的电阻调到最大，开关S 闭合，S 1________（选填“闭合”或“断开”），读出电流表的示数为0.2 A ，则电源电压为________V ；②开关S 闭合，S 1________（选填“闭合”或“断开”），调节滑动变阻器的滑片使电流表的示数为________A 时，小灯泡正常发光；③开关S 、S 1均闭合，滑动变阻器的滑片________，读出电流表的示数为0.4 A ； ④小灯泡额定功率P 额＝________ W 。

【答案】左 2 0.4 6.25 反向偏转 电压表正负接线柱接反 闭合 6 断开 0.3 保持不动 0.45【解析】【分析】【详解】(1)[1][2]由图可知，电压表接在了滑动变阻器两端，所以当电压表的示数为2.5V 时，小灯泡两端实际电压为L =4.5V 2.5V=2V U U U =--滑所以不能正常发光，故继续向左移动滑动变阻，使小灯正常发光，则滑动变阻两端电压为=4.5V 2.5V=2V U U U '=--滑额 即：使电压表的示数为2V 时，小灯泡正常发光。

11.2 功率（解析版）考点1 功率的概念及做功的快慢【典例1】（春•霸州市期末）关于功和功率。

下列说法正确的（ ）A ．用相同的力将质量不同的两个物体沿力的方向移动相同的距离所做的功不同B ．功率与时间成反比，所以只要时间短，功率就大C ．做功越多，功率越大D ．有力作用在物体上，物体在力的方向上又移动了距离，则这个力就对物体做了功【答案】D 。

【分析】（1）做功的两个必要因素：作用在物体上的力，物体在力的方向上通过的距离，典例分析＋变式训练考点直击二者缺一不可；（2）功率是描述物体做功快慢的物理量，它等于单位时间内所做的功，功率大则做功快。

【解答】解：A、用相同的力将质量不同的两个物体沿力的方向移动相同的距离，根据W ＝Fs可知，两次所做的功相同，故A错误；BC、由P＝可得功率由功和时间共同决定，反映做功的快慢，功率大则做功快，故BC 错误；D、有力作用在物体上，物体在力的方向上又移动了距离，满足做功的两个要素，故D正确。

故选：D。

【典例2】（2019•厦门模拟）汽车爬坡时，驾驶员的操作是：加大油门，同时将变速器换成低速挡。

加大油门是使发动机发挥最大的功率，换用低速挡是为了减速。

那么，在爬坡时，减小汽车的速度是为了（ ）A．保证安全B．获取更大的动力C．省油D．增大惯性【答案】B。

【分析】当油门调到最大时，功率达最大此时功率无法再增加，由P＝FV可分析减少车速的原因。

【解答】解：爬坡时需要发动机有很大的牵引力，而单靠增大功率无法达到必要的牵引力，而由P＝Fv得：要想使F增大，只能减小速度。

当功率为最大时，速度最小时牵引力最大；故减小速度可以增大发动机的牵引力；而不是为了保证安全；而油量取决于油门的大小，故也无法省油；机械效率取决于损耗能量的多少，而减小速度不会减小能量的损耗；惯性是物体的固有属性，与物体的速度无关，故减小速度不能增大惯性。

故选：B。

【典例3】（春•浦东新区月考）机械功和功率的区别是：前者指物体做功的　多少　，后者是指物体做功的　快慢　（前两空均选填“多少”或“快慢”）。

物理九年级下册电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．则小灯泡额定功率：()121U U UPR-额＝。

在测量小灯泡的电阻的实验中，小灯泡的额定电压为2.5V．（1）为了测量更精确．电压表应选择的量程是0﹣_______（选填“3”或“15”）V．（2）小明按图甲连接好电路后，闭合开关，无论怎样移动滑动变阻器的滑片，发现小灯泡都不亮，电流表有示数，电压表无示数．则故障原因可能是小灯泡_______（选填“短路”或“断路”）（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V，此时电流表的示数如图乙所示，为_______A．（4）接着调节滑动变阻器滑片，让电压逐次下调，使灯丝温度不断降低，小灯泡变暗直至完全不发光，测量数据如下表所示．1234567/V 2.5 2.1 1.7 1.30.90.50.1/A0.260.240.210.190.160.05UI实验次数电压电流综合分析可知，实验中滑动变阻器的滑片逐渐向_______（选填“左”或“右“）端滑动：随着灯丝温度降低，小灯泡的电阻值变_______（选填“大”或“小”）．（5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R1的最大阻值为R0，小灯泡的额定电压为U额．请完成下列实验步骤：①闭合开关S，S1，调节R1的滑片，使电压表的示数为U额；②接着_______；③调节R1的滑片调至最左端，记下电压表示数U1；将R1的滑片调至最右端，记下电压表示数为U2，小灯泡额定功率的表达式：P=_______（用R0、U额，U1、U2表示）【答案】3 短路 0.3 左小保持变阻器R1的滑片位置不动，断开S1闭合S2，移动变阻器R2使电压表不变221UU R（U1﹣U2）【解析】【详解】（1）灯的额定电压为3V ，故为了测量更精确电压表应选择的量程是0﹣3V ．（2）若小灯泡短路，灯不亮，电路为通路，电流表有示数，电压表没有示数，符合题意； 若小灯泡断路，则电压表串联在电路中，电流表没有示数，电压表与电源连通测电源电压有示数，不符合题意；所以故障原因可能是小灯泡短路；（3）排除故障后，调节滑动变阻器滑片使电压表示数为2.5V ，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，读数为0.3A ；（4）根据表中数据，电路中的电流越来越小，由欧姆定律，电路的总电阻越来越大，故实验中滑动变阻器的滑片逐渐向左端滑动； 根据由欧姆定律的变形式U R I=，计算灯的电阻分别为8.3Ω、8.1Ω、7.1Ω……2.0Ω，所以随着灯丝温度降低，小灯泡的电阻值变小； （5）小明还设计了如图丙所示的电路，测出另一小灯泡的额定功率．已知滑动变阳器R 1的最大阻值为R 0，小灯泡的额定电压为U 额．请完成下列实验步骤：①闭合开关S ，S 1，调节R 1的滑片，使电压表的示数为U 额；②接着，保持变阻器R 1的滑片位置不动，再断开S 1闭合S 2，移动变阻器R 2使电压表示数不变；根据等效替代的原理知，此时R 2=R L ；③将R 1的滑片P 调至最左端，记下电压表的示数为U 1；再将R 1的滑片P 调至最右端，记下电压表的示数为U 2，在③中，将R 1的滑片P 调至最左端，R 1连入电路中的电阻为0，电压表的示数为U 1即为电源电压；再将R 1的滑片P 调至最右端，此时两变阻器串联，电压表的示数为U 2，即为R 2的电压，根据串联电路电流相等和欧姆定律可得：21220U U U R R -=， 解得： 22012U R R U U ； 根据2U P R=得小灯泡额定功率的表达式： ()222122220012==U U U P U U U R U R R U U =--额额额． 【点睛】2．重点是测量小灯泡电阻和电功率的实验，难点是最后一问缺少电流表时，结合滑动变阻器R 1的最大阻值，根据最后两次电压表的示数差可知滑动变阻器R 1的的电压，再结合欧姆定律把R 2表示出来，进而得出功率的表达式．体会实验中利用了等效法。

高中物理电功率题解析电功率是物理学中的一个重要概念，它描述了电路中电能转化为其他形式能量的速率。

在解决电功率题目时，我们需要理解电功率的定义和计算公式，并灵活运用相关知识和技巧。

本文将通过具体的题目举例，详细解析高中物理电功率题目的解题思路和方法。

一、电功率的定义和计算公式电功率表示单位时间内电能的转化速率，通常用字母P表示，单位是瓦特（W）。

电功率的计算公式为：P = IV，其中P表示电功率，I表示电流，V表示电压。

二、题目一：某电器的电流为2A，电压为220V，求该电器的电功率。

解析：根据电功率的计算公式P = IV，将给定的数值代入计算，可得：P = 2A × 220V = 440W因此，该电器的电功率为440瓦特。

考点分析：此题考察了电功率的计算方法，要求学生能够熟练运用电功率的计算公式进行计算。

三、题目二：一台电灯的电功率为60W，当电压为220V时，求电灯的电流大小。

解析：根据电功率的计算公式P = IV，可将电流I表示为I = P/V，将给定的数值代入计算，可得：I = 60W / 220V ≈ 0.273A因此，电灯的电流大小约为0.273安培。

考点分析：此题考察了电流的计算方法，要求学生能够根据电功率和电压计算电流大小。

四、题目三：某电器的电功率为400W，电流为4A，求该电器的电压大小。

解析：根据电功率的计算公式P = IV，可将电压V表示为V = P/I，将给定的数值代入计算，可得：V = 400W / 4A = 100V因此，该电器的电压大小为100伏特。

考点分析：此题考察了电压的计算方法，要求学生能够根据电功率和电流计算电压大小。

五、题目四：一台电视机的电功率为100W，当电流为0.5A时，求电视机的电压大小。

解析：根据电功率的计算公式P = IV，可将电压V表示为V = P/I，将给定的数值代入计算，可得：V = 100W / 0.5A = 200V因此，电视机的电压大小为200伏特。

18.2电功率1、电功率是表示电流做功的快慢的物理量，用P表示，国际制单位的主单位是瓦特，简称瓦，符号是W。

常用单位有千瓦（kW）。

1kW = 1000 W 。

电功率的定义为：用电器在单位时间消耗的电能。

2、电功率与电能、时间的关系：P= w/t 在使用时，单位要统一，单位有两种可用：（1）、电功率用瓦（W），电能用焦耳（J），时间用秒（S）；（2）、电功率用千瓦（kW），电能用千瓦时（kW•h，度），时间用小时（h）。

3、1千瓦时是功率为1kW的用电器使用1h 所消耗的电能。

4、电功率与电压、电流的关系公式：P= UI 单位：电功率用瓦（W），电流用安（A），电压用伏（V）。

5、用电器在额定电压下工作时的电功率（或者说用电器正常工作时的电功率），叫做额定功率。

用电器实际工作时的电功率叫实际功率，电灯的亮度就取决于灯的实际功率。

6、推导公式：P=UI= I2R = U2/R W=Pt= UI =I2Rt= U2t/R类型一电功率的理解例1．我们在生活中选家电时，总要考虑该家电是否“省电”，如果说某款家电“很省电”，其物理意义是( )A．需要的电压很低B．消耗的电能很少C．电功率很小D．产生的电热很少【答案】：C。

【解析】：用电器的工作过程，实际是消耗电能的过程。

相同时间内，用电器电功率越大，由公式W Pt知，消耗电能越多，所以家电“很省电”，是指电功率很小，相同时间消耗电能较少。

例2．如图表示了：家庭电路中四种用电器耗电lkW h，持续正常工作的时间。

则()A．甲消耗的电能比乙的多B．乙和丙产生的电热肯定相同C ．甲的额定功率最大D ．丁的实际功率最大【答案】：D 。

【解析】：（1）由图可知，1度电可供丁持续工作的时间最少，由WP t=可知，丁的实际功率最大，乙和丙的实际功率相同，甲的实际功率最小，则在相同的时间内，甲消耗的电能比乙的少；故AC 错误，D 正确； （2）乙和丙的实际功率相同，但不知二者的电阻关系，由2Q I Rt =可知，不能确定乙和丙产生的电热肯定相同，故B 错误。

（完整版）初三物理电功电功率典型例题解析（免费）电功电功率典例精析电功和电功率基础知识1. 电功(W)：电流对用电器做的功（电能转化成其他形式能的多少）叫电功。

①电功的国际单位：焦耳（J）。

常用：度(千瓦时)KW.h，1度=1千瓦时=3.6×106焦耳。

②测量电功的工具：电能表（电度表）③电功公式：W=Pt=UIt(式中单位W→焦(J)；U→伏(V)；I→安(A)；t→秒)。

④利用W=UIt计算时注意：①式中的W、U、I、t必须对于同一导体（同一段电路）的同一过程，才能代入公式计算，即要满足“同一性”；②计算时单位要统一;③已知任意的三个量都可以求出第四个量；⑤其他计算公式：W=I2Rt（多用于串联电路），W=U2t/R（多用于并联电路）2. 电功率(P)：表示电流做功的快慢。

国际单位：瓦特(W)。

常用单位：千瓦（KW）①计算公式：P=W/t=UI（式中单位P→瓦(w)；W→焦（J）；t→秒(s)；U→伏(V)；I→安(A)）②利用公式计算时单位要统一：a.如果W用焦（J），t用秒(s)，则P的单位是瓦(w)；b.如果W用千瓦时（KW.h），t用小时（h），则P的单位是千瓦（KW）。

c.公式中各物理量必须满足“同一性”才能代入公式计算。

③其他计算公式：P=I2R （多用于串联电路），P=U2/R（多用于并联电路）④额定电压(U额)：用电器正常工作的电压。

另有：额定电流⑤额定功率(P额)：用电器在额定电压下的功率。

⑥实际电压(U实)：实际加在用电器两端的电压。

另有：实际电流⑦实际功率(P实)：用电器在实际电压下的功率。

⑧用电器消耗的实际功率随加在它两端的实际电压而改变。

实际电压升高，实际功率增大；反之则减小。

a.当U 实> U额时，则P 实> P额；（灯很亮,将缩短灯泡寿命，且易烧坏）。

b.当U实< U额时，则P实< P额；（灯很暗）。

c.当U实= U额时，则P实= P额；（正常发光）。

电功电功率典例精析例1 一盏灯标有“36V 40W ”字样，将这盏灯接到某电路中，通过它的电流是1A ，此时，这盏灯的电功率是________W ．精析 考查额定电压，额定功率的概念．已知：灯的额定电压U E ＝36，额定功率P E ＝40W ，实际电流I L ＝1A ．求：P L （实际电功率）解 先判定灯是否正常发光灯正常发光时：I E ＝E E U P ＝V36W 40≈1.1A 因为灯的实际电流I L ＜I E ，所以灯不能正常发光，且P L 应＜P E ．先求出灯的电阻R ＝EE P U 2＝0W 4)V 36(2＝32.4Ω R 不变灯的实际功率：P L ＝I L 2R ＝（1A ）2×32.4Ω＝32.4W答案 灯的功率为32.4W思考 有的同学求实际功率，采用下面做法：P L ＝UI L ＝36V ×1A ＝36W你能看出其中的问题吗？例2 某导体接到6V 电压下，它消耗的功率是6W ；将改接到3V 的电压下，这个导体的功率是________W ．已知 U E ＝6VP E ＝6W 实际U L ＝3V求：实际P L分析 一个导体，在额定电压下，电阻为R ，同样一个导体，电压改变，电阻仍为R ． 同样一个导体，电压改变，电阻仍为R ．∴ 电功率的习题，往往从求解电阻入手．解法1 导体电阻 R ＝E E P U 2＝W 6)V 6(2＝6Ω．电压变了，导体消耗的功率改变R L ＝R U L 2＝6)V 3(2＝1.5W 解法2 导体电阻不变 根据：R ＝PU 2P L ＝22E LU U ·P E ＝（V6V 3）2×6W ＝1.5W 小结 从解法2看出，电阻一定时，电压是原来的“n ”倍，功率是原来的“n 2”倍．因为P ＝UI ，U 是原来的“n ”倍，I 也是原来的“n ”倍，所以P 是原来的“n 2”倍． 答案 功率是1.5W例3 电能表是测量________的仪表．1 kWh 的电能可供标有“220V 40W ”的灯泡正常工作________h ．精析 电能表是日常生活中常用的仪表．考查能否灵活利用W ＝Pt 进行计算． 正确选择合适的单位，可以简化计算．解 电能表是测量电功的仪表．题目给出：W ＝1kWh P ＝40W ＝0.04kW 时间：t ＝P W ＝kW04.0kWh 1＝25h 如果选用国际单位，则计算要麻烦得多．答案 电功，25例4 一个“12V 6W ”的小灯泡，如果接在36V 电源上，为使其正常发光，需串联一个________Ω的电阻，该电阻消耗的功率是________W ．精析 在串联电路中，利用电流、电压等特点，计算电阻和电功率．已知：额定P E ＝6W ，U E ＝12V ，总电压U ＝36V求：R ，P R解 灯的额定电压是12V ，直接将其接在36V 的电源上，灯将烧毁：这时应将一个电阻和灯串联；—使灯正常发光．画出灯与R 串联的电路草图2—3—1．并标出已知量和未知量．图2—3—1只要求出通过R 的电流和R 两端的电压．就可以求出未知量．流过灯的电流和流过R 的电流相等：答案 48Ω，12W例5 电阻R 和灯泡L 串联接到电压为10V 的电路中，R ＝10Ω，电路接通后，100s 内电阻R 上电流做的功为10J ，已知灯L 的额定功率为10W ，灯的电阻不变．求：灯的额定电压．解 画出灯L 和电阻只串联的电路草图2—3—2，并标明已知量和未知量． 串联电路，通过L 和R 电流相等，设为I ．则W R ＝I 2Rt图2—3—2I ＝Rt W R ＝100s 10Ω10J ⨯＝101A ＝0.1A R 两端电压：U R ＝IR ＝0.1A ×10Ω＝1V灯L ′两端电压：U L ＝U －U R ＝10V －1V ＝9V灯电阻：R ＝I U L ＝A1.0V 9＝0.9Ω 灯额定电压：U E ＝R P E ＝Ω⨯9010W ＝30V误解 有的同学在算完电流后，直接用：U E ＝I P E ＝A 1.0W 10＝100V ，是错误的．因为此时灯并不是正常发光，电路中的电流不是I E ．当然，有的同学把U L ＝9V 算为灯的额定电压，也是错误的．答案 灯额定电压为30V例6 有两个灯泡，L 1标有“6V 3W ”字样，L 2没有标记，测得L 2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L 2的电功率分别是 （ ）A ．12 V 3WB ．12 V 1.5WC ．9 V 3WD ．9 V 1.5W解 画出L 1和L 2串联的电路草图2—3—3，标明已知量和未知量．L 1正常发光时，U 1＝6V ，P 1＝3W 电路中电流：I ＝11U P ＝V6W 3＝0.5A 图2—3—3此时L 2也正常发光，L 2两端电压：U 2＝IR 2＝0.5A ×6Ω＝3VP 2＝IU 2＝0.5A ×3V ＝1.5WU ＝U 1＋U 2＝6V ＋3V ＝9V答案 D例7 有一盏小灯泡，当它与5Ω电阻串联后接15V 电源上，灯恰好正常发光，这时灯的功率是10W ．求：小灯泡正常发光时的电阻和小灯泡的额定电压的可能值．已知：R ＝5Ω P E ＝10W U ＝15V求：R L ，U E （额定）分析 画出分析电路图2—3—4．图2—3—4从图中看，所给物理量无对应关系，可以采用方程求解．解法1R E 和R 串联，设灯两端电压为U E∵ I E ＝I R整理得U E 2－15U E ＋50＝0（U E －10）（U E －5）＝0U E ＝10V 或U E ＝5V 灯电阻R L ＝EE P U 2＝W 10)V 10(2＝10Ω 或R L ＝EE P U 2＝W 10)V 5(2＝2.5Ω 解法2 R L 和R 串联：U ＝U E ＋U RU ＝IP E ＋IR15V ＝I W 10＋I ×5Ω 5I 2－15I ＋10＝0I 2－3I ＋2＝0（I －2）（I －1）＝0解得：I ＝2A 或I ＝1AR L ＝2I P E ＝2)A 2(W 10＝2.5Ω 或R L ＝2I P E ＝2)A 1(W 10＝10Ω 答案 灯正常发光，当U E ＝10V 时，灯电阻为10Ω；当U E ＝5V 时，灯电阻为2.5Ω 例8 将分别标有“6V 9W ”和“6 V 3W ”的两个灯泡L 1、L 2串联接在12 V 电源上，则 （ ）A ．两灯都能正常发光B ．灯L 2可能被烧毁C ．两灯都比正常发光时暗D ．灯L 1比灯L 2亮 精析 考查学生能否根据实际电压和额定电压的关系，判断灯的发光情况． 解 先求出两盏灯的电阻灯L 1的电阻： R 1＝121P U ＝W 9)V 6(2＝4Ω 灯L 2的电阻： R 2＝222P U ＝W 3)V 6(2＝12Ω 求出灯两端的实际电压U 1′∵ R 1、R 2串联U 1′＝41U ＝41×12V ＝3V L 2两端电压U 2′＝U －U 1′＝12V －3V ＝9V比较实际电压和额定电压U 1′＜U 1，U 2′＜U 2两灯都不能正常发光；灯L 2可能会被烧毁答案 B例9家庭电路中正在使用的两白炽灯，若甲灯比乙灯亮，则（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大精析考查家庭电路中灯的连接方式，并由灯的亮度判断电阻的大小．分析家庭电路，灯的连接方式是并联．甲、乙两灯两端电压相同．甲灯比乙灯亮，说明甲灯实际功率比乙灯大．D选项正确．甲灯比乙灯亮，在并联电路中，R甲＜R乙．U相同，I甲＞I乙电量Q＝It，若两灯同时使用，因为t相同，I甲＞I乙，则Q甲＞Q乙，C选项正确．答案C、D例10如图2—3—5，电源电压和电灯L的电阻均保持不变．当开关S闭合后，在变阻器的滑片P从中点向下滑动的过程中，下列说法正确的是（）A．电压表的示数变大B．电灯L的亮度变暗C．电流表A1的示数不变D．电流表A2的示数变小图2—3—5精析考查学生识别电路的能力．能否根据欧姆定律分析电路中电流变化，灯的亮度变化．分析电路是由灯和变阻器并联而成．测的是干路电流测的是流过变阻器的电流测的是电路两端电压当变阻器的滑片P由中点向b端移动时，变阻器的电阻增大，通过变阻器电流减小，示数变小，D选项正确．并联电路，U一定，灯电阻不变，则流过灯的电流不变，灯的亮度不变．示数变小．答案D例11如2—3—8（a），已知R1∶R2＝2∶3，当S2闭合，S1、S3断开时，R1的功率为P 1，电路中电流为I ；当S 1、S 3闭合，S 2断开时，R 1的功率为P 1′，电路中电流为I ∶I ′．（电源电压不变）求：U 1∶U 2，P 1∶P 1′，I ∶I ′精析 画出变化前后电路图（b ）和（c ）（a ） （b ） （c ）图2—3—8已知：21R R ＝32 求：21U U ，'11P P ，'I I 解 图（b ）中R 1、R 2串，21U U ＝21R R ＝32 '11P P ＝12121R U R U ＝221U U ＝（52）2＝254 图（c ）中R 1两端电压为U图（b ）：U ＝I （R 1＋R 2）图（c ）：U ＝I ′（2121R R R R +） U 不变 I （R 1＋R 2）＝I ′（2121R R R R +） I （2＋3）＝I ′（3232+⨯） 答案 U 1∶U 2＝2∶3，P 1∶P 1′＝4∶25，I ∶I ′＝6∶25例12 如果将两个定值电阻R 1和R 2以某种形式连接起来，接入电路中，则电阻R 1消耗的电功率为12W ．如果将这两个电阻以另一种形式连接起来接入原电路中，测得该电路的总电流为9A ，此时电阻R 1上消耗的电功率为108W ．（电源电压不变）求：（1）电阻R 1和R 2的阻值；（2）电阻R 2上两次电功率的比值．精析 先判断电阻R 1、R 2的两次连接方式．因为总电压不变，由P 1＜P 1′和R 1一定，判断出：U 1＜U 1′所以第一次R 1、R 2串联，第二次并联．求：R 1、R 2 P 2、P 2′解 画出分析电路图2—3—9（a ）（b ）（a ） （b ）图2—3—9同一电阻R 1，根据P ＝RU 2有'11P P ＝2121)('U U ＝221U U ＝W 108W 12＝91（U 1′＝U ） 如图（a ）U 1＋U 2＝U 21U U ＝21 ∵ R 1、R 2串 21R R ＝21U U ＝21 如图（b ）R 1、R 2并联，''21I I ＝12R R ＝12 ∵ I 1′＋I 2′＝I ′＝9A∴ I 1′＝6A I 2′＝3AR 1＝211)('I P ＝2)A 6(W 108＝3Ω R 2＝2 R 1＝6Ω（2）求'22P P 关键求出R 2两端电压比从图（a ）可知：21U U ＝21 由图（a ）和（b ）同一电阻R 2：'22P P ＝2121)('U U ＝222U U ＝（32）2＝94答案 R 1＝3Ω，R 2＝6Ω， P 2∶P 2′＝4∶9例13 如图2—3—12所示，电路两端电压保持不变，当只闭合开关S 1时，通过电阻R 1的电流是I 1；当只闭合开关S 2时，通过电阻R 2的电流是I 2；电阻R 2消耗的功率是20W ，I 1∶I 2＝3∶2，当只闭合开关S 3时，电阻R 3消耗的功率是15W ．图2—3—12求：（1）只闭合S 1时，R 1消耗的功率；（2）只闭合S 3时，R 1消耗的功率． 已知：I 1∶I 2＝3∶2，P 2＝20W ，P 3＝15W求：P 1、P 1″精析 只闭合开关S 1，只有R 1，如图2—3—13（a ）当只闭合S 2时，R 1、R 2 串，如图2—3—13（b ）；当只闭合S 3时，R 1、R 2 、R 3串，如图2—3—13（c ）．（a ） （b ） （c ）图2—3—13解 图（a ）U ＝I 1R 1图（b ）U ＝I 2（R 1＋R 2）U 不变，21I I ＝23 3R 1＝2（R 1＋R 2）图（b ）R 1、R 2串 21P P '＝21R R ＝12 P 1′＝2P 2＝2×20W ＝40W如图（a ）和（b ）同一电阻R 1·'11P P ＝2221I I ＝（32）2＝94 P 1＝94×40W ＝90W 如图（b ）P 2＝I 22R 2＝（21R R U +）2R 2 （1）如图（c ）P 3＝I 32R 3＝（321R R R U ++）2R 3 （2）（1）÷（2） W 15W 20＝322122321)()(R R R R R R R +++将R 1＝2R 2代入R 32－6R 2R 3＋9R 22＝0 （R 3－3 R 2）2＝0R 3＝3 R 2，又∵ R 1＝2 R 2如图（c ），串联电路 31P P "＝31R R ＝32 ∴ P 1″＝32×15W ＝10W 答案 图（a ）中，R 1功率为90W ，图（c ）中，R 1功率为10W例14 图2—3—15是一个电热毯示意电路图．R 0是电热毯中的电阻丝，R 是与电热毯与电阻丝串联的电阻．电热毯上标有“220V 100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关．图2—3—15（1）用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态？（2）若要求在保温时电流通过电阻丝R 0每分钟有60J 的电能转化为内能，电阻R 的阻值是多大？解 （1）根据公式P ＝I 2RR 0一定，t 一定时，电热毯功率大时，处于加热状态．S 闭合时，R 0发热功率：P 0＝I 2R 0＝（0R U ）2R 0 ① S 断开时，R ′0＝I 2R 0＝（0R R U +）2R 0 ②比较①②两式得P 0＞P 0′．∴ S 闭合，电热毯处于加热状态．S 断开，电热毯处于保温状态．（2）R 0＝额额P U 2＝W100)V 220(2＝484Ω 保温时：电阻R 0两端电压为U 0．Q 0＝020R U t已知：Q 0＝60J t ＝1 mi n ＝60 sQ 0＝t R Q 00＝s60484J 60Ω⨯＝22V ． 电路中电流：I ＝00R U ＝Ω484V 22＝221A ． R ＝I U R ＝I U U 0-A 221V 22220-V ＝4356Ω 答案 （1）闭合S ，电热毯处于加热状态（2）R ＝4356Ω例15 图2—3—16，是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为220V ，当居民楼内消耗的功率为44 kW 的时候图2—3—16（1）通过输电线的电流为多少安?（2）若输电线的总电阻为0.1Ω，供电设备的输出电压是多少伏？（3）居民楼内由于家用电器的增加，将向供电部分申请“增容”，即增加用电功率．当居民的用电器的额定功率由44 kW 增加到88kW ，所有用电器均在正常工作时，输电线路损失的功率比“增容”前增加了多少?（4）若要求减小输电线损失的功率，用学过的公式及知识说明应采取的措施． 精析 将实际问题转化为电路图．画出图2—3—17图2—3—17解 （1）已知U 0＝220VP 0＝44Kw ＝4.4×104W I ＝00U P ＝220VW 104.44⨯＝220 （2）U ＝U 线＋U 0＝IR 线＋U 0＝220A ×0.1Ω＋220V ＝240V（3）I ′＝0U P '＝220VW 108.84⨯＝400 P 线′＝I ′2R 线＝（400A ）2×0.1Ω＝16000W增容前：P 线＝I ′2R 线＝（200A ）2×0.1Ω＝4000W△P 线＝P 线′－P 线＝16000W －4000W ＝12000W（4）分析：在U 0，P 0一定时，I 不能减少，使P 线＝I 2R 线减小的方法，应减小R 线． ∵ 导线电阻与材料、长度、横截面积有关∴ 长度一定，可换用电阻率小的导线或适当增加线的横截面积，这样可以减小电阻． 答案 （1）220A （2）240V （3）12000 W例16 已知两个小灯泡L 1、L 2的额定电压均为U 额，在额定电压下通过L 1的电流I 1是通过L 2电流I 2的2倍，若把灯L 1、L 2串联后接到电压为U 的电源上，则 （ ）图2—3—18串联电路：21U U ＝21R R ＝21 选项A ：U ＝23U 额 U 1＝21U 额，U 2＝U 额，L 2正常发光 选项B ：U 1≠U 额，U 2≠U 额，所以L 1、L 2都不能正常发光选项C ：U 1＝U 额，U 2＝U 额，L 2烧毁，导致L 1不能正常发光选项D ：只要U 1＝U 额，U 2就要烧毁，所以L 1总不能正常发光答案 A 、D例17 将标有“6V 3W ”的灯泡L 1和标“4V 4W ”的灯泡L 2串联起来接入电路，欲使其中一盏灯能够正常发光，电源电压应是 （ ）A ．12VB ．8VC ．10VD ．16V精析 求出两盏灯的电阻，分析加在灯上的实际电压是“大于”“等于”还是“小于”U E 、（U 额为额定电压）画出电路示意图2—3—19，并标出灯的电阻．图2—3—19解灯L 1和L 2电阻：R 1＝121P U ＝W 3)V 6(2＝12Ω R 2＝222P U ＝W 4)V 4(2＝4Ω R 1、R 2串联 ''21U U ＝21R R ＝ΩΩ412＝13 若L 1正常发光， U 1′应＝U 1＝6V则U 2′应＝31U 1′＝2V ，L 2比正常发光暗 U ＝U 1′＋U 2′＝6V ＋2V ＝8V ．B 选项符合题意若L 2正常发光，U 2′应＝U 2＝4V ．若L 1上电压，U 1′＝3 U 2′＝12V ， ∵ U 1′＝2U 1 ∴ 灯L 1烧毁，因此电源电压不能取12V ＋4V ＝16V ．答案 B ．例18 将一个阻值是4 Ω的电热器放进质量是0.5k g 的冷水中，通过电热器的电流是5A ，且电热器放出的热量全部被水吸收，则7 mi n 可使水温升高多少度？精析 利用焦耳定律和热学中物体吸放热的公式求解．已知：R ＝4ΩI ＝5A t ＝7 mi n ＝420s ， m ＝0.5k g求：（t －t 0）解 Q 放＝I 2Rt ＝（5A ）2×4Ω×420S ＝4.2×104JQ 吸＝Q 放 （t －t 0）＝cm Q 吸＝0.5kg C)J/(kg 102.4J 102.434⨯︒⋅⨯⨯＝20℃ 答案 20℃例19 某电热饮水器上有A 、B 两根电热丝，将两根电热丝串联接在电源上，20 mi n 可将饮水器中的水加热至沸腾；若将A 单独接到同一电源上，同样使初温和质量相同的水加热至沸腾，需要8 mi n ；若将B 单独接在同样电源上，使初温和质量相同的水加热至沸腾，需要多长时间?（不计热损失）精析 电热丝串联或单独使用，都接在同样电源上，放出的热量可用Q ＝RU 2t 计算三种情况水吸热相同，Q 放＝Q 吸，三次电热丝放出的热量相等．解 Q 串＝BA R R U +2＝t 1 Q A ＝AR U 2t 2 Q 串＝Q A21t t ＝A B A R R R +＝min 8min 20＝25 又∵ Q B ＝Q A∴ B R U 2＝AR U 2t 2 t 3＝A B R R ×t 2＝23×8mm ＝12mi n 答案 12 mi n一、中考真题（共11小题）1.如图所示，电源电压不变，R 1=12欧姆，变阻器R 2的最大阻值10欧姆．当电键K 闭合，滑片P 在a 端时，灯L 正常发光，安培表示数为1.7安培，若将K 断开，安培表示数变为1.2安培． 求：（1）灯L 的额定电压；（2）K 断开时，滑片P 在a 端和在b 端的两种情况下，灯泡所消耗的电功率之比．考点：电功率欧姆定律及应用答案：见解析。

九年级电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．22max(3V)0.45W445ΩUPR===⨯在探究电路的实验中，几个小伙伴将电阻R、标有“2.5V”字样的小灯泡L和滑动变阻器串联接入电路，并把变阻器的滑片移到了连入阻值最大端，电源为6V稳压直流输出，如图所示。

请完成下列问题：实验次数电阻两端电压U1/V灯两端电压U2/V电流I/A小灯泡亮度1 1.00.50.10不亮2 2.2 1.50.22偏暗3 2.8 2.50.28正常4 3.0 2.80.30极亮(1)如果用电压表分别测量R与L的电压，请用笔面线将电路连接完整______；(2)闭合开关，移动变阻器的滑片，记录4组测量数据在表格中。

分析U2与I的值，可发现的实验结论是：①小灯泡的电阻是变化的，当通过电流增大使灯丝的温度升高时其电阻会变______；②小灯泡的亮度决定于______；（选填代号：A．通过灯的电流、B．灯两端的电压、C．灯的实际功率）(3)通过大量的实验研究，我们必须养成一定的科学态度。

比如，通过移动变阻器的滑片，获得多次实验数据很重要；小敏认为对于灯泡的意义是便于求出平均功率达到减小测量误差的目的。

你对小敏此观点的评价是______。

（需说明理由）【答案】或变大 C 错误的，小灯泡在不同电压下电功率是不同的，不能取平均值减小误差【解析】【分析】【详解】(1)[1]用电压表分别测量R 与L 的电压，如图所示电压表V 2已经并联在灯泡L 两端，想在只需将电压表V 1按照电流正极进、负极出的原则并联在定值电阻R 两端，可将电压表V 1的负接线柱与定值电阻R 的右接线柱或者灯泡L 的左接线柱连接即可，如图所示或(2)[2]四次实验灯泡L 两端的电阻分别为21L110.5V 5Ω0.10A U R I === 22L22 1.5V 6.8Ω0.22A U R I ==≈ 23L33 2.5V 8.9Ω0.28A U R I ==≈ 24L44 2.8V 9.3Ω0.30AU R I ==≈ 可知，当通过电流增大使灯丝的温度升高时，灯泡的电阻会变大。

电功率（篇）（Word版含解析）一、初三物理电功率易错压轴题（难）1．()U U UP U IR-==额额额额额在“测量小灯泡的电功率”实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V｡(1)为了比较精确的测量小灯泡的电功率，电压表的量程应选0-____V；(2)实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是_____（选填“电流表与导线”或“灯泡与灯座”）接触不良；(3)排除故障后，移动滑动变阻器滑片，当电压表示数是2.5V，电流表示数如图所示，则小灯泡的额定功率是____W；(4)测量结束后，应先______，再拆除导线，最后整理好器材；(5)某实验小组在处理实验数据时，采用描点法，在坐标纸上作出了如图所示的I-U图象，请指出作图过程中存在的错误或不足之处是_______；(6)某实验小组设计了如图所示的电路（还缺一根导线连接才完整），可以测量小灯泡的额定功率，其中R为定值电阻｡请写出本实验主要测量步骤及所测物理量：①电路连接完整后，开关S2断开，S1､S3闭合，调节滑动阻器滑片，使电压表示数为U额；②_______，开关S3断开，S1､S2闭合，记录电压表的示数U2；③小灯泡额定功率的表达式P额=______（用R､U额､U2表示）【答案】3 灯泡与灯座 1.25 断开开关图线不应画成直线或横坐标的标度取值过大保持滑动变阻器滑片位置不变()U U UR2额额-【解析】【分析】【详解】(1)[1]题中待测小灯泡的额定电压为2.5V，所以电压表的量程应选0~3V。

(2)[2]实验时，小灯泡不亮，且电流表示数几乎为0，则电路中有断路现象，而电压表有示数，即电压表与电源是接通，则故障可能是灯泡与灯座接触不良。

(3)[3]由图示知，电流表的示数为0.5A，则小灯泡的电功率P =UI =2.5V×0.5A=1.25W(4)[4]测量结束后，应先断开开关，再拆除导线，最后整理好器材。
