习题（第四章）Ex1.~指控制器的输出信号p与输入信号e之间的关系，即p=f(e)。
基本控制规律有位式控制、比例控制、积分控制和微分控制。
Ex2.双位控制的输出只有两个特定的数值，对应的执行机构只有两个特定的位置（关或开）。
优点：结构简单、价格便宜、易于实现，应用较普遍；缺点：控制作用不是连续变化的，双位控制系统中被控变量的变化将是一个等幅振荡过程，不能稳定在某一个数值上。
Ex3.比例控制是按偏差大小进行控制的，控制器的输出信号p与其输入信号e成正比。
当比例控制系统的控制过程结束之后，其被控变量新的稳定值与给定值之间仍存在一定的偏差，即比例控制的余差。
余差的产生是由比例控制本身的特性所决定的。
因为比例控制作用是与偏差成比例的，只有偏差存在，才能产生控制作用。
当系统受到一定的扰动后，为了克服扰动，必定要有一定的控制作用，才能使系统达到新的平衡，所以必定存在与该控制作用相对应的偏差，即余差。
Ex4.比例度是控制器输入的变化相对值与相应的输出变化相对值之比的百分数。
相应的输出变化量；输入的最大变化量，即仪表的量程；输出的最大变化量，即控制器输出的工作范。
Ex6. 比例度对控制过程的影响：比例度越大，比例控制越弱，过渡过程曲线越平稳，但余差也越大；比例度越小，比例控制越强，过渡过程曲线越振荡，系统的稳定性和动态性能变差，但余差也越小，提高了系统的静态准确度；比例度过小，可能会出现发散振荡。
�选择比例度要注意：若对象的滞后较小，时间常数较大以及放大系数较小，可选择小比例度来提高系统的灵敏度，使过渡过程曲线形状较好；反之，为保证系统的稳定性，应选择大的比例度。
Ex7. 积分控制能消除余差的原因：因为积分控制作用的输出与输入偏差的积分成正比，只要有偏差存在，积分控制作用将随时间不断变化，直至偏差完全消除，系统才能稳定下来，所以……Ex8. TI就用来表示积分控制强弱的一个参数。
TI越小，积分控制作用越强；TI越大，积分控制作用越弱。
第一章，自动控制系统1、化工自动化主要包括哪些内容。
自动检测，自动保护，自动操纵和自动控制等。
2、闭环控制系统与开环控制系统的区别。
闭环控制系统有负反馈，开环系统中被控变量是不反馈到输入端的。
3、自动控制系统主要有哪些环节组成。
自动化装置及被控对象。
4、什么是负反馈，负反馈在自动控制系统中的意义。
这种把系统的输出信号直接或经过一些环节重新返回到输入端的做法叫做反馈，当反馈信号取负值时叫负反馈。
5、自动控制系统分类。
定值控制系统，随动控制系统，程序控制系统6、自动控制系统衰减振荡过渡过程的品质指标有及影响因素。
最大偏差，衰减比，余差，过渡时间，振荡周期对象的性质，主要包括换热器的负荷大小，换热器的结构、尺寸、材质等，换热器内的换热情况、散热情况及结垢程度等。
7、什么是静态和动态。
当进入被控对象的量和流出对象的量相等时处于静态。
从干扰发生开始，经过控制，直到系统重新建立平衡，在这一段时间中，整个系统的各个环节和信号都处于变动状态之中，所以这种状态叫做动态。
第二章，过程特性及其数学模型1、什么是对象特征，为什么要研究它。
对象输入量与输出量之间的关系系统的控制质量与组成系统的每一个环节的特性都有密切的关系。
特别是被控对象的特性对控制质量的影响很大。
2、建立对象的数学模型有哪两类机理建模：根据对象或生产过程的内部机理，列写出各种有关的平衡方程，从而获取对象的数学模型。
实验建模：用实验的方法来研究对象的特性，对实验得到的数据或曲线再加以必要的数据处理，使之转化为描述对象特性的数学模型。
混合建模：将机理建模和实验建模结合起来的，先由机理分析的方法提供数学模型的结构形式，然后对其中某些未知的或不确定的参数利用实测的方法给予确定。
3、反映对象特性的参数有哪些。
各有什么物理意义。
它们对自动控制系统有什么影响。
放大系数K：对象重新稳定后的输出变化量与输入变化量之比。
对象的放大系数K越大，就表示对象的输入量有一定变化时对输出量的影响越大。
《化工仪表及自动化》绪论内容提要:1.化工自动化的含义2.化工生产过程自动化的目的3.化工自动化的发展情况4.化工仪表及自动化系统的分类5.本学科的作用★2学时★1.化工自动化的含义✧是化工、炼油、食品、轻工等化工类型生产过程自动化的简称。
✧在化工设备上，配备上一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，这种用自动化装置来管理化工生产过程的办法，称为化工自动化。
2.化工生产过程自动化的目的✧加快生产速度，降低生产成本，提高产品产量和质量。
✧减轻劳动强度，改善劳动条件。
✧能够保证生产安全，防止事故发生或扩大，达到延长设备使用寿命，提高设备利用能力的目的。
✧生产过程自动化的实现，能根本改变劳动方式，提高工人文化技术水平，为逐步地消灭体力劳动和脑力劳动之间的差别创造条件。
3.化工自动化的发展情况✧20世纪40年代以前绝大多数化工生产处于手工操作状况，操作工人根据反映主要参数的仪表指示情况，用人工来改变操作条件，生产过程单凭经验进行。
低效率，花费庞大，见图。
✧20世纪50年代到60年代人们对化工生产各种单元操作进行了大量的开发工作，使得化工生产过程朝着大规模、高效率、连续生产、综合利用方向迅速发展。
✧20世纪70年代以来，化工自动化技术又有了新的发展已发展为综合自动化，应用的领域和规模越来越大；显示了知识密集化、高技术集成化的特点；智能化程度日益增加。
✧20世纪末，计算机、信息技术的飞速发展，引发了自动化系统结构的变革。
4. 化工仪表及自动化系统的分类✧需要测量和控制的参数是多种多样的，主要有热工量（压力、流量、液位、温度）和成分（或物性）量。
✧化工自动化仪表按其功能分为：检测、显示、控制仪表和执行器。
✧由上述各类仪表，可以构成自动检测、自动操纵、自动保护和自动控制四种自动化系统。
5.本学科的作用化工生产过程自动化是一门综合性的技术学科。
它应用自动控制学科、仪器仪表学科及计算机学科的理论与技术服务于化学工程学科。

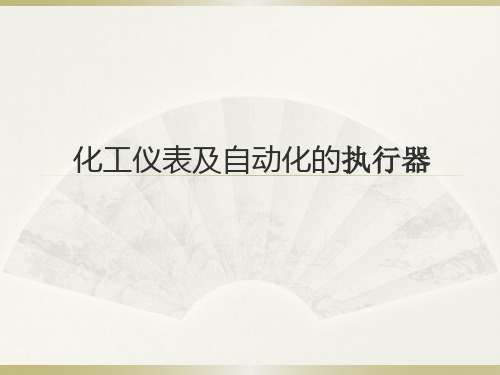

化工仪表与自动化执行器1. 简介化工仪表是化工工业中非常重要的一类设备，用于监测、控制和调节化工过程中的各种物理量，如温度、压力、流量等。
自动化执行器是化工系统中的一种关键元件，用于自动执行各种控制操作，如开关阀门、调节阀门、启动/停止传动装置等。
本文将介绍化工仪表和自动化执行器的基本原理、种类及其在化工工业中的应用。
2. 化工仪表的原理化工仪表基于一系列的传感器和信号处理装置，用于采集、转换和传输各种物理量。
不同的化工过程需要监测和控制的物理量各不相同，因此化工仪表的种类也非常多样。
常见的化工仪表包括温度计、压力计、流量计、液位计等。
2.1 温度计温度计是一种用于测量物体温度的仪表。
常见的温度计有温度传感器和温度变送器。
温度传感器可以是热电偶或热电阻，它们通过测量热电势或电阻值来判断物体的温度。
温度变送器将传感器采集到的信号进行放大、滤波和线性化，然后输出给其他设备进行显示或控制。
2.2 压力计压力计是一种用于测量流体压力的仪表。
常见的压力计有压力传感器和压力变送器。
压力传感器可以是压电元件、电阻式应变计、压力敏感膜片等，通过测量传感器内部的应变量来确定流体的压力。
压力变送器将传感器的信号进行放大、滤波和线性化，并输出给其他设备进行显示或控制。
2.3 流量计流量计是一种用于测量流体流量的仪表。
常见的流量计有电磁流量计、涡轮流量计、超声波流量计等。
不同的流量计原理有所不同，但基本的原理是通过测量流体通过仪表的体积或质量来确定流量。
流量计通常配备有信号处理装置，用于将流量信号转换成标准的电流信号输出。
2.4 液位计液位计是一种用于测量容器内液体位面高度的仪表。
常见的液位计有浮子液位计、压力液位计、超声波液位计等。
液位计的原理也各不相同，但基本思路是通过测量液体的压力、容器内空气的压力或超声波的传播时间来确定液体的位面高度。
3. 自动化执行器的原理自动化执行器是化工系统中的一种重要设备，用于执行各种自动控制操作。
化工仪表及自动化总复习第一章自动控制系统基本概念一、基本要求1. 掌握自动控制系统的组成，了解各组成部分的作用以及相互影响和联系；2. 掌握自动控制系统中常用术语，了解方块图的意义及画法；3. 掌握管道及控制流程图上常用符号的意义；4. 了解控制系统的分类形式，掌握系统的动态特性和静态特性的意义；5. 掌握闭环控制系统在阶跃干扰作用下，过渡过程的形式和过渡过程的品质指标。
二、常用概念1. 化工自动化的主要内容:自动检测，自动保护，自动操纵，自动控制系统2. 自动控制系统的基本组成: 被控对象和自动化装置（测量元件与变送器、控制器、执行器）。
3. 被控对象：对其工艺参数进行控制的机器或设备4. 被控变量：生产过程需保持恒定的变量5. 操纵变量：具体实现控制作用的变量6. 干扰作用：在生产过程中引起被控变量偏离给定值的外来因素7. 设定值：被控变量的期望值，可固定也可以按程序变化8. 偏差：给定值与测量值之间的差值9. 闭环系统：系统的输出被反馈到输入端并与设定值进行比较的系统10.开环系统：系统的输出被反馈到输入端，执行器只根据输入信号进行控制的系统11. 控制系统的过渡过程:系统由一个平衡状态过渡到另一个平衡状态的过程12. 反馈:把系统的输出直接或经过一些环节后送到输入端，并加入到输入信号中的方法13. 负反馈：反馈信号的作用方向与给定信号相反，即偏差信号为两者之差（e=x—z）14. 正反馈：反馈信号的作用方向与原来的信号相同，使信号增强（e=x+z）三、问答题1. 控制系统按被调参数的变化规律可分为哪几类？简述每种形式的基本含义。
答：定值控制系统：给定值为常数随动控制系统：给定值随机变化程序控制系统：给定值按一定时间程序变化2.在阶跃扰动作用下，控制系统的过渡过程有哪几种形式? 其中哪些形式能基本满足控制要求？答：1.非周期衰减过程2.衰减振荡过程3.等幅振荡过程4.分散振荡过程1,2能基本满足控制要求，但1进程缓慢，只用于系统不允许震振荡时3. 试述控制系统衰减振荡过程的品质指标及其含义。
