电池片常见异常情况处理方法

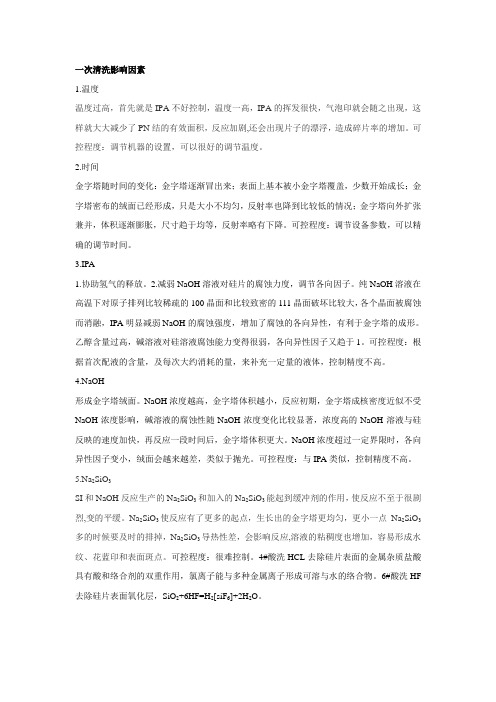

一次清洗影响因素1.温度温度过高，首先就是IPA不好控制，温度一高，IPA的挥发很快，气泡印就会随之出现，这样就大大减少了PN结的有效面积，反应加剧,还会出现片子的漂浮，造成碎片率的增加。

可控程度：调节机器的设置，可以很好的调节温度。

2.时间金字塔随时间的变化：金字塔逐渐冒出来；表面上基本被小金字塔覆盖，少数开始成长；金字塔密布的绒面已经形成，只是大小不均匀，反射率也降到比较低的情况；金字塔向外扩张兼并，体积逐渐膨胀，尺寸趋于均等，反射率略有下降。

可控程度：调节设备参数，可以精确的调节时间。

3.IPA1.协助氢气的释放。

2.减弱NaOH溶液对硅片的腐蚀力度，调节各向因子。

纯NaOH溶液在高温下对原子排列比较稀疏的100晶面和比较致密的111晶面破坏比较大，各个晶面被腐蚀而消融，IPA明显减弱NaOH的腐蚀强度，增加了腐蚀的各向异性，有利于金字塔的成形。

乙醇含量过高，碱溶液对硅溶液腐蚀能力变得很弱，各向异性因子又趋于1。

可控程度：根据首次配液的含量，及每次大约消耗的量，来补充一定量的液体，控制精度不高。

4.NaOH形成金字塔绒面。

NaOH浓度越高，金字塔体积越小，反应初期，金字塔成核密度近似不受NaOH浓度影响，碱溶液的腐蚀性随NaOH浓度变化比较显著，浓度高的NaOH溶液与硅反映的速度加快，再反应一段时间后，金字塔体积更大。

NaOH浓度超过一定界限时，各向异性因子变小，绒面会越来越差，类似于抛光。

可控程度：与IPA类似，控制精度不高。

5.Na2SiO3SI和NaOH反应生产的Na2SiO3和加入的Na2SiO3能起到缓冲剂的作用，使反应不至于很剧烈,变的平缓。

Na2SiO3使反应有了更多的起点，生长出的金字塔更均匀，更小一点Na2SiO3多的时候要及时的排掉，Na2SiO3导热性差，会影响反应,溶液的粘稠度也增加，容易形成水纹、花蓝印和表面斑点。

可控程度：很难控制。

4#酸洗HCL去除硅片表面的金属杂质盐酸具有酸和络合剂的双重作用，氯离子能与多种金属离子形成可溶与水的络合物。

电池片各参数异常的原因Isc 1234⇒⎧⎪⇒⎪⎪⎨⎪⇒⎪⎪⎩偏低的原因：、绒面较差光反射率较大；、扩散方块电阻偏低磷掺杂过多；、丝网印刷第三道出现虚印、断线或者副栅线宽度过宽 等现象电流不能被有效地收集；、烧结炉温度出现较大波动；1. 容易理解。

2. 重掺杂会加大表面复合3. 容易理解4. 烧结不好引起欧姆接触不好，致使串联电阻增大Voc 1pn 234⇒⎧⎪⇒⎪⎪⎧⎪⎨⎪⎨⎪⎪⎪⎩⎪⎪⎩偏低的原因：、绒面较差扩散结不均匀；、扩散方块电阻偏高无法形成有效的电势差；铝浆型号用错；、丝网印刷第二道铝浆搅拌不均匀；印刷重量偏低；、烧结温度出现波动；1. 方块电阻不均匀，结深高低不一致，烧结Ag 电极渗透中，有的地方接触不好，有的地方可能过烧2. 即掺杂太少3.Rs 1234⇒⎧⎪⇒⎪⎨⇒⎪⎪⎩偏高的原因：、绒面较差电极接触不均匀；、扩散方块电阻偏高接触电阻增大；、丝网印刷第三道出现虚印、断线接触电阻增大；、烧结炉温度出现较大波动； Rsh 1pn 2pn 3pn pn 45pn ⎧⎪⇒⎪⎪⇒⎪⎪⇒⎧⎪⎨⎨⇒⎩⎪⎪⇒⎧⎪⎨⎪⇒⎩⎪⇒⎪⎩偏低的原因：、绒面较差扩散结不均匀；、扩散方块电阻偏高结过浅；未完全刻蚀边缘漏电；、刻蚀过度刻蚀结被破坏；硅片表面被浆料污染（尤其是铝浆污染）结被破坏；、丝网印刷漏浆上下电极发生短路，产生漏电；、烧结温度过高结被破坏；1．2．扩散方块电阻偏高，即扩散掺杂浓度低，导致内建电场偏低，耗尽区电阻变小3. 未完全刻蚀必然导致边缘漏电，容易理解；过度刻蚀导致并联电阻降低，是因为PN 结所占的横截面积变小，所以耗尽层总电阻变小。

4. 铝浆在N 区的扩散会破环PN 结，因为它是受主杂质。

正面滴落的铝浆，有可能在烧结过程中扩散穿过PN 结，导致PN 结被破环发生短路。

如果硅片边缘附有漏浆，可直接引起边缘漏电。

5. 烧结温度太高，可导致Ag 的扩散太大，以致穿过PN 结，直接导致短路FF 1Rs Rs 2Rsh Rsh ⎧⎨⎩偏低的原因：、偏高（参考偏高的产生原因）；、偏低（参考偏低的产生原因）；。

太阳能电池组件封装常见问题与对策一．.电池片虚焊原因：1）焊接温度不够，镀锡铜带还没有充分融化2）焊接速度不均匀，局部过快3）烙铁头温度不稳定4）烙铁头部磨损，不平滑5）焊带表面氧化，不易与银电极焊接上6）焊带弯曲、扭曲7）电池片在空气中暴露时间过长，银电极表面硫化解决对策：1）适当提高电烙铁温度2）熟练操作，确保焊接速度均匀3）检测烙铁头，如若磨损严重，应及时更换4）使用助焊剂浸润互联条，或是在电池片银电极部位适当涂敷助焊剂5）将焊带捋平6）焊带弯曲、扭曲二．层压气泡原因：1）层压机真空泵不能抽到完全真空2）EVA膜厚薄不均匀，也可能会导致气泡3）由于热板温度过热，或是加热时间过长，导致EVA分解气化4）过期的EVA使用，也容易产生气泡5）内部有液体，加热时蒸发形成气泡2）真空泵抽真空速度太慢，导致EVA过早熔化，内部气泡不好再抽出来了解决对策：1）维修泵，确保真空泵能够完全抽成真空2）更改热板温度参数，确保温度不会过热3）更改真空泵抽真空速率，确保在EVA熔化前完全抽成真空4）确定使用在保质期内的EVA 5）不得使用厚薄不均匀的EVA6）将内部清理干净，确保不会产生由于液体气化产生的气泡。

三．碎片原因：1）焊带焊接时在电池片尾部受力，因此该部位很容易碎片2）在层叠工序，由于要拧住焊带来排布位置，所以会出现局部受力过大的问题，这也是电池片电极尾部容易碎片的原因3）层叠过程中电池片反复受力，也容易照成碎片4）由于电池片硅片都有晶向，所以电池片很容易在45度方面出现裂纹5）由于层压压力不均匀，或是在加压力时EVA没有充分熔化，此时也容易出线碎片6）充气速度过快，导致电池片容易碎片或是隐裂解决对策：1）改进硅片质量，确保硅片具有相应的强度，并且本身没有隐裂2）更改真空泵抽真空速率，确保在给层压件增加压力前EVA充分软化3）电池片片焊操作确保手法均匀，不会出现局部用力过大4）采用相应方法，确保有隐裂的电池片及时选出来四．电池片移位原因：1）电池片间无透明胶带固定2）层压过程中组件整体移位3）由于压力影响，EVA被挤出，导致汇流条间距变大4）EVA流动性太大5）层压压力值太大解决对策：1）电池片之间在适当位置使用胶带固定2）使用EVA流动性偏小的EVA，避免整体移位3）控制层压压力值，不得太大五．杂质原因：1）烙铁头上的焊锡没有清理干净，导致锡渣掉落在组件中2）车间洁净度不够，有昆虫飞进车间3）员工劳保用品没有配戴完好，导致有毛发掉入组件中解决对策：1）定时清理烙铁头，确保没有锡渣堆积2）车间内保持正风压，保证飞虫等不会进入车间3）员工劳保用品应配戴完整六．焊接不良原因：1）员工焊接手法不准，导致焊带和银电极没能完全的对应上2）如若是自动焊接设备焊接的话，那就是因为设备没有调试好3）焊花是由于在背面电极焊接的过程中，对正面焊带也造成了热冲击，导致正面焊带粘贴在串焊模板上产生焊花解决对策：1）熟练操作，确保焊带与银电极完全对齐2）如若是自动焊接机，则应调试好后再投产3）在串焊模板上，电池片银电极对应的位置开一定深度的槽，避免焊带与串焊模板接触产生焊花七．背板问题原因：1）背板凹坑是因为层压机内部有异物，层压过程中压下来导致背板凹坑2）背板鼓包是由于组件内部EVA受热分解气化，导致产生鼓包解决对策：1）清理层压机，特别是气囊和高温布2）调整层压的参数，包括降低温度和减少层压时间3）如若还是有鼓包，则应检测EVA是否在保证期以内，以及这批EVA原材料的性能八．型材问题原因：1）型材在运输过程中收到碰伤2）型材表面没有塑料保护膜3）型材鼓包、起皮是由于表面处理不好导致的4）型材颜色不均匀是由于边框在不同批次的氧化池里面表面处理，而其颜色又不太一致所导致的解决对策：1）在工厂内减少搬运环节，避免缺陷的产生2）表面鼓包、起皮的边框不能使用3）对于颜色不一致的边框要求供应商做挑选，确保一个批次的边框颜色基本保持一致组件在封装加工过程中，可能会出线各种各样的问题。

锂电池辊压异常是指在生产过程中，辊压机对锂电池进行辊压时出现异常情况。

辊压是锂电池生产过程中的一个重要环节，用于将电池片与电池壳进行紧密结合，确保电池的安全性和性能。

辊压异常可能会导致以下问题：
1. 电池片与电池壳结合不紧密，导致电池内部的电解液泄漏或电池壳变形。

2. 电池片与电池壳结合过紧，导致电池内部的电解液无法正常流动，影响电池的性能和寿命。

3. 辊压过程中出现异常振动或噪音，可能会损坏电池片或辊压机设备。

处理锂电池辊压异常的方法如下：
1. 检查辊压机设备是否正常工作，包括辊压机的电源、传动系统、辊压头等部件是否正常运转。

2. 检查辊压机的辊压头是否与锂电池尺寸相匹配，确保辊压头能够均匀施加压力。

3. 检查辊压机的辊压压力是否适当，过大或过小的压力都可能导致辊压异常。

4. 检查辊压机的辊压速度是否适当，过快或过慢的速度都可能导致辊压异常。

5. 检查锂电池片和电池壳的表面是否有异物或污染物，清洁表面后再进行辊压。

6. 如果辊压异常持续出现，建议停止生产并联系设备供应商或专业维修人员进行检修和维护。

总之，锂电池辊压异常需要及时发现并采取相应的处理方法，以确保锂电池的质量和安全性。

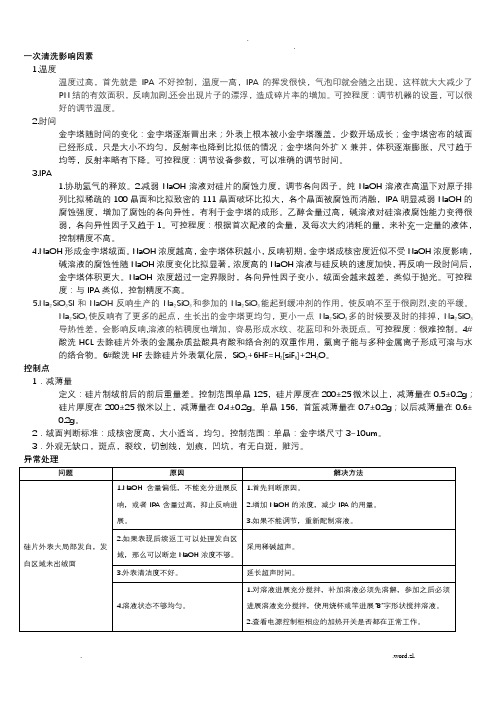

一次清洗影响因素1.温度温度过高，首先就是IPA不好控制，温度一高，IPA的挥发很快，气泡印就会随之出现，这样就大大减少了PN结的有效面积，反响加剧,还会出现片子的漂浮，造成碎片率的增加。

可控程度：调节机器的设置，可以很好的调节温度。

2.时间金字塔随时间的变化：金字塔逐渐冒出来；外表上根本被小金字塔覆盖，少数开场成长；金字塔密布的绒面已经形成，只是大小不均匀，反射率也降到比拟低的情况；金字塔向外扩X兼并，体积逐渐膨胀，尺寸趋于均等，反射率略有下降。

可控程度：调节设备参数，可以准确的调节时间。

3.IPA1.协助氢气的释放。

2.减弱NaOH溶液对硅片的腐蚀力度，调节各向因子。

纯NaOH溶液在高温下对原子排列比拟稀疏的100晶面和比拟致密的111晶面破坏比拟大，各个晶面被腐蚀而消融，IPA明显减弱NaOH的腐蚀强度，增加了腐蚀的各向异性，有利于金字塔的成形。

乙醇含量过高，碱溶液对硅溶液腐蚀能力变得很弱，各向异性因子又趋于1。

可控程度：根据首次配液的含量，及每次大约消耗的量，来补充一定量的液体，控制精度不高。

4.NaOH形成金字塔绒面。

NaOH浓度越高，金字塔体积越小，反响初期，金字塔成核密度近似不受NaOH浓度影响，碱溶液的腐蚀性随NaOH浓度变化比拟显著，浓度高的NaOH溶液与硅反映的速度加快，再反响一段时间后，金字塔体积更大。

NaOH浓度超过一定界限时，各向异性因子变小，绒面会越来越差，类似于抛光。

可控程度：与IPA类似，控制精度不高。

5.Na2SiO3SI和NaOH反响生产的Na2SiO3和参加的Na2SiO3能起到缓冲剂的作用，使反响不至于很剧烈,变的平缓。

Na2SiO3使反响有了更多的起点，生长出的金字塔更均匀，更小一点Na2SiO3多的时候要及时的排掉，Na2SiO3导热性差，会影响反响,溶液的粘稠度也增加，容易形成水纹、花蓝印和外表斑点。

可控程度：很难控制。

4#酸洗HCL去除硅片外表的金属杂质盐酸具有酸和络合剂的双重作用，氯离子能与多种金属离子形成可溶与水的络合物。

光伏电池故障处理方案
光伏电池故障处理方案描述如下：
一、故障现象：光伏电池组发电量明显下降，导致系统效率降低。

处理方案：
1. 清洁：定期对光伏电池进行清洁，去除表面灰尘和污垢。

可以使用清水和软布轻轻擦拭，避免使用粗糙的材料或化学清洁剂，以防损坏电池表面。

2. 检查接线：检查光伏电池的接线是否松动或损坏，确保电池组内部的连接稳固可靠。

如有松动或损坏的接线，应及时修复或更换。

3. 检测阻断器：检查并确保光伏电池组的阻断器正常工作。

若发现损坏或故障，应立即更换。

4. 检查逆变器：通过监测逆变器的输出电压和电流，判断是否存在故障。

如果逆变器故障，应联系专业维修人员进行处理或更换。

5. 定期维护：定期检查光伏电池组的性能和运行状态，及时发现并解决潜在的故障问题。

可以建立维护记录，便于及时处理和追踪问题。

6. 专业维修：如果以上方法无法解决故障问题，建议联系具备专业知识和经验的光伏电池维修人员进行检修和处理。

注意事项：
1. 在清洁和维护光伏电池时，必须遵循相关安全操作规程，确保自身安全。

2. 避免私自拆卸光伏电池组或进行未经授权的维修，以防止进一步损坏设备或导致电击等安全问题。

3. 根据光伏电池组的具体型号和厂家提供的维护手册，定期进行养护和维修，以保证其正常运行和寿命。

以上是光伏电池故障处理方案，结合实际情况进行选择和操作。

如有其他问题或疑问，建议咨询专业人士进行解答。

电池片不良片控制流程
1、领料时清点发料单上数量，档次（效率或功率）与实物是否相符；
2、拆箱前分选人员检查外箱是否受到撞击而造成破损和变形，如有变形或破损通知品管人员当场确认；
3、拆箱后分选人员确认每包标签上的数量与档次（效率或档次），与发料单是否相同；
4、拆包前分选人员检查每包的外观包装与电池片的情况，如有问题通知品管人员当场确认，如没有问题可继续拆包分选；
5、拆包后对每包电池片数量的清点，如有少片现象通知品管确认签字（开具异常单），之后再到仓库补料；
6、分选时根据公司的检验标准对电池片的外观进行分选，把不良片（碎片、崩边、缺角、色点、印刷不良等）分类放置，品管在生产结束前对不良片进行再次判定确认，如在公司标准之内的继续投入生产，如在公司标准之外的有生产按原材不良和原材碎片退回仓库；
7、单焊检查，单焊在焊接前对分选好的片子互检，如互检过程中发现不良片，需经过品管判定确认，在公司标准之内的继续投入生产，在公司标准之外的当事人和品管员同时在电池片背面签上姓名和电池片转化率到分选更换。

此类片记为生产分选不良；
8、在单焊过程中出现不良片，同样需品管判定确认，电池片尚未焊接同时是电池片本身质量原因（色点、印刷不良、穿孔等）品管员在电池片背后签上姓名，以原料不良到分选更换；电池片尚未焊接出现碎片、崩边、缺角的当事人和品管员同时在电池片背面签上姓名和电池片转化率到分选更换，此类片记为生产作业不良；凡是焊接过的电池片出现不良片的当事人和品管员同时在电池片背面签上姓名和电池片转化率到分选更换，此类片记为生产作业不良。

电池片虚焊热斑
电池片（Battery Cell）是指电池中的一个单元，通常由正极、负极、隔膜和电解质组成。

它们通过化学反应储存和释放能量。

虚焊（Cold Solder Joint）是指焊接过程中出现的不完全熔化或不良连接的现象。

虚焊可能由于焊接温度不够高、焊锡不够流动或焊接时间不足等原因造成。

热斑（Hot Spot）是指电子元器件或电路板上的一个局部区域，其温度比周围区域高得多。

热斑可能由于电路设计不合理、电流过载、散热不良或元器件损坏等原因引起。

热斑会导致元器件寿命缩短、性能下降甚至引发火灾等严重后果。

在电池片的制造过程中，需要确保焊接质量良好，避免虚焊现象的发生。

而在电子元器件的设计和使用过程中，要注意散热效果，避免热斑的产生，以确保元器件的正常运行和寿命。

如遇到电池片虚焊或热斑等问题，建议及时进行检查和维修，以确保电池片和电子元器件的安全和性能。

同时，对于制造商和用户来说，合理的设计、制造和使用都是预防这些问题的关键。

太阳能电池板工作原理及常见故障及检修方法1. 太阳能电池板工作原理太阳能电池板是一种将太阳光转换成电能的装置。

它基于光伏效应原理，通过应用半导体材料的特性，将太阳光的能量转化为电能。

太阳能电池板的主要组成部分是光伏电池，它由多个具有光电效应的材料层叠而成。

当太阳光照射到光伏电池上时，光子与材料中的原子相互作用，使得电子脱离原子而形成电子空穴对。

这些电子和空穴的运动导致产生电流，从而实现能量转换。

2. 常见故障及检修方法2.1 光伏电池损坏常见原因：光伏电池表面受到物理冲击或化学损伤，导致电池片碎裂或损坏。

检修方法：如发现光伏电池损坏，应及时更换受损电池片。

在更换电池片前，确保断开电路连接并遵循相关安全操作规程。

2.2 连接线断开或接触不良常见原因：太阳能电池板连接线受到外部因素的损坏，如物理拉扯、氧化等。

检修方法：检查电池板连接线是否完整，如发现断开或接触不良，应重新焊接或更换连接线。

注意在检修过程中遵循相关安全操作规程。

2.3 反向电流常见原因：反向电流可能是由电池板连接电路接线错误或逆变器故障导致。

检修方法：检查电池板连接电路是否正确连接，确保电路正常。

如确认逆变器故障，应调查原因并修复或更换逆变器。

2.4 清洁不当常见原因：太阳能电池板表面积聚灰尘、污垢等杂质，降低了光伏效能。

检修方法：定期对太阳能电池板进行清洁，可使用清水和软刷轻柔擦拭表面。

避免使用有机溶剂或硬物刮擦，以免损坏电池板表面。

2.5 阴影覆盖常见原因：太阳能电池板被建筑物、树木或其他遮挡物覆盖，导致光照不足，影响能量转换效率。

检修方法：确保太阳能电池板不受遮挡，避免阴影覆盖。

如遮挡无法避免，考虑调整太阳能电池板位置或移除遮挡物。

以上是太阳能电池板工作原理及常见故障及检修方法的简要介绍。

对于故障检修，建议遵循相关操作规程，确保安全可靠地进行维修工作。

如遇到复杂故障，请咨询专业人士协助解决。
