中海达GPS静态测量外业观测说明

第一部分静态控制测量外业【GPS布网等级】根据我国1992年所颁布的全球定位系统测量规范，GPS基线向量网被分成了A、B、C、D、E五个级别。

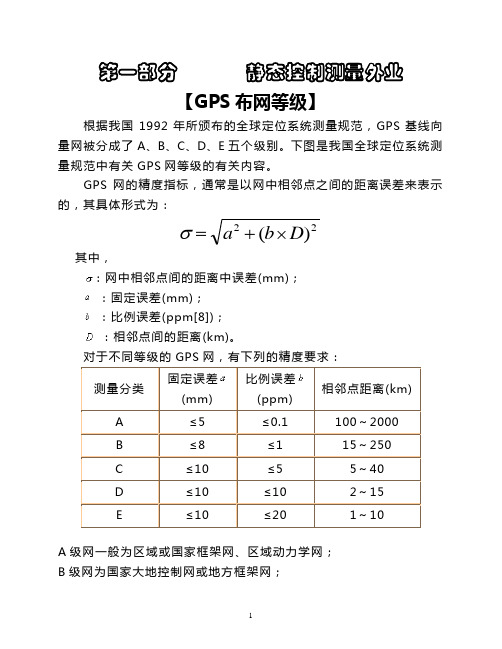

下图是我国全球定位系统测量规范中有关GPS网等级的有关内容。

GPS网的精度指标，通常是以网中相邻点之间的距离误差来表示的，其具体形式为：2)2σ=+a⨯b(D其中，：网中相邻点间的距离中误差(mm)；：固定误差(mm)；：比例误差(ppm[8])；：相邻点间的距离(km)。

A级网一般为区域或国家框架网、区域动力学网；B级网为国家大地控制网或地方框架网；C级网为地方控制网和工程控制网；D级网为工程控制网；E级网为测图网。

大地网分C、D、E，城市网分二、三、四等、一级、二级等。

【GPS布网形式】1、点连式特点：点连式观测作业方式的优点是作业效率高，图形扩展迅速；它的缺点是图形强度低，如果连接点发生问题，将影响到后面的同步图形。

2、边连式特点：边连式观测作业方式具有较好的图形强度和较高的作业效率。

3、星形式【选点原则】1、测站点开阔（15度以上）2、无电磁波干扰（离无线电发射台距离大于200米，离高压线距离大于50米）。

3、减弱多路径效应的影响（观测站附近不应有大面积的幕墙或对电磁波反映或吸收强烈的物体）。

4、观测站应选在交通方便的地方。

5、测点易保存。

【静态野外观测】1、对中整平GPS。

2、测量仪高（三个方面取平均值）。

3、开机观测。

4、做好观测记录。

（1）点名（不大于4位数，只能是数字或字母，中间三位是年积日，最后一位是时段。

）。

（2）时段（同一点、同一天『北京时间第一天的8:00～第二天的8:00』开机一次形成一个文件。

观测N次就为N。

时段的作用是区别文件名）。

（3）仪器高度（4）开机记录时间（在状态灯闪时开始记录）。

（5）关机记录时间（6）仪器号5、同步观测一段时间后关机搬站（注：是以晚开机时间为准，距离不能超过50公里）观测注意事项：●设置GPS采样间隔和高度截止角（同步的几台GPS要设置相同）。

GPS静态控制测量外业操作指南要点简介GPS静态控制测量是现代测量技术的一种高精度、高效率测量方法。

本文将介绍GPS静态控制测量外业操作的基本要点，包括仪器使用、数据采集、数据处理等方面。

仪器使用在进行GPS静态控制测量前，需要选用合适的GPS测量仪器。

常用的GPS测量仪器有Trimble、Leica等品牌，具体选择需要根据实际需要和预算进行判断。

在使用仪器时，需注意以下几点：•仪器使用前，需要开机并进行系统和硬件自检。

•仪器和天线需要正确连接，天线需要稳定放置在可以接收到信号的位置。

•仪器需要放置在平稳的地面上，避免仪器倾斜或移动。

•操作人员需要掌握仪器的基本操作，包括设置测量模式、坐标系统、数据采集间隔等。

数据采集GPS静态控制测量中，数据采集是最为关键的步骤。

在进行数据采集时，需要注意以下几点：•确定好基准站和测站的位置，基准站需要一个已知的坐标，而测站可以位于需要测量的目标上。

•保持良好的天气状况，避免出现收不到信号的情况。

在野外操作时，需要注意遮挡物、电磁干扰等因素。

可以选择在晴天或清晨进行操作，以获得更好的信号。

•在设置数据采集参数时，需要根据实际情况选择不同的采集间隔和采集时长。

一般来说，采集间隔应该越短越好，但采集时长则不应过长以避免出现数据不稳定的情况。

数据处理GPS静态控制测量数据处理主要包括数据下载和数据精度检验两个方面。

数据下载数据下载是将GPS测量仪器采集的数据传输到计算机上，以进行后续的计算和处理。

数据下载需要注意以下几点：•数据传输过程中需要保证传输的准确性和完整性。

•传输过程中需要避免数据被不必要的处理和修改。

•下载完成后，需要对数据进行备份和存储，以备后续使用。

数据精度检验数据精度检验是对采集数据进行检验和校正的过程。

在进行数据精度检验时，需要注意以下几点：•需要使用专业的GPS数据处理软件，常用的有Trimble Business Center、Leica Geo Office等。

GＰS控制测量外业作业要求及技术指南一:外业观测作业人员操作内容安置接收机天线(严格对中整平、定向、量取仪器高)、设置接收机中得参数(如观测模式、截止高度角、与采样间隔等;如不设参数,接收机一般就采用缺省值),以及开机、关机等工作,其她工作由接收机自动完成。

二:操作流程:【选点与埋石——ＧPＳ接收机得检查——观测方案设计——观测作业——外业观测成果质量检核】1.选点准备:根据收集得测区内及周边现有平面与高程控制点以及测区地形图等,依据项目任务书或合同书以及相关规范得要求在图上进行设计,标绘处计划设站得区域。

1.1选点得基本要求基本要符合规范(全球定位系统GＰS测量规范GB/Ｔ18３１4－200９)得相关要求:A）测站四周视野开阔,高度角15°以上不允许存在成片得障碍物B）远离大功率无线电发射源,以免损坏接收机天线,高压电线50米至少,大功率无线发射源至少20０米。

C）测站远离房屋、围墙、广告牌、山坡及大面积平静水面(湖泊、池塘)等信号反射物,以免出现严重得多路径效应。

D）点位应位于地质条件良好、点位稳定、易于保护得地方,并尽可能顾及交通条件。

1.2选点作业A）测量人员应按照在图上选择得初步位置以及对点位得基本要求,在实地最终选定点位,并做好相应得标记、B）利用旧点时,应对旧点得稳定性、可靠性与完好性进行检查,符合要求时方可利用。

C）点名以该点位所在地命名,无法区分时,可在点名后加注(一)、(二)、D）新旧点重合时,应沿用旧点名,一般不应更改。

E）选点工作完成后,应按规范要求得形式绘制GPS网选点图,可以用相机或手机拍照片。

提交得资料:①点之记②GPS网选点图1、3 埋石C、D、E及GPS点在满足标石稳定、易于长期保存得前提下,均可根据具体情况选用、提交得资料:标石建造得照片2.仪器得验检:2。

1 一般视检GPＳ接收机及其天线得外观就是否良好,就是否有挤压摩擦造成得伤痕,仪器、天线等设备得型号就是否正确、各种零部件及附件、配件等就是否齐全完好,就是否与主体匹配。

中海达gps测量操作方法
中海达GPS测量操作步骤如下：
1.打开中海达GPS测量软件，进入主界面。

2.连接GPS设备，确保设备已经打开并能够收到卫星信号。

3.对测量区域进行准备，如清除障碍物、设定基准点等。

4.选择合适的测量模式，如点测量、面积测量、路线测量等。

5.设置测量参数，如测量精度、间隔时间等。

6.开始进行GPS测量，根据设定的测量模式和参数进行测量操作。

7.将测量结果保存到计算机或移动设备中，并可进行相应的数据处理和分析。

8.处理数据后，可输出报告或图形展示测量结果。

需要注意的是，中海达GPS测量操作前需要对GPS设备和软件进行充分的了解和熟悉，确保测量的准确性和可靠性。

同时，还需要遵守测量过程中的相关规定
和标准，以确保测量结果符合实际需要。

静态GPS外业操作方法1．1 概述GPS测量工作与经典大地测量工作相类似，按其性质可分为外业和内业两大部分。

其中：外业工作主要包括选点(即观测站址的选择)、建立观测标志、野外观测作业以及成果质量检核等；内业工作主要包括GPS测量的技术设计、测后数据处理以及技术总结等。

如果按照GPS测量实施的工作程序，则大体可分为这样几个阶段：技术设计、选点与建立标志、外业观测、成果检核与处理。

GPS测量是一项技术复杂、要求严格、耗费较大的工作，对这项工作总的原则是，在满足用户要求的情况下，尽可能地减少经费、时间、和人力的消耗。

1．2 系统作业模式GPS测量的作业模式是指利用GPS定位技术，确定观测站之间相对位置所采用的作业方式。

它主要由GPS接收设备的软件和硬件来决定。

不同的作业模式其作业的方法和观测时间亦有所不同，因此亦有不同的应用范围。

1.2.1 静态相对定位模式一、作业方法：采用两台（或两台以上）静态接收机，分别安置在一条（或数条）基线的端点，根据基线长度和要求的精度，按静态GPS测量系统外业的要求同步观测四颗以上的卫星数时段，时段从30分钟至几个小时不等。

二、定位精度：基线测量的精度可达±（3mm＋1ppm×D），D为基线长度，以公里计。

三、作业要求：采取这种作业模式所观测的独立基线边，应构成闭合图形（如三角形、多边形），以利于观测成果的检核，增强网的强度，提高成果的可靠性和精确性。

四、适用范围：建立国家大地控制网（二等或二等以下）；建立精密工程控制网，如桥梁测量、隧道测量等；建立各种加密控制网，如城市测量、图根点测量、道路测量、勘界测量等。

观测中至少跟踪四颗卫星，同时基线边长一般不要超过15公里。

五、作业范围：控制测量及其加密；工程测量、勘界测量；地籍测量及碎部测量等。

1.3 GPS网的技术设计GPS网的技术设计是GPS测量工作实施的第一步，是一项基础性工作。

这项工作应根据网的用途和用户的要求来进行，其主要内容包括精度指标的确定，网的图形设计和网的基准设计。

GPS控制测量外业作业要求及技术指南一：外业观测作业人员操作内容安置接收机天线（严格对中整平、定向、量取仪器高）、设置接收机中的参数（如观测模式、截止高度角、和采样间隔等；如不设参数，接收机一般就采用缺省值），以及开机、关机等工作，其他工作由接收机自动完成。

二：操作流程：【选点与埋石——GPS接收机的检查——观测方案设计——观测作业——外业观测成果质量检核】1.选点准备：根据收集的测区内及周边现有平面和高程控制点以及测区地形图等，依据项目任务书或合同书以及相关规范的要求在图上进行设计，标绘处计划设站的区域。

1.1选点的基本要求基本要符合规范（全球定位系统GPS测量规范GB/T18314-2009）的相关要求：A）测站四周视野开阔，高度角15°以上不允许存在成片的障碍物B）远离大功率无线电发射源，以免损坏接收机天线，高压电线50米至少，大功率无线发射源至少200米。

C）测站远离房屋、围墙、广告牌、山坡及大面积平静水面（湖泊、池塘）等信号反射物，以免出现严重的多路径效应。

D）点位应位于地质条件良好、点位稳定、易于保护的地方，并尽可能顾及交通条件。

1.2选点作业A）测量人员应按照在图上选择的初步位置以及对点位的基本要求，在实地最终选定点位，并做好相应的标记。

B）利用旧点时，应对旧点的稳定性、可靠性和完好性进行检查，符合要求时方可利用。

C）点名以该点位所在地命名，无法区分时，可在点名后加注（一）、（二）。

D）新旧点重合时，应沿用旧点名，一般不应更改。

E）选点工作完成后，应按规范要求的形式绘制GPS网选点图，可以用相机或手机拍照片。

提交的资料：①点之记②GPS网选点图1.3 埋石C、D、E及GPS点在满足标石稳定、易于长期保存的前提下，均可根据具体情况选用。

提交的资料：标石建造的照片2.仪器的验检：2.1 一般视检GPS接收机及其天线的外观是否良好，是否有挤压摩擦造成的伤痕，仪器、天线等设备的型号是否正确。

中海达GPS静态的使用静态机外业操作步骤：测站点选择应尽可能的远离高压线，大功力无线电发射塔，大树或高楼附近。

1.安装仪器，对中整平，量出仪器天线高。

2.按电源键开机，开机按F 键3秒，三个灯同时闪两下，进入设置模式，来调整主机工作方式。

调到三个灯（卫星灯，接收灯，状态灯）全亮之后，再短按电源键确定，此时主机工作模式为静态模式。

3.观察卫星灯，接收灯，状态灯，电源灯的变化情况。

电源灯：电源灯隔一段时间闪几下，闪的次数表示电量的多少，四次表示电量很足，三下其次，当电源灯快闪时表示电量很低，须尽快更换电池。

卫星灯：卫星灯快闪表示主机还未锁定卫星，锁定卫星之后卫星灯隔约半分钟闪几下，闪的次数表示接收卫星的多少。

锁定卫星之后，状态灯是隔一段时间(采样间隔设置的多少就隔多少秒闪一下)，而接收灯是不会亮的。

静态数据的传输：插好数据线，开机把接收机改为静态模式（若是静态机则开机即可），打开HDS2003数据处理软件点【工具】→【HitMon数据传输】——进入数据传输软件，点【连接】→【计算机通讯设置】——设置通讯串口及传输的波特率一般为115200点【连接】→【连接】或直接点工具栏上的连接快捷键（若用USB传输线则插上后直接点连接即可），连上后在对话框右下角显示仪器号，读取接收机数据后在主界面显示观测的数据，点【文件】→【设置卸载文件的存储目录】或直接点工具栏左侧的 Path 快捷键——设置接收机传出文件的存储目录，设置好后界面刷新一下，在对话框下方显示下载的路径，选择需要下载的文件右键→【输入测站信息】——输入点名、时段、仪器高等，确定后再输入右键选择下一个文件，都输入好后，点【编辑】→【刷新】或直接点工具栏右侧的 Refreft 快捷键，界面刷新一下把改后的数据在写入仪器内，（软件默认点名为四位若不够四位软件自动在点名后加“_”下划线补齐，若仪器高输错，第二次修改时需把点名后的“_”下划线删除，不然所改的数据不能传入到接收机里）刷新后在界面里就可以看到改后的文件的点名和仪器高了，选中需要下载的数据，右键→【数据导出】——把所测的数据导入到指定的文件夹里，导出后点【连接】→【断开】或直接点工具栏上的断开快捷键，就可拨下数据线进行下一台接收机的数据传输。

中海达操作使⽤指南第⼀部分静态控制测量外业【GPS布⽹等级】根据我国1992年所颁布的全球定位系统测量规范，GPS基线向量⽹被分成了A、B、C、D、E五个级别。

下图是我国全球定位系统测量规范中有关GPS⽹等级的有关内容。

GPS⽹的精度指标，通常是以⽹中相邻点之间的距离误差来表⽰的，其具体形式为：2)2σ=+a?b(D其中，：⽹中相邻点间的距离中误差(mm)；：固定误差(mm)；：⽐例误差(ppm[8])；：相邻点间的距离(km)。

A级⽹⼀般为区域或国家框架⽹、区域动⼒学⽹；B级⽹为国家⼤地控制⽹或地⽅框架⽹；C级⽹为地⽅控制⽹和⼯程控制⽹；D级⽹为⼯程控制⽹；E级⽹为测图⽹。

⼤地⽹分C、D、E，城市⽹分⼆、三、四等、⼀级、⼆级等。

【GPS布⽹形式】1、点连式特点：点连式观测作业⽅式的优点是作业效率⾼，图形扩展迅速；它的缺点是图形强度低，如果连接点发⽣问题，将影响到后⾯的同步图形。

2、边连式特点：边连式观测作业⽅式具有较好的图形强度和较⾼的作业效率。

3、星形式【选点原则】1、测站点开阔（15度以上）2、⽆电磁波⼲扰（离⽆线电发射台距离⼤于200⽶，离⾼压线距离⼤于50⽶）。

3、减弱多路径效应的影响（观测站附近不应有⼤⾯积的幕墙或对电磁波反映或吸收强烈的物体）。

4、观测站应选在交通⽅便的地⽅。

5、测点易保存。

【静态野外观测】1、对中整平GPS。

2、测量仪⾼（三个⽅⾯取平均值）。

3、开机观测。

4、做好观测记录。

（1）点名（不⼤于4位数，只能是数字或字母，中间三位是年积⽇，最后⼀位是时段。

）。

（2）时段（同⼀点、同⼀天『北京时间第⼀天的8:00～第⼆天的8:00』开机⼀次形成⼀个⽂件。

观测N次就为N。

时段的作⽤是区别⽂件名）。

（3）仪器⾼度（4）开机记录时间（在状态灯闪时开始记录）。

（5）关机记录时间（6）仪器号5、同步观测⼀段时间后关机搬站（注：是以晚开机时间为准，距离不能超过50公⾥）观测注意事项：●设置GPS采样间隔和⾼度截⽌⾓（同步的⼏台GPS要设置相同）。

实验4 GPS静态定位观测一.实验目的（1）熟练地掌握GPS接收机的使用方法。

（2）了解GPS网的布设方案，掌握GPS外业作业计划的制定。

（3）熟悉GPS静态定位外业观测过程。

（4）掌握GPS接收机野外静态数据采集的测量方法；（5）理解GPS控制网的同步环、异步环的构网思想。

二.实验仪器每组GPS接收机一台套，内含GPS接收机一台，电池两块，2米钢卷尺一把，基座一个（含轴心），三脚架一个。

记录本和电池等耗材各一套。

三.实验内容（1）GPS网的布设与实施根据用户的要求，静态网的布设通常情况下有以下三种方式，是：1）点连式，如图1所示。

这种连接方式的特点是，图形结构的强度较低，但工作效率较高。

2）边连式，如图2所示。

这种连接方式的特点是，图形结构的强度较高，但工作效率较低。

3）混连式，如图3所示。

既有点连又有边连，它综合了点连和边连的优缺点，图形结构适中。

图1 图2 图3（2）在布设GPS静态网的时候，应注意以下几点：1）点的周围要开阔，没有遮盖物，没有大的水域，200m范围内没有强的电磁场对GPS信号的干扰。

2）点的选择要尽可能方便交通。

3）点应选在地面基础稳定，易于保存的地方四.实验内容在野外观测之前，最好提前1天做星历预报以选择卫星状况最好的时段观测，同时根据星况做好次日的外业时间安排，外业观测流程如下：1）按实验要求，赶到实验场地，做好数据采集准备工作（安置GPS接收机天线、天线连接、电源连接）。

2）开机搜索天空GPS卫星信号，直到GPS接收机接收到四颗以上的卫星，而且PDOP值小于4。

3）进行数据采集前的GPS接收机参数设置（如：采样间隔5秒钟，高度截止角10°），每个小组的GPS接收机参数设置要一致。

4）数据采集条件满足后每个小组约定同步采集起、止时间，数据采集开始5）做好观测期间的GPS数据记录工作，记录表格见附表1。

6）采集时间到，数据采集工作结束，收拾仪器进行下一个测量点的数据采集工作。

中海达软件外业操作手册步骤一：室外架设基准站选择视野开阔且地势较高的地方架设基站，基站附近不应有高楼或成片密林（卫星接收不好）、大面积水塘（多路径效应严重）、高压输电线米，信号发射塔米（有干扰）。

基站一般架设在未知点上，后面的说明均针对这种情况。

提示：基站位置第二天还要使用的话，做好标记点用来摆基站。

第二天直接对中整平，量好天线高输入基站设置里面即可，切勿再重新平滑，不然前一天的参数会没用步骤二：打开基准站接收机，打开手簿1、点击或按手簿上“”键启动界面进入如下图。

2、项目信息→建立项目文件（长按历史项目列表项，可以选中项目对其进行打开或者删除操作）如下图。

手簿上键是字母（大写按键）、数字、拼音输入切换键。

、项目设置→系统→右上角→左下角“自定义”→在投影界面输入系统名，投影选项卡输入中央子午线（例如。

），基准面选项卡选择控制点的当地椭球（例如北京），平面转换和高程拟合均选择“无”，点击“保存”,点击应用即可。

步骤三：设备的连接点击的“连接”→设备连接→连接若连接方式为“蓝牙”，则进入蓝牙连接界面。

可在已配对设备里选择相应的接收机设备蓝牙（包含接收机的仪器号），如果没有找到，可以点击下方【搜索设备】查找接收机，搜到相应的仪器号后选中该设备蓝牙名，弹出蓝牙配对的对话框，输入配对密码（默认），蓝牙配对成功后，即可在已配对设备里选择相应的仪器号进行连接，设备连接成功后将显示当前接收机的连接状态，包括仪器主机编号、主板信息、天线类型、连接方式选择、注册日期等信息。

步骤四：设置基准站、连接主机成功后按手簿上的键返回然后就是点击“基准站”→等卫星锁定后，输入天线高（斜高）→点击平滑进行次平滑采集→确定→数据链（左下角中间，如使用电台为“外部数据链”，手机卡则为“内置网络”）→内置网络、、“选择服务器”里面选择中海达广州或中海达广州，“分组号和小组号”分别为位数和位数，小组号要求小于→其他→差分模式（）→电文格式（三星，双星）→（右上角），其余默认即可。
