中海达V8GPS操作步骤

中海达G P S设置步骤-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1.架设基站，量出仪器高度。

需注意的事项：架设完基站与电瓶连接的时候要注意红接“+”，黑接“—”，先接黑线后接红线（即先黑后红）切勿接错。

2.打开手薄，选择Hi-RTK道路版，然后双击。

出现主菜单后，点击GPS。

点击接收机信息，连接GPS，会出现GPS连接设置页面：（手薄：Q series/GIS+ 连接：Q系列/GIS+蓝牙端口：3 波特率：19200 GPS 类型：V8）。

然后点击连接，选中接收机型号（接收机型号位于接收机下部）连接。

连接完成后，点击接收机信息，选择基准站设置。

单击打开后，输入点名，天线高（即仪器高度）。

输入完成后，点击平滑，平滑时接收机会提示卫星锁定，平滑结果的时间为10s，平滑的误差应保证≤0.03。

平滑完成后，点击数据链，数据链为外部数据链，点击运用。

然后点击其他，（差分模式：RTK 电文格式：CMR 高度截止角：5—15），最后点击确定，即基站设置完成。

设置完成后电台与接收机将正常发射信号。

3.设置完基站后，点击接收机信息，断开GPS。

然后连接移动站，连接移动站的步骤和连接基站的步骤基本上一样。

即，点击接收机信息，连接GPS，会出现GPS连接设置页面，（手薄：Q series/GIS+ 连接：Q系列/GIS+蓝牙端口：3 波特率：19200 GPS 类型：V8）。

然后点击连接，选中移动接收机型号。

连接完成后，点击测量，看手薄是否显示为固定解。

若固定，则下步为踩点。

4.踩点步骤：在Hi-RTK道路版主菜单点击测量，在碎部测量中点击Σ∕n，平滑出控制点的坐标，然后打√，会弹出记录点信息，输入已知控制点的点名，天线高为2.071m，然后打√。

踩点的时候应注意，踩的点应≥3个以上，在架设基站位置的大里程踩两个点，小里程也同样踩两个点，点与点的间距可以适当选择，500m—1000m。

中海达RTK -V8 的使用一 RTK定位技术简介GPS实时动态定位(Real Time Kinematic，简称RTK)技术是一种将GPS与数传技术相结合，实时解算进行数据处理，在1~2 S的时间里得到高精度位置信息的技术。

使GPS从只能做控制测量的局面中摆脱出来，开始广泛用工程测量领域。

使用RTK技术可以方便、快捷、高效、快速地实现高精度的测量作业，但是RTK 技术仍存在着一定的局限性，使其在现实应用中受到了限制．主要表现为：①用户需要架设本地的基准站：②误差随距离的增长而增大；③误差的增大使流动站和基准站之间的距离受到限制(<15 km)；④数据的可靠性和可行性随距离的增加而降低。

对于RTK测量来说，两台接收机（一台基准站，一台流动站）都在观测卫星数据，同时，基准站通过其发射电台把所接收的载波相位信号（或载波相位差分改正信号）发射出去；那么，流动站在接收卫星信号的同时也通过其接收电台接收基准站的电台信号；在这两信号的基础上，流动站上的固化软件就可以实现差分计算，从而精确地定出基准站与流动站的空间相对位置关系。

在这一过程中，由于观测条件、信号源等的影响会有误差，即为仪器标定误差,一般为平面1cm+1ppm，高程2cm+1ppm，适合我们工地上精度要求不高的测量验线工作，但是控制测量位移观测等最好采用全站仪进行观测，以确保精度。

为了保证RTK的高精度,最好有三个以上平面坐标已知点进行校正（计算七参），而且点精度要均等，并要均匀分布于测区周围，要利用坐标转换中误差对转换参数的精度进行评定。

如果利用两点校正（计算四参）,一定要注意尺度比是否接近于1。

小范围内（30平方公里以内）四参七参都可以用，但是超过30平方公里的范围最好使用七参以保证质量。

二 V8的使用我们公司的RTK包括3个主要部件：接收机两部（分别作基准站和流动站），电台一部。

（1）a. 接收机主机控制面板有按键两个：F 键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。

中海达GPS操作流程中海达GPS操作步骤一：仪器架设与连接：基准站、移动台注意基准站与移动台的模式。

连续按两下F键为更改主机模式，然后按一下进行模式更改。

更改完成按I电源键完成。

注意必须在主机锁定卫星的前提下进行软件操作。

基准站架设点必须满足以下要求：1、高度角在15度以上开阔，无大型遮挡物；2、无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50米内无高压线）；3、在用电台作业时，位置比较高，基准站到移动站之间最好无大型遮挡物，否则差分传播距离迅速缩短；4、至少两个已知坐标点（已知点可以是任意坐标系下的坐标，最好为三个或三个以上，可以检校已知点的正确性）；5、不管基站架设在未知点上还是已知点上，坐标系统也不管是国家坐标还是地方施工坐标，此方法都适用。

二：手簿软件操作1.新建项目：点击【项目】→【新建】→输入项目名→【√】一般以当天日期为项目名，方便数据导出时查找。

2.参数设置：一定要按项逐一进行检查、更改。

源椭球一般为WGS-84，目标椭球和已知点一致，如果目标坐标为自定义坐标系，则可以不更改此项选择，设置为默认值：“北京-54”。

3.连接GPS：通过蓝牙连接GPS基准站。

点击【连接】，点击【搜索】出现机号后，选择机号，点击【连接】,如果连接，成功会在接收机信息窗口显示连接GPS 的机号。

4.设置基准站：点击【平滑】，平滑完成后点击右上角【√】。

（注：基站在换到另外的一个区域作业有些情况下可能会失锁或则假锁定，你看到的卫星灯还是一直在闪，此时你只需要点下设置基准站。

主机就会立：数据链:外部数据链，其他：差分模式：RTK，电文格式：sCMRx，高度截止角，10-15即锁定卫星。

）电台模式。

启用GLONASS。

点击确定。

屏幕会显示已知点。

设置基准站完毕(查看主机差分灯是否每秒闪一次红灯，如果用电台时，电台收发灯每秒闪一次，如果正常，则说明设置成功)。

手机卡（网络模式）：数据链：内置网络。

中海达GPS及RTK操作步骤一开关GPS主机1、按电源键1秒，开机2、按电源键3秒，关机二控制面板按键主机控制面板有按键两个：F键（功能键）和电源键，指示灯３个，分别为电源、卫星、状态。

控制面板功能键操作说明：1、双击F (间隔>0.2S, 小于1S), 进入“工作方式”设置，有“基站”、“移动站”、“静态”三种工作模式选择。

2、长按F大于3秒进入“数据链设置”，有“UHF”、“GSM”、“外挂”三种数据链模式选择。

3、按一次F键, 进入“UHF电台频道”设置。

有0～9、A～F共16个频道可选。

4、轻按关机按钮，语音提示当前工作模式、数据链方式和电台频道，同时电源灯指示电池电量。

指示灯操作说明:1、电源灯(红色): “常亮”(正常电压) 内电池>7.2V, 外电>11V “慢闪”(欠压) 内电池≤7.2V，外电≤11V “快闪”(指示电量)每分钟快闪1～4 下指示电量2、卫星灯(绿色)：“慢闪”：搜星或卫星失锁“常亮”：卫星锁定3、状态灯（红绿双色灯）:绿灯：（信号灯）内置UHF移动站时指示电台信号强度外挂UHF基准站时常灭内置GSM时指示登陆（慢闪），连接上（常亮）静态时发生错误（快闪）其他状态常灭红灯:（数据灯）数据链收发数据指示（移动站只提示接收，基站只提示发射）静态采集指示三、开关机指示说明：开机按电源键1S所有指示灯亮开机音乐，上次关机前的工作模式和数据链方式的语音提示关机长按电源键3S所有指示灯灭关机音乐一、GPS工作模式的设置目的：V8 RTK具有静态、RTK等功能，事先必须对其主机作相应的基准站、移动站、静态或GPRS设置。

作静态使用，则所有主机均设为静态方式。

作RTK使用，若用常规UHF电台，则基站设为外挂UHF电台基站方式，移动站设为内置UHF电台移动站方式；若用GPRS通讯，则基站设为内置GPRS基站方式，移动站设为内置GPRS移动站方式。

特性：主机一旦设置好后，以后开机则默认为上次设置。

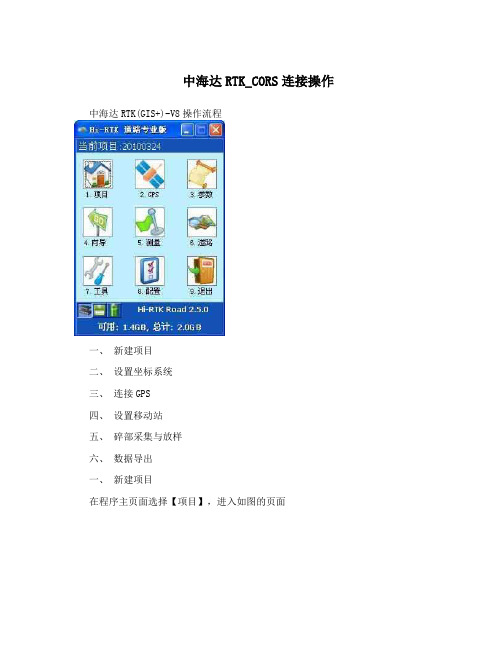

中海达RTK_CORS连接操作中海达RTK(GIS+)-V8操作流程一、新建项目二、设置坐标系统三、连接GPS四、设置移动站五、碎部采集与放样六、数据导出一、新建项目在程序主页面选择【项目】，进入如图的页面在此页面点击【新建】，输入新建项目项目名称，点击右下角【?】，返回【项目信息】界面。

注: 请将新建的项目放在默认路径(\NandFlash\Project\Road)下，否则在手簿没电或硬复位的情况下，除NandFlash文件夹外的数据都会丢失。

二、设置坐标系统在【项目信息】界面，点击屏幕左上角的【项目信息】，选择下拉菜单的【坐标系统】，进入【坐标系统】界面，在【椭球】标签页下，【源椭球】选择【WGS84】，【目标椭球】选择【北京54】或【国家80】，设置完成后，点击【投影】标签页，对投影参数进行设置，【投影方法】选择【高斯三度带】、【高斯六度带】或【高斯自定义】，在【中央子午线】后面输入当地的【中央子午线】。

此处需要注意，不要改变数据的格式，直接在原来的基础上改动即可。

设置完成后点击【椭球转换】标签页，【转换模型】选择【布尔莎七参数】，然后将我们已有的参数输入到相应的地方，输入完毕后点击右上角的【保存】，将设置好的坐标系统保存起来。

点击右上角的【?】关闭坐标系统，返回【项目信息】界面，点击右上角的【?】关闭项目信息，返回主页面。

三、连接GPS在程序主页面选择【GPS】，进入如图的【接收机信息】页面点击右下角的【连接GPS】，进入【GPS连接设置】页面，【手簿】选择【Q series/GIS+】，【连接】选择【 Q系列/GIS+蓝牙】，【端口】选择【3】，【波特率】选择【19200】，【GPS类型】选择【V8】，设置完成后，点击【连接】进入【蓝牙搜索】页面在【蓝牙搜索】界面，点击【搜索】，进行蓝牙设备的搜索，当搜索到我们需要连接的仪器的仪器号后，点击【停止】，选择相应的仪器号，点击【连接】，手簿会自动进行蓝牙连接。

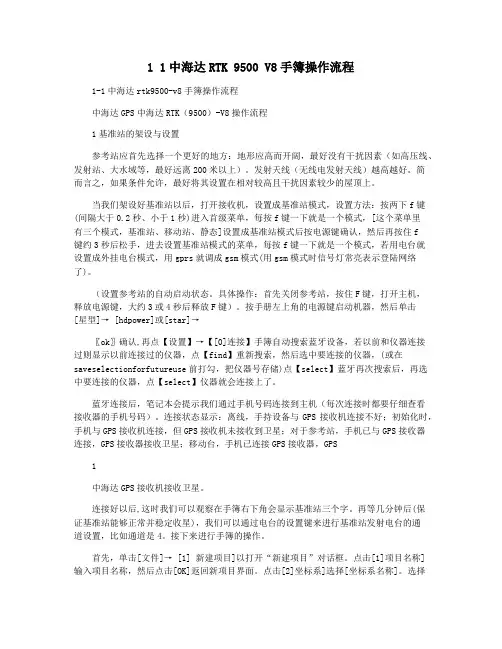

1 1中海达RTK 9500 V8手簿操作流程1-1中海达rtk9500-v8手簿操作流程中海达GPS中海达RTK（9500）-V8操作流程1基准站的架设与设置参考站应首先选择一个更好的地方：地形应高而开阔，最好没有干扰因素（如高压线、发射站、大水域等，最好远离200米以上）。

发射天线（无线电发射天线）越高越好。

简而言之，如果条件允许，最好将其设置在相对较高且干扰因素较少的屋顶上。

当我们架设好基准站以后，打开接收机，设置成基准站模式，设置方法：按两下f键(间隔大于0.2秒、小于1秒)进入首级菜单，每按f键一下就是一个模式，[这个菜单里有三个模式，基准站、移动站、静态]设置成基准站模式后按电源键确认，然后再按住f键约3秒后松手，进去设置基准站模式的菜单，每按f键一下就是一个模式，若用电台就设置成外挂电台模式，用gprs就调成gsm模式(用gsm模式时信号灯常亮表示登陆网络了)。

（设置参考站的自动启动状态。

具体操作：首先关闭参考站，按住F键，打开主机，释放电源键，大约3或4秒后释放F键）。

按手册左上角的电源键启动机器，然后单击[星型]→ [hdpower]或[star]→〖ok〗确认,再点【设置】→【[0]连接】手簿自动搜索蓝牙设备，若以前和仪器连接过则显示以前连接过的仪器，点【find】重新搜索，然后选中要连接的仪器，(或在saveselectionforfutureuse前打勾，把仪器号存储)点【select】蓝牙再次搜索后，再选中要连接的仪器，点【select】仪器就会连接上了。

蓝牙连接后，笔记本会提示我们通过手机号码连接到主机（每次连接时都要仔细查看接收器的手机号码）。

连接状态显示：离线，手持设备与GPS接收机连接不好；初始化时，手机与GPS接收机连接，但GPS接收机未接收到卫星；对于参考站，手机已与GPS接收器连接，GPS接收器接收卫星；移动台，手机已连接GPS接收器，GPS1中海达GPS接收机接收卫星。

目录第一章 V8 CORS RTK系统概述 .................... １§1.1V8CORS RTK系统八大创新技术...................... ２§1.2基准站示意图.................................................... ４§1.3移动站示意图.................................................... ５§1.4标准配置表........................................................ ６§1.5技术参数与性能特点........................................ ７第二章接收机设置................................... １０§2.1V8CORS RTK系统的工作方式..................... １０§2.2控制面板按键图解........................................ １０第三章 UH-460电台.................................. １４第四章电源系统 ...................................... １５§4.1电池充电........................................................ １５§4.2锂电池安装与拆卸方法................................ １６第五章内置GSM模块 ............................... １９§5.1安装SIM卡 .................................................... １９§5.2设置GSM模块................................................ ２１第六章手簿 ............................................. ２８第七章静态测量数据下载 ........................ ２８I§7.1V8U盘式数据下载 ....................................... ２８§7.2V8静态文件管理软件................................... ２９第八章作业模式 ...................................... ３１§8.1使用UH-460电台作业 .................................. ３１§8.2使用内置GSM数据链作业 ............................ ３２§8.3水上测量........................................................ ３３§8.4双频静态测量................................................ ３５II第一章V8 概述第一章 V8 CORS RTK系统概述V8 CORS RTK系统，中海达测绘创新推出全新一代基于CORS技术的RTK GPS系统。

中海达gps测量操作方法
中海达GPS测量操作步骤如下：
1.打开中海达GPS测量软件，进入主界面。

2.连接GPS设备，确保设备已经打开并能够收到卫星信号。

3.对测量区域进行准备，如清除障碍物、设定基准点等。

4.选择合适的测量模式，如点测量、面积测量、路线测量等。

5.设置测量参数，如测量精度、间隔时间等。

6.开始进行GPS测量，根据设定的测量模式和参数进行测量操作。

7.将测量结果保存到计算机或移动设备中，并可进行相应的数据处理和分析。

8.处理数据后，可输出报告或图形展示测量结果。

需要注意的是，中海达GPS测量操作前需要对GPS设备和软件进行充分的了解和熟悉，确保测量的准确性和可靠性。

同时，还需要遵守测量过程中的相关规定
和标准，以确保测量结果符合实际需要。

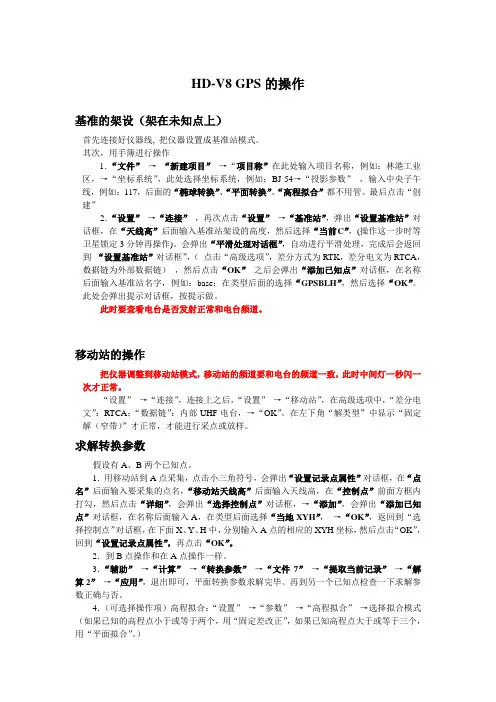

HD-V8 GPS的操作基准的架设（架在未知点上）首先连接好仪器线, 把仪器设置成基准站模式。

其次，用手簿进行操作1．“文件”→“新建项目”→“项目称”在此处输入项目名称，例如：林港工业区，→“坐标系统”，此处选择坐标系统，例如：BJ-54→“投影参数”，输入中央子午线，例如：117，后面的“椭球转换”、“平面转换”、“高程拟合”都不用管。

最后点击“创建”2．“设置”→“连接”，再次点击“设置”→“基准站”，弹出“设置基准站”对话框，在“天线高”后面输入基准站架设的高度，然后选择“当前C”，(操作这一步时等卫星锁定3分钟再操作)。

会弹出“平滑处理对话框”，自动进行平滑处理，完成后会返回到“设置基准站”对话框”，（点击“高级选项”，差分方式为RTK，差分电文为RTCA，数据链为外部数据链），然后点击“OK”之后会弹出“添加已知点”对话框，在名称后面输入基准站名字，例如：base；在类型后面的选择“GPSBLH”，然后选择“OK”。

此处会弹出提示对话框，按提示做。

此时要查看电台是否发射正常和电台频道。

移动站的操作把仪器调整到移动站模式，移动站的频道要和电台的频道一致，此时中间灯一秒闪一次才正常。

“设置”→“连接”，连接上之后，“设置”→“移动站”，在高级选项中，“差分电文”：RTCA；“数据链”：内部UHF电台，→“OK”。

在左下角“解类型”中显示“固定解（窄带）”才正常，才能进行采点或放样。

求解转换参数假设有A、B两个已知点。

1．用移动站到A点采集，点击小三角符号，会弹出“设置记录点属性”对话框，在“点名”后面输入要采集的点名，“移动站天线高”后面输入天线高，在“控制点”前面方框内打勾，然后点击“详细”，会弹出“选择控制点”对话框，→“添加”，会弹出“添加已知点”对话框，在名称后面输入A，在类型后面选择“当地XYH”，→“OK”，返回到“选择控制点”对话框，在下面X、Y、H中，分别输入A点的相应的XYH坐标，然后点击“OK”，回到“设置记录点属性”，再点击“OK”。

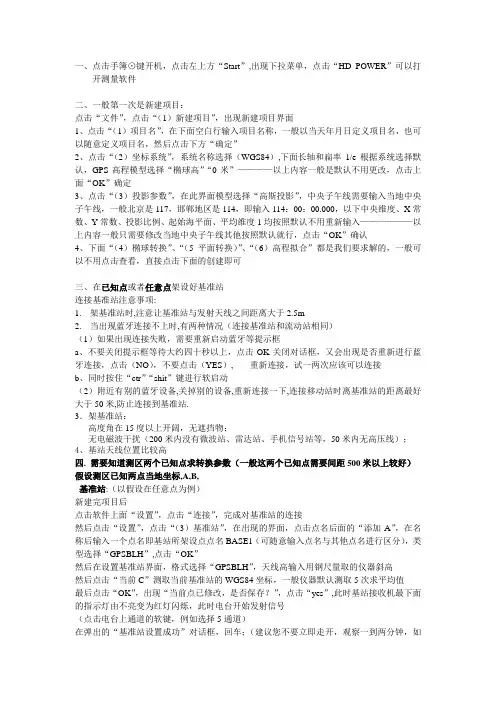

一、点击手簿⊙键开机，点击左上方“Start”,出现下拉菜单，点击“HD POWER”可以打开测量软件二、一般第一次是新建项目：点击“文件”，点击“（1）新建项目”，出现新建项目界面1、点击“（1）项目名”，在下面空白行输入项目名称，一般以当天年月日定义项目名，也可以随意定义项目名，然后点击下方“确定”2、点击“（2）坐标系统”，系统名称选择（WGS84）,下面长轴和扁率1/e根据系统选择默认，GPS高程模型选择“椭球高”“0米”————以上内容一般是默认不用更改，点击上面“OK”确定3、点击“（3）投影参数”，在此界面模型选择“高斯投影”，中央子午线需要输入当地中央子午线，一般北京是117，邯郸地区是114，即输入114：00：00.000，以下中央维度、X常数、Y常数、投影比例、起始海平面、平均维度1均按照默认不用重新输入——————以上内容一般只需要修改当地中央子午线其他按照默认就行，点击“OK”确认4、下面“（4）椭球转换”、“（5平面转换）”、“（6）高程拟合”都是我们要求解的，一般可以不用点击查看，直接点击下面的创建即可三、在已知点或者任意点架设好基准站连接基准站注意事项:1.架基准站时,注意让基准站与发射天线之间距离大于2.5m2.当出现蓝牙连接不上时,有两种情况（连接基准站和流动站相同）（1）如果出现连接失败，需要重新启动蓝牙等提示框a、不要关闭提示框等待大约四十秒以上，点击OK关闭对话框，又会出现是否重新进行蓝牙连接，点击（NO），不要点击（YES）, 重新连接，试一两次应该可以连接b、同时按住“ctr”“shit”键进行软启动（2）附近有别的蓝牙设备,关掉别的设备,重新连接一下,连接移动站时离基准站的距离最好大于50米,防止连接到基准站.3．架基准站：高度角在15度以上开阔，无遮挡物；无电磁波干扰（200米内没有微波站、雷达站、手机信号站等，50米内无高压线）；4、基站天线位置比较高四. 需要知道测区两个已知点求转换参数（一般这两个已知点需要间距500米以上较好）假设测区已知两点当地坐标,A,B,基准站:（以假设在任意点为例）新建完项目后点击软件上面“设置”，点击“连接”，完成对基准站的连接然后点击“设置”，点击“（3）基准站”，在出现的界面，点击点名后面的“添加A”，在名称后输入一个点名即基站所架设点点名BASE1（可随意输入点名与其他点名进行区分），类型选择“GPSBLH”,点击“OK”然后在设置基准站界面，格式选择“GPSBLH”，天线高输入用钢尺量取的仪器斜高然后点击“当前C”测取当前基准站的WGS84坐标，一般仪器默认测取5次求平均值最后点击“OK”，出现“当前点已修改，是否保存？”，点击“yes”,此时基站接收机最下面的指示灯由不亮变为红灯闪烁，此时电台开始发射信号（点击电台上通道的软键，例如选择5通道）在弹出的“基准站设置成功”对话框，回车；（建议您不要立即走开，观察一到两分钟，如果“解状态”栏出现“警告”，您需要重新设置基准站）注：如果基站架在已知点上，设置完基准站时要再一次采集一次基准站点坐标，自动保存在记录点库移动站:设置---连接移动站完成移动站的连接点击“设置”，再点击“（4）移动站”，点击上面“参数”，设置天线高，一般选择斜高，天线高输入“2.1”，相位中心高输入“0.03”，点击“OK”，完成移动站设置把移动站放在A点整平,按键“SP”或者点击屏幕上面的小红旗----输入点名（一般在点名后加上—84以便和当地坐标进行区分例如：A—84）- --点击”OK”回车确认把移动站放在B点整平,按键“SP或者点击屏幕上面的小红旗”----输入点名（一般在点名后加上—84以便和当地坐标进行区分例如：B—84）- --点击”OK”回车确认打开控制点库，可以点击“F”手簿下方按键，点击“添加”，输入点名“A”，类型选择“当地XYH”，描述不用管，查看格式选择“当地XYH”，然后在下面正确输入A点的坐标同样添加入点B的当地坐标匹配点击按键“H”键，点击“A—84”点，点击“编辑”，点击中间位置“控制点”前方框使其打上√号，点击后面方框后小三角，选择当地坐标点“A”,点击“OK”再点击“B—84”点，点击“编辑”，点击中间位置“控制点”前方框使其打上√号，点击后面方框后小三角，选择当地坐标点“B”, ,点击“OK”计算点击“辅助”，点击“（1）计算”，点击“（3）转换参数”，点击“文件（7）”，点击“（1）提取当前记录”，点击“（2）解算”，出现平面转换界面，此时看下比例一般此数值接近1，一般要大于0.97小于1.03，一般为0.99999或者1.00000，一般后面的9或者0越多越好，如果精度要求较高(当然已知点的精度高低会直接影响以后的观测精度)，最好4到6个9或者0为好，点击“OK”,点击“应用”再次点击“文件（7）”，点击“（5）添加到水准点库”，出现“控制点已经添加进水准点库！系统将自动切换到‘求解高程拟合参数’模式。
