锚固、搭接、弯折的区别

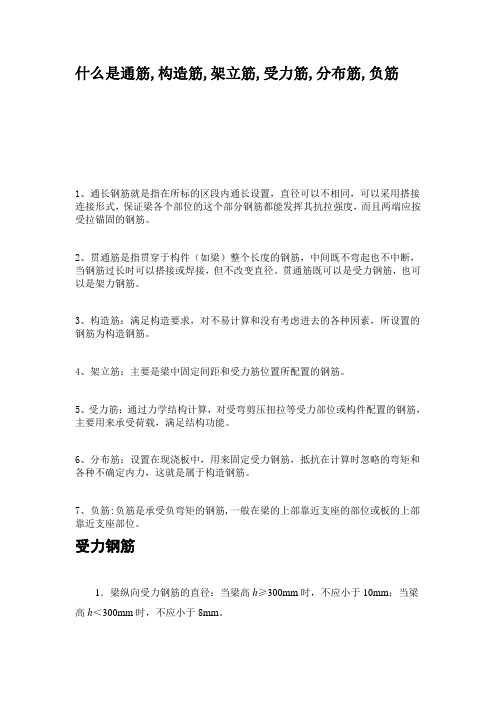

什么是通筋,构造筋,架立筋,受力筋,分布筋,负筋1、通长钢筋就是指在所标的区段内通长设置，直径可以不相同，可以采用搭接连接形式，保证梁各个部位的这个部分钢筋都能发挥其抗拉强度，而且两端应按受拉锚固的钢筋。

2、贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

贯通筋既可以是受力钢筋，也可以是架力钢筋。

3、构造筋：满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

4、架立筋：主要是梁中固定间距和受力筋位置所配置的钢筋。

5、受力筋：通过力学结构计算，对受弯剪压扭拉等受力部位或构件配置的钢筋，主要用来承受荷载，满足结构功能。

6、分布筋：设置在现浇板中，用来固定受力钢筋，抵抗在计算时忽略的弯矩和各种不确定内力，这就是属于构造钢筋。

7、负筋:负筋是承受负弯矩的钢筋,一般在梁的上部靠近支座的部位或板的上部靠近支座部位。

受力钢筋1．梁纵向受力钢筋的直径：当梁高h≥300mm时，不应小于10mm；当梁高h＜300mm时，不应小于8mm。

2．梁纵向受力钢筋水平方向的净间距（图9-14）：对上部钢筋不应小于30mm 和1.5d（d为钢筋的最大直径）；对下部钢筋不应小于25mm和d。

梁的下部纵向钢筋配置多于两层时，两层以上钢筋水平方向的中距应比下面两层的中距增大一倍。

各层钢筋之间的净间距不应小于25mm和d。

图9-14 梁的钢筋净距3．简支梁和连续梁简支端的下部纵向受力钢筋伸入支座的锚固长度l as（图9-15），应符合下列规定；当梁中混凝土能担负全部剪力时，l as≥5d；当梁端剪力大于混凝土担负能力时，对带肋钢筋l as≥12d，对光圆钢筋l as≥15d。

图9-15 纵向受力钢筋伸入梁简支支座的锚固当下部纵向受力钢筋伸至梁端尚不足l as时，应采取在钢筋上加焊锚固钢板或将钢筋焊接在梁端预埋件上等有效锚固措施。

4．框架梁或连续梁的上部纵向钢筋应贯穿中间节点或中间支座范围（图9-16）。

第一章练习题答案1．简单阐述传统施工图和平法施工图的不同。

答：平法是把结构构件尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，构成一套完整的结构施工图的方法。

平法改变了传统结构施工图从平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，减小了设计人员的工作量，同时也减少了传统结构施工图中“错、漏、碰、缺”的质量通病。

2．什么是钢筋的锚固长度？答：钢筋的锚固长度是指受力钢筋通过混凝土与钢筋的黏结作用，将所受力传递给混凝土所需要的长度。

钢筋的锚固长度应符合设计要求，当图纸要求不明确时，可按照平法构造的要求确定。

3．如何确定直锚、弯锚？答：钢筋的锚固形式分为直锚（直锚固）和弯锚（弯折锚固）两种。

当支座宽度足够时，可采用直锚，否则应采用弯锚。

4．钢筋的连接形式有几种？分别有何要求？答：钢筋连接的方式有绑扎搭接、机械连接和焊接三种。

混凝土结构中受力钢筋的连接接头宜设置在受力较小处，在同一根受力钢筋上宜少设接头。

同一构件中相邻纵向受力钢筋的接头宜互相错开。

5．什么是混凝土保护层厚度？答：混凝土的保护层厚度是指最外层钢筋外边缘至混凝土表面的距离。

第二章练习题答案1．简述结构楼层标高与建筑图中的楼面标高之间的关系？答：结构图的标高不带建筑做法，也就是不带表面的水泥砂浆、地砖等，所以标高会比建筑标高低一些。

一般楼板的建筑做法是50 mm左右，在卫生间和需要做防水的地方会稍厚一点，在这些部位为了保证地面高度平齐，所以在结构上通常会降低板底标高。

也就是说，结构的楼面标高就是把建筑标高减去一个建筑做法的厚度，结构的层高就是相邻两层的结构标高的差值。

2．梁集中标注的主要内容有哪些？答：梁集中标注包括五项必注值（梁编号、梁截面尺寸、梁箍筋标注、梁上部通长筋或架立筋配置、梁侧面纵向构造筋或受扭钢筋标注）及一项选注值（梁顶面标高高差），简称“五项半”。

3．梁平法中标注KL1（2A）表示什么意思？答：1号框架梁，两跨一端带悬挑。

一、混凝土保护层厚度：一类环境(干燥、无水浸没)：墙板15mm、梁柱20mm，后续逐级按每级增加5mm，到3b增加10mm，墙板40mm、梁柱50mm。

与保护层厚度相关：潮湿、严寒、干湿交替、水位变动、盐渍土环境，例如基础垫层40mm(分有垫层、无垫层)、地下室墙板迎水面50mm、承台迎水面50mm 、100mm(根据桩径大小不同)，都与水位频繁变动和水位线以下所处环境有关联，他的作用：1）防止受拉构件钢筋氧化、锈蚀；2）二种材料的协同工作，确保结构达到安全使用年限；3）防火要求，耐火极限；4）保护层过厚易产生裂缝(地下室外侧设置抗裂网片)。

二、100年建筑乘1.4倍；保护层厚度指最外层钢筋到混凝土外边缘距离。

混凝土碳化原理：混凝土受外界空气的化学腐蚀，当二氧化碳与氢氧化钙作用(水泥水化过程形成氢氧化钙)超过保护层厚度，会使内部钢筋锈蚀。

1)梁纵向钢筋间距：纵向钢筋水平方向净距不应＜30mm和1.5d，下部纵向钢筋水平方向净距离不应＜25mm和d，多于二层时各层之间的净距不应＜ 25mm和d。

（注意支座负筋上下距离），柱子纵向钢筋的净间距不小于50mm(设计并筋的除外)，且不大于300mm，剪力墙的水平分布筋≤200mm，竖向分布筋≤300mm。

2)18G901是对12G901的修编，也是对16G101构造内容的深化。

三、受拉钢筋的锚固长度和搭接长度表格外需理解几个数据：1）环氧树脂涂层钢筋*1.25，用于主要的道路、港口耐蚀、防腐工程2）施工中易受扰动*1.1，用于对模板系统有提升功能建筑3）当锚固长度范围内纵向受力钢筋周边保护层厚度为3d 、5d （d 为锚固钢筋的直径时），表中数据可分别*0.8、0.7，中间时按内插值(需要去正确理解，从设计力学角度来说，纵向受力钢筋周边保护层厚度为3d 、5d 时，都可分别乘系数；包括抗扭钢筋）4）修正系数多于一项时可连乘5）受拉钢筋锚固长度la 、lae 计算值不应小于2006）四级抗震lae=la ；lle=ll ；7）二根不同钢筋搭接时取较细钢筋直径注：锚固长度条件：砼标号、钢筋型号、抗震等级；如搭接+接头面积%。

总结框架梁、非框架梁中钢筋连接、截断、锚固要点在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。

在相交处，小心计算主梁，这是个主要受力构件，马虎不得。

计算要点和构造特点：1.主梁除承受自重外，主要承受由次梁传来的集中荷载。

为简化计算，主梁自重可折算成集中荷载计算。

2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。

3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h－（50～60）mm，双排筋h0=h－（70～80）mm。

4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。

5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。

6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。

这种效应约在集中荷载作用点两侧各0.5～0.6倍梁高范围内，可引起主拉破坏斜裂缝。

为防止这种破坏，在次梁两侧设置附加横向钢筋，位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。

附加横向钢筋应布置在长度为S=2h1＋3b的范围内。

板支座上部非贯通纵筋的长度怎么确定支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。

扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。

非通长筋,多指负筋或板的分布筋,区别于受力筋"通长设置"而已。

三者除都是钢筋外,没有其它关系。

我的理解：都是在支座部位，但构造、作用和形状不同，所指的范围也不同。

参考03101的框架梁的纵向钢筋构造，应该可以理解。

什么是通长筋、底板筋、上部筋、下部筋通长筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

贯通筋既可以是受力钢筋，也可以是架力钢筋。

第四章钢结构预埋件预埋件——即预先安装(埋藏)在隐蔽工程内的构件，就是在结构浇筑时安置的构配件。

用于砌筑上部结构时的搭接，以利于外部工程或设备基础的安装固定。

预埋件大多由钢板、钢筋制作而成。

在基础结构框架施工时，比较常用的预埋构件有：预埋钢板、预埋钢管、预埋角钢、预埋扁铁以及预埋螺栓等。

尤其是在一些工业厂房结构中，往往是混凝土框架结构和钢结构的混合型结构，而且厂房内各类设备（比如：设备基础、通风管道、消防管道、电缆桥架、桁车梁、轨道梁等）也会很多，这样各种类型的预埋件都可能会出现。

预埋钢板是在结构中留设由钢板和锚固筋的构件，用来连接结构构件或非结构构件的固定用途。

比如做后工序固定（如门、窗、幕墙、水管、煤气管等）用的连接件。

这个在混凝土结构与钢结构连接的部位很多。

砼基础上的预埋钢板，后期会与钢结构中的钢柱连接；砼柱上的预埋板，会作为桁车梁的支撑连接；砼柱侧面的预埋板，会作为支托板来支撑墙面檩条或焊接柱间支撑及水平支撑的作用；梁板上的预埋板，会作为设备的连接板以及栏杆的连接板使用等。

预埋钢管在结构中留设管（常见的是钢管铸铁管或PVC管）用来穿管或留洞口为设备服务的通道。

比如在后期穿各种管线用的（如强弱电、给水、通风等）。

常用于混凝土墙梁上的管道预留孔。

如果在混凝土板中设置预埋钢管，大多数是为了穿螺栓来固定相关设备的用途，此时需严格按图纸要求进行埋设，如果偏差较大，将会对后期设备的安装造成较大影响。

预埋角钢在结构中预埋角钢，主要用来后期安装一些钢窗时的焊接连接；有时也在砼柱的四个边角上安装，用来对砼柱的保护。

如果在女儿墙上埋设角钢预埋件，通常用来做防雷网的连接。

预埋扁钢结构中埋设的镀锌扁钢，一般用来做防雷接地。

预埋螺栓是在结构中，一次把螺栓预埋在结构里，上部留出的螺栓丝扣用来固定构件，是起到连接固定作用的。

常见的是设备预留螺栓。

除了设备预埋螺栓之外，在钢结构厂房中，基础中的地脚螺栓就是作为后期钢柱安装的连接构件，把基础和钢柱有效地连接起来。

钢筋锚固的原则：1、梁受拉钢筋在端支座的弯锚，其弯锚直段≥0.4laE，弯钩段为15d并应进入边柱的“竖向锚固带”，且应使钢筋弯钩不与柱纵筋平行接触的原则（边柱的“竖向锚固带”的宽度为：柱中线过5d至柱纵筋内侧之间）；2、受力纵筋在端支座的锚固不应全走保护层的原则，当水平段走混凝土保护层时，弯钩段应在尽端角筋内侧“扎入”钢筋混凝土内；3、当抗震框架梁往中柱支座直通锚固时，纵筋应过中线+5d且≥Lae的原则；4、梁受拉纵筋受力弯钩为15d、柱偏拉纵筋弯钩、钢筋构造弯钩为12d的原则；5、墙身的第一根竖向钢筋、板的第一根钢筋距离最近构件内的相平行钢筋为墙身竖向钢筋与板筋分布间距1/2的原则；6、当两构件配筋“重叠”时不重复设置且取大者的原则；7、节点内钢筋锚固不应平行接触的原则。

1、变截面柱墙插筋锚固为1.5Lae2、墙上柱纵筋锚固为1.6Lae3、上柱比下柱多出的钢筋锚固为1.2Lae4、下柱比上柱多出的钢筋锚固为1.2Lae5、上柱直径大于下柱时应将下层柱的连接位置移到柱的上端,上柱连接位置下移。

6、顶层边角柱外侧钢筋全部伸入梁板内,长度为梁底以上1.5Lae。

也可采用12D(此时屋面梁上部弯折长度须为1.7Lae,避免节点顶部钢筋拥挤)和1.5Lae+20D（当柱外侧配筋率>1.2%)7、顶层中柱12D,当直锚长度大于锚固长度时可采取直锚。

8、暗柱和墙顶层锚固为Lae (自板底)。

9、框支柱部分纵筋延伸到上层剪力墙楼板顶,能通则通,弯锚部分伸入梁或板内Lae10、墙水平筋伸入端柱的长度取定:当满足直锚时为LAE,当不能满足直锚时为伸至端柱对边加弯折15D,平直段长度须>=0.4LAE11、剪力墙水平筋应伸至墙端,并向内水平面弯折。

12、转角剪力墙外侧水平筋应连续通过。

1、楼层框架梁钢筋端支座采用直锚时为>=Lae且>=0.5支座宽+5D。

2、楼层框架梁钢筋端支座采用弯锚时为伸至柱纵筋内侧+15D弯折。

钢筋平法识图之框架结构口诀框架结构有奥秘，听我慢慢说仔细。

抗震非抗样不一，就是抗震也分级，一二三四共四级，非抗脚标少个E，抗震标注“LaE”,锚固长度查图集。

直锚弯锚均可以，至少也得二百五，11G有了新做法，减去50成二百。

底筋一般不连接，过了中线加5D，筏板、地梁和楼梯，非抗、非框、井字梁，悬挑、板筋加条基，以上九种不带E。

遇上框架请慎重，楼梯可能要抗震，悬挑是否要抗震，图纸一般会注明。

框架顶梁边角柱，收顶做法样不一，柱插梁、梁插柱，翻看图集三十七（页)，还有图集五十五，以及图集五十六（页），新图集增加新做法，同径柱筋翻上去。

屋面框柱顶收齐，附加三根不忘记，框支梁、框支柱，翻看图集六十七。

柱筋伸到上层顶板里，能通则痛不忘记。

梁柱交接核心区，并箍乱放不允许，汶川地震有教训，没有加密出问题。

有个强条提醒你，强屈、超强和延伸率，如果复试不合格，钢筋再好也要扔出去。

材料采购请注意，不带“E”钢筋不要买。

有得图纸不规范，符号标注很混乱，“L”和“LL”分不清，两种要求大不同，不合规范难监理，你要据理提问题，让其改正是目的，方能做个好监理。

连、暗、边框梁三类，各种暗柱有十种，墙身、墙柱和墙梁，全属剪力墙范畴里，柱非柱、梁非梁，作为监理要懂得。

水平筋外侧通过去，拉钩勾住不忘记，加强部位是约束，拉钩一般要加密，构造（边缘）箍筋不算计，拉钩设置按图纸。

墙柱上升要连接，绑扎、机械和焊接，绑扎搭接LaE, 1.2系数乘上去。

接头错位五百几，上下搭接有距离，对焊离地五百起，上下之间35D。

新图集里新规定，只是绑扎有了新做法，70页里寻奥秘，各位监理看仔细。

汇总03G101-1平法图集与11G101-1平法图集99不同之处现简要汇总03G101-1图集及04G101-4图集（以下简称老图集）与11G101-1图集（以下简称新图集）之间的区别，合计100项，仅作为抛砖引玉、释疑解惑之用，时间匆忙，如有不当及错误，望指正。

钢筋常用的分类钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：（一）按轧制外形分（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。

（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。

（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。

（4）冷轧扭钢筋：经冷轧并冷扭成型。

（二）按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。

（三）按力学性能分Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）（四）按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等钢筋下料长度的计算钢筋因弯曲或弯钩会使其长度发生变化，在施工配料中不能公根据施工图所示尺寸下料；必须考虑混凝土保护层、钢筋弯曲、弯钩等因素，再根据图中尺寸计算其下料长度。

各种钢筋下料长度计算如下：平直钢筋下料长度=构件长度-保护层厚度+弯钩的增加长度弯起钢筋下料长度=直段长度+斜段长度+弯钩的增加长度-弯曲调整值箍筋下料长度=外皮周长尺寸+箍筋调整值计算钢筋造价时，则按照上述计算公式不扣减弯曲调整值即可。

钢筋如有接长，则另加搭接长度。

一、单个弯钩增加长度计算钢筋弯钩有三种形式：半圆弯钩、直弯钩及斜弯钩，说明：（a）半圆弯钩（b）直弯钩（c）斜弯钩设D为圆弧弯曲直径，d为钢筋直径，Lp为弯钩的平直部分长度，并根据规定取值D=，Lp=3d，则单个弯钩增加长度如表2-9。

弯钩角度α180°135°90°弯钩增长公式++++弯钩增加长度表2-9单个弯钩增加长度1注：某些施工或预算手册中的弯钩增加长度公式为：弯钩角度α180°135°90°弯钩增长公式Lz3d+++弯钩增加长度表2-9单个弯钩增加长度2二、钢筋弯曲调整值由于钢筋弯曲时，外侧伸长，内侧缩短，只有轴线长度不变。
