2019年09月地震技术在油气田开发中的应用研究苟幸福1陈明勇2张艺宝2单安平2（1.中国石油天然气股份有限公司长庆油田分公司第十一采油厂，甘肃庆阳745000；2.中石油川庆钻探长庆钻井总公司，陕西西安710000）摘要：随着我国石油开发技术的逐渐发展，对地震等相关问题的研究也在不断地深入。
地震技术知识也在成熟和完善中发展着。
我国的油气田开发的过程中。
相关技术人员已经开始熟练的使用地震技术，而地震技术在油气田的开发过程中起到了积极的保障作用，熟练的掌握地震技术不单单可以提升油气田的采集效率，还有利于提升油气田开发技术水平，文章将对地震技术在油气田开发中的应用问题进行分析。
望对相关的从业人员提供一定的参考。
关键词：地震技术；油气田；开发；应用研究社会经济的不断发展和进步，促使人们对石油资源的需求量逐渐提升。
为了更好的满足人们的生产生活需要，石油的开采量正在逐年增大。
因此油气田的资源逐渐减少，但是开采的难度逐渐提升。
勘探技术的好坏将关乎石油的开采，同时也影响着石油工程建设的安全性和稳定性，因此我们需要加强对油气田勘探技术的研发，从而保障石油的安全有效稳定生产。
地震技术在油气田开发中具有至关重要的作用，相关的技术人员需要根据当前的地震技术现状应用现状，对地震技术在油气田开发中的应用进行不断的改进，从而进一步提升我国石油的开采量以及我国石油开采的效率[1]。
1地震技术在油气田开发中的具体应用研究1.1加强流动单元的划分，保障开采的合理性通过对石油开采区域的地震资料进行研究，可以充分的掌握开采区域的客观地质情况。
同时通过地震资料可以有效的掌握该区域的地形地质，有助于石油开采区域的连续性观察，进而为后续的开采作业奠定良好的科学基础。
一般来说，对油气田进行开发之前需要对该区域的地质进行研究。
从而掌握相关的地质资料。
若目标开采区域具有动态变化的特点，且速度较快，则会提升后续的地层差异对比难度。
在后续的油气田开发和利用阶段，根据相关的地震地质资料可以有效的剖析该区域中的地质情况。
江苏油田高精度三维地震采集技术及应用效果屠世杰;曾强;庞全康;芮建民;谢纯华;石一青【期刊名称】《复杂油气藏》【年(卷),期】2010(003)001【摘要】在对苏北盆地历年所实施的三维区块进行地震资料评估的基础上,优选了汉留断裂带的永安区块、南部断阶带的竹墩区块进行高精度三维地震采集.从分析苏北盆地地震勘探难点问题着手,应用基于叠前成像的观测系统设计技术、精细的表层调查技术、逐点设计井深和采用小组合基距等六项技术以及严格质量控制体系和措施,通过针对性技术攻关,高精度三维勘探资料品质取得了大幅度提高.通过对永安高精度三维退化方案处理分析,提出了针对苏北盆地不同勘探目标新一轮地震勘探的思路与对策.【总页数】5页(P37-41)【作者】屠世杰;曾强;庞全康;芮建民;谢纯华;石一青【作者单位】中国石油化工股份有限公司江苏油田分公司物探技术研究院,江苏,南京,210046;中国石油化工股份有限公司江苏油田分公司物探技术研究院,江苏,南京,210046;中国石油化工股份有限公司江苏油田分公司物探技术研究院,江苏,南京,210046;中国石油化工集团公司江苏石油勘探局地球物理勘探处,江苏,扬州,225007;中国石油化工集团公司江苏石油勘探局地球物理勘探处,江苏,扬州,225007;中国石油化工集团公司江苏石油勘探局地球物理勘探处,江苏,扬州,225007【正文语种】中文【中图分类】P315.61【相关文献】1.山区高精度三维地震采集技术及应用效果 [J], 孙黄利;贺正东;马丽;田军2.海上煤田高精度三维地震采集技术及应用效果 [J], 谭绍泉3.高精度三维地震采集技术及应用效果 [J], 赵殿栋;吕公河;张庆淮;谭绍泉4.高精度三维地震采集技术及应用效果 [J], 丁鹏5.塔河油田高精度三维地震采集区断裂检测技术优化与应用 [J], 鲍鑫;王虹;高利君;谢乘飞因版权原因，仅展示原文概要，查看原文内容请购买。
地震技术在油气田开发中的应用Ξ李栋明1,2,刘群星3(1.中国地质大学地球科学与资源学院;2.中油国际海外研究中心,北京 1000833.江汉油田分公司勘探开发研究院开发研究所,湖北潜江 433124) 摘 要:地震技术已广泛地应用于油气田勘探领域,是油气田勘探的重要方法之一。
随着地震技术的发展和油气田开发难度的不断提高,地震技术正逐步应用于油气田开发的不同领域,为油气田的开发与调整提供直接的依据,提高油气田最终采收率。
本文列举了12项地震技术在油气田开发领域的应用,供油气田开发工作者参考。
关键词:地震技术;油气田开发;沉积相;微构造研究;储层反演;全三维地震解释;四维地震;振动采油;提高采收率前言相对于其它大多数学科,地震是一门新型学科,但地震技术一经产生,立刻得到迅猛的发展,特别是自上世纪70年代三维地震首次得到商业性应用以来,地震技术取得了长足的进步,完成了从模拟地震向数字地震、二维地震向三维地震、普通三维地震向高分辨率三维地震以及三维地震向四维地震的一系列发展。
目前地震技术已经作为一门独立的成熟学科,广泛应用于油气勘探与开发领域。
在多年的勘探实践中,人们充分认识到地震技术在油气勘探领域的重要作用。
毋庸置疑,地震技术在油气勘探领域有着举足轻重的作用,特别是在油田构造研究方面,对于寻找有利圈闭非常有效,但随着地震技术的发展和油气田开发难度的进一步提高,地震技术已经成为油气开发领域的一项必不可少的工具,并在油气田开发中发挥着越来越重要的作用。
1 帮助层序地层对比,合理划分流动单元地震资料具有覆盖面积大、能客观反映沉积体宏观的三维形态和地层相互接触关系并能连续追踪等特点,为建立盆地内的年代地层格架提供了科学依据。
油田开发井的测井资料采集一般只针对开发的目标层段,在沉积环境变化较快的地区,往往不能找到可靠的对比标志,造成地层对比困难。
应用三维地震资料,通过切割多条联井剖面,以地震剖面为桥梁,借助其可连续对比追踪的优势,可以实现层序地层的等时对比,并在等时格架下进一步合理地细划流动单元,使油田的开发与调整更有针对性。
油田开发后期的地质挖潜增效措施近年来，随着油田开发的不断深入，油田储量逐渐减少，开采难度逐渐增加，地质挖潜成为油田开发后期的重要工作之一。
为了提高油田的产能和效益，需要采取一系列地质挖潜增效措施。
一、地质勘探技术升级地质勘探是油田开发的基础工作，通过地质勘探可以找到更多的油气资源储量，提高油田的开发潜力。
随着科技的不断进步，地质勘探技术也在不断升级，包括无人机航拍、地震勘探、电磁勘探等先进技术的运用，可以更准确地勘探出油气资源，有效提高油田的开发效率。
二、三维地震勘探技术的应用三维地震勘探技术是一种高精度的地质勘探技术，通过地震波的反射和折射特性，可以获取地下结构的三维图像，对地下的油气资源进行精准勘探。
通过三维地震勘探技术，可以更加准确地确定油气资源的储量和分布情况，为油田的后期开发提供重要的参考依据。
三、水平井和多级压裂技术的应用在油田的开发后期，传统的垂直钻井已经不能满足对深层储层的有效开采，水平井和多级压裂技术成为提高油田开发效率的重要手段。
通过水平井技术，可以有效地增加有效井长，提高井壁和储层的接触面积，增强油气的采集能力。
而多级压裂技术可以通过在油井中设置多个射孔段，实现对储层的多次压裂，提高储层对流性，提高采收率。
四、油藏管理和改造技术的应用随着油田的开采过程，油藏压力的下降和产液的增加，油田的开采效率会逐渐下降，需要采取油藏管理和改造技术来提高油田的生产效率。
其中包括地面人工注水、水驱、气驱等技术的应用。
通过注水改造和压裂改造，可以有效地提高油藏的压裂能力和储层的渗透性，增加油田的产能。
五、智能化监测与管理系统的建设在油田开发后期，油井的运行管理愈发复杂，需要建立智能化监测与管理系统。
通过传感器和无线通信技术，可以实现对油井地下情况的实时监测，对油井的运行状态进行动态调控，实现油井生产的智能化管理。
通过建立智能化监测与管理系统，可以及时发现油井的异常情况，提高油田的生产效率。
六、油气勘探开发的综合技术应用油气勘探开发的综合技术应用是增加油田开发效果的必要手段。

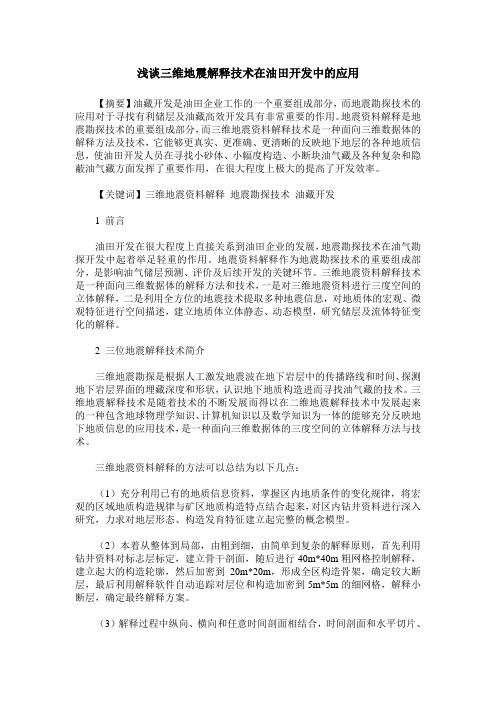

浅谈三维地震解释技术在油田开发中的应用【摘要】油藏开发是油田企业工作的一个重要组成部分，而地震勘探技术的应用对于寻找有利储层及油藏高效开发具有非常重要的作用。
地震资料解释是地震勘探技术的重要组成部分，而三维地震资料解释技术是一种面向三维数据体的解释方法及技术，它能够更真实、更准确、更清晰的反映地下地层的各种地质信息，使油田开发人员在寻找小砂体、小幅度构造、小断块油气藏及各种复杂和隐蔽油气藏方面发挥了重要作用，在很大程度上极大的提高了开发效率。
【关键词】三维地震资料解释地震勘探技术油藏开发1 前言油田开发在很大程度上直接关系到油田企业的发展，地震勘探技术在油气勘探开发中起着举足轻重的作用。
地震资料解释作为地震勘探技术的重要组成部分，是影响油气储层预测、评价及后续开发的关键环节。
三维地震资料解释技术是一种面向三维数据体的解释方法和技术，一是对三维地震资料进行三度空间的立体解释，二是利用全方位的地震技术提取多种地震信息，对地质体的宏观、微观特征进行空间描述，建立地质体立体静态、动态模型，研究储层及流体特征变化的解释。
2 三位地震解释技术简介三维地震勘探是根据人工激发地震波在地下岩层中的传播路线和时间、探测地下岩层界面的埋藏深度和形状，认识地下地质构造进而寻找油气藏的技术。
三维地震解释技术是随着技术的不断发展而得以在二维地震解释技术中发展起来的一种包含地球物理学知识、计算机知识以及数学知识为一体的能够充分反映地下地质信息的应用技术，是一种面向三维数据体的三度空间的立体解释方法与技术。
三维地震资料解释的方法可以总结为以下几点：（1）充分利用已有的地质信息资料，掌握区内地质条件的变化规律，将宏观的区域地质构造规律与矿区地质构造特点结合起来，对区内钻井资料进行深入研究，力求对地层形态、构造发育特征建立起完整的概念模型。
（2）本着从整体到局部，由粗到细，由简单到复杂的解释原则，首先利用钻井资料对标志层标定，建立骨干剖面，随后进行40m*40m粗网格控制解释，建立起大的构造轮廓，然后加密到20m*20m，形成全区构造骨架，确定较大断层，最后利用解释软件自动追踪对层位和构造加密到5m*5m的细网格，解释小断层，确定最终解释方案。
三维地震勘探，石油探测仪器新发展摘要：近年来，探测技术的发展呈逐年上升趋势，为石油探测量作业带来了根本性的改变。
本文根据石油物探测常用仪器的发展趋势，阐述笔者的观点。
关键词：石油探测发展技术的图像更加清晰、位置预测更加可靠。
三维地震勘探技术是从二维地震勘探逐步发展起来的，是地球物理勘探中最重要的方法，也是当前全球石油、天然气、煤炭等地下天然矿产的主要勘探技术。
原来的人工测量方法，即二维地震勘探方法是在地面上布置一条条的测线，沿各条测线进行地震勘探施工，采集地下地层反射回地面的地震波信息，然后经过电子计算机处理得出一张张地震剖面图。
经过地质解释的地震剖面图就像从地面向下切了一刀，在二维空间(长度和深度方向)上显示地下的地质构造情况。
同时几十条相交的二维测线共同使用，即可编制出地下某地质时期沉积前地表的起伏情况。
如果发现哪些地方可能储有油气，则可确定其为油气钻探井位。
与二维地震勘探相比，三维地震勘探不仅能获得一张张地震剖面图，还能获得一个三维空间上的数据体。
三维数据体的信息点的密度可达12.5米×12.5米(即在12.5米×12.5米的面积内便采集一个数据)，而二维测线信息点的密度一般最高为1千米×1千米。
由于三维地震勘探获得信息量丰富，地震剖面分辨率高，地下的古河流、古湖泊、古高山、古喀斯特地貌、断层等均可直接或间接反映出来。
地质勘探人员利用高品质的三维地震资料找油找气，中国近期发现的渤海湾南堡大油田、四川普光大气田、塔里木盆地塔中Ⅰ号大气田等，全要归功于高精度的三维地震勘探技术。
现在的三维地震勘探是根据人工激发地震波在地下岩层中的传播路线和时间、探测地下岩层界面的埋藏深度和形状，认识地下地质构造进而寻找油气藏的技术，与医院使用的B超、彩超和CT技术类似。
地质学家通过三维勘探剖面寻找地下油气藏，和医生通过CT寻找病人身体内部的病变不同之处在于：人体结构是基本相同的，而地表的条件和地下的地质结构却千变万化，油气的运动方向与赋存部位也无规律可循；应该说，地质学家面临的挑战比医生大得多。
石油地质勘探中的三维地震数据处理研究地震勘探在石油地质勘探中起着至关重要的作用。
它通过记录和分析地震波在地下的传播和反射特征，获取地下岩石及矿产资源的信息。
而地震数据处理则是地震勘探过程中不可或缺的一环，它对采集得到的三维地震数据进行处理和解释，从而为地质学家提供更准确的地质结构模型和油气资源勘探目标的定位。
本文将探讨石油地质勘探中的三维地震数据处理研究。
三维地震数据处理是地震勘探中最为重要的环节之一。
它广泛应用于石油地质勘探中的构造解释、沉积研究、油气储层预测、油田开发和油藏管理等方面。
三维地震数据处理的主要目标是消除噪音、提高分辨率、增强地震信号，以获得更准确和可靠的地震解释结果。
在三维地震数据处理中，首先需要进行静校正。
地震波传播过程中，地下的地层速度差异会引起地震道数据的时间延迟。
静校正的目的就是通过找到和消除这些时间延迟，使地震道数据恢复到正确的位置。
这一步骤的准确性对于后续的处理和解释过程至关重要。
静校正之后，还需要进行深度偏移校正。
在地下介质中，地震波传播速度随深度的变化而变化。
为了更准确地重建地下地层模型，需要对地震数据进行深度偏移校正。
这一步骤可以帮助我们获得更准确的地层信息，提高地震数据的分辨率。
接下来的关键步骤是成像和解释。
通过应用各种图像处理方法，将三维地震数据转化为地质学家可以理解和解释的地层模型。
在成像和解释过程中，可以利用地震数据的反射强度、极性和相位等信息来判断地下地质结构和矿藏性质。
这些信息对于石油勘探决策具有重要的指导意义。
此外，三维地震数据处理还可以应用于预测油气储层的存在和性质。
通过研究反射振幅和干涉等特征，可以获得油气储层的位置、厚度和产能等重要信息。
这对于油田的开发和管理具有重要的意义，可以大大提高勘探效率和油气资源的开采率。
值得注意的是，三维地震数据处理过程中的算法和技术不断发展和创新。
近年来，随着计算机技术的进步和大数据分析的兴起，机器学习和人工智能等方法在地震数据处理中得到了广泛应用。
地震勘探技术在油气田中的应用地震勘探技术是油气勘查领域中不可或缺的一项技术。
其本质是通过利用地震波在不同介质中传播的速度差异，分析地下岩石结构和油气的分布，从而确定油气储层位置和性质。
地震勘探技术的应用使油气勘探的效率和成功率大幅提高，成为油气勘查的重要手段之一。
一、地震勘探技术的基本原理和方法地震勘探技术是基于地震波的传播和反射原理进行的。
地震波是在地震事件中产生的，主要包括横波和纵波两种。
在地震勘探中，主要利用纵波进行勘探。
地震勘探通常分为两个阶段，第一个阶段是震源阶段，也称为震源激发，是指把一瞬间能量释放到地球内部的所有方法，例如在地表或井口附近使用炸药、露天井炮等方式，产生纵波和横波震动。
第二个阶段是观测阶段，也称为地震勘探仪器的接收或激励，是指使用地震仪器测量地震波在不同时刻到达地表各点的反射或传播情况，依据地震波在不同介质内传播速度的差异，判断岩层的结构和油气分布。
在地震勘探中，常用的方法有地表勘探、井下勘探和三维地震勘探等。
其中，最常见的是地表勘探。
地表勘探主要包括浅层和深层勘探。
浅层勘探一般在1公里左右的深度内进行，主要使用2D或3D地震勘探数据；深层勘探则在1公里以上的深度进行，常规使用2D勘探数据，但近年来，3D勘探数据的应用也日益增多。
井下勘探主要使用井筒旁比率记录法、井下微地震探测法和井下地震法。
三维地震勘探是指将地震勘探技术应用于三维空间中，可以大幅度优化地震勘探的效率。
二、地震勘探技术在油气勘探中的应用利用地震勘探技术在油气勘探中，主要包括三个方面：目标区域识别、储层与非储层区分和确定油气储量。
1.目标区域识别地震勘探技术可以应用于识别目标区域，通常指通过分析地下岩石结构，确定石油地质构造带的分布。
根据岩石的密度、声速和弹性等特性，地震勘探技术可以识别出各种类型的构造带，例如断层带、褶皱带、岩性边界带等。
地震勘探技术可以对勘探区域的地质构造进行分析，以确定勘探方案和目标区域，从而提高勘探成功率。
三维地震在纯化油田开发中的应用蒲 玉 国胜利石油管理局纯梁采油厂引 言纯化油田位于东营凹陷纯化—草桥鼻状构造带,1965年发现,1971年投入开发。
油田基本呈鼻状构造,含油面积42.5km2,内部发育了74条断层, 62个断块,其中含油断块49个。
断块面积超过1km2的有11个,平均断块面积0.8km2。
主要含油层系为沙四段上部,分为5个砂层组、20个含油小层,90%的单层厚度小于1m,最厚2.5m,平均1.3 m,分布较稳定,属于滨浅湖—半深湖相沉积。
油层平均中部深度为2350m左右,初产能较高,并能自喷。
油藏类型原定为高压异常、低饱和、低粘度、中高产能、复杂岩性的低渗透层状断块油藏。
1976年前,随着区块不断投入开发,产量持续上升到20×104t以上,后注水开发,年产油30×104t 以上,稳产了11a。
1988年后,经平面调整及分层开采等,年产油由原30×104t上升到40×104t以上,并连续稳产了7a,现仍处于开发稳产阶段。
目前投产油井日产油能力1254t,平均单井4.6t,综合含水68.9%;累计采油816.5×104t,采出程度15.7%,累计注水1838.7×104m3,累计注采比为0.91。
油田开发中存在的主要问题是构造复杂,一些开发动态情况难以弄清,严重制约了开发水平的提高,目前采出程度较低,处于稳产阶段。
为了寻找纯化油田复杂构造中蕴藏的剩余油潜力,将三维地震应用于精细构造及潜力区的研究,取得了显著的增储上产效果。
构造研究1 基本构造形态研究纯化油田主体部位井网密度达11口/km2,由此选用多条垂直于主断层走向的钻井骨干剖面与对应的三维地震剖面结合,进行层位及断层的确定、追踪,并经人机联作成图,重新认识基本构造形态,即宏观构造特征。
研究表明,目前三维工区沙四段顶面基本构造形态为被2条生长断层[1](北为北倾的纯北大断层,南为南倾的石村大断层,断距约为100～300m)所夹持的地垒断块,内部主要是被2组次一级断层(走向近东西,倾向南北相向)复杂化,呈近东西向的地堑形态,南北两侧为近东西走向的阶状高部位,北部高点在纯17224井区,南部高点在纯1井区(该高点即该鼻状构造的最高点),中间为槽状低部位,属于地垒块上的地堑构造类型。
通过以上工作,得出的认识与原来的认识相比,显著的不同是认识到原主体断块分界断层呈断续分布,并且断层增多,在油藏遮挡因素中,岩层形态特征起主导作用。
因此,油藏类型由原层状断块油藏变更为断层复杂化的层状构造油藏[2]。
2 微构造精细研究重新确定的基本构造形态并不能显示出明显的潜力区,还必须在小断层精细研究的基础上进行微构造研究。
(1)钻井断点资料研究纯化油田较大断层的断点易于找准,但小断层的断点多而复杂,以往对钻遇的断点资料缺乏系统全面的认识。
经分析,小断层断距在5～30m左右,一般分布于沙四上、沙三下及沙三中等层段,由于这些层段可对比性强,电测曲线特征明显,只要对钻井资料系统全面地对比分析,就能够发现所有的钻井断点信息。
经过对比分析,原断点部分位置有所变化,少部分实际不存在,并发现了一些新的小断点。
(2)对钻井断点进行目的层确定在过井三维地震剖面上,钻井断点引起明显的同相轴错断,且纵向上起始点和终止点清楚,追踪多条剖面可确定其纵向及横向的变化情况,进而对目的层断点进行确定。
确定结果表明,钻井中的一些断点属非目的层位断点。
(3)确定目的层断层分布利用三维地震剖面对目的层断点进行追踪、组合时,用井斜校正后真实的钻井断点控制断层的平84 石 油 勘 探 与 开 发 1998年6月 PETROL EUM EXPLORA TION AND DEV ELOPMEN T Vol.25No.3 面位置,确定该平面位置与三维地震剖面对应钻井断点位置之间的统计误差,再利用三维地震剖面及统计误差,对目的层断层的平面起始、终止、走向变化及连续性进行确定,从而正确地确定目的层断层的平面分布情况。
结果表明,重新组合的目的层断层走向、起始点、终止点,均与原断层有明显的变化。
显然,单纯利用钻井断点资料组合目的层断层,因缺少井间的信息及断点层位确定,因而不可能全面地反映出断层的平面分布特征。
(4)三维地震确定非钻遇的小断层以上工作可确定钻遇到的目的层断层的平面分布,但还有一些小断层在纯化油田300m左右井距的钻井资料中不可能全面反映出来。
这类小断层在三维地震剖面上却清晰可见,并能纵、横方向追踪。
结果利用三维地震资料确定出的该类小断层成为纯化油田新增断层的主要部分。
综上,钻井及三维地震综合研究表明,纯化油田这类小断层的断距一般为5～30m左右,走向与两侧主控断层较为一致,是边界断层强烈活动过程中的产物。
据地层、构造演化史[3]等有关资料,南、北边界大断层在沙四段沉积之前开始活动,南界断层活动时期主要是沙三上、沙二下沉积期,北界断层活动到东营组、馆陶组沉积期结束[3]。
由于沙四中为一套厚20m左右的石膏泥岩塑性带,对断层活动的能量具有缓冲或吸收作用[1],故纯化油田小断层纵向上一般上延到沙三段中、下部,一般下延到沙四上(即目的层位纯化镇油组),主力层系小断层十分发育和复杂。
(5)小构造研究一些小鼻状、小平台及小向斜、小洼地等正向和负向微构造,以及一般常发育在断层附近的小牵引、小背斜、小断鼻、小断阶及小沟槽等小构造,一般局限于1～3口井的井区内分布,单纯的钻井资料不能完整、全面地反映。
这些小构造是油田开发中后期的最主要的潜力区,为了正确发现并确定出该类小构造分布及变化特征,在以上小断层研究的基础上,利用高密度的三维地震剖面(一般间距25m)及钻井资料,纵横连续追踪,由此确定出油田的微构造。
3 微构造验证通过静态方法确定的微构造需经实际生产动态资料验证其可靠性。
纯化油田属于储集层较稳定的构造型油藏,在既定井网下,含水分级特征、平面水淹变化、地层供液能力及产能变化以及水井吸水剖面变化等,应与油藏微构造具一致性。
经全面分析,油藏微构造静态特征控制了生产动态的变化,动态变化规律又反映出静态的特征,由此证明,将三维地震与钻井资料结合研究而确定的微构造完全正确。
此外,纯化油田沙四上主要为一套厚70m左右的灰质砂、泥岩薄互层(泥、砂层厚度比为2.5左右),分20个含油小层,纵向断距仅5～30m的小断层可造成断面两侧泥、砂层对接,对油层具有遮挡分割作用。
以往注水中曾“证实”的个别“典型不密封断层”,如注水井纯1728井以西断层,近年来研究证实该断层实际分布在纯1728井以东,也即纯1728井与其西侧油井之间不存在断层,当然也就不会有“不密封”的现象。
纯化油田注水开发多年,现经三维地震与钻井精细研究,结果表明还存在可观的潜力区,主要原因是以往未能充分认识和发现小断层,因此,搞清小断层的分布是实施挖潜的关键。
潜力区研究1 潜力区控制因素分析对于注水开发多年的老油田,潜力区控制因素主要有以下3个方面:(1)微构造 指由地层产状变化形成的正向小构造,即所谓的高点区。
在注水开发中,它们是有利于剩余油富集的低势区[2]。
该类微构造往往在油田开发中、后期资料充分的条件下,才可能被认识发现,尤其是构造十分复杂的纯化油田,只有在目前三维地震与钻井资料结合精细分析后,才能发现。
无论这类高点区是否分布在已有井网之内,老井网都不可能完全动用其储量。
(2)沉积微相 由沉积微相控制的储集层物性非均质性,表现为开发中所谓层间、层内、平面三大矛盾,在原注采井网条件下,总会在物性较差的相带、区域、层段,因流体流线绕道而形成分布于注采井网之内的死油区。
(3)水驱流线 指已有井网范围之外的死油区,如新发现的由新老大小断层夹持的三角死油区,以及非主流线区的构造较低部位,由低部位断层遮挡、高部位注入水形成水动力遮挡的死油区等,水驱流线对储量控制程度差甚至不能控制。
纯化油田剩余油控制因素主要为微构造及水驱流线,其原因是以往对小断层及微构造的认识和发现不够。
94 1998年6月 蒲玉国:三维地震在纯化油田开发中的应用 2 潜力区的确定(1)断层附近的微构造以纯17224井区为例(见图1a ,b )。
该井区经精细构造研究确定的构造图与原构造图有较大差异,其高部位南倾小断层呈弧形向南移200m 左右,新发现有一小断鼻构造,其高点比纯17224井高近20m 。
根据新构造图设计钻新井纯252斜4井,结果钻遇沙四上12个油层共17.1m ,无水淹层,射开较差的纯4至纯5油层7.3m ,1995年12月初产油15t ,含水48%,到1996年底,日产油18t ,含水40%,生产十分稳定。
该井区低部位一线的老井纯17224井、纯2523井的沙四上油层均已含水100%,可见该类小构造具有高产、稳产的巨大潜力。
图1 纯17224井区原构造图(a)及新构造图(b)(2)断层夹持的三角死油区以纯6225井区为例(见图2a ,b )。
经三维地震研究,该井区西侧新发现一条长逾600m 、近西北倾斜的小断层,落差近20m ,无井钻遇,生产动态验证其存在,并与以往认识的断层形成一断层夹持的三角死油区。
该井区老井纯621井已含水100%而报废,位置较高的纯6216井含水达60%以上,故按原构造图及井网注采情况分析,该区已成为水淹区。
然而据该区新构造图所设计的新井纯6245井和纯6247井投产后,年产油能力达到了1×104t 以上,含水低于7%,显示了该类三角死油区的巨大潜力。
图2 纯6225井区原构造图(a)及新构造图(b)(3)非主流线区的低部位死油区 以纯17区块东北角为例(见图3a ,b )。
经精细图3 纯17区块东北部原构造图(a)及新构造图(b)5 石油勘探与开发・油田开发 Vo1.25No.3 落实构造后,分析该区处于非主流线的滞流区,尽管位置较低,但仍为死油区。
该类死油区处于构造较低部位,在较高部位注水采油过程中,由注入水与边、低部位断层共同遮挡,成为非主流线区,油气滞流。
该类死油区可视为注水开发中水动力遮挡富油区的一种新类型,是低渗透复杂断层分布油田中的一种重要潜力区。
据此钻的2口新井(纯17227井和纯17226井)投产后,日产油10t 左右,含水低于6%,目前生产稳定;而该区构造位置较高的老井纯1721井相同层位同期含水却已高达90%以上。
结语通过三维地震与钻井资料结合,对纯化油田宏观及微观构造进行精细综合分析,并经构造与动态的一致性检验,确定原来所谓层状断块油藏实为复杂断层分布的层状构造油藏;再依据老油田潜力区的控制因素,判定小断层对油层的封堵分隔作用是形成潜力区的主要因素,确定出主要的3种潜力区,钻井投产后取得了显著的增储上产效果。
尤其是非主流线区的构造低部位,可视为注水中水动力遮挡剩余油富油区,是一种新的挖潜类型。
