汇流箱调试指导书

京仪绿能JINGY1 RENEWABLE ENERGYJYHL-8IN光伏阵列汇流箱使用手册北京京仪绿能电力系统工程有限公司北京京仪绿能电力系统工程有限公司• JYHL-8IN-201004 •版本:1.0目录1. 符号解释............................................................... 1.2. 安全说明............................................................... 2.3. 简介................................................................... 3.3.1. 供货范围.......................................................... 3.3.2. 型号说明..........................................................4.3.3. 铭牌..............................................................4.4. 系统结构............................................................... 6.4.1. 内部结构.......................................................... 6.4.2. 保险丝等级........................................................ 7.4.3. 直流断路器等级.................................................... 7.5. 安装与使用............................................................. 8.5.1. 安装前检查........................................................ 8.5.2. 需要使用的安装工具及零件 (8)5.3. 机械安装.......................................................... 9.5.3.1. 外型尺寸..................................................... 9.5.3.2. 基本安装要求................................................. 9.5.3.3. 机箱的开启与关闭 (10)5.4. 电气接线及步骤 (11)5.4.1. 对外接线端子介绍 (11)5.4.2. 端子大小与连接线径 (12)5.4.3. 对外接线操作步骤 (13)5.5. 更换保险丝 (15)6. 技术数据 (16)7. 附录 (17)7.1. 质量保证 (17)7.2. 联系我们 (17)1. 符号解释为了更好的使用本手册，请仔细阅读以下符号说明此符号标识对于如果不当操作则可能对用户的安全产生危险和（或）可能造成重大硬件损坏的注意事项或者说明。

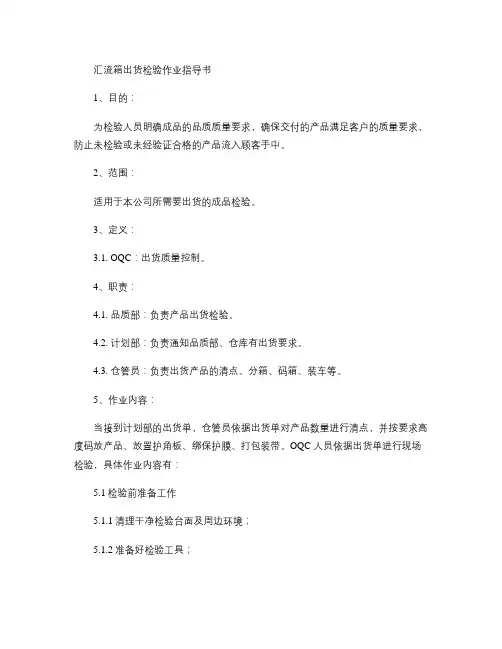

汇流箱出货检验作业指导书1、目的：为检验人员明确成品的品质质量要求，确保交付的产品满足客户的质量要求，防止未检验或未经验证合格的产品流入顾客手中。

2、范围：适用于本公司所需要出货的成品检验。

3、定义：3.1. OQC：出货质量控制。

4、职责：4.1. 品质部：负责产品出货检验。

4.2. 计划部：负责通知品质部、仓库有出货要求。

4.3. 仓管员：负责出货产品的清点、分箱、码箱、装车等。

5、作业内容：当接到计划部的出货单，仓管员依据出货单对产品数量进行清点，并按要求高度码放产品、放置护角板、绑保护膜、打包装带。

OQC 人员依据出货单进行现场检验，具体作业内容有：5.1检验前准备工作5.1.1清理干净检验台面及周边环境；5.1.2准备好检验工具；5.1.3准备好产品工艺图纸、抽样标准、检验规格书、检验报告、合格样品及限度样品等。

5.2包装检查：5.2.1 核对外通箱上的丝印和标签内容是否正确，是否与出货单的内容一致；5.2.2 核对外箱的数量以及产品数量是否与出货单一致；5.2.3 核对外箱的封箱是否完整；5.2.4 核对外箱是否有破损、变形、受潮、脏污、离层、断裂等不良现象；5.2.5 核对外箱是否按要求摆放在卡板上，包括外箱的摆放层数，每一层的摆放方法，以及外箱是否在卡板的中间等；5.2.6 核对外箱码放高度是否超出1.8m （不含卡板），卡板四角及最上层两顶边是否放置护角板，有否保护膜进行固定。

5.3开箱检查：5.3.1每一批产品按抽检标准抽箱核对实物与出货单要求是否相符合，箱内的实物与外箱上的标签所标识的内容是否相符合；5.3.2 核对的项目包括：数量、丝印、编号、生产日期、箱数、出货日期、检验状态等；5.3.3检验项目包括箱内说明书、标签、数量、包装袋是否符合客户要求。

5.3.4 所有尾数箱，必须开箱核对数量，核对无误方可出货。

5.3.5开箱检查时，在《汇流箱出厂检验报告》注明编号、以便追踪。

汇流箱精维护1.1 范围本文件规定了无锡隆玛科技股份有限公司汇流箱精维护流程和作业要求。

表1 部件信息1.2 人员配置及工期要求表2 检修人数及工期1.3 工器具表3 工器具清单1.4 检修材料表4 材料清单1.5 作业流程与质量监督点图1 作业流程图1.6 作业步骤1.6.1 常规检查a）外观是否整洁，电缆牌是否有脱落现象，汇流箱内是否出现凝露。

b）检查光伏汇流箱内熔断座的螺丝是否有松动，如出现松动的现象请及时锁紧。

c）检查每路光伏板的输入线连接是否可靠，如出现接头松动、断开的现象请及时固定。

d）检查汇流箱安装是否牢靠，是否密封，锁扣是否锁紧。

e）检查汇流箱通信功能和显示功能是否正常（H点），应能显示通道电流、防雷器当前工作状态等。

1.6.2 监控模块检查及维护检查监控模块装置运行正常，显示电流、电压值是否正常，若监控模块损坏，则更换步骤如下：1.6.3 保险丝检查及维护检查保险丝是否有烧毁现象。

若保险丝烧毁，需要更换保险丝，则步骤如下：a）用尖嘴钳将保险丝夹出。

b）万用表测量保险丝是否通断。

c）用尖嘴钳夹着保险丝插入熔断器座。

d）送电后，用钳形表测量更换回路是否有电流。

1.6.4 断路器检查及维护检查断路器是否无烧毁、跳闸现象。

若断路器损坏，需要更换断路器，步骤如下：a）断开直流柜断路器。

b）测量汇流箱断路器下端正负极出线无电压。

c）用内六角扳手拧开两个铜排螺丝和两个断路器出线螺丝。

d）十字螺丝刀拧开断路器的四个固定螺丝。

e）按拆除步骤重新将断路器更换上。

1.6.5 高压导轨电源检查及维护检查高压导轨电源是否正常，若高压导轨电源损坏，更换步骤如下：a）分别向两边拔出电源模块上下端接插件。

b）电源模块下端有一个红色卡扣，用小一字螺丝刀向下抵出，拿下电源模块。

c）更换电源，上下端接插件插紧。

d）闭合熔断器座，万用表测量电源模块下端是否有24V直流电源输出。

e）断路器闭合。

1.6.6 防雷器检查及维护检查防雷器是否无击穿，若防雷器击穿，需要更换防雷器，步骤如下：a）十字螺丝刀拧开防雷模块上端正极、负极、接地三根线螺丝，拔出左下角遥信接线。

光伏电站设备调试方案一、编制目的作为光伏发电单元、逆变器、箱变、监控系统调试依据, 检查光伏电站设计、施工质量, 验证光伏电站设备的设计、制造、安装质量, 通过对光伏电站设备试验、调试, 达到光伏电站设备安全、顺利并网, 保证各个系统运行正常、设备安全稳定。

二、编制依据1.《光伏发电站设计规范》GB50797-2012。

2.《光伏发电站接入电力系统技术规定》GB/Z19964-2005。

3.《电气装置安装工程电气设备交接试验标准》GB 50150-2006 。

4.《并网光伏发电专用逆变器技术要求和试验方法》Q/SPS22。

三、调试目标1.检验方阵内设备接线正确、满足带电条件, 调试设备参数、性能, 保证设备顺利并网、安全稳定运行。

2.调试监控中心内设备, 达到参数设置正确、性能调试正常, 以保证并网后运行正常。

四、调试内容1.方阵（1）组件: 一次回路检查、组件交接性能试验。

（2）箱变: 带电前一次回路检查、交接试验。

（3）逆变器: 带电前一次、二次回路检查、并网调试。

2.监控中心（1）直流系统: 绝缘检查、监视系统检查。

（2）UPS系统: 绝缘检查、输出测试、切换调试。

（3）配电系统: 一次、二次回路检查。

（4）光功率系统: 系统安装、功能调试。

（5）监控系统: 系统安装、功能调试。

（6）AGC系统:接口测试、功能调试。

五、组织措施1.调试小组组长: A（电力建设第三工程公司）组员: B.C.D.设备厂家人员组长职责：负责调试方案的制定、落实, 保证设备正常调试, 协调解决出现问题。

组员职责：负责调试方案执行, 按照调试方案逐项调试, 处理调试过程中出现问题, 做好调试记录。

2.监督小组组长: E（水电咨询有限公司）副组长: F（光伏电站管理部）组员:光伏电站管理部: G、H、J水电咨询有限公司: K、L组（副）长职责: 审批并监督执行设备调试方案, 组织好人员培训、调试监督、验收把关。

组员职责：监督设备调试方案执行, 做好调试项目监督、旁站, 做好设备调试验收工作。

汇流箱调试指导书太阳能光伏发电系统——直流汇流箱调试作业指导书编制：日期：编号：1、主题内容及适用范围本作业指导书讲述了光伏系统中汇流箱的调试工艺及要求，适用于光伏系统中汇流箱的调试。

2、引用标准SJT 11127-1997 《光伏(PV)发电系统过电压保护-导则》GB/T18479-2001 《地面用光伏（PV）发电系统概述和导则》GB 50150—91 《电气装置安装工程电气设备交接试验标准》DL 5009.1—92 《电力建设安全工作规程》GBJ232-82 《电气装置安装工程施工及验收规范》3、调试准备电气设备调试前的准备工作，是安装工程中的一项重要工作，不但关系着安装工作的顺利进行，同时也影响安装质量，因此，在电气设备调试前必须做好施工准备工作，通常应做好以下几项工作。

3.1调试前应详细熟悉设计图纸3.1.1弄清设计图的设计内容，对图中选用的电气设备和主要材料等进行统计。

3.1.2调试前必须熟悉设计规范和设备技术文件的有关规定。

如有关国家部颁发的有关安装技术规范、质量标准以本部门有关规定。

3.2工器具准备万用表、摇表、电缆剪、改锥等。

3.3人员安排专业技术人员（或电工）2-3人。

3.3 防护、安全准备绝缘手套、绝缘鞋。

4、调试操作要求4.1概述汇流箱调试质量优劣影响整个光伏系统的质量，因此有必要制定一套合理可行的调试工艺标准，作为提高和保证工程质量、安全生产及运行使用的基础。

本施工作业指导书是根据国家颁布的相关标准，结合本企业特点，并参照有关技术资料编制。

随着科学技术的不断发展，新技术、新工艺、新材料、新设备将会不断出现，这样对电气设备安装调试也将提出新的要求，今后在实际工作中逐步总结经验，进一步修改和完善。

4.2适用范围一般光伏系统安装调试工程。

4.3 调试工艺标准及要求4.3.1核对产品型号、参数是否正确，是否与设备匹配。

4.3.2 外观检查①各种标识是否齐全；②元器件是否裂纹、残缺、损坏；③各接线端子连线是否规范、牢靠；④绝缘部分是否损坏。

海南州50MWp光伏并网电站项目汇流箱安装接线作业指导书编制：审核：批准：中国水利水电第四工程局海南州光伏电站项目部2012年10月1适用范围此作业指导书适用于光伏区的汇流箱安装施工。

2编制依据GB/T 19939—2005 光伏系统并网技术要求GB/T 19964—2020 光伏发电站接入电力系统技术规定（征求意见稿）GB *****-201* 《光伏电站施工标准》（征求意见稿）适用范围IEC 62446:2020 并网光伏发电系统文件、试运行测试和检查的大体要求西北电监局（西电监办[2020]165号）西北区域光伏电站并网治理暂行规定3作业前应做的预备及必需具有的条件参加作业人员的资格及要求（包括人员品级及数量、人员考核、人员责任和权限）。

作业所需工具及仪器、仪表和准确度的要求。

作业原材料及半成品质量要求。

3.4 汇流箱的规格、类型各项设计标准符合标准要求有出厂合格证。

3.5 检查汇流箱，如有表面损伤、变形及松动等问题，应及时进行修整、校正等处置，合格后才能进行安装。

3.6 作业环境应达到的条件。

安装前检查，在技术协议书中会对汇流箱的防护品级，元器件的品牌和型号做出相应的要求，安装前应进行检查；通过远程运输和现场保管应付箱内元器件及连线进行检查，是不是存在破损和松动现象。

4 要紧工具配置测量仪器选用安装设备选用名称功能名称功能一字螺丝刀紧固螺钉十字螺丝刀紧固螺钉力矩扳手紧固螺栓扳手紧固螺栓斜口钳修剪线扣线扣绑扎线缆卷尺测量距离角尺测量距离万用表测量电压热风机热缩电缆指套绝缘胶带包扎裸线电钻钻孔手套安装时佩戴辅材制作电缆接线头5作业程序、方式、内容汇流箱安装：关于汇流箱的安装，依照设计的汇流箱布置及连接示用意进行安装，每1MWp共安装汇流箱16台。

5.2 汇流箱的固定安装依照图纸实施，将汇流箱安装在光伏支架上指定位置，用螺栓拧紧，安装进程轻抬轻放，幸免划伤油漆；应保证汇流箱安装水平幸免歪斜。

打开柜门（如以下图）。

JYHL-8IN 光伏阵列汇流箱使用手册北京京仪绿能电力系统工程有限公司北京京仪绿能电力系统工程有限公司●JYHL-8IN-201004 ●版本:1.0目录1. 符号解释 (1)2. 安全说明 (2)3. 简介 (3)3.1. 供货范围 (3)3.2. 型号说明 (4)3.3. 铭牌 (4)4. 系统结构 (6)4.1. 内部结构 (6)4.2. 保险丝等级 (7)4.3. 直流断路器等级 (7)5. 安装与使用 (8)5.1. 安装前检查 (8)5.2. 需要使用的安装工具及零件 (8)5.3. 机械安装 (9)5.3.1. 外型尺寸 (9)5.3.2. 基本安装要求 (9)5.3.3. 机箱的开启与关闭 (10)5.4. 电气接线及步骤 (11)5.4.1. 对外接线端子介绍 (11)5.4.2. 端子大小与连接线径 (12)5.4.3. 对外接线操作步骤 (13)5.5. 更换保险丝 (15)6. 技术数据 (16)7. 附录 (17)7.1. 质量保证 (17)7.2. 联系我们 (17)1.符号解释为了更好的使用本手册，请仔细阅读以下符号说明。

警告!此符号标识对于如果不当操作则可能对用户的安全产生危险和(或)可能造成重大硬件损坏的注意事项或者说明。

说明!此符号标识使得系统良好工作所需的重要注意事项。

2.安全说明安装前请仔细阅读本手册，若未按本手册中的说明辦行安装而出现设备损坏，本公司有权不予质量保证。

3.简介对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。

本公司的光伏阵列汇流箱系列产品就是为了满足这一要求而特别设计的，可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案。

使用光伏阵列汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成 1 个光伏组件串列，再将若干个串列接入光伏阵列防雷汇流箱，通过防雷器与断路器后输出，方便了后级逆变器的接入。

PVS-16M光伏阵列汇流箱使用手册合肥阳光电源有限公司 ● PVS-16M-3A-C-Ver10-200910 ● 版本:1.0目录1. 符号解释 (1)2. 安全说明 (2)3. 简介 (3)4. 基本结构 (4)5. 安装与使用 (5)6. 技术数据 (11)7. 附录 (12)7.1. 质量保证 (12)7.2. 联系我们 (12)合肥阳光电源有限公司PVS-16M16汇流箱使用手册11. 符号解释为了更好的使用本手册，请仔细阅读以下符号说明。

警告!此符号标识对于如果不当操作则可能对用户的安全产生危险和(或)可能造成重大硬件损坏的注意事项或者说明。

说明! 此符号标识使得系统良好工作所需的重要注意事项。

合肥阳光电源有限公司PVS-16M16汇流箱使用手册22. 安全说明安装前请仔细阅读本手册，若未按本手册中的说明进行安装而出现设备损坏，本公司有权不进行质量保证。

警告！所有的操作和接线请专业电气或机械工程师操作。

警告！ 安装时，除了接线端子外，请不要动机箱内部的其它部分。

警告！ 所有的操作和接线必须符合所在国和当地的相关标准要求。

警告！白天安装光伏组件时，应用不透光的材料遮住光伏组件，否则在太阳光下，光伏组件会产生很高的电压，可能导致电击危险。

合肥阳光电源有限公司3.简介对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠性，一般需要在光伏组件与逆变器之间增加直流汇流装置。

本公司的光伏阵列防雷汇流箱系列产品就是为了满足这一要求而特别设计的，可与本公司的光伏逆变器产品相配套组成完整的光伏发电系统解决方案。

使用光伏汇流箱，用户可以根据逆变器输入的直流电压范围，把一定数量的规格相同的光伏组件串联组成1个光伏组件串列，再将若干个串列接入光伏阵列防雷汇流箱，通过防雷器与断路器后输出，方便了后级逆变器的接入。

建议用户在安装及使用时遵守必要的安全规范，为了保证人身安全与降低危险性，用户需要遵守手册中提到的安全措施。

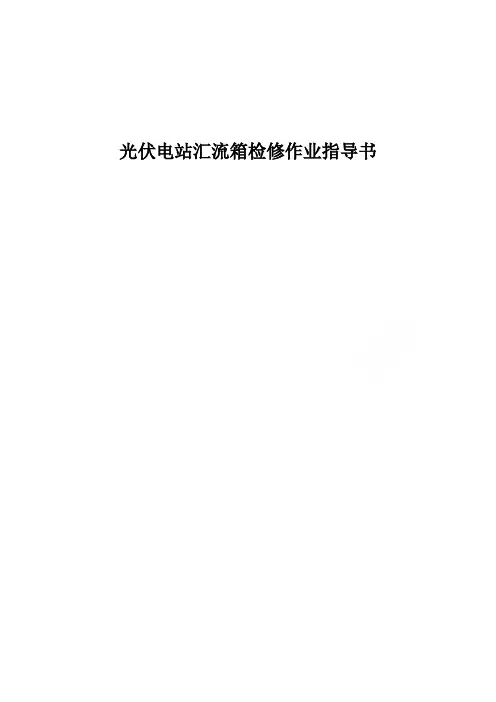

光伏电站汇流箱检修作业指导书目录简要作业流程图 (3)一．范围 (4)二．本指导书涉及的文件、技术资料和图纸 (4)三．各工序注意事项 (4)四．汇流箱巡回检查 (6)五．检修、维护要求 (7)六. 汇流箱内部结构介绍 (7)七．汇流箱检修作业标准 (8)简要作业流程图一．范围为了统一规范直流汇流箱检修工作的操作方法及维护要求，确保定期维护质量符合产品要求，特编制本文件。

本文件适用于光伏电站直流汇流箱检修维护工作。

二．本指导书涉及的文件、技术资料和图纸直流汇流箱安装，操作与维护手册三．各工序注意事项3.1 准备工作中需要注意的事项3. 1.1 参加维护的人员进行安全教育和技术培训，达到上岗条件。

3. 1.2 作业组成员的着装要符合规定、精神状态是否良好。

3. 1.3 开工前工作负责人要进行安全交底、技术交底，做好危险点分析。

3. 1.4 办理维护工作票及危险点分析票，确认工作票所列安全措施是否正确、完备的执行。

3. 1.5 参加维护的人员必须熟悉本作业指导书，并能熟记熟背本次维护的维护项目，工艺质量标准等。

3.1.6 参加本维护项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.2 维护过程中需要注意的事项3.2.1 每天检查工作班成员着装是否符合规定、精神状态是否良好。

3.2.2 工作前运维人员需要检查个人防护用品。

3.2.3 工作前确认设备已完全断电，各可能来电测均有明显断开点。

3.2.4 维护人员要熟悉作业环境，避免碰伤和滑倒。

3.2.5 使用工具合适、力度适中，防止打滑伤及人身及其它部位。

3.2.6 在容易损伤的部件上，铺垫干净的毛毡或用白布裹好。

3.2.7 所带的常用工具、仪表应认真清点，绝不许遗落在设备内。

3.3 验收过程中需要注意的事项3.3.1 严格执行验收制度，保证不遗留任何事故隐患。

3.3.2 验收时注意工作环境，以防滑倒。

3.4 试运过程中需要注意的事项3.4.1 设备初次运行时，人员要远离设备，严防设备部件损坏后伤人。

光伏电站汇流箱检修作业指导书目录简要作业流程图 (3)一．范围 (4)二．本指导书涉及的文件、技术资料和图纸 (4)三．各工序注意事项 (4)四．汇流箱巡回检查 (6)五．检修、维护要求 (7)六. 汇流箱内部结构介绍 (7)七．汇流箱检修作业标准 (8)简要作业流程图一．范围为了统一规范直流汇流箱检修工作的操作方法及维护要求，确保定期维护质量符合产品要求，特编制本文件。

本文件适用于光伏电站直流汇流箱检修维护工作。

二．本指导书涉及的文件、技术资料和图纸直流汇流箱安装，操作与维护手册三．各工序注意事项3.1 准备工作中需要注意的事项3. 1.1 参加维护的人员进行安全教育和技术培训，达到上岗条件。

3. 1.2 作业组成员的着装要符合规定、精神状态是否良好。

3. 1.3 开工前工作负责人要进行安全交底、技术交底，做好危险点分析。

3. 1.4 办理维护工作票及危险点分析票，确认工作票所列安全措施是否正确、完备的执行。

3. 1.5 参加维护的人员必须熟悉本作业指导书，并能熟记熟背本次维护的维护项目，工艺质量标准等。

3.1.6 参加本维护项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。

3.2 维护过程中需要注意的事项3.2.1 每天检查工作班成员着装是否符合规定、精神状态是否良好。

3.2.2 工作前运维人员需要检查个人防护用品。

3.2.3 工作前确认设备已完全断电，各可能来电测均有明显断开点。

3.2.4 维护人员要熟悉作业环境，避免碰伤和滑倒。

3.2.5 使用工具合适、力度适中，防止打滑伤及人身及其它部位。

3.2.6 在容易损伤的部件上，铺垫干净的毛毡或用白布裹好。

3.2.7 所带的常用工具、仪表应认真清点，绝不许遗落在设备内。

3.3 验收过程中需要注意的事项3.3.1 严格执行验收制度，保证不遗留任何事故隐患。

3.3.2 验收时注意工作环境，以防滑倒。

3.4 试运过程中需要注意的事项3.4.1 设备初次运行时，人员要远离设备，严防设备部件损坏后伤人。

58.直流汇流布线及汇流箱安装（一、工程概述****光伏并网发电项目位于****，本期工程共设计ZRC-YJV-0.6/1KV-2x50、ZRC-YJV-0.6/1KV-2x70、ZRC-YJV-0.6/1KV-1x4 三种型号的直流汇流电缆610公里，设计GHL-112/15-SRO型光伏防雷汇流箱880只。

二、编制依据1、****电力设计院施工图纸2、《光伏发电系统施工组织总设计》3、《电气装置安装工程电缆线路施工及验收规范》GB50168-20064、《电气装置安装工程接地装置施工及验收规范》GB50169-20065、《电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-20026、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20027、《绿色施工导则》建质[2007]233号8、《光伏发电站施工质量检查及验收规程》试行版9、****厂家图纸三、施工准备四、主要施工方案1、汇流箱支架采用热镀锌槽钢、热镀锌角钢制作，焊接后使用热镀锌螺栓固定到光伏支架上。

2、直流汇流电缆采用挖沟直埋敷设方式，电缆上、下方应按照设计要求使用软土、细砂进行防护，电缆过路处应穿管敷设。

3、光伏支架上安装的直流汇流电缆应使用绑线牢固绑扎。

4、直流汇流电缆穿入汇流箱后应按图纸设计的回路号接线。

5、直流汇流电缆保护管安装高度应一致，穿线后用防火材料严密封堵。

五、施工工艺流程六、施工注意事项1、所有施工人员，必须经体检合格并通过三级安全教育，持证上岗，严格按技术交底要求进行施工。

2、对照图纸，领取所需设备、材料，并检验型号及规格符合设计要求。

3、使用电焊机必须配备面罩和焊工手套，施工中有水及焊接手套潮湿后不得进行焊接作业，严禁利用钢筋、角铁、槽钢等作为电焊机接地线。

4、焊机要接地良好，电焊机使用前必须检查其绝缘，电源线及电焊导线严禁破损漏电，严禁使用破旧、淘汰的焊机。

5、使用切割机、无齿锯时必须佩戴防护眼镜，且锯前方不准朝向路口或行人，施工时应安排熟练工进行操作，并严格遵守操作规程。

（整理）并⽹系统调试作业指导书光伏系统调试作业指导书——并⽹系统编制：审核：批准：2011年11⽉15⽇⽬录1 ⽬的和作⽤ (1)2 适⽤范围 (1)3 编制依据 (1)4 调试⼈员和调试⼯具配置 (2)5 安全要求 (3)6 并⽹调试流程图 (4)7 调试作业步骤指导 (4)7.1 汇流箱调试 (4)7.2 直流配电柜调试 (5)7.3 逆变器调试 (6)7.4 交流配电柜调试 (6)7.5 ⾼压开关柜调试 (6)7.6 升压变压器调试 (7)8系统整体联调 (8)8.1 整体联调准备 (8)8.2 整体联调步骤 (8)附表1：直流汇流箱调试记录表 (9)附表2：并⽹逆变器调试记录表（含交/直流配电柜） (10)附表3：⾼压开关柜调试记录表 (12)附表4：升压变压器调试记录表 (13)1 ⽬的和作⽤为顺利完成并⽹光伏电站系统调试⼯作，根据设计图纸并结合实际施⼯情况以及设备的特点，从项⽬出发，编制此并⽹光伏电站项⽬的系统调试作业指导书。

让参与调试⼈员知道在并⽹系统调试过程中的⼯作内容，可能遇到的故障、危险和隐患，应当采取哪些措施进⾏解决。

《并⽹系统调试作业指导书》的编写，便于员⼯随时学习和查阅。

因此，组织学习后，作业指导书就成为系统调试⼯作的依据。

由于设计及实际布局情况不同，相关技术⼈员在进⾏项⽬调试时，可以根据本调试作业指导书对调试步骤和要求进⾏适当修改，保证设备运⾏达到规定的技术要求，保证光伏电站安全、可靠地运⾏。

2 适⽤范围本作业指导书规范了并⽹光伏电站系统调试⼯作的步骤和技术要求。

其中，第7章调试作业步骤指导的第7.5-7.6节和第8章整体调试步骤的第（3）、（4）条仅适⽤于⾼压并⽹光伏系统，不适⽤于接⼊低压380V电⽹的光伏系统。

本作业指导书适⽤于接⼊380V及以上电压等级电⽹的新建或扩建并⽹光伏电站，不适⽤于离⽹光伏电站。

3 编制依据下列⽂件对于本作业指导书的使⽤是必不可少的：3.1 《电⽓装置安装⼯程电⽓设备交接试验标准》 GB50150-20063.2 《变电站运⾏导则》 DL/T9693.3 《光伏电站接⼊电⽹技术规定》 Q/GDW 617-20113.4 《光伏系统功率调节器效率测量程序》 GB 205143.5 《光伏系统并⽹技术要求》 GB／T 19939－20053.6 《光伏(PV)系统电⽹接⼝特性》 GB／T 20046－20063.7 《晶体硅光伏（PV）⽅阵IV特性的现场测量》IEC 618293.8 光伏电站项⽬的具体图纸设计资料（由设计院或组件设计部设计⼈员提供）；3.9 设备⼚家提供的技术资料及出⼚检验报告。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==汇流箱组装指导书篇一：汇流箱生产过程检验指导书汇流箱生产过程检验作业指导书1、目的对光伏汇流箱等相关产品的装配过程检验规范等作出规定。

2、范围适用于光伏汇流箱等相关产品的装配过程检验。

3、过程规范及检验要1.检验员依据产品图纸和相关工序的作业指导书，同时依据工序流程对产品实施工序过程检查；2.检验频次：按照工序流程100%检验，每台都需要进行检验。

3.放行准则：柜体过程与装配过程由检验员按照过程检验要求执行全检，如发现一处不合格则判定为不合格品，按照《不合格品控制程序》处理。

并做好相关记录。

柜体（汇流箱）生产过程检验要求装配过程检验要点及程序4、参考文件《一次线装配工艺守则》《电气元件安装调整》《二次线装配工艺守则》5、质量记录《产品装配过程检验记录表》篇二：汇流箱调试指导书太阳能光伏发电系统——直流汇流箱调试作业指导书编制：日期：编号：1、主题内容及适用范围本作业指导书讲述了光伏系统中汇流箱的调试工艺及要求，适用于光伏系统中汇流箱的调试。

2、引用标准SJT 11127-1997 《光伏(PV)发电系统过电压保护-导则》 GB/T18479-201X《地面用光伏（PV）发电系统概述和导则》 GB 50150—91《电气装置安装工程电气设备交接试验标准》DL 5009.1—92 《电力建设安全工作规程》GBJ232-82《电气装置安装工程施工及验收规范》 3、调试准备电气设备调试前的准备工作，是安装工程中的一项重要工作，不但关系着安装工作的顺利进行，同时也影响安装质量，因此，在电气设备调试前必须做好施工准备工作，通常应做好以下几项工作。

3.1调试前应详细熟悉设计图纸3.1.1弄清设计图的设计内容，对图中选用的电气设备和主要材料等进行统计。

3.1.2调试前必须熟悉设计规范和设备技术文件的有关规定。

0XJ 651 248
第 6 页共9 页
旧底图总号底图总号签字日期
图2 步骤2：点击Target Interface，如图3设置；
0XJ 651 248
第7 页共9 页
旧底图总号底图总号签字日期
图3
步骤3：选择CPU，如图4设置；
图4
步骤4：其他两项默认值，点击“应用”，点击“确定”；
步骤5：点击File，选Open data file，找到要下载的目标文件xxx.hex点击打开；
步骤6：点击Target，选择Connect，LOG消息框出现“Connected successfully”等字样表示联机成功，如果未出现“Connected successfully”等字符提示，请检查装置各电源是否正常，仿真器是否设置正确，直到联机成功；
步骤7：点击Target，选择Auto或按F7，待烧写完成后，出现如图5对话框，点“确定”；LOG 消息框会有相应的CRC码。

图5 烧写成功
8）通电检查
把插件插入机箱中，插上电源，插件上的电源指示灯LED1 应常亮。

检查A/D 转换回路、通。

汇流箱生产过程检验作业指导书
1、目的
对光伏汇流箱等相关产品的装配过程检验规范等作出规定。

2、范围
适用于光伏汇流箱等相关产品的装配过程检验。

3、过程规范及检验要
1.检验员依据产品图纸和相关工序的作业指导书，同时依据工序流程对产品实施工序过程检查；
2.检验频次：按照工序流程100%检验，每台都需要进行检验。

3.放行准则：柜体过程与装配过程由检验员按照过程检验要求执行全检，如发现一处不合格则判定为不合格品，按照《不合格品控制程序》处理。

并做好相关记录。

柜体（汇流箱）生产过程检验要求
装配过程检验要点及程序
4、参考文件
《一次线装配工艺守则》
《电气元件安装调整》
《二次线装配工艺守则》
5、质量记录
《产品装配过程检验记录表》。

实用文档10MWp光伏发电项目交流汇流箱技术规范书2017年1月目录1总则 (3)2.参考标准 (3)3 工程概况及供货范围 (4)3.1工程概况 (4)3.2供货范围一览表 (4)4交流汇流箱招标要求 (5)4.1交流汇流箱范围的界定 (5)4.1.1交流汇流箱配置情况的说明 (5)4.1.2交流汇流箱的输入接口 (5)4.1.3交流汇流箱的输出接口 (5)4.1.4交流汇流箱的接地接口 (6)4.1.5供货责任界定 (6)4.1.6设计责任界定 (6)4.2交流汇流箱性能要求 (7)4.2.1交流汇流箱的总体要求 (7)4.2.2关键元器件技术参数及要求 (8)4.2.3交流汇流箱的二次回路要求 (9)4.2.4交流汇流箱的检验、试验 (9)4.2.5交流汇流箱的安装及调试 (11)4.2.6交流汇流箱的性能参数表 (11)4.2.7关键元器件参数表 (12)1总则（1）本技术条款适用于鄂尔多斯市杭锦旗10MWp光伏发电项目交流汇流箱，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

（2）本设备技术条款提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和工业标准的优质产品。

（3）卖方在产品设计、制造过程中应充分考虑当地环境条件对设备运行的影响，保证设备在项目所在地的安全稳定运行。

（4）本技术条款所使用的标准如与卖方所执行的标准不一致时，按较高标准执行。

本技术条件未涉及的参数、技术要求和试验标准按国家标准、相关行业标准和IEC标准中的较高标准执行。

（5）在签订合同之后，买方保留对本技术规范书提出补充要求和修改的权利，卖方应予以配合。

（6）卖方提供高质量的设备。

这些设备是技术先进并经过两年以上成功运行实践证明是成熟可靠的产品。

2.参考标准GB 50797 光伏发电站设计规范GB 50794 光伏发电站施工规范GB 7251.1 低压成套开关设备和控制装置型式试验和部分型式试验成套设备GB 7251.2 低压成套开关设备和控制设备GB 7947 人机界面标志标识的基本和安全规则导体的颜色或数字标识GB 998 低压电器基本试验方法GB 2682 电工成套装置中的指示灯和按钮的颜色GB 2681 电工成套装置中的导线颜色GB 4064 电气设备安全设计守则GB 4028 外壳防护等级GB 4942.2 低压电气外壳防护等级GB 50171 建筑电气安装工程盘、柜及二次回路接线施工及验收规范GB 50150 电气装置安装工程电气设备交接试验标准GB 191 包装、贮运标志GB 14285 继电保护和安全自动装置技术规范GB/T 1693.51 低压系统内设备的绝缘配合GB/T 9466 低压成套开关设备基本试验方法GB 14048.1 低压开关设备和控制设备－总则GB 14048.2 低压开关设备和控制设备－断路器GB 14048.3 低压开关设备和控制设备－开关、隔离器、隔离开关和开关熔断器IEC 61000 电磁兼容（EMC）IEC 61557-1 交流1000V和直流1500V及以下低压配电系统的电气安全－保护措施的试验、测量和监视设备－总的要求IEC 61557-8 交流1000V和直流1500V及以下低压配电系统的电气安全－保护措施的试验、测量和监视设备IEC 61557-9 交流1000V和直流1500V及以下低压配电系统的电气安全－IT系统绝缘故障定位设备IEC 60269-1 低压熔断器——一般要求IEC 60664 低压系统设备的绝缘配合IEC 60715 低压开关设备和控制设备的尺寸－开关设备和控制设备的装置中用于支撑电气器件的标准安装轨道3 工程概况及供货范围3.1工程概况3.1.1工程规模：项目规划装机规模为20MWp，本期10MWp。
