化工原理流体流动案例解析

化工原理流体流动案例解析
某生产过程盐酸中混入了少量机油，今欲将机油除 去以便盐酸销售，采用了油水分离器分离，已知盐酸和 机油的密度分别为1120kg/m3和900kg/m3，油水相对沉降 速度为0.005m/s，总处理量要求达到20m3/d。按每日工 作8h计,设计一油水分离器并计算主要尺寸。 沉降速度：
油滴 混合液 水滴
2m R
17m
解： ①
水的流量，以m3/h表示
流量可以用孔板流量计关系式计算。
A0=0.785×0.0552=0.00237 m2
Vs u0 A0 c0 A0 2( pa pb )

c0 A0
2 gR( ' )

2 9.81 0.163 (13600 1000) 0.63 0.00237 1000 0.00948 m 3 /s 34.1 m 3 /h
② 泵的有效压头
u=Vs/A=0.00948/(0.785×0.1062)=1.075 m/s
Re
du

0.106 1.075 1000 1.14 105 110 3
R 17m
2 2
ε/d=0.21/106=0.00198
可以查得：λ=0.0252 在图示1-1、2-2截面
案例解析：
油水分离器流程设计
油层 水层
自动 处理
油层 水层
油水分离器尺寸设计 A－油水出口高度 设油出口高度H为1m，油水分离高度为0.5m，则：
1120 0.5 900 0.5 1120h 1120 0.5 900 0.5 解出：h 0.9017m 1120 B－分离器底面积 设分离器长、宽分别为L、B，沉降速度为ut,则：
如图所示，一输水管路，试分析： ① 当阀F关小时，压力表A、B的指示数如何变化？ ② 当阀E关小时，压力表A、B的指示数如何变化？

化工原理第一章习题及答案

化工原理第一章习题及答案

第一章流体流动问题1. 什么是连续性假定? 质点的含义是什么? 有什么条件?答1．假定流体是由大量质点组成的、彼此间没有间隙、完全充满所占空间的连续介质。

质点是含有大量分子的流体微团，其尺寸远小于设备尺寸，但比起分子自由程却要大得多。

问题2. 描述流体运动的拉格朗日法和欧拉法有什么不同点?答2．前者描述同一质点在不同时刻的状态；后者描述空间任意定点的状态。

问题3. 粘性的物理本质是什么? 为什么温度上升, 气体粘度上升, 而液体粘度下降?答3．分子间的引力和分子的热运动。

通常气体的粘度随温度上升而增大，因为气体分子间距离较大，以分子的热运动为主；温度上升，热运动加剧，粘度上升。

液体的粘度随温度增加而减小，因为液体分子间距离较小，以分子间的引力为主，温度上升，分子间的引力下降，粘度下降。

问题4. 静压强有什么特性?答4．静压强的特性：①静止流体中任意界面上只受到大小相等、方向相反、垂直于作用面的压力；②作用于任意点所有不同方位的静压强在数值上相等；③压强各向传递。

问题5. 图示一玻璃容器内装有水，容器底面积为8×10-3m2，水和容器总重10N。

(1)试画出容器内部受力示意图(用箭头的长短和方向表示受力大小和方向)；(2)试估计容器底部内侧、外侧所受的压力分别为多少？哪一侧的压力大？为什么？题5附图题6附图答5．1）图略，受力箭头垂直于壁面、上小下大。

2）内部压强p=ρgh=1000××；外部压强p=F/A=10/0.008=1.25kPa<内部压强。

因为容器内壁给了流体向下的力，使内部压强大于外部压强。

问题6.图示两密闭容器内盛有同种液体，各接一U形压差计，读数分别为R1、R2，两压差计间用一橡皮管相连接，现将容器A连同U形压差计一起向下移动一段距离，试问读数R1与R2有何变化？(说明理由)答6．容器A的液体势能下降，使它与容器B的液体势能差减小，从而R2减小。

化工原理第1章流体流动习题及答案

化工原理第1章流体流动习题及答案

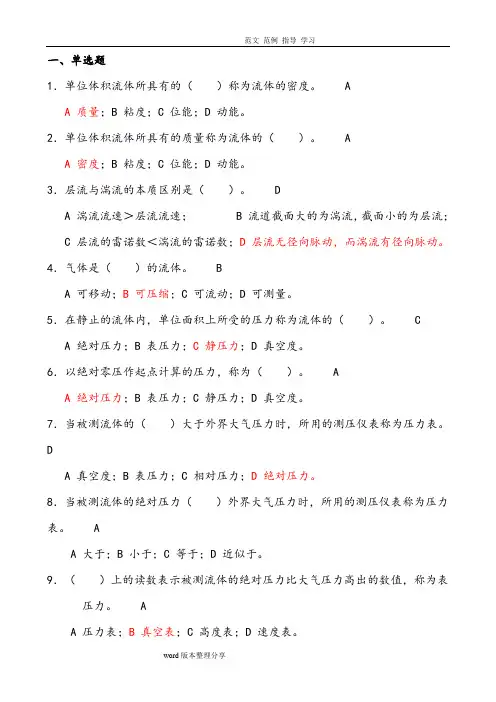

一、单选题1．单位体积流体所具有的（）称为流体的密度。

AA 质量；B 粘度；C 位能；D 动能。

2．单位体积流体所具有的质量称为流体的（）。

AA 密度；B 粘度；C 位能；D 动能。

3．层流与湍流的本质区别是（）。

DA 湍流流速＞层流流速；B 流道截面大的为湍流，截面小的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流无径向脉动，而湍流有径向脉动。

4．气体是（）的流体。

BA 可移动；B 可压缩；C 可流动；D 可测量。

5．在静止的流体内，单位面积上所受的压力称为流体的（）。

CA 绝对压力；B 表压力；C 静压力；D 真空度。

6．以绝对零压作起点计算的压力，称为（）。

AA 绝对压力；B 表压力；C 静压力；D 真空度。

7．当被测流体的（）大于外界大气压力时，所用的测压仪表称为压力表。

DA 真空度；B 表压力；C 相对压力；D 绝对压力。

8．当被测流体的绝对压力（）外界大气压力时，所用的测压仪表称为压力表。

AA 大于；B 小于；C 等于；D 近似于。

9．（）上的读数表示被测流体的绝对压力比大气压力高出的数值，称为表压力。

AA 压力表；B 真空表；C 高度表；D 速度表。

10．被测流体的（）小于外界大气压力时，所用测压仪表称为真空表。

DA 大气压；B 表压力；C 相对压力；D 绝对压力。

11. 流体在园管内流动时，管中心流速最大，若为湍流时，平均流速与管中心的最大流速的关系为（）。

BA. Um＝1/2Umax；B. Um＝；C. Um＝3/2Umax。

12. 从流体静力学基本方程了解到U型管压力计测量其压强差是( )。

AA. 与指示液密度、液面高度有关，与U形管粗细无关；B. 与指示液密度、液面高度无关，与U形管粗细有关；C. 与指示液密度、液面高度无关，与U形管粗细无关。

13.层流底层越薄( )。

CA. 近壁面速度梯度越小；B. 流动阻力越小；C. 流动阻力越大；D. 流体湍动程度越小。

化工原理第1章流体流动习题与答案

化工原理第1章流体流动习题与答案

一、单选题1．单位体积流体所具有的（）称为流体的密度。

AA 质量；B 粘度；C 位能；D 动能。

2．单位体积流体所具有的质量称为流体的（）。

AA 密度；B 粘度；C 位能；D 动能。

3．层流与湍流的本质区别是（）。

DA 湍流流速＞层流流速；B 流道截面大的为湍流，截面小的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流无径向脉动，而湍流有径向脉动。

4．气体是（）的流体。

BA 可移动；B 可压缩；C 可流动；D 可测量。

5．在静止的流体内，单位面积上所受的压力称为流体的（）。

CA 绝对压力；B 表压力；C 静压力；D 真空度。

6．以绝对零压作起点计算的压力，称为（）。

AA 绝对压力；B 表压力；C 静压力；D 真空度。

7．当被测流体的（）大于外界大气压力时，所用的测压仪表称为压力表。

DA 真空度；B 表压力；C 相对压力；D 绝对压力。

8．当被测流体的绝对压力（）外界大气压力时，所用的测压仪表称为压力表。

AA 大于；B 小于；C 等于；D 近似于。

9．（）上的读数表示被测流体的绝对压力比大气压力高出的数值，称为表压力。

AA 压力表；B 真空表；C 高度表；D 速度表。

10．被测流体的（）小于外界大气压力时，所用测压仪表称为真空表。

DA 大气压；B 表压力；C 相对压力；D 绝对压力。

11. 流体在园管内流动时，管中心流速最大，若为湍流时，平均流速与管中心的最大流速的关系为（）。

BA. Um＝1/2Umax；B. Um＝0.8Umax；C. Um＝3/2Umax。

12. 从流体静力学基本方程了解到U型管压力计测量其压强差是( )。

AA. 与指示液密度、液面高度有关，与U形管粗细无关；B. 与指示液密度、液面高度无关，与U形管粗细有关；C. 与指示液密度、液面高度无关，与U形管粗细无关。

13.层流底层越薄( )。

CA. 近壁面速度梯度越小；B. 流动阻力越小；C. 流动阻力越大；D. 流体湍动程度越小。

化工原理第1章__流体流动_习题及答案解析

化工原理第1章__流体流动_习题及答案解析

一、单选题1．单位体积流体所具有的（）称为流体的密度。

AA 质量；B 粘度；C 位能；D 动能。

2．单位体积流体所具有的质量称为流体的（）。

AA 密度；B 粘度；C 位能；D 动能。

3．层流与湍流的本质区别是（）。

DA 湍流流速＞层流流速；B 流道截面大的为湍流，截面小的为层流；C 层流的雷诺数＜湍流的雷诺数；D 层流无径向脉动，而湍流有径向脉动。

4．气体是（）的流体。

BA 可移动；B 可压缩；C 可流动；D 可测量。

5．在静止的流体内，单位面积上所受的压力称为流体的（）。

CA 绝对压力；B 表压力；C 静压力；D 真空度。

6．以绝对零压作起点计算的压力，称为（）。

AA 绝对压力；B 表压力；C 静压力；D 真空度。

7．当被测流体的（）大于外界大气压力时，所用的测压仪表称为压力表。

DA 真空度；B 表压力；C 相对压力；D 绝对压力。

8．当被测流体的绝对压力（）外界大气压力时，所用的测压仪表称为压力表。

AA 大于；B 小于；C 等于；D 近似于。

9．（）上的读数表示被测流体的绝对压力比大气压力高出的数值，称为表压力。

AA 压力表；B 真空表；C 高度表；D 速度表。

10．被测流体的（）小于外界大气压力时，所用测压仪表称为真空表。

DA 大气压；B 表压力；C 相对压力；D 绝对压力。

11. 流体在园管内流动时，管中心流速最大，若为湍流时，平均流速与管中心的最大流速的关系为（）。

BA. Um＝1/2Umax；B. Um＝0.8Umax；C. Um＝3/2Umax。

12. 从流体静力学基本方程了解到U型管压力计测量其压强差是( )。

AA. 与指示液密度、液面高度有关，与U形管粗细无关；B. 与指示液密度、液面高度无关，与U形管粗细有关；C. 与指示液密度、液面高度无关，与U形管粗细无关。

13.层流底层越薄( )。

CA. 近壁面速度梯度越小；B. 流动阻力越小；C. 流动阻力越大；D. 流体湍动程度越小。

化工原理第一章第四节流体流动现象

化工原理第一章第四节流体流动现象

任意截面的总机械能是相等的，即:
3000
6 6'
E1 E2 E3 E4 E5 E6 E
2 2'
2 2 u12 p1 u2 p2 u3 p3 E gz1 gz2 gz3 2 2 2 2 2 2 u4 p4 u5 p5 u6 p6 gz4 gz5 gz6 2 2 2
式中:
2 1
2
1 h 2
1
u2 2 m
s
2 2
2
d2 184 而u1 u2 2 6.7712m s 100 d1
hf1-2=11.38J/kg
Hale Waihona Puke u u p1 z1g p2 z2 g h f 12 2 2
2 2
2 2' 24m
2m 1 1'
u1 p1 u2 p2 gz1 we gz2 h f 12 2 2
由已知： Z1=0,
Z2=24+2=26m,
P1=0(表） u10
P2= 6.15×104Pa(表压)
hf1-2= 160J/kg
Vs 34.5 u2 2.49 m s 2 2 d 0.07 3600 4 4
1000 500
【例4】水在本题附图所示的虹吸管内作定态流动，管路直 径没有变化，水流经管路的能量损失可以忽略不计，试计 算管内截面2-2 、3-3、4-4 、5-5 处的压强。大气压强为 1.0133×105Pa。图中所标注的尺寸均以mm计。 4 解： 选择2-2 截面做基准水平面 4' 3 3' 理想流体，没有外部能量加入， 1 1' 5 5' 因此，根据理想流体柏努利方程，

化工原理王志魁第五版习题解答：第一章 流体流动

化工原理王志魁第五版习题解答：第一章 流体流动

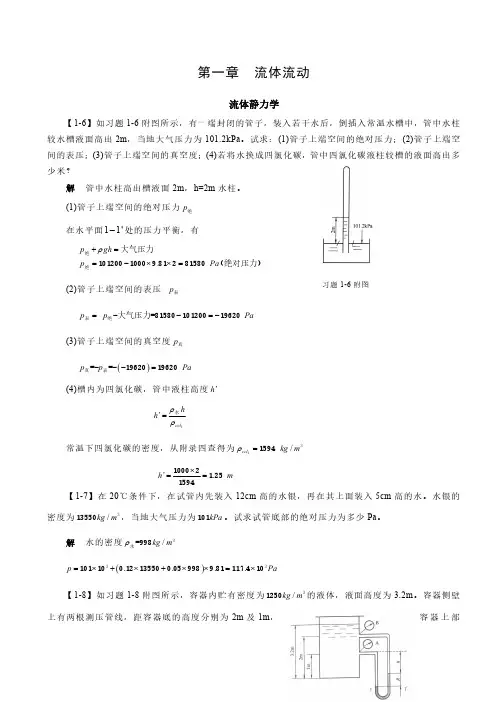

第一章流体流动流体静力学【1-6】如习题1-6附图所示，有一端封闭的管子，装入若干水后，倒插入常温水槽中，管中水柱较水槽液面高出2m ，当地大气压力为101.2kPa 。

试求：(1)管子上端空间的绝对压力；(2)管子上端空间的表压；(3)管子上端空间的真空度；(4)若将水换成四氯化碳，管中四氯化碳液柱较槽的液面高出多少米？解管中水柱高出槽液面2m ，h=2m 水柱。

(1)管子上端空间的绝对压力绝p 在水平面11'-处的压力平衡，有.绝绝大气压力1012001000981281580 （绝对压力）ρ+==-⨯⨯=p gh p Pa (2)管子上端空间的表压表p 表绝 -大气压力=8158010120019620 =-=-p p Pa(3)管子上端空间的真空度真p ()真表=-=-1962019620 p p Pa-=(4)槽内为四氯化碳，管中液柱高度'h 'cclhh ρρ=4水常温下四氯化碳的密度，从附录四查得为/ccl kg m ρ=431594 '.h m ⨯==10002125 1594【1-7】在20℃条件下，在试管内先装入12cm 高的水银，再在其上面装入5cm 高的水。

水银的密度为/313550kg m ，当地大气压力为101kPa 。

试求试管底部的绝对压力为多少Pa 。

解水的密度/3水=998ρkg m ()....331011001213550005998981117410=⨯+⨯+⨯⨯=⨯p Pa【1-8】如习题1-8附图所示，容器内贮有密度为/31250kg m 的液体，液面高度为3.2m 。

容器侧壁上有两根测压管线，距容器底的高度分别为2m 及1m ，容器上部习题1-6附图空间的压力（表压）为29.4kPa 。

试求：(1)压差计读数（指示液密度为/31400kg m ）；(2)A 、B 两个弹簧压力表的读数。

解容器上部空间的压力.29 4（表压）=p kPa 液体密度/31250ρ=kg m ，指示液密度/301400ρ=kg m (1)压差计读数R=?在等压面''1111上-=p p ()()()()().'...p p h R g p p h g R g p h R g p h g R g Rg ρρρρρρρρ=+-++=+-++++++=+++-=11000 321 32212222 0()0因g 0，故0ρρ-≠=R (2)().....A p p g Paρ=+-=⨯+⨯⨯=⨯333212941022125098156410().....333222941012125098144110ρ=+-=⨯+⨯⨯=⨯B p p g Pa【1-9】如习题1-9附图所示的测压差装置，其U 形压差计的指示液为水银，其他管中皆为水。

化工原理(钟理)02551习题解答第一章流体流动习题及解答(上册)

化工原理(钟理)02551习题解答第一章流体流动习题及解答(上册)

流体流动习题解答1－1 已知甲城市的大气压为760mmHg ，乙城市的大气压为750mmHg 。

某反应器在甲地操作时要求其真空表读数为600mmHg ，若把该反应器放在乙地操作时，要维持与甲地操作相同的绝对压，真空表的读数应为多少，分别用mmHg 和Pa 表示。

[590mmHg, 7.86×104Pa]解：P （甲绝对）=760-600=160mmHg 750-160=590mmHg=7.86×104Pa1－2用水银压强计如图测量容器内水面上方压力P 0，测压点位于水面以下0.2m 处，测压点与U 形管内水银界面的垂直距离为0.3m ，水银压强计的读数R ＝300mm ，试求 （1）容器内压强P 0为多少？（2）若容器内表压增加一倍，压差计的读数R 为多少？习题1－2 附图[(1) 3.51×104N ⋅m －2 (表压)； (2)0.554m] 解：1. 根据静压强分布规律 P A ＝P 0＋g ρHP B ＝ρ，gR因等高面就是等压面，故P A ＝ P BP 0＝ρ，gR －ρgH ＝13600×9.81×0.3－1000×9.81(0.2+0.3)=3.51×104N/㎡ (表压)2. 设P 0加倍后，压差计的读数增为R ，＝R ＋△R ，容器内水面与水银分界面的垂直距离相应增为H ，＝H ＋2R∆。

同理， ''''''02R p gR gH gR g R gH gρρρρρρ∆=-=+∆--000p g g p p 0.254m g g 10009.81g g 136009.812R H R ρρρρρρ⨯∆⨯⨯，，，4，，－（－）－ 3.5110＝＝＝＝－－－220.30.2540.554m R R R ∆，＝＋＝＋＝1－3单杯式水银压强计如图的液杯直径D ＝100mm ，细管直径d ＝8mm 。

化工原理王志魁第五版习题解答：第一章 流体流动

化工原理王志魁第五版习题解答：第一章 流体流动

第一章流体流动流体静力学【1-6】如习题1-6附图所示，有一端封闭的管子，装入若干水后，倒插入常温水槽中，管中水柱较水槽液面高出2m ，当地大气压力为101.2kPa 。

试求：(1)管子上端空间的绝对压力；(2)管子上端空间的表压；(3)管子上端空间的真空度；(4)若将水换成四氯化碳，管中四氯化碳液柱较槽的液面高出多少米？解管中水柱高出槽液面2m ，h=2m 水柱。

(1)管子上端空间的绝对压力绝p 在水平面11'-处的压力平衡，有.绝绝大气压力1012001000981281580 （绝对压力）ρ+==-⨯⨯=p gh p Pa (2)管子上端空间的表压表p 表绝 -大气压力=8158010120019620 =-=-p p Pa(3)管子上端空间的真空度真p ()真表=-=-1962019620 p p Pa-=(4)槽内为四氯化碳，管中液柱高度'h 'cclhh ρρ=4水常温下四氯化碳的密度，从附录四查得为/ccl kg m ρ=431594 '.h m ⨯==10002125 1594【1-7】在20℃条件下，在试管内先装入12cm 高的水银，再在其上面装入5cm 高的水。

水银的密度为/313550kg m ，当地大气压力为101kPa 。

试求试管底部的绝对压力为多少Pa 。

解水的密度/3水=998ρkg m ()....331011001213550005998981117410=⨯+⨯+⨯⨯=⨯p Pa【1-8】如习题1-8附图所示，容器内贮有密度为/31250kg m 的液体，液面高度为3.2m 。

容器侧壁上有两根测压管线，距容器底的高度分别为2m 及1m ，容器上部习题1-6附图空间的压力（表压）为29.4kPa 。

试求：(1)压差计读数（指示液密度为/31400kg m ）；(2)A 、B 两个弹簧压力表的读数。

解容器上部空间的压力.29 4（表压）=p kPa 液体密度/31250ρ=kg m ，指示液密度/301400ρ=kg m (1)压差计读数R=?在等压面''1111上-=p p ()()()()().'...p p h R g p p h g R g p h R g p h g R g Rg ρρρρρρρρ=+-++=+-++++++=+++-=11000 321 32212222 0()0因g 0，故0ρρ-≠=R (2)().....A p p g Paρ=+-=⨯+⨯⨯=⨯333212941022125098156410().....333222941012125098144110ρ=+-=⨯+⨯⨯=⨯B p p g Pa【1-9】如习题1-9附图所示的测压差装置，其U 形压差计的指示液为水银，其他管中皆为水。

化工原理王志魁第五版习题解答：第一章 流体流动

化工原理王志魁第五版习题解答：第一章 流体流动

第一章流体流动流体静力学【1-6】如习题1-6附图所示，有一端封闭的管子，装入若干水后，倒插入常温水槽中，管中水柱较水槽液面高出2m ，当地大气压力为101.2kPa 。

试求：(1)管子上端空间的绝对压力；(2)管子上端空间的表压；(3)管子上端空间的真空度；(4)若将水换成四氯化碳，管中四氯化碳液柱较槽的液面高出多少米？解管中水柱高出槽液面2m ，h=2m 水柱。

(1)管子上端空间的绝对压力绝p 在水平面11'-处的压力平衡，有.绝绝大气压力1012001000981281580 （绝对压力）ρ+==-⨯⨯=p gh p Pa (2)管子上端空间的表压表p 表绝 -大气压力=8158010120019620 =-=-p p Pa(3)管子上端空间的真空度真p ()真表=-=-1962019620 p p Pa-=(4)槽内为四氯化碳，管中液柱高度'h 'cclhh ρρ=4水常温下四氯化碳的密度，从附录四查得为/ccl kg m ρ=431594 '.h m ⨯==10002125 1594【1-7】在20℃条件下，在试管内先装入12cm 高的水银，再在其上面装入5cm 高的水。

水银的密度为/313550kg m ，当地大气压力为101kPa 。

试求试管底部的绝对压力为多少Pa 。

解水的密度/3水=998ρkg m ()....331011001213550005998981117410=⨯+⨯+⨯⨯=⨯p Pa【1-8】如习题1-8附图所示，容器内贮有密度为/31250kg m 的液体，液面高度为3.2m 。

容器侧壁上有两根测压管线，距容器底的高度分别为2m 及1m ，容器上部习题1-6附图空间的压力（表压）为29.4kPa 。

试求：(1)压差计读数（指示液密度为/31400kg m ）；(2)A 、B 两个弹簧压力表的读数。

解容器上部空间的压力.29 4（表压）=p kPa 液体密度/31250ρ=kg m ，指示液密度/301400ρ=kg m (1)压差计读数R=?在等压面''1111上-=p p ()()()()().'...p p h R g p p h g R g p h R g p h g R g Rg ρρρρρρρρ=+-++=+-++++++=+++-=11000 321 32212222 0()0因g 0，故0ρρ-≠=R (2)().....A p p g Paρ=+-=⨯+⨯⨯=⨯333212941022125098156410().....333222941012125098144110ρ=+-=⨯+⨯⨯=⨯B p p g Pa【1-9】如习题1-9附图所示的测压差装置，其U 形压差计的指示液为水银，其他管中皆为水。

化工原理立体流动章节例题

化工原理立体流动章节例题

例题 1.1 一般将距海平面0～11 km 范围内的大气层称为对流层，海平面的温度T 0＝288K ，p 0＝101.325kPa 。

已知大气对流层气温T (K)随海拔高度z (m)的变化关系满足：T ＝T 0－6.5×10−3z 。

若大气的摩尔质量取29g ／mol ，试求珠峰峰顶(8844m)的真空度。

【解】：由题意，设高度为z 处的大气压为p ，根据流体静力学基本方程，得z g p d d ρ-= 大气的密度根据气体状态方程得：RTpM =ρ 大气对流层温度变化符合：z T T 30105.6-⨯-= 带入上式并整理得：)1056(d d 30z .T R z Mg p p -⨯--= 带入积分上下限得：⎰⎰-⨯--=8844030325.101)1056(d d z .T R z Mg p p p 即：17.12888844105.6288ln 314.8105.681.91029325.101ln 333=⨯⨯-⨯⨯⨯⨯=---p 故珠峰峰顶的气压为：kPa 42.31e 325.10117.1=⨯=-p因此所求珠峰峰顶的真空度为：kPa 91.6942.31325.101=-讨论：本题目考查气体大气压力计算与流体静力学基本方程式(1-6)，计算时需综合考虑重力场中气体 随高度上升而引起的温度、密度与压力变化。

[例] 工业炉烟囱的计算。

某工业炉每小时排出80000m 3的废气。

废气温度为200℃、密度ρf ＝0.67kg ／m 3、粘度μ＝0.026cP 。

烟囱高度范围内大气的平均密度可取ρa ＝1.15 kg ／m 3。

烟囱底部的压强低于地面大气压196Pa ，即图中U 形压差计的读数R 为20mm 水柱。

求烟囱高度。

设烟囱是由砖砌成的等直径的圆筒，绝对粗糙度为0.8mm 、直径为2m 。

【解】：选图(a)中烟囱内的底、顶两个截面列机械能衡算式；22f 2f 1u d H Hg p p λρρ++= (1) 已知Hg p p Rgp p a a 21a 1ρρ-=-=式中p a 、p 2分别为地面(烟囱外)和高度为H 处的大气压，ρi 、ρf 、ρa 分别为指示液、烟气、大气的密度。

化工原理 第一章流体流动-例题

化工原理 第一章流体流动-例题
例:将南京操作真空度为740 mmHg的技术转让至兰州 将南京操作真空度为740 mmHg的技术转让至兰州 操作,其真空表读数应控制多少？ 操作,其真空表读数应控制多少？ 大气压 真空度 绝压 解：
南京 兰州 761mmHg 640mmHg 740mmHg 619mmHg 21mmHg 21密度为880kg/m3，粘度为6.5×10-4Pa·s
Rea =
daua ρ 0.081×0.97×880
µ
=
6.5×10−4
=1.06×105
取管壁的绝对粗糙度ε=0.3mm，ε/d=0.3/81=0.0037， 查得λ=0.029
15 + 9 ∴∑hf , a = (0.029× + 0.5) = 4.28J / kg 0.081
例：试比较上例中
的大小。 pA、p′ 的大小。 A
解：∵ pC
pC = p A + ρ油 gh AB + ρ H 2 O gh BC
′ = pC
′ pC = p′ + ρ H 2O gh AB A
⇒ pA + ρ油 ghAB = p′ + ρH O ghAB A ( pB = p′ ) B
2
+ ρ H 2O ghBC
p1 = 炉内压强 = p大气 + 10.7 × 103
p2 = p大气 + ρgh
∵ p1 = p2
即：p大气 + 10.7 × 10
3
= p大气 + 1000× 9.81h ⇒ h = 1.09(m)
以内径105mm钢管输送压力2atm 温度120℃ 105mm钢管输送压力2atm、 120℃的空 例:以内径105mm钢管输送压力2atm、温度120℃的空 已知空气在标态下的体积流量为630m /h， 气。已知空气在标态下的体积流量为630m3/h，求此 空气在管内的流速和质量流速。 空气在管内的流速和质量流速。 T p0 630 (273+ 120) 1 × × = 0.126m s 由PVT Vs =V0 × × = 解： 273 2 T0 p 3600 方程 4V s 4 × 0 .126 = = 14 .54 m s ∴u = 2 2 π × 0 .105 πd i

化工原理1_7章习题答案解析

化工原理1_7章习题答案解析
解：取贮槽液面为1-1截面，蒸发器进料口管内侧为2-2截面，且以1-1截面为基准面。
在1-1与2-2间列柏努利方程：
（a）
或 （b）
其中：z1=0；p1=0（表压）；u1≈0
z2=7m；p2=20×103Pa（表压）
已知泵入口管的尺寸及碱液流速，可根据连续性方程计算泵出口管中碱液的流速：
m/s
ρ=1100kg/m3，ΣWf=40J/kg
第六章蒸馏···································································（95）
第七章固体干燥·······························································（119）
解：
混合液密度
3．某地区大气压力为101.3kPa，一操作中的吸收塔塔内表压为130kPa。若在大气压力为75 kPa的高原地区操作该吸收塔，且保持塔内绝压相同，则此时表压应为多少？
解：
4．如附图所示，密闭容器中存有密度为900kg/m3的液体。容器上方的压力表读数为42kPa，又在液面下装一压力表，表中心线在测压口以上0.55m，其读数为58 kPa。试计算液面到下方测压口的距离。
简化:
12．一水平管由内径分别为33mm及47mm的两段直管组成，水在小管内以2.5m/s的速度流向大管，在接头两侧相距1m的1、2两截面处各接一测压管，已知两截面间的压头损失为70mmH2O，问两测压管中的水位哪一个高，相差多少？并作分析。
解：1、2两截面间列柏努利方程：
其中：
说明2截面处测压管中水位高。这是因为该处动能小，因而静压能高。
6．为测得某容器内的压力，采用如图所示的U形压力计，指示液为水银。已知该液体密度为900kg/m3，h=0.8m，R=0.45m。试计算容器中液面上方的表压。

化工原理流体流动试题(包含答案)解析

化工原理流体流动试题(包含答案)解析

化工原理第1章流体流动化工原理试题(附答案)姓名 _________ 班级 _________ 学号 __________一、填空题:1.( 3分) 题号 1001 第 1章知识点: 600 难度: 易雷诺准数的表达式为________________。

当密度ρ＝1000kg.m,粘度μ=1[厘泊]的水,在内径为d=100[mm],以流速为1 [m.s]在管中流动时,其雷诺准数等于__________,其流动类型为_____.***答案***Re=dｕρ/μ ; 10; 湍流2.( 3分) 题号 1002 第 1章知识点: 600 难度: 易雷诺准数的表达式为________________。

当密度ρ＝1000 kg. m,粘度μ=1[厘泊]的水,在内径为d=10[mm],以流速为0.15 [m. s]在管中流动时,其雷诺准数等于__________,其流动类型为_____.***答案***Re=dｕρ/μ ; 1500; 层流3.( 3分) 题号 1003 第 1章知识点: 600 难度: 易雷诺准数的表达式为________________。

当密度ρ＝820 kg. m,粘度μ=3[厘泊]的水,在内径为d=100[mm],以流速为2[m.s] 在管中流动时,其雷诺准数等于__________,其流动类型为_____.***答案***Re=dｕρ/μ ; 5,46X10; 湍流4.( 3分) 题号 1004 第 1章知识点: 600 难度: 易雷诺准数的表达式为________________。

当密度ρ＝820 kg. m,粘度μ=3[厘泊]的水，在内径为d=10[mm]，以流速为0.5[m. s]在管中流动时,其雷诺准数等于__________,其流动类型为_____.***答案***Re=dｕρ/μ ; 1366; 层流5.( 2分) 题号 1005 第 1章知识点: 600 难度: 易某流体在圆管中呈层流流动,今用皮托管测得管中心的最大流速为2m.s,此时管内的平均流速为_____________.***答案***1m.s6.( 2分) 题号 1006 第 1章知识点: 600 难度: 易某流体在圆管中呈层流流动,今用皮托管测得管中心的最大流速为3m.s,此时管内的平均流速为_____________.***答案***1.5m.s7.( 2分) 题号 1007 第 1章知识点: 600 难度: 易某流体在圆管中呈湍流流动,今用皮托管测得管中心的最大流速为4m.s,此时管内的平均流速为_____________.***答案***3.2m.s8.( 2分) 题号 1008 第 1章知识点: 600 难度: 易某流体在圆管中呈湍流流动,今用皮托管测得管中心的最大流速为3m.s,此时管内的平均流速为_____________.***答案***2.4m.s9.( 2分) 题号 1009 第 1章知识点: 600 难度: 易牛顿粘性定律用粘滞力的表达式为_______________.用剪应力的表达式为_______________.***答案***F'=μAdu/dy; τ=μdu/dy10.( 2分) 题号 1010 第 1章知识点: 100 难度: 易当地大气压为750mmHg时,测得某体系的表压为100mmHg,则该体系的绝对压强为_________mmHg,真空度为_______mmHg.***答案***850;-10011.( 2分) 题号 1011 第 1章知识点: 100 难度: 易当地大气压为750mmHg时,测得某体系的表压为100mmHg,则该体系的绝对压强为_________Pa,真空度为_______Pa.***答案***113329; -1330012.( 2分) 题号 1012 第 1章知识点: 100 难度: 易当地大气压为750mmHg时, 测得某体系的表压为10Pa,则该体系的绝对压强为_________Pa,真空度为_______Pa.***答案***90000; 1013.( 2分) 题号 1013 第 1章知识点: 100 难度: 易当地大气压为750mmHg时, 测得某体系的表压为10Pa,则该体系的绝对压强为_________mmHg,真空度为_______mmHg.***答案***675; 7514.( 2分) 题号 1014 第 1章知识点: 100 难度: 易当地大气压为750mmHg时, 测得某体系的表压为10Pa,则该体系的绝对压强为_________mmHg,真空度为_______mmHg.***答案***675; 7515.( 2分) 题号 1015 第 1章知识点: 100 难度: 易某物的比重为0.879,其密度为_______.其比容为_______________.***答案***879kg.m; 0.00114 m.kg16.( 2分) 题号 1016 第 1章知识点: 100 难度: 易某物的比重为0.867,其密度为________.其比容为_________ _______.***答案***867kg.m; 0.00115 m.kg17.( 2分) 题号 1017 第 1章知识点: 100 难度: 易某物质的密度为791kg.m,其比重为_________,其比容为__ ________.***答案***0.791; 0.00126m.kg18.( 2分) 题号 1018 第 1章知识点: 100 难度: 易某物质的密度为1831kg.m,其比重为_________,其比容为__________.***答案***1.831; 0.000546m.kg19.( 2分) 题号 1019 第 1章知识点: 100 难度: 易圆管中有常温下的水流动, 管内径d=100mm,测得其中的重量流量为11.8kg.s,其体积流量为___________.平均流速为_____ _____.***答案***0.0118m.s 1.5m.s20.( 2分) 题号 1020 第 1章知识点: 100 难度: 易圆管中有常温下的水流动, 管内径d=100mm,测得其中的重量流量为15.7kg.s,其体积流量为___________.平均流速为_____ _.***答案***0.0157m.s 2.0m.s21.( 2分) 题号 1021 第 1章知识点: 100 难度: 易圆管中有常温下的水流动, 管内径d=100mm,测得其中的重量流量为19.6kg.s,其体积流量为___________.平均流速为_____ _.***答案***0.0196m.s 2.5m.s22.( 2分) 题号 1022 第 1章知识点: 100 难度: 易圆管中有常温下的水流动, 管内径d=100mm,测得其中的重量流量为22kg.s,其体积流量为___________.平均流速为______. ***答案***0.022m.s 2.8m.s23.( 4分) 题号 1023 第 1章知识点: 140 难度: 中当20℃的水(ρ=998.2kg.m,μ=1.005厘泊)在内径为100mm 的光滑管内流动时,若流速为1.0m.s时,其雷诺准数Re为_______,直管摩擦阻力系数λ为_______.***答案***9.93X10; 0.017824.( 4分) 题号 1024 第 1章知识点: 140 难度: 中当20℃的水(ρ=998.2kg.m,μ=1.005厘泊)在内径为100mm 的光滑管内流动时,若流速为1.5m.s时,其雷诺准数Re为______ _,直管摩擦阻力系数λ为_______.***答案***1.49X10; 0.016125.( 4分) 题号 1025 第 1章知识点: 140 难度: 中当20℃的水(ρ=998.2kg.m,μ=1.005厘泊)在内径为100mm 的光滑管内流动时,若流速为2.0m.s时,其雷诺准数Re为______ _,直管摩擦阻力系数λ为_______.***答案***1.99X10; 0.015026.( 4分) 题号 1026 第 1章知识点: 140 难度: 中当20℃的水(ρ=998.2kg.m,μ=1.005厘泊)在内径为100mm 的光滑管内流动时,若流速为2.5m.s时,其雷诺准数Re为______ _,直管摩擦阻力系数λ为_______.***答案***2.48X10; 0.014227.( 4分) 题号 1027 第 1章知识点: 140 难度: 中当20℃的甘油(ρ=1261kg.m,μ=1499厘泊)在内径为100mm 的管内流动时,若流速为1.0m.s时,其雷诺准数Re为__________ ,其摩擦阻力系数λ为________.***答案***84.1; 0.76128.( 4分) 题号 1028 第 1章知识点: 140 难度: 中当20℃的甘油(ρ=1261kg.m,μ=1499厘泊)在内径为100mm 的管内流动时,若流速为1.5m.s时,其雷诺准数Re为__________ ,其摩擦阻力系数λ为________.***答案***126.2; 0.50729.( 4分) 题号 1029 第 1章知识点: 140 难度: 中当20℃的甘油(ρ=1261kg.m,μ=1499厘泊)在内径为100mm 的管内流动时,若流速为2.0m.s时,其雷诺准数Re为__________ ,其摩擦阻力系数λ为________.***答案***168.2; 0.3830.( 4分) 题号 1030 第 1章知识点: 140 难度: 中当20℃的甘油(ρ=1261kg.m,μ=1499厘泊)在内径为100mm 的管内流动时,若流速为2.5m.s时,其雷诺准数Re为__________ ,其摩擦阻力系数λ为________.***答案***210.3; 0.30431.( 2分) 题号 1031 第 1章知识点: 400 难度: 易某长方形截面的通风管道, 其截面尺寸为30X20mm,其当量直径de为________.***答案***24mm32.( 2分) 题号 1032 第 1章知识点: 400 难度: 易某长方形截面的通风管道, 其截面尺寸为40X30mm,其当量直径de为________.***答案***34.3mm33.( 2分) 题号 1033 第 1章知识点: 400 难度: 易某长方形截面的通风管道, 其截面尺寸为50X40mm,其当量直径de为________.***答案***44.4mm34.( 2分) 题号 1034 第 1章知识点: 400 难度: 易某长方形截面的通风管道, 其截面尺寸为60X50mm,其当量直径de为________.***答案***54.5mm1.( 3分) 题号 1035 第 1章知识点: 500 难度: 易测量流体流量的流量计主要有如下四种:___________,______ __________,______________,_______________,测量管内流体点的速度,则用____________.***答案***转子流量计; 孔板流量计; 文丘里流量计; 湿式气体流量计 ;皮托管2.( 2分) 题号 1036 第 1章知识点: 500 难度: 易测量流体压强的仪器主要有如下两种:_________,____________.***答案***U管压差计; 弹簧压力计3.( 4分) 题号 1037 第 1章知识点: 400 难度: 易计算管道流体局部阻力的方法有:___________,___________ ______,其相应的阻力计算公式为:_____________,_____________***答案***当量长度法; 阻力系数法;h=λ(l/d)(u/2g); h=ζ(u/2g) ;4.( 3分) 题号 1038 第 1章知识点: 400 难度: 易在流体阻力计算中,当量长度的定义是___________________ ___________________________________________________.***答案***能产生与某局部阻力相当的直管长度, 称为该局部阻力的当量长度。

南工大化工原理《第一章 流体流动》习题解答

南工大化工原理《第一章 流体流动》习题解答

《第一章流体流动》习题解答1某敞口容器内盛有水与油。

如图。

已知水及油的密度分别为1000和860kg/m3，解：h1=600mm，h2=800mm，问H为多少mm？2.有一幢102层的高楼，每层高度为4m。

若在高楼范围内气温维持20℃不变。

设大气静止，气体压强为变量。

地平面处大气压强为760mmHg。

试计算楼顶的大气压强，以mmHg为单位。

3.某水池，水深4米，水面通大气，水池侧壁是铅垂向的。

问：水池侧壁平面每3米宽度承受水的压力是多少N？外界大气压为1atm。

4．外界大气压为1atm，试按理想气体定律计算0.20at（表压）、20℃干空气的密度。

空气分子量按29计。

5．有个外径为R2、内径为R1为的空心球，由密度为ρ’的材料制成。

若将该球完全淹没在某密度为ρ的液体中，若球能在任意位置停留，试求该球的外径与内径之比。

设球内空气重量可略。

6．为放大以U形压差计测气体压强的读数，采用倾斜式U形压差计。

如图。

指示液是ρ=920kg/m3的乙醇水溶液。

气体密度为1.20kg/m3。

读数R=100mm。

问p1与p2的差值是多少mmHg？采用微差U形压差计测压差。

如图。

已知U形管内直径d为6mm，两扩大室半径均为80mm，压差计中用水和矿物油作指示液，密度分别为1000及860kg/m3。

当管路内气体压强p与外界大气压p相等时，两扩大室油面齐平，U形管两只管内油、水交界面亦齐平。

现读得读数R=350mm，试计算：（1）气体压强p（表）。

（2）若不计扩大室油面高度差，算得的气体压强p是多少？（3）若压差计内只有水而不倒入矿物油，如一般U形压差计，在该气体压强p值下读数R0为多少？7．某倾斜的等径直管道内有某密度ρ的液体流过。

如图。

在管道的A、B截面设置了两套U形压差计测压差，下测用的是一般U形压差计，上测用的是复式U形压差计，所用的指示液均为密度是ρ1的同一种液体。

复式压差计中两段指示液之间的流体是密度为ρ的流过管道内的液体。

化工原理习题第一部分流体流动解答

化工原理习题第一部分流体流动解答

化⼯原理习题第⼀部分流体流动解答化⼯原理习题：第⼀部分流体流动⼀、填空1.流体在圆形管道中作层流流动，如果只将流速增加⼀倍，则阻⼒损失为原来的 2 倍；如果只将管径增加⼀倍⽽流速不变，则阻⼒损失为原来的 1/4 倍。

2.离⼼泵的特性曲线通常包括 H-Q 曲线、η-Q 和 N-Q 曲线，这些曲线表⽰在⼀定转速下，输送某种特定的液体时泵的性能。

3.处于同⼀⽔平⾯的液体，维持等压⾯的条件必须是静⽌的、连通着的、同⼀种连续的液体。

流体在管内流动时，如要测取管截⾯上的流速分布，应选⽤⽪托流量计测量。

4.⽜顿粘性定律的表达式τ=µ，其应⽤条件是⽜顿型流体层（滞）流流体。

5.如果流体为理想流体且⽆外加功的情况下，写出：单位质量流体的机械能衡算式为常数=++=gp g u z E ρ22 ；单位重量流体的机械能衡算式为常数=++=p u gz E 22ρρ；单位体积流体的机械能衡算式为常数=++=gp g u z E ρ22； 6.有外加能量时以单位体积流体为基准的实际流体柏努利⽅程为 z 1ρg+（u 12ρ/2）+p 1+W s ρ= z 2ρg+（u 22ρ/2）+p 2 +ρ∑h f ，各项单位为 Pa （N/m 2）。

7.⽓体的粘度随温度升⾼⽽增加，⽔的粘度随温度升⾼⽽降低。

8.流体在变径管中作稳定流动，在管径缩⼩的地⽅其静压能减⼩。

9.并联管路中各管段压强降相等；管⼦长、直径⼩的管段通过的流量⼩。

10 在离⼼泵⼯作时，⽤于将动能转变为压能的部件是____泵壳__________。

11.测流体流量时，随流量增加孔板流量计两侧压差值将增加，若改⽤转⼦流量计，随流量增加转⼦两侧压差值将不变。

12. 离⼼泵的轴封装置主要有两种：填料密封和机械密封。

13.若被输送的流体粘度增⾼，则离⼼泵的压头降低，流量减⼩，效率降低，轴功率增加。

14．雷诺准数的表达式为_____ Re=dｕρ/µ___________。

南京理工大学化工原理例题与习题

南京理工大学化工原理例题与习题

第一章 流体流动【例1-1】 已知硫酸与水的密度分别为1830kg/m 3与998kg/m 3，试求含硫酸为60%（质量）的硫酸水溶液的密度为若干。

解：根据式1-49984.018306.01+=m ρ=（3.28+4.01）10-4=7.29×10-4ρm =1372kg/m 3【例1-2】 已知干空气的组成为：O 221%、N 278%和Ar1%（均为体积%），试求干空气在压力为9.81×104Pa 及温度为100℃时的密度。

解：首先将摄氏度换算成开尔文100℃=273+100=373K 再求干空气的平均摩尔质量M m =32×0.21+28×0.78+39.9×0.01 =28.96kg/m 3根据式1-3a 气体的平均密度为：3kg/m 916.0373314.896.281081.9=⨯⨯⨯=m ρ【例1-3 】 本题附图所示的开口容器内盛有油和水。

油层高度h 1=0.7m 、密度ρ1=800kg/m 3，水层高度h 2=0.6m 、密度ρ2=1000kg/m 3。

（1）判断下列两关系是否成立，即 p A =p'A p B =p'B （2）计算水在玻璃管内的高度h 。

解：（1）判断题给两关系式是否成立 p A =p'A 的关系成立。

因A 与A '两点在静止的连通着的同一流体内，并在同一水平面上。

所以截面A-A'称为等压面。

p B =p'B 的关系不能成立。

因B 及B '两点虽在静止流体的同一水平面上，但不是连通着的同一种流体，即截面B-B '不是等压面。

（2）计算玻璃管内水的高度h 由上面讨论知，p A =p'A ，而p A =p'A 都可以用流体静力学基本方程式计算，即p A =p a +ρ1gh 1+ρ2gh 2 p A '=p a +ρ2gh于是 p a +ρ1gh 1+ρ2gh 2=p a +ρ2gh简化上式并将已知值代入，得800×0.7+1000×0.6=1000h 解得 h =1.16m【例1-4】 如本题附图所示，在异径水平管段两截面（1-1'、2-2’）连一倒置U 管压差计，压差计读数R =200mm 。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

化工原理典型例题题解第1章 流体流动例1 沿程阻力损失水在一段圆形直管内作层流流动，若其它条件不变，现流量及管径均减小为原来的二分之一，则此时因流动阻力产生的压力损失为原来的（ ）。

A 2倍 B .4倍 C .8 倍 D. 16 倍解：因管内流体流动处于层流状态，根据哈根（Hahen ）-泊谡叶（poiseuille ）公式 232dlu P f μ=∆(1) 将式中的流速u 用流量v q 和管径d 表示出来， 24dq u vπ=(2)将(2)式代入(1)式得 4128dlq P vf πμ=∆ (3) 现流量125.0v v q q =; 管径d 2=0.5d 1 ， 根据(3)式，压力损失ΔP f2满足下式85.01/)5.0/(5.0//341141141142212====∆∆d q d q d q d q P P v v v v f f 故答案C 正确。

例2 流体在管内流动时剪应力的分布流体在管内流动的摩擦阻力，仅由流体与壁面之间的摩擦引起吗？ 解：圆管中沿管截面上的剪应力分布式为 r lg Z P g Z P 2)()(2211ρρτ+-+=由该式推导条件可知，剪应力分布与流动截面的几何形状有关，而与流体种类，层流或湍流无关。

对于定常态流动体系，可见剪应力随圆管内流体半径的增大而增大，在壁面处，此剪应力达到最大。

故剪应力（磨擦阻力）并非仅产生于壁面处，而是在流体体内亦存在。

例3 并联管路中的阻力损失首尾相同的并联管路中，流体流经管径较小的支路时，总压头损失较大吗？例 4 附图解：A 为分支点，B 为汇合点。

并联管路Ⅰ、 Ⅱ、 Ⅲ具有相同的起始点A 和终点B ，分别利用柏努利方程式进行描述，得H f Ⅰ=H f Ⅱ=H f ⅢIIIIIIIII III IIIIII II III I gd u l gd u l gd u l 222222λλλ==因此，首尾相同的并联管路，各支路上总压头损失相等，并非仅取决于管径的大小，与各支路上的流速、管长均有关系。

例4 高度湍流时管内阻力损失定常态流动体系，水从大管流入小管，管材相同，d 大=2d 小 ，管内流动状态均处于阻力平方区，每米直管中因流动阻力产生的压降之比ΔP f 小/ΔP f 大为（ ）。

A 8B 16C 32D >32解： 根据范宁公式 25222162v f q d l u d l P πρλρλ==∆ 因流动状态均处于阻力平方区，摩擦因数λ与管内的流速无关了。

可以认为λ大＝λ小 ,则直管中每米长度上流动阻力压降符合以下关系：ΔＰf 小／ΔＰf 大＝d ５大/d ５小=2５=３２故答案C 正确。

例5 管路并联与流量的关系如图所示，在两水槽间连接一直管，管内径为d ，管长为l ，当两液面高度差为H 时，管内流量为1v q ，若在直管的中点B （2l 处）分为两根直径为d ，长度2l的管子，液面差仍为H ，设改装前后均为完全湍流流动状态，局部阻力可以忽略不计。

试求改装后流量与改装前流量之比。

解：改装前的管路由高位槽液面（1-1面）至低位槽液面（2-2面）列出柏努利方程式2152282s V gdl g u d l H πλλ== （1）改装前后因管内流动状态均为完全湍流，所以摩擦因数λ可视为不变。

两根并联的支管管径，管长及布局完全相同，所以其阻力损失相同。

改装后的管路由1-1面至2-2面列出柏努利方程式，并忽略流体在分支点处的阻力损失。

22522252)2(2828s s V gd lV gd l H πλπλ+=（2）由（1），（2）式可得：2222222185)2(2121s s s s V V V V =+=26.1)58(5.012==s s V V （倍） 结论：对于已经布局好的管路，为了增加输送量，可以采取再并联上一段或者整段管路的措施。

例6理想流体粘度的定义 理想流体的粘度（ ）。

A 与理想气体的粘度相同；B 与理想溶液的粘度相同；C 等于0；D 等于1 。

解：在定义理论气体和理想溶液时，均未提及粘度值的问题。

在定义理想流体时，明确说明其流动过程中无阻力损失，即流体层内无摩擦力（剪应力），但流体内可以存在着速度梯度。

根据牛顿粘性定律，这样定义等价于指定理想流体的粘度等于零。

因此答案C 正确。

例 7例 7 附图图示两容器内盛同一种密度ρ=800kg/m 3的液体，两个U 形管内的指示液均为水银。

第1个U 形管的一端接于容器的A 点，另一端连通大气。

第2个U 形管的两端分别接于A ，B 两点，其读数分别为R 1和R 2 。

若将第1个U 形管向下移动h=0.5m ，即接管点A 向下移动h=0.5m ，问两个U 形管的读数R 1和R 2分别如何变化？解：第2个U 形管为压差计，所测量的是两个容器中压强的差。

故接管点下移，读数R 2不变。

第1个U 形管为压强计，所测量的是第1个容器中的压强，尽管第1个容器中的压强P 1没有发生变化，但是U 形管向下移动，对于U 形管下部的液体来说，意味着液位深度的变化，故压强发生变化，即增加。

分别将U 形管移动前、移动后容器中的压强表示出来。

移动前 g H g R Pa P i A ρρ-=-1 （1）移动后，根据等压面1-1和2-2 ，有 g R R H g h P g R Pa A i ρρρ⎥⎦⎤⎢⎣⎡-+++=+21'1'1整理得： g h g R R H g R Pa P i A ρρρ-⎥⎦⎤⎢⎣⎡-+-=-21'1'1（2）由（1）式和（2）式得：g h g R R g R R i ρρρ+-=-2)(2'11'1g h g R R i ρρρ=--)2)((1'1m h R R i 03.02800136008005.021'1=-⨯=-=-ρρρ例8影响阻力损失的因素例 8 附图在本题的附图中，管径d 1相同，d 2等于20。

5d 1，A ，B 两点距离l 相同，管内流体的流量相同，试问：1、 压差计读数R a 和R b , R c 的相对大小如何？ 2 、若流动方向改变，读数R a ，R b ，R c 有何变化？解：首先应明确U 形管R 读数反映的是什么。

分别对于该三种管路，自管截面A 至管截面B 的管段，利用机械能衡算方程式进行描述。

（a ） 管内流体 P A -P B =ΣΔP f(A-B)管外流体 P A -P B =R a (ρi -ρ)g 所以 gPR i B A f a )()(ρρ-∆=∑-即R a 反映的是管段A 到B 内的流体阻力损失。

（b ） 管内流体 (P A +Z A ρg-(P B +Z B ρg)=ΣΔP f2(A-B)管外流体 P A -[P B +(Z B -Z A )ρg]=R b (ρi -ρ)g 所以 gPR i B A f b )()(ρρ-∆=∑-可见，R ｂ同样反映的是管段A 至B 内流体的阻力损失，流体的阻力损失与管路在垂直方向上有无变化没有关系。

因为管路A 和B 的管径相同，阀门阻力系数相同，根据阻力的计算式ΣΔＰｆ＝ρζλ∑+2)(2u d l1d AB 1d 2d c A B所以管路a 和管路b 的A 至B 管段的流体阻力损失相同，因此，Ｒｂ＝Ｒａ当流体流动方向变为自B 流向A ，在上述条件不变的情况下，流体阻力损失仍然不变，R ａ R ｂ 读数数值不变，但是U 型管中指示剂恰好偏向另一侧，因为此时 Ｒｂ＝Ｒａ＝ΣΔＰｆ（Ｂ－Ａ）／（ρｉ－ρ）ｇ（ｃ）管内流体 （ＰＡ＋u ２ρ／２＋ＺＡρｇ）－（ＰＢ＋u 12ρ／２＋ＺＢρｇ）＝ΣΔＰf ｆ（Ａ－Ｂ）） 整理ＰＡ－［ＰＢ＋（ＺＢ－ＺＡ）ρｇ］＝ΣΔＰf ｆ（Ａ－Ｂ）＋u １２ρ／２－u 22ρ／２2)2()(1215.01122112u d d u d d u u === 所以ＰＡ－［ＰＢ＋（ＺＢ－ＺＡ）ρｇ］＝ΣΔＰｆ（Ａ－B ）＋ρ2183u 管外流体静力学描述ＰＡ－［ＰＢ＋（ＺＢ－ＺＡ）ρｇ］＝ＲＣ（ρｉ－ρ）ｇ所以 Ｒｃ＝gu P i B A f )(8321)(ρρρ-+∆∑- 在截面A 至B 的流体阻力损失中，除了与（ａ） （ｂ）相同的部分之外，又增加了突然缩小的局部阻力损失ζｃu １２ρ／２。

显然 Ｒｃ>Ｒａ＝Ｒｂ若管路c 中的流体改为反向流动，则需要具体分析R 的变化。

自截面B 至A 列出机械能衡算式∑-∆+++=++)(222122A B f A A B B P ug Z P u g Z P ρρρρ整理ρρρ22)(2122)(u u P P g Z Z P A B f A A B B -+∆=--+∑- ρ21)(83u P A B f -∆=∑- (1) 在ΣΔΡf(B-A)中，除了与（a ）,(b)相同的部分之外，还包括流体突然扩大时的局部阻力损失，即ζe u 12ρ/2 。

阻力系数ζc ,ζe 均与(d 1/d 2)2有关系。

当(d 1/d 2)2值较小时（<0.4），ζe >ζc ;当(d 1/d 2)2值较大时（=0.4）,ζe 与ζc 基本相等。

一般动能项小，即ΣΔP f(B-A)>ρ2183u ,所以,U 形管指示剂将偏向另一侧，读数为R c ‘列出静力学关系式g R P g Z Z P i c A A B B )()('ρρρ-=--+ (2)由（1） ，（2）两式得 gu P R i A B f c)(8321)('ρρρ--∆=∑-因此 R c '<R c例 9如图所示的水桶，截面为A 。

桶底有一小孔，面积为A 0 。

（1）若自孔排水时,不断有水补充入桶内，使水面高度维持恒定为Z ，求水的体积流量。

（2）如果排水时不补充水，求水面高度自Z 1降至Z 2所需的时间。

例9 附图实际液体由孔流出时其流动截面有所减小（参看附图），且有阻力损失。

计算时可先忽略阻力，求未收缩时的理论流量，再根据经验取实际流量为理论值的0。

62倍（孔流系数）。

解：（1）求液面恒定时的体积流量取水面为截面1，孔所在的桶底平面为截面2，并取桶底为基准水平面。

Z 1=Z ，Z 2=0 P 1=P 2=0（表压） H e =0,h f =0 U 1=0,u 2为所求代入总机械能衡算式得：gZ=u 22/2u 2=(2gZ)0.5理论体积流量 V s =u 2A 0=A 0(2gZ)0.5实际体积流量 V s '=0.62A 0(2gZ)0.5（2）求液面自高度为Z 1降至Z 2所需时间。

由于桶内液面不断下降，排水速率也不断减小，故为不稳定过程，应按下列关系式进行物料衡算： 输入速率-输出速率=积累速率设在某一瞬间，液面高度为Z ，经历d θ时间后，液面高度改变dZ ，在此时间内，对于桶内液面以下的空间（划定体积）水的输入速率=0水的输出速率=0.62A 0(2gZ)0.5水的积累速率=AdZ/d θ 故物料衡算式遂为0-0.62A 0(2gZ)0.5=AdZ/d θgZA AdZ d 262.00-=θ2100(262.02262.021Z Z gA A gZAAdZZ Z -=-=⎰θ)))(/(728.0210Z Z A A -=例10低压气体在水平的等径管中作稳定流动，沿水平方向其平均速度（ ）；雷诺数（ ）。
