充气柜标准尺寸

三、HSM6-12环网柜技术参数
技术参数
额定电压 额定频率 额定电流 工频耐受电压 雷电冲击 耐受电压 相间、相对地及断口 相间、相对地及断口
单位
kV HZ A kV kV 开关
12 50 630 42/48 75/95 630 630 31.5 31.5
T模块 组合电器
一、气体绝缘环网柜的简介及优势
气体绝缘环网柜根据结构不同又可分为以下2种： （1）半气体绝缘环网柜 只有开关设备为气体绝缘，导体仍然采用空气绝缘。 典型设备：SF6气体绝缘“气包式”环网柜：ABB的UniSwitch （2）全气体绝缘环网柜 开关设备和导体都采用气体绝缘，防护等级高。 典型设备：SF6气体绝缘充气式环网柜：ABB的SafePlus、施耐德的 SM6、红苏电气的HSM6-12系列。
江西充气柜
审核：张大云 编写：刘三亚 日期：2018年08月
目录
气体绝缘环网柜的发展史及优势 HSM6-12系列环网柜概述 HSM6-12环网柜技术参数 技术优势及主要元器件——技术优势 技术优势及主要元器件——主要元器件 生产设备 HSM6-12系列环网柜主要功能模块 产品应用领域
二、HSM6-12系列环网柜概述
浙江红苏电气有限公司结合多年设计与制造经验，采用国际先进技术，采用计算机模拟辅助设计 开发出新型SF6气体绝缘中压开关设备—HSM6-12系列环网开关柜。 HSM6-12型全封闭SF6 绝缘环网单元（简称环网柜）是一种全密封的供电单元，所有带电部件及 开关全密封在一个不锈钢的壳体内，壳体内充有一定压力的SF6气体。整个开关装置不受外部环 境影响，确保运行可靠性和人身安全性，并且实现了免维护。环网单元分户内和户外型。户外型 是将户内型环网单元再密闭在一个金属外壳内构成的多路供电环网柜。环网柜适用于12kV、50Hz 的三相交流配电系统，用于环网供电或终端供电。 环网柜可安装在工矿企业、住宅小区、学校、公园等的配电系统，也可装入紧凑式型箱式变电站 中，用于配电变压器的控制和保护。户内、户外型环网柜均可实现配网自动化。

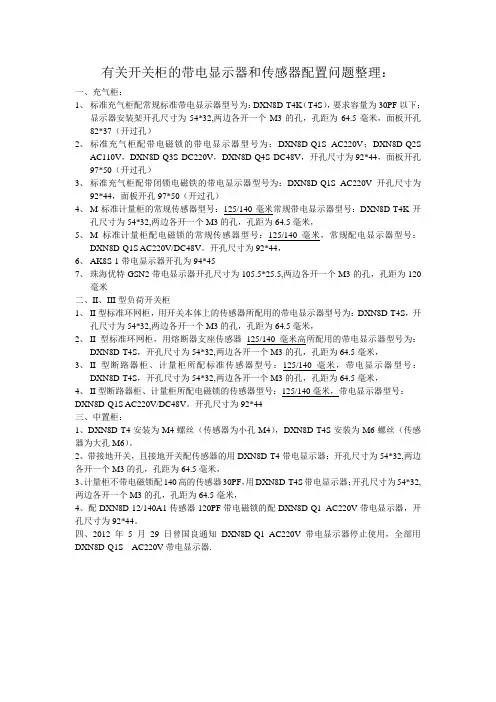

有关开关柜的带电显示器和传感器配置问题整理：一、充气柜：1、标准充气柜配常规标准带电显示器型号为：DXN8D-T4K（T4S），要求容量为30PF以下；显示器安装架开孔尺寸为54*32,两边各开一个M3的孔，孔距为64.5毫米，面板开孔82*37（开过孔）2、标准充气柜配带电磁锁的带电显示器型号为：DXN8D-Q1S AC220V；DXN8D-Q2SAC110V，DXN8D-Q3S DC220V，DXN8D-Q4S DC48V，开孔尺寸为92*44，面板开孔97*50（开过孔）3、标准充气柜配带闭锁电磁铁的带电显示器型号为：DXN8D-Q1S AC220V 开孔尺寸为92*44，面板开孔97*50（开过孔）4、M标准计量柜的常规传感器型号：125/140毫米常规带电显示器型号：DXN8D-T4K开孔尺寸为54*32,两边各开一个M3的孔，孔距为64.5毫米，5、M标准计量柜配电磁锁的常规传感器型号：125/140毫米，常规配电显示器型号：DXN8D-Q1S AC220V/DC48V。

开孔尺寸为92*44，6、AK8S-1带电显示器开孔为94*457、珠海优特GSN2带电显示器开孔尺寸为105.5*25.5,两边各开一个M3的孔，孔距为120毫米二、II、III型负荷开关柜1、II型标准环网柜，用开关本体上的传感器所配用的带电显示器型号为：DXN8D-T4S，开孔尺寸为54*32,两边各开一个M3的孔，孔距为64.5毫米，2、II型标准环网柜，用熔断器支座传感器125/140毫米高所配用的带电显示器型号为：DXN8D-T4S，开孔尺寸为54*32,两边各开一个M3的孔，孔距为64.5毫米，3、II型断路器柜、计量柜所配标准传感器型号：125/140毫米，带电显示器型号：DXN8D-T4S，开孔尺寸为54*32,两边各开一个M3的孔，孔距为64.5毫米，4、II型断路器柜、计量柜所配电磁锁的传感器型号：125/140毫米，带电显示器型号：DXN8D-Q1S AC220V/DC48V。

12 50 630 42/48 75/95
V模块 断路器
12 50 630 42/48 75/95
额定有功负载开断电流 额定闭环开断电流 5%额定有功负载开断电流 额定电缆充电开断电流 额定转移电流 额定短路开断电流
1700 31.5
五、 技术优势及主要元器件——技术优势
为了优化气箱内的电场分布，主母线设计为带 R5圆角的矩形铜排（40*8），组合电器回路 母线为Φ1 0铜棒；对可能引起的局部电场尖端 的部位，如母线连接及固定处，均装了金属屏 蔽罩，用以均匀电场，提高绝缘强度。
合闸示意
分闸示意
接地示意
七、HSM6-12系列环网柜主要功能模块
产品型式实验报告
公司生产实力（机器人焊接）
公司生产实力（生产车间）
公司生产实力（包装车间）
公司生产实力（电缆分支箱）
公司生产实力（雨中发货）
公司生产实力
公司生产实力
Байду номын сангаас
公司生产实力（公司大门）
江西充气柜
审核：张大云 编写：刘三亚 日期：2018年08月
目录
气体绝缘环网柜的发展史及优势 HSM6-12系列环网柜概述 HSM6-12环网柜技术参数 技术优势及主要元器件——技术优势 技术优势及主要元器件——主要元器件 生产设备 HSM6-12系列环网柜主要功能模块 产品应用领域
一、气体绝缘环网柜的简介及优势
1.2、中压开关的分类 12kV中压电力系统开关设备根据绝缘方式主要分为三种： （1）空气绝缘环网柜 该柜型出现较早、用量大，国内一般称作为开关柜 典型设备：KYN28开关中置柜、XGN箱式开关柜 （2）气体绝缘环网柜 所谓充气柜是将高压元器件如母线、负荷开关、断路器、隔离开关、 接地开关等密封在充有一定压力绝缘气体的封闭壳体内的一种金属封 闭开关设备 。

充气柜技术规范书
充气柜技术规范书
硕高电气科技有限公司
1标准技术参数
技术参数特性表是国家电网公司对采购设备的基础技术参数要求，在招投标过程中，投标人应该依据招标文件，对技术参数特性表中标准参数值进行响应。

12kV环网箱技术参数特性见表1。

物资应满足Q/GDW的要求。

表1环网箱技术参数特性表
1
充气柜技术规范书
2
充气柜技术规范书
3
4
充气柜技术规范书
5
充气柜技术规范书
6
充气柜技术规范书
7
充气柜技术规范书
8
充气柜技术规范书
2组件材料配置表
表2 主要组部件材料表
9
10
充气柜技术规范书
3使用环境条件表
典型12kV环网箱使用环境条件见表3。

特殊环境要求根据项目情况进行编制。

表3使用环境条件表
11。

气箱外 壳
1、开关单元包含气箱和操作机 构，与柜体通过拉铆固定连接； 2、气箱外壳采用不锈钢焊接密
三工位 机构
封； 3、负荷开关机构与三工位机构 采用分体式操作机构，可单独
负荷开 关机构
操作；
六、HSM6-12充气柜开关单元——带熔芯筒方案
气箱单 元
三功位 机构
1.气箱单元 2.三功位机构 3.负荷开关机构 4.熔丝筒
十、HSM6-12充气柜熔芯筒安装
1、熔芯筒一端与绝缘腔 体滑动连接，采用硅橡 胶绝缘；另一端与气室 底板固定连接； 2、辅助接地与接地操作 机构联动；
辅助接地
十一、HSM6-12充气柜电缆安装
1、采用标准电缆接头； 2、与绝缘腔体固定连接 和熔芯筒连接方式一样；
十二、HSM6-12充气柜电焊车间
一、HSM6-12充气柜技术参数
1 .额定电压 2.额定电流 3.额定开断电流/热稳定时间: 4.工频耐压: 对地、相间: 5.隔离断口: 6.雷电冲击: 对地、相间: 7.隔离断口: 8.三相合闸不同期时间: 9.三相分闸不同期时间: 10.合闸持续弹跳时间: 11.绝缘介质: 12.环网柜额定充气压力（绝对值，20℃） 13.环网柜报警气压（绝对值，20℃): 14.最低工作气压（绝对值，20℃）: 15.气体含水量: 16.年漏气率: 12 kV 630A 20kA/4S 42 kV 1Min 48Kv 1Min 75 kV 85 kV ≤2ms ≤2ms ≤2ms N2 0.13MPa 0.11MPa 0.10MPa <500ppm（μL /L体积比） ≤0.1%
二、HSM6-12充气柜设计方案
• 固体绝缘环网柜三个典型方案： 进线、出线（带熔芯）、断路器 • 出线采用上隔离方案，电缆接地

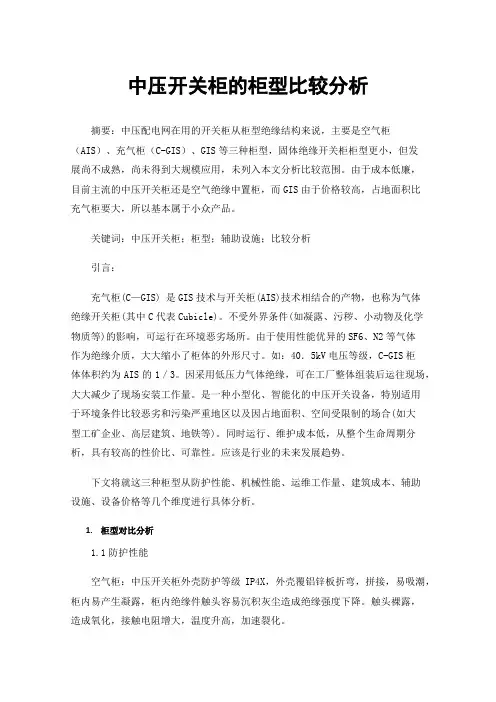

中压开关柜的柜型比较分析摘要：中压配电网在用的开关柜从柜型绝缘结构来说，主要是空气柜（AIS）、充气柜（C-GIS）、GIS等三种柜型，固体绝缘开关柜柜型更小，但发展尚不成熟，尚未得到大规模应用，未列入本文分析比较范围。

由于成本低廉，目前主流的中压开关柜还是空气绝缘中置柜，而GIS由于价格较高，占地面积比充气柜要大，所以基本属于小众产品。

关键词：中压开关柜；柜型；辅助设施；比较分析引言：充气柜(C—GIS) 是GIS技术与开关柜(AIS)技术相结合的产物，也称为气体绝缘开关柜(其中C代表Cubicle)。

不受外界条件(如凝露、污秽、小动物及化学物质等)的影响，可运行在环境恶劣场所。

由于使用性能优异的SF6、N2等气体作为绝缘介质，大大缩小了柜体的外形尺寸。

如：40．5kV电压等级，C-GIS柜体体积约为AIS的1／3。

因采用低压力气体绝缘，可在工厂整体组装后运往现场，大大减少了现场安装工作量。

是一种小型化、智能化的中压开关设备，特别适用于环境条件比较恶劣和污染严重地区以及因占地面积、空间受限制的场合(如大型工矿企业、高层建筑、地铁等)。

同时运行、维护成本低，从整个生命周期分析，具有较高的性价比、可靠性。

应该是行业的未来发展趋势。

下文将就这三种柜型从防护性能、机械性能、运维工作量、建筑成本、辅助设施、设备价格等几个维度进行具体分析。

1.柜型对比分析1.1防护性能空气柜：中压开关柜外壳防护等级IP4X，外壳覆铝锌板折弯，拼接，易吸潮，柜内易产生凝露，柜内绝缘件触头容易沉积灰尘造成绝缘强度下降。

触头裸露，造成氧化，接触电阻增大，温度升高，加速裂化。

GIS：中压GIS防护等级IP65，外壳采用高强度防锈铝合金，一次回路密封在高压气室内部，与外界环境完全隔开，能有效解决凝露、污秽、以及触头氧化、发热问题。

该型产品结构复杂，成本较高，但各隔室功能明确，不同隔室之间互不影晌。

充气柜：将GIs的各单元设置在一个柜形箱体内，再充入低压力(0．03—0．1 6MPa)SF。

序号
名称
单位
标准参数值
一
环网柜共用参数
1
额定电压
kV
12
2
绝缘介质
SF6
3
额定频率
Hz
50
4
额定电流
A
630
5
温升试验电流
1.1Ir
6
额定工频 1min 耐受电压（相对地）
kV
42
7
额定雷电冲击耐受电压峰值（1.2/50µs）（相对地） kV
75
8
额定短路开断电流
kA
20
9
额定短路关合电流
kA
50
10
0.2/0.5 V/V
50/1000 1 2
1.2 倍连续，1.9 倍 8h 限流式 1 50
4
九 1 2 3 4 5 6 7 8 9 10 11
12
13 14 15 16 17 18 十 1 2 3 4
5
十一 1 2 3 4 5
避雷器参数
型式
额定电压
kV
持续运行电压
kV
标称放电电流
kA
陡波冲击电流下残压峰值（5kA，1/3µs）
红苏电气 红苏电气 红苏电气 红苏电气 红苏电气 红苏电气
3 使用环境条件表
典型 12kV 箱式开闭所使用环境条件见表 3。特殊环境要求根据项目情况进行编制。
表3 使用环境条件表
序号
名称
单位
最高气温
℃
1
周围空气温度
最低气温
最大日温差
K
2
海拔
m
3
太阳辐射强度
W/cm2
4
污秽等级
5

一、概述XGN□-40.5柜式气体绝缘高压开关柜具有非常高的安全性和可靠性，能够保障电力系统的持续稳定运行及操作人员的人身安全，同时也具有人性化的操作面，易于现场操作人员的操作，完全符合最新的环保要求。

XGN□-40.5柜式气体绝缘高压开关柜完全适用于公共和工业配电网、基础设施工程、采矿、冶金、石油化工、燃油燃气、铁路供电、集装箱基地和船舶行业。

主要用于发电厂厂用电、中小型发电机、变电站、高层楼宇、工矿企业、地铁电气化铁路等配电系统中以实行对供电系统和负荷的控制、保护及检测。

特别适合于地下高原冻土沿海潮湿等环境。

1、采用现代的、创新的开关柜设计理念，有多种方案可供选择。

它是气体绝缘开关柜，额定电压40.5kV，额定电流1250A，额定开断电流可至31.5kA。

2、设计为单母线系统。

这种紧凑的、模块化的开关柜极具灵活性，寿命期内免维护。

它也是非常适用于空间受限制的地方或老开关利用现有地基升级改造的场合。

3、是一种经济型开关，当安装、扩展、拆除时，可从开关柜正面进行拼接，由于采用了创新的母线连接，现场不需要进行任何气体处理操作。

二、引用标准1、GB3906-2006《3.6~40.5KV交流封闭开关设备和控制设备》（IEC62271-200）2、GB1984-2003《交流高压断路器》（IEC62271-100）3、GB/T11022《高压开关设备和控制设备标准的工用技术要求》4、DL/T404《户内交流高压开关柜订货技术要求》5、GB12022《工业六氟化硫》三、使用环境1、环境温度：最高温度+40℃（更高的环境温度需降容使用）24h平均最大值+35℃最高温度-25℃2、湿度：日均最大相对湿度≤95%月均最大相对湿度≤90%3、安装海拔高度≤4000m（最高海拔，需要降低充气压力）4、地震烈度：小于9度5、无火灾、爆炸、严重污秽、严重化学腐蚀及剧烈振动的场所。

四、设计特点•低压力SF6气体绝缘•模块化设计•不锈钢壳体由全自动机器人焊接而成，有单气室、双气室，可适应不同技术要求；双气室时断路器与三工位开关安装在各自独立的气室中•母线连接采用插接式固体绝缘母线连接器，开关柜拼接时不涉及SF6气体灌封工作，无需气体回收和补充操作•每个独立气室均带有专用的压力释放通道•专用的内锥式电缆插接系统连接安全可靠优点安全最大化•各功能隔室实现完全隔离•高压部件完全密闭于充有SF6气体的密封气室内，不受外界环境的影响•绝缘性能不受现场海拔高度的影响五、空间需求最小化•采用SF6气体绝缘，使柜体尺寸最小化•与传统开关设备相比，空间节省最多可达70%六、经济性•更方便的操作，现场施工周期大大缩短•不受外界环境影响，因而获得更长的使用寿命•更少的维护需求，意味着最大程度的节省了运行费用•小型化的开关设备带来的基建用地及空间的节省，使得总投资费用大大降低七、金属封闭与气体密封•采用SF6气体绝缘•母线室为完全密封的充气隔室•断路器室为完全密封的充气隔室•额定电压40.5 kV•额定电流最大可达1250 A，开断可达31.5 kA八、断路器•断路器极柱水平放置•操动机构在气室外部、柜前部•断路器极柱与机构间的拉杆通过往复动密封套管连接•与三工位开关配合可实现接地功能，三工位隔离开关作为母线隔离开关和馈线接地开关；当用作线路侧接地开关时，可与断路器配合使用实现快速接地功能；断路器具有比接地开关更优秀的短路关合能力，对故障可进行更多次数的开断和关合操作，真空开断不会造成SF6气体绝缘品质的劣化。

环网箱技术规范
专用技术规范
1标准技术参数
技术参数特性表是国家电网公司对采购设备的基础技术参数要求，在招投标过程中，投标人应该依据招标文件，对技术参数特性表中标准参数值进行响应。

12kV环网箱技术参数特性见表1。

物资应满足Q/GDW的要求。

表1环网箱技术参数特性表
2组件材料配置表
表2 主要组部件材料表
3使用环境条件表
典型12kV环网箱使用环境条件见表3。

特殊环境要求根据项目情况进行编制。

表3使用环境条件表
4附图
附图1：环网箱,AC10kV，2,2。

2进,2出,SF6绝缘,电动,有自动化接口,进线负荷开关,出线断路器（含线路保护）,不锈钢外壳系统配置附图2：环网箱,AC10kV，2,4。

2进,4出,SF6绝缘,电动,有自动化接口,进线负荷开关,出线断路器（含线路保护）,不锈钢外壳系统配置附图3：环网箱,AC10kV。

SF6绝缘,电动,有自动化接口,进线负荷开关,出线断路器（含线路保护）,不锈钢外壳电气平断面布置图
8。

开篇、氮气（N2）简介
氮气，化学式为N2，通常状况下是一种无色无味的气体， 而且一般氮气比空气密度小。氮气占大气总量的78.08% （体积分数），是空气的主要成份之一。在标准大气压下， 氮气冷却至-195.8℃时，变成无色的液体，冷却至-209.8℃ 时，液态氮变成雪状的固体。氮气的化学性质不活泼，常温 下很难跟其他物质发生反应，所以常被用来制作防腐剂。但 在高温、高能量条件下可与某些物质发生化学变化，用来制 取对人类有用的新物质。
十三、HSM6-12充气柜装箱
十四、充气柜电缆分支箱
十五、生产企业大门
气箱外 壳
1、开关单元包含气箱和操作机 构，与柜体通过拉铆固定连接； 2、气箱外壳采用不锈钢焊接密
三工位 机构
封； 3、负荷开关机构与三工位机构 采用分体式操作机构，可单独
负荷开 关机构
操作；
六、HSM6-12充气柜开关单元——带熔芯筒方案
气箱单 元
三功位 机构
1.气箱单元 2.三功位机构 3.负荷开关机构 4.熔丝筒
十、HSM6-12充气柜熔芯筒安装
1、熔芯筒一端与绝缘腔 体滑动连接，采用硅橡 胶绝缘；另一端与气室 底板固定连接； 2、辅助接地与接地操作 机构联动；
辅助接地
十一、HSM6-12充气柜电缆安装
1、采用标准电缆接头； 2、与绝缘腔体固定连接 和熔芯筒连接方式一样；
十二、HSM6-12充气柜电焊车间
四、HSM6-12充气柜产品整体外形
低压室
1、整体分为三个模块部件，三个模块 独立装配，整体组装：
开关 单元
① 开关单元（主回路+操作机构）； ② 低压室； ③ 柜体钣金部件； 2、并柜母线采用侧出上下布置；
柜体
泄压通道

3
2018/7/27
2018/7/27
2018/7/27
2018/7/27
企业大门
环保气体柜
（氮气绝缘）
主讲：张大云ຫໍສະໝຸດ
产品定位为12kV一次系统的主回路供配电设备，采用干燥空 气绝缘或氮气为主绝缘介质，与内部真空灭弧采用固体绝缘 结合的复合绝缘结构。 各单元采用独立气箱设计，灵活拼接组合，并柜连接采用柜 顶标准硅橡胶可触摸干式主母线。 内部真空灭弧室采用环氧固封技术包封，根据客户需要可配 置断路器灭弧室或负荷开关灭弧室。 隔离开关采用三工位隔离开关。安装在母线侧。 金属箱体防护等级IP65。 也可实现共箱式结构，最多6个单元一组，多组连接扩展。
2018/7/27
•
•
•
•
参数 额定电压：12kV 1Min工频耐压：42/48kV 雷电冲击耐压：75/85kV 断路器 额定电流：630A 额定短路开断电流：20kA，25kA 额定短时耐受电流：20kA 25kA（4S） 机械寿命：10000次 负荷开关 额定电流：630A 额定短时耐受电流： 20kA 25kA （4S） 机械寿命：10000次 隔离开关 \接地开关 额定电流：630A 额定短时耐受电流：20kA 25kA （4S） 机械寿命：5000次 充气 绝缘介质：干燥SF6气体或氮气 充气压力: 0.12MPa 最低工作压力：0MPa

充气柜技术协议硕高电气科技有限公司SGSRM-12全绝缘金属封闭紧凑型金属开关设备（以下简称充气柜）采用模块化设计，以其固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所，箱式变电站，电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。

正常使用条件海拔高度：＜2000米环境温度：-40度〜+40度抗震能力：8度，水平加速度＜0.4g,垂直加速度＜0.2g技术特性SF6气体压力：20度下为1.4bars（绝对压力）年泄漏率：＜0.25%。

SF6气室防护等级：IP67浸水试验：水下施加0.3bars的压力/ 24小时熔断器筒：IP67燃弧试验：有灭弧器20kA/ 1S无灭弧器16kA/ 1S气室不锈铜壳厚度：3mm结构设计充气柜由以下五个隔室组成：开关一母线室、操作机构室、熔断器室、电缆室，泄压室.开关一母线室三相负荷开关作为一个整体部件调试完后装入气箱内。

开关结构为旋转式三工位，兼备隔离和接地功能。

开关静触头上装有金属栅栏，且呈曲线型，增强灭弧时去游离效果：为优化气箱内的电场分布，主母线设计为带R5圆角的矩形铜排，环网回路母线和变压器回路母线分别为e20和e10的铜棒，对可能引起局部电场尖端的部位，如母线连接及固定处，均装设了金属屏蔽罩，用以均匀电场，提高绝缘强度。

操作机构室操作机构室位于SGSRM-12系列充气柜的上半部分，机构滚轴与开关操作盘紧配.并通过螺栓固定，机构分单盘簧（进线机构）和双盘簧（出线机构），分别相配于环网和变压器回路开关，盘簧机构具有装配精度高、操作力小，寿命长、稳定性高等特点盘簧机构分为手动和电动两种操作方式。

电机可用（DC220V、AC220V、DC48V、DC110V）机构本身防误操作有双重防线：一是机构内设的强制性防护的联锁片，除非操作者强行把联锁片损坏：二是位置指示器挡板构成的外部防护，操作者无法把手柄插入闭锁的操作轴孔熔断气室熔断器室（熔断器密封仓）位于充气柜开关柜中部，置于充满SF6气体的气箱中。

煤气柜尺寸标准概述说明以及解释1. 引言1.1 概述本文旨在概述和解释煤气柜尺寸标准的重要性、具体要求以及其在国际和地区间的差异。

煤气柜作为储存和分配天然气的设备，在各种环境下都发挥着关键的作用。

规范化的煤气柜尺寸标准可以确保其安装、使用和维护过程中的安全性，并促进节能与成本效益。

1.2 文章结构本文共分为五个主要部分，以下是各部分内容的简介：2. 煤气柜尺寸标准：此部分将介绍煤气柜尺寸标准的定义、背景以及国际标准的概述。

我们将探讨这些标准对于确保煤气柜设施符合基本要求而言的重要性，并考虑到不同地区之间可能存在的差异。

3. 煤气柜尺寸标准的重要性：该部分将详细说明为什么遵守煤气柜尺寸标准至关重要。

我们将从安全性考虑、设计优化与经济因素以及用户需求和市场趋势等方面进行解释，从而证明制定尺寸标准的合理性。

4. 煤气柜尺寸标准的具体要点：这一部分将深入探讨煤气柜尺寸标准中的具体要求。

我们将涵盖高度要求与安装场所限制、宽度及深度标准化考虑因素以及材料选择与相关参数指导等内容。

5. 结论与展望：最后，我们将总结本文的研究发现，并对未来煤气柜尺寸标准的发展前景进行展望。

通过本文的阐述，我们期望能够提高人们对煤气柜尺寸标准重要性的认识，并促进更广泛地遵循和采用这些标准。

1.3 目的本文的目的是为读者提供关于煤气柜尺寸标准概述和解释。

通过阐述其背景、国际标准以及地区间差异，我们希望加深人们对该领域相关知识的理解。

同时，本文旨在强调遵守煤气柜尺寸标准对于确保设施安全、经济以及符合用户需求的重要性。

通过本文的阅读，读者将能够全面了解煤气柜尺寸标准相关信息，并为未来的设计和使用提供指导。

2. 煤气柜尺寸标准2.1 定义和背景煤气柜是指专门用于存储、输送和管理燃气的设备。

由于燃气在储存和运输过程中存在一定的危险性，因此对煤气柜的尺寸进行标准化是非常重要的。

煤气柜尺寸标准旨在确保煤气柜的安全性、功能性以及适用性，从而保护用户和环境免受潜在风险。

12kV-3150A 充气柜的研究与设计摘要：伴随着经济社会建设发展事业的快速稳定持续组织推进，工程建设活动开展过程中实际面对的技术流程渐趋复杂，机电技术设备使用条件大幅度变化，地域覆盖范围持续扩展，尤其是在面对地下环境、高原环境、冻土环境、沿海环境，以及潮湿环境，面对人口密集分布地区、大规模工矿生产企业，以及高层建筑物施工建设场地等，受占地面积因素和空间环境限制因素的影响，其可以选择运用的最佳中压配电技术设备为C-GIS充气柜。

施工现场综合性环境条件较差且施工技术要求水平较高的建筑工程项目、地下建筑工程项目、高原地域、空间狭小的高层建筑物，以及集中分布的工商业区是C-GIS充气柜安装使用过程中的最佳空间场所。

关键词：3150A充气柜；研究；设计前言：受复杂多样的环境因素影响制约，中压C-GIS充气柜设备的普及应用范围持续扩展，在持续变化的市场应用需求作用之下，最紧迫的任务在于开发形成大电流3150A充气柜设备。

基于现有的实践工作经验，在充气柜设备设计开发工作过程中的初始时间阶段，对于部分处理难度较大的技术项目，可以选择运用ProE软件展开模拟装配处理过程，而对于强度技术因素、传动技术因素、电场技术因素，以及发热性能技术因素等，则可以选择运用CAE技术展开仿真分析计算处理，在此基础上开展针对模型机设备的投试环节和性能验证环节。

1 3150A充气柜设备设计工作的实施背景开展3150A充气柜设备设计工作的主要背景，在于电流参数2500A规格的C-GIS充气柜设备，以及电流参数2500A规格以下的C-GIS充气柜设备，已经得到了广泛且充足的实际应用空间，且其在实际运用过程中技术性能表现状态稳定，且各项技术参数指标项目均稳定处在正常状态。

在中国西部地区，受海拔较高因素和风沙大因素的影响制约，开展以高原变电站为代表的工程项目建设工作，C-GIS充气柜设备是可供选择运用的最佳类型的中压配电技术设备。

在沿海地区或者是污秽潮湿的空间场合之中，因环境条件中存在潮湿、盐雾大、温湿度参数变化幅度大且快速，以及污秽广布等因素，因绝缘保护技术组件缺陷而引致发生的电气安全隐患事故较为常见，因此在这些特殊化的环境空间之中，中压C-GIS充气柜设备也能发挥较为优质的使用价值。
