单片机复习提纲-v2

  • 格式：doc
  • 大小：630.50 KB
  • 文档页数：19

复习提纲题型：单项选择题（20）、填空题（16）、判断题（10）、读程序（10）简答题（20）、综合题（24）第一章单片机概述主要考查基本概念，题型包括填空、选择、判断。

重难点指数：★★★1.1 什么是单片机1、单片机基本概念2、SCM，MCU，ECU含义3、单片机与通用微机硬件结构的主要区别（1）微机微型化（强调控制功能）（2）增加了实时控制所要求的相关功能器件（3）单片机应用特点决定了单片机接口多为非标准接口4、按照其用途可分为通用型和专用型两大类，各自特点1.2 单片机的发展历史1、单片机按其处理的二进制位数主要分为：4位、8位、16位和32位单片机。

2、四个发展阶段1.3 单片机的特点1、体积小、可靠性高、嵌入容易、功能强、应用灵活2、强调控制功能而非数据处理1.5 单片机的发展趋势综上所述，单片机正在向多功能、高性能、高速度（时钟达40MHz）、低电压（2.7V 即可工作）、低功耗、低价格（几元钱）、外围电路内装化以及片内程序存储器和数据存储器容量不断增大的方向发展。

1.6 MCS-51系列与AT89C5x系列单片机1.6.1 MCS-51系列单片机1.6.2 AT89C5x（AT89S5x）系列单片机1、何谓MCS-51系列单片机主要产品类型及代表产品2、何谓80C51系列单片机，A T89C51、AT89S51、A T89LV51含义1.8 AVR系列单片机与PIC系列单片机1.8.1 A VR系列单片机1.8.2 PIC系列单片机1、如何理解非51单片机，典型代表有哪些？1.9 各类嵌入式处理器简介1.9.1 嵌入式微控制器（单片机）1.9.2 嵌入式DSP处理器(DSP)1.9.3 嵌入式微处理器1.9.4 嵌入式片上系统SOC(System On Chip)1、回答P15页第9、10题第二章单片机硬件结构主要考查硬件结构基本概念，题型包括填空、选择、判断、简答题。

重难点指数：★★★★2.1 AT89S51单片机的硬件组成1、结合硬件结构图熟悉51单片机9大组成部分2、哈佛结构与冯若依曼结构的区别。

2.2 AT89S51的引脚功能2.2.1 电源及时钟引脚2.2.2 控制引脚1、控制引脚ALE 、PSEN、RST、EA、WR、RD含义2.2.3 并行I/O口引脚2、P0低8位地址、P2高八位地址、P3口第二功能2.3 AT89S51的CPU2.3.1 运算器功能：逻辑运算、算术运算、位操作、数据传输组成：ALU、A、B、暂存器等PSW：C、AC、RS1、RS0、OV（OV：有符号数和无符号数）2.3.2 控制器主要任务：组成：PC寄存器：16位（可寻址范围是64KB）、工作过程2.4 AT89S51存储器的结构2.4.1 程序存储器空间1、A T89S51片内ROM容量、片外最大可扩展64K2、EA作用，如何选择片内/片外ROM3、中断入口地址含义，表2-3记忆2.4.2 数据存储器空间1、片内结构组成、片外最大扩展容量、四组（工作寄存器如何选择）2、堆栈SP：入栈出栈过程、为何要重复初值2.4.3 特殊功能寄存器（SFR）2、特殊功能寄存器地址范围80H~FFH，功能，如何分布的（离散分布），低4位为“0”、为“8”可进行位寻址。

2.4.4 位地址空间3、位地址分布在RAM和SFR，位地址范围00H~FFH2.5 AT89S51的并行I/O端口2.5.1 P0口1、位电路结构2、只有P0、P2口有多路选择开关，它们的作用是什么？3、P0的工作过程4、准双向口的含义，P0口作为通用I/O口是准双向口（输出‘1’需要、输入‘1’需要），作地址/数据复用口为真双向口5、读端口操作的原理2.5.2 P1口1、位电路结构2、P1口也是准双向口、无需接上拉电阻2.5.3 P2口2.5.4 P3口2.5.5 P1～P3口驱动LED发光二极管1、为何要用低电平驱动2.6 时钟电路与时序2.6.1 时钟电路设计1、时钟电路两种方式2、内部时钟方式工作原理、外部时钟怎么接入2.6.2 机器周期、指令周期与指令时序1、各周期关系2、由频率计算周期2.7 复位操作和复位电路2.7.1 复位操作1、复位状态表2-7改变：SFR，PC （P0~P3口-〉FFH，SP=07H）不改变：片内RAM2.7.2 复位电路设计2、复位电路原理，复位类型：上电复位、按键复位2.8 低功耗节电模式2.8.1 空闲模式1、如何进入、如何退出、RAM和SFR状态如何2.8.2 掉电运行模式2、如何进入、如何退出、RAM和SFR状态如何2.8.3 掉电和空闲模式下的WDT第三章单片机指令系统主要考查基本概念及指令运用，题型包括填空、选择、判断、读程序、简答。

重难点指数：★★★★3.1 指令系统概述1、51单片机系统如何分类按功能、指令周期、占用字节数2、位处理机的概念3.2 指令格式1、一条指令通常由两部分组成操作码和操作数，操作码和操作数的含义3.3 指令系统的寻址方式1、七种寻址方式定义并能举例3.4 AT89S51指令系统分类介绍3.4.1 数据传送类指令1、片内数据存储器mov 目的操作数源操作数Rn 立即寻址@Ri Rndirect @RiA directA唯一的16位数据传送指令：MOV DPTR,#data162 片外RAMMOVX A，@DPTRMOVX A，@RiMOVX @DPTR ，AMOVX @Ri ，A3 片外ROMMOVC A,@A+DPTRMOVC A,@A+PC4、其它PUSH、POP等参考P66 题13.4.2 算术运算类指令1、加法指令ADD对各标志位的影响2、INC指令不影响标志位，INC DPTR如何工作3、乘法、除法指令如何影响标志位、指令格式（注意中间没有逗号）、它们是四周期指令3.4.3 逻辑操作类指令1、熟悉ANL、ORL、XRL、RR、RL、RLC用法3.4.4 控制转移类指令1、LJMP、SJMP、AJMP三指令用法、跳转范围2、所有的条件转移指令都是短跳指令3、CJNE用法⏹例当从P1口输入数据为01H 时，程序继续执行，否则等待，直到P1口出现01H。

参考程序如下：MOV A，#01H ；立即数01H送AWAIT：CJNE A，P1，WAIT ；(P1)≠01H，则等待4、DJNZ用法⏹例精确软件延时程序132.614msDELAY: MOV R6,#0 ;1TDLY1:MOV R7 ,#128 ;1TDJNZ R7,$ ;2TDJNZ R6,DLY1 ;2TRET ;2T5、子程序调用指令LCALL、ACALL用法，与LJMP、AJMP区别3.4.5 位操作类指令1、常用指令有哪些，用法3.5 AT89S51指令汇总3.6 某些指令的说明1、认真看P65~66第三章典型例题：参考第三章作业第四章汇编语言程序设计主要考查基本概念及指令运用，题型包括填空、选择、判断、读程序。

重难点指数：★★★4.1 汇编语言程序设计概述4.1.1 单片机编程语言1、汇编与高级语言的定义、各自的优点4.1.2 汇编语言语句和格式1、四段书写格式2、书写各段时要注意哪些问题4.1.3 伪指令1、伪指令的含义，“伪”体现在汇编后，没有任何机器码产生2、常用伪指令ORG、END、EQU、DB、BIT4.2 汇编语言源程序的汇编4.2.1 手工汇编4.2.2 机器汇编1、了解手工汇编、机器汇编含义第五章单片机的中断系统主要考查基本概念及运用，题型包括填空、选择、判断、简答、综合题。

重难点指数：★★★★5.1 AT89S51中断技术概述1、中断的定义2、比较其与子程序调用的区别3、比较其与查询的区别4、51中断系统2、5、4含义5.2 AT89S51中断系统结构5.2.1 中断请求源5.2.2 中断请求标志寄存器1、5中断源分别是什么，分别对应哪些中断标志2、中断执行过程图5-25.3 中断允许与中断优先级的控制5.3.1 中断允许寄存器IE5.3.2 中断优先级寄存器IP1、熟悉IE，IP寄存器中的各位含义2、各中断源的中断优先级关系，可归纳为两条基本规则：（1）低优先级可被高优先级中断，高优先级不能低优先级中断。

如果某一中断源被设置为高优先级中断，则不能被任何其他的中断源的中断请求所中断。

（2）任何一种中断一旦得到响应，不会再被它的同级中断源所中断。

3、在同时收到几个同优先级的中断请求时，哪一个中断请求能优先得到响应？表5-15.4 响应中断请求的条件1、中断响应是有条件的，当遇到下列三种情况之一时，中断响应被封锁：（1）CPU正在处理同级或更高优先级的中断。

（2）所查询的机器周期不是当前正在执行指令的最后一个机器周期。

只有在当前指令执行完毕后，才能进行中断响应，以确保当前指令执行的完整性。

（3）正在执行的指令是RETI或是访问IE或IP的指令。

因为按照AT89S51中断系统的规定，在执行完这些指令后，需要再执行完一条指令，才能响应新的中断请求。

5.5 外部中断的响应时间1、中断响应时间的定义2、最短时间和最长时间计算5.6 外部中断的触发方式选择5.6.1 电平触发方式5.6.2 跳沿触发方式1、ITx如何选择2、电平触发外部中断存在的主要问题3、一次跳沿触发需要2各机器周期的识别时间5.7 中断请求的撤销1．定时器/计数器中断请求的撤销2．外部中断请求的撤销（1）电平触发图5-8（2）跳沿触发3．串行口中断请求的撤销5.8 中断服务子程序的设计任务有下列4条：（1）设置中断允许控制寄存器IE，允许相应的中断请求源中断。

（2）设置中断优先级寄存器IP，确定所使用的中断源的优先级。

（3）若是外部中断源，还要设置中断请求的触发方式决定采用电平触发方式还是跳沿触发方式。

（4）编写中断服务子程序，处理中断请求。

5.9 多外部中断源系统设计PPT：P39 电路原理、编程实现第六章单片机定时器主要考查基本概念及运用，题型包括填空、选择、判断、简答、综合题。

重难点指数：★★★★★概述1、定时的方法：硬件、软件、可编程2、定时与计数的关系：T=N*Tcy3、初值：N=2^n-x6.1 定时器/计数器的结构6.1.1 工作方式控制寄存器TMOD6.1.2 定时器/计数器控制寄存器TCON1、16位T0、T1；加计数器2、TMOD、TCON结构功能3、门控位GATE工作原理6.2 定时器/计数器的4种工作方式6.2.1 方式01、13位计数器，由TL x（x = 0,1）低5位和TH x高8位构成。

TL x低5位溢出则向TH x进位，TH x计数溢出则把TCON中的溢出标志位TF x置“1”。

6.2.2 方式11、方式1为16位计数器，由TH x高8位和TL x低8位构成（x= 0,1）2、最大计数值N=65536，初值最大X=65535，最长定时时间计算方法3、重置初值6.2.3 方式21、为自动恢复初值（初值自动装入）的8位定时器/计数器。

合集下载

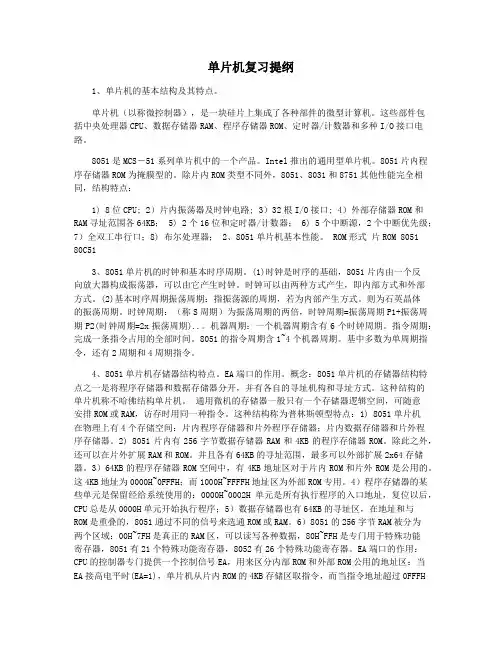

单片机复习提纲

单片机复习提纲

单片机复习提纲1、单片机的基本结构及其特点。

单片机（以称微控制器），是一块硅片上集成了各种部件的微型计算机。

这些部件包括中央处理器CPU、数据存储器RAM、程序存储器ROM、定时器/计数器和多种I/O接口电路。

8051是MCS―51系列单片机中的一个产品。

Intel推出的通用型单片机。

8051片内程序存储器ROM为掩膜型的。

除片内ROM类型不同外，8051、8031和8751其他性能完全相同，结构特点：1) 8位CPU; 2）片内振荡器及时钟电路; 3）32根I/O接口; 4）外部存储器ROM和RAM寻址范围各64KB； 5) 2个16位和定时器/计数器； 6) 5个中断源，2个中断优先级；7）全双工串行口；8) 布尔处理器； 2、8051单片机基本性能。

ROM形式片ROM 805180C513、8051单片机的时钟和基本时序周期。

(1)时钟是时序的基础，8051片内由一个反向放大器构成振荡器，可以由它产生时钟。

时钟可以由两种方式产生，即内部方式和外部方式。

(2)基本时序周期振荡周期：指振荡源的周期，若为内部产生方式。

则为石英晶体的振荡周期。

时钟周期：（称S周期）为振荡周期的两倍，时钟周期=振荡周期P1+振荡周期P2(时钟周期=2x振荡周期)..。

机器周期：一个机器周期含有6个时钟周期。

指令周期：完成一条指令占用的全部时间。

8051的指令周期含1~4个机器周期。

基中多数为单周期指令，还有2周期和4周期指令。

4、8051单片机存储器结构特点。

EA端口的作用。

概念：8051单片机的存储器结构特点之一是将程序存储器和数据存储器分开，并有各自的寻址机构和寻址方式。

这种结构的单片机称不哈佛结构单片机。

通用微机的存储器一般只有一个存储器逻辑空间，可随意安排ROM或RAM，访存时用同一种指令。

这种结构称为普林斯顿型特点：1) 8051单片机在物理上有4个存储空间：片内程序存储器和片外程序存储器；片内数据存储器和片外程序存储器。

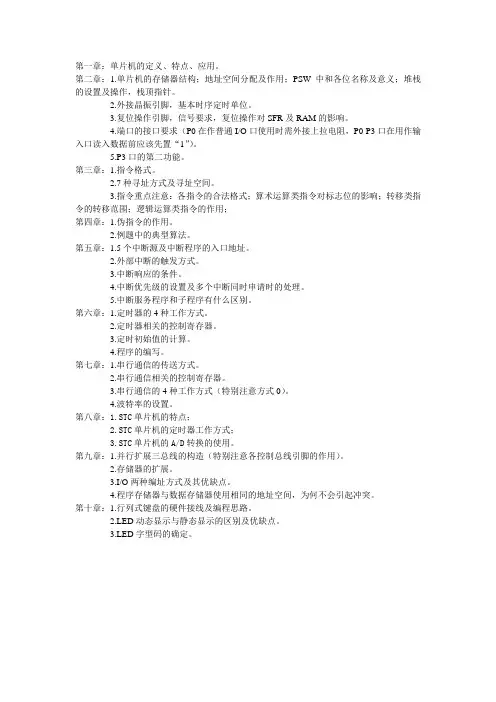

单片机复习提纲

单片机复习提纲

第一章：单片机的定义、特点、应用。

第二章：1.单片机的存储器结构；地址空间分配及作用；PSW中和各位名称及意义；堆栈的设置及操作，栈顶指针。

2.外接晶振引脚，基本时序定时单位。

3.复位操作引脚，信号要求，复位操作对SFR及RAM的影响。

4.端口的接口要求（P0在作普通I/O口使用时需外接上拉电阻，P0-P3口在用作输入口读入数据前应该先置“1”）。

5.P3口的第二功能。

第三章：1.指令格式。

2.7种寻址方式及寻址空间。

3.指令重点注意：各指令的合法格式；算术运算类指令对标志位的影响；转移类指令的转移范围；逻辑运算类指令的作用；第四章：1.伪指令的作用。

2.例题中的典型算法。

第五章：1.5个中断源及中断程序的入口地址。

2.外部中断的触发方式。

3.中断响应的条件。

4.中断优先级的设置及多个中断同时申请时的处理。

5.中断服务程序和子程序有什么区别。

第六章：1.定时器的4种工作方式。

2.定时器相关的控制寄存器。

3.定时初始值的计算。

4.程序的编写。

第七章：1.串行通信的传送方式。

2.串行通信相关的控制寄存器。

3.串行通信的4种工作方式（特别注意方式0）。

4.波特率的设置。

第八章：1.STC单片机的特点；2.STC单片机的定时器工作方式；3.STC单片机的A/D转换的使用。

第九章：1.并行扩展三总线的构造（特别注意各控制总线引脚的作用）。

2.存储器的扩展。

3.I/O两种编址方式及其优缺点。

4.程序存储器与数据存储器使用相同的地址空间，为何不会引起冲突。

第十章：1.行列式键盘的硬件接线及编程思路。

2.LED动态显示与静态显示的区别及优缺点。

3.LED字型码的确定。

1．8051的定时/计数器T0的有几种工作模式，对各工作模式作简单的叙述。

答:定时/计数器T0的模式:0：13位计数器；1：16位计数器；2：8位循环计数器；3：2个独立的8位计数器串行通信模式2．8051的串行通信的有几种工作模式，请对各工作模式作简单的叙述。

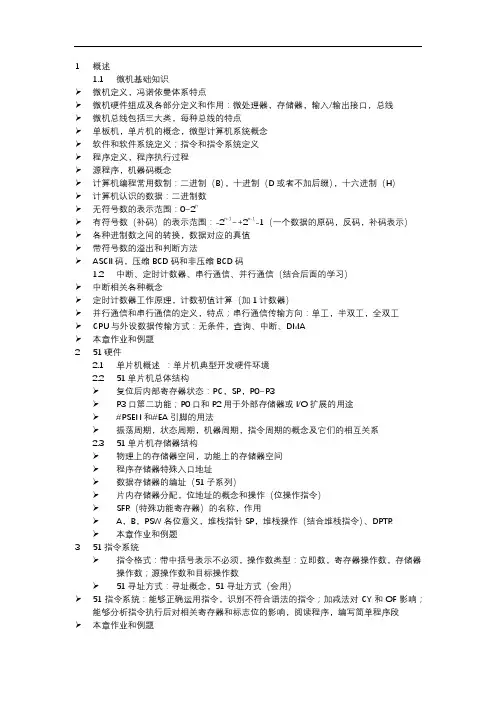

单片机原理复习提纲

单片机原理复习提纲

1概述1.1微机基础知识➢微机定义，冯诺依曼体系特点➢微机硬件组成及各部分定义和作用：微处理器，存储器，输入/输出接口，总线➢微机总线包括三大类，每种总线的特点➢单板机，单片机的概念，微型计算机系统概念➢软件和软件系统定义；指令和指令系统定义➢程序定义，程序执行过程➢源程序，机器码概念➢计算机编程常用数制：二进制（B），十进制（D或者不加后缀），十六进制（H）➢计算机认识的数据：二进制数➢无符号数的表示范围：0~2n➢有符号数（补码）的表示范围：-2n-1~+2n-1-1（一个数据的原码，反码，补码表示）➢各种进制数之间的转换，数据对应的真值➢带符号数的溢出和判断方法➢ASCII码，压缩BCD码和非压缩BCD码1.2中断、定时计数器、串行通信、并行通信（结合后面的学习）➢中断相关各种概念➢定时计数器工作原理，计数初值计算（加1计数器）➢并行通信和串行通信的定义，特点；串行通信传输方向：单工，半双工，全双工➢CPU与外设数据传输方式：无条件，查询、中断、DMA➢本章作业和例题251硬件2.1单片机概述：单片机典型开发硬件环境2.251单片机总体结构➢复位后内部寄存器状态：PC，SP，P0~P3➢P3口第二功能；P0口和P2用于外部存储器或I/O扩展的用途➢#PSEN和#EA引脚的用法➢振荡周期，状态周期，机器周期，指令周期的概念及它们的相互关系2.351单片机存储器结构➢物理上的存储器空间，功能上的存储器空间➢程序存储器特殊入口地址➢数据存储器的编址（51子系列）➢片内存储器分配，位地址的概念和操作（位操作指令）➢SFR（特殊功能寄存器）的名称，作用➢A，B，PSW各位意义，堆栈指针SP，堆栈操作（结合堆栈指令）、DPTR➢本章作业和例题351指令系统➢指令格式：带中括号表示不必须，操作数类型：立即数，寄存器操作数，存储器操作数；源操作数和目标操作数➢51寻址方式：寻址概念，51寻址方式（会用）➢51指令系统：能够正确运用指令，识别不符合语法的指令；加减法对CY和OF影响；能够分析指令执行后对相关寄存器和标志位的影响，阅读程序，编写简单程序段➢本章作业和例题➢4程序设计：简单程序设计，程序阅读，本章作业和例题551单片机并口➢P0：没有内部上拉电阻，需要外接上拉，三态（高电平，低电平，高阻）双向口，➢P1~P3口：有内部上拉电阻，两态（高电平、低电平）准双向口，做输入时需要先置“1”再读取➢端口输出操作➢端口输入、输出操作：会读电路➢8段LED数码管：引脚和结构，共阴、共阳接法，对应的编码会计算➢按键去抖方法➢本章作业、例题6中断和定时/计数器➢51中断源有哪些，它们的默认优先级顺序，优先权的改变，中断撤除（软件还是硬件）➢会编写中断初始化程序段➢中断响应步骤➢定时器/计数器工作模式，初值计算，定时/计数脉冲波产生程序设计（重点模式1，2）➢本章作业和例题7串口➢同步串行通信和异步串行通信特点，相关概念，波特率概念，计算➢51单片机接收过程，发送过程，工作方式➢方式1：波特率和定时器初值之间的计算公式，相关初始化程序编写➢作业和例题8并口扩展➢并口扩展:三大总线➢锁存器273，三态缓冲器244➢8255A的寄存器结构，工作方式➢数据线、控制线连接，译码概念和方法，根据电路计算存储器或I/O的地址范围➢8255A（方式0）应用➢AD和DA相关概念，DAC0832应用，ADC0809应用➢作业和例题。

单片机原理复习提纲

单片机原理复习提纲

单片机原理复习提纲《单片机原理》复习提纲一单片机的基本概念1、数制切换、计算机的码制（原码、反码、补码）；2、计算机的三总线：地址总线、掌控总线、数据总线；3、ram、rom的概念；4、堆栈的概念、促进作用及工作方式；二硬件结构1、8051单片机的主要内部资源；2、什么就是机器周期？机器周期与晶振周期的关系？机器周期的时序如何分割？3、8051单片机片内ram的空间分配；片内ram地址范围（00－ffh）,最大可扩展容量64k;2.8051芯片/psen引脚是读外部rom的选通信号，即该引脚有效时，rom允许输出。

mcs-51单片机扩展i/o口时将其看做外部ram存储器的一个单元，与其统一编址，提供16位寻址能力，寻址范围是64kb。

4、定时器/计数器功能、工作方式；5、以太网通信的帧格式:初始位、数据位、暂停位、奇偶校验位；波特率的概念；6、8051单片机的中断源（5个）及优先级；外部中断的触发方式（电平和边沿）；中断处理过程（保护现场、处理中断源请求、恢复现场）。

7.8255a是可编程的i/o口扩展芯片，具有3个8位并行的可扩展i/o口。

1三指令和汇编程序1、8051单片机的7种串行方式（出访内、外部ram需用哪些串行方式）；2、熟练掌握各种指令的功能；掌握伪指令的用法；3、能阅读及编写简单汇编程序，能编写定时器应用程序；四单片机的扩展1、拓展的地址线（p0、p2）、数据线（p0）和控制线；上锁存器74ls373的促进作用；2、eprom27××的扩展接口及地址确定；3、ram芯片6264的扩展接口及地址确定；五单片机c语言编程1．c51语言常用关键字的认知；2、c51数据存储类型与存储空间对应关系3、sfr的c51定义方法4、c51绝对地址出访用法（cbyte,dbyte,pbyte,xbyte等）5、熟识直观c51程序撰写的通常方法（例如定时器、中断等）。

六单片机的USB及应用领域1、led的两种扫描显示方式（静态和动态）、led的接法（共阴和共阳）；单片机键盘有独立式和行列式，其机械抖动时间一般5－10ms;2、led的USB及编程。
