污泥炭化处理2

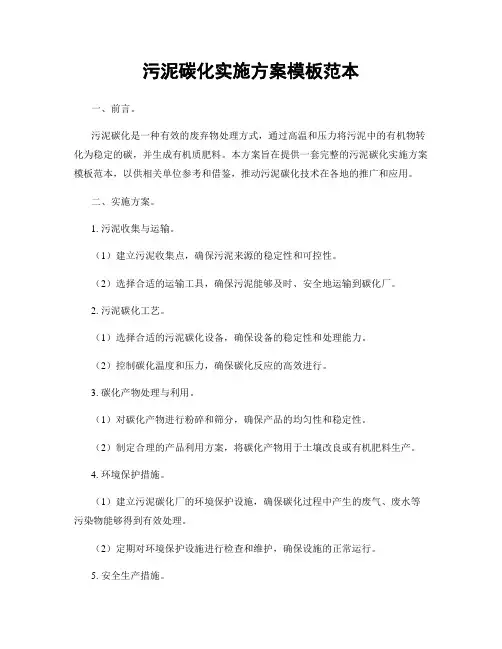

污泥碳化实施方案模板范本一、前言。

污泥碳化是一种有效的废弃物处理方式，通过高温和压力将污泥中的有机物转化为稳定的碳，并生成有机质肥料。

本方案旨在提供一套完整的污泥碳化实施方案模板范本，以供相关单位参考和借鉴，推动污泥碳化技术在各地的推广和应用。

二、实施方案。

1. 污泥收集与运输。

（1）建立污泥收集点，确保污泥来源的稳定性和可控性。

（2）选择合适的运输工具，确保污泥能够及时、安全地运输到碳化厂。

2. 污泥碳化工艺。

（1）选择合适的污泥碳化设备，确保设备的稳定性和处理能力。

（2）控制碳化温度和压力，确保碳化反应的高效进行。

3. 碳化产物处理与利用。

（1）对碳化产物进行粉碎和筛分，确保产品的均匀性和稳定性。

（2）制定合理的产品利用方案，将碳化产物用于土壤改良或有机肥料生产。

4. 环境保护措施。

（1）建立污泥碳化厂的环境保护设施，确保碳化过程中产生的废气、废水等污染物能够得到有效处理。

（2）定期对环境保护设施进行检查和维护，确保设施的正常运行。

5. 安全生产措施。

（1）建立健全的安全生产管理制度，确保污泥碳化过程中不发生安全事故。

（2）加强对操作人员的安全培训和教育，提高他们的安全意识和操作技能。

6. 资金投入与收益预测。

（1）制定详细的投资计划，包括设备采购、厂房建设、人员培训等方面的投入。

（2）预测碳化产物的销售收入，评估污泥碳化项目的经济效益。

三、总结。

污泥碳化技术是一种环保、高效的废弃物处理方式，具有广阔的应用前景。

本实施方案模板范本旨在为相关单位提供一套完整的污泥碳化方案，希望能够推动污泥碳化技术的推广和应用，为环境保护和资源回收做出贡献。

四、附录。

（1）污泥碳化设备选型参考表。

（2）环境保护设施建设方案。

（3）安全生产管理制度范本。

（4）污泥碳化项目投资收益预测表。

以上即是污泥碳化实施方案模板范本的全部内容，希望能够为相关单位在污泥碳化项目的规划和实施过程中提供一定的参考和帮助。

祝愿污泥碳化技术能够得到更广泛的推广和应用，为环境保护事业做出积极贡献。

市政污泥干化-炭化技术目录一、常用污泥干化概述四、干化-炭化工艺介绍二、传统污泥干化工艺三、炭化技术的介绍五、工艺特点六、污泥炭产品性能及利用七、污泥炭化技术案例一、常用污泥干化概述工艺和设备，直接或间接的使污泥中水分快速的蒸发的一种工艺。

二、常用污泥干化工艺• 2.1流化床干化工艺优点：结构简单、操作方便、投资成本低、占地面积小排空缺点：热效率低、设备易磨损、运行成本高、尾气处理量大，易造成二次污染湿物料洗涤塔旋风除尘器蒸汽换热器冷凝水鼓风机自然空气引风机成品成品进水回水料仓二、常用污泥干化工艺• 2.2薄层干燥工艺优点：无返料混合，处理时间短、尾气处理量少、物料适应范围广缺点：热效率低、设备易磨损、占地面积大、投资运行成本较高二、常用污泥干化工艺• 2.3 圆盘式干燥工艺优点：热效率较高、噪声低、占地面积小、运行成本较低缺点：设备投资成本高、处理量受限、易磨损、不适用于粘性物料二、常用污泥干化工艺• 2.4浆叶式干燥工艺优点：占地面积小、热效率高、投资成本低、尾气处理量少缺点：设备结构复杂、检修困难，易磨损、使用寿命短、运行成本较高三、传统炭化技术介绍四、干化-炭化工艺介绍由上述分析，可知目前国内常用的污泥干化、炭化方式均存在热效率低、能源消耗量大、易产四、干化-炭化工艺介绍•污泥二级干化-炭化技术，具有物料适应能力强，速度快，能耗低等优点，拥有多项国家专利。

该系统将一级烘干机、二级烘干机、污泥炭化机立式串联设计，大幅度提高了能源利用效率，实现了污泥资源化利用。

一级干化机安装位置二级干化机安装位置裂解炭化机安装位置系统安装图一级干化系统80%含水污泥•二级干化-炭化流程图四、干化-炭化工艺介绍污泥炭裂解炭化系统尾气处理系统生物质汽化炉二级干化系统四、干化-炭化工艺介绍• 4.1生物质气化炉原理：生物质气化炉是通过热化学过程，将生物质裂解气化成为气体燃料，俗称“木煤气”。

生物质气化炉为整套工艺系统提供热源四、干化-炭化工艺介绍实现以可燃气体热值高四、干化-炭化工艺介绍一级干化污泥二级干化污泥四、干化-炭化工艺介绍污泥裂解炭化技术污泥裂解炭化装置•炭化裂解技术原理本技术立足于传统生物质汽化炉四、干化-炭化工艺介绍制炭工艺，研发出更适用于污泥裂解炭化的设备，设备成本较低，能量利用效率及处理效果均有明显提高。

市政污泥干化-炭化技术目录一、常用污泥干化概述四、干化-炭化工艺介绍二、传统污泥干化工艺三、炭化技术的介绍五、工艺特点六、污泥炭产品性能及利用七、污泥炭化技术案例一、常用污泥干化概述工艺和设备，直接或间接的使污泥中水分快速的蒸发的一种工艺。

二、常用污泥干化工艺• 2.1流化床干化工艺优点：结构简单、操作方便、投资成本低、占地面积小排空缺点：热效率低、设备易磨损、运行成本高、尾气处理量大，易造成二次污染湿物料洗涤塔旋风除尘器蒸汽换热器冷凝水鼓风机自然空气引风机成品成品进水回水料仓二、常用污泥干化工艺• 2.2薄层干燥工艺优点：无返料混合，处理时间短、尾气处理量少、物料适应范围广缺点：热效率低、设备易磨损、占地面积大、投资运行成本较高二、常用污泥干化工艺• 2.3 圆盘式干燥工艺优点：热效率较高、噪声低、占地面积小、运行成本较低缺点：设备投资成本高、处理量受限、易磨损、不适用于粘性物料二、常用污泥干化工艺• 2.4浆叶式干燥工艺优点：占地面积小、热效率高、投资成本低、尾气处理量少缺点：设备结构复杂、检修困难，易磨损、使用寿命短、运行成本较高三、传统炭化技术介绍四、干化-炭化工艺介绍由上述分析，可知目前国内常用的污泥干化、炭化方式均存在热效率低、能源消耗量大、易产四、干化-炭化工艺介绍•污泥二级干化-炭化技术，具有物料适应能力强，速度快，能耗低等优点，拥有多项国家专利。

该系统将一级烘干机、二级烘干机、污泥炭化机立式串联设计，大幅度提高了能源利用效率，实现了污泥资源化利用。

一级干化机安装位置二级干化机安装位置裂解炭化机安装位置系统安装图一级干化系统80%含水污泥•二级干化-炭化流程图四、干化-炭化工艺介绍污泥炭裂解炭化系统尾气处理系统生物质汽化炉二级干化系统四、干化-炭化工艺介绍• 4.1生物质气化炉原理：生物质气化炉是通过热化学过程，将生物质裂解气化成为气体燃料，俗称“木煤气”。

生物质气化炉为整套工艺系统提供热源四、干化-炭化工艺介绍实现以可燃气体热值高四、干化-炭化工艺介绍一级干化污泥二级干化污泥四、干化-炭化工艺介绍污泥裂解炭化技术污泥裂解炭化装置•炭化裂解技术原理本技术立足于传统生物质汽化炉四、干化-炭化工艺介绍制炭工艺，研发出更适用于污泥裂解炭化的设备，设备成本较低，能量利用效率及处理效果均有明显提高。

污水处理厂污泥处置方式污泥干化炭化技术介绍2020年4月14日随着国家对污泥含水率要求的提升，如《城镇污水处理厂污泥处置园林绿化用泥质》GBT23486-2009，要求含水率<40%；《城镇污水处理厂污泥处置混合填埋泥质》CJT-2007，要求作覆盖材料含水率<45%，普通污泥脱水至80%已经不满足要求。

污泥干化是在污泥脱水后，利用热能进一步减少污泥含水率的方法。

通过干化处理后，污泥的含水率可降至10%～40%，可以有效减少污泥体积。

无论是工业污泥还是市政污泥，其处理的一个可行性目的就是可以作为原料返回到工艺中。

目前国家出台了多项政策，鼓励污泥减量化、稳定化、无害化、资源化。

降低污泥含水率是减量化的途径，这也是污泥资源化利用的前提，因而污泥干化技术在国内大力推广。

污泥炭化技术是将污泥在炭化机中进行无氧或微氧的条件下的“干溜”，使污泥中的水分蒸发出来，同时又地保留了污泥中的碳值过程。

污泥中的有机物被炭化，炭化后的污泥性质类似于活性炭，可以广泛用于吸附除臭脱水等用途。

而且炭化后的污泥体积小，污泥中无有毒气体等，不会造成二次污染。

所以污泥炭化是一种既不会损坏环境又能资源回用的经济型处理技术。

污泥炭化技术不仅能有效处理污泥，还能将其制成具有高附加值的活性炭，实现了废弃物的资源化处置！污泥干化处理的特点：1污泥显著减容，体积可减少4-5 倍；2形成颗粒或粉状稳定产品，污泥性状大大改善；3无臭且无病原体，减轻了污泥有关的负面效应，使处理后的污泥更易被接受；4 具有多种用途，如作肥料、土壤改良剂、替代能源等。

所以无论填埋、焚烧、农业利用还是热能利用，污泥干化都是重要的第一步，若将污泥继续进行碳化处理，可进一步减容，同时可将污泥资源化。

经过碳化后的污泥有以下几点优势：1 经碳化后进一步减容，产品质轻，比表而积大；2碳化污泥热值比干燥后的污泥热值高，可作燃料使用；3碳化产物无害，不产生二噁英等有毒物质，环境负面效应基本为零；4碳化物用途广，可作除臭剂、土壤改良剂等。

污泥碳制备实验报告一、实验目的本实验旨在通过碳化处理污泥，制备出碳材料，并分析其碳化率以及结构特征。

二、实验原理碳化是指将有机物在高温下失去除碳以外的其他元素，得到富含碳的材料。

在污泥碳化过程中，污泥中的有机物在高温下分解，生成具有多孔结构的碳材料。

碳材料具有较大的比表面积和一定的孔隙结构，可应用于吸附、催化和电化学等方面。

三、实验步骤1. 污泥样品处理将收集到的污泥样品进行干燥处理，去除多余的水分。

2. 碳化处理将处理后的污泥样品置于炉内，以600C恒定温度加热2小时进行碳化处理。

3. 纯水洗涤将碳化后的样品用纯水反复洗涤，去除表面残留的杂质。

4. 干燥处理将洗涤后的样品在室温下晾干，得到最终的碳材料样品。

四、实验结果1. 碳化率测定通过对碳化前后样品的质量测定，计算碳化率。

假设碳化前样品的质量为m1，碳化后样品的质量为m2，则碳化率计算公式如下：碳化率= (m2 - m1) / m1 * 100%2. 结构特征分析通过对碳化材料的扫描电子显微镜（SEM）观察，分析样品的形貌和孔隙结构情况。

同时，可以使用透射电子显微镜（TEM）分析样品的微观结构。

五、实验讨论通过实验观察和分析，我们可以得出以下结论：1. 污泥经过碳化处理后，部分有机物质被分解并失去除碳以外的其他元素，生成富含碳的材料。

2. 碳化处理可以使污泥中的杂质得到去除，获得相对纯净的碳材料。

3. 碳化材料具有多孔的结构，具有较大的比表面积，可应用于吸附等方面。

六、实验总结通过本次实验，我们成功地制备了污泥碳材料，并分析了其碳化率和结构特征。

实验结果表明，碳化处理是一种有效地将污泥转化为碳材料的方法，该碳材料具有较好的结构特征和应用价值。

在未来的研究中，我们可以进一步探索碳材料的应用领域，并寻找更好地碳化处理方法，以提高碳材料的性能和利用价值。

七、参考文献1. 张三, 李四, 王五. 污泥碳化制备碳材料的研究[J]. 环境科学与技术, 20xx, 10(3): xx-xx.2. 汤六, 赵七, 钱八. 碳化处理对污泥特性的影响研究[J]. 环境工程, 20xx,15(2): xx-xx.。

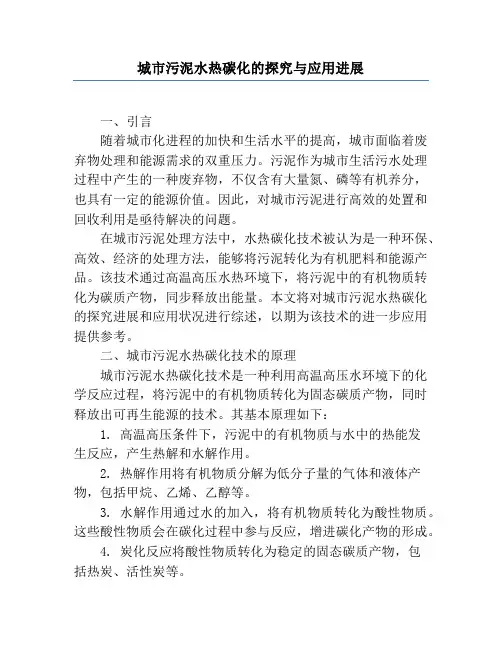

城市污泥水热碳化的探究与应用进展一、引言随着城市化进程的加快和生活水平的提高，城市面临着废弃物处理和能源需求的双重压力。

污泥作为城市生活污水处理过程中产生的一种废弃物，不仅含有大量氮、磷等有机养分，也具有一定的能源价值。

因此，对城市污泥进行高效的处置和回收利用是亟待解决的问题。

在城市污泥处理方法中，水热碳化技术被认为是一种环保、高效、经济的处理方法，能够将污泥转化为有机肥料和能源产品。

该技术通过高温高压水热环境下，将污泥中的有机物质转化为碳质产物，同步释放出能量。

本文将对城市污泥水热碳化的探究进展和应用状况进行综述，以期为该技术的进一步应用提供参考。

二、城市污泥水热碳化技术的原理城市污泥水热碳化技术是一种利用高温高压水环境下的化学反应过程，将污泥中的有机物质转化为固态碳质产物，同时释放出可再生能源的技术。

其基本原理如下：1. 高温高压条件下，污泥中的有机物质与水中的热能发生反应，产生热解和水解作用。

2. 热解作用将有机物质分解为低分子量的气体和液体产物，包括甲烷、乙烯、乙醇等。

3. 水解作用通过水的加入，将有机物质转化为酸性物质。

这些酸性物质会在碳化过程中参与反应，增进碳化产物的形成。

4. 炭化反应将酸性物质转化为稳定的固态碳质产物，包括热炭、活性炭等。

通过以上反应过程，城市污泥中的有机物质得以转化为可再生能源和碳质产物，实现了污泥的资源化和能源化利用。

三、城市污泥水热碳化技术的探究进展1. 催化剂的探究与应用在城市污泥水热碳化过程中，催化剂的作用是改善反应速率和产物选择性，提高碳化效率。

探究表明，添加金属催化剂可以增进水热碳化反应过程中的气体产物生成，并缩减碳质产物的生成。

常用的催化剂包括铜、镍、铁等金属，以及获得广泛关注的纳米催化剂。

2. 温度和压力的优化水热碳化反应的温度和压力是影响反应速率和产物分布的重要因素。

探究发现，适合的温度和压力可以提高碳化效率，改善产物的选择性。

一般来说，适合的温度范围为200-300摄氏度，压力范围为20-40MPa。

污泥处理之污泥碳化技术【学员问题】污泥处理之污泥碳化技术？【解答】所谓污泥碳化，就是通过一定的手段，使污泥中的水分释放出来，同时又最大限度地保留污泥中的碳值，使最终产物中的碳含量大幅提高的过程（SludgeCarbonizationo在世界范围内，污泥碳化主要分为3种。

（1）高温碳化。

碳化时不加压，温度为649982℃。

先将污泥干化至含水率约30%，然后进入碳化炉高温碳化造粒。

碳化颗粒可以作为低级燃料使用，其热值约为836012540kJ/kg（日本或美国）。

技术上较为成熟的公司包括日本的荏原、三菱重工、巴工业以及美国的IES等。

该技术可以实现污泥的减量化和资源化，但由于其技术复杂，运行成本高，产品中的热值含量低，目前尚未有大规模地应用，最大规模的为30删湿污泥。

（2）中温碳化。

碳化时不加压，温度为426537℃。

先将污泥干化至含水率约90%，然后进入碳化炉分解。

工艺中产生油、反应水（蒸汽冷凝水）、沼气（未冷凝的空气）和固体碳化物。

该技术的代表为澳大利亚ESI公司。

该公司在澳洲建设了1座100t/d的处理厂。

该技术可以实现污泥的减量化和资源化，但由于污泥最终的产物过于多样化，利用十分困难。

另外，该技术是在干化后对污泥实行碳化，其经济效益不明显，除澳洲一家处理厂外，目前尚无其他潜在的用户。

（3）低温碳化。

碳化前无需干化，碳化时加压至68MPa，碳化温度为315℃，碳化后的污泥成液态，脱水后的含水率50%以下，经干化造粒后可作为低级燃料使用，其热值约为15048～20482kJ/kg（美国）。

该技术通过加温加压使得污泥中的生物质全部裂解，仅通过机械方法即可将污泥中75%的水分脱除，极大地节省了运行中的能源消耗。

污泥全部裂解保证了污泥的彻底稳定。

污泥碳化过程中保留了绝大部分污泥中热值，为裂解后的能源再利用创造了条件14t.污泥水解热干化技术污泥水热干化技术通过将污泥加热，在一定温度和压力下使污泥中的粘性有机物水解，破坏污泥的胶体结构，可以同时改善脱水性能和厌氧消化性能。

污泥内热式炭化技术探讨污泥内热式炭化技术是一种将污泥通过内热加热的方式进行炭化处理的技术。

该技术主要通过控制污泥的加热过程，使其在高温环境下分解产生的气体能够得到有效的利用，从而达到减少污泥量和资源化利用的目的。

本文将探讨污泥内热式炭化技术的原理、工艺流程以及应用前景。

污泥内热式炭化技术的工艺流程主要包括预处理、热解、冷却、气体分离和炭质化处理等几个环节。

首先对污泥进行预处理，如去除杂质，减少水分含量等。

然后将预处理后的污泥投入到炭化设备中，进行热解反应。

在热解过程中，污泥中的有机物质开始分解，产生大量的气体和炭质物。

利用内热式炭化技术的特点，将热解过程中产生的高温气体和部分余热循环利用。

经过热解后，产生的气体和炭质物需要进行冷却和分离处理。

冷却过程主要是降低气体温度，使其能够进一步净化和利用。

气体分离过程则是通过不同的分离设备，将气体中的有用成分如甲烷、一氧化碳等分离出来。

而炭质物则需要经过进一步处理，如破碎、分级等步骤，以获得高品质的炭质产品。

污泥内热式炭化技术具有诸多优点。

该技术能够实现污泥的资源化利用，将污泥中的有机物质转化为高附加值的炭质产品。

该技术具有高热效率和低能耗的特点。

通过循环利用热能和余热，可以有效减少能源的消耗。

该技术还可以对污泥中的有毒有害物质进行处理和稳定，减少其对环境和人体的危害。

污泥内热式炭化技术在实际应用中具有广阔的前景。

该技术可以广泛应用于城市污水处理厂和工业废水处理厂等污水处理领域。

通过将污泥炭化处理，可以减少污泥的体积和负荷，达到节约土地、保护环境等目的。

该技术还可以应用于有机固体废弃物的处理和利用。

通过炭化处理，可以将有机固体废弃物转化为有用的炭质产品，如生物质炭、活性炭等，从而实现资源化利用。

污泥内热式炭化技术是一种将污泥进行炭化处理的有效方法。

通过控制热解过程和循环利用热能，能够高效地减少污泥量和资源化利用。

该技术在污水处理和固体废弃物处理等领域具有广阔的应用前景，有助于实现资源的循环利用和环境的可持续发展。

污泥碳化实施方案污泥碳化是一种将有机废弃物转化为稳定的碳质产物的技术，通过高温和缺氧条件下，将有机废弃物转化为生物质炭和燃气的过程。

污泥碳化技术不仅可以有效处理污泥废弃物，还可以将有机废弃物转化为一种资源，具有环保和经济的双重效益。

本文将介绍污泥碳化的实施方案，以期为相关单位和个人提供参考和指导。

一、污泥碳化前期准备在进行污泥碳化之前，首先需要进行前期准备工作。

包括但不限于：1. 确定污泥来源和数量：明确污泥的来源和数量，对污泥进行分类和检测，了解其物化性质和含水率等参数。

2. 确定碳化设备和工艺：根据污泥的性质和数量，选择适合的碳化设备和工艺，包括碳化炉、干馏炉等设备。

3. 确定碳化场地和环境：选择适合进行碳化的场地和环境，考虑到设备安装、废气处理等因素。

4. 制定污泥碳化实施计划：根据前期准备工作的结果，制定详细的污泥碳化实施计划，包括时间节点、人员安排、设备采购等。

二、污泥碳化实施步骤1. 污泥预处理：将污泥进行初步处理，包括去除杂质、降低含水率等，以便于后续的碳化处理。

2. 碳化设备安装调试：根据前期准备工作确定的设备和工艺，进行碳化设备的安装和调试，确保设备正常运行。

3. 污泥装载和碳化：将经过预处理的污泥装入碳化设备中，进行碳化处理，控制好温度、氧气供给等参数，确保碳化过程顺利进行。

4. 碳化产物处理：将碳化产物进行处理，包括降温、收集生物质炭和燃气等产物，进行质量检测和储存。

5. 废气处理和排放：对碳化过程产生的废气进行处理，采用合适的废气处理设备，确保废气排放符合环保要求。

三、污泥碳化后期管理1. 碳化产物利用：对生物质炭和燃气等碳化产物进行合理利用，可以作为土壤改良剂、固体燃料等，实现资源化利用。

2. 设备维护和管理：对碳化设备进行定期维护和管理，确保设备的正常运行，延长设备的使用寿命。

3. 碳化效果监测：对碳化产物进行质量监测，了解碳化效果，及时调整工艺参数，提高碳化效率和质量。

污泥碳化设备工作原理
污泥碳化设备的工作原理如下：
1. 预处理：将污泥进行初步处理，包括去除杂质、水分调整等。

可以采用筛分、压滤、干燥等方法。

2. 碳化反应：对预处理后的污泥进行碳化反应。

主要是将有机物质在高温下分解为固体残渣和气体产物，其中气体产物包括可燃气体和非可燃气体。

3. 固体残渣处理：将碳化反应生成的固体残渣进行进一步处理。

可以采用磁选、浸出、颗粒分类等方法，进一步提取其中的有用物质。

4. 气体处理：对碳化反应产生的气体进行处理。

可采取洗涤、吸收等方法，去除其中的有毒有害物质和颗粒物。

5. 余热回收：污泥碳化过程中会产生大量热量，可以通过余热回收技术，将热量转换为其他形式的能量，提高能源利用效率。

6. 排放处理：经过处理后的固体残渣和气体产物可以进行环境友好的处置，如用作土壤改良剂、填埋处理、焚烧等，确保污染物的无害化处理。

通过以上步骤，污泥碳化设备可以将含有机物的污泥进行碳化处理，从而实现资源化利用和无害化处置的目的。

污泥低温碳化处理循环利用我国城镇污水处理今年来取得前所未有的发展，处理污水的同时会产生大量的污泥，这些污泥中含有大量的重金属、物生物及病菌，不妥善处理，就会对环境产生二次污染，污泥的碳化处理即将污泥变废为宝，实现资源化利用，达到无害化、减量化和资源化的效果。

标签：污泥处理;低温碳化;焚烧;热解1 技术原理城镇污泥低温炭化循环利用技术是在低温（≤240度）环境下将污泥气化、炭化制成有机炭，有机炭是一种新能源，其热值可达3，800kcal/kg，可替代一次性燃料（煤、油或气）返回至本系统锅炉3，800kcal/kg，可替代一次性燃料（煤、油或气）返回至本系统锅炉中高温（≥1000 度）燃烧供熱，热量回用于污泥气化、炭化处理（实现污泥热值的循环利用）;产生的废气经喷淋、洗涤、冷却、除臭、除雾处理符合《生活垃圾焚烧污染物控制标准》排放;尾气处理产生的废水进污水处理厂处理;有机炭高温（≥1000 度）燃烧产生的炉渣经检测无重金属浸出毒性危害，活性，可作为水泥、混凝土、保温砖的生产原料，实现污泥资源化利用。

2 工艺流程说明污水处理厂污泥通过车载运至项目所在地，经地磅称重计量后倒入料仓中，料仓底部设置有推杆闸阀及水平螺旋输送机，打开闸阀，污泥掉入水平螺旋机内，经输送进入倾角螺旋输送机中，然后经密闭进料装置进入气化反应器中，在气化反应器内，污泥与换热装置发生热交换，污泥发生热化学反应，泡体结构破坏，污泥中的水变成水蒸气从污泥中分离出来;气化反应后的污泥跌落进入炭化反应器内继续反应，污泥的含水率进一步降低，污泥转变成有机炭颗粒，然后经螺旋输送机进入锅炉料斗中，经锅炉进料装置进入炉膛内高温燃烧，高温燃烧产生的炉渣经刮板机输送进入大倾角皮带输送机中，然后进入炉渣料仓中储存，待料仓满后，运输车辆开至料仓下，开启料仓门，炉渣跌落进入运输车辆车斗中，外运制砖。

辅助燃料经装载机装载进入辅助燃料斗中，经皮带输送机输送进入锅炉料斗中与有机炭颗粒混合进入炉膛内高温燃烧。

污泥处理最新技术汇总（1）：美国SlurryCardTM污泥碳化工艺本文出自: 水世界网作者: menu771222 点击率: 12091.1 什么是污泥碳化市政污泥中含有可燃物质，尤其是生化污泥（二沉池排出的剩余污泥），由于其中含有大量的活性污泥细菌，可燃物质量更大。

根据上海、天津等地的污泥发热量试验，中国市政污泥中的发热量约为2200－3300大卡/吨干物质。

其中消化后的污泥发热量较低，一般仅为未消化污泥的70％左右。

夏季污泥的发热量比冬季低。

所谓污泥碳化，就是通过给污泥加温和加压，使生化污泥中的细胞裂解，将其中的水分释放出来，同时又最大限度地保留了污泥中碳质的过程。

污泥碳化的优势在于，污泥碳化是通过裂解方式将污泥中的水分脱出，能源消耗少，剩余产物中的碳含量高，发热量大，而其它工艺大多数是通过加热，蒸发的方式去除污泥中的水分，耗能大，灰分中的碳质低，利用价值小。

1.2 污泥碳化的发展世界上污泥碳化技术的发展分为以下三个阶段。

（1）理论研究阶段（1980－1990年）。

这个阶段的研究集中在污泥碳化机理的研究上。

这个阶段一个突出特点就是大量的专利申请。

Fassb ender, A.G等人的STORS专利，Dickinson N.L污泥碳化专利都是在这期间申请和批准的。

（2）小规模生产试验阶段（1990－2000年）。

随着污泥碳化理论研究的深入和实验室试验的成功，人们开始思考将污泥碳化技术转变成为真正商业化污泥处理的装置。

在大规模商业化之前，为了减少投资风险，需要对该技术进行小规模生产性试验（Pilot Trial）。

通过这些试验，污泥碳化技术开始从实验室走向工厂。

这期间设计和制造了许多专用设备，解决了大量实际工厂化的技术问题。

这个阶段的特点如下：规模小。

例如1997年日本三菱在宇部的污泥碳化厂规模为20吨/天；1992年，日本ORGANO公司在东京郊区建了一个污泥碳化试验厂；1997年Thermo Energy 在加利福尼亚州Colton市建立了一个污泥碳化实验厂规模为每天处理5吨干泥。

浅析有机污泥热解炭化技术摘要：有机污泥的常规处理方式以填埋为主，但是弊端比较明显，除了占用大量的土地资源外，还会对土壤、地下水造成污染。

现阶段可用于污泥无害化处理的技术有多种，例如厌氧消化、好氧发酵、石灰稳定等。

相比之下，热解炭化技术不仅具有减量化、无害化的特点，还能将污泥处理产物实现资源化利用，在生态效益和经济效益之间达到了兼顾。

本文以有机污泥热解炭化技术为核心，提出了建设有机污泥处理项目的方案。

在此基础上，首先介绍了污泥热解炭化技术的应用优势，随后对比了低温炭化、高温炭化两种方式的优缺点，最终选择高温炭化处理方式。

最后分别从预浓缩、稀释调理、深度脱水、热解炭化、污泥存储及碳粒利用等方面，对有机污泥的热解炭化处理流程和技术要点进行了简要分析，为实现有机污泥的无害化处理、资源化利用提供了技术支持。

关键词：有机污泥；深度脱水系统；热解炭化技术污泥热解炭化是近几年兴起的一种环保新技术，技术原理是利用干化、热解使含有较多污染物的湿污泥，转化成干燥的碳粒。

不仅实现了无害化处理，而且碳粒还可以用作制砖材料或园林绿化，创造一定的经济价值。

此外，高温炭化时污泥释放的热解气中也包含多种可燃气体成分，在一定条件下燃烧释放热能，用于湿污泥的脱水干化和炭化。

近年来，热解炭化技术逐渐成为工业企业、污水处理厂等进行污泥处理的一种常用技术。

1.有机污泥处理项目概况某市政污水处理厂运营中每日产生湿污泥量为46t/d，含水率约为80%。

原来的污泥处理方案以填埋为主。

近几年，该市现有的填埋场已经趋于饱和，加上环保要求日益严格，无法继续选择污泥填埋处理。

在这一背景下，提出了以热解炭化处理技术为核心的污泥处理项目建设方案。

项目要求为：（1）对污泥进行无害化处理，避免最终处理产物对环境造成二次污染；（2）在无害化的基础上，尽量实现资源化利用，回收一部分成本；（3）注意控制成本，该项目总投资3000万元，其中工程费用2500万元，建设工期为1年。

污泥水热碳化的原理
污泥水热碳化是一种污泥处理技术,其基本原理是通过高温pyrolysis 将污泥有机物转化为固体炭和气态产品。

主要反应过程如下:
1. 预处理
将污泥干化至一定的固含量,然后粉碎,改善反应性能。

调节pH值,添加适量催化剂如氢氧化钾等。

2. 加热干馏
在无氧或缺氧条件下,将预处理后的污泥placing于反应器中,緩慢加热到
400-600C左右。

污泥中的有机物在高温下发生裂解、重整等反应。

3. 挥发成分的形成
污泥有机物在热解过程中,小分子组分会被挥发出气态产品,如CO2, CO, CH4等,还有一些蒸气等。

气态产品需要经收集与净化后方可利用。

4. 固体炭的形成
大分子有机物通过热解会重新聚合生成固体炭Produkt。

固体炭含有丰富的微
孔结构,可用于土壤改良等。

也可以作为能源继续利用。

5. 灰分成分
除去有机物后,污泥中的无机残留物会形成热碳化灰,其中含有如磷、钾等营养盐,可作肥料回用。

6. 富营养液的回收
热解过程中会析出含氮、磷、钾等营养成分的富营养液体,可以经过处理回收利用。

7.尾气治理
尾气中可能含有如NOx, H2S等污染物,需碳吸附、催化氧化等方法净化处理。

综上,热碳化可以有效降解和资源化污泥,改善环境。

但也需要关注可能产生的二次污染,对污泥的可再生利用具有重要意义。

利用污泥制备活性炭，采用热解碳化法、物理活化法、化学活化法三种方法制备污泥吸附剂，并将其用于去除烟气中的SO2，虽然制得的污泥吸附剂比表面积在114 m2/g 左右，与商品活性炭的633 m2/g 相差较大，但是脱硫效率略低于商品活性炭。

污泥中因成分复杂，制备的活性炭孔径分布较宽，含有的重金属氧化物及盐类物质对SO2的吸附起到催化的作用，大大提高了其吸附量。

制活性炭的污泥有机质含量大部分为50——60%，C的含量约为30%左右，并且为保证最后碳的含量，有的实验在开始时加入秸秆等含碳物质增加含碳量。

另外，试验中所加的活化剂也有下列作用：
①在一定温度下，氯化锌可以使污泥中的氢、氧原子以水的形式去除，而不是作为碳氢化合物或含氧有机化合物而排出，从而使更多的碳保留在原料中，提高污泥活性炭的产率；
②氯化锌对污泥原料中的有机质起润胀、胶溶以至溶解的作用，从而形成孔隙；
③氯化锌在有机质炭化时能起骨架的作用，即它们在原料被炭化时给新生的碳提供一个骨架，让炭沉积在它的上面。

制活性炭试验流程:先将干污泥与活化剂（如氯化锌浸渍液）按一定比例搅和浸渍;然后将浸渍污泥装入坩埚放入高温马沸炉并控制一定温度进行活化,再冷却、洗涤数次;最后放入烘箱
内在105～115℃温度条件下干燥,即成为含碳吸附剂产品。

关于两者的成本与售价。

陶粒按体积立方来卖，每立方400kg左右，售价200元左右。

成本依据各地情况不一，差别较大，一般集中于100——150元。

而依据林老师所给资料，污泥质活性炭是按吨来卖，成本5000元一吨，售价为6000一吨。

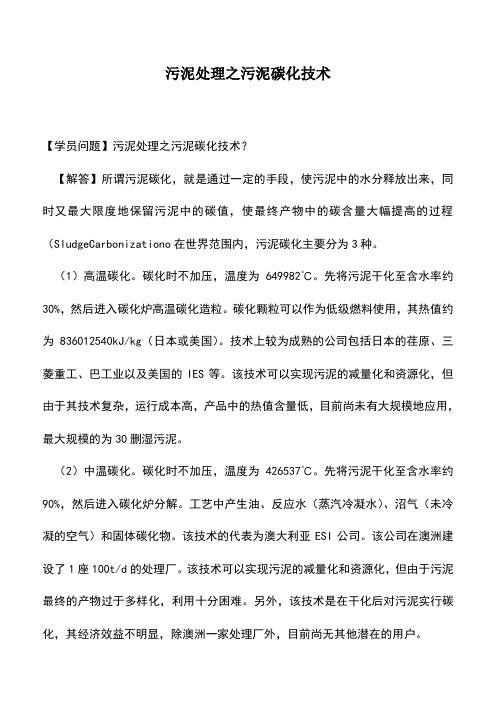

污泥处理之污泥碳化技术
【学员问题】污泥处理之污泥碳化技术？
【解答】所谓污泥碳化，就是通过一定的手段，使污泥中的水分释放出来，同时
又最大限度地保留污泥中的碳值，使最终产物中的碳含量大幅提高的过程（SludgeCarbonizationo在世界范围内，污泥碳化主要分为3种。

（1）高温碳化。

碳化时不加压，温度为649982℃。

先将污泥干化至含水率约30%，然后进入碳化炉高温碳化造粒。

碳化颗粒可以作为低级燃料使用，其热值约为836012540kJ/kg（日本或美国）。

技术上较为成熟的公司包括日本的荏原、三菱重工、巴工业以及美国的IES等。

该技术可以实现污泥的减量化和资源化，但由于
其技术复杂，运行成本高，产品中的热值含量低，目前尚未有大规模地应用，最
大规模的为30删湿污泥。

（2）中温碳化。

碳化时不加压，温度为426537℃。

先将污泥干化至含水率约90%，然后进入碳化炉分解。

工艺中产生油、反应水（蒸汽冷凝水）、沼气（未冷凝的空气）和固体碳化物。

该技术的代表为澳大利亚ESI公司。

该公司在澳洲建设了1座100t/d的处理厂。

该技术可以实现污泥的减量化和资源化，但由于污泥最终的产物过于多样化，利用十分困难。

另外，该技术是在干化后对污泥实行碳化，其
经济效益不明显，除澳洲一家处理厂外，目前尚无其他潜在的用户。
