水工建筑物孙明权土石坝的构造73坝体排水和反滤层
- 格式:pptx
- 大小:766.07 KB
- 文档页数:43

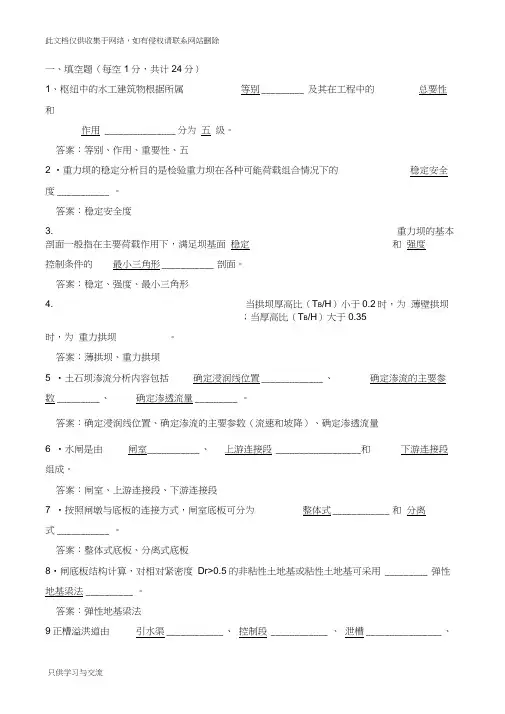

水工建筑物课本基本资料重力坝的工作特点:1、由于筑坝材料强度高,耐久性好,抵抗洪水漫顶、渗透、冲刷、地震破坏等的能力强,因而失事率低,工作安全可靠。
2、对地质、地形条件的适应性强。
3、由于重力坝可做成溢流的,也可在大坝内设计泄水孔,故一般不需另设溢洪道或泄水隧洞,枢纽布置紧凑。
4、结构作用明确。
5、施工方便。
6、由于坝体泡面尺寸往往有稳定和坝体拉应力强度条件控制而做的很大,材料用量多,坝内应力较低,材料强度不能充分的发挥,且坝底面积较大,因而扬压力较大,对稳定不利。
7、因坝体体积较大,施工混凝土温度收缩应力也较大,为防止温度裂缝,施工是对混凝土温度控制的要求较高。
重力坝的类型:1、按坝体高度分:重力坝可以分为高坝(H>70m)、中坝(H=30~70m)和低坝(H<30m)。
2、按筑坝材料分:混凝土重力坝和浆砌石重力坝。
3、按剖面型式分:实体重力坝、宽缝重力坝、空腹重力坝、预应力锚固重力坝等4、按泄水条件分:溢流坝段、挡水坝段、底孔坝段、电站引水坝段。
重力坝设计的主要内容包括:1、剖面设计、稳定设计、应力分析、构造设计、地基处理。
重力坝主要承载的荷载有:自重、静水压力、动水压力、扬压力、泥沙压力、浪压力、冰压力以及地震荷载等。
扬压力:在某截面上,由于渗透水引起的水压力成为渗透压力,由于下游水深引起的水压力称为浮托力,渗透压力与浮托力之和称为扬压力。
(工程中常采取防渗和排水措施)重力坝的抗滑稳定分析:1、抗剪断公式:式中:∑W—坝基面以上的总铅直力,KN,∑P—坝基面以上总的水平力,KNU—作用在坝底面上的扬压力,KNF—接触面间的摩擦系数。
2、抗剪断强度公式:式中:f‘c’—坝体混凝土与坝基接触面处的抗剪断摩擦系数和抗剪断凝聚力,N/m2A—计算单元的坝底面积,m2f‘c’值应有材料破坏试验确定,根据我国25座混凝土坝的野外试验资料统计,f‘值一般为0.8~1.8,c’值一般为(0.2~2.4)*106N/m2抗剪断公式形式简单,对摩擦系数f的选择有多年的经验,应用广泛,但是忽略了坝体与基岩的胶结作用,不能完全反应坝的工作状况。

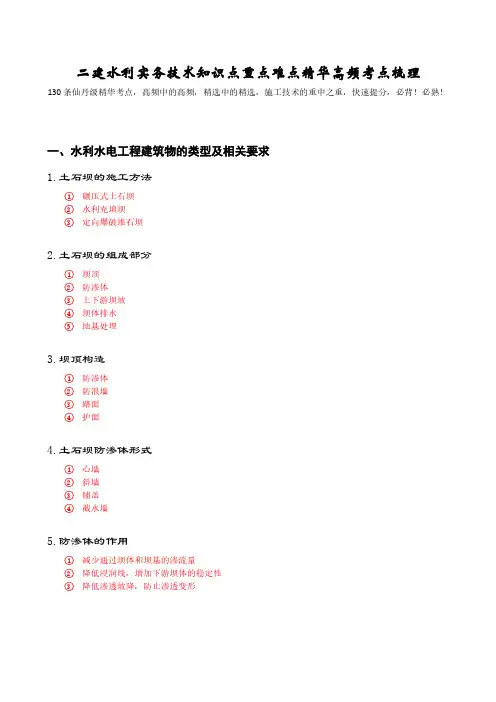

二建水利实务技术知识点重点难点精华高频考点梳理130条仙丹级精华考点,高频中的高频,精选中的精选,施工技术的重中之重,快速提分,必背!必熟!一、水利水电工程建筑物的类型及相关要求1.土石坝的施工方法1碾压式土石坝2水利充填坝3定向爆破堆石坝2.土石坝的组成部分1坝顶2防渗体3上下游坝坡4坝体排水5地基处理3.坝顶构造1防渗体2防浪墙3路面4护面4.土石坝防渗体形式1心墙2斜墙3铺盖4截水墙5.防渗体的作用1减少通过坝体和坝基的渗流量2降低浸润线,增加下游坝体的稳定性3降低渗透坡降,防止渗透变形6.坝体排水形式1贴坡排水2棱体排水3褥垫排水4管式排水5综合式排水口诀:贴合观乳体7.土石坝护坡形式1草皮2抛石3干砌石4浆砌石5混凝土或钢筋混凝土6沥青混凝土或水泥土8.土石坝护坡的作用1防止波浪淘刷2顺坝水流冲刷3冰冻4其他形式的破坏9.混凝土坝的主要类型1重力坝2拱坝3支墩坝10.重力坝分缝的分类1横缝2纵缝3水平施工缝11.纵缝的分类1铅直缝2斜缝3错缝12.纵缝的作用1适应混凝土的浇筑能力2散热3减小施工期13.水平施工缝施工工序1清除表面浮渣2凿毛处理3压力水冲洗4铺2~3cm水泥砂浆5浇筑14.拱坝的类型1定圆心等半径拱坝2等中心角变半径拱坝3变圆心变半径双曲拱坝15.支墩坝的类型1平板坝2连拱坝3大头坝16.水闸按所承担的任务分类1进水闸2节制闸3泄水闸4排水闸5挡潮闸17.水闸的组成部分1闸室2上游连接段3下游连接段18.闸室的组成1底板2闸墩3闸门4胸墙5工作桥6交通桥19.底板的分类1平底板2低堰底板3反拱底板20.上游连接段的组成1铺盖2护底3护坡4上游翼墙21.上游翼墙的作用1改善水流条件2挡土3防冲4防渗22.下游连接段的组成1护坦2海漫3防冲槽23.护坦的作用1承受高速流水的冲刷2承受流水脉动压力3承受底部扬压力24.海漫的作用1继续消除余能2渗流顺利排出3适应河床变形25.海漫的结构质量要求1表面粗糙2透水性好3一定柔性26.橡胶坝的类型1袋式2帆式3刚柔混合结构式27.袋式坝的类型1充水式2充气式3气水混合式28.泵站按功能分类1灌溉泵站2排涝泵站3排灌结合泵站29.叶片泵的分类1离心泵2轴流泵3混流泵口诀:离魂咒30.叶片泵性能参数1流量2扬程3功率4效率5允许吸上真空高度或必需汽蚀余量6转速31.水泵内的能力损失1水力损失2容积损失3机械损失32.渠系建筑物类型1渡槽2涵洞3倒虹吸管4跌水5陡坡33.倒虹吸管的类型1竖井式2斜管式3曲线式4桥式34.临时性建筑物级别划分依据1保护对象2失事后果3使用年限4临时性挡水建筑物的规模35.堤防工程“三水位”1设防水位2警戒水位3保证水位二、水利水电工程勘察与测量36.地质构造的形式1产状2褶皱3断裂37.坝基稳定问题1渗透稳定2沉降稳定3抗滑稳定38.常见的边坡变形破坏1松弛张裂2蠕动变形3崩塌4滑坡39.防止边坡失稳的措施1采取合理坡度2设置边坡护面3基坑支护4降低地下水位40.常见的测量仪器1水准仪2经纬仪3电磁波测距仪4全站仪5卫星定位系统41.水准仪测量误差来源1仪器误差2观测误差3外界条件的影响42.水准仪仪器误差包括1仪器校正不完善的误差2对光误差3水准尺误差43.水准仪观测误差包括1整平误差2视差3照准误差4估读误差5水准尺竖立不直的误差44.水准仪外界条件影响的误差包括1仪器升降的误差2尺垫升降的误差3地球曲率的影响4大气折光的影响45.全站仪的作用1偏心测量2悬高测量3对边测量4面积计算。

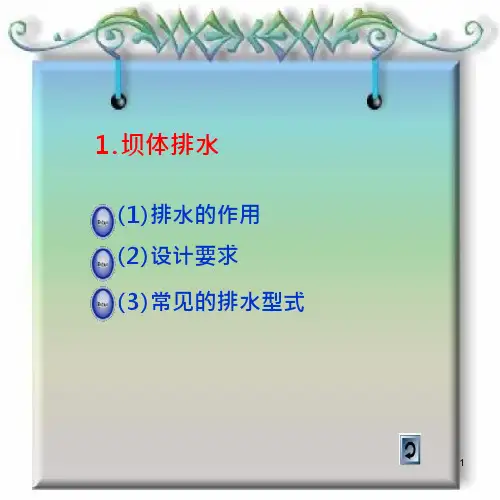

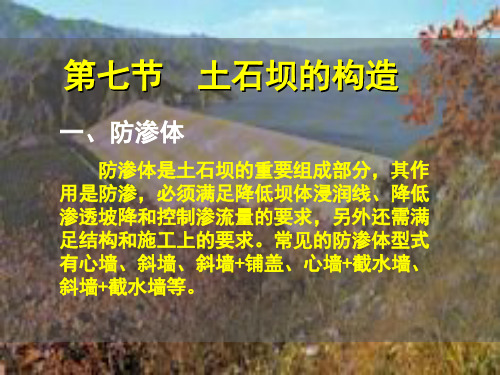

坝体排水和反滤层土石坝渗流控制的基本原则是防、排结合,排水和反滤是其重要的组成部分。
排水的作用是:控制和引导渗流,降低浸润线,加速孔隙水压力消散,以增强坝的稳定,并保护下游坝坡免遭冻胀破坏。
反滤层则是保护渗流出口,防止坝体和坝基发管涌、流土等不利渗透变形的最直接、最有效的措施。
坝体排水分为棱体排水、贴坡排水、坝内排水棱体排水棱体排水又称滤水坝趾,它是在下游坝脚处用块石堆成的棱体。
棱体排水是一种可靠的、被广泛采用的排水设施。
它可以降低浸润线,防止坝坡冻胀,保护下游坝脚不受尾水淘刷且有支持坝体增加稳定性的作用。
但石料用量大,费用较高,与坝体施工有干扰,检修也较困难。
坝内排水褥垫排水坝内排水包括褥垫排水层、网状排水带、排水管、竖式排水体等。
褥垫排水是沿坝基面平铺的由石块组成的水平排水层、外包反滤层。
当下游无水时,它能有效地降低浸润线,有助于坝基排水,加速软粘土地基的固结。
缺点是对不均匀沉降的适应性差,易断裂,且难以检修。
当下药水位高过排水设备时,降低浸润线的效果将显著降低。
贴坡排水贴坡排水又称表面排水,它是用一二层堆石或砌石加反滤层直接铺设在下游坝坡表面不伸入坝体的排水设施。
排水顶部需高出浸润线逸出点,排水的厚度应大于当地的冰冻深度。
这种形式的排水构造简单,用料节省,施工方便,易于维修。
但不能降低浸润线,且易因冰冻而失效。
三峡工程是举世瞩目的世界第一大水电工程。
电站总装机容量达18200兆瓦,电站共有26台机组,单机容量700兆瓦,设计水头(含水击压力)141米。
要保证如此巨大容量的水轮发电机组正常发电,需要建造每条能输送1000立方米/秒流量的引水压力管道26条。
根据设计,管道的直径为12.4米,比四层楼房还要高,为世界水电站引水压力管之最,比目前美国大苦力水电站直径12.2米的压力管还大0.2米。
引水压力管道,是电站的大动脉,建造技术要求极高,美国大苦力水电站压力管所用的钢板厚度达54毫米。
这给三峡工程建设出了一道很大的难题,因为目前我国生产能用于压力管的最厚钢板只有36毫米。

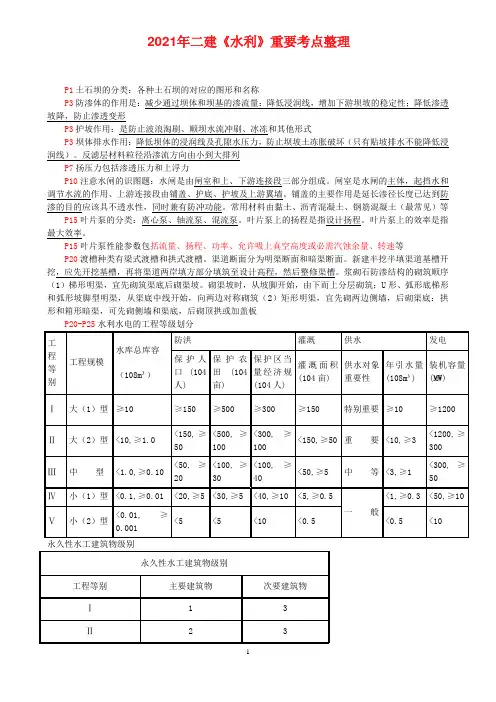

P1土石坝的分类:各种土石坝的对应的图形和名称P3防渗体的作用是:减少通过坝体和坝基的渗流量:降低浸润线,增加下游坝坡的稳定性;降低渗透坡降,防止渗透变形P3护坡作用:是防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式P3坝体排水作用:降低坝体的浸润线及孔隙水压力,防止坝坡土冻胀破坏(只有贴坡排水不能降低浸润线)。
反滤层材料粒径沿渗流方向由小到大排列P7扬压力包括渗透压力和上浮力P10注意水闸的识图题:水闸是由闸室和上、下游连接段三部分组成。
闸室是水闸的主体,起挡水和调节水流的作用、上游连接段由铺盖、护底、护坡及上游翼墙。
铺盖的主要作用是延长渗径长度已达到防渗的目的应该具不透水性,同时兼有防冲功能。
常用材料由黏土、沥青混凝土、钢筋混凝土(最常见)等P15叶片泵的分类:离心泵、轴流泵、混流泵。
叶片泵上的扬程是指设计扬程。
叶片泵上的效率是指最大效率。
P15叶片泵性能参数包括流量、扬程、功率、允许吸上真空高度或必需汽蚀余量、转速等P20渡槽种类有梁式渡槽和拱式渡槽。
渠道断面分为明渠断面和暗渠断面。
新建半挖半填渠道基槽开挖,应先开挖基槽,再将渠道两岸填方部分填筑至设计高程,然后整修渠槽。
浆砌石防渗结构的砌筑顺序(1)梯形明渠,宜先砌筑渠底后砌渠坡。
砌渠坡时,从坡脚开始,由下而上分层砌筑;U形、弧形底梯形和弧形坡脚型明渠,从渠底中线开始,向两边对称砌筑(2)矩形明渠,宜先砌两边侧墙,后砌渠底:拱形和箱形暗渠,可先砌侧墙和渠底,后砌顶拱或加盖板P20-P25水利水电的工程等级划分工程等别工程规模水库总库容(108m³)发电供水灌溉防洪保护人口(104人)保护农田(104亩)保护区当量经济规(104人)灌溉面积(104亩)供水对象重要性年引水量(108m³)装机容量(MW)≥1200≥10特别重要≥150≥300≥500≥150≥10大(1)型Ⅰ<10,≥1.0大(2)型Ⅱ<150,≥50<500,≥100≥<300,100<10,≥3要重<150,≥50<1200,≥300<1.0,≥0.10型中Ⅲ<50,≥20<100,≥30≥<100,40<3,≥1等中<50,≥5<300,≥50<5,≥0.5<40,≥10<30,≥5<20,≥5<0.1,≥0.01小(1)型Ⅳ一般<50,≥10 <1,≥0.3小(2)型Ⅴ≥<0.01,0.001<10<0.5<0.5<10<5<5永久性水工建筑物级别永久性水工建筑物级别次要建筑物主要建筑物工程等别31Ⅰ32Ⅱ2021年二建《水利》重要考点整理Ⅲ34Ⅳ45Ⅴ55水库大坝加筑物的分级指标级别坝型坝高2土石坝90混凝土坝、浆砌坝1303土石坝70混凝土坝、浆砌坝100堤防工程的级别堤防工程的级别防洪标准(重现期,年)≥100<100,且≥50<50,且≥30<30,且≥20<20,且≥10堤防工程的级别12345水库大坝施工期洪水标准水库大坝施工期洪水标准坝型拦洪库容(108m3)≥10<10,≥1.0<1.0,≥0.1<0.1土石坝[重现期(年)≥200200~100100~5050~20混凝土坝、浆砌石坝[重现期(年)]≥100100~5050~2020~10水利水电工程合理使用年限注:水利水电工程各类永久水工建筑物的合理使用年限注:1级、2级永久性水工建筑物中闸门的合理使用年限应为50年,其他级别的永久性水工建筑物中闸门的合理使用年限应为30年P23记住每个部位的名称和库容对应的水位工程等别工程类别水库防洪治涝灌溉供水发电Ⅰ1501005050100100Ⅱ100505050100100Ⅲ505050505050Ⅳ503030303030Ⅴ5030303030P29地质构造.岩层的产状三要素;走向、倾向、倾角。

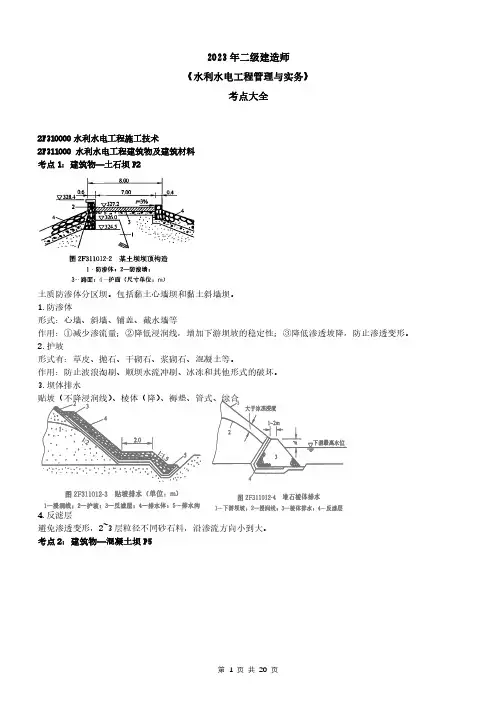

2023年二级建造师《水利水电工程管理与实务》考点大全2F310000水利水电工程施工技术2F311000水利水电工程建筑物及建筑材料考点1:建筑物—土石坝P2土质防渗体分区坝。
包括黏土心墙坝和黏土斜墙坝。
1.防渗体形式:心墙、斜墙、铺盖、截水墙等作用:①减少渗流量;②降低浸润线,增加下游坝坡的稳定性;③降低渗透坡降,防止渗透变形。
2.护坡形式有:草皮、抛石、干砌石、浆砌石、混凝土等。
作用:防止波浪淘刷、顺坝水流冲刷、冰冻和其他形式的破坏。
3.坝体排水贴坡(不降浸润线)、棱体(降)、褥垫、管式、综合4.反滤层避免渗透变形,2~3层粒径不同砂石料,沿渗流方向小到大。
考点2:建筑物—混凝土坝P51.重力坝的分缝与止水横缝:永久性(重力坝)、临时性(拱坝);纵缝:铅直缝(灌浆)、斜缝、错缝。
2.水平施工缝处理清除浮碴,凿毛,水冲洗,铺2~3cm水泥砂浆。
3.基础灌浆廊道上游坝踵处。
4.扬压力包括上浮力(下游水深)及渗流压力(上、下游水位差)。
考点3:建筑物—水闸P101.水闸构造2.水闸分类开敞式、涵洞式(有压、无压)3.平底板整体式(地质差)、分离式(地质好)4.上游铺盖作用:防渗,兼防冲5.下游护坦(消力池)作用:抗冲作用:消除余能,调整流速考点4:建筑物—渠系P181.涵洞构造2.浆砌石防渗砌筑顺序梯形明渠:先渠底,后渠坡;矩形明渠:先两边侧墙,后渠底。
考点5:设计—等级划分P20考点6:设计—特征水位P231.水库特征水位校核、设计、正常(蓄水位、兴利)、防洪高水位、防洪限制水位、死水位。
防洪高水位:遇下游保护对象的设计洪水位防洪限制水位:汛期允许兴利的上限水位,汛期防洪起调水位2.堤防(1)设防(防汛)水位。
组织人员防汛。
(2)警戒水位。
防汛人员开赴防汛前线。
(3)保证水位。
遇堤防的设计洪水时在堤前达到的最高水位。
考点7:设计—使用年限P24建筑物耐久性是指,在合理使用年限内保持其适用性和安全性的能力。
