下载文档原格式

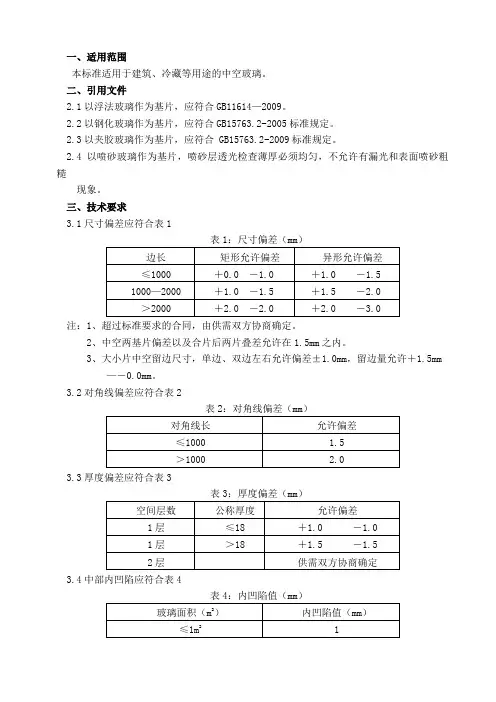

一、适用范围本标准适用于建筑、冷藏等用途的中空玻璃。
二、引用文件2.1以浮法玻璃作为基片，应符合GB11614—2009。
2.2以钢化玻璃作为基片，应符合GB15763.2-2005标准规定。
2.3以夹胶玻璃作为基片，应符合 GB15763.2-2009标准规定。
2.4以喷砂玻璃作为基片，喷砂层透光检查薄厚必须均匀，不允许有漏光和表面喷砂粗糙现象。
三、技术要求3.1尺寸偏差应符合表1注：1、超过标准要求的合同，由供需双方协商确定。
2、中空两基片偏差以及合片后两片叠差允许在1.5mm之内。
3、大小片中空留边尺寸，单边、双边左右允许偏差±1.0mm，留边量允许＋1.5mm—－0.0mm。
3.2对角线偏差应符合表2表2：对角线偏差（mm）3.3厚度偏差应符合表3表3：厚度偏差（mm）3.4中部内凹陷应符合表4注：6mm铝条的中空玻璃凹陷值应不大于1.5mm。
3.5干燥剂3.5.1灌充满铝框。
3.5.2从桶中取出部分干燥剂后，必须立即将桶盖好封严。
3.5.3从干燥剂灌装开始起，至该部分铝框全部封好胶为止的时间不得超过1小时。
3.5.4取出未用完的干燥剂严禁倒回原干燥剂桶，取出超过1小时的干燥剂不允许继续使用，只有通过烘烤处理后才能使用。
3.6铝框3.6.1铝框上不允许有水、油或其它污染物。
3.6.2铝框表面不允许氧化、发白。
3.6.3铝框不允许有间断缺孔现象，折弯后出现裂角的不允许使用。
3.7封胶3.7.1丁基胶压片后应封满铝框与玻璃的接触面，包括角部，其宽度允许偏差±1.2mm，不允许间断。
3.7.2聚硫胶a、向里漏胶超过铝框不允许大于1.0mm。
b、封胶宽度（从铝框外缘起测量）为3.0—4.0mm。
c、外密封胶必须封满,但不允许高出玻璃边。
d、明显的混胶不均匀不得生产,已封胶的必须返修。
e、固化：表面正常固化时间≤8小时。
少量区段未正常固化的必须于24小时内硬化。
f、密封胶返修时，必须先将玻璃表面残留胶清除干净，方可补胶。

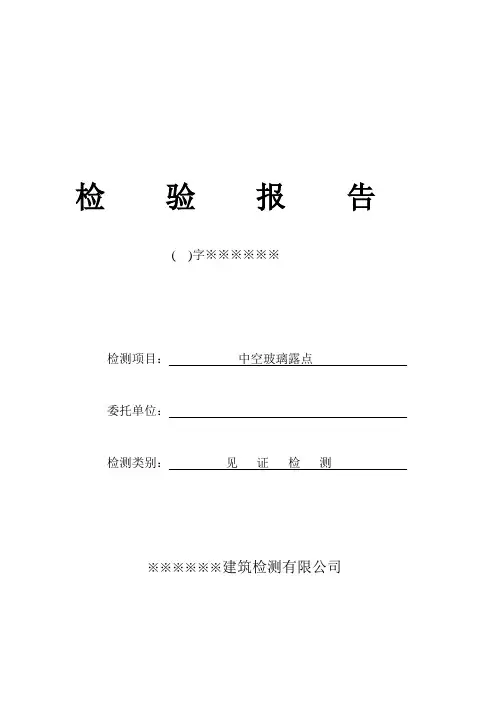

检验报告
( )字※※※※※※
检测项目：中空玻璃露点
委托单位：
检测类别：见证检测
※※※※※※建筑检测有限公司
情况说明
一、本报告无批准、审核、检验员签字无效。
二、报告涂改无效。
三、报告无本公司“检验报告专用章”无效。
四、复制检验报告未重新加盖检验单位“检验报告专用章”
无效。
五、对本报告如有异议，请于收到报告之日起十五日内，
向本公司提出复验申请，逾期不申请，则视为认可检
验报告。
六、检验报告一式四份，委托单位三份，存档一份。
※※※※※※建筑检测有限公司
检验报告
No：（）字第1页共2
#######建筑检测有限公司
检验报告
No：朗字2009L111001（Z1771）第2页共2页。
一、适用范围本标准适用于建筑、冷藏等用途的中空玻璃。
二、引用文件2.1以浮法玻璃作为基片，应符合GB11614—2009。
2.2以钢化玻璃作为基片，应符合GB15763.2-2005标准规定。
2.3以夹胶玻璃作为基片，应符合 GB15763.2-2009标准规定。
2.4以喷砂玻璃作为基片，喷砂层透光检查薄厚必须均匀，不允许有漏光和表面喷砂粗糙现象。
三、技术要求3.1尺寸偏差应符合表1注：1、超过标准要求的合同，由供需双方协商确定。
2、中空两基片偏差以及合片后两片叠差允许在1.5mm之内。
3、大小片中空留边尺寸，单边、双边左右允许偏差±1.0mm，留边量允许＋1.5mm—－0.0mm。
3.2对角线偏差应符合表2表2：对角线偏差（mm）3.3厚度偏差应符合表3表3：厚度偏差（mm）3.4中部内凹陷应符合表4注：6mm铝条的中空玻璃凹陷值应不大于1.5mm。
3.5干燥剂3.5.1灌充满铝框。
3.5.2从桶中取出部分干燥剂后，必须立即将桶盖好封严。
3.5.3从干燥剂灌装开始起，至该部分铝框全部封好胶为止的时间不得超过1小时。
3.5.4取出未用完的干燥剂严禁倒回原干燥剂桶，取出超过1小时的干燥剂不允许继续使用，只有通过烘烤处理后才能使用。
3.6铝框3.6.1铝框上不允许有水、油或其它污染物。
3.6.2铝框表面不允许氧化、发白。
3.6.3铝框不允许有间断缺孔现象，折弯后出现裂角的不允许使用。
3.7封胶3.7.1丁基胶压片后应封满铝框与玻璃的接触面，包括角部，其宽度允许偏差±1.2mm，不允许间断。
3.7.2聚硫胶a、向里漏胶超过铝框不允许大于1.0mm。
b、封胶宽度（从铝框外缘起测量）为3.0—4.0mm。
c、外密封胶必须封满,但不允许高出玻璃边。
d、明显的混胶不均匀不得生产,已封胶的必须返修。
e、固化：表面正常固化时间≤8小时。
少量区段未正常固化的必须于24小时内硬化。
f、密封胶返修时，必须先将玻璃表面残留胶清除干净，方可补胶。

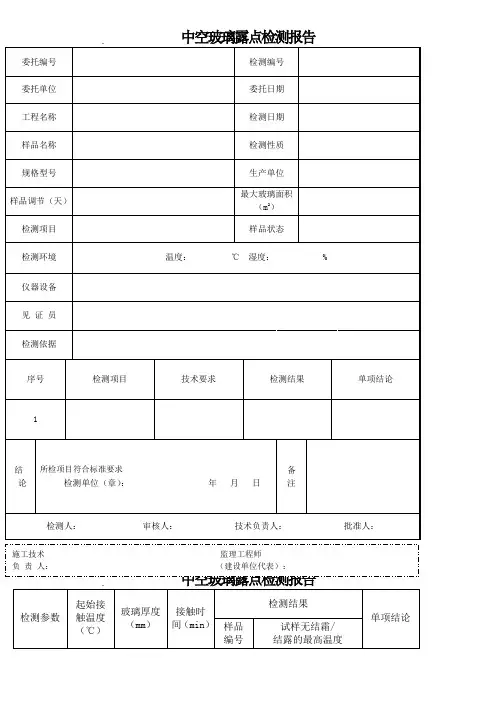

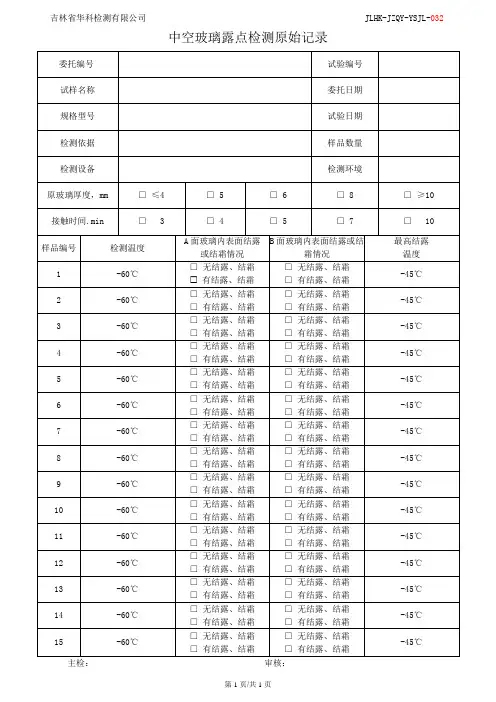

湖州市建设工程质量监督站检测中心中空玻璃露点检测报告报告编号WM1500001委托单位浙江天力建设集团有限公司送样人蔡月成QSY2325接样日期：2015-06-05工程名称湖州市教育局湖州市仁北小学工程二标段1#教学楼、2#教学楼专业教学楼、综合楼、食堂及体育教学楼工程编号7280检测日期：2015-06-09见证单位浙江东南建设管理有限公司见证人金杰JZ0277检测性质:见证检测检测单位地址湖州市吴兴区和谐路288号邮政编313000联系电话:(0572)2090551样品编号WM1500001检测项目中空玻璃露点样品名称中空玻璃试件尺寸510mm×360 mm 规格型号5+9A+5mm玻璃品种中空浮法白玻样品序号露点温度℃标准要求单项评定样品序号露点温度℃标准要求单项评定1-45＜-40℃符合9-45＜-40℃符合2-50符合10-50符合3-45符合11-45符合4-50符合12-45符合5-50符合13-50符合6-50符合14-50符合7-45符合15-45符合8-50符合检测依据GB/T11944-2012《中空玻璃》主要仪器RD-III型中空玻璃露点仪检测结论该样品所检项目符合GB/T11944-2012《中空玻璃》技术要求。
备注露点仪与试样表面接触时间为4min注意事项1.报告及复印件无检测单位盖章无效。
2.报告无批准、审核、检测人签名无效。
3.报告涂改无效。
4.本报告仅对来样负责。
(盖章)：湖州市建设工程质量监督站检测中心中空玻璃露点检测报告报告编号WM1500002委托单位浙江天力建设集团有限公司送样人蔡月成QSY2325接样日期：2015-06-26工程名称湖州市教育局湖州市仁北小学工程二标段综合楼、专业教学楼工程编号7280检测日期：2015-07-01见证单位浙江东南建设管理有限公司见证人金杰JZ0277检测性质:见证检测检测单位地址湖州市吴兴区和谐路288号邮政编号313000联系电话:(0572)2090551样品编号WM1500002检测项目中空玻璃露点样品名称中空玻璃试件尺寸510mm×360 mm规格型号mm 6 Low-E+12A+6mm玻璃品种浮法玻璃样品序号露点温度℃标准要求单项评定样品序号露点温度℃标准要求单项评定1-45＜-40℃符合9-50＜-40℃符合2-50符合10-50符合3-45符合11-45符合4-50符合12-45符合5-50符合13-50符合6-50符合14-50符合7-45符合15-45符合8-50符合检测依据GB/T11944-2012《中空玻璃》主要仪器RD-III型中空玻璃露点仪检测结论该样品所检项目符合GB/T11944-2012《中空玻璃》技术要求。
2008年二级建造师建筑工程真题及答案D3．阳台改为幼儿室外活动场地，栏板的高度应至少增加( )m。
A．O．05 B．0．10 C．0．20 D．0．30 4．拆除广告牌，是为了悬挑梁能够满足( )要求。
A．适用性B．安全性C．耐疲劳性D．耐久性5．在阳台端头梁栏板上加挂灯箱广告牌会增加悬挑梁的( )。
A．扭矩和拉力B．弯矩和剪力C．扭矩和剪力D．扭矩和弯矩8．根据本工程混凝土强度等级的要求，主体/来源考试大/混凝土的( )应大于或等于30 MPa，且小于35MPa。
A．立方体抗压强度B．轴心抗压强度C．立方体抗压强度标准值D轴心抗压强度标准值9．空心砖砌筑时，操作人员反映砂浆过于干稠不好操作，项目技术人员提出的技术措施中正确的是( )。
A．适当加大砂浆稠度，新拌砂浆保证在3h内用完B．适当减小砂浆稠度，新拌砂浆保证在2h内用完C．适当加大砂浆稠度，新拌砂浆保证在2h内用完D．适当减小砂浆稠度，新拌砂浆保证在3h内用完10．内部各层营业空间的墙、柱面若采用木质材料装饰，则现场阻燃处理后的木质材料每种应取( )m2检验燃烧性能。
A．2 C．4 C．8 D．12场景(三)某施工单位承接了北方严寒地区一幢钢筋混凝土建筑工程的施工任务。
该工程基础埋深一6．5m，当地枯水期地下水位一7．5 m，丰水期地下水位-5．5 m。
施工过程中，施工单位进场的一批水泥经检验其初凝时间不符合要求，另外由于工期要求很紧，施工单位不得不在冬期进行施工，直至12月30日结构封顶，而当地Il、12月的日最高气温只有一3℃。
在现场检查时发现，部分部位的安全网搭设不符合规范要求，但未造成安全事故。
当地建设主管部门要求施工单位停工整顿，施工单位认为主管部门的处罚过于严厉。
根据场景(三)，回答下列问题。
11．本工程基础混凝土应优先选用强度等级≧42．5的( )。
A．矿渣硅酸盐水泥B．火山灰硅酸盐水泥C．粉煤灰硅酸盐水泥D．普通硅酸盐水泥12．本工程在I1月、l2月施工时，不宜使用的外加剂是( )。

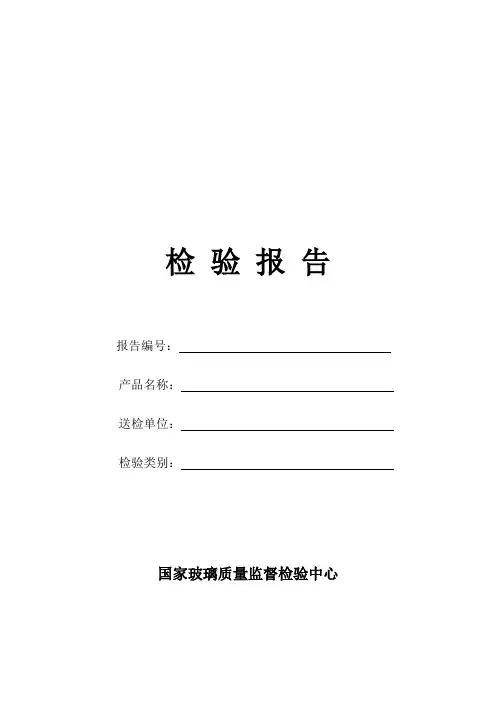

检验报告报告编号：产品名称：送检单位：检验类别：国家玻璃质量监督检验中心国家玻璃质量 报告编号：检 验 报 告监督检验中心 共2页 第1页编写： 审核： 批准：样品名称 夹层玻璃型号 受检单位 检验类别 委托检验生产单位样品等级 抽样者 抽（送）样日期 抽样基数样品状态 完好 规格数量 生产日期检验依据GB9962-1999 检验项目性能检验结论经检验，该夹层玻璃符合GB9962-1999《夹层玻璃》标准中Ⅱ-1类的技术要求。
样品合格。
（检验单位公章） 年 月 日 部分复制检验报告无效备注国家玻璃质量监督检验中心检验报告附页报告编号：类别：Ⅱ-1类夹层玻璃共2页第2页客户编码样品规格（mm）检验项目GB9962-1999标准要求样品编号检验结果单项结论耐热性距边部或裂缝超过13mm处不允许产生影响使用的气泡或其它缺陷。
1～33块试样均未产生影响使用的气泡或其它缺陷合格耐湿性试验后超出原始边15mm、新裂口25mm、裂口10mm处不能产生气泡或其它缺陷4～63块试样均未产生气泡或其它缺陷合格耐辐照性透光率响度减少率不大于10%，不可产生显著变色、气泡及浑浊现象。
7～9透光率相对减少率分别为0.8%、0.7%、0.9%，3块试样均未产生显著变色、气泡及浑浊现象。
合格落球冲击剥离性能1040g钢球从1200mm高度自由落下，6块试样只允许一块胶层断裂或因玻璃脱落而暴漏。
玻璃未破坏，提升高度冲击直至玻璃破坏，仍不破坏，换2260g球；钢化夹层玻璃供需双方商定。
10～152块试样1500mm高度破坏，2块试样1900mm高度破坏，2块试样2400mm高度破坏，夹层均未断裂、未暴露。
合格散弹袋冲击性能散弹袋1200mm高度冲击试样不破坏或试样破坏后部分不可产生使直径75mm的球自由通过开口。
16～194块试样1200mm高度冲击均未破坏，胶层未断裂。
合格检验室主任：检验员：日期：年月日。

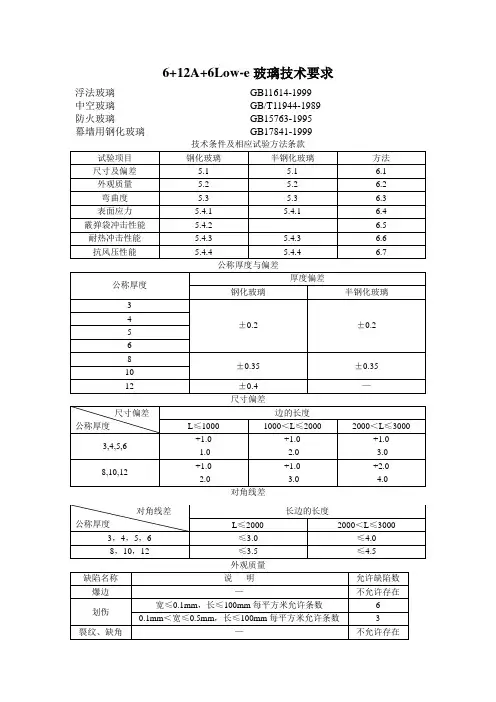

6+12A+6Low-e玻璃技术要求
浮法玻璃GB11614-1999
中空玻璃GB/T11944-1989 防火玻璃GB15763-1995
幕墙用钢化玻璃GB17841-1999
对角线差
弯曲度
表面应力
耐热冲击性能
中空玻璃：
1、玻璃不能有自爆，钢化玻璃需做热浸均质处理，且处理时间不低于8小时，基片选用台玻或南玻优质汽车级玻璃原片，离线Low-e 镀膜玻璃，颜色不能有色差；
2、玻璃四周必须进行精磨边处理；
3、丁基胶德国柯梅林；
4、结构胶采用白云“SS911“双道密封或杭州之江“JS-6800”、“JS-8800”；
5、中空玻璃冲氩气，间隔铝条必须连续折弯，品牌为奥地利李赛克，为确保玻璃品质生产厂家须拥有封闭的中空合片生产车间,包括铝型材附框打胶及养护费用;
6、送到临沂久隆国际工地落地价，，开具增值税发票；
7、层间梁部位采用Low-e玻璃+彩釉玻璃，保持外观的一致性。

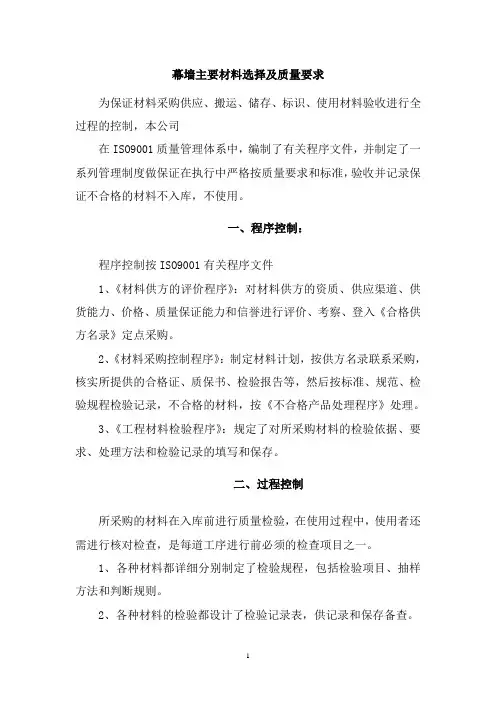

幕墙主要材料选择及质量要求为保证材料采购供应、搬运、储存、标识、使用材料验收进行全过程的控制，本公司在ISO9001质量管理体系中，编制了有关程序文件，并制定了一系列管理制度做保证在执行中严格按质量要求和标准，验收并记录保证不合格的材料不入库，不使用。
一、程序控制：程序控制按ISO9001有关程序文件1、《材料供方的评价程序》：对材料供方的资质、供应渠道、供货能力、价格、质量保证能力和信誉进行评价、考察、登入《合格供方名录》定点采购。
2、《材料采购控制程序》：制定材料计划，按供方名录联系采购，核实所提供的合格证、质保书、检验报告等，然后按标准、规范、检验规程检验记录，不合格的材料，按《不合格产品处理程序》处理。
3、《工程材料检验程序》：规定了对所采购材料的检验依据、要求、处理方法和检验记录的填写和保存。
二、过程控制所采购的材料在入库前进行质量检验，在使用过程中，使用者还需进行核对检查，是每道工序进行前必须的检查项目之一。
1、各种材料都详细分别制定了检验规程，包括检验项目、抽样方法和判断规则。
2、各种材料的检验都设计了检验记录表，供记录和保存备查。
3、为了达到上述两项的工作落实，本公司还制订了质量检验制度，约束责任人的行为，纳入考核。
4、所有材料都必须有出厂合格证，质保书和质检报告。
5、接受监理工程师和业主的检验监督。
三、一般要求1、我司保证本工程幕墙选用材料均按照“合同”的要求去执行，并保证所使用的材料符合JGJ102－2003及JGJ133－2001现行国家标准关于幕墙材料使用的有关规定等。
2、我司保证用于本工程的材料均为符合合同规定及施工设计要求的，其来源均为国家批准生产的正规厂家并获监理工程师的批准，质量和性能符合相关现行国家规范以及现行产品标准并满足本工程要求，并按照相应的材料标准和试验规格进行材料性能试验或质量检验，附有真实的出厂合格证和质量检测报告，进口材料必须附有报关手续及商检报告证书，以确认材料的质量与其他材料的配合性，不合格材料或未经批准的材料绝不使用。

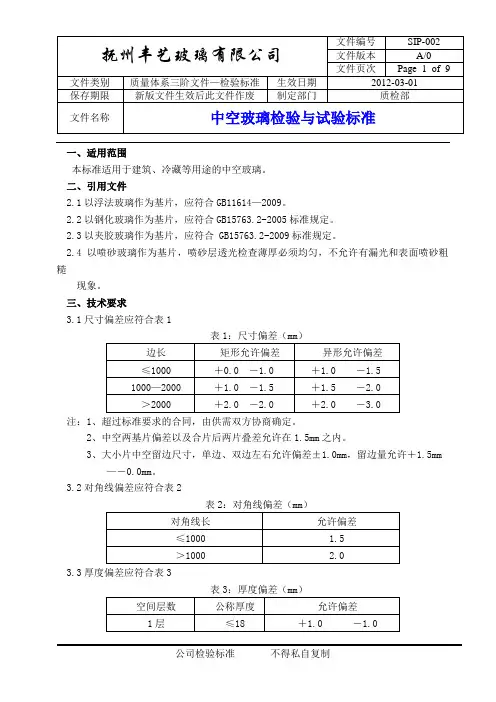

一、适用范围本标准适用于建筑、冷藏等用途的中空玻璃。
二、引用文件2.1以浮法玻璃作为基片，应符合GB11614—2009。
2.2以钢化玻璃作为基片，应符合GB15763.2-2005标准规定。
2.3以夹胶玻璃作为基片，应符合 GB15763.2-2009标准规定。
2.4以喷砂玻璃作为基片，喷砂层透光检查薄厚必须均匀，不允许有漏光和表面喷砂粗糙现象。
三、技术要求3.1尺寸偏差应符合表1注：1、超过标准要求的合同，由供需双方协商确定。
2、中空两基片偏差以及合片后两片叠差允许在1.5mm之内。
3、大小片中空留边尺寸，单边、双边左右允许偏差±1.0mm，留边量允许＋1.5mm—－0.0mm。
3.2对角线偏差应符合表23.3厚度偏差应符合表33.4中部内凹陷应符合表4注：6mm铝条的中空玻璃凹陷值应不大于1.5mm。
3.5干燥剂3.5.1灌充满铝框。
3.5.2从桶中取出部分干燥剂后，必须立即将桶盖好封严。
3.5.3从干燥剂灌装开始起，至该部分铝框全部封好胶为止的时间不得超过1小时。
3.5.4取出未用完的干燥剂严禁倒回原干燥剂桶，取出超过1小时的干燥剂不允许继续使用，只有通过烘烤处理后才能使用。
3.6铝框3.6.1铝框上不允许有水、油或其它污染物。
3.6.2铝框表面不允许氧化、发白。
3.6.3铝框不允许有间断缺孔现象，折弯后出现裂角的不允许使用。
3.7封胶3.7.1丁基胶压片后应封满铝框与玻璃的接触面，包括角部，其宽度允许偏差±1.2mm，不允许间断。
3.7.2聚硫胶a、向里漏胶超过铝框不允许大于1.0mm。
b、封胶宽度（从铝框外缘起测量）为3.0—4.0mm。
c、外密封胶必须封满,但不允许高出玻璃边。
d、明显的混胶不均匀不得生产,已封胶的必须返修。
e、固化：表面正常固化时间≤8小时。
少量区段未正常固化的必须于24小时内硬化。
f、密封胶返修时，必须先将玻璃表面残留胶清除干净，方可补胶。
g、不同厂家的胶严禁混用。
幕墙玻璃更换施工方案为了使幕墙玻璃施工更换安全顺利进行、根据工程实际情况、编制玻璃更换施工方案、是为更好的操控施工整个过程、以确保施工的安全。
一、施工准备（一）技术准备1、施工方案确定施工方案确定。
在对破碎玻璃现场勘查时、处了现场成品保护外、还要对现场及楼顶勘查、确保具备施工条件、1层施工下方是否有停靠车里及行人、若有停靠车辆应及时和安保部门联系协调、确保具备施工条件后方可施工。
（二）材料及机具的准备1、主要材料的质量检查6LOW-E+12A+6钢化中空玻璃、玻璃尺寸是否正确、特别要注意检查玻璃在储存、运输过程中是否有磕碰、崩边的玻璃绝不能安装、并应及时通知厂方重新加工。
2、铝合金构件材质是否符合设计要求、构件是否平直、加工尺寸空距位置是否精准。
（三）主要施工机具检查1、玻璃拆除安装的工具检查、特别是对玻璃吸盘性能的检查、若发现吸盘有吸不牢、脱落、应及时更换、以确保施工的安全。
（四）幕墙玻璃的拆除安装1、破碎幕墙玻璃的拆除、幕墙玻璃拆除是玻璃更换施工中技术难度较大的一项工作、除了充分掌握原有幕墙的结构外、还要具备丰富的工作经验。
因为原有幕墙玻璃一破碎、若不小心有可能破碎玻璃碎片的坠落而砸坏其它部位的玻璃、特别是玻璃面积过大、其幕墙玻璃拆除难度更大一点。
2、原有玻璃的拆除、对易破碎的玻璃表面用胶带粘贴、以确保玻璃碎片不会坠落下去、而从四周把碎玻璃轻轻拨开、使用吸盘把原有碎玻璃整块取下放到安全桶里、清理完玻璃四周碎渣、用壁纸刀将玻璃四周密封胶清除、取出胶缝里的泡沫棒、用六角扳手卸掉胶缝里的铝合金玻璃固定件、外边四个施工人员用吸盘、吸住玻璃、里边三人也用吸盘吸住玻璃、里外同时向上托、玻璃上口向外、底下向房间里、慢慢向下滑、直到安全落地、里边的人用手扶住玻璃、外边的人顺着窗户进来、将玻璃安全运到地下二层。
3、对碎玻璃的铝合金框架进行拆除、用双组份玻璃结构胶将玻璃和铝合金框架粘接到一块、玻璃结构胶固化时间是2个小时、玻璃结构胶固化后、清除玻璃表面、安全运到施工现场。
玻璃幕墙使用维护说明书第一条为保证玻璃幕墙在正常使用和维护下，到达其设计使用年限，特制定玻璃幕墙使用维护说明书。
第二条依据《建筑结构可靠度设计统一标准》、GB50068和《玻璃幕墙工程技术标准》JGJ02-2003的规定，玻璃幕墙属于易于替换的结构件，玻璃幕墙设计使用年限为25年。
第三条玻璃幕墙设计基准取为50年。
1、本工程玻璃幕墙抗震按7度设防。
2、本工程玻璃幕墙玻璃采用〔6LOW-E+12A+6〕mm厚双钢化中空玻璃、8LOW-E+12A+8〕mm厚双钢化中空玻璃。
3、本工程点式配件，采用250系列驳接件，材料304。
第四条玻璃幕墙使用耐候性材料，除不锈钢外，均进行外表处理。
1、本工程使用的铝合金材料，可视面均氟碳喷涂处理。
2、本工程使用的钢材材料为Q235B。
第五条本工程玻璃幕墙采用：1、双钢化LOW-E中空玻璃2、双钢化夹胶玻璃第六条本工程玻璃幕墙采用：隐框玻璃幕墙。
第七条玻璃幕墙防雷采用金属杆件与已和主体防雷体系连通的埋件连接的方式。
第八条玻璃幕墙层间防火隔断采用在 1.5mm厚镀锌铁板上设置100mm厚防火棉。
第九条玻璃幕墙为围护构件，不能承担建筑物上〔除玻璃幕墙自重以外的〕竖向荷载。
第十条玻璃幕墙周围建筑物改扩建时，应将风环境改变对玻璃幕墙的影响进行评估，并根据评估结果采取相应的措施。
第十一条玻璃幕墙在设计的规定下正常使用，并且特别注意以下事项：1、不得在玻璃幕墙上施加设计以外的任何荷载。
点式玻璃雨棚的支承装置只用来支承幕墙玻璃和玻璃承受的风荷载、雪荷载或地震作用，不应在支承装置上附加其它设备和重物。
2、进行室内装修时，室内装修分格应与幕墙杆件协调〔不得在玻璃部分分格〕，并且与玻璃幕墙杆件间留变形缝，用密封材料填缝，不得紧靠幕墙杆件。
3、不得在玻璃幕墙外表上设霓虹灯、招牌及广告。
4、窗帘盒不得固定在玻璃幕墙上，窗帘应距玻璃幕墙一定距离，窗帘材料应为纯棉，不能使用化纤材料。
5、在距玻璃幕墙2m范围内不得敷设埋入地下的上、下管道及其它金属管线，以防止雷击。
