【CN209299241U】基于微波光子转换和平衡零拍探测的微波接收机【专利】

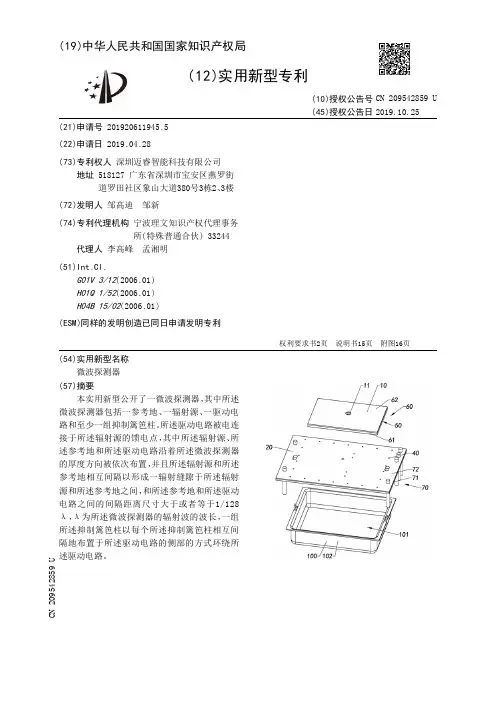

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920611945.5(22)申请日 2019.04.28(73)专利权人 深圳迈睿智能科技有限公司地址 518127 广东省深圳市宝安区燕罗街道罗田社区象山大道380号3栋2、3楼(72)发明人 邹高迪　邹新　(74)专利代理机构 宁波理文知识产权代理事务所(特殊普通合伙) 33244代理人 李高峰　孟湘明(51)Int.Cl.G01V 3/12(2006.01)H01Q 1/52(2006.01)H04B 15/02(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称微波探测器(57)摘要本实用新型公开了一微波探测器，其中所述微波探测器包括一参考地、一辐射源、一驱动电路和至少一组抑制篱笆柱。

所述驱动电路被电连接于所述辐射源的馈电点，其中所述辐射源、所述参考地和所述驱动电路沿着所述微波探测器的厚度方向被依次布置，并且所述辐射源和所述参考地相互间隔以形成一辐射缝隙于所述辐射源和所述参考地之间，和所述参考地和所述驱动电路之间的间隔距离尺寸大于或者等于1/128λ，λ为所述微波探测器的辐射波的波长，一组所述抑制篱笆柱以每个所述抑制篱笆柱相互间隔地布置于所述驱动电路的侧部的方式环绕所述驱动电路。

权利要求书2页 说明书15页 附图16页CN 209542859 U 2019.10.25C N 209542859U权　利　要　求　书1/2页CN 209542859 U1.一微波探测器，其特征在于，包括：一参考地；一辐射源，其中所述辐射源具有一馈电点；一驱动电路，其中所述驱动电路被电连接于所述辐射源的所述馈电点，其中所述辐射源、所述参考地和所述驱动电路沿着所述微波探测器的厚度方向被依次布置，并且所述辐射源和所述参考地相互间隔以形成一辐射缝隙于所述辐射源和所述参考地之间，和所述参考地和所述驱动电路之间的间隔距离尺寸大于或者等于1/128λ，λ为所述微波探测器的辐射波的波长；以及至少一组抑制篱笆柱，其中一组所述抑制篱笆柱以每个所述抑制篱笆柱相互间隔地布置于所述驱动电路的侧部的方式环绕所述驱动电路。

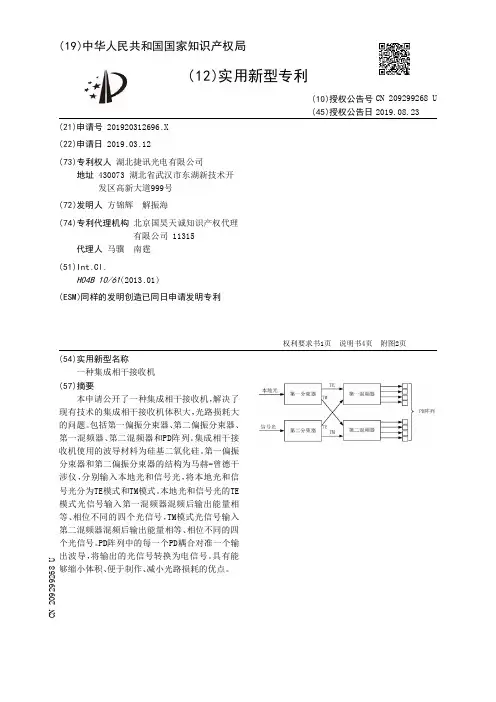

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920312696.X(22)申请日 2019.03.12(73)专利权人 湖北捷讯光电有限公司地址 430073 湖北省武汉市东湖新技术开发区高新大道999号(72)发明人 方锦辉　解振海　(74)专利代理机构 北京国昊天诚知识产权代理有限公司 11315代理人 马骥　南霆(51)Int.Cl.H04B 10/61(2013.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种集成相干接收机(57)摘要本申请公开了一种集成相干接收机，解决了现有技术的集成相干接收机体积大，光路损耗大的问题。

包括第一偏振分束器、第二偏振分束器、第一混频器、第二混频器和PD阵列。

集成相干接收机使用的波导材料为硅基二氧化硅。

第一偏振分束器和第二偏振分束器的结构为马赫-曾德干涉仪，分别输入本地光和信号光，将本地光和信号光分为TE模式和TM模式。

本地光和信号光的TE模式光信号输入第一混频器混频后输出能量相等、相位不同的四个光信号，TM模式光信号输入第二混频器混频后输出能量相等、相位不同的四个光信号。

PD阵列中的每一个PD耦合对准一个输出波导，将输出的光信号转换为电信号。

具有能够缩小体积、便于制作、减小光路损耗的优点。

权利要求书1页 说明书4页 附图2页CN 209299268 U 2019.08.23C N 209299268U权　利　要　求　书1/1页CN 209299268 U1.一种集成相干接收机，其特征在于，包括第一偏振分束器、第二偏振分束器、第一混频器、第二混频器和PD阵列；所述集成相干接收机使用的波导材料为硅基二氧化硅；所述第一偏振分束器和第二偏振分束器的结构为马赫-曾德干涉仪，分别输入本地光和信号光，将所述本地光和信号光分为TE模式和TM模式；所述本地光和信号光的TE模式光信号输入第一混频器混频后输出能量相等、相位不同的四个光信号，TM模式光信号输入第二混频器混频后输出能量相等、相位不同的四个光信号；所述PD阵列中的每一个PD耦合对准所述第一混频器和第二混频器中的一个输出波导，将所述第一混频器和第二混频器输出的光信号转换为电信号。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920697992.6(22)申请日 2019.05.16(73)专利权人 内蒙古大学地址 010021 内蒙古自治区呼和浩特市赛罕区大学西路235号(72)发明人 魏永峰　李想　盛萌萌　刘晓丽　(74)专利代理机构 合肥市泽信专利代理事务所(普通合伙) 34144代理人 方荣肖(51)Int.Cl.H01P 1/18(2006.01)(54)实用新型名称一种基于光谱处理的微波光子射频移相器(57)摘要本实用新型公开了一种基于光谱处理的微波光子射频移相器，该移相器包括壳体、光信号产生装置、移相装置以及光电转化装置。

光信号产生装置包括激光发射器、基座以及转盘。

移相装置包括光谱分离元件和硅基液晶机构，硅基液晶机构包括二维硅基液晶阵列以及多个输出端口。

光谱分离元件用于将激光发射器发出的光信号分离成波长不同的多条衍射光线，二维硅基液晶阵列用于接收多条衍射光线。

多个输出端口用于接收从二维硅基液晶阵列调制后的拍频光波。

光电转化装置包括均呈矩阵排列的多个光耦合器以及多个光电探测器。

本实用新型满足了多方向光线射入的要求，有效抑制光子射频移相器的相位噪声，实现光子射频移相功能，可实现任意角度的扫描。

权利要求书2页 说明书8页 附图15页CN 209571530 U 2019.11.01C N 209571530U1.一种基于光谱处理的微波光子射频移相器，其特征在于，其包括：壳体(1)；光信号产生装置；移相装置，其用于对所述光信号产生装置产生的光信号进行移相；以及光电转化装置，其用于将所述移相装置移相后的光信号转化为射频信号；其特征在于，所述光信号产生装置包括激光发射器(2)、基座(3)以及转盘(4)；转盘(4)转动安装在容纳槽(6)中，且部分露于容纳槽(6)的上方；激光发射器(2)安装在转盘(4)上，并位于基座(3)的上方；所述移相装置包括光谱分离元件和硅基液晶机构，所述硅基液晶机构包括二维硅基液晶阵列(7)以及多个输出端口(9)；所述光谱分离元件安装在壳体(1)的侧壁上，并用于按光谱将激光发射器(2)发送的光信号分离成波长不同的多条衍射光线，使光谱分量不同的衍射光线投射在二维硅基液晶阵列(7)中每行的不同像素点上，光谱分量相同的衍射光线投射在二维硅基液晶阵列(7)中每列的不同像素点上；多个输出端口(9)均安装在壳体(1)中，并用于接收从二维硅基液晶阵列(7)调制后的拍频光波；所述光电转化装置包括均呈矩阵排列的多个光耦合器(10)以及多个光电探测器(11)；多个光耦合器(10)安装在壳体(1)中；多个光电探测器(11)分别与多个光耦合器(10)对应，并位于多个光耦合器(10)形成的阵列的同一侧；每个光耦合器(10)用于光谱耦合其中两个输出端口(9)输出的拍频光波，每个光电探测器(11)用于将对应的光耦合器(10)的耦合信号光电转换成所述射频信号。

专利名称：一种基于微波光子滤波器的光纤光栅传感解调方法和装置
专利类型：发明专利
发明人：付宏燕,何赛灵
申请号：CN200910097871.9
申请日：20090420
公开号：CN101539438A
公开日：
20090923
专利内容由知识产权出版社提供
摘要：本发明涉及一种基于微波光子滤波器的光纤光栅传感解调方法和装置。

本发明方法采用啁啾光纤光栅不等臂萨尼亚克环结构，利用其对电信号的滤波作用，将传感布拉格光纤光栅的波长漂移量转换为特定频率电信号的强度变化量，从而将波长信息解调出来。

实现该方法的装置包括宽带光源、三端口光环形器、传感布拉格光纤光栅、电光调制器、光纤放大器、萨尼亚克环、光电探测器、电功率计，3－dB四端口光纤耦合器的两个端口通过两段光纤与线性啁啾光纤光栅的两端光连接，另两个端口作为萨尼亚克环的输入端口和输出端口。

本发明将光纤光栅的波长变化量转化为调制电信号的功率变化量，从而对调制的电信号进行功率检测，大大降低了解调系统的成本和复杂度。

申请人：浙江大学
地址：310027 浙江省杭州市西湖区浙大路38号
国籍：CN
代理机构：杭州求是专利事务所有限公司
代理人：杜军
更多信息请下载全文后查看。

专利名称：微波光子双波段雷达探测方法及微波光子双波段雷达
专利类型：发明专利
发明人：张方正,郭清水,潘时龙,赵二毛,周沛
申请号：CN201810548911.6
申请日：20180531
公开号：CN108761398A
公开日：
20181106
专利内容由知识产权出版社提供
摘要：本发明公开了一种微波光子双波段雷达探测方法，用两个不同的中频线性调频信号对光载波进行保留正负二阶边带的偏振复用调制，在所得到的调制光信号的两个正交偏振态上分别生成只保留正负二阶边带的光载线性调频信号；将所述调制光信号转换为电信号后，将其中所含两个波段的四倍频线性调频信号分离开，分别作为雷达探测信号向目标发射；同时，将目标反射的两个波段电信号合为一路后，以所述调制光信号作为参考光信号，对合路后电信号进行光域的变频和去斜处理，得到两个分别携带目标信息的中频信号，并从中提取出目标信息。

本发明还公开了一种微波光子双波段雷达。

本发明同时具有微波光子技术和双波段雷达技术的优势，且实现结构简单，探测效率高。

申请人：南京航空航天大学
地址：210000 江苏省南京市江宁区将军大道29号
国籍：CN
代理机构：北京德崇智捷知识产权代理有限公司
代理人：杨楠
更多信息请下载全文后查看。
