空气压缩机的选择原则及其选型步骤压缩机是一种工业生产中的通用型机械设备，广泛地应用于石油、化工、电力冶金、矿山、建筑、轻工、制药、民用和国防各部门，在国民经济中占有重要的地位。
因此，合理选择适合工艺生产配置需求的机型至关重要，可以大力降低压缩机的购置成本，对节约能耗、提高产量、减轻企业负担、增加企业收入巨头十分重大的意义。
空气压缩机介绍空气压缩机（英文为aircompressor）简称空压机，是以环境空气为原料，将原动机（通常是电动机）的机械能转换为气体压力能的机器，以满足生产工艺所需要的压力。
压缩机的分类很多，按照工作原理可分为容积式压缩机和速度式压缩机。
速度型主要有离心式和轴流式两种基本型式。
速度型压缩机的工作原理是提高气体分子的运动速度，使气体分子具有的动能转化为气体的压力能，从而提高压缩空气的压力。
空气压缩机的选择原则所谓合理选压缩机，就是要综合考虑压缩机组和压缩机站的投资与运行费用等综合性的技术经济指标，使之符合经济、安全、适用的原则。
具体来说，有以下几个方面：1、必须满足生产工艺所需要的流量和压力的要求，即要求压缩机的运行工况点（装置特性曲线与压缩机的性能曲线的交点）经常保持在高效区间运行，这样既省动力又不易损坏机件。
2、所选择的压缩机既要体积小、重量轻、造价便宜，又要具有良好的特性和较高的效率。
3、具有良好的抗喘振性能，运行平稳、寿命长。
4、结构简单，操作方便，配件易于购置。
5、所选择压缩机站，工程投资少，运行费用低。
空气压缩机的选择主要依据为启动系统的工作压力和流量。
气源的工作压力应比气动系统中的最高工作压力高20%左右，因为要考虑供气管道的沿程损失和局部损失。
如果系统中某些地方的工作压力要求较低，可以采用减压阀来供气。
空气压缩机的额定排气压力分为低压（0.7~1.0Mpa）、中压（1.0~10MPa）、高压（10~100Mpa）和超高压（100Mpa以上），可根据实际需求来选择。
双机双级螺杆式制冷压缩机组选型手册Screw Compressor Unit with Double Compressors and Double Stages☐先进技术本地方案☐大容量低噪音☐第四代高效齿型☐超级密封☐高可靠性高效率☐自主创新专利产品产品简介我公司揉和普通双级压缩散系统和单机双级压缩机组各自的优点，设计开发出了一种新型双机双级螺杆式制冷压缩机组，已申请了多项专利（发明专利：200710051853.8；实用新型专利：200720084155.3；外观设计专利：200630170618.9）。
双机双级螺杆式制冷压缩机组由一台低压级螺杆压缩机、一台高压级螺杆压缩机、两台电动机、一个卧式油分离器、一套供油系统和油泵、一套微电脑控制系统、一台中间冷却器等部件组成。
双机双级螺杆式制冷压缩机组具备结构紧凑，占地面积小、傻瓜式操作、系统简单、制冷效率高等特点。
该机组制冷循环为改进的两级压缩一级节流中间不完全冷却循环，采用两级过冷，容积比配置灵活，制冷效率高，二十多种规格，四种基本外形，在-40℃/+35℃工况下，制冷系数比单机带经济器压缩机组提高约32%，比单机双级压缩机组提高约13%，全微机触摸屏控制，操作简单方便，是-30℃～-55℃低温制冷领域首选产品。
产品特点与普通双级压缩散系统相比具有以下特点：1.将双级压缩系统机组化，占地面积小，操作及控制简单。
其占地面积与单机双级压缩机组相当，大大小于双级压缩散系统。
2.低压级不配单独的油分离器与油冷却器，机组结构紧凑，同时，机组注油量大大减少，极大地减少系统操作、运行、维护费用。
3.通过机组的内部结构和控制，可保证低压级配用比双级散系统低压级更小的电机,而不必考虑其启动。
4.机组是一个较完整的系统，独立性强，可单台独立使用，也可多台并联使用，在多台双级压缩机组组成的系统中，不会因高压级、低压级中的某一台故障而导致整个系统瘫痪。
5.采用西门子PLC实现整个双级压缩机组的全自动控制，并可实现与手动控制的无扰动切换。

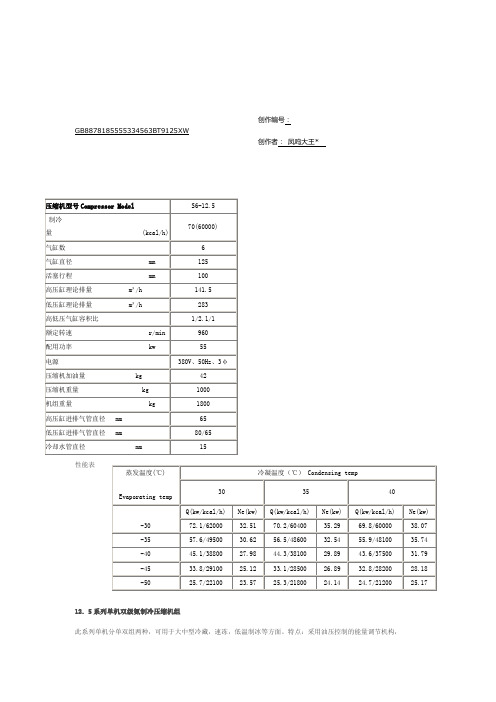

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*性能表此系列单机分单双组两种，可用于大中型冷藏，速冻，低温制冰等方面。
特点：采用油压控制的能量调节机构，可变更高低压的容积比。
结构紧凑，操作方便，运行安全可靠，易于维修，另部件通用性强，可使用R717，R2 2或R12为制冷剂。
性能：此系列制冷压缩机系高速多缸活塞式结构，皆由压缩机，电机、仪表板、安全保护装置及钢制公共底盘所组成。
应用范围：12.5系列活塞式单级制冷压缩机广泛用于石油、化工、纺织、医药、水产、商业、食品制冰等低温领域。
技术参数性能表备注：冷凝温度：30℃，蒸发温度：-15℃，过冷度：5℃使用条件：冷凝温度不高于40℃蒸发温度不高于5℃最大压力差不大于1.4MP(14kgf/cm2)排气温度不高于150℃8S-12.5性能表R7172L-12.5A 4V-12.5A 6W-12.5A 8S-12.5A 气缸排列形式L V W VV气缸数目 2 4 6 8气缸直径mm 125 125 125 125活塞行程mm 100 100 100 100定额转速转/分960 960 960 960活塞行程容积m3/h 142 283 424 566传动方式直联直联直联制冷量调节范围% 100.50 100.66.33 100.75. 50.25 吸气管直径mm 65 80 100 125出气管直径mm 65 65 80 100 冷却水管直径mm 15 15 15 15 压缩机加油量Kg 24 36 42 50压缩机重量Kg 500 750 1000 1100 机组重量Kg 1000 1700 2500 2700创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*。

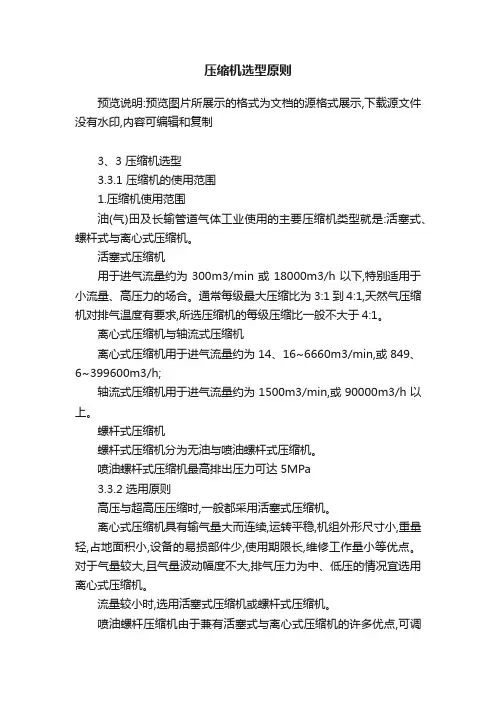

压缩机选型原则预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制3、3 压缩机选型3.3.1 压缩机的使用范围1.压缩机使用范围油(气)田及长输管道气体工业使用的主要压缩机类型就是:活塞式、螺杆式与离心式压缩机。
活塞式压缩机用于进气流量约为300m3/min或18000m3/h以下,特别适用于小流量、高压力的场合。
通常每级最大压缩比为3:1到4:1,天然气压缩机对排气温度有要求,所选压缩机的每级压缩比一般不大于4:1。
离心式压缩机与轴流式压缩机离心式压缩机用于进气流量约为14、16~6660m3/min,或849、6~399600m3/h;轴流式压缩机用于进气流量约为1500m3/min,或90000m3/h以上。
螺杆式压缩机螺杆式压缩机分为无油与喷油螺杆式压缩机。
喷油螺杆式压缩机最高排出压力可达5MPa3.3.2 选用原则高压与超高压压缩时,一般都采用活塞式压缩机。
离心式压缩机具有输气量大而连续,运转平稳,机组外形尺寸小,重量轻,占地面积小,设备的易损部件少,使用期限长,维修工作量小等优点。
对于气量较大,且气量波动幅度不大,排气压力为中、低压的情况宜选用离心式压缩机。
流量较小时,选用活塞式压缩机或螺杆式压缩机。
喷油螺杆压缩机由于兼有活塞式与离心式压缩机的许多优点,可调范围宽,操作平稳。
活塞式压缩机采用多台安装,一般为3~4台,以便万一某台机组检修时,不致严重影响装置的生产。
离心式压缩机一般不考虑备用。
螺杆式压缩机一般也不设备用,但就是目前国内产品质量还不过硬,而当选用国外机组时考虑到对机组可靠性的要求,有时也考虑设备用机组。
选用一台大的离心式压缩机比用两台小的更经济,两台50%能力的小的离心式压缩机比一台100%能力的大的压缩机贵30~50%,而且两台压缩机并车操作也比较困难,因此在长输管道以外的装置设计上应采用一台大的而不采用两台小的。
3.3.3 订货资料油(气)田及长输管道气体工业用压缩机一般来说应就是用户先提出要求,制造厂根据要求提供压缩机型号规格,然后由用户比较选择。
3。

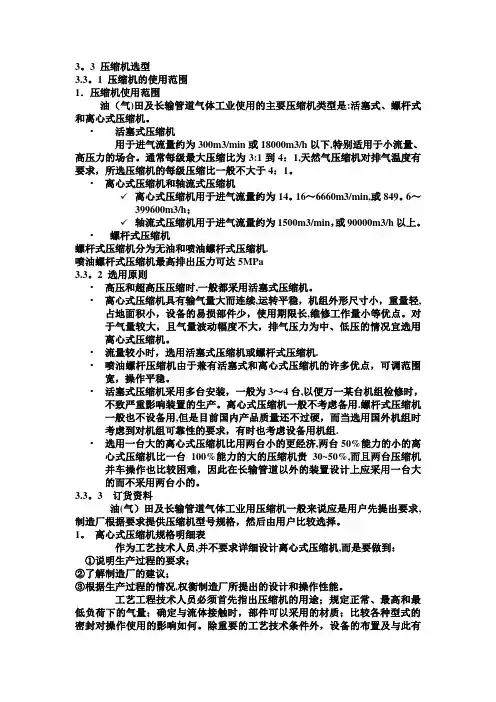

3 压缩机选型3.3。
1 压缩机的使用范围1．压缩机使用范围油（气)田及长输管道气体工业使用的主要压缩机类型是:活塞式、螺杆式和离心式压缩机。
•活塞式压缩机用于进气流量约为300m3/min或18000m3/h以下,特别适用于小流量、高压力的场合。
通常每级最大压缩比为3:1到4：1,天然气压缩机对排气温度有要求，所选压缩机的每级压缩比一般不大于4：1。
•离心式压缩机和轴流式压缩机✓离心式压缩机用于进气流量约为14。
16～6660m3/min,或849。
6～399600m3/h；✓轴流式压缩机用于进气流量约为1500m3/min，或90000m3/h以上。
•螺杆式压缩机螺杆式压缩机分为无油和喷油螺杆式压缩机.喷油螺杆式压缩机最高排出压力可达5MPa3.3。
2 选用原则•高压和超高压压缩时,一般都采用活塞式压缩机。
•离心式压缩机具有输气量大而连续,运转平稳，机组外形尺寸小，重量轻,占地面积小，设备的易损部件少，使用期限长,维修工作量小等优点。
对于气量较大，且气量波动幅度不大，排气压力为中、低压的情况宜选用离心式压缩机。
•流量较小时，选用活塞式压缩机或螺杆式压缩机.•喷油螺杆压缩机由于兼有活塞式和离心式压缩机的许多优点，可调范围宽，操作平稳。
•活塞式压缩机采用多台安装，一般为3～4台,以便万一某台机组检修时，不致严重影响装置的生产。
离心式压缩机一般不考虑备用.螺杆式压缩机一般也不设备用,但是目前国内产品质量还不过硬，而当选用国外机组时考虑到对机组可靠性的要求，有时也考虑设备用机组.•选用一台大的离心式压缩机比用两台小的更经济,两台50%能力的小的离心式压缩机比一台100%能力的大的压缩机贵30~50%,而且两台压缩机并车操作也比较困难，因此在长输管道以外的装置设计上应采用一台大的而不采用两台小的。
3.3。
3 订货资料油(气）田及长输管道气体工业用压缩机一般来说应是用户先提出要求,制造厂根据要求提供压缩机型号规格，然后由用户比较选择。
压缩机选型原则电冰箱压缩机均采用全封闭式压缩机。
对于冰箱厂，一般无制造冰箱压缩机的能力，只能在进行电冰箱设计时，直接根据设计任务书所提出的制冷量的大小从已有产品中选择压缩机。
压缩机选型时，主要的参考资料是各种压缩机的全性能曲线。
全性能曲线如图6-1 8所示。
图中t0为蒸发温度，tk为冷凝温度。
作图时，过冷温度和吸气温度由制造厂决定，压缩机制造厂提供每种型号压缩机的全性能曲线。
用全性能曲线选择压缩机的方法如下：①通过制冷系统的热力计算，求出在计算工况tk、t0时的制冷量；②参照各种压缩机的全性能曲线，选择压缩机。
所选用的压缩机应满足计算工况下的制冷量，并应有高的制冷系数，同时要顾及产品的质量，价格和安装尺寸。
2、压缩机选型案例继续前一节BCD-168冰箱的设计，为该冰箱选择合适的压缩机。
前面已经计算得出BCD-168冰箱的热负荷为35.4W，这种制冷量的压缩机选择性很大，可以选择COP在1.7以上的高效压缩机，但价格相对较高，也可以选择COP和价格都相对较低的压缩机。
本书选择黄石东贝R600a冰箱压缩机，该厂出产的压缩机参数表如表所示。
压缩机的选择首先要确定压缩机的开机时间比，并根据开机时间比折算制冷量，最后依照制冷量和COP选择合适的压缩机。
（1）开机时间比η确定开机时间比指的是压缩机的开机时间占总的冰箱制冷时间的比率，也称运行系数，一般压缩机在32℃环境下合适的开机时间比是30~35%，在38%环境温度下开机时间比一般在45~50%左右。
（2）压缩机选取本案例在32℃环境温度下选择开机时间比为35%，则压缩机在35%的开机时间内要完成35.4W的制冷量，所以压缩机的额定制冷量Q:Q=35.4/0.35=101W即应该按照101W的制冷量选择压缩机。
根据表，在101W制冷量范围的有S65CY、SU60CY、SZ60CY几种型号，其COP分别为1.35、1.6、1.72，本文选择COP为1.6的SU60CY压缩机，其制冷量100W。

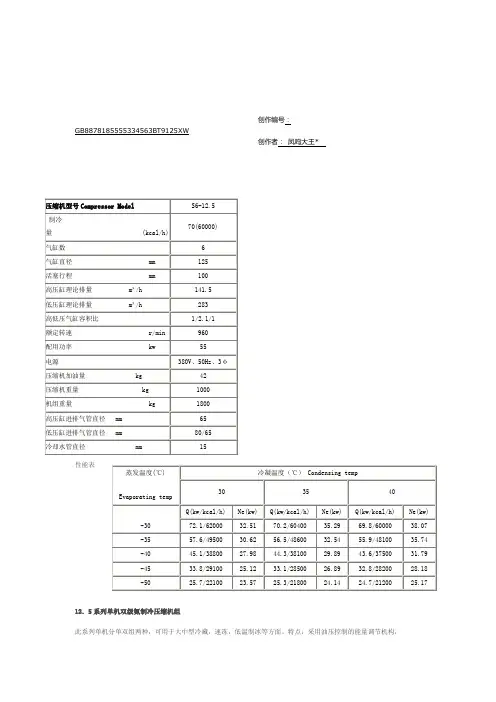

性能表12．5系列单机双级氨制冷压缩机组此系列单机分单双组两种，可用于大中型冷藏，速冻，低温制冰等方面。
特点：采用油压控制的能量调节机构，可变更高低压的容积比。
结构紧凑，操作方便，运行安全可靠，易于维修，另部件通用性强，可使用R717，R22或R12为制冷剂。
性能：此系列制冷压缩机系高速多缸活塞式结构，皆由压缩机，电机、仪表板、安全保护装置及钢制公共底盘所组成。
应用范围：12.5系列活塞式单级制冷压缩机广泛用于石油、化工、纺织、医药、水产、商业、食品制冰等低温领域。
技术参数性能表备注：冷凝温度：30℃，蒸发温度：-15℃，过冷度：5℃使用条件：冷凝温度不高于40℃蒸发温度不高于5℃最大压力差不大于1.4MP(14kgf/cm2)排气温度不高于150℃8S-12.5性能表R7172L-12.5A 4V-12.5A 6W-12.5A 8S-12.5A气缸排列形式L V W VV气缸数目 2 4 6 8气缸直径mm 125 125 125 125活塞行程mm 100 100 100 100定额转速转/分960 960 960 960活塞行程容积m3/h 142 283 424 566传动方式直联直联直联制冷量调节范围% 100.50 100.66.33 100.75. 50.25 吸气管直径mm 65 80 100 125出气管直径mm 65 65 80 100冷却水管直径mm 15 15 15 15压缩机加油量Kg 24 36 42 50压缩机重量Kg 500 750 1000 1100机组重量Kg 1000 1700 2500 2700。
3、3 压缩机选型3.3.1 压缩机的使用范围1.压缩机使用范围油(气)田及长输管道气体工业使用的主要压缩机类型就是:活塞式、螺杆式与离心式压缩机。
•活塞式压缩机用于进气流量约为300m3/min或18000m3/h以下,特别适用于小流量、高压力的场合。
通常每级最大压缩比为3:1到4:1,天然气压缩机对排气温度有要求,所选压缩机的每级压缩比一般不大于4:1。
•离心式压缩机与轴流式压缩机✓离心式压缩机用于进气流量约为14、16~6660m3/min,或849、6~399600m3/h;✓轴流式压缩机用于进气流量约为1500m3/min,或90000m3/h以上。
•螺杆式压缩机螺杆式压缩机分为无油与喷油螺杆式压缩机。
喷油螺杆式压缩机最高排出压力可达5MPa3.3.2 选用原则•高压与超高压压缩时,一般都采用活塞式压缩机。
•离心式压缩机具有输气量大而连续,运转平稳,机组外形尺寸小,重量轻,占地面积小,设备的易损部件少,使用期限长,维修工作量小等优点。
对于气量较大,且气量波动幅度不大,排气压力为中、低压的情况宜选用离心式压缩机。
•流量较小时,选用活塞式压缩机或螺杆式压缩机。
•喷油螺杆压缩机由于兼有活塞式与离心式压缩机的许多优点,可调范围宽,操作平稳。
•活塞式压缩机采用多台安装,一般为3~4台,以便万一某台机组检修时,不致严重影响装置的生产。
离心式压缩机一般不考虑备用。
螺杆式压缩机一般也不设备用,但就是目前国内产品质量还不过硬,而当选用国外机组时考虑到对机组可靠性的要求,有时也考虑设备用机组。
•选用一台大的离心式压缩机比用两台小的更经济,两台50%能力的小的离心式压缩机比一台100%能力的大的压缩机贵30~50%,而且两台压缩机并车操作也比较困难,因此在长输管道以外的装置设计上应采用一台大的而不采用两台小的。
3.3.3 订货资料油(气)田及长输管道气体工业用压缩机一般来说应就是用户先提出要求,制造厂根据要求提供压缩机型号规格,然后由用户比较选择。
