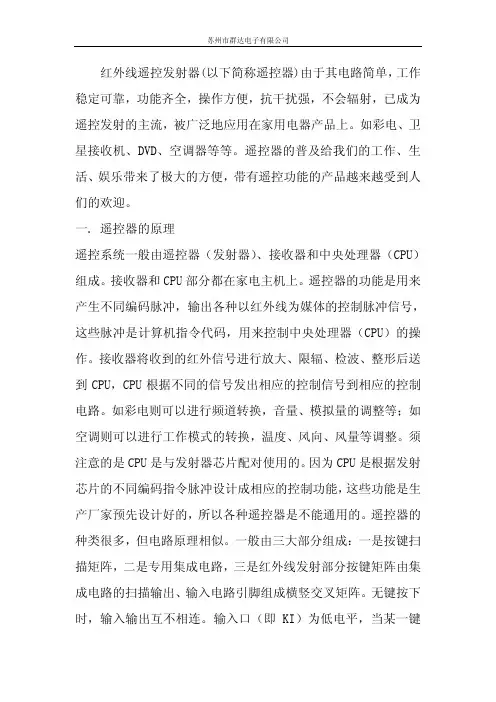

红外线遥控发射器(以下简称遥控器)由于其电路简单，工作稳定可靠，功能齐全，操作方便，抗干扰强，不会辐射，已成为遥控发射的主流，被广泛地应用在家用电器产品上。
如彩电、卫星接收机、DVD、空调器等等。
遥控器的普及给我们的工作、生活、娱乐带来了极大的方便，带有遥控功能的产品越来越受到人们的欢迎。
一. 遥控器的原理遥控系统一般由遥控器（发射器）、接收器和中央处理器（CPU）组成。
接收器和CPU部分都在家电主机上。
遥控器的功能是用来产生不同编码脉冲，输出各种以红外线为媒体的控制脉冲信号，这些脉冲是计算机指令代码，用来控制中央处理器（CPU）的操作。
接收器将收到的红外信号进行放大、限辐、检波、整形后送到CPU，CPU根据不同的信号发出相应的控制信号到相应的控制电路。
如彩电则可以进行频道转换，音量、模拟量的调整等；如空调则可以进行工作模式的转换，温度、风向、风量等调整。
须注意的是CPU是与发射器芯片配对使用的。
因为CPU是根据发射芯片的不同编码指令脉冲设计成相应的控制功能，这些功能是生产厂家预先设计好的，所以各种遥控器是不能通用的。
遥控器的种类很多，但电路原理相似。
一般由三大部分组成：一是按键扫描矩阵，二是专用集成电路，三是红外线发射部分按键矩阵由集成电路的扫描输出、输入电路引脚组成横竖交叉矩阵。
无键按下时，输入输出互不相连。
输入口（即KI）为低电平，当某一键按下时，相应的输入口即将输出信号送至输入口，使专用集成电路得知哪一个按键被按下。
每一只按键对应一组编码。
如NEC6121集成电路共有32组不同的编码，NEC6122集成电路则有64组不同的编码。
在实际使用中，当两键同时按下时，不输出信号。
当然，也有一些电路特设“双键”，当指定的双键按下时，它会发出一种指定的信号。
（二）遥控器专用集成电路遥控器专用集成电路（俗称发射块）是遥控器的核心部分。
一般情况下，一种型号的电路只对应一种格式。
所谓格式，就是数据码“1”和“0”的高低电平的脉宽及组成方式。

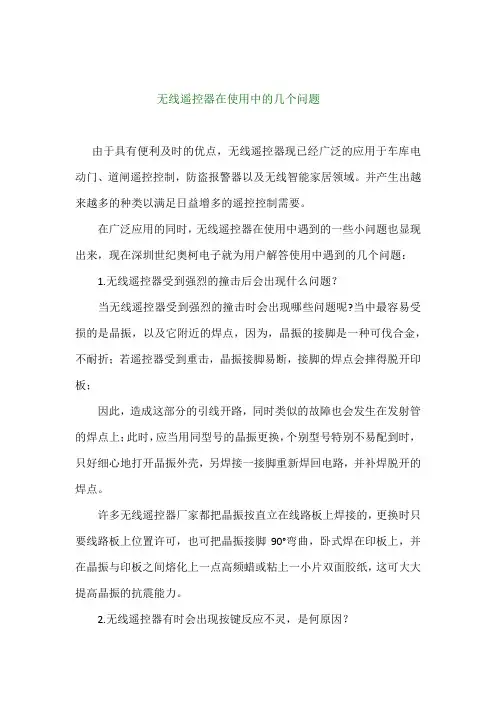

无线遥控器在使用中的几个问题由于具有便利及时的优点，无线遥控器现已经广泛的应用于车库电动门、道闸遥控控制，防盗报警器以及无线智能家居领域。
并产生出越来越多的种类以满足日益增多的遥控控制需要。
在广泛应用的同时，无线遥控器在使用中遇到的一些小问题也显现出来，现在深圳世纪奥柯电子就为用户解答使用中遇到的几个问题：1.无线遥控器受到强烈的撞击后会出现什么问题？当无线遥控器受到强烈的撞击时会出现哪些问题呢?当中最容易受损的是晶振，以及它附近的焊点，因为，晶振的接脚是一种可伐合金，不耐折；若遥控器受到重击，晶振接脚易断，接脚的焊点会摔得脱开印板；因此，造成这部分的引线开路，同时类似的故障也会发生在发射管的焊点上；此时，应当用同型号的晶振更换，个别型号特别不易配到时，只好细心地打开晶振外壳，另焊接一接脚重新焊回电路，并补焊脱开的焊点。
许多无线遥控器厂家都把晶振按直立在线路板上焊接的，更换时只要线路板上位置许可，也可把晶振接脚90°弯曲，卧式焊在印板上，并在晶振与印板之间熔化上一点高频蜡或粘上一小片双面胶纸，这可大大提高晶振的抗震能力。
2.无线遥控器有时会出现按键反应不灵，是何原因？为什么有时候无线遥控器会出现按键反应不灵的原因何在呢？首先我们要做的是先用检测器判断是哪几个按键无效，通常是几个使用率较高的按键。
然后就是用尖镊子短路印板上键盘的触点，可以发现印制线路之间的过线是用碳膜积沉印刷，在长期使用中易牙路；因此造成该键盘附近走线开路。
找到故障过线，用多股线中的一股镀上锡，轻轻刮亮过线的端点，用酒精焊液加焊锡给端点镀锡，然后焊好镀锡的导线。
深圳市世纪奥柯电子提醒您：有的时候是电池已经消耗殆尽，用户未及时更换。
因无线遥控器消耗的电流少，电池相对使用时间长造成许多用户长期未换电池；电池腐烂，腐蚀液造成电池夹弹簧锈蚀，电源无供给，无线遥控器不工作。
窗帘无线遥控器超薄二键无线遥控器。

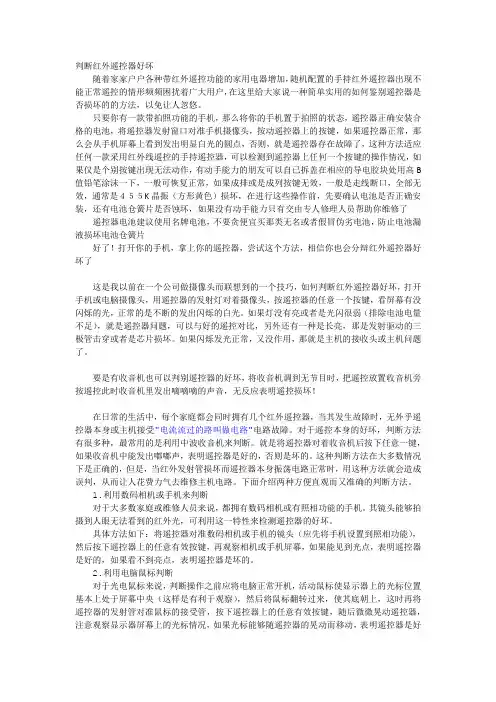

判断红外遥控器好坏随着家家户户各种带红外遥控功能的家用电器增加，随机配置的手持红外遥控器出现不能正常遥控的情形频频困扰着广大用户，在这里给大家说一种简单实用的如何鉴别遥控器是否损坏的的方法，以免让人忽悠。
只要你有一款带拍照功能的手机，那么将你的手机置于拍照的状态，遥控器正确安装合格的电池，将遥控器发射窗口对准手机摄像头，按动遥控器上的按键，如果遥控器正常，那么会从手机屏幕上看到发出明显白光的圆点，否则，就是遥控器存在故障了，这种方法适应任何一款采用红外线遥控的手持遥控器，可以检测到遥控器上任何一个按键的操作情况，如果仅是个别按键出现无法动作，有动手能力的朋友可以自已拆盖在相应的导电胶块处用高B 值铅笔涂沫一下，一般可恢复正常，如果成排或是成列按键无效，一般是走线断口，全部无效，通常是４５５K晶振（方形黄色）损坏，在进行这些操作前，先要确认电池是否正确安装，还有电池仓簧片是否蚀坏，如果没有动手能力只有交由专人修理人员帮助你维修了遥控器电池建议使用名牌电池，不要贪便宜买那类无名或者假冒伪劣电池，防止电池漏液损坏电池仓簧片好了！打开你的手机，拿上你的遥控器，尝试这个方法，相信你也会分辩红外遥控器好坏了这是我以前在一个公司做摄像头而联想到的一个技巧，如何判断红外遥控器好坏，打开手机或电脑摄像头，用遥控器的发射灯对着摄像头，按遥控器的任意一个按键，看屏幕有没闪烁的光，正常的是不断的发出闪烁的白光。
如果灯没有亮或者是光闪很弱（排除电池电量不足），就是遥控器问题，可以与好的遥控对比，另外还有一种是长亮，那是发射驱动的三极管击穿或者是芯片损坏。
如果闪烁发光正常，又没作用，那就是主机的接收头或主机问题了。
要是有收音机也可以判别遥控器的好坏，将收音机调到无节目时，把遥控放置收音机旁按遥控此时收音机里发出嘀嘀嘀的声音，无反应表明遥控损坏！在日常的生活中，每个家庭都会同时拥有几个红外遥控器，当其发生故障时，无外乎遥控器本身或主机接受"电流流过的路叫做电路"电路故障。

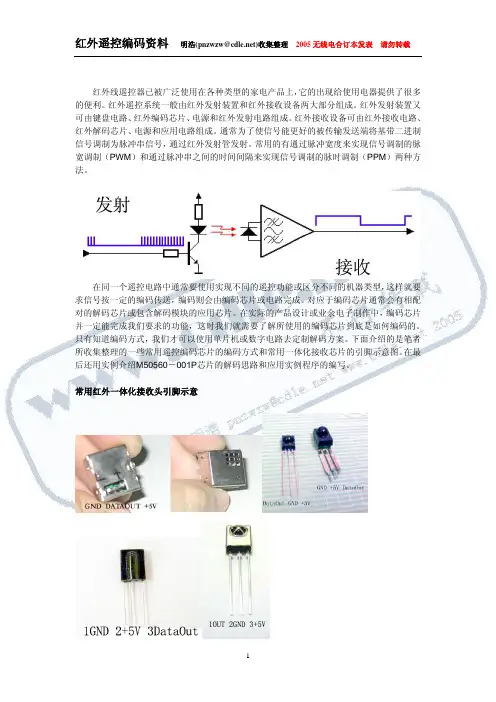

红外线遥控器已被广泛使用在各种类型的家电产品上，它的出现给使用电器提供了很多的便利。
红外遥控系统一般由红外发射装置和红外接收设备两大部分组成。
红外发射装置又可由键盘电路、红外编码芯片、电源和红外发射电路组成。
红外接收设备可由红外接收电路、红外解码芯片、电源和应用电路组成。
通常为了使信号能更好的被传输发送端将基带二进制信号调制为脉冲串信号，通过红外发射管发射。
常用的有通过脉冲宽度来实现信号调制的脉宽调制（PWM）和通过脉冲串之间的时间间隔来实现信号调制的脉时调制（PPM）两种方法。
在同一个遥控电路中通常要使用实现不同的遥控功能或区分不同的机器类型，这样就要求信号按一定的编码传送，编码则会由编码芯片或电路完成。
对应于编码芯片通常会有相配对的解码芯片或包含解码模块的应用芯片。
在实际的产品设计或业余电子制作中，编码芯片并一定能完成我们要求的功能，这时我们就需要了解所使用的编码芯片到底是如何编码的。
只有知道编码方式，我们才可以使用单片机或数字电路去定制解码方案。
下面介绍的是笔者所收集整理的一些常用遥控编码芯片的编码方式和常用一体化接收芯片的引脚示意图。
在最后还用实例介绍M50560－001P芯片的解码思路和应用实例程序的编写。
常用红外一体化接收头引脚示意uPD6121，uPD6122，PT2222，SC6121，HS6222，HS6221载波波形 使用455KHz 晶体，经内部分频电路，信号被调制在37.91KHz ，占空比为3分之1。
数据格式. 数据格式包括了引导码、用户码、数据码和数据码反码，编码总占32位。
数据反码是数据码反相后的编码，编码时可用于对数据的纠错。
注意：第二段的用户码也可以在遥控应用电路中被设置成第一段用户码的反码。
使用455KHz 晶振时各代码所占的时间位定义 用户码或数据码中的每一个位可以是位‘1’，也可以是位‘0’。
区分‘0’和‘1’是利用脉冲的时间间隔来区分，这种编码方式称为脉冲位置调制方式，英文简写PPM 。
四川托普信息技术职业学院毕业设计论文四路无线遥控开关学生姓名：谭刚学生学号： 0902010301专业方向：电子信息工程技术指导老师：王跃进指导单位：电子与通信系2011年11月14 日摘要介绍了一种四路无线遥控开关系统的设计方法，并对该系统的组成结构和工作原理进行了详细的说明。
该系统采用解码芯片对接收到的信号进行解码，本文针对拥有多种家用电器的现代化家庭，设计了一套能够控制多路用电器的无线遥控开关。
本设计采用315M稳频无线电遥控组件及其他外围设备。
组装的遥控开关，可对4路220V 用电器分别开关，也可将印制板上连接继电器各转换触点与220V的条划断，仅利用继电器触点输出去开关或控制其他电路。
该无线遥控开关电路可控制4路开关，可在中短距离（≤30米）内，无需对准用电器按一按遥控器按钮，即可实现多路遥控电源电路接通与断开的目的，不仅适用于一般家庭，而且也适合于各大宾馆、饭店、豪华别墅等场所使用。
无线电遥控器是利用无线射频信号对远方的各种机构进行控制的遥控设备，关键词：继电器；无线电；遥控引言近十几年信息通信领域中，发展最快、应用最广的就是无线通信技术。
而无线通信技术又有着集成化，低功耗，易操作的发展趋势。
目前，一些只由微控制器和集成射频芯片构成的无线通信模块不断推出，这种微功率短距离无线数据传输技术在工业、民用等领域得到应用广泛。
无线射频技术作为本世纪最有发展前景的信息技术之一，已经得到业界的高度重视。
该技术利用射频方式进行非接触双向通信，可以自动识别目标对象并获取相关数据，具有精度高、适应环境能力强、抗干扰强、操作快捷等许多优点。
第1 章设计任务分析1.1 设计要求设计实现四路无线遥控开关，对室内范围内的受控对象进行无线遥控，通信利用无线射频芯片CD4013实现，工作频率433MHz，遥控距离10m以上。
可以对家庭、办公室、商场、酒店、医院、仓库等场所的灯具照明控制和类似用途电器的控制，也可以实现隔墙遥控，在房间可遥控客厅的灯具等。

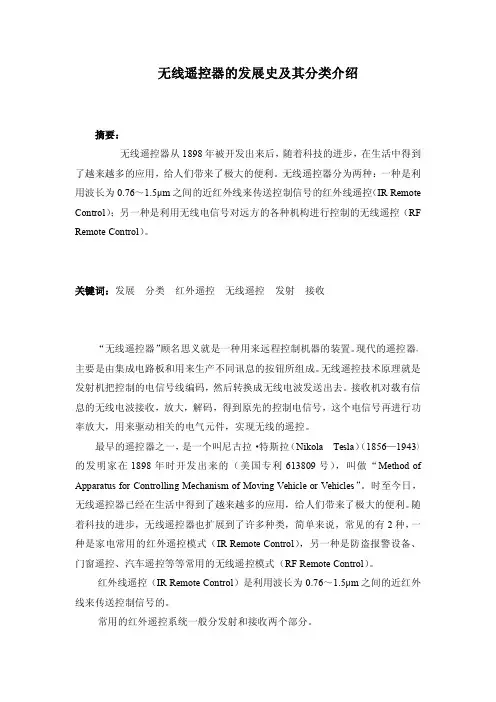

无线遥控器的发展史及其分类介绍摘要：无线遥控器从1898年被开发出来后，随着科技的进步，在生活中得到了越来越多的应用，给人们带来了极大的便利。
无线遥控器分为两种：一种是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的红外线遥控（IR Remote Control）；另一种是利用无线电信号对远方的各种机构进行控制的无线遥控（RF Remote Control）。
关键词：发展分类红外遥控无线遥控发射接收“无线遥控器”顾名思义就是一种用来远程控制机器的装置。
现代的遥控器，主要是由集成电路板和用来生产不同讯息的按钮所组成。
无线遥控技术原理就是发射机把控制的电信号线编码，然后转换成无线电波发送出去。
接收机对载有信息的无线电波接收，放大，解码，得到原先的控制电信号，这个电信号再进行功率放大，用来驱动相关的电气元件，实现无线的遥控。
最早的遥控器之一，是一个叫尼古拉·特斯拉（Nikola Tesla）（1856—1943）的发明家在1898年时开发出来的（美国专利613809号），叫做“Method of Apparatus for Controlling Mechanism of Moving Vehicle or Vehicles”。
时至今日，无线遥控器已经在生活中得到了越来越多的应用，给人们带来了极大的便利。
随着科技的进步，无线遥控器也扩展到了许多种类，简单来说，常见的有2种，一种是家电常用的红外遥控模式（IR Remote Control），另一种是防盗报警设备、门窗遥控、汽车遥控等等常用的无线遥控模式（RF Remote Control）。
红外线遥控（IR Remote Control）是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的。
常用的红外遥控系统一般分发射和接收两个部分。
发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
浙江商业职业技术学院毕业论文红外遥控接收与发射系统毕业论文目录摘要 (1)引言 (3)第一章设计方案 (4)第二章电路设计 (5)§2.1 硬件设计 (5)§2.2 遥控发射部分 (5)§2.2.1 遥控器及遥控芯片概述 (5)§2.2.2 红外遥控发射按键矩阵简介 (9)§2.2.3 芯片控制简介 (11)§2.3 遥控接收解码部分 (12)§2.3.1 单片机最小系统 (12)§2.3.2 红外遥控接收 (13)§2.3.3 LED七段数码管的显示驱动 (14)§2.4 软件系统 (16)第三章制作与调试 (19)第四章测试 (20)第五章展望 (21)参考文献 (22)附录 (23)附录A 红外发射和接收原理图 (23)附录B 实物图 (24)附录C 部分源程序 (25)红外遥控发射与接收系统摘要：本文主要是围绕无线遥控发射、接收系统的相关理论和实践应用进行了研究。
主要内容是根据项目要求，设计无线遥控发射、接收系统，设计出相应的硬件电路和编码、解码方式与元件结构等，详细叙述了系统硬件线路的设计要点和结构以及遥控电路的编码、解码技术。
文中提出了一种通过按键实现多路遥控控制的设计方法，给出了该设计方法详细的原理说明和具体的设计电路。
同时给出了一种独特、详细的系统抗干扰措施和节能措施。
文中设计的电路和控制方法适用于一般的简单遥控系统设计，硬件设计也有一定的实用性和通用性。
关键词：无线遥控调制解调单片机解码Infrared Remote Control Transmitter and Receiver System Abstract:This paper is mainly on the wireless remote control transmitting and receiving system related theory and practice application were studied. Main content is according to the requirements of the project, the design of wireless remote control transmitting and receiving system, and designed the corresponding hardware circuit and encoding, decoding way and element structure, etc, this paper describes the system hardware circuit design essentials and structure and remote circuit encoding, decoding technology. This paper brings forward a new key realization way by remote control design method is presented, the design method and principle of detailed design specific circuit. As a unique and detailed anti-interference measures of energy saving measures and systems. The design of the circuit and control method is applicable to the general simple control system design, hardware design also has certain practical and universal.Key words: Wireless Remote Control, Demodulation,SCM Decoding引言红外线遥控是利用红外线传递控制信号，实现对控制对象的远距离控制的目的。
27MHZ无线电遥控器(10m)图2-2是27MHZ发射机电路原理图，发射机的频率由晶振BC来决定。
由于晶体振荡器的频率稳定度不会低于1/1000000，这个指标对普通用途的遥控器来说已绰绰有余，所以该电路有较高的稳定度。
本电路晶振频率选用27.145MHZ，因为它不用倍频电路，故其图中电源开关即为调制器。
发射机的载波频率也为27.145MHZ。
图2-3是接收机电路原理图，VT1与其外围电路为超再生检波器，L1、C2为输入调谐回路，检波后的音频输出经过VT2、VT3两级低频放大后直接驱动继电器。
C14、C15为电源滤波电容。
为了方便制作，提高成功率，对元器件的选择要有足够的重视。
发射机电路中的元件用如下：高频谐振线圈L1用直径0.5mm漆包线在直5mm的骨架上分两层共绕9圈，在骨架空轴孔内插入直径3mm带螺纹的高频磁芯。
VT1为硅NPN高频小功率管，可用9018或C1815等三极管。
晶振型号采用JA型泛音晶体，立式、卧式均可，频点为27.145MHZ。
天线可用一根0.3~0.4m 长的钢丝或导线。
电源为一节9伏层叠电池。
其余元件如图所示。
接收机电路元件：谐振线圈（电感）L1制作方法同发射机L1，L2为高频阻流线圈，可用色码电感，电感量为22~25uH。
VT1用9018三极管，VT2、VT3用9013三极管，ß同发射机9018一样，应选ß>=200。
继电器型号：JRX-13F,电压6V（DC）。
其余元件如图所示。
调试较为简单，介绍如下：1、发射机发射机焊接后，接好天线，检查无误后接通电源。
如果手头有一台频率计，将频率计满量程档位打至大于30MHZ，并把两根测试夹头夹在一起，形成一个感应测试回路环。
靠近发射机天线（约10~20cm）这是频率计应有数字跳变，并相对稳定。
如果指示数字不是27.145MHZ，可用无感螺丝刀仔细调节电感线圈中的磁芯，直到准确显示在27.14500MHZ频率上。

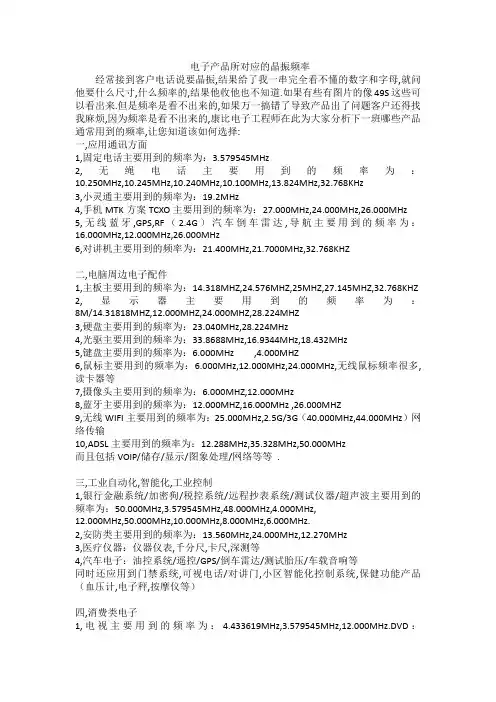

电子产品所对应的晶振频率经常接到客户电话说要晶振,结果给了我一串完全看不懂的数字和字母,就问他要什么尺寸,什么频率的,结果他收他也不知道.如果有些有图片的像49S这些可以看出来.但是频率是看不出来的,如果万一搞错了导致产品出了问题客户还得找我麻烦,因为频率是看不出来的,康比电子工程师在此为大家分析下一班哪些产品通常用到的频率,让您知道该如何选择:一,应用通讯方面1,固定电话主要用到的频率为：3.579545MHz2,无绳电话主要用到的频率为：10.250MHz,10.245MHz,10.240MHz,10.100MHz,13.824MHz,32.768KHz3,小灵通主要用到的频率为：19.2MHz4,手机MTK方案TCXO主要用到的频率为：27.000MHz,24.000MHz,26.000MHz 5,无线蓝牙,GPS,RF（2.4G）汽车倒车雷达,导航主要用到的频率为：16.000MHz,12.000MHz,26.000MHz6,对讲机主要用到的频率为：21.400MHz,21.7000MHz,32.768KHZ二,电脑周边电子配件1,主板主要用到的频率为：14.318MHZ,24.576MHZ,25MHZ,27.145MHZ,32.768KHZ 2,显示器主要用到的频率为：8M/14.31818MHZ,12.000MHZ,24.000MHZ,28.224MHZ3,硬盘主要用到的频率为：23.040MHz,28.224MHz4,光驱主要用到的频率为：33.8688MHz,16.9344MHz,18.432MHz5,键盘主要用到的频率为：6.000MHz ,4.000MHZ6,鼠标主要用到的频率为：6.000MHz,12.000MHz,24.000MHz,无线鼠标频率很多,读卡器等7,摄像头主要用到的频率为：6.000MHZ,12.000MHz8,蓝牙主要用到的频率为：12.000MHZ,16.000MHz ,26.000MHZ9,无线WIFI主要用到的频率为：25.000MHz,2.5G/3G（40.000MHz,44.000MHz）网络传输10,ADSL主要用到的频率为：12.288MHz,35.328MHz,50.000MHz而且包括VOIP/储存/显示/图象处理/网络等等.三,工业自动化,智能化,工业控制1,银行金融系统/加密狗/税控系统/远程抄表系统/测试仪器/超声波主要用到的频率为：50.000MHz,3.579545MHz,48.000MHz,4.000MHz,12.000MHz,50.000MHz,10.000MHz,8.000MHz,6.000MHz.2,安防类主要用到的频率为：13.560MHz,24.000MHz,12.270MHz3,医疗仪器：仪器仪表,千分尺,卡尺,深测等4,汽车电子：油控系统/遥控/GPS/倒车雷达/测试胎压/车载音响等同时还应用到门禁系统,可视电话/对讲门,小区智能化控制系统,保健功能产品（血压计,电子秤,按摩仪等）四,消费类电子1,电视主要用到的频率为：4.433619MHz,3.579545MHz,12.000MHz.DVD：16.9344MHz,27.000MHz.功放：4.500MHz,7.200MHz,12.288MHz.音响：4.500MHz,7.200MHz.机顶盒：27.000MHz,13.500MHz,54.000MHz.遥控器晶振：455E,4.000MHz,32.768KHz. 2,空调主要用到的频率为：4.194304MHz,4.000MHz.3,小家电（厨房类等）：4.000KHz,6.000MHz,4.19430MHz,32.768KHz.4,玩具游戏类（遥控）/游戏机主要用到的频率为：6.000MHz,27.145MHz,27.125MHz,49.860MHz,12.000MHz,24.000MHz,10.000MHz,8.000MHz,48.000MHz.5,PMP,MP4主要用到的频率为：27.000MHz,12.000MHz,24.576MHz,32.768KHZ 6,照相机,摄像机主要用到的频率为：27.000MHz,54.000MHz,36.000MHz.。
27MHZ无线电遥控器(10m)图2-2是27MHZ发射机电路原理图，发射机的频率由晶振BC来决定。
由于晶体振荡器的频率稳定度不会低于1/1000000，这个指标对普通用途的遥控器来说已绰绰有余，所以该电路有较高的稳定度。
本电路晶振频率选用27.145MHZ，因为它不用倍频电路，故其图中电源开关即为调制器。
发射机的载波频率也为27.145MHZ。
图2-3是接收机电路原理图，VT1与其外围电路为超再生检波器，L1、C2为输入调谐回路，检波后的音频输出经过VT2、VT3两级低频放大后直接驱动继电器。
C14、C15为电源滤波电容。
为了方便制作，提高成功率，对元器件的选择要有足够的重视。
发射机电路中的元件用如下：高频谐振线圈L1用直径0.5mm漆包线在直5mm的骨架上分两层共绕9圈，在骨架空轴孔内插入直径3mm带螺纹的高频磁芯。
VT1为硅NPN高频小功率管，可用9018或C1815等三极管。
晶振型号采用JA型泛音晶体，立式、卧式均可，频点为27.145MHZ。
天线可用一根0.3~0.4m 长的钢丝或导线。
电源为一节9伏层叠电池。
其余元件如图所示。
接收机电路元件：谐振线圈（电感）L1制作方法同发射机L1，L2为高频阻流线圈，可用色码电感，电感量为22~25uH。
VT1用9018三极管，VT2、VT3用9013三极管，ß同发射机9018一样，应选ß>=200。
继电器型号：JRX-13F,电压6V（DC）。
其余元件如图所示。
调试较为简单，介绍如下：1、发射机发射机焊接后，接好天线，检查无误后接通电源。
如果手头有一台频率计，将频率计满量程档位打至大于30MHZ，并把两根测试夹头夹在一起，形成一个感应测试回路环。
靠近发射机天线（约10~20cm）这是频率计应有数字跳变，并相对稳定。
如果指示数字不是27.145MHZ，可用无感螺丝刀仔细调节电感线圈中的磁芯，直到准确显示在27.14500MHZ频率上。
摘要盆腔炎治疗仪，利用物理的电、热、磁等生理作用，促进人体神经肌肉组织兴奋和局部血液循环，并有镇痛作用。
盆腔治疗仪对盆腔炎的治疗，具有无副作用和后遗症等优点，在妇科中得到广泛的应用。
因为在治疗过程中需要调整治疗参数，为方便患者自己根据治疗需要适时调整，设计具有无线遥控功能键盘能为患者使用带来极大的方便。
本文正是为解决此问题，提出了盆腔炎治疗仪遥控系统的解决方案。
无线遥控包括发射和接收两部分。
发射部分包括发射电路、编码芯片、键盘电路和电源电路。
接受部分，包括射频接受电路、解码芯片PT2272、起控制作用的单片机AT89S52和起交互作用的显示屏SMC1602A。
发射电路，采用特低功耗超再生原理，工作频率315MHz，433MHz，工作电压DC+3V，调制带宽 10K。
编码芯片采用PT2262，具有4路或6路数据输入，串行编码输出，最多可以发送63个控制指令。
关键字：盆腔治疗仪；无线遥控；PT2262；PT2272；单片机AT89S52；SMC1602A目录第1章绪论 (3)1.1 课题背景 (3)1.2 遥控器原理 (3)1.3 设计任务 (3)1.4 设计的意义 (3)第2章无线遥控原理 (4)2.1 发射电路原理 (4)2.2 接收电路原理 (4)2.3 天线原理 (4)2.3.1 什么是天线 (4)2.3.2 天线的种类 (5)第3章遥控方案设计 (6)3.1 系统设计 (6)3.2 解决方案(一) (7)3.3 解决方案(二) (8)3.4 方案讨论 (9)第4章系统实现 (10)4.1 工具介绍 (10)4.1.1 Protus原理图与仿真 (10)4.1.2 Protel原理图与电路板制作 (10)4.2 器件介绍 (11)4.2.1 发射集成电路 (11)4.2.2 接受集成电路 (12)4.2.3 编码和解码芯片 (13)4.2.4 单片机AT89S52 (13)4.2.5 LCD1602A显示原理 (14)4.3 键盘编码 (15)4.4 系统构架 (16)4.5 程序实现 (16)第5章系统测试 (17)5.1 无线发射接收测试 (17)5.2 程序测试 (18)5.3 系统总体测试 (19)致谢 (19)参考文献 (19)附录 (19)⑴遥控器电路 (19)⑵接收部分电路图 (20)⑶源程序 (21)第1章绪论1.1 课题背景盆腔治疗仪采用物理的电、热、磁等生理作用，具有促进神经肌肉组织兴奋，局部血液循环和镇痛三种重要作用。
咱们此刻利用的遥控器利用的频率都是38KHZ，它是用必然方式对不同的按键进行编码，通过专用的集成电路产生调制波，通过红外线二极管发射出去。
电视机接收以后进行解码再执行相应的动作。
遥控器里确实是几个部件：电源输入电路；键盘输入电路；CPU；起振电路；输出电路。
电源输入电路：电池电压（+3V）通过电池架到电路板，再经电解电容滤波后给CPU和红外二极管供电。
键盘输入电路：胶皮键接触的电路板脸部份，输出按键相应指令信号送到CPU。
CPU：确实是集成块或外围电路元件组成，确实是受到按键相应指令信号后输出相应的信号送给输出电路（给三极管的b极）。
起振电路：2个瓷片电容和1个晶振（445M）组成，它形成一个CPU正常工作的频率供给CPU。
输出电路：由1个三极管和红外二极管组成，三极管的b极收到CPU的指令信号后，按指令信号的不同来操纵红外二极管的导通状态，红外二极管在三极管的操纵下发出不同的红外线信号。
故障检修：1.遥控距离变短：改换红外二极管；2.有的按键不行使：清除面板赃物，改换按键碳面；3.没有动静：测三极管的b极电压，按按键时有电压转变，假设无转变，改换晶振；假设有，测红外二极管的电压，按按键时有电压转变，改换红外二极管；4.以上都正常，CPU损坏，判死刑。
很多电器都采纳红外遥控,那么红外遥控的工作原理是什么呢?第一咱们来看看什么是红外线。
人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。
其中红光的波长范围为～μm；紫光的波长范围为～μm。
比紫光波长还短的光叫紫外线，比红光波长还长的光叫红外线。
红外线遥控确实是利用波长为～μm之间的近红外线来传送操纵信号的。
、经常使用的红外遥控系统一样分发射和接收两个部份。
发射部份的要紧元件为红外发光二极管。
它事实上是一只特殊的发光二极管，由于其内部材料不同于一般发光二极管，因此在其两头施加必然电压时，它便发出的是红外线而不是可见光。
目前大量利用的红外发光二极管发出的红外线波长为940nm左右，外形与一般发光二极管相同，只是颜色不同。
无线电遥控器与红红外遥控器红外遥控器（IR Remote Control）是利用波长为0.76～1.5μm之间的近红外线来传送控制信号的遥控设备。
常用的红外遥控系统一般分发射和接收两个部分。
发射部分的主要元件为红外发光二极管。
它实际上是一只特殊的发光二极管，由于其内部材料不同于普通发光二极管，因而在其两端施加一定电压时，它便发出的是红外线而不是可见光。
目前大量使用的红外发光二极管发出的红外线波长为940nm左右，外形与普通发光二极管相同，只是颜色不同。
接收部分的主要元件为红外接收二极管，一般有圆形和方形两种。
在实际应用中要给红外接收二极管加反向偏压，它才能正常工作，亦即红外接收二极管在电路中应用时是反向运用，这样才能获得较高的灵敏度。
由于红外发光二极管的发射功率一般都较小（100mW左右），所以红外接收二极管接收到的信号比较微弱，因此就要增加高增益放大电路，最近几年大多都采用成品红外接收头。
成品红外接收头的封装大致有两种：一种采用铁皮屏蔽；一种是塑料封装。
均有三只引脚，即电源正（VDD）、电源负（GND）和数据输出（VOUT）。
红外接收头的引脚排列因型号不同而不尽相同，可参考厂家的使用说明。
成品红外接收头的优点是不需要复杂的调试和外壳屏蔽，使用起来如同一只三极管，非常方便。
但在使用时注意成品红外接收头的载波频率。
红外遥控常用的载波频率为38kHz，这是由发射端所使用的455kHz晶振来决定的。
在发射端要对晶振进行整数分频，分频系数一般取12，所以455kHz÷12≈37.9 kHz≈38kHz。
也有一些遥控系统采用36kHz、40kHz、56kHz 等，一般由发射端晶振的振荡频率来决定。
红外遥控的特点是不影响周边环境、不干扰其它电器设备。
由于其无法穿透墙壁，故不同房间的家用电器可使用通用的遥控器而不会产生相互干扰；电路调试简单，只要按给定电路连接无误，一般不需任何调试即可投入工作；编解码容易，可进行多路遥控。
红外线遥控器已被广泛使用在各种类型的家电产品上，它的出现给使用电器提供了很多的便利。
红外遥控系统一般由红外发射装置和红外接收设备两大部分组成。
红外发射装置又可由键盘电路、红外编码芯片、电源和红外发射电路组成。
红外接收设备可由红外接收电路、红外解码芯片、电源和应用电路组成。
信号调制为脉冲串信号，通过红外发射管发射。
常用的有通过脉冲宽度来实现信号调制的脉宽调制（PWM）和通过脉冲串之间的时间间隔来实现信号调制的脉时调制（PPM）两种方法。
在同一个遥控电路中通常要使用实现不同的遥控功能或区分不同的机器类型，这样就要求信号按一定的编码传送，编码则会由编码芯片或电路完成。
对应于编码芯片通常会有相配对的解码芯片或包含解码模块的应用芯片。
在实际的产品设计或业余电子制作中，编码芯片并一定能完成我们要求的功能，这时我们就需要了解所使用的编码芯片到底是如何编码的。
只有知道编码方式，我们才可以使用单片机或数字电路去定制解码方案。
下面介绍的是笔者所收集整理的一些常用遥控编码芯片的编码方式和常用一体化接收芯片的引脚示意图。
在最后还用实例介绍M50560－001P芯片的解码思路和应用实例程序的编写。
常用红外一体化接收头引脚示意uPD6121，uPD6122，PT2222，SC6121，HS6222，HS6221载波波形使用455KHz晶体，经内部分频电路，信号被调制在37.91KHz，占空比为3分之1。
调制频率（晶振使用455KHz时）f CAR = 1/Tc = f OSC/12 ≈ 38KHzf OSC是晶振频率占空比= T1/Tc = 1/3数据格式.数据格式包括了引导码、用户码、数据码和数据码反码，编码总占32位。
数据反码是数据码反相后的编码，编码时可用于对数据的纠错。
注意：第二段的用户码也可以在遥控应用电路中被设置成第一段用户码的反码。
使用455KHz晶振时各代码所占的时间位定义用户码或数据码中的每一个位可以是位‘1’，也可以是位‘0’。
