管道及喷滴灌工程施工方案
- 格式:doc
- 大小:84.50 KB
- 文档页数:20
第1篇一、项目背景滴灌技术作为一种先进的节水灌溉方式,具有节水、节肥、节地、增产等优点,广泛应用于农业、园林、草坪等领域。
为了提高灌溉效率,降低水资源浪费,本项目采用滴灌技术进行施工。
以下是滴灌管施工方案的具体内容。
二、施工准备1. 施工图纸:熟悉施工图纸,了解工程概况、设计要求及施工工艺。
2. 材料设备:准备滴灌管、过滤器、施肥器、阀门、接头、连接件、控制设备等材料设备。
3. 人员组织:成立项目组,明确各岗位职责,确保施工顺利进行。
4. 施工现场:确保施工现场平整、干净,满足施工要求。
三、施工工艺1. 确定灌溉区域:根据作物种植区域,合理划分灌溉区域,确保滴灌管覆盖整个灌溉区域。
2. 地形测量:对灌溉区域进行地形测量,了解地形起伏,为施工提供依据。
3. 地面平整:对灌溉区域进行地面平整,确保地面平整度达到要求,为滴灌管铺设提供基础。
4. 基层铺设:在平整好的地面上铺设基层,基层材料可采用土工布、石子等,以增强滴灌管抗压性能。
5. 滴灌管铺设:按照设计要求,将滴灌管铺设在基层上,注意滴灌管间距、方向及弯曲半径等。
6. 过滤器安装:在滴灌系统入口处安装过滤器,过滤水源中的杂质,保护滴灌系统。
7. 施肥器安装:在滴灌系统中安装施肥器,实现水肥一体化,提高作物产量。
8. 阀门安装:在滴灌系统关键位置安装阀门,实现灌溉区域的独立控制。
9. 连接件连接:将滴灌管、过滤器、施肥器、阀门等设备通过连接件连接在一起,确保系统正常运行。
10. 控制设备安装:安装滴灌控制系统,实现自动化灌溉。
11. 系统调试:对滴灌系统进行调试,确保系统运行稳定、可靠。
四、施工注意事项1. 施工过程中,注意保护滴灌管,避免损坏。
2. 铺设滴灌管时,确保管道平直,避免扭曲。
3. 避免在管道上行走,以免损坏管道。
4. 施工过程中,注意观察滴灌系统运行情况,发现问题及时处理。
5. 施工完成后,对滴灌系统进行试运行,确保系统正常运行。
五、施工进度安排1. 施工前期准备(1周)2. 地面平整(2周)3. 基层铺设(2周)4. 滴灌管铺设(2周)5. 过滤器、施肥器、阀门安装(1周)6. 连接件连接(1周)7. 控制设备安装(1周)8. 系统调试(1周)9. 施工验收(1周)六、质量保证措施1. 选用优质滴灌管材,确保系统使用寿命。
第1篇一、项目背景随着我国农业现代化进程的加快,农业灌溉工程在农业生产中扮演着越来越重要的角色。
灌溉工程不仅能够提高作物产量,还能改善生态环境,促进农业可持续发展。
本项目旨在通过实施灌溉工程施工,提高农田灌溉效率,保障粮食安全,推动农业产业结构调整。
二、工程概况1. 工程名称:XX地区灌溉工程2. 工程地点:XX地区3. 工程规模:XX亩4. 工程内容:渠道开挖、渠道衬砌、建筑物建设、田间灌排系统改造、水质监测等5. 工程投资:XX万元三、施工组织机构1. 施工项目经理:负责全面协调、指挥和监督施工过程中的各项工作。
2. 施工技术负责人:负责施工方案、技术措施、质量标准的制定和实施。
3. 施工安全负责人:负责施工现场安全管理和安全事故处理。
4. 施工材料负责人:负责材料采购、验收、保管和供应。
5. 施工测量员:负责施工现场的测量工作。
6. 施工班组长:负责班组内部施工管理和协调。
四、施工方案1. 施工进度安排(1)渠道开挖:30天(2)渠道衬砌:60天(3)建筑物建设:90天(4)田间灌排系统改造:120天(5)水质监测:30天总计:330天2. 施工工艺(1)渠道开挖1)开挖前,对施工现场进行实地勘察,了解地形、地质、水文等条件,确定开挖方案。
2)开挖过程中,严格按照设计要求,确保渠道尺寸、坡度、弯曲半径等符合规范。
3)开挖过程中,注意边坡稳定,防止坍塌。
4)开挖完成后,对渠道底面进行平整,确保水流顺畅。
(2)渠道衬砌1)选用适宜的衬砌材料,如水泥混凝土、塑料板等。
2)衬砌施工前,对渠道底面进行平整,确保衬砌材料与底面紧密贴合。
3)衬砌施工过程中,严格按照设计要求,确保衬砌厚度、坡度、弯曲半径等符合规范。
4)衬砌完成后,对衬砌面进行抹面,提高防水性能。
(3)建筑物建设1)建筑物设计应充分考虑当地水文、地质、气象等条件,确保建筑物安全、稳定、耐用。
2)建筑物施工过程中,严格按照设计要求,确保结构尺寸、钢筋间距、混凝土强度等符合规范。
喷灌给水工程施工方案一、工程概述喷灌给水工程是指利用机械设备将水稳定、均匀地喷洒到农田或园地的一种灌溉方式。
它不仅可以提高作物的产量和质量,还能减少水资源的浪费,是农业灌溉的一种高效的方式。
喷灌给水工程施工方案需要综合工程地质、气象等因素,合理设计、施工,确保工程的稳定性和有效性。
二、工程设计1. 喷灌系统选择:根据地形和作物生长特点,选择合适的喷灌系统。
常见的有喷头式、喷雾式和滴灌式。
2. 喷灌管道设计:根据农田的大小和形状,合理布置喷灌管道,选择合适的管材和管径。
3. 喷灌泵站设计:根据喷灌系统的水源和水压情况,设计喷灌泵站,确保水能够流到所有需要喷洒的地方。
4. 喷灌控制系统设计:根据各喷灌区域和作物的需水量,设计喷灌控制系统,确保水量的合理利用。
5. 喷灌系统布局:根据农田的地形和作物的需水情况,科学布局喷灌系统,确保喷水的均匀性和覆盖面积。
三、施工准备1. 设备选购:根据工程设计要求,选择合适的喷灌设备,包括喷头、喷雾器、水泵等。
2. 施工人员培训:对施工员工进行专业培训,包括喷灌系统的安装、调试和维护等内容。
3. 材料准备:准备好各种所需的喷灌管道、管件、泵站等材料,确保施工的顺利进行。
4. 现场勘查:对施工区域进行现场勘查,了解地形、土壤情况,确定喷灌系统的布局和安装位置。
四、施工流程1. 喷灌管道敷设:按照设计要求,在农田中进行喷灌管道的敷设,确保管道的平整和牢固。
2. 喷灌泵站安装:根据设计要求,在合适的位置安装喷灌泵站,确保水源和水压的稳定。
3. 喷灌系统安装:根据设计要求,安装各种喷灌系统设备,包括喷头、喷雾器、滴灌管道等。
4. 控制系统安装:安装喷灌控制系统,包括定时器、水表等设备,确保喷灌的自动化和智能化。
5. 调试和试运行:对喷灌系统进行调试和试运行,确保各个喷头均匀喷射、无死角。
五、施工注意事项1. 安全第一:在施工过程中,保证施工人员的安全,严格遵守安全操作规程。
滴灌工程施工方案1. 引言滴灌工程是一种通过滴灌管道将水分逐滴释放到农作物根际区域的灌溉方式。
相比于传统的喷灌和洪灌,滴灌工程具有节水、节能、增产等优势,因此在现代农业中得到广泛应用。
为了确保滴灌工程的高效施工和正常运行,本文将介绍滴灌工程的施工方案。
2. 工程准备在滴灌工程施工之前,需要进行一系列的准备工作,包括技术方案设计、土地准备、设备选型和材料采购等。
2.1 技术方案设计滴灌工程施工前,需要根据具体的农作物种植情况和土地条件,制定滴灌的技术方案。
技术方案应包括滴灌管道布置、滴灌管道尺寸和排水设计等内容。
合理的技术方案设计能够提高滴灌工程的施工效果和农作物的产量。
2.2 土地准备在滴灌工程施工前,需要对农田进行土地准备工作。
首先,对农田进行平整,清除杂草和石块。
其次,确保农田排水良好,避免积水影响滴灌的正常使用。
2.3 设备选型在滴灌工程施工前,需要根据技术方案设计选择合适的滴灌设备。
合适的滴灌设备能够满足农田的灌溉需求,并提高施工的效率和质量。
2.4 材料采购根据技术方案设计和设备选型,需采购滴灌所需的材料,包括滴灌管道、接头、滴头和滴灌控制阀等。
材料的质量和品牌选择直接关系到滴灌工程的使用寿命和效果。
3. 施工步骤滴灌工程施工包括滴灌管道铺装、滴灌器的安装和滴灌系统的连接等步骤,具体步骤如下:3.1 滴灌管道铺装根据技术方案设计,在农田中进行滴灌管道的铺装工作。
首先,在地面标出滴灌管道的布置位置,并进行土地开挖,确保滴灌管道埋设的深度和方向符合要求。
然后,将滴灌管道逐段铺设在开挖的沟槽中,并进行牢固的固定。
3.2 滴灌器的安装在滴灌管道铺装完成后,进行滴灌器的安装工作。
根据技术方案设计,将滴灌器逐个安装在滴灌管道上,保证滴灌器的距离和数量符合要求。
安装滴灌器时,要注意将滴孔朝向植物根部的方向,确保水分能够准确滴向植物根区。
3.3 滴灌系统的连接滴灌器安装完成后,对滴灌系统进行连接。
首先,将滴灌系统的主管与供水源相连接。
果树滴灌喷淋施工方案一、工程概述本工程旨在为我区果树种植园提供高效、节能的滴灌喷淋系统,以满足果树的生长需求,提高产量和品质。
工程将覆盖XX亩果树种植区,预计投资XX万元,工期为XX个月。
二、滴灌系统设计滴灌系统采用地下埋管方式,管道材料选用聚乙烯(PE)管,直径根据流量需求选定。
滴灌带选用内镶式滴灌带,滴头间距根据果树株距和需水量设定,保证水分均匀分布在果树根系附近。
设立首部控制枢纽,包括过滤器、施肥罐、控制阀等设备,保证水源纯净度和施肥均匀性。
三、喷淋系统设计喷淋系统采用地上立式喷头,覆盖半径满足果树树冠范围。
喷头选用旋转式或固定式,根据果园地形和风向选择,确保水分均匀喷洒。
设立水泵和管道系统,提供足够的压力和流量,保证喷淋效果。
四、材料选择与采购管道材料选用质量稳定、耐用的聚乙烯(PE)管,符合国家相关标准。
滴灌带和喷头选用知名品牌,性能稳定可靠,适应果园环境。
其他辅助材料如过滤器、施肥罐等,选用专业制造商生产的产品,保证使用效果。
五、施工流程与步骤施工现场勘察,确定管道路径和喷头位置。
管道沟槽开挖,按照设计要求进行深度和宽度的控制。
管道安装,包括管道连接、固定和试压等步骤。
滴灌带铺设,按照果树株距和需水量进行布置。
喷头安装,根据果园地形和风向进行调试。
系统试运行,检查管道、滴灌带和喷头的运行状况。
六、质量监控与验收施工过程中,定期进行质量检查,确保每个施工环节符合设计要求。
施工完成后,进行系统试运行,检查滴灌和喷淋效果,确保满足果树生长需求。
验收合格后方可投入使用,并定期进行维护和保养。
七、安全施工要求施工现场应设置安全警示标志,确保施工人员和其他人员安全。
施工人员应佩戴安全帽、手套等防护用品,避免受伤。
施工过程中应遵循相关安全规定和操作规程,避免事故发生。
八、工程后期维护定期对管道、滴灌带和喷头进行检查和维修,确保其正常运行。
定期对首部控制枢纽进行清洗和维护,保证水源纯净度和施肥均匀性。

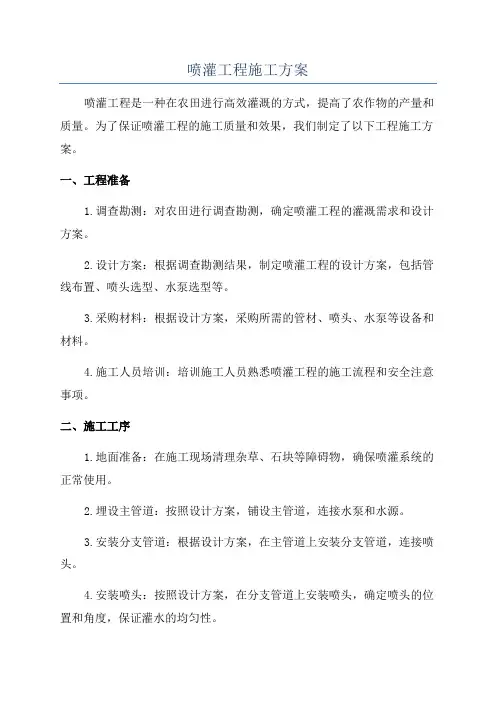

喷灌工程施工方案喷灌工程是一种在农田进行高效灌溉的方式,提高了农作物的产量和质量。
为了保证喷灌工程的施工质量和效果,我们制定了以下工程施工方案。
一、工程准备1.调查勘测:对农田进行调查勘测,确定喷灌工程的灌溉需求和设计方案。
2.设计方案:根据调查勘测结果,制定喷灌工程的设计方案,包括管线布置、喷头选型、水泵选型等。
3.采购材料:根据设计方案,采购所需的管材、喷头、水泵等设备和材料。
4.施工人员培训:培训施工人员熟悉喷灌工程的施工流程和安全注意事项。
二、施工工序1.地面准备:在施工现场清理杂草、石块等障碍物,确保喷灌系统的正常使用。
2.埋设主管道:按照设计方案,铺设主管道,连接水泵和水源。
3.安装分支管道:根据设计方案,在主管道上安装分支管道,连接喷头。
4.安装喷头:按照设计方案,在分支管道上安装喷头,确定喷头的位置和角度,保证灌水的均匀性。
5.安装水泵:根据设计方案,将水泵安装在合适的位置,并进行调试,确保水泵正常工作。
6.连接电源:将水泵连接到电源上,进行功率调整和电气安全检查。
7.灌溉调试:在施工完成后,进行喷灌系统的调试,检查水泵、管道和喷头的工作情况,确保喷灌系统正常工作。
8.疏通管道:在调试完成后,对管道进行疏通,清除可能存在的杂物和堵塞。
三、施工注意事项1.安全第一:施工中要严格遵守安全操作规范,佩戴必要的防护装备,做好施工现场的安全警示标识和防护措施。
2.设备保养:定期对水泵、管道和喷头进行清洗和保养,及时更换磨损或损坏的部件。
3.灌水时间控制:按照农作物的需要和生长状况,合理控制灌溉的时间和水量,避免灌溉过量或不足。
4.节水措施:采用节水喷头、滴灌等技术,减少水的浪费,提高灌溉的效果。
5.定期检查:定期对喷灌系统进行检查和维护,保证系统的正常运行。
检查主要包括水泵、管道、喷头的漏水情况以及灌溉效果等。
通过以上工程施工方案,可以确保喷灌工程的顺利进行,提高农田的灌溉效果,提高农作物的产量和质量。
第1篇一、项目背景随着我国农业现代化进程的加快,灌溉工程在农业生产中的作用日益凸显。
灌溉工程不仅可以提高农作物产量,还可以改善生态环境,促进农业可持续发展。
本方案旨在为某灌溉工程项目提供详细的施工方案,以确保工程顺利进行,达到预期效果。
二、项目概况1. 项目名称:某灌溉工程2. 项目地点:某地区3. 项目规模:灌溉面积XX平方公里4. 项目内容:主要包括水源工程、输水工程、灌溉渠道、建筑物、泵站等。
5. 项目投资:XX万元三、施工组织设计1. 施工组织机构(1)项目经理部:负责整个项目的施工管理工作。
(2)施工队:负责具体施工任务。
(3)技术组:负责施工过程中的技术指导、监督和质量控制。
(4)安全组:负责施工现场的安全管理工作。
2. 施工进度计划根据项目特点,制定合理的施工进度计划,确保工程按期完成。
(1)施工准备阶段:1个月(2)施工阶段:5个月(3)验收阶段:1个月四、施工方案1. 水源工程(1)水源选择:选择水质良好、水量稳定的水源。
(2)水源工程包括:取水口、引水渠、泵站等。
(3)施工方法:采用挖掘机、挖掘船等设备进行施工。
2. 输水工程(1)输水管道:采用PE、PVC等塑料管道,管道直径根据灌溉面积和流量进行设计。
(2)施工方法:采用开挖沟槽、铺设管道、回填压实等工序进行施工。
3. 灌溉渠道(1)渠道形式:采用梯形渠道,渠道底宽、深度根据灌溉面积和流量进行设计。
(2)施工方法:采用挖掘机、挖掘船等设备进行施工,确保渠道顺直、平直。
4. 建筑物(1)建筑物类型:包括节制闸、分水闸、跌水、渡槽等。
(2)施工方法:采用钢筋混凝土、浆砌石等材料进行施工,确保建筑物结构安全、耐久。
5. 泵站(1)泵站类型:采用轴流泵、混流泵等。
(2)施工方法:采用预制、安装等工序进行施工。
五、施工质量控制1. 施工材料:严格按照设计要求,选用优质、合格的施工材料。
2. 施工工艺:严格执行国家相关施工规范和操作规程,确保施工质量。
滴灌系统施工方案滴灌系统施工方案是指通过在农田或园艺场地上设置滴灌管道和设备,实现定量、定时、定点、定向的灌溉。
该方案旨在提高水资源利用率,减少水源的浪费,提高农田和园艺作物的灌溉效率。
下面将从设计、施工、验收等多个方面介绍滴灌系统的施工方案。
一、滴灌系统设计1.场地勘测:对农田或园艺场地进行勘测,确定灌溉区域和土壤状况等相关信息。
2.灌溉需求计算:根据所种植的农作物类型、土壤特性等因素,计算出每天所需的灌溉水量。
3.管道设计:根据场地情况和灌溉需求,设计出合理的滴灌管道布局和管道直径。
4.滴头设备选择:根据作物的灌溉需求和土壤特性等因素,选择合适的滴头设备。
5.控制系统设计:设计灌溉控制系统,实现定时、定量的灌溉。
二、滴灌系统施工1.土壤准备:对场地上的土壤进行处理,确保土壤平整、排水良好。
2.管道敷设:根据设计方案,进行滴灌管道的敷设工作。
首先在场地上进行地面标线,然后进行挖槽、铺设管道等工作。
3.滴头安装:根据设计方案,进行滴头的安装工作。
按照滴头的规格和间距,在管道上进行打孔和安装滴头。
4.阀门和过滤器安装:在主管道上安装阀门和过滤器,用于控制灌溉流量和过滤杂质。
5.灌溉控制系统安装:根据设计方案,进行灌溉控制系统的安装工作。
安装定时器、传感器、阀门等设备,并进行线路的连接和调试。
6.灌溉调试:对滴灌系统进行调试,测试系统的运行情况,确保系统能够正常灌溉。
三、滴灌系统验收1.灌溉效果测试:对滴灌系统进行灌溉效果测试,检测灌水是否均匀、灌溉量是否符合要求。
2.滴头漏水检查:对滴灌系统中的滴头进行漏水检查,确保所有滴头都能正常工作。
3.控制系统测试:对灌溉控制系统进行测试,检查定时器、传感器等设备是否正常运行。
4.监测系统安装:根据需要安装监测系统,用于实时监测滴灌系统运行情况。
5.人员培训:对使用滴灌系统的工作人员进行培训,传授滴灌系统的操作和维护知识。
6.系统验收报告:编写滴灌系统验收报告,记录系统的关键参数和测试结果。
滴灌工程施工技术方案一、工程概况滴灌工程是一种节水、高效、环保的灌溉方式,通过滴水器将水滴滴入土壤,直接滋养植物根系,提高用水利用率,减少水资源浪费。
本方案旨在对滴灌工程施工过程进行全面规划,确保施工质量,实现节水效果。
二、施工前准备工作1.设计确认:根据灌溉水源、作物类型、土壤情况等因素,确定滴灌方案,并编制设计图纸,确保施工按照设计方案进行。
2.材料准备:根据设计方案,采购所需的滴灌器、管道、接头等材料,并进行验收,确保材料质量符合要求。
3.施工人员培训:组织施工人员进行滴灌工程施工技术培训,确保施工人员熟悉滴灌施工工艺,并能够正确操作施工设备。
三、施工过程1.土地准备:根据设计图纸,对灌溉区域进行土地整理,包括清除杂草、杂物,保证土地平整。
2.管道敷设:根据设计方案,进行管道敷设,保证滴灌管道的布局合理、管道连接牢固。
安装过滤器、减压阀等附件,确保滴灌系统的正常运行。
3.滴灌器安装:根据设计方案,将滴灌器安装在相应的位置,确保滴灌量和间距符合作物生长需求。
4.灌溉试验:在完成滴灌系统安装后,进行系统调试和试验灌溉,确保系统稳定运行,并根据灌溉试验结果进行相关调整。
5.系统调整:根据试验灌溉结果,对滴灌系统进行调整,包括灌溉量、滴灌间距等,确保滴灌系统满足作物需水需求。
6.管道固定:对已敷设好的管道进行固定,确保管道不松动,并保持一定的坡度,以便排水。
7.防渗透处理:对土地进行防渗透处理,防止水分流失,提高土壤保水能力。
8.工程验收:在施工完成后,进行滴灌工程的验收,确保施工质量符合要求。
四、施工注意事项1.施工安全:在施工过程中,确保施工人员的人身安全,采取必要的安全防护措施,如佩戴安全帽、防护鞋、手套等。
2.材料质量:对购买的材料进行验收,确保材料质量符合要求,避免使用次品材料导致施工质量差。
3.施工质量:施工过程中,严格按照设计方案和施工要求进行操作,确保施工质量,并保证滴灌系统的正常运行。
滴灌工程施工计划一、项目名称:滴灌系统施工工程二、项目概况:滴灌系统是一种先进的灌溉方式,通过管道将水输送到栽培农作物的具体位置,实现精准灌溉,提高灌溉水利用效率,减少水资源浪费。
本次施工项目旨在为农田引进滴灌系统,提升农作物的产量和质量。
三、项目目标:1. 安装滴灌管道,确保灌溉水能够准确到达作物根部;2. 设计合理的灌溉系统,满足不同农作物生长需要;3. 确保施工质量,提高工程的可持续性和长期效益。
四、施工内容:1. 地面准备:清理施工场地,平整土地,确保施工区域无障碍物;2. 布线设计:根据农田实际情况设计滴灌系统布局图,并确定管道走向;3. 安装管道:安装主干管、支线管和滴灌管,确保安装牢固、连接密封;4. 安装滴灌器:根据植物生长需求,安装不同种类的滴灌器;5. 安装阀门控制器:安装阀门、控制器等设备,实现自动化灌溉控制;6. 调试系统:测试管道连接是否漏水,确认滴灌器工作正常;7. 系统调试:根据灌溉计划设置控制器参数,保证灌溉系统正常运行;8. 项目验收:完成工程后,进行系统测试和验收,确保施工质量符合标准要求。
五、施工流程:1. 地面准备阶段- 清理施工场地,清除大型石块和树根;- 对地表进行平整处理,消除明显高低差。
2. 布线设计阶段- 设计师根据实际情况进行滴灌系统设计,确定管道走向;- 划定主干管、支线管和滴灌管的布置位置。
3. 管道安装阶段- 安装主干管:根据设计要求,先安装主干管,固定在地面或地下;- 安装支线管:连接主干管和滴灌器,确保支线管与主干管连接牢固;- 安装滴灌管:根据植物种植需求,安装滴灌管到指定位置,确保密封性良好。
4. 滴灌器安装阶段- 根据植物种植情况和生长需求,安装不同种类的滴灌器;- 确保滴灌器布置均匀,保证水分均匀分布到植物根部。
5. 控制器设置阶段- 根据农作物的生长需要和灌溉计划,设置阀门和控制器参数;- 调试控制器功能,确保系统可以按时、按量进行灌溉。
管道及喷滴灌工程施工方案一、工程概况本项目的建设任务和规模主要是:管道及配件施工;喷滴灌工程建筑物施工。
二、管道及配件施工1、管道施工程序熟悉图纸和技术资料→测量放线→管槽开挖→管道铺设与安装→管道与设备连接→首部工程安装→试压及冲洗→试运行→竣工验收2、管道施工应具备的条件(1)设计图纸及其他技术文件完整齐全,确认具备施工要求。
(2)临时供水、供电等设施已能满足施工要求。
(3)定的施工计划和方案已确认可行,技术交底和必要的技术培训工作已经完成,并以作记录。
(4)管材、管件及其他设备已备齐,并经检验符合设计要求。
(5)与管道安装有关的施工机具已经就位,且能满足施工技术及进度要求。
3、管道安装的一般规定(1)管道安装前要认真复测管槽、建筑物基坑是否符合图纸要求。
(2)管道安装时,如遇地下水或积水,应采取排水措施。
(3)检查地基的承载能力和稳定性,对不符合设计要求的地方应进行处理,然后再进行安装。
(4)管道穿越公路、沟道等处时,应采取加套管、砌筑涵洞或架空等措施加以保护。
(5)附属设备(如闸阀、水表等)与管道连接后,应垫置加固支撑,避免设备的重量加压在管道上。
(6)管道安装施工过程中,及时填写施工记录并分施工内容进行阶段验收,尤其对一些意外情况的处理应填写清楚。
(7)管道安装工作间断期间,应及时封闭敞开的管口。
(8)管道连接时,应严格按照已定的施工方法和程序进行。
确需变更时,必须经技术主管签字,同意后方可实施,并记录在案。
(9)管道工程完工后,及时整理施工记录,绘制竣工图,编写竣工报告等,以备竣工验收。
4、管槽开挖(1)测量放线按设计图纸要求,将各级管道、建筑物的位置落实到地面上。
用经纬仪、水准仪定出管槽开挖中心线和宽度,用石灰标出开挖线。
在管道中心线上每隔30—50m打桩标记,在管线的转折处、有建筑物和安装附属设备的地方及其他需要标记的地方也要打桩。
绘制管线纵横断面图、建筑物和附属设备基坑开挖详图等。
(2)管槽断面形式和尺寸管槽断面形式根据现场土质、地下水位、管材种类和规格、最大冻土层深度以及施工方法确定。
根据实践经验,管槽的底部开挖宽度一般按下式计算:D≤200mm的管材 B=D+0.3 (7—1)D>200mm的管材 B=D+0.5 (7—2)H≥D+h+0.1 (7—3)式中:B为管槽底部宽度,D为管子的外径,H为管槽的开挖深度, h为最大冻土层深度。
管槽的开挖深度除满足式(7—3)外,还应满足外载结构设计要求,对于PVC管材,其最小深度不能小于0.7m。
管线应尽量避开软弱、不均质地带和岩石地带。
如无法避开,必须进行基础处理。
对于塑料管、钢管、铸铁管或石棉水泥管一般采用原土地即可。
对于松软土或填土应进行夯实,夯实密度应达到设计要求;对于地下水位较高,土层受到扰动时,一般应铺150~200mm的碎石垫层进行处理;对于坚硬岩面可采取超挖,再回填沙土办法来处理。
为方便管道连拉安装,管槽弃土应堆放在管槽的同一侧,最小0.3m以外处。
5、管道系统安装(1)硬塑料管道的连接硬塑料管道的连接形式有扩口承插式、套管式、锁紧接头式、螺纹式、法兰式、热熔焊接式等。
同一连接形式中又有多种方法,不同的连接方法其适用条件、适用范围不同。
因此在选择连接形式、连接方法时,应根据被连接管材的种类、规格、管道系统设计压力、施工环境、连接方法的适用范围、操作人员技术水平等进行综合考虑。
1)扩口承插式连接扩口承插式连接是目前管道灌溉系统中应用最广的一种形式。
其连接方法有:热软化扩口承插连接汗,扩口加密封圈承插连接法和胶接粘合式承插连接法三种。
A 热软化扩口承插连接法。
是利用塑料管材对温度变化灵敏的热软化、冷硬缩的特点,在一定温度的热介质里(或用喷灯)加热,将管子的一端(承口)软化后与另一节管子的一端(插口)现场连接,使两节管子牢固的结合在一起。
接头的适宜承插长度视系统设计工作压力和被连接管材的规格而定。
利用热介质软化扩口,温度比较容易控制,加热均匀,简单易学,但熟练后施工速度较快。
热软化扩口承插连接法的特点:承口不需预先制作,田间现场施工,人工操作,方法简单,易掌握;连接速度快;接头费用低;选用于管道系统设计压力不大于0.15Mpa、管壁厚度不小于2.5mm的同管径光滑管材的连接。
热介质软化扩口安装时,管子的一端为承口,另一端为插口。
将承口长约1.2~1.6倍的公称外径浸入温度为130±5℃的热介质中软化10~20s,再用两把螺丝刀稍微扩口的同时插入被连接管子的插口端。
扩口用设备有加热筒、热介质(多用甘油或机油)、螺丝刀、简易炉具、燃料等,加热装置。
喷灯直接加热法安装前,先将插口端外壁用锉刀加工成一小斜面。
施工时,打开喷灯均匀地加热管子承口端,加热长度约为1.2~1.6倍的公黍外径,待其柔软后,用两把螺丝刀(或其他合适的扩口工具)稍微扩口的同时插入被连接管子的插口端。
加热法的扩口工具有汽油喷灯,螺丝刀等。
B 扩口扣密封圈连接法。
主要适宜于双壁波纹管和用弹性密封圈连接的光滑管材。
管材的承口是在工厂生产时直接形成或生产出管子后再加工制成的,为达到一定的密封压力,插头处套上专用密封橡胶圈。
其特点基本与热软化承插法相同,但接头密封压力有所提高,可用于管道系统设计压力为0.4Mpa(或更高)的光滑、波纹管材的连接,接头密封压力不小于0.5Mpa。
接头连接形式操作步骤:①对于两端等径、平口的管子。
施工前,根据系统设计工作压力和管材的规格来确定承口长度,并先加工承口。
即,将管子的一端浸入温度为130±5℃的热介质中软化(或其他加热方式),再运到施工现场进行连接安装。
②出厂时已有承口的管材,可直接进行现场承插连接。
C 胶接粘合式承插连接法。
是利用粘合剂将管子或其他被连接物胶接成整体的一种应用较广泛的连接方法。
通过在承口端内壁和插头端外壁涂抹粘合材料承插连接管段,接头密封压力较高。
常用的粘合材料有胶接塑料的溶剂、溶液粘合剂和单体或低聚物三大类。
①溶剂粘接,利用溶剂既易溶解塑料又易挥发的特点,把溶剂均匀涂抹在承口内壁和插口外壁上,承插管子并将插口管旋转1/2圈,使两节管子紧紧地粘合在一起。
硬聚氯乙烯常驻用的溶剂有环已酮、四氢呋喃、二氯甲烷等。
②粘合剂是利用与被胶接塑料想同或相似的树脂溶液来进行连接。
硬聚氯乙可用重量比为24%的环已酮、50%的四氢呋喃、12%的二氯甲烷、6%的邻笨二甲酸二辛脂、8%的聚氯乙烯树脂配成的粘合剂进行连接。
与溶剂粘接相比,粘合剂溶液中的树脂可以填塞胶接面上的微小孔隙,从面提高了胶接强度。
另外,由于溶液粘合剂的粘度较纯溶剂大,挥发速度较方便有利。
管道灌溉系统中多采用此法。
③利用单体或低聚物连接时需在所用的单体或低聚物中加入催化剂和促进剂,以使其能在常温或稍微加热的情况下迅速固化。
该种方法除用于硬聚氯乙烯等热塑性塑料的胶接外,还可用于塑料与金属之间的胶接。
粘合剂的品种很多,除市场上出售的代选择外,还可自已配制。
在管道灌溉系统中使用时,应根据被胶接管道的材米、系统设计压力、连接安装难易、固结时间长短等因素来选配全套的粘合剂。
使用粘合剂连接管子时,应注意几点:①被胶接管子的端部要清洁,不能有水分、油污。
②粘合剂要涂抹均匀。
③接头间缝隙较大连接件不能直接进行连接,应先用石棉等物填塞后再进行涂胶连接。
④涂有粘合剂的管子表面发粘时,应及时进行胶接,并稳定一段时间。
⑤固化时间与环境温度有关,使用不同的粘合剂连接,其固化时间也大大不同。
2)套管式连接套管式连接是用专用套将两节管子连接一起,其接头的承压能力不应低于管材的公称压力。
连接时,将两节(段)管子用套管涂抹粘合剂后承插连接。
为固定式套管,接头与管子连接后成为一整体,不易拆卸,接头成本较低;为活接头,接头与管子连接后也成为一整体,但子之间可通过松螺帽来拆卸,接头成本较高,一般多用于系统中需要经常拆卸之处。
3)锁紧接头式连接这种连接方式是将两节(段)管子用接头通过锁紧箍连接在一起,能承受较高的压力。
锁紧接头主要用于塑料管与塑料管之间的连接,锁紧接头则用于塑料管与金属管之间的连接。
锁紧接头式连接多用于粘合剂连接不方便的聚乙烯、聚丙烯等管材以及系统设计压力较高的聚氯乙烯管材的连接。
尤其适宜于厂定生产的单根长度较大的管材连接。
此外,还有相应管径的各种三通、变径管、弯管等代选用。
4)螺纹式连接螺纹式连接多用于管径较小(不大于75mm)、管壁较厚(不小于2.5mm)的管材连接。
其连接形式是将被连接管材一端加工成外螺纹,另一端加工成内螺纹,依次连接。
用螺纹连接的管子,由于管端套丝,其端部的强度有所降低,影响了管道的整体使用压力,选取用时应考虑到这一点。
5)法兰式连接法兰式连接是将管子的两端焊接或热压法兰盘,用螺栓把两节管子连接在一起,两法兰盘间用软质塑料或橡胶垫密封。
法兰式连接适合压力不太高的管道系统,方法简单,连接、拆卸方便。
但由于在生产管材时不便一次将管子两端形成法兰盘,需二次加工,因此在管道灌溉系统中应用不多。
6)热熔焊接式连接热熔焊接式连接是将两节管子对焊在一起,有对接熔接和热空气焊接两种形式。
对接熔接是在两节管子的端面之间用一块电热金属片加热,使管端呈发粘状态,抽出加热片,再在一定的压力下对挤,自然冷却后即牢固结合在一起。
热空气焊接是用热空气把接缝熔溶或用焊条把接缝焊合在一起。
热熔焊接式连接不便于野外施工,工程量较大时不便采用,一般多用于管道的修复。
(2)软管的连接软管的连接方法的揣袖法、套管法、快速接头法等。
1)揣袖法揣袖法就是顺水流方向将前一软管内,插入长度视输水压力的大小决定至不漏水为宜。
该法多用于质地较软的聚乙烯软管的连接,特点是连接方便,不需专用接头或其他材料,但不能拖拉。
连接时,接头应避开地形起伏连大的地段和管路拐弯处。
2)套管法套管法一般用长约15~20cm的硬塑料管作为连接管,将两节软管套接在硬塑料管上,用活动管箍固定,也可用铁丝或其他绳子绑扎。
该法的特点是接头连接方便,承压能力高,拖拉时不易脱开。
3)快速接头法软管的两端分别连接快速接头,用快速接头对接。
该法连接速度快接头密封压力高,使用寿命长,是目前地面移动软管灌溉系统应用最广泛的一种连接方法,但接头价格较高。
全柔性法兰接头是用铸铁法兰1,长螺栓3压紧两只橡胶圈4,以达到连接管段防止漏水的目的。
这种连接方式有弹性和活动的余地。
以上三种接头方式是已定形的接头方式,接头材料均由厂家提供。
对于一般土质,厂家供应时一般按以下比例迫切搭配:全刚性/半柔软性=3/1,半柔软性/全柔软性=4/1。
对于土质复杂的管槽,应根据实际情况增加柔软性或半柔软性接头比例。
A 树脂刚性接头树脂粘接剂有两种。
一种配方为6101号环氧树脂100份,乙二边12份,磷苯二甲酸二丁脂15份;另一种配方为6101号环氧树脂100份,聚酰胺30份。
