AutoCAD工程制图(2008版)习题及答案 (1)

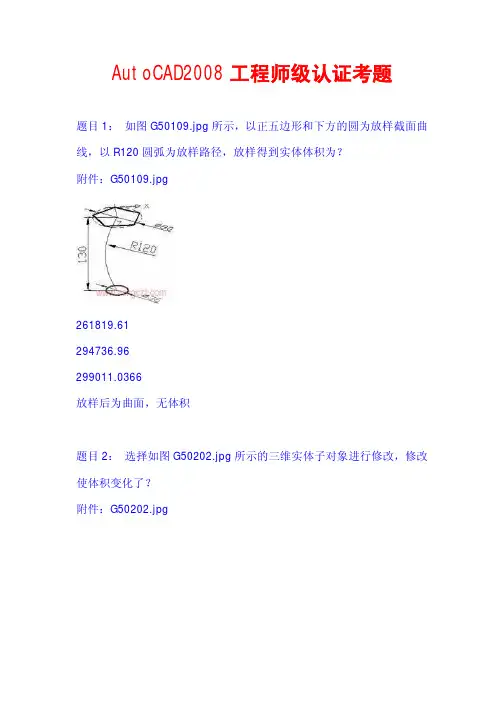

AutoCAD2008工程师级认证考题题目1：如图G50109.jpg所示，以正五边形和下方的圆为放样截面曲线，以R120圆弧为放样路径，放样得到实体体积为？附件：G50109.jpg261819.61294736.96299011.0366放样后为曲面，无体积题目2：选择如图G50202.jpg所示的三维实体子对象进行修改，修改使体积变化了？附件：G50202.jpg12353.331337.3311016.002353.33题目3：在注释比例为1：1时，创建了具有注释性的文字，图纸文字高度为2.5，现在为该文字添加比例1：5，则此时文字的图纸文字高度和模型文字高度分别为？12.5，2.52.5，2.50.5，2.52.5，12.5题目4：将DWF 参考底图直接拖动到图形中，此时系统就会提示用户在命令行中输入DWF 文件中的？图层名文件名视图名图纸名题目5：系统默认的自动保存时间间隔为5分钟10分钟15分钟20分钟题目6：可以将工具选项板组输出到以下哪种文件中DWGDWSDXFXTP题目7：下列哪种方法不能向工具选项板中添加工具按钮将圆对象拖动到工具选项板将图案填充从设计中心拖至工具选项板使用“自定义用户界面”(CUI) 编辑器，将命令从“命令列表”窗格拖到工具选项板上从绘图工具栏中将工具按钮拖放到工具选项板中题目8：自定义一工具按钮，其命令宏为C^C_Start hypertrm.exe，按钮执行结果是启动AutoCAD程序启动AutoCAD中的外挂程序启动Windows的记事本程序启动Windows的超级终端程序题目9：下列哪个说法是正确的DXF（图形交换格式）文件是图形文件的ASCII 格式描述DXB（二进制图形交换）文件是dwg 文件特殊编码的二进制版本WMF（Windows 图元文件格式）文件经常用于生成图形所需的剪贴画和其他技术性图像ACISIN 会将模型转换为体对象或二维对象题目10：在图层转换器中，图层转换映射不包含以下哪个旧图层名新图层名颜色是否打印题目11：不可以在CAD标准设置中进行哪项设置显示标准状态栏图标禁用标准通知标准冲突时显示警告标准冲突时显示更改建议题目12：要显示并打印图像边框，可将系统变量ImageFrame设置成0123题目13：不能通过下面哪个方式启动视口最大化输入命令vpmax选择视口后单击鼠标右键点击状态栏最大化视口按钮点击合适的菜单命令题目14：可以通过以下哪种根据创建图纸集基于现有图形从头开始创建图纸集，也可以使用图纸集样例作为样板进行创建基于图纸集样例从头开始创建图纸集，也可以使用现有图形作为样板进只能基于现有图形从头开始创建图纸集只能使用图纸集样例作为样板进行创建题目15：在将现有图形添加到图纸集的过程中，可以将文件名作为图纸标题的前缀文件创建日期作为图纸标题的前缀文件大小作为图纸标题的前缀文件创建者作为图纸标题的前缀题目16：基于现有图形创建图纸集，其中在模型空间创建的命名视图将显示在图纸集管理器哪个选项卡中模型视图图纸视图图纸列表模型列表题目17：基于现有图形创建图纸集，其中在布局空间创建的视图将显示在图纸集管理器哪个选项卡中模型视图图纸视图图纸列表题目18：在放置视图标签块的“选择块”对话框中，可以按照下面哪项来选择块只能选择图形文件作为块只能选择图形文件中的块既可以选择图形文件作为块，也可以选择图形文件中的块以上答案都不对题目19：如图所示，将B点移动到C点，则线段AC的长度是附件：0013.jpg17.3117.3217.3317.34题目20：复制对象时，给定了基点坐标为(10,20)，系统要求给定第二点时直接回车，则对象移动量为20,1010,2010,1020,20题目21：如图0022.jpg所示图形中封闭曲线的周长是附件：0022.jpg219.5489219.2434219.7312219.7834题目22：圆弧的弦长是20，包含角是120度，如果三等分弧长，则每段弧长的包含角是35404550题目23：以下哪项不是创建动态块所必须的步骤绘制几何图形了解块元素如何共同作用定义带属性的块定义动态块参照的操作方式题目24：如图所示定义了编组TEST1，假设编组中包含了对象A和对象B，则在模型空间中选择对象A时附件：0035.jpg同时选择B不会选择B不确定以上说法都不正确题目25：如图所示的快速选择对话框，确定后会选择哪些对象附件：0037.jpg图层是“1”的对象图层是“01”的对象图层不是“1”的对象图层不是“01”的对象题目26：按如下图所示将图1变换到到图2的位置方向，以下哪项操作可以最快实现附件：0042.jpg重新绘制使用Rotate命令的参照选项将图1旋转量取角度后然后旋转图1无法实现题目27：以OLE对象的形式插入一WORD文档到AutoCAD中，在“特性”工具栏中不可以修改OLE对象的什么特性图层线宽线型缩放长度题目28：将螺旋线和样条曲线合并，结果是螺旋线直线多段线题目29：使用stretch命令时，只能使用以下哪种方式选择对象交叉窗口交叉多边形交叉窗口或交叉多边形鼠标点选对象题目30：将如图所示的弧线进行拉长，其中拉长命令的“增量”选项设置成5，三次点击圆弧后，圆弧弧长变为附件：0047.jpg29.54231.87532.549题目31：在状态栏中的“锁”形图标处右击鼠标，不显示以下哪一项不锁定工具栏和窗口固定的工具栏浮动窗口固定的窗口题目32：将半径为10的圆进行4x4的矩形阵列，其中行距是35，列距是45，阵列后最左下角的圆的圆心与阵列中最右上角圆的圆心之间的距离是170.2689171.0263172.6597173.1359题目33：在命令行输入弧长标注命令后，选择某一圆弧进行标注，出现如下提示：“指定弧长标注位置或[多行文字(M)/文字(T)/角度(A)/部分(P)/]:”，则所标注圆弧的包含角应该在什么范围内大于90度小于90度大于180度小于180度题目34：如图所标注的圆弧的包含角应该在什么范围内附件：0060.jpg小于50度小于60度小于65度小于90度题目35：如何将尺寸标注成如图所示的样式附件：0066.jpg在尺寸标注样式中设置标注完成后“反转箭头”标注过程中“反转箭头”只有将尺寸块分解后才能完成题目36：如果在“文字样式”设置中将文字高度设置成0，则使用单行文字输入文字时提示输入文字高度，缺省值为0在公制单位下,提示输入文字高度，缺省值为2.5在英制单位下,提示输入文字高度，缺省值为0.2提示输入文字高度，缺省值为0.15题目37：设置图案填充原点的作用是什么控制填充图案生成的起始位置控制填充图案生成的终止位置控制填充图案生成的起始或终止位置控制填充图案生成的起始和终止位置题目38：如果将系统变量HPASSOC 设置成1，则更改如图所示圆的直径，则图案填充将附件：0068.jpg不变化变化一定变大一定变小题目39：重新生成的图案填充的边界一定会与图案填充关联吗？是不是不一定以上说法都是错误的题目40：创建属性提取样板文件之后，不能使用以下哪些格式提取属性信息CDFSDFDWGDXF题目41：在布局中新建视口时，其中以下哪些不可以作为视口创建的对象?椭圆样条曲线面域圆题目42：颜色打印样式表的颜色编号最大可以是以下哪个选项1632128255题目43：设置系统变量dimlfac为2，绘制半径为20的圆，直接对其进行直径标注，则所标注的尺寸文字为10203040题目44：如果文件01.dwg通过附着方式插入外部参照02.dwg，而02.dwg又以覆盖型方式插入外部参照03.dwg，则以下那种说法是正确的01.dwg将显示02.dwg的图形，但不包含03.dwg中的图形01.dwg将显示02.dwg的图形，也包含03.dwg中的图形01.dwg将显示02.dwg的图形，可能也包含03.dwg中的图形以上说法都是错误的题目45：选择AutoCAD缺省的“二维草图与注释”作为当前的工作空间，则以下哪些工具栏将会缺省显示在当前工作空间中绘图修改修改II工作空间题目46：自定义设置移植包的*.fmp文件中包含什么文件内容自定义词典项有关在位文字编辑器中使用的True Type 字体的字体映射的信息多线样式定义有关输出到Postscript 文件时的字体替换的信息题目47：AutoCAD 2008许可证类型不包含以下哪项完全试用不确定未知题目48：AutoCAD的备用许可证的宽限阶段为12小时24小时48小时72小时题目49：如果AutoCAD程序出现故障，可以将当前工作保存为其他文件，假设文件使用的格式为DrawingFileName_recover.dwg，其中DrawingFileName 表示什么意思？自动另存的文件名当前图形的文件名不能恢复的文件重启机器后将自动删除的文件题目50：以下关于“控制字段带灰色背景”说法错误的是_设置FIELDDISPLAY 为0，则显示的字段不带背景设置FIELDDISPLAY 为1，则显示的字段带灰色背景FIELDDISPLAY系统变量在AutoCAD LT中不可用字段的背景可以打印。

0AutoCAD2007 认证考试标准答案基本概念与基础操作（不包括操作绘图求解查询类）（杨欣2007.11.7）题目1：在绘制直线时，若要将对象移到原点，需在"动态输入"中的工具栏提示中输入下列哪个选项？请选择：@0,0 #0,0 0,0 0<0题目2：当前图层不能执行的操作是哪个？请选择：关闭冻结锁定更改线型、颜色题目3：鸟瞰视图的命令是？请选择：VIEW DSVIEWER VIEWER Aeial题目4：在AutoCAD中，控制键"CTRL+L"的作用是什么？请选择：打印输出命令捕捉方式（SNAP）的ON/OFF切换正交方式（ORTHOR）的ON/OFF切换打开对象捕捉设置（Osnap Setting）对话框题目9：使用阵列命令时，若让对象向左上角方向排列，需要如何设置？请选择：行间距为正，列间距为正行间距为正，列间距为负行间距为负，列间距为正行间距为负，列间距为负题目10：要动态地改变一条线段的长度，以下操作中正确的是？请选择：执行TRIM命令执行BREAK命令执行EXTEND命令执行LENGTHEN/DY命令题目11：在执行圆角命令时，一般应先设置哪个选项？请选择：圆弧半径R 距离D 角度值内部块Block题目12：如果被合并到多段线的若干对象的特性不相同，则得到的多段线将继承哪个对象的特性？请选择：所选择的第一个对象所选择的第二个对象由绘图者最后指定所选择的最后一个对象题目14：对象编组对话框中编组名可以包含的字符说法正确的是？请选择：编组名最多可以包含32 个字符编组名最多可以包含255个字符编组名可以包含空格编组名可以包含特殊符号如"$"、"-"等题目15：如果要采用其他图纸的标注样式，最便捷的方法是？请选择：利用"设计中心"添加标注样式参照其他图纸的标注样式对本图纸进行标注样式的设置将其他图纸作为外部参照插入本图纸，并在标注样式管理器中去除"不列出外部参照的样式"复选框将两个图纸进行对比，然后逐个进行设置。

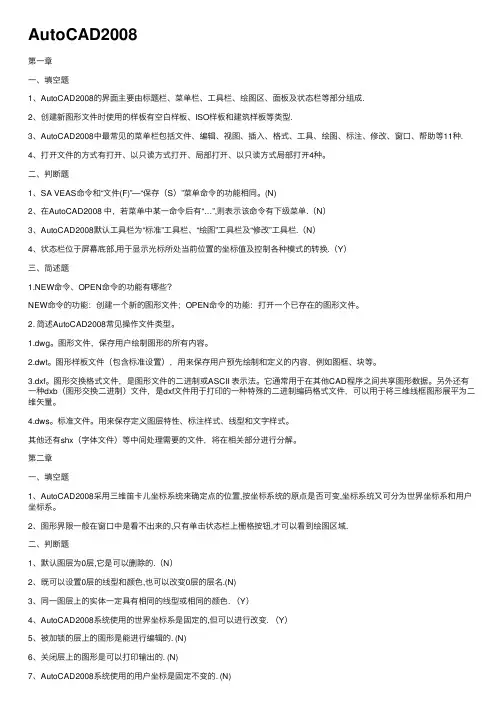

AutoCAD2008第⼀章⼀、填空题1、AutoCAD2008的界⾯主要由标题栏、菜单栏、⼯具栏、绘图区、⾯板及状态栏等部分组成.2、创建新图形⽂件时使⽤的样板有空⽩样板、ISO样板和建筑样板等类型.3、AutoCAD2008中最常见的菜单栏包括⽂件、编辑、视图、插⼊、格式、⼯具、绘图、标注、修改、窗⼝、帮助等11种.4、打开⽂件的⽅式有打开、以只读⽅式打开、局部打开、以只读⽅式局部打开4种。

⼆、判断题1、SA VEAS命令和“⽂件(F)”—“保存（S）”菜单命令的功能相同。

(N)2、在AutoCAD2008 中，若菜单中某⼀命令后有“…”,则表⽰该命令有下级菜单.（N）3、AutoCAD2008默认⼯具栏为“标准”⼯具栏、“绘图”⼯具栏及“修改”⼯具栏.（N）4、状态栏位于屏幕底部,⽤于显⽰光标所处当前位置的坐标值及控制各种模式的转换.（Y）三、简述题1.NEW命令、OPEN命令的功能有哪些？NEW命令的功能：创建⼀个新的图形⽂件；OPEN命令的功能：打开⼀个已存在的图形⽂件。

2. 简述AutoCAD2008常见操作⽂件类型。

1.dwg。

图形⽂件，保存⽤户绘制图形的所有内容。

2.dwt。

图形样板⽂件（包含标准设置），⽤来保存⽤户预先绘制和定义的内容，例如图框、块等。

3.dxf。

图形交换格式⽂件，是图形⽂件的⼆进制或ASCII 表⽰法。

它通常⽤于在其他CAD程序之间共享图形数据。

另外还有⼀种dxb（图形交换⼆进制）⽂件，是dxf⽂件⽤于打印的⼀种特殊的⼆进制编码格式⽂件，可以⽤于将三维线框图形展平为⼆维⽮量。

4.dws。

标准⽂件。

⽤来保存定义图层特性、标注样式、线型和⽂字样式。

其他还有shx（字体⽂件）等中间处理需要的⽂件，将在相关部分进⾏分解。

第⼆章⼀、填空题1、AutoCAD2008采⽤三维笛卡⼉坐标系统来确定点的位置,按坐标系统的原点是否可变,坐标系统⼜可分为世界坐标系和⽤户坐标系。

2、图形界限⼀般在窗⼝中是看不出来的,只有单击状态栏上栅格按钮,才可以看到绘图区域.⼆、判断题1、默认图层为0层,它是可以删除的.（N）2、既可以设置0层的线型和颜⾊,也可以改变0层的层名.(N)3、同⼀图层上的实体⼀定具有相同的线型或相同的颜⾊. （Y）4、AutoCAD2008系统使⽤的世界坐标系是固定的,但可以进⾏改变. （Y）5、被加锁的层上的图形是能进⾏编辑的. (N)6、关闭层上的图形是可以打印输出的. (N)7、AutoCAD2008系统使⽤的⽤户坐标是固定不变的. (N)8、可以关闭当前层. （Y）9、⽤户坐标系的原点可以在任意位置. （Y）三、选择题1、随时终⽌命令时,应单击Esc或ctrl+c键.2、确定图形界限所考虑的主要因素是图形的尺⼨和绘图的⽐例。

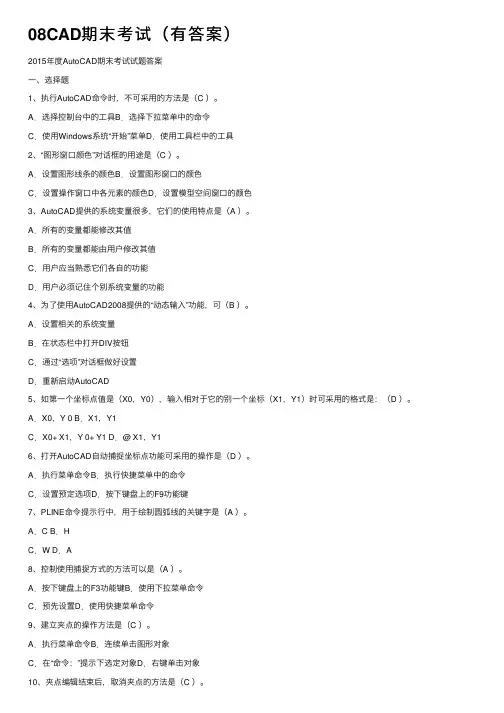

08CAD期末考试（有答案）2015年度AutoCAD期末考试试题答案⼀、选择题1、执⾏AutoCAD命令时，不可采⽤的⽅法是（C ）。

A．选择控制台中的⼯具B．选择下拉菜单中的命令C．使⽤Windows系统“开始”菜单D．使⽤⼯具栏中的⼯具2、“图形窗⼝颜⾊”对话框的⽤途是（C ）。

A．设置图形线条的颜⾊B．设置图形窗⼝的颜⾊C．设置操作窗⼝中各元素的颜⾊D．设置模型空间窗⼝的颜⾊3、AutoCAD提供的系统变量很多，它们的使⽤特点是（A ）。

A．所有的变量都能修改其值B．所有的变量都能由⽤户修改其值C．⽤户应当熟悉它们各⾃的功能D．⽤户必须记住个别系统变量的功能4、为了使⽤AutoCAD2008提供的“动态输⼊”功能，可（B ）。

A．设置相关的系统变量B．在状态栏中打开DIV按钮C．通过“选项”对话框做好设置D．重新启动AutoCAD5、如第⼀个坐标点值是（X0，Y0），输⼊相对于它的别⼀个坐标（X1，Y1）时可采⽤的格式是：（D ）。

A．X0，Y 0 B．X1，Y1C．X0+ X1，Y 0+ Y1 D．@ X1，Y16、打开AutoCAD⾃动捕捉坐标点功能可采⽤的操作是（D ）。

A．执⾏菜单命令B．执⾏快捷菜单中的命令C．设置预定选项D．按下键盘上的F9功能键7、PLINE命令提⽰⾏中，⽤于绘制圆弧线的关键字是（A ）。

A．C B．HC．W D．A8、控制使⽤捕捉⽅式的⽅法可以是（A ）。

A．按下键盘上的F3功能键B．使⽤下拉菜单命令C．预先设置D．使⽤快捷菜单命令9、建⽴夹点的操作⽅法是（C ）。

A．执⾏菜单命令B．连续单击图形对象C．在“命令：”提⽰下选定对象D．右键单击对象10、夹点编辑结束后，取消夹点的⽅法是（C ）。

A．⽴即执⾏新的命令B．右键单击夹点C．右键单击夹点所在的对象D．按下键盘上的空格键11、acad.dwt或者acadiso.dwt的样板图形⽂件中没有包含的信息是（D ）。

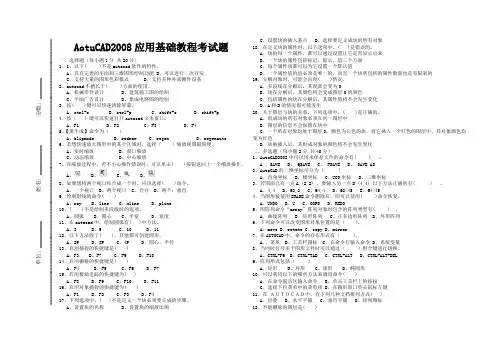

AotuCAD2008应用基础教程考试题一、选择题（每小题1分 共20分）1、1、以下( )不是autocad 软件的特性。

A 、具有完善的平面和三维图形绘制功能B 、可以进行二次开发C 、支持大量的图形色彩模式D 、支持多种外部硬件设备 2、autocad 不擅长于( )方面的使用。

A 、机械零件设计B 、建筑施工图的绘制C 、平面广告设计D 、集成电路图的绘制 3、按( )键可以快速清除屏幕。

A 、ctrl+oB 、ctrl+pC 、shift+oD 、shift+p 4、按（ ）键可以快速打开autocad 文本窗口。

A 、F1B 、F2C 、F3D 、F4 5、【重生成】命令为（ ）A 、blipmodeB 、redrawC 、regenD 、regenauto 6、若想快速放大图形中的某个区域时，选择（ ）缩放视图最简便。

A 、实时缩放 B 、窗口缩放 C 、动态缩放 D 、中心缩放7、在缩放过程中，若不小心操作错误时，可以单击( )按钮返回上一个缩放操作。

A 、B 、C 、D 、8、如果想将两个视口结合成一个时，应该选择( )命令。

A 、一个视口 B 、两个视口 C 、合并 D 、两个：垂直 9、绘制射线的命令( )A 、rayB 、lineC 、xlineD 、pline 10、( )不是绘制多段线时的选项。

A 、圆弧B 、圆心C 、半宽D 、宽度 11、在autocad 中，绘制圆弧有( )中方法。

A 、8 B 、9 C 、10 D 、11 12、以下方法除了( )，其他都可创建圆形。

A 、2P B 、3P C 、4P D 、圆心、半径 13、启用捕捉的快捷键是( )A 、F3B 、F7C 、F9D 、F10 14、启用栅格的快捷键是( )A 、F4B 、F5C 、F6D 、F7 15、启用极轴追踪的快捷键为( )A 、F8B 、F9C 、F10D 、F11 16、启用对象捕捉的快捷键为( )A 、F1B 、F2C 、F3D 、F417、下列选项中，( )不是定义一个块必须要完成的步骤。

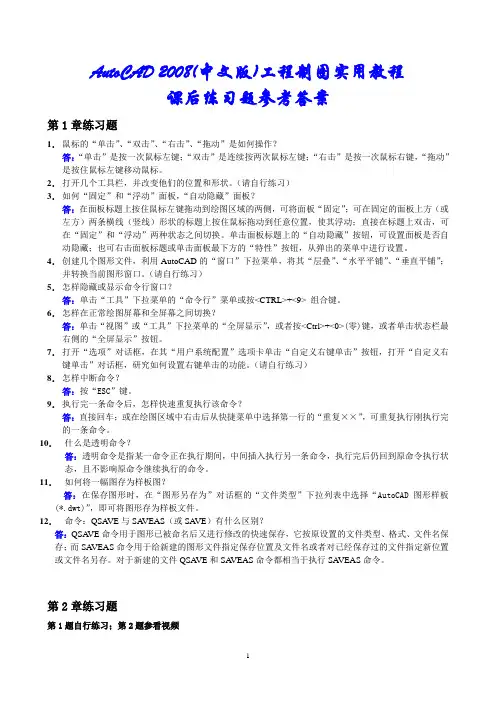

AutoCAD 2008(中文版)工程制图实用教程课后练习题参考答案第1章练习题1．鼠标的“单击”、“双击”、“右击”、“拖动”是如何操作？答：“单击”是按一次鼠标左键；“双击”是连续按两次鼠标左键；“右击”是按一次鼠标右键，“拖动”是按住鼠标左键移动鼠标。

2．打开几个工具栏，并改变他们的位置和形状。

（请自行练习）3．如何“固定”和“浮动”面板，“自动隐藏”面板？答：在面板标题上按住鼠标左键拖动到绘图区域的两侧，可将面板“固定”；可在固定的面板上方（或左方）两条横线（竖线）形状的标题上按住鼠标拖动到任意位置，使其浮动；直接在标题上双击，可在“固定”和“浮动”两种状态之间切换。

单击面板标题上的“自动隐藏”按钮，可设置面板是否自动隐藏；也可右击面板标题或单击面板最下方的“特性”按钮，从弹出的菜单中进行设置。

4．创建几个图形文件，利用AutoCAD的“窗口”下拉菜单，将其“层叠”、“水平平铺”、“垂直平铺”；并转换当前图形窗口。

（请自行练习）5．怎样隐藏或显示命令行窗口？答：单击“工具”下拉菜单的“命令行”菜单或按<CTRL>+<9> 组合键。

6．怎样在正常绘图屏幕和全屏幕之间切换？答：单击“视图”或“工具”下拉菜单的“全屏显示”，或者按<Ctrl>+<0>(零)键，或者单击状态栏最右侧的“全屏显示”按钮。

7．打开“选项”对话框，在其“用户系统配置”选项卡单击“自定义右键单击”按钮，打开“自定义右键单击”对话框，研究如何设置右键单击的功能。

（请自行练习）8．怎样中断命令？答：按“ESC”键。

9．执行完一条命令后，怎样快速重复执行该命令？答：直接回车；或在绘图区域中右击后从快捷菜单中选择第一行的“重复××”，可重复执行刚执行完的一条命令。

10．什么是透明命令？答：透明命令是指某一命令正在执行期间，中间插入执行另一条命令，执行完后仍回到原命令执行状态，且不影响原命令继续执行的命令。

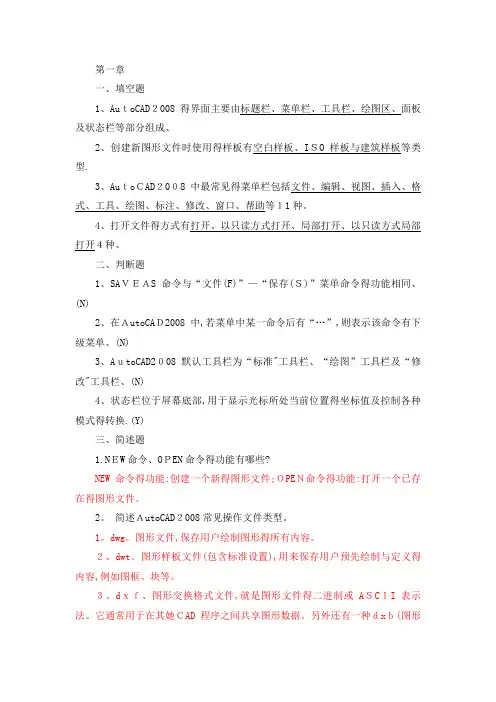

第一章一、填空题1、AuｔoCAD２008得界面主要由标题栏、菜单栏、工具栏、绘图区、面板及状态栏等部分组成、2、创建新图形文件时使用得样板有空白样板、IＳO样板与建筑样板等类型.3、AuｔoＣAD２0０8中最常见得菜单栏包括文件、编辑、视图、插入、格式、工具、绘图、标注、修改、窗口、帮助等１1种。

4、打开文件得方式有打开、以只读方式打开、局部打开、以只读方式局部打开４种、二、判断题1、SAＶＥＡS命令与“文件(F)”—“保存(Ｓ)”菜单命令得功能相同、(N)2、在ＡutoCAＤ2008 中,若菜单中某一命令后有“…”,则表示该命令有下级菜单、(N)3、AｕtoCAD2０08默认工具栏为“标准"工具栏、“绘图”工具栏及“修改"工具栏、(N)4、状态栏位于屏幕底部,用于显示光标所处当前位置得坐标值及控制各种模式得转换.(Y)三、简述题1.NＥW命令、OＰEN命令得功能有哪些?NEW命令得功能:创建一个新得图形文件;ＯPEＮ命令得功能:打开一个已存在得图形文件。

2。

简述ＡutoCAD２008常见操作文件类型。

1。

dwg。

图形文件,保存用户绘制图形得所有内容。

２、dwt。

图形样板文件(包含标准设置),用来保存用户预先绘制与定义得内容,例如图框、块等。

３。

dｘｆ、图形交换格式文件,就是图形文件得二进制或AＳCＩI表示法。

它通常用于在其她ＣAD程序之间共享图形数据。

另外还有一种ｄxｂ(图形交换二进制)文件,就是ｄxf文件用于打印得一种特殊得二进制编码格式文件,可以用于将三维线框图形展平为二维矢量。

4。

ｄｗｓ。

标准文件。

用来保存定义图层特性、标注样式、线型与文字样式、其她还有sｈx(字体文件)等中间处理需要得文件,将在相关部分进行分解。

第二章一、填空题１、AutｏCAD２008采用三维笛卡儿坐标系统来确定点得位置,按坐标系统得原点就是否可变,坐标系统又可分为世界坐标系与用户坐标系。

2、图形界限一般在窗口中就是瞧不出来得,只有单击状态栏上栅格按钮,才可以瞧到绘图区域、二、判断题1、默认图层为０层,它就是可以删除得。

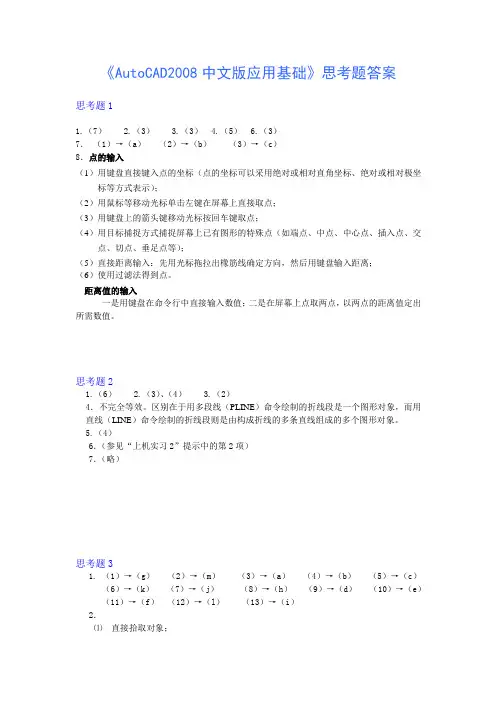

《AutoCAD2008中文版应用基础》思考题答案思考题11.（7）2.（3）3.（3）4.（5） 6.（3）7．（1）→（a）（2）→（b）（3）→（c）8．点的输入（1）用键盘直接键入点的坐标（点的坐标可以采用绝对或相对直角坐标、绝对或相对极坐标等方式表示）；（2）用鼠标等移动光标单击左键在屏幕上直接取点；（3）用键盘上的箭头键移动光标按回车键取点；（4）用目标捕捉方式捕捉屏幕上已有图形的特殊点（如端点、中点、中心点、插入点、交点、切点、垂足点等）；（5）直接距离输入：先用光标拖拉出橡筋线确定方向，然后用键盘输入距离；（6）使用过滤法得到点。

距离值的输入一是用键盘在命令行中直接输入数值；二是在屏幕上点取两点，以两点的距离值定出所需数值。

思考题21.（6）2.（3）、（4）3.（2）4．不完全等效。

区别在于用多段线（PLINE）命令绘制的折线段是一个图形对象，而用直线（LINE）命令绘制的折线段则是由构成折线的多条直线组成的多个图形对象。

5.（4）6．（参见“上机实习2”提示中的第2项）7．（略）思考题31. （1）→（g）（2）→（m）（3）→（a）（4）→（b）（5）→（c）（6）→（k）（7）→（j）（8）→（h）（9）→（d）（10）→（e）（11）→（f）（12）→（l）（13）→（i）2．⑴直接拾取对象；⑵M：多次直接拾取对象，用回车结束；⑶L：选最后画出的对象；⑷ALL：选择图中的全部对象（在冻结或加锁图层中的除外）；⑸W：选择全部位于窗口内的所有对象；⑹C：选择全部或部分位于窗口内的所有对象；⑺BOX：当拾取窗口的第一角点后，如选择的另一角点在第一角点的右侧，则按窗口方式选择对象，如在左侧，则按窗交方式选对象；⑻WP：构造一个任意的封闭多边形，在圈内的所有对象被选中；⑼CP：构造一个任意的封闭多边形，圈内及和多边形边界相交的所有对象均被选中；⑽F：栏选方式，即画一条多段折线，与多段折线各边相交的所有对象被选中；⑾P：选择上一次生成的选择集；⑿SI：选中一个对象后，自动进入后续编辑操作；⒀AU：自动开窗口方式，当用光标拾取一点，并未拾取到对象时，系统自动把该点作为开窗口的第一角点，并按BOX方式选用窗口或窗交；⒁R：把构造选择集的加入模式转换为从已选中的对象中移出对象的删除模式；⒂A：把删除模式转化为加入模式3．ERASE命令是将当前图形中指定的已有图形对象删除；而UNDO命令则是取消上一步所执行的命令。

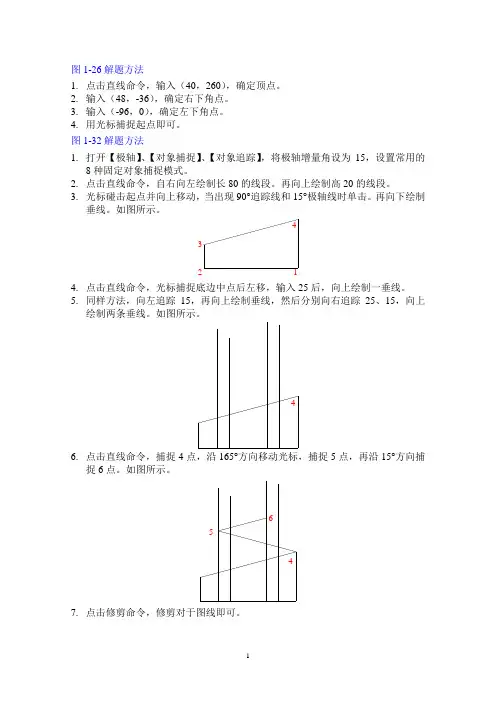

图1-26解题方法 1. 点击直线命令，输入（40，260），确定顶点。

2. 输入（48，-36），确定右下角点。

3. 输入（-96，0），确定左下角点。

4.用光标捕捉起点即可。

图1-32解题方法1. 打开【极轴】、【对象捕捉】、【对象追踪】，将极轴增量角设为15，设置常用的8种固定对象捕捉模式。

2. 点击直线命令，自右向左绘制长80的线段。

再向上绘制高20的线段。

3. 光标碰击起点并向上移动，当出现90°追踪线和15°极轴线时单击。

再向下绘制垂线。

如图所示。

12344. 点击直线命令，光标捕捉底边中点后左移，输入25后，向上绘制一垂线。

5. 同样方法，向左追踪15，再向上绘制垂线，然后分别向右追踪25、15，向上绘制两条垂线。

如图所示。

46. 点击直线命令，捕捉4点，沿165°方向移动光标，捕捉5点，再沿15°方向捕捉6点。

如图所示。

4567. 点击修剪命令，修剪对于图线即可。

分别以线段100两端点为圆心，以45和85为半径绘制两个圆，交点即为三角形的第三点。

用两点画圆法绘制，再进行修剪图2-31解题方法提示下方的圆可通过偏移一条距中心线40的参考线，再用“相切、相切、相切“绘制。

图2-42解题方法提示先绘制正六边形，再绘制正三角形，最后绘制圆。

图2-43解题方法提示先绘制两个圆，再用对象追踪方法绘制外面的图线。

图2-44解题方法提示先绘制正方形，再绘制圆，然后用直线连接特殊点。

图2-45解题方法提示先绘制圆，再绘制正五边形，然后用直线连接，最后删除正五边形。

图2-48解题方法提示先绘制圆，然后用“外切于圆“的方式绘制正方形，在输入半径时应输入（@22.5<45）和（@12.5<45）图2-50解题方法提示此题上方25左端在底边80的中点正上方。

可过底边中点做一垂线，再通过82的条件确定上方25的线段。

图2-51解题方法提示绘制倾斜椭圆时，可用“中心点“方式画椭圆，再输入”轴的端点“时要输入（@50<45）和（@50<―45）图2-52解题方法提示用“起点、端点、半径“方式画圆弧。

《电脑绘图AutoCAD 2008初\中级》考试题图1一、绘制如图1所示的房屋立面图(层高三米)1．直接在0层绘制，步骤如下：⑴定图幅Mvsetup (1:100，A2 594x420) ⑵Line画水平、垂直线各一根(F8打开) ⑶Line画窗(@1500,1000) ⑷Zoom Window窗口放大⑸Offset偏移定窗格(D=500) ⑹Copy复制一扇窗口(D=2500)⑺Line画阳台(@1000,0) ⑻Zoom Previous返回前一窗口⑼Array阵列产生1/4立面(D=3000) ⑽Offset布墙线与屋顶线⑾Trim修剪多余边线⑿Zoom Window窗口放大顶部二层⒀Erase删除顶层阳台⒁画坡屋顶、屋檐线、气窗等细节二、绘制如图2所示的房屋平面图1．平面外墙轮廓线的绘制1- 定图幅 (Mvsetup，1:50，A3 420x297) 2- 定图层3- 目标捕捉命令固定→定交点 4- 布轴网5- Mline→J↙→ Z↙ (居中)→S↙→定墙线间距240↙→沿轴网交点画外墙轮廓线2．画内分隔墙1- Mline→S↙→定隔墙宽 240↙→沿轴网与内墙线交点开始画隔墙 (先捌角，后中间)2- 修理洞口：轴网关闭→Mledit→选第二行第二方案3．开洞（注：墙垛宽度为120）1- 居中开洞：Mline→S↙→定洞宽→捕捉中间点→点取内墙线→捕捉垂直点→从内墙画到外墙2- 偏移开洞：Mline→S↙→定洞宽→点From→点取内角点→@B,0→捕捉垂直点→从内墙画到外墙3- 修理洞口：轴网关闭→Mledit→选左上角第一方案(先点要剪断的那段，再点保留段)图2三、绘制房屋平面图内的家具按图3中所示的尺寸画出各图形，并将各图形作成块，插入到房屋平面图中合适的位置上。

图3四、绘制如图4所示的剖面图图4。

《中文版AutoCAD工程制图（2008版）》答案第2章1. 问答题(1) 叙述AutoCAD 2008对计算机系统的软、硬件的要求（见2.1.1节）。

(2) 叙述AutoCAD 2008工作界面的组成，并说明各组成部分的功能（见2.2节）。

(3) 叙述绘图时确定二维点的方式（见2.5节）。

2. 选择题从下面各题中选择正确的答案。

(1) 安装AutoCAD 2008时，一般要求计算机有512MB的内存，有750MB以上的硬盘空间。

a. 正确√b. 错误(2) 启动AutoCAD 2008与启动一般Windows应用程序的方法相同。

a. 正确√b. 错误(3) AutoCAD 2008的命令和系统变量区分大小写。

a. 正确b. 错误√(4) AutoCAD图形文件的扩展名是dwt。

a. 正确b. 错误√(5) 可以同时打开多个AutoCAD图形文件。

a. 正确√b. 错误第3章1. 选择题从下面各题中选择正确的答案。

(1) 用LINE命令可以绘制出一系列直线段。

a. 正确√b. 错误(2) 可以从指定的点向任意方向绘制射线。

a. 正确√b. 错误(3) 最多可以绘制有1024条边的正多边形。

a. 正确√b. 错误(4) RECTANG命令允许根据指定的面积绘制矩形。

a. 正确√b. 错误(5) 用CIRCLE命令的“相切、相切、半径(T)”选项绘制圆时，得到的圆与选择相切对象时的选择位置无关。

a. 正确b. 错误√(6) 根据包含角绘制圆弧时，包含角有正、负之分。

a. 正确√b. 错误(7) 点对象只有一种样式。

a. 正确b. 错误√1. 选择题从下面各题中选择正确的答案。

(1) 对于AutoCAD 2008的各编辑命令，在“选择对象: ”提示下均可以用4.1节介绍的所有选择对象方法选择操作对象。

a. 正确b. 错误√(2) 可以用OOPS命令恢复图形中所有用ERASE命令删除的对象。

a. 正确b. 错误√(3) 用COPY命令复制对象后，原对象仍然保留。

在命令行键入“AUTOSAVE”后回车在命令行键入“SAVETIME”后回车按组合键“CTRL+S”按功能键“END”不可以创建多个工程特定标准文件与单个图形关联起来可以创建多个工程特定标准文件与单个图形关联起来，但标准文件中的各个设置间不可以有冲突可以创建多个工程特定标准文件与单个图形关联起来，标准文件中的各个设置间可以有冲突以上说法都不正确使用矩形作为剪裁边界，绘制的矩形始终与图形的边平行剪裁边界只能有一个删除和关闭剪裁边界都会显示整个图像如果关闭剪裁后又重新剪裁图像，剪裁将自动关闭123没有限制编辑重置添加删除所有模型空间对象所有图纸空间对象选定的模型空间对象A和C输出许可证查找现有计算机列表并将其合并到当前计算机列表中转移许可证移植许可证完全中断活动未知命名视图命名视口单一视口新建视口可以将一个图纸发布到DWF文件，另一个文件发布到绘图仪上要将图纸集中的多个图纸发布到一个DWF 文件，需要在“图纸集发布选项”对话框中设置DWF 可以使用一个页面设置来替代单个发布作业的当前页面设置的设置内容发布的DWF文件与打印的DWF文件所包含的信息可能不同都可以选中都无法选中前者无法选中，后二者可以选中，但无法编辑前二者可以选中，后者无法选中acad.ctbmonochrome.ctbGrayscale.ctbDWF Virtual Pens.ctb通过"文件>图形特性"，在打开的对话框中输入密码在"图形另存为"对话框中依次单击"工具>安全选项"，在"安全选项"对话框的"密码"选项卡中，输入在"选项"对话框的"打开和保存>安全选项"，在"安全选项"对话框的"密码"选项卡中，输入密码。
