一般来说，计算线路的压降并不复杂，可按以下步骤：1.计算线路电流I公式：I= P/×U×cosθ其中： P—功率，用“千瓦” U—电压，单位kV cosθ—功率因素，用～2 .计算线路电阻R公式：R=ρ×L/S其中：ρ—导体电阻率，铜芯电缆用代入，铝导体用代入L—线路长度，用“米”代入S—电缆的标称截面3.计算线路压降公式：ΔU=I×R线路电压降最简单最实用计算方式线路压降计算公式：△U=2*I*R I：线路电流 L：线路长度。
电缆降压怎么算 50kw 300米采用25MM2线是否可行答：先选取导线在计算压降，选择导线的原则：1)近距离按发热条件限制导线截面（安全载流量）；2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；3)大负荷按经济电流密度选择。
为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
电压降根据下列条件计算：1、导线温度70~90℃；2、环境温度40℃；3、电缆排列（单芯）； S=2D4、功率因数： cosθ=;5、末端允许降压降百分数≤5%6、 Vd代表电压降：Vd=K x I x L x V0(v)I：工作电流或计算电流（A）L：线路长度（m）V0：表内电压（V/）K：三相四线 K=√3 单相 K=1单相时允许电压降：Vd=220V x 5%=11V三相时允许电压降：Vd=380V x 5%=19V采用vv电缆25铜芯去线阻为 R=（300/25）= 其压降为U=*100=20单线压降为20V 2相为40V 变压器低压端电压为400V 400-40=360V铝线R=（300/35）= 其压降为U=*100=25 末端为350V连续长时间运行对电机有影响建议使用 35铜芯或者50铝线25铜芯其压降为 U=（300/35）=（≈15V）15*2=30 末端为370V铝线 U=（300/50）= 17*2=34,末端为336V；可以正常使用（变压器电压段电压为400V) 50KW负荷额定电流I=P/Φ=50/=50/=94A按安全载流量可以采用25平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=25=欧电压损失U=IR==18V如果用35平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=35=欧电压损失U=IR==14V题2：55变压器，低压柜在距离变压器200米处。

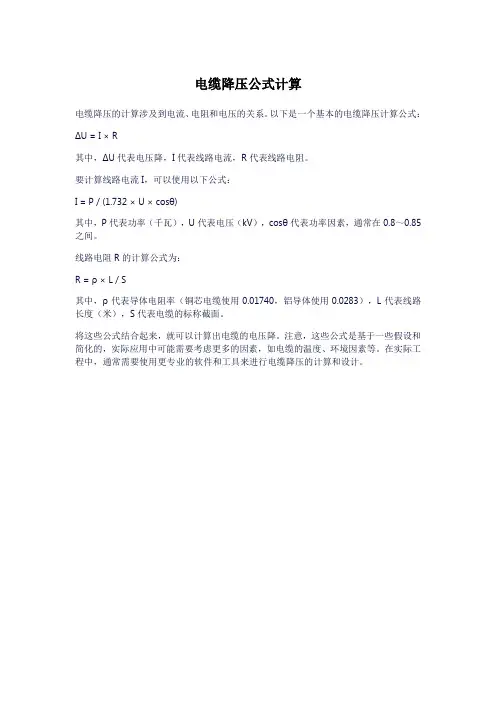

电缆降压公式计算
电缆降压的计算涉及到电流、电阻和电压的关系。
以下是一个基本的电缆降压计算公式：ΔU = I × R
其中，ΔU代表电压降，I代表线路电流，R代表线路电阻。
要计算线路电流I，可以使用以下公式：
I = P / (1.732 × U × cosθ)
其中，P代表功率（千瓦），U代表电压（kV），cosθ代表功率因素，通常在0.8～0.85之间。
线路电阻R的计算公式为：
R = ρ × L / S
其中，ρ代表导体电阻率（铜芯电缆使用0.01740，铝导体使用0.0283），L代表线路长度（米），S代表电缆的标称截面。
将这些公式结合起来，就可以计算出电缆的电压降。
注意，这些公式是基于一些假设和简化的，实际应用中可能需要考虑更多的因素，如电缆的温度、环境因素等。
在实际工程中，通常需要使用更专业的软件和工具来进行电缆降压的计算和设计。
如何计算电缆压降问题1：电缆降压怎么算 50kw 300米采用vv电缆25铜芯去线阻为 R=（300/25）= 其压降为U=*100=20也就是说单线压降为20V 2相为40V 变压器低压端电压为400V 400-40=360V 铝线R=（300/35）= 其压降为U=*100=25 末端为350V长时间运行对电机有影响建议使用35铜芯或者50铝线25铜芯其压降为U=（300/35）=（≈15V）15*2=30 末端为370V 铝线U=（300/50）= 17*2=34 末端为366V可以正常使用（变压器电压段电压为400V)50KW负荷额定电流I=P/Φ=50/=50/=94A按安全载流量可以采用25平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=25=欧电压损失U=IR==18V如果用35平方毫米的铜电缆，算电压损失：R＝ρ(L/S)=35=欧电压损失U=IR==14V选择导线的原则：1)近距离按发热条件限制导线截面（安全载流量）；2)远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；3)大负荷按经济电流密度选择。
为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
问题2：55变压器，低压柜在距离变压器230米处。
问变压器到低压柜需多粗电缆55KVA变压器额定输出电流(端电压400V)：I＝P/U＝55/≈80(A) 距离：L＝230米，230米处允许电压为380V 时，线与线电压降为20V，单根导线电压降：U＝10V，铜芯电线阻率：ρ＝求单根线阻：R＝U/I＝10/80＝(Ω) 求单根导线截面：S＝ρ×L/R＝×230/≈32(平方) 取35平方铜芯电线。

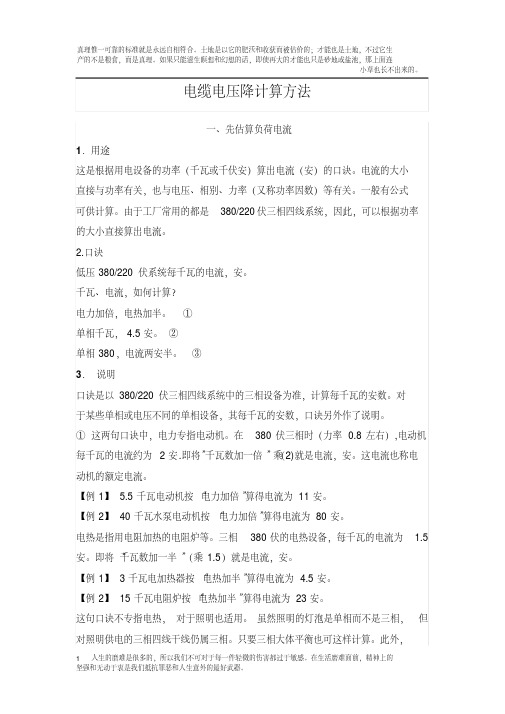

电缆电压降计算方法一、先估算负荷电流1．用途这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关，也与电压、相别、力率（又称功率因数）等有关。
一般有公式可供计算。
由于工厂常用的都是380/220伏三相四线系统，因此，可以根据功率的大小直接算出电流。
2.口诀低压380/220伏系统每千瓦的电流，安。
千瓦、电流，如何计算？电力加倍，电热加半。
①单相千瓦，4.5安。
②单相380，电流两安半。
③3．说明口诀是以380/220伏三相四线系统中的三相设备为准，计算每千瓦的安数。
对于某些单相或电压不同的单相设备，其每千瓦的安数，口诀另外作了说明。
①这两句口诀中，电力专指电动机。
在380伏三相时（力率0.8左右）,电动机每千瓦的电流约为2安.即将”千瓦数加一倍”（乘2)就是电流，安。
这电流也称电动机的额定电流。
【例1】 5.5千瓦电动机按“电力加倍”算得电流为11安。
【例2】40千瓦水泵电动机按“电力加倍”算得电流为80安。
电热是指用电阻加热的电阻炉等。
三相380伏的电热设备，每千瓦的电流为 1.5安。
即将“千瓦数加一半”（乘1.5）就是电流，安。
【例1】3千瓦电加热器按“电热加半”算得电流为 4.5安。
【例2】15千瓦电阻炉按“电热加半”算得电流为23安。
这句口诀不专指电热，对于照明也适用。
虽然照明的灯泡是单相而不是三相，但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可这样计算。
此外，以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即时说，这后半句虽然说的是电热，但包括所有以千伏安、千乏为单位的用电设备，以及以千瓦为单位的电热和照明设备。
【例1】12千瓦的三相（平衡时）照明干线按“电热加半”算得电流为18安。
【例2】30千伏安的整流器按“电热加半”算得电流为45安（指380伏三相交流侧）。
【例3】320千伏安的配电变压器按“电热加半”算得电流为480安（指380/220伏低压侧）。
电缆压降计算方法
计算方法一：
△u%=I*R
I=P/(1.732*U*COSθ) R=ρ*L/S
P：功率, U：电压, COSθ：功率因数, ρ：导体电阻率, 铜芯电缆用0.018 S：电缆的标称截面, L：线路长度
单相时允许电压降：Vd=220V x 5%=11V
三相时允许电压降：Vd=380V x 5%=19V
计算方法二：
△u%=P*L(R+XtgΦ)/10Un²（3版手册）
P：功率L：供电距离R、X三相线路单位长度电阻、电抗Q(无功)=P*tgΦ
计算方法三：
△u%=P/(SQRT(3)/U/ COSθ)* 电压损失*L
查表（建筑电气常用数据15页）：电压损失（%/（A•km））
计算方法四：
△U%=∑PL/CS （3版手册）
P：有功负荷KW；S：线芯标称截面，mm⒉，L：线路长度，m；C：功率因数为1的时候的计算系数，三相四线铜为75，单相为12.56
计算方法五：
△U%=K*I*L*V0
K：三相四线制K=根号下3，单相K=1；I：工作电流或计算电流（A）
L：线路长度；V0：表内电压（V/A•m）。
铜的电阻率是p=0.01851 Ω·mm2/m，供电处到前端摄像机的距离是L＝500米，假如你使用的是RVV2×1.0的线（截面积S＝1mm2)，假如摄像机额定工作电流是I＝0.5A，额定工作电压是Ub＝24V，Ua为导线上的压降，U为变压器的输出电压，
这段导线上的压降就是：Ua＝（I×2L×p）/S＝(0.5×2×500×0.01851)/1=9.255V
选用变压器的输出电压应该是：U＝Ua＋Ub＝9.255+24＝约34V，可取35V 如果你使用的是RVV2×1.5的线（截面积S＝1.5mm2），那么Ua＝9.225/1.5=6.17V
选用变压器的输出电压应该是：U＝Ua＋Ub＝6.17+24=约31V，可取32V 导线长度与线径大小会生成阻抗，影响电源的输出特性；所以，往往在输出端子上所量测出来的电压不同于负载上的电压，一般而言，这个电位差不得大于0.5V。
备注：当电位差大于0.5V时，可将线径加粗1倍或2倍甚至3倍。
如何快速计算电缆压降电缆压降是指电流在电缆中通过时，由于电阻造成的电压降低。
电缆压降的计算对于电力系统的设计和运行非常重要。
下面是一种快速计算电缆压降的方法。
首先，我们需要确定以下参数：1.电流（单位：安培）2.电缆长度（单位：米）3.电缆的电阻（单位：欧姆/米）然后，按照下面的步骤进行计算：步骤一：计算电缆的总电阻总电阻可以通过以下公式进行计算：总电阻=电缆长度×电缆的电阻步骤二：计算电缆的电压降低电压降低可以通过以下公式进行计算：电压降低=电流×总电阻根据以上的步骤，可以快速计算出电缆的压降。
以下是一个示例：假设有一根长度为100米的电缆，电阻为0.1欧姆/米，电流为10安培。
我们可以按照以下步骤进行计算：步骤一：计算电缆的总电阻总电阻=100米×0.1欧姆/米=10欧姆步骤二：计算电缆的电压降低电压降低=10安培×10欧姆=100伏特因此，这根电缆的压降为100伏特。
需要注意的是，这种计算方法是基于电缆的长度和电阻不变的情况下。
在实际应用中，电缆的长度和电阻可能会发生变化，这时需要根据实际情况进行相应的调整。
同时，还需要考虑电缆的温度因素对电阻的影响。
此外，除了以上的方法，还可以使用电缆压降计算软件来进行快速计算。
这类软件可以根据电缆的各种参数快速计算出电缆的压降，并提供辅助功能和结果的可视化展示，方便工程师进行设计和分析。
综上所述，通过确定电流、电缆长度和电缆阻抗，按照上述步骤进行计算，即可快速计算电缆的压降。
这对于电力系统的设计和运行非常重要。

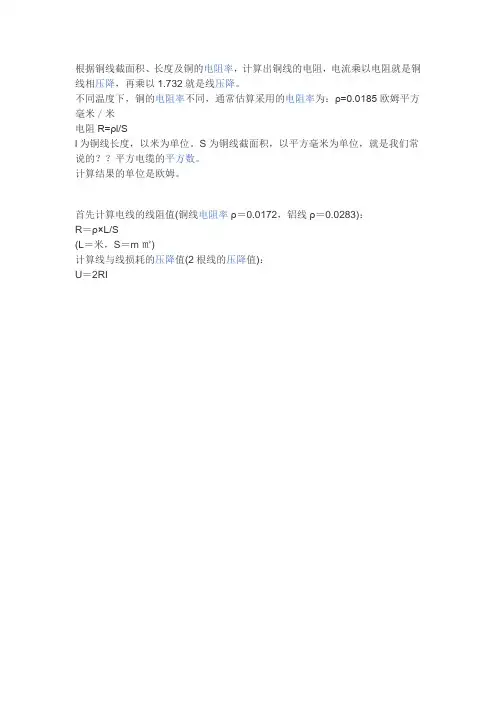

根据铜线截面积、长度及铜的电阻率，计算出铜线的电阻，电流乘以电阻就是铜线相压降，再乘以1.732就是线压降。
不同温度下，铜的电阻率不同，通常估算采用的电阻率为：ρ=0.0185欧姆平方毫米／米电阻R=ρl/Sl为铜线长度，以米为单位。
S为铜线截面积，以平方毫米为单位，就是我们常说的？？平方电缆的平方数。
计算结果的单位是欧姆。
首先计算电线的线阻值(铜线电阻率ρ＝0.0172，铝线ρ＝0.0283)：R＝ρ×L/S(L＝米，S＝m㎡)计算线与线损耗的压降值(2根线的压降值)：U＝2RI导线压降如何计算解决思路：1、已知电缆电阻率，长度，横截面积，可求出电缆电阻2、已知电缆电阻，供电电压，可求出电缆额定电流3、已知设备工作电流，电缆额定电流，可求出线路总电流4、已知线路总电流，电缆电阻，可求出电缆压降5、推导电缆压降计算总公式详细分析：1、电缆电阻计算根据电阻公式：R=ρ×l/s.其中ρ为电阻率,l为长度,s为横截面积.由此便可求铜导线得电阻.注意,电阻与温度也有关系,不过这里我们一般都认为是常温.故暂不考虑温度影响.铜的电阻率ρ=0.01851 Ω．mm2/m,这个是常数.物体电阻公式：R=ρL/S 式中：R为物体的电阻（欧姆）；ρ为物质的电阻率，单位为欧姆米（Ω. mm2/m)。
L为长度，单位为米（m）S为截面积，单位为平方米（mm2）这样距离是L(米)的单条线缆的电阻为 R（导线）=ρ*L /S2、电流计算公式I=U/R（I表示电流、U代表电压、R代表电阻）已知导线电阻，供电电压，求导线额定电流--I（导线）=U（12V)/R （导线）3、集中供电各设备为并联关系，并联电路总电流等于各支路电流之和线路总电流I（总）=I（设备1）+I（设备N）+I（导线）4、电压计算公式 U=IR电线上的电压降等于电线中的电流与电线电阻的乘积U（导线）=I（总）*R（导线）5、电缆压降计算总公式推导 U（导线）=I（总）*R（导线）=【I（设备1）+I（设备N）+I（导线）】*【ρ*L/S】 =【I（设备1）+I（设备N）+U（12V)/R（导线）】*【ρ*L/S】 ={I（设备1）+I（设备N）+U（12V)/【ρ*L/S】}*【ρ*L/S】最后结论 U（导线）={I（设备1）+I（设备N）+U（12V)/【ρ*L/S】}*【ρ*L/S】考虑供电构成回路，使用的是相同的线缆。

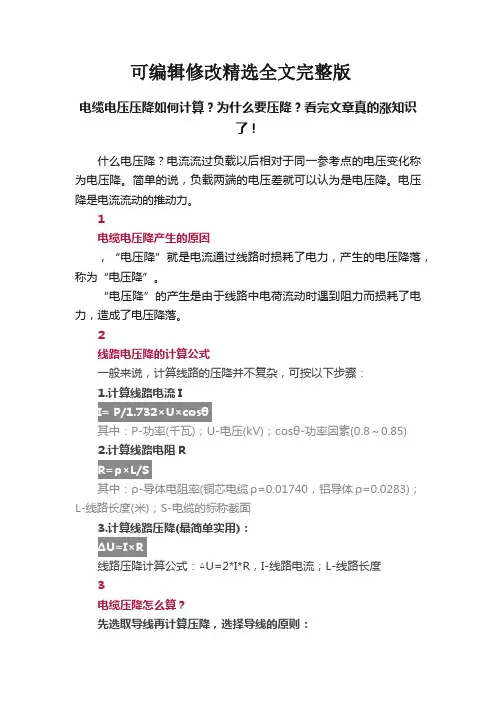

可编辑修改精选全文完整版电缆电压压降如何计算？为什么要压降？看完文章真的涨知识了！什么电压降？电流流过负载以后相对于同一参考点的电压变化称为电压降。
简单的说，负载两端的电压差就可以认为是电压降。
电压降是电流流动的推动力。
1电缆电压降产生的原因，“电压降”就是电流通过线路时损耗了电力，产生的电压降落，称为“电压降”。
“电压降”的产生是由于线路中电荷流动时遇到阻力而损耗了电力，造成了电压降落。
2线路电压降的计算公式一般来说，计算线路的压降并不复杂，可按以下步骤：1.计算线路电流I其中：P-功率(千瓦)；U-电压(kV)；cosθ-功率因素(0.8～0.85)2.计算线路电阻R其中：ρ-导体电阻率(铜芯电缆ρ=0.01740，铝导体ρ=0.0283)；L-线路长度(米)；S-电缆的标称截面3.计算线路压降(最简单实用)：线路压降计算公式：△U=2*I*R，I-线路电流；L-线路长度3电缆压降怎么算？先选取导线再计算压降，选择导线的原则：▪近距离按发热条件限制导线截面(安全载流量)；▪远距离在安全载流量的基础上，按电压损失条件选择导线截面，要保证负荷点的工作电压在合格范围；▪大负荷按经济电流密度选择。
为保证导线长时间连续运行，所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A/mm²；铝线选3～5A/mm²。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
电压降根据下列条件计算：环境温度40℃；导线温度70~90℃；电缆排列：单芯，S=2D；功率因数cosθ=0.8；末端允许降压降百分数≤5%。

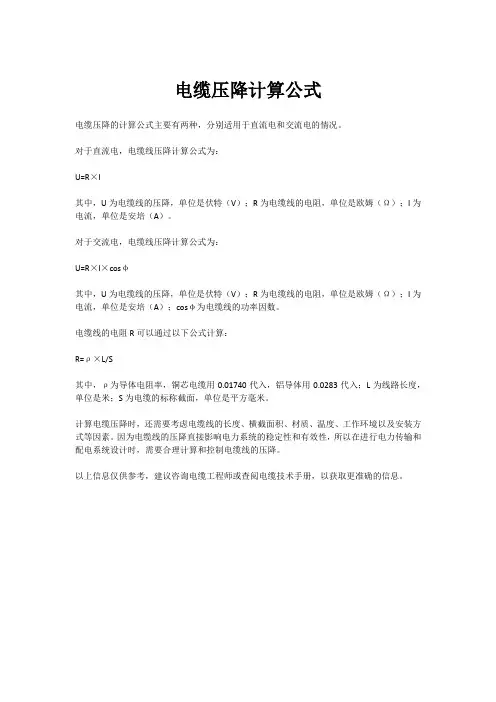

电缆压降计算公式
电缆压降的计算公式主要有两种，分别适用于直流电和交流电的情况。
对于直流电，电缆线压降计算公式为：
U=R×I
其中，U为电缆线的压降，单位是伏特（V）；R为电缆线的电阻，单位是欧姆（Ω）；I为电流，单位是安培（A）。
对于交流电，电缆线压降计算公式为：
U=R×I×cosφ
其中，U为电缆线的压降，单位是伏特（V）；R为电缆线的电阻，单位是欧姆（Ω）；I为电流，单位是安培（A）；cosφ为电缆线的功率因数。
电缆线的电阻R可以通过以下公式计算：
R=ρ×L/S
其中，ρ为导体电阻率，铜芯电缆用0.01740代入，铝导体用0.0283代入；L为线路长度，单位是米；S为电缆的标称截面，单位是平方毫米。
计算电缆压降时，还需要考虑电缆线的长度、横截面积、材质、温度、工作环境以及安装方式等因素。
因为电缆线的压降直接影响电力系统的稳定性和有效性，所以在进行电力传输和配电系统设计时，需要合理计算和控制电缆线的压降。
以上信息仅供参考，建议咨询电缆工程师或查阅电缆技术手册，以获取更准确的信息。
