摘要本毕业设计主要介绍的是根据国家相关标准和规范对小区供配电系统进行电气设计。
其主要内容包括以下几个方面：首先，按单位面积法、单位指标法进行负荷计算。
其次，选择降压箱式变电站的形式及位置。
最后，根据电压和计算电流选择低压电缆型号和低压配电设备。
简要介绍了箱式变电站的防雷与接地，并绘制出相关的电气图纸。
最后依据电气施工图纸设计编制出一套施工预算书。
关键词：负荷计算；箱式变电站；电缆；接地；预算书目录第一章设计说明 (2)1.1.住宅小区基本情况 (2)1.2.设计范围 (2)1.3.设计原则 (2)1.4.环境条件 (3)第二章住宅小区负荷计算 (4)2.1.供配电系统概述 (4)2.2.负荷分级及供电要求 (4)2.3.电源及高压供配电系统 (5)2.4.负荷计算 (6)第三章住宅小区供配电措施 (12)3.1.箱式变的台数与容量、类型的选择 (12)3.2.高、低压分线设备选择 (16)3.3.高、低压电缆类型及截面型号选择 (17)第四章防雷接地 (21)4.1电力设备防雷 (21)4.2低压配电系统的接地型式和基本要求 (21)4.3接地种类 (22)4.4接地装置 (22)第五章施工图设计预算书 (24)参考文献 (40)致谢 (41)第一章设计说明1.1.住宅小区基本情况该住宅小区占地面积约73000平方米，共有建筑27座，其中高层住宅楼6座（3#、4#、13#~16#楼，3#、4#楼带2层底商），多层住宅楼10座(1#、2#、5#~12#楼，#10楼带2层底商)，写字楼4座（19#~22#），小区西、北侧临街建筑均带有底商（17#、18#），此外还有小区物业（23#）、泵房（24#）、热力交换站（25#）及车棚（26#、27#）、地下车库等公共用电设施。
（详见附图6）1.2.设计范围按照市区供电部10kV及以下配电网络设计的规定，对于住宅小区配电工程，设计范围为：高压侧从市区公用10kV配电线路起，在接引10kV电源处设置明显断开点，低压侧至小区内各建筑低压用电计量装置上表位。
城镇居民小区配电的设计（五篇材料）第一篇：城镇居民小区配电的设计城镇居民小区配电的设计摘要：该文总结了梁山县县城10kV配网改造设计、施工中的经验和教训。
论述了配网结构的总体规划，馈线自动化、杆塔、导线等设备的选型和设计原则及铁塔基础的施工方法。
关键词：县城；配网；变电所；线路目前，各地县级城镇电网正在进行改造，其中10kV配电网改造是其中的重点工作之一，我们通过梁山县城10kV配网改造的实践，总结了经验和教训，供同行们参考。
10kV配网线路1.1 变电所(电源点)的布置变电所(电源点)的布置直接关系到运行的经济性、可靠性、安全性。
由于历史原因，梁山县城由110kV南关变、35kV北关变、110kV西郊变供电，基本满足供电要求。
但存在以下问题：110kV西郊变在梁山西北郊，距负荷中心较远，有远水不解近渴之感：35kV北关变电所损耗较大，容量较小，当110kV南关变停电时容量不能满足要求；110kV南关变距负荷中心近、容量大，全县城近65%的负荷由该所供电。
由于历史原因我们现在对此不好改造，建议县级城区电源点规划时根据负荷及地理情况，建两座(有条件建三座)以上110kV变电所，满足其中一所停电，其余所照样能带正常负荷的要求，构成较理想的电源点，为10kV配电网络的构筑打下坚实的基础。
1.2 10kV配网线路结构随着客户对供电可靠性要求的提高，原来辐射状单电源的结构已不适应客户的要求，可以采用双电源并行，客户双电源进线加备自投的方式，但其投资高，客户备自投改造量也大，不适应当前一般县级城镇的应用。
另一种方式是两条从不同变电所(电源点)出线的配电线路在终端用联络开关联络，中间用分段开关分段(电缆线路用环网柜)。
正常时联络开关断开，分段开关合上；故障时，自动切除故障段，非故障段从另一变电所供电。
分段开关数量可根据线路长短，配变多少来配置，分段开关越多，故障时停电用户越少，运行越灵活，但切除故障时间越长，造价越高。
住宅小区供配电方案.docx文档范本1：供配电方案1. 引言本文档旨在提供一个完整的住宅小区供配电方案，确保住宅小区内的电力供应安全可靠，并满足各类用电需求。
本方案涉及供电系统设计、配电系统设计、配电设备选型和电路布置等方面内容。
2. 供电系统设计2.1 供电系统概述2.2 主变电站设计2.3 配电变压器设计2.4 配电房设计3. 配电系统设计3.1 配电系统概述3.2 单元配电柜设计3.3 照明系统设计3.4 家庭用电系统设计4. 配电设备选型4.1 主变电站设备选型4.2 配电变压器设备选型4.3 配电房设备选型4.4 单元配电柜设备选型5. 电路布置5.1 住宅区供电电路布置5.2 照明系统电路布置5.3 家庭用电电路布置附件：1. 主变电站设计图纸2. 配电变压器设计图纸3. 配电房设计图纸4. 单元配电柜设计图纸5. 住宅区供电电路图6. 照明系统电路图7. 家庭用电电路图法律名词及注释：1. 电力法：国家对电力生产、传输、供应和用电行为的规定及相关法律法规。
2. 供电合同：电力供应商与之间签订的供电协议，明确双方的权利和义务。
3. 配电设备：电力系统中用于分配电能的设备，包括变压器、配电柜等。
4. 电路保护：保护电路免受电流过载、短路等故障影响的装置或措施。
5. 安全电压：指供电系统在正常运行状态下的电压范围，确保用电安全。
文档范本2：住宅小区供配电方案1. 引言本文档旨在提供一个全面的住宅小区供配电方案，确保住宅小区内的电力供应安全可靠，并满足各类用电需求。
本方案包括供电系统设计、配电系统设计、配电设备选型和电路布置等方面内容。
2. 供电系统设计2.1 供电系统概述2.2 主变电站设计2.2.1 主变压器选型2.2.2 主变电站布置2.3 配电变压器设计2.3.1 配电变压器容量计算2.3.2 配电变压器选型2.4 配电房设计2.4.1 配电房位置选择2.4.2 配电房布置设计3. 配电系统设计3.1 配电系统概述3.2 单元配电柜设计3.2.1 单元配电柜容量计算3.2.2 单元配电柜选型3.3 照明系统设计3.3.1 照明负荷计算3.3.2 照明设备选型3.4 家庭用电系统设计3.4.1 家庭负荷计算3.4.2 家庭用电设备选型4. 配电设备选型4.1 主变电站设备选型4.2 配电变压器设备选型4.3 配电房设备选型4.4 单元配电柜设备选型5. 电路布置5.1 住宅区供电电路布置5.2 照明系统电路布置5.3 家庭用电电路布置附件：1. 主变电站设计图纸2. 配电变压器设计图纸3. 配电房设计图纸4. 单元配电柜设计图纸5. 住宅区供电电路图6. 照明系统电路图7. 家庭用电电路图法律名词及注释：1. 电力法：国家对电力生产、传输、供应和用电行为的规定及相关法律法规。
住宅小区10-0.4kV配电房设计一、设计依据1.中华人民共和国电力行业标准，如《10kV配电站设计规范》、《城镇居民区10(6)kV配电房(所)设计标准》等标准；2.国家、地方电力规划；3.各部门业务要求和关于供配电工程的有关规定。
二、建筑设计住宅小区10-0.4kV配电房建筑面积不少于10m2，且室内高度不得低于2.5m，内部设有高压室、变压器室、低压室和配电设备室，分别应设有独立门户进出口。
室内应设有足够的照明和通风设施，并配备必要的消防设备。
三、电气设计1.供电方案设计根据小区的电力规划和供电条件，选用10kV供电，配变容量为400kVA（或可根据需要进行调整），供电模式为单回路供电。
2.高压室设计高压室应设置在配电室或变电室内，与外界不通，应有安全可靠的进行与外界通讯的措施安全通道。
高压装置采用单柜/多柜开关柜的方式，高压柜应设置电气联锁装置，与高压出线应配有套管。
3.变压器室设计变压器室应设在室内，并与高、低压室相对隔离。
变压器规格应根据小区需求进行合理选用。
变压器应选用具有较好散热性能的产品，外部设置通风窗或排风扇等散热设备。
变压器室应设防护门进行维护和检修。
4.低压室设计低压室应设在室内，并与高、变压室相对隔离。
低压室内应装有断路器、电压表、电流表、分闸器、电流互感器、漏电保护器等设备，并配有完整的接地装置。
低压总线应选用内资较好的优质铜排，且与电缆接头应尽量少。
5.配电设备室设计配电设备室设在室内，主要设备有母线隔离开关、配电箱等。
应对供电备用功率及扩容做好预留，设备尺寸应根据实际需求进行合理选用。
配电室内应设人机操作接口，方便检修与维护，并应具备完善的接地和保护装置。
四、防雷设计住宅小区10-0.4kV配电房有较高的安全要求，为了保障小区居民的生命财产安全，必须对配电房进行防雷设计。
应对配电房设防雷接地装置，降低雷电冲击的危害性。
五、防火设计住宅小区10-0.4kV配电房设备较为密集，设备间距设置应合理，设备间隔应符合相关的防火要求。
住宅小区电气设计一、供电系统设计：●根据小区规模和用电负荷，确定适宜的供电方式，如市电供电或自备变压器供电。
●设计合理的供电主干线路和分支线路，确保电力供应的可靠性和稳定性。
●设置合适的配电箱、开关箱等设备，实现电能的分配和控制。
二、照明系统设计：●根据小区的道路、公共区域、停车场等场所的需求，设计合理的照明方案。
●使用高效节能的照明设备，如LED灯具，以提高能源利用效率。
●考虑照明控制系统，如传感器控制、定时开关等，实现照明的智能化管理。
三、室内电气设计：●根据住宅单元和户型的不同，设计合理的室内电路布置和插座配备，满足居民日常用电需求。
●针对厨房、浴室等特殊区域，采取防水、防漏电等措施，确保用电安全。
●考虑建筑物的耐火性能，在电气设计中采取相应的防火措施。
四、特殊设备电气设计：●针对小区内的特殊设备，如电梯、水泵、消防设备等，进行专门的电气设计和选型。
●根据设备的功率和运行要求，确定合适的电源电压、线路容量等参数。
●考虑特殊设备的监控和远程操作控制需求，配备相应的电气控制设备。
五、配电系统设计：●设计合理的配电方案，确保电力能够平衡地供应到各个用户。
●考虑电力负荷的均衡性，避免因某一用户用电大而导致其他用户用电不足。
●设置合适的漏电保护开关、过载保护开关等设备，确保用电安全。
六、接地系统设计：●设置良好的接地系统，确保电气设备的安全运行。
●根据相关规范，设计合适的接地电阻和接地线路，防止电气设备因接地问题引发的安全隐患。
以上是住宅小区电气设计的基本内容，具体的设计还需要根据国家和当地的相关规范和标准进行详细制定。
在设计过程中，需要充分考虑用电安全、节能环保和智能化管理的要求，确保小区的电气系统运行稳定、安全可靠。
住宅小区强电方案设计第一篇：住宅小区强电方案设计住宅小区强电方案设计设计方案 1.变、配电系统 1.1负荷等级：1.1.1符合下列情况之一时，应为一级负荷：(1).中断供电将造成人身伤亡时。
(2).中断供电将在政治、经济上造成重大损失时。
例如：，国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
(3).中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力。
1.1.2符合下列情况之一时，应为二级负荷：(1).中断供电将在政治、经济上造成较大损失时，例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
(2).中断供电将影响重要用电单位的正常工作，例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。
1.1.3不属于一级和二级负荷者应为三级负荷。
本住宅小区中的消防设备、应急照明、普通电梯、排水泵和生活水泵等设备用电属于二级负荷；照明、生活用电属于三级负荷。
1.2负荷估算：本住宅小区占地面积约为1.2万平方米，建筑面积约3万平方米，有15幢住宅楼，共1320位住户。
按规模划分为小型区，其负荷密度按60~80W/ m2计算，总负荷Pe为1800～2400KW。
同时系数取0.35，总计算负荷Pjs约为600~840Kw。
按建筑面积50W/m2负荷密度计算，住宅的负荷为6kw。
因此本住宅采用10KV/0.4KV变压器设于室外。
采用树干式与放射式结合的供电方式，三相负荷均衡供电；二级负荷采取双回路供电，在最末一级配电装置内自动切换；三级负荷采用单回路供电。
1.1住宅小区住户照明用电负荷计算方法：简单测算住宅小区住户照明用电负荷的方法可以有两种：1.单位指标法应用单位指标法确定计算负荷Pjs(适用于照明及家用电负荷)，即：Pjs=∑Pei×Ni÷1000(kW)式中Pei——单位用电指标，如：W/户(不同户型的用电指标不同)，由于地区用电水平的差异，各地区应根据当地的实际情况取用Ni——单位数量，如户数(对应不同面积户型的户数)应用以上方法计算负荷应乘以同时系数，即实际最大负荷(PM)。
住宅小区配电系统的设计【摘要】本文将从住宅小区配电系统设计的概述开始，依次介绍设计原则、设计流程、关键因素、安全考虑以及节能考虑等内容。
设计原则包括满足居民需求、提高系统可靠性等；设计流程包括用电负荷计算、线路敷设设计等；关键因素涉及配电设备选择和布置等；安全考虑涉及避雷保护、接地等方面；节能考虑则包括合理电量分配、智能电能管理等。
通过总结住宅小区配电系统设计的重要性和未来发展方向，强调了设计对于居民生活质量和能源利用效率的重要性，为住宅小区配电系统设计提供了指导和思路。
【关键词】住宅小区配电系统、设计原则、设计流程、关键因素、安全考虑、节能考虑、重要性、未来发展方向1. 引言1.1 住宅小区配电系统的设计概述住宅小区配电系统是指将电力从变电站输送到住宅小区内各个建筑物和设备的电力分配系统。
其设计的好坏直接影响到住宅小区的用电安全性、可靠性和效率。
为了满足住宅小区居民的用电需求，配电系统设计需要考虑到多种因素，包括建筑物的用电负荷、布局结构、电力传输距离等。
在设计住宅小区配电系统时，首先需要根据小区规模和用户需求确定电力载荷，并选择合适的变压器容量和电缆规格。
要考虑到供电可靠性和灵活性，采用双回路供电或备用线路设计，确保在发生故障时能够及时切换，保障用户的用电不受影响。
在设计过程中还需考虑到配电设备的选型和布置，确保设备安全可靠、运行稳定。
要合理规划线路走向和敷设方式，避免电力损耗和故障率的增加。
还需要考虑到系统的可维护性和扩展性，方便日后维修和升级。
住宅小区配电系统的设计是一个复杂而重要的工程，在设计过程中需要综合考虑各种因素，确保系统运行安全可靠、高效节能。
只有在设计阶段做好充分的规划和考虑，才能为住宅小区提供稳定可靠的电力供应。
2. 正文2.1 住宅小区配电系统设计原则住宅小区配电系统设计原则是指在设计住宅小区配电系统时，需要遵循的一些基本规则和准则。
这些原则可以确保配电系统的安全稳定运行，同时也能满足住宅小区居民的用电需求。

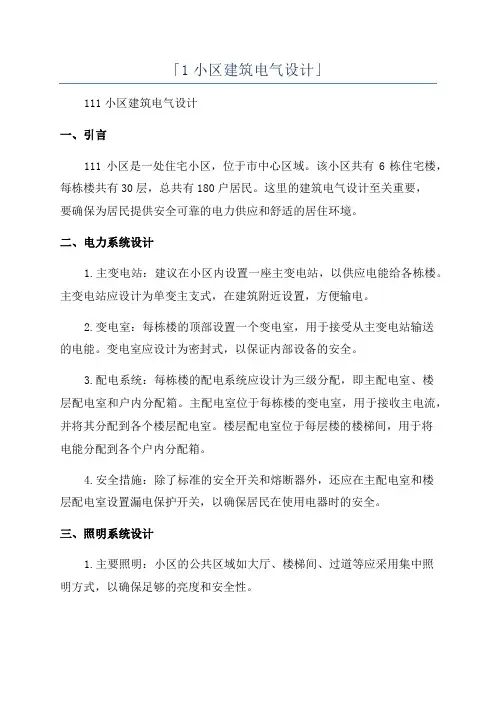

「1小区建筑电气设计」111小区建筑电气设计一、引言111小区是一处住宅小区，位于市中心区域。
该小区共有6栋住宅楼，每栋楼共有30层，总共有180户居民。
这里的建筑电气设计至关重要，要确保为居民提供安全可靠的电力供应和舒适的居住环境。
二、电力系统设计1.主变电站：建议在小区内设置一座主变电站，以供应电能给各栋楼。
主变电站应设计为单变主支式，在建筑附近设置，方便输电。
2.变电室：每栋楼的顶部设置一个变电室，用于接受从主变电站输送的电能。
变电室应设计为密封式，以保证内部设备的安全。
3.配电系统：每栋楼的配电系统应设计为三级分配，即主配电室、楼层配电室和户内分配箱。
主配电室位于每栋楼的变电室，用于接收主电流，并将其分配到各个楼层配电室。
楼层配电室位于每层楼的楼梯间，用于将电能分配到各个户内分配箱。
4.安全措施：除了标准的安全开关和熔断器外，还应在主配电室和楼层配电室设置漏电保护开关，以确保居民在使用电器时的安全。
三、照明系统设计1.主要照明：小区的公共区域如大厅、楼梯间、过道等应采用集中照明方式，以确保足够的亮度和安全性。
2.居民照明：每个住宅单元内的照明应采用分散照明方式，为居民提供个性化的照明需求。
每个房间的开关应设计在进入房间的侧墙上，方便居民的操作。
3.外部照明：小区的室外照明应采用节能的LED灯具，并根据景观设计要求进行布置，以提高小区的美观度和夜间安全性。
四、动力系统设计1.电梯系统：每栋楼应设置多部电梯，在居民出入楼层时提供便利。
电梯系统应与电力系统相互独立，并配备备用电源以应对断电情况。
2.水泵系统：小区的供水系统应配备水泵系统，以确保供水能够达到各栋楼的顶层。
水泵系统应与电力系统相互独立，并配备备用电源以确保正常运行。
3.空调系统：小区的公共区域和每个住宅单元内都应考虑安装空调系统。
空调系统的设计应满足各个居民的舒适需求，并与电力系统相互独立，以确保正常供电。
五、安全与保护设计1.地震防护：由于小区位于地震区域，建筑电气设计应考虑地震防护措施，如设置地震开关、使用抗震电缆等。
某小区住宅楼电气系统的设计(全文完整版)【模板一】详细设计文档：某小区住宅楼电气系统1. 引言1.1 背景这份文档旨在详细介绍某小区住宅楼的电气系统设计。
该住宅楼位于某地，共有10层，拥有100个住房单位，需要一个可靠和安全的电气系统来满足居民的日常使用需求。
1.2 目的本文档旨在提供一个全面的电气系统设计方案，包括电力供应、配电装置、照明系统、插座和设备连接等方面的细节，以确保住宅楼的电气系统符合相关标准和规范。
2. 电力供应2.1 主电源住宅楼的主电源接入点将位于建筑外部，由供电公司提供电力供应。
主电源将通过一个主开关箱连接到住宅楼的电气系统。
2.2 电源容量根据住宅楼的用电负荷估计，我们计划使用一个容量为XXX的主开关箱。
3. 配电装置3.1 主配电箱主配电箱将位于住宅楼的地下室，负责将来自主电源的电力分配到各个楼层的配电箱。
3.2 分配电箱每层楼将设置一个配电箱。
每个配电箱将连接到主配电箱，并负责将电力分配给该楼层的住房单位。
4. 照明系统4.1 公共区域照明住宅楼的公共区域，如大厅、楼梯间和走廊，将安装防水、耐用的LED灯具。
这些灯具将通过开关控制。
4.2 住房单位照明每个住房单位将配备适当数量的照明设备，包括吊灯、壁灯和床头灯等。
居民可以通过开关控制它们。
5. 插座和设备连接5.1 客厅每个住房单位的客厅将设置至少两个电源插座，以满足电视机、音响、电脑等多种设备的需求。
插座将安装在墙壁上，便于使用。
5.2 卧室每个卧室将设置至少一个电源插座，以供居民使用电器设备，如电脑、首.机充电器等。
【附件】本文档涉及的附件包括：1. 电气系统设计图纸2. 设备清单【法律名词及注释】1. 电气安全法：规范电气设备的安装和使用，保障人身和财产安全。
【模板二】完善的设计说明文档：某小区住宅楼电气系统设计1. 简介1.1 背景根据某小区住宅楼的设计要求，本文档详细介绍了电气系统的设计方案，包括电力供应、配电装置、照明系统和插座等。
住宅小区变配电系统设计及变配电室布置精选文档TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-住宅小区变配电系统设计及变配电室布置一、设计规范，规程二、术语和定义三、高压配电系统四、低压配电系统：五、各地常见高低压配电系统设计规定总结六、高低压配电室位置选择七、高低压配电室机房及设备布置八、柴油发电机房布置一、设计规范，规程：《供配电系统设计规范》GB 50052-2009《20KV及以下变电所设计规范》GB 50053-2014《低压配电设计规范》GB 50054-2011《民用建筑设计通则》GB 50352-2005《民用建筑电气设计规范》JGJ 16-2008中国南方电网城市配电网技术导则中国南方电网 10KV及以下业扩受电工程技术导则深圳供电局城市中低压配电网规划设计及用户供电技术导则深圳供电局业扩工作管理规定二、术语和定义：1、变电所：所内20KV及以下交流电源经电力变压器变压后对用电设备供电。
2、配电所：所内只有起开闭和分配电能作用的高压配电装置，母线上无主变压器。
3、开闭所：用于接受并分配电力的供配电设施，高压电网中也称为开关站。
中压配电网中的开闭所一般用于10（20）KV电力的接受和分配。
开关站（开闭所）位于地下的中压开关柜选用全绝缘、全密封、免维护、充气式负荷开关柜，进线不设保护，<1600kVA出线采用熔断器，一般不选用断路器。
进线和环出单元使用单体式负荷开关柜，出线采用3-4气箱共箱式或单体式负荷开关柜；开闭所一般由供电部分负责设计、使用。
4、公用配变电所（公变）：由供电部门直接管理的配（变）电所，所供负荷一般为住宅居民生活用电、电梯、消防等，简称公变。
在深圳一般高压、变压器是属需移交供电局资产，低压配电室不用移交。
5、专用配变电所（专变）：指为新建住宅区内公共用户服务【地下室照明,值班照明、警卫照明、保安系统照明、绿化景观照明、路灯照明、电话机房电源、人防配电、电锅炉、锅炉房用电、立体车库用电、商业、车库用电、物业用房、幼儿园、派出所、医疗站、商业水泵、生活与商业混用水泵、供热交换站（二次加压泵）、垃圾回收站、中央空调、污水源热泵、水源热泵】，由产权委托人自行负责管理的配（变）电所，简称专变。
一般用户自己管理。
6、城市配电网：220KV及以上电压电网为高压配电网，110KV及以下电压电网为城市配电网，其中35、66、110KV电压电网为高压配电网，6、10、20KV电压电网为中压配电网，电压电网为低压配电网。
7、供电方案：指供电企业根据客户的用电需求，制定并与客户协商确定的电力供应具体实施方案。
供电方案包括：供电电压等级、供电容量、供电电源位置、供电电源数、供电回路数，路径、出线方式、供电线路敷设、继电保护、初步的计量和计费方案等内容。
三、高压配电系统：1、供电方案：根据工程性质、规模、用电负荷等级等确定供电电压等级、供电容量、供电回路数等。
最终以供电局审核批准的供电方案为准。
住宅小区的供电电源一般由市政10KV （20KV）电源，外加柴油发电机组作为备用电源的供电方案。
2、高压开关柜：1）中国南方电网广东电网公司也扩工程典型设计（试行）规定：单台变压器容量在630KVA及以下时，高压柜可采用高压环网柜供电，变压器采用负荷开关加高压熔断器保护。
2）单台变压器容量在800KVA及以上时，高压柜应采用高压中置柜供电，变压器采用高压断路器保护,高压进线柜采用1250A/高压断路器保护，变压器出线柜采用630A/25KA高压断路器保护。
（深圳示例）3、变压器容量及台数的确定：1) 中国南方电网城市配电网技术导则规定：单台干式变压器容量不应大于800KVA；中国南方电网10KV及以下业扩受电工程技术导则规定：单台干式变压器的容量选择最大不应超过1250KVA。
深圳供电局业扩工作管理规定规定：单台干式变压器容量不宜大于1000KVA；2)对季节性负荷或昼夜负荷变化较大客户宜采用经济运行方式，可选择两台或多台变压器供电,变压器的台数尽量采用双数，两台变压器的低压母线段两两联络，提高供电可靠性，在用电负荷较低季节，可停一台变压器运行。
4、计量方式：1)专用变配电室计量采用高供高计方式。
（深圳示例）2)公用变配电室计量采用高供低计方式。
（深圳示例）5、用户专用变电站：用户变压器总容量在40MVA（40000KVA）及以上时，应建设用户专用变电站，并采用110KV或更高电压等级供电。
6、高压开闭所：每个工程应在首层（地下一层）进出线方便的地方预留一个30平方米左右的高压开闭所，作为高压供电分界点。
四、低压配电系统：1、变压器所带负荷：1)原则上，一台变压器只供同一用电类别的用电。
住户一户一表，低压计量收费住户公共负荷（地下室、楼梯间、电梯等），深圳允许和住户用电共用变压器，低压设公共负荷总表计量（深圳示例）2）南方电网（除深圳）一般要求住户公共负荷和住户用电分设变压器，可以和商业等公用变压器，属专变性质，也需设公共负荷总表计量。
（惠州示例）3）深圳供电局规定：非住宅用电客户的用电报装容量超过100KW时（如商铺），原则上应由专用变压器供电（如有特殊条件限制，可适当调整此界限），商业、会所、幼儿园、社康医院等不能和住户公共负荷（地下室、楼梯间、电梯等）共用公共负荷母线段。
（深圳示例）4）中国南方电网10KV及以下业扩受电工程技术导则规定：对于地下室照明、抽水、电梯、消防、公共景观及照明等共用设施设备由小区公用变供电，如上诉设备总容量超过160KW及以上时宜设置小区专用变供电，计量设置在独立配电室内。
（惠州示例）2、负荷计算：1）方案阶段，采用单位指标法：住宅：30~40VA/平方米公寓：50~60VA/平方米车库：10~15VA/平方米会所：60~70VA/平方米商业：100~120VA/平方米幼儿园：50~60VA/平方米2）扩初和施工图阶段,采用需要系数法：高档住宅、别墅 12~20kw/套高级住宅, 建筑面积80㎡以上住宅：70W/㎡商用：按100~120w/㎡计算商场、宾馆：按100w/㎡计算办公：按 80~ 100w/㎡计算办公楼、招待所：按80w/㎡计算3、需要系数：1）深圳市供电局对住户负荷需要系数没有特别的规定，可以按照国标图集《建筑电气常用数据》04DX101-1之P3-16“住宅用电负荷需要系数选择表”选取。
如：按三相配电计算时所连接的户数在375~600户时，需要系数取。
2）除深圳以外，外地供电局对住户用电负荷需要系数，一般都有具体规定，例如，珠海供电局规定：住宅在401户以上时，需要系数取, 有些地方供电局不允许打需要系数，中国南方电网10KV及以下业扩受电工程技术导则规定：户数越多，需要系数选择相应递减，但最少不得小于。
3）设计初期，一定要让甲方提供当地供电局对住户用电容量和需要系数的具体要求。
这非常重要，直接牵涉到变压器台数和容量的设置，继而影响到变配电室布置，若要修改，工作量很大。
4、住宅小区变压器装机容量统计：5、无功功率补偿容量：变压器配置的电容器容量应根据负荷性质确定，补偿到高压侧的功率因数不低于，宜按变压器容量的20%~40%确定，一般取30%。
五、各地常见高低压配电系统设计规定：们的做法以书面的形式告诉甲方，征的甲方的同意，以规避设计修改的风险。
2、参考当地”XX市新建住宅供配电设施建设技术导则”。
3、每个地方的规定做法，也是在不断修改。
六、高低压配电室位置选择：1、变电所位置的选择：1）、接近负荷中心；2）、进出线方便；3）、接近电源侧；4）、设备运输方便；5）、不应设在有剧烈振动或高温的场所；6）、不宜设在多尘或有腐蚀性气体的场所，当无法远离时，不应设在污染源盛行风向的下风侧；7）、不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻；8）、不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方，当与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》的规定；9）、不应设在地势低洼和可能积水的场所。
2、变配变电所位于高层建筑(或其他地下建筑)的地下室时，不宜设在最底层。
当地下仅有一层时，应采取适当抬高该所地面等防水措施。
并应避免洪水或积水从其他渠道淹渍配变电所的可能性。
3、当工程内有制冷机房时，变配电室宜靠近用电负荷较大的制冷机房布置，有条件时，可单独为制冷机房设置专用变配电室。
4、变配电室应有通向疏散楼梯的通道。
（深圳示例）5、当配变电所的正上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。
有些供电局规定，配变电所的正上方不能是住宅。
6、低压配电干线供电半径不宜大于200M.七、高低压配电室机房及设备布置：1、设置于变电所内的非封闭式干式变压器，应装设高度不低于的固定遮栏，遮栏网孔不应大于40mm×40mm。
变压器的外廓与遮栏的净距不宜小于，变压器之间的净距不应小于。
2、配电装置的长度大于6m时，其柜（屏）后通道应设两个出口，低压配电装置两个出口间的距离超过15m时，尚应增加出口。
（深圳示例）3、高压配电室内各种通道最小宽度，应符合下表规定。
高压配电室内各种通道最小宽度（mm）注： 1）固定式开关柜为靠墙布置时，柜后与墙净距应大于50mm，侧面与墙净距应大于200mm；2）通道宽度在建筑物的墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200mm。
4、低压配电室内成排布置的配电屏，其屏前、屏后的通道最小宽度，应符合下表的规定。
配电屏前、后通道最小宽度（mm）注：当建筑物墙面遇有柱类局部凸出时，凸出部位的通道宽度可减少200mm。
5、长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。
长度大于60m时，宜增加一个出口。
当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。
（深圳示例）6、变压器外廓(防护外壳)与变压器室墙壁和门的净距不应小于下表所列数值。
干式变压器的金属网状遮栏，其防护等级不低于IP1X，遮栏高度不低于。
7、多台干式变压器布置在同一房间内时，变压器防护外壳间的净距不应小于下表所列数值。
注：①变压器外壳的门应为可拆卸式，当变压器外壳的门为不可拆卸式时其B值应是门扇的宽度C加变压器b之和再加。
8、高低压配电柜的接线方式：1）高压柜上进上出：高压配电柜上设置电缆线槽，高压配电柜应注意采用后鼓包型式，一般柜深需增加300MM左右（具体以产品样本为准）；2）低压柜上进上出：低压配电柜上设置电缆线槽，机房净高米以上。
（深圳示例）3)高压柜下进下出：高压配电柜下设置800MM高电缆沟。
机房净高米以上。
