直流电机伺服系统实验指导及实验报告

实验六 直流伺服电机实验一、实验设备及仪器 被测电机铭牌参数：P N =185W ，U N =220V ，I N =1.1A ， 使用设备规格(编号)：1．MEL 系列电机系统教学实验台主控制屏（MEL-I 、MEL-IIA 、B ）； 2．电机导轨及测功机、转速转矩测量（MEL-13）； 3．直流并励电动机M03（作直流伺服电机）；4．220V 直流可调稳压电源（位于实验台主控制屏的下部）； 5．三相可调电阻900Ω（MEL-03）； 6．三相可调电阻90Ω（MEL-04）；7．直流电压、毫安、安培表（MEL-06）；二、实验目的1．通过实验测出直流伺服电动机的参数r a 、e κ、T κ。

2．掌握直流伺服电动机的机械特性和调节特性的测量方法。

三、实验项目1．用伏安法测出直流伺服电动机的电枢绕组电阻r a 。

2．保持U f=U fN=220V，分别测取U a =220V及U a＝110V的机械特性n=f(T)。

3．保持U f=U fN=220V，分别测取T2＝0.8N.m及T2＝0的调节特性n=f(Ua)。

4．测直流伺服电动机的机电时间常数。

四、实验说明及操作步骤1．用伏安法测电枢的直流电阻Ra取三次测量的平均值作为实际冷态电阻值Ra=3132a a a R R R ++。

表中Ra=（R a1+R a2+R a3）/3; R aref =Ra*a ref θ++235235（3）计算基准工作温度时的电枢电阻由实验测得电枢绕组电阻值，此值为实际冷态电阻值，冷态温度为室温。

按下式换算到基准工作温度时的电枢绕组电阻值：R aref =Raaref θθ++235235式中R aref ——换算到基准工作温度时电枢绕组电阻。

（Ω） R a ——电枢绕组的实际冷态电阻。

（Ω）θref ——基准工作温度，对于E 级绝缘为75℃。

θa ——实际冷态时电枢绕组的温度。

（℃）2．测直流伺服电动机的机械特性I S：电流源，位于MEL-13，由“转矩设定”电位器进行调节。

直流电机的特性测试一、实验要求在实验台上测试直流电机机械特性、工作特性、调速特性（空载）和动态特性, 其中测试机械特性时分别测试电压、电流、转速和扭矩四个参数, 根据测试结果拟合转速—转矩特性（机械特性）, 并以X轴为电流, 拟合电流—电压特性、电流—转速特性、电流—转矩特性, 绘制电机输入功率、输出功率和效率曲线, 即绘制电机综合特性曲线。

然后在空载情况下测试电机的调速特性, 即最低稳定转速和额定电压下的最高转速, 即调速特性；最后测试不同负载和不同转速阶跃下电机的动态特性。

二、实验原理图三、实验操作步骤1.测量直流电机的机械特性和动态特性①首先将负载旋钮逆时针拧至最小, 然后将实验设备面板上的直流电机的电枢电压和电枢电流信号引出, 分别接至计算机的采集数据端口上, 打开计算机中的测试软件, 进入测试界面, 设定每个通道的测量范围。

②系统上电。

③用计算机给定电机的电枢电压信号, 逐渐增加负载（顺时针转动负载旋钮）, 选择记录下此过程中的20组数据, 每组数据包括测量电枢电压、测量电枢电流、电机转速和电磁转矩值。

④计算机停止给定电机的电枢电压信号, 系统电源关闭。

2.测量直流电机的调速特性本实验要求测量的是空载下的调速特性, 测量额定电压下的最高转速和最低稳定转速。

步骤如下:①首先将负载旋钮逆时针拧至最小, 然后将实验设备面板上的直流电机的电枢电压信号引出, 接至计算机的采集数据端口上, 打开计算机中的测试软件, 进入测试界面, 设定通道的测量范围。

②利用式（1-7）计算电机额定电压（3V）对应的测量电压值, 为5.16V。

电机实际电压=（前面板测量电压-0.76）*2.75-0.1③系统上电。

④不断改变计算机输出的电机电压信号, 直至测量电压信号的值为5.16V。

记录下此时的转速值, 即为额定电压下的最高稳定转速。

⑤不断减小计算机输出地电机电压信号, 观察转速逐渐减小和稳定的情况, 记录下最低稳定转速值。

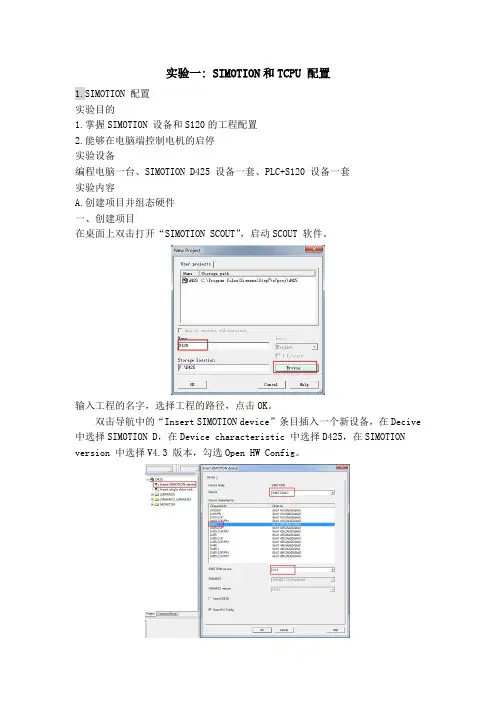

实验一: SIMOTION和TCPU 配置1.SIMOTION 配置实验目的1.掌握SIMOTION 设备和S120的工程配置2.能够在电脑端控制电机的启停实验设备编程电脑一台、SIMOTION D425 设备一套、PLC+S120 设备一套实验内容A.创建项目并组态硬件一、创建项目在桌面上双击打开“SIMOTION SCOUT”，启动SCOUT 软件。

输入工程的名字，选择工程的路径，点击OK。

双击导航中的“Insert SIMOTION device”条目插入一个新设备，在Decive 中选择SIMOTIOND，在Device characteristic 中选择D425，在SIMOTION version 中选择V4.3 版本，勾选Open HW Config。

设置编程电脑与SIMOTION 的连接方式，根据实际硬件的连线选择。

选择以太网连接Ethernet IE1-OP（X120 端口），TCP/IP(AUto)协议。

二、网络组态工程创建完成之后，会得到下图的画面，对网络进行组态。

双击图中的蓝色条状区域X120 IE1-OP，设置SIOMTION 的IP 地址点击按钮Properties，修改SIMOTION 的IP 地址修改IP 地址，保证此处的IP 地址与编程电脑的IP 地址在一个网段内。

三、激活路由1.设置路由点击“Configure network”，进行设置路由操作。

双击上图右侧的PG/PC（1），设置IP 地址。

IP 地址要和编程电脑的IP地址一致。

2.保存路由和下载路由按下图所示，点击工具栏中的保存与编译按钮，没有错误后，再点击下载按钮，下载NetPro 组态到SIOMTION 中，使编程电脑可以和SIMOTION 中集成的驱动器通讯。

四、保存和下载硬件组态点击View 按钮，寻找能够访问的节点，出现节点后选中该节点，点击OK。

B. 配置SINAMICS 驱动器一、在线配置：1.建立在线连接：在打开的画面中点击工具栏上的在线图标，在出现的画面中将D425 和Sinamics_Integrated 全选，点击OK 后即可自动建立连接。

直流电动机实验报告实验报告：直流电动机实验引言：直流电动机是一种将直流电能转化为机械能的装置，广泛应用于各个领域。

在本实验中，我们将通过对直流电动机的实验研究，探究其工作原理和性能特点。

一、实验目的：1. 了解直流电动机的组成结构和工作原理；2. 掌握直流电动机的启动、制动和运行过程；3. 学习使用实验仪器测量电动机的性能参数。

二、实验原理：直流电动机是由电枢和磁极组成。

当电枢通过外部直流电源供电时，在电磁场的作用下，电枢会受到电磁力的作用而产生旋转。

电动机的工作原理可以通过右手定则来解释。

在电动机的实验中，我们还需要了解几个重要的性能参数：1. 电压常数Kv：表示电动机转速和电压之间的关系；2. 转矩常数Kt：表示电动机转矩和电流之间的关系；3. 电动机的机械功率：指电动机转动时所做的功。

三、实验步骤：1. 连接电动机与电源，并确认电路连接正确；2. 使用电压表和电流表对电动机的电压和电流进行测量，并记录数据；3. 测量不同电压下电动机的转速，并记录数据；4. 根据测得的数据计算电动机的转矩常数Kt和电压常数Kv；5. 测量不同电压和负载下电动机的功率，并进行数据分析。

四、实验结果及分析：1. 测量数据的记录表格：电压（V）电流（A）转速（rpm）10 0.5 100020 1.0 200030 1.5 300040 2.0 400050 2.5 50002. 通过数据计算得到的电压常数Kv为200 rpm/V，转矩常数Kt为0.04 Nm/A；3. 在不同电压和负载下测量的功率随电压和负载增加而增加。

实验中我们观察到，当电压增加时，电动机的转速也随之增加。

这符合电压常数Kv的定义。

而转速的增加会带动机械负载的旋转，从而转矩也相应增加。

而转矩的增大会使得电流增加，因此电压和转矩之间的关系可以通过转矩常数Kt来表示。

实验结果进一步说明了直流电动机的工作原理，即通过外部直流电源提供电能，电枢在电磁场的作用下转动。

直流电机伺服系统实验报告目录直流电机伺服系统实验报告 (1)实验一、MATLAB仿真实验 (2)1.直流电机的阶跃响应 (2)2.直流电机的速度闭环控制 (2)3.直流电机的位置闭环控制 (7)实验二、直流电机调速系统 (11)1.反馈增益调节 (12)2.抗扰动能力对比 (12)3.比例调节下的特性测试与控制参数优化 (13)4.比例积分调节下的特性测试与控制参数优化 (15)5.测试速度环的速度误差系数(选做) (18)6.思考题 (19)实验三、直流电机位置伺服系统 (20)1.测试位置环的速度误差系数 (20)2.位置环采用比例控制器时的特性 (20)3.位置环采用PI 控制器时的动态特性 (23)4.测试工作台位移与输入电压的静特性 (24)5.思考题 (24)实验总结 (27)实验一、 MATLAB 仿真实验1.直流电机的阶跃响应如下图，对直流电机输入一个阶跃信号，画出阶跃响应曲线，指出主导极点。

利用Simulink 仿真搭建模型：实验结果 阶跃响应曲线两个极点是1210,10000s s =-=-，其中主导极点是110s =-。

2. 直流电机的速度闭环控制如下图，用测速发电机检测直流电机转速，用控制器Gc(s)控制加到电机电枢上的电压。

(1)假设()100c G s =，用Matlab 画出控制系统开环Bode 图，计算增益剪切频率、相位裕量、相位剪切频率、增益裕量：当()100c G s =时，改为单位负反馈，开环传递函数：100()(0.11)(0.0011)(0.00011)G s s s s =+++绘制系统开环Bode 图：利用margin 函数，得到：增益剪切频率784.3434/c rad s ω=，相位裕量48.1370γ=，相位剪切频率3179.7/rad s πω-=，增益裕量11.1214g K =。

(2)通过分析Bode 图，选择合适的常数P K 作为()c G s ，使闭环阶跃响应的最大超调量在0~5%之间：超调量(%)100(1sin )5p M γ≈--，降低最大超调量需要适当提高相位裕量γ，反解得到γ的取值为：64.2°<γ<71.8°这就需要减小p K （但是快速性将降低，稳态误差将增大）。

师范学院实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：实验（1）项目名称：直流电机智能伺服控制器基本控制实验1.实验项目名称直流电机智能伺服控制器基本控制实验2.实验目的和要求熟悉智能伺服运动控制器的原理和使用方法，掌握基本的电机控制原理，电流环，速度环和位置环的参数调节3.实验原理伺服系统在机电设备中具有重要的地位，高性能的伺服系统可以提供灵活、方便、准确、快速的驱动。

随着技术的进步和整个工业的不断发展，伺服驱动技术也取得了极大的进步，伺服系统已进入全数字化的时代。

智能伺服运动控制器的总体结构如下图所示；Motion Studio是智能伺服控制器的开发环境，是一款基于Windows环境的高性能可视化软件，用于开发包含有Technosoft智能伺服驱动的运动解决方案，它容许您配置一个运动系统，包括运动系统元素定义和控制器参数测定，利用高级集成工具设计运动程序，它可以自动生成TML代码，深层代码开发工具容许进一步的编辑和直接编译、连接、产生执行代码并送到IPM驱动器，最后，先进的图形显示工具：如数据记录、控制按钮和TML变量观测可用于系统的运动。

其界面如下图所示：根据电机参数，在下图所示的界面中设置参数：设置电流环，速度环和位置环各参数：在设置速度环和位置环参数后，对系统进行“Tune＆Test”实验，改变参数，直到可以达到满意的控制效果。

4.主要仪器设备直流伺服系统控制平台、控制计算机5.实验内容及步骤（1）参照智能伺服控制器用户手册，熟悉其结构和原理（2）掌握智能伺服控制器和计算机通讯的原理和方法，掌握编码器信号采集，电位器信号采集和电机控制的基本方法。

（3）熟悉Motion Studio的使用。

6.实验数据记录和处理（1）测试出的电机电压值是多少？（2）测试出电机和负载总的转动惯量是多少？7. 问题与讨论（1）电机的转动方向是通过测试什么信号得到的？（2）测试电机的速度环时显示的波形是什么曲线？请简单画出波形图。

《电力拖动与电力系统创新实验》
电机专业方向创新实验
实验报告
电气工程及其自动化实验中心
实验项目：项目二 直流伺服电机控制实验
姓名：吴朋
学号：1120610812
时间：2015.10.14
成绩：
项目二 直流伺服电机控制实验
一、实验目的
1、掌握直流伺服电机开环回路的电压控制原理，测试响应波形，用比较近似方法确定开环特性参数。

2、掌握直流伺服电机闭环回路的速度和位置控制原理，测试响应波形，用比较近似方法确定闭环特性参数。

3、掌握直流伺服电机加减速、正弦波和可编程波的位置控制原理，测试响应波形，用比较近似方法确定闭环特性参数。

二、实验项目
1、开环回路的电压控制
2、闭环回路的速度控制
3、闭环回路的位置控制
4、加减速的位置控制
5、正弦波的位置控制
6、可编程波的位置控制
三、实验内容
1、开环回路的电压控制
Kamp加倍，速度57，加倍
频率加倍，转停转停频率加倍
负载率增大“转停”的“转”的时间比例变大2、闭环回路的速度控制
4、加减速的位置控制
6、可编程波的位置控制
四、实验心得
本实验了解了直流伺服电机的控制种类及基本方法，但是对于理论知识认识并不是非常深刻，需要在课后时间自学相关知识，才能更好的掌握。

直流电机伺服系统实验报告目录直流电机伺服系统实验报告 (1)实验一、MATLAB仿真实验 (2)1.直流电机的阶跃响应 (2)2.直流电机的速度闭环控制 (2)3.直流电机的位置闭环控制 (7)实验二、直流电机调速系统 (11)1.反馈增益调节 (12)2.抗扰动能力对比 (12)3.比例调节下的特性测试与控制参数优化 (13)4.比例积分调节下的特性测试与控制参数优化 (15)5.测试速度环的速度误差系数(选做) (18)6.思考题 (19)实验三、直流电机位置伺服系统 (20)1.测试位置环的速度误差系数 (20)2.位置环采用比例控制器时的特性 (20)3.位置环采用PI 控制器时的动态特性 (23)4.测试工作台位移与输入电压的静特性 (24)5.思考题 (24)实验总结 (27)实验一、 MATLAB 仿真实验1.直流电机的阶跃响应如下图，对直流电机输入一个阶跃信号，画出阶跃响应曲线，指出主导极点。

利用Simulink 仿真搭建模型：实验结果 阶跃响应曲线两个极点是1210,10000s s =-=-，其中主导极点是110s =-。

2. 直流电机的速度闭环控制如下图，用测速发电机检测直流电机转速，用控制器Gc(s)控制加到电机电枢上的电压。

(1)假设()100c G s =，用Matlab 画出控制系统开环Bode 图，计算增益剪切频率、相位裕量、相位剪切频率、增益裕量：当()100c G s =时，改为单位负反馈，开环传递函数：100()(0.11)(0.0011)(0.00011)G s s s s =+++绘制系统开环Bode 图：利用margin 函数，得到：增益剪切频率784.3434/c rad s ω=，相位裕量48.1370γ=，相位剪切频率3179.7/rad s πω-=，增益裕量11.1214g K =。

(2)通过分析Bode 图，选择合适的常数P K 作为()c G s ，使闭环阶跃响应的最大超调量在0~5%之间：超调量(%)100(1sin )5p M γ≈--，降低最大超调量需要适当提高相位裕量γ，反解得到γ的取值为：64.2°<γ<71.8°这就需要减小p K （但是快速性将降低，稳态误差将增大）。

一、实训目的本次直流电机控制实训旨在通过实际操作，让学生掌握直流电机的工作原理、控制方法及其在实际应用中的调试技巧。

通过实训，学生能够了解直流电机的驱动电路、控制电路以及相关的控制算法，提高动手能力和实际应用能力。

二、实训内容1. 直流电机的工作原理及结构首先，我们了解了直流电机的基本工作原理。

直流电机主要由定子、转子、电刷、换向器等部分组成。

当电流通过电刷和换向器时，在转子线圈中产生磁场，从而与定子磁场相互作用，产生转矩，使转子转动。

2. 直流电机的驱动电路在了解了直流电机的基本结构和工作原理后，我们学习了直流电机的驱动电路。

驱动电路主要包括电源电路、保护电路、控制电路和电机驱动电路。

电源电路为电机提供所需的直流电压；保护电路用于防止电机过载、短路等故障；控制电路用于控制电机的转速和转向；电机驱动电路则将控制信号转换为电机所需的电压和电流。

3. 直流电机的控制方法直流电机的控制方法主要有两种：脉宽调制（PWM）控制和模拟控制。

PWM控制通过改变脉冲宽度来控制电机的转速，具有响应速度快、精度高等优点；模拟控制则通过改变电压和电流的大小来控制电机的转速，具有电路简单、成本低等优点。

4. 实训过程在实训过程中，我们首先搭建了直流电机的驱动电路，并使用Keil软件编写了控制程序。

程序主要包括以下部分：（1）初始化：设置PWM占空比、定时器等参数；（2）主循环：读取编码器反馈信号，计算电机转速；（3）控制算法：根据设定转速与实际转速的差值，调整PWM占空比，实现电机转速的闭环控制；（4）显示：在LCD显示屏上显示电机转速、占空比等信息。

在程序编写完成后，我们使用Proteus软件对电路进行了仿真，验证了程序的correctness。

仿真结果表明，电机转速能够稳定在设定值附近。

5. 实训结果分析通过本次实训，我们掌握了直流电机的驱动电路、控制方法以及调试技巧。

以下是实训结果分析：（1）PWM控制效果较好，电机转速稳定，波动较小；（2）控制程序简单易读，易于修改和扩展；（3）电路搭建过程较为顺利，未出现明显问题。

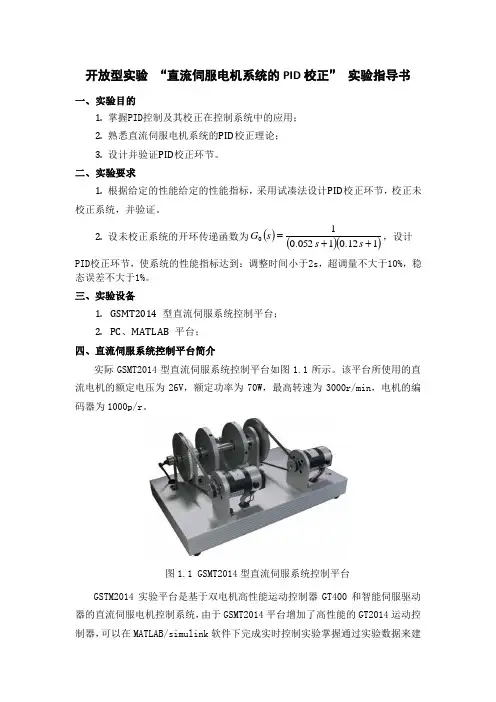

开放型实验 “直流伺服电机系统的PID 校正” 实验指导书一、实验目的1. 掌握PID 控制及其校正在控制系统中的应用；2. 熟悉直流伺服电机系统的PID 校正理论；3. 设计并验证PID 校正环节。

二、实验要求1. 根据给定的性能给定的性能指标，采用试凑法设计PID 校正环节，校正未校正系统，并验证。

2. 设未校正系统的开环传递函数为()()()112.01052.010++=s s s G ，设计PID 校正环节，使系统的性能指标达到：调整时间小于2s ，超调量不大于10%，稳态误差不大于1%。

三、实验设备1. GSMT2014 型直流伺服系统控制平台；2. PC 、MATLAB 平台； 四、直流伺服系统控制平台简介实际GSMT2014型直流伺服系统控制平台如图1.1所示。

该平台所使用的直流电机的额定电压为26V ，额定功率为70W ，最高转速为3000r/min ，电机的编码器为1000p/r 。

图1.1 GSMT2014型直流伺服系统控制平台GSTM2014实验平台是基于双电机高性能运动控制器GT400和智能伺服驱动器的直流伺服电机控制系统，由于GSMT2014平台增加了高性能的GT2014运动控制器，可以在MATLAB/simulink 软件下完成实时控制实验掌握通过实验数据来建立系统的数学模型的实验方法，以及现代控制理论的状态反馈法。

五、实验原理1．PID 简介在工业生产过程控制中，常用的基本调节规律有：P ，PI ，PD 和PID 控制。

加入PID 控制后，控制系统如图1.2所示。

图1.2 加入PID 控制器的系统框图1）P 控制器控制器的输出()t u 与误差作用信号()t e 的关系为 ()()t e K t u p =拉普拉斯变换量的形式为 ()()()()11-==pK s E s U s G式中，p K 为比例增益。

在相同的偏差下，p K 越大，输出也越大，因此p K 是衡量比例作用强弱的参数。

直流伺服电机实验报告直流伺服电机实验报告引言：直流伺服电机是一种常见的电动机类型，广泛应用于工业自动化、机械控制和航空航天等领域。

本实验旨在通过对直流伺服电机的测试和分析，了解其性能特点和控制原理。

一、实验目的本实验的主要目的是：1. 理解直流伺服电机的基本原理和工作方式；2. 测试直流伺服电机的性能参数，如转速、转矩和响应时间等；3. 掌握直流伺服电机的控制方法，如位置控制和速度控制。

二、实验装置与步骤1. 实验装置：本实验使用的实验装置包括直流伺服电机、电源、电压表、电流表、转速表和控制器等。

2. 实验步骤：（1）接线：按照实验装置的接线图连接电源、电机和测量仪器。

（2）电机参数测量：通过改变电压和电流的大小，测量直流伺服电机的转速和转矩特性。

（3）控制方法测试：使用控制器对直流伺服电机进行位置控制和速度控制，观察并记录控制效果。

三、实验结果与分析1. 电机参数测量结果：通过改变电压和电流的大小，测量了直流伺服电机在不同工作条件下的转速和转矩。

结果显示，随着电压和电流的增加，电机的转速和转矩也随之增加。

这说明直流伺服电机的性能受电压和电流的影响较大。

2. 控制方法测试结果：通过控制器对直流伺服电机进行位置控制和速度控制，观察了电机的响应时间和控制效果。

结果显示，直流伺服电机对位置控制和速度控制的响应时间较短，控制效果较好。

这说明直流伺服电机具有较高的控制精度和灵敏度。

四、实验结论通过本实验，我们对直流伺服电机的性能特点和控制原理有了更深入的了解。

实验结果表明，直流伺服电机具有较高的转速和转矩，且对位置控制和速度控制具有较好的响应性能。

这使得直流伺服电机在工业自动化和机械控制领域有着广泛的应用前景。

五、实验心得通过本次实验，我深入学习了直流伺服电机的工作原理和控制方法。

在实验过程中，我不仅掌握了实验装置的使用方法，还学会了如何测量和分析电机的性能参数。

这对我今后从事相关领域的研究和工作具有重要意义。

淄博职业技术学院控制电机实验报告XX学院___年级XX班姓名________学号_________同组人__________实验日期________年_____月____日温度________ 湿度________实验二直流伺服电动机电磁力矩系数测量一、实验目的1、通过实验测出直流伺服电动机的参数ra、Ke、KT。

2、掌握直流伺服电动机的机械特性二、实验项目1、测直流伺服电动机的电枢电压、电流、力矩测量。

三、实验方法1、实验设备：7 光电转速表 12、测取直流伺服电动机的电磁力矩系数图4.1.2 直流伺服电动机接线图(1) 按实验指导书图示接线，图中R f1选用D42上1800Ω阻值，R1选用D42上900Ω与900并联共450Ω阻值采用分压器接法，S2选用D51，A1、A2选用两只D31上200mA档。

(2) 把R f1、R1调至最小，R L调至最大，开关S2打开，涡流测功机不加载。

先接通励磁电源，再接通电枢电源并调至220V，电机运行后把R1调至最大。

(3) 调节涡流测功机给定调节旋钮，给直流伺服电机加载。

同时调节直流伺服电机的励磁电阻R f1使电机达到n N=1600r/min,Ia=0.8A,U=U N=220V,此时电机的励磁电流即额定励磁电流。

(4) 保持此额定励磁电流不变，调节涡流测功机的给定调节旋钮逐渐减载，从额定负载到空载范围内测取将n、I a、T数据记录于表1-2中。

=220VNn(r/min) 1600I a(A) 0.8T(N.m) 62（数据在数值的基础上进行浮动即可）见课本P132Tem=Kt*i参数可见P211或者本页后(5) 调节电枢电压为U=110V ，保持I f =I fN 不变，调节涡流测功机的给定调节旋钮，使I a =0.8A ，再减小伺服电机的负载，一直到空载，其间记录7~8组数据于表1-4中。

四、实验报告1、由实验数据求得电机参数：R aref 、K e 、K TR aref ——直流伺服电动机的电枢电阻 ——电势常数——转矩常数 五、实验心得六、思考题1、若直流伺服电动机正（反）转速有差别，试分析其原因？（1）“零飘”，零点不是绝对零点，要调节零飘点，接近于0位置，正反转就基本一致了 （2）因为可控硅制造工艺和参数问题，实际上反转跟正传的电流环并不一致e T aNe KK n U K π300==。

直流电机的实验报告2-2直流发电机一、实验目的1、掌握用实验方法测定直流发电机的各种运行特性，并根据所测得的运行特性评定该被试电机的有关性能。

2、通过实验观察并励发电机的自励过程和自励条件。

二、预习要点1、什么是发电机的运行特性？在求取直流发电机的特性曲线时，哪些物理量应保持不变，哪些物理量应测取。

2、做空载特性实验时，励磁电流为什么必须保持单方向调节？3、并励发电机的自励条件有哪些？当发电机不能自励时应如何处理？4、如何确定复励发电机是积复励还是差复励？三、实验项目1、他励发电机实验（1）测空载特性保持n=n N使I L=0，测取U0=f（I f）。

（2）测外特性保持n=n N使I f=I fN，测取U=f（I L）。

（3）测调节特性保持n=n N使U=U N，测取I f=f（I L）。

2、并励发电机实验（1）观察自励过程（2）测外特性保持n=n N使R f2=常数，测取U=f（I L）。

3、复励发电机实验积复励发电机外特性保持n=n N使R f2＝常数，测取U＝f（I L）。

四、实验设备及挂件排列顺序1、实验设备2、屏上挂件排列顺序D55-4，D31、D44、D31、D42、D51五、实验方法1、他励直流发电机（必做）按图1-2-1接线。

图中直流发电机G选用DJ13，其额定值PN＝100W，UN ＝200V，IN＝0.5A，nN＝1600r/min。

直流电动机DJ23-1作为G的原动机（按他励电动机接线）。

涡流测功机、发电机及直流电动机由联轴器同轴联接。

开关S选用D51组件上的双刀双掷开关。

Rf1选用D44的1800Ω变阻器，Rf2 选用D42的900Ω变阻器，并采用分压法接线。

R1选用D44的180Ω变阻器。

R2为发电机的负载电阻选用D42，采用串并联接法（900Ω与900Ω电阻串联加上900Ω与900Ω并联），阻值为2250Ω。

当负载电流大于0.4 A时用并联部分，而将串联部分阻值调到最小并用导线短接。

一、实验目的1. 了解直流电机的结构和工作原理。

2. 掌握直流电机的特性曲线及其测量方法。

3. 学习直流电机的启动、调速和控制方法。

4. 分析直流电机的运行状态，提高电机控制能力。

二、实验器材1. 直流电机：DJ13型，额定电压200V，额定电流0.5A，额定功率100W。

2. 直流电源：可调电压，最大输出电压300V。

3. 电阻箱：可调电阻，最大阻值100Ω。

4. 电流表：量程0-10A，精度0.5级。

5. 电压表：量程0-300V，精度0.5级。

6. 测功机：用于测量电机输出转矩。

7. 计时器：用于测量电机启动时间。

三、实验原理直流电机是一种将直流电能转换为机械能的电机。

其基本结构包括定子、转子和电刷。

当直流电通过电刷和转子绕组时，会产生磁场，从而驱动转子旋转。

四、实验步骤1. 测量电机空载特性：（1）将直流电机接入电路，调节电阻箱，使电机负载为空载状态。

（2）调节直流电源电压，从低到高逐渐增加，记录不同电压下的转速和励磁电流。

（3）绘制空载特性曲线。

2. 测量电机外特性：（1）将直流电机接入电路，调节电阻箱，使电机负载为额定负载。

（2）调节直流电源电压，从低到高逐渐增加，记录不同电压下的转速、励磁电流和电机输出转矩。

（3）绘制外特性曲线。

3. 测量电机调节特性：（1）将直流电机接入电路，调节电阻箱，使电机负载为额定负载。

（2）调节直流电源电压，从低到高逐渐增加，记录不同电压下的转速、励磁电流和电机输出功率。

（3）绘制调节特性曲线。

4. 测量电机启动时间：（1）将直流电机接入电路，调节电阻箱，使电机负载为空载状态。

（2）接通直流电源，记录电机启动时间。

五、实验结果与分析1. 空载特性曲线：从空载特性曲线可以看出，当电压一定时，电机转速随励磁电流的增加而增大。

当励磁电流达到一定值时，电机转速趋于稳定。

2. 外特性曲线：从外特性曲线可以看出，当负载一定时，电机转速随电压的增加而增大。

当电压一定时，电机转速随负载的增加而减小。

一、实验目的1. 了解直流电动机的工作原理和结构；2. 掌握直流电动机的工作特性和机械特性；3. 学习直流电动机的调速方法；4. 熟悉实验仪器的使用方法。

二、实验原理直流电动机是将直流电能转换为机械能的装置，其工作原理是利用电磁感应原理。

当直流电流通过电动机的电枢绕组时，产生磁场，与永磁体或电磁铁的磁场相互作用，从而产生力矩，使电枢旋转。

直流电动机的工作特性包括转速特性、转矩特性、功率特性等。

转速特性是指在一定负载下，电动机转速与输入电压之间的关系；转矩特性是指在一定电压下，电动机转矩与负载之间的关系；功率特性是指在一定负载下，电动机功率与输入电压之间的关系。

直流电动机的调速方法有电压调速、电流调速、磁场调速等。

电压调速是通过改变电枢电压来改变电动机转速；电流调速是通过改变电枢电流来改变电动机转速；磁场调速是通过改变磁场强度来改变电动机转速。

三、实验仪器与设备1. 直流电动机；2. 直流电源；3. 测功机；4. 转速表；5. 电流表；6. 电压表；7. 电阻箱；8. 实验台。

四、实验步骤1. 接线：按照实验电路图连接好实验装置，确保连接正确、牢固。

2. 测量空载转速：将直流电源调至一定电压，使电动机空载运行，记录转速表读数。

3. 测量负载转速：在电动机轴上加载一定的负载，记录转速表读数。

4. 测量电压、电流、转矩：记录电动机运行时的电压、电流、转矩数值。

5. 改变电枢电压：调整直流电源电压，观察电动机转速、转矩的变化。

6. 改变负载：调整负载，观察电动机转速、转矩的变化。

7. 改变励磁电流：调整励磁电流，观察电动机转速、转矩的变化。

五、实验数据与分析1. 空载转速：实验测得空载转速为n1，理论计算转速为n2，误差为Δn = n2 - n1。

2. 负载转速：实验测得负载转速为n3，理论计算转速为n4，误差为Δn = n4 - n3。

3. 电压、电流、转矩：实验测得电压为U，电流为I，转矩为T。

4. 改变电枢电压：调整电压后，测得转速为n5，转矩为T5。

实验四伺服电动机伺服电动机在自动控制系统中作为执行元件又称为执行电动机，它把输入的控制电压信号变为输出的角位移或角速度。

它的运行状态由控制信号控制，加上控制信号它应当立即旋转，去掉控制电压它应当立即停转，转速高低与控制信号成正比。

一、直流伺服电动机1、实验目的：（1）通过实验测出直流伺服电动机的参数。

（2）掌握直流伺服电动机的机械特性和调节特性的测量方法。

2、实验设备：3、实验步骤：（1）用伏安法测直流伺服电动机电枢的直流电阻按图4.1.1接线，电阻选用2.2K 100W的变阻器。

电流表的量程选用2A，电源选用直流电机专用电源上的电枢电源。

图4.1.1 测电枢绕组直流电阻接线图经检查无误后接通电枢电源，并调至220V，合上开关S，调节R 使电枢电流达到0.33A，迅速测取电机电枢两端电压U和电流I，再将电机轴分别旋转三分之一周和三分之二周。

同样测取U，I，记录与表4.1.1中。

取三次的平均值作为实际冷态电阻。

表4.1.1由实验直接测得电枢绕组电阻值，此值为实际冷态电阻值，冷态温度为室稳，按下式换算到基准工作温度时的电枢绕组电阻值。

Raref= Ra（235+θref）/（235+θa）其中： Raref 换算到基准工作温度时的电枢绕组电阻Ra 电枢绕组的实际冷态温度θref 基准工作温度，对于E级绝缘为75度θ a 实际冷态时电枢绕组温度（2）测取直流伺服电动机的机械特性图4.1.2 直流伺服电动机接线图如图4.1.2接线，图中励磁电源和电枢电源选用直流电机专用电源，接线前将电枢电源调到最小。

电流表选用2A的量程。

测功机的使用方法见仪器使用说明。

合上开关S，将电枢电压调节到220V，调节测功机，增大负载，使转速n=1500。

逐渐增加负载，测取其机械特性n=f(T)。

记录数据于表4.1.2中。

表4.1.2调节电枢电压为160V，重复上面的实验步骤，记录数据于表4.1.3中。

表4.1.3调节电枢电压为110V，重复上面的实验步骤，记录数据于表4.1.4中。
