渠道衬砌垫层单元工程施工质量评定表及填表说明

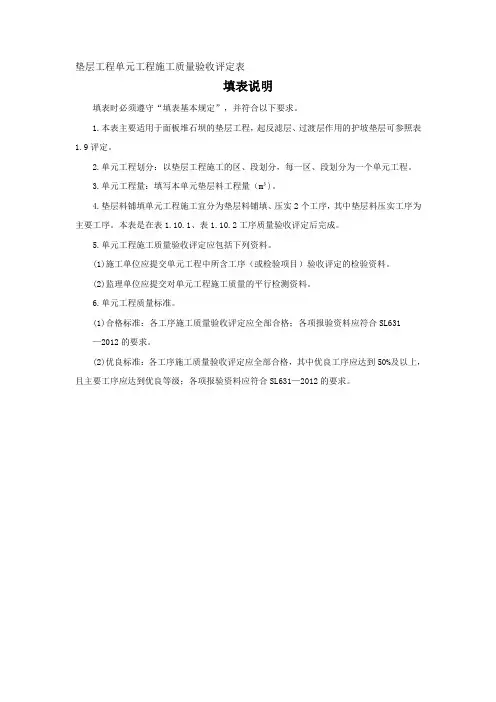

垫层工程单元工程施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.本表主要适用于面板堆石坝的垫层工程，起反滤层、过渡层作用的护坡垫层可参照表1.9评定。

2.单元工程划分：以垫层工程施工的区、段划分，每一区、段划分为一个单元工程。

3.单元工程量：填写本单元垫层料工程量（m³)。

4.垫层料铺填单元工程施工宜分为垫层料铺填、压实2个工序，其中垫层料压实工序为主要工序。

本表是在表1.10.1、表1.10.2工序质量验收评定后完成。

5.单元工程施工质量验收评定应包括下列资料。

(1)施工单位应提交单元工程中所含工序（或检验项目）验收评定的检验资料。

(2)监理单位应提交对单元工程施工质量的平行检测资料。

6.单元工程质量标准。

(1)合格标准：各工序施工质量验收评定应全部合格；各项报验资料应符合SL631—2012的要求。

(2)优良标准：各工序施工质量验收评定应全部合格，其中优良工序应达到50%及以上，且主要工序应达到优良等级；各项报验资料应符合SL631—2012的要求。

水利水电工程垫层工程单元工程施工质量验收评定表墊层料铺填工序施工质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合以下要求。

1.单位工程、分部工程、单元工程名称及部位填写要与表1.10相同。

2.检验（测）方法及数量。

3.工序施工质量验收评定应提交下列资料。

(1)施工单位各班（组）的初检记录、施工队复检记录、施工单位专职质检员终检记录，工序中各施工质量检验项目的检验资料。

(2)监理单位对工序中施工质量检验项目的平行检测资料。

4.工序质量标准。

(1)合格标准。

1)主控项目，检验结果应全部符合SL631—2012的要求。

2)一般项目，逐项应有70%及以上的检验点合格，且不合格点不应集中。

3)各项报验资料应符合SL631—2012的要求。

(2)优良标准。

1)主控项目，检验结果应全部符合SL631—2012的要求。

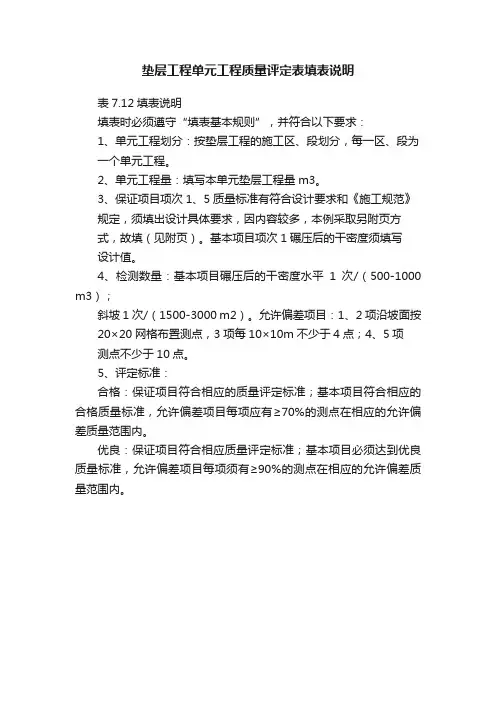

垫层工程单元工程质量评定表填表说明
表7.12填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、单元工程划分：按垫层工程的施工区、段划分，每一区、段为
一个单元工程。

2、单元工程量：填写本单元垫层工程量m3。

3、保证项目项次1、5质量标准有符合设计要求和《施工规范》
规定，须填出设计具体要求，因内容较多，本例采取另附页方
式，故填（见附页）。

基本项目项次1碾压后的干密度须填写
设计值。

4、检测数量：基本项目碾压后的干密度水平1次/（500-1000 m3）；
斜坡1次/（1500-3000 m2）。

允许偏差项目：1、2项沿坡面按20×20网格布置测点，3项每10×10m不少于4点；4、5项
测点不少于10点。

5、评定标准：
合格：保证项目符合相应的质量评定标准；基本项目符合相应的合格质量标准，允许偏差项目每项应有≥70%的测点在相应的允许偏差质量范围内。

优良：保证项目符合相应质量评定标准；基本项目必须达到优良质量标准，允许偏差项目每项须有≥90%的测点在相应的允许偏差质量范围内。

渠道混凝土衬砌单元工程评定套表(例表)1. 简介渠道混凝土衬砌单元工程评定套表是指对渠道混凝土衬砌单元工程的设计与实施过程进行评定和监督所需要的套表，其中包括了评定标准、规范要求、检测方法以及相关参数等内容。

本文档旨在提供一份渠道混凝土衬砌单元工程评定套表的例表，以方便工程师及各方技术人员进行参考和使用。

2. 评定标准2.1 渠道混凝土衬砌单元工程质量评定标准根据国家有关部门颁布的相关标准，对渠道混凝土衬砌单元工程进行评定，主要包括以下几个方面：•渠道混凝土衬砌单元工程质量标准•渠道混凝土衬砌单元工程验收标准•渠道混凝土衬砌单元工程质量评定标准•渠道混凝土衬砌单元工程质量事故处理标准•渠道混凝土衬砌单元工程质量监测标准2.2 质量标准渠道混凝土衬砌单元工程应符合以下质量标准：•渠道尺寸、线形符合设计要求；•模板表面平整、平直，边角整齐；清理干净；•混凝土原材料应符合要求，应进行试验检验，满足设计要求；•混凝土拌和比应符合设计要求并得到审核同意；•浇筑前应进行检查并确认无其他杂物、无渗漏现象；•浇筑过程中加强集料的拌匀、混凝土坍落度应符合设计要求；•浇筑后应进行平整、错缝、压实、养护等工作；•起拱杆、圈梁、支架的制作应符合质量要求；3. 规范要求渠道混凝土衬砌单元工程的实施必须符合以下规范要求：•建设工程质量验收规范；•建设工程质量验收规程；•建筑工程施工工序与质量验收规程；•建筑工程混凝土施工与质量验收规范；•建筑工程地基与基础施工与验收规程；•建筑工程钢筋加工与质量验收规程；•建筑工程验收与鉴定标准；•建筑工程验收与质量鉴定规程；•建筑工程质量管理规定。

4. 检测方法渠道混凝土衬砌单元工程的检测方法应符合以下标准：•检测要具备检测人员、检测设备、检测方法和检测结果的评定四个要素；•检测应在施工阶段、验收阶段、技术质量监督检测阶段进行；•检测项目包括渗漏检测、抗渗压力等级检测、机械强度等级检测；•检测过程应按制定的规程和标准进行，报告应真实、准确、完整。

渠道混凝土板衬砌单元工程质量评定表
表30
说明
保证项目：
检查数量：全数检查
检查方法：1、3项观察检查和检查试验报告和出厂合格证。

2项观察检查和用小锤轻击检查。

4项观察检查和检查施工记录。

基本项目：
检查数量：1项沿渠长每单元不少于40点。

检查方法：观察检查。

允许偏差项目：
检查数量：每单元检查10处，其中每处表面平整度，渠顶高程，沿渠两旁各测一点，其余均测一点。

检验方法：1、5项用水准仪检查，2项用经纬仪和尺量检查，3、6、
7、8、9、10项用尺量检查，4项用2ｍ靠尺和楔形塞尺
检查。

单元工程施工质量验收评定验收表
齿墙砌筑工程施工质量验收评定表
干砌石护底工程施工质量验收评定表
渠道土方开挖与回填工程施工质量验收评定表
砼板铺设工程施工质量验收评定表
砼压沿及伸缩缝工程施工质量验收评定表
注：本表仅适用于位山灌区续建配套与节水改造工程2012年度及追加中央预算内投资项目。

砌石护坡工程施工质量验收评定表
砖砌体工程施工质量验收评定表
一般抹灰工程质量评定表
金属门窗安装工程质量评定表。

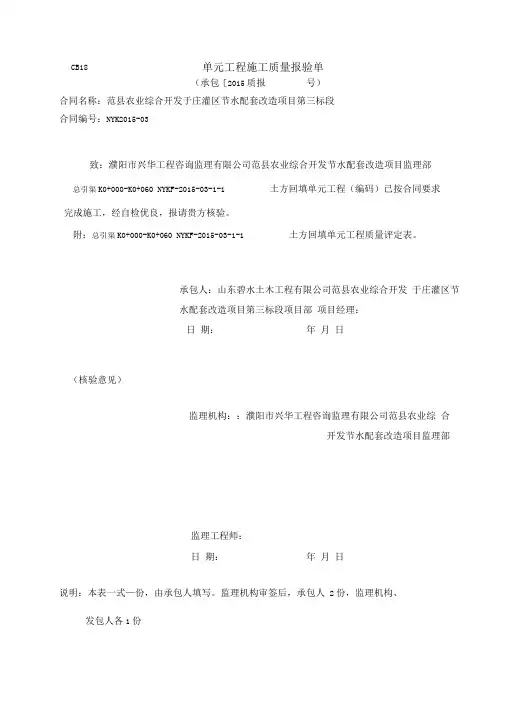

CB18 单元工程施工质量报验单（承包［2015质报号）合同名称：范县农业综合开发于庄灌区节水配套改造项目第三标段合同编号：NYK2015-03致：濮阳市兴华工程咨询监理有限公司范县农业综合开发节水配套改造项目监理部总引渠K0+000-K0+060 NYKF-2015-03-1-1 土方回填单元工程（编码）已按合同要求完成施工，经自检优良，报请贵方核验。

附：总引渠K0+000-K0+060 NYKF-2015-03-1-1 土方回填单元工程质量评定表。

承包人：山东碧水土木工程有限公司范县农业综合开发于庄灌区节水配套改造项目第三标段项目部项目经理：日期：年月日（核验意见）监理机构：：濮阳市兴华工程咨询监理有限公司范县农业综合开发节水配套改造项目监理部监理工程师：日期：年月日说明：本表一式—份，由承包人填写。

监理机构审签后，承包人2份，监理机构、发包人各1份表1.6 土料填筑单元工程施工质量验收评定表单位工程名称范县农业综合开发于庄灌区节水配套改造项目第三标段单元工程量60m分部工程名称总引渠山东碧水土木工程有限公司范县农业综K0+000-k0+060施工单位合开发于庄灌区节水配套改造项目第三标段项目部单元工程名称、部位施工日期2015年9月15日〜2015年9月17日土方回填NYKF-2015-03-1-1水利水电工程表1.6. 土料填筑单兀工程二检表单元工程施工质量报验单CB18（承包［2015质报14 号）合同名称：范县农业综合开发于庄灌区节水配套改造项目第三标段合同编号：NYK2015-03致：濮阳市兴华工程咨询监理有限公司范县农业综合开发节水配套改造项目监理部总引渠K0+000-K0+060 NYKF-2015-03-1-2 土方开挖单元工程（编码）已按合同要求完成施工，经自检优良，报请贵方核验。

附：总引渠K0+000-K0+060 NYKF-2015-03-1-2 土方开挖单元工程质量评定表。

水利水电工程
压实度试验记录（环刀法）
施工单位：第标段
工程名称：最大干密度（g/ cm3）：最佳含水量（%）：要求压实系数：
试验: 计算: 复核：试验日期：
土料碾压筑堤工序质量评定表
水利水电工程
渠道衬砌土模工序三检表
水利水电工程
渠道衬砌土模工序质量评定表
水利水电工程
表1.5-2 混凝土模板工序质量评定表
水利水电工程
表1.5-5 混凝土浇筑工序三检表
水利水电工程
表1.5-1 基础面或混凝土施工缝处理工序质量评定表
混凝土浇筑开仓报审表
（承包[ ]开仓号）
合同名称：合同编号：
承包人：
说明：本表一式份，由承包人填写，监理机构审签后，承包人、监理机构、发包人各1份。

表1.5-5 混凝土浇筑工序质量评定表
表1.5 渠道衬砌单元工程质量评定表
CB18 渠道衬砌单元工程施工质量报验单
（承包[ ]质报号）
合同名称：合同编号：
承包人：
说明：本表一式份，由承包人填写，监理机构审签后，承包人2份，监理机构、发包人各1份。

水利水电工程
水利水电工程。

CB18 单元工程施工质量报验单（承包［2015质报号）合同名称:范县农业综合开发于庄灌区节水配套改造项目第三标段说明：本表一式份，由承包人填写。

监理机构审签后，承包人2份，监理机构、发包人各1份.表1。

6 土料填筑单元工程施工质量验收评定表表1.6.1 土料填筑结合面处理工序施工质量验收评定表表1.6.1 土料填筑结合面处理工序施工质量三检表表1。

6.3 土料填筑土料压实工序施工质量验收评定表表1.6.3 土料填筑土料压实工序施工质量三检表水利水电工程表1。

6。

土料填筑单元工程三检表CB18 单元工程施工质量报验单(承包［2015质报 14 号)合同名称：范县农业综合开发于庄灌区节水配套改造项目第三标段说明：本表一式份，由承包人填写。

监理机构审签后，承包人2份,监理机构、发包人各1份。

水利水电工程表1。

1 土方开挖单元工程施工质量验收评定表水利水电工程水利水电工程表1.1。

2 软基或土质岸坡开挖工序施工质量验收评定表CB18 单元工程施工质量报验单(承包［2015质报 16 号）合同名称：范县农业综合开发于庄灌区节水配套改造项目第三标段说明：本表一式份，由承包人填写。

监理机构审签后，承包人2份,监理机构、发包人各1份。

水利水电工程表1.16 土工织物滤层与排水单元工程施工质量验收评定表水利水电工程表1.16。

1 场地清理与垫层料铺设工序施工质量验收评定表水利水电工程表1.16。

1 场地清理与垫层料铺设工序施工质量三检表水利水电工程表1.16。

2 织物备料工序施工质量验收评定表表1。

16.2 织物备料工序施工质量三检表表1。

16。

3 土工织物铺设工序施工质量验收评定表表1.16。

3 土工织物铺设工序施工质量三检表表1.16.4 回填和表面防护工序施工质量验收评定表表1。

16.4 回填和表面防护工序施工质量三检表表1.9 反滤(过渡）料填筑单元工程施工质量验收评定表表1。

9。

1 反滤（过渡）料铺填工序施工质量验收评定表表1。
