2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分顶工程名称栏”，其他技术交底可不填写。
安全技术交底记录06-C2-004（1）
填写一式四份，交班长、工地安全员、公司安全科各一份。
安全技术交底记录06-C2-004（2）
填写一式四份，交班长、工地安全员、公司安全科各一份。
14.1 钢管敷设工程本节适用于建筑物内电气系统供电线路的钢导管明、暗敷设工程；不适用于具有酸、碱等腐蚀介质场所的配管工程。
14.1.1 施工准备14.1.1.1 技术准备1. 施工图纸和技术资料齐全。
2. 施工方案编制完毕并经审批。
3. 施工前应组织参施人员熟悉图纸、方案，并进行技术、环境、安全交底。
14.1.1.2 材料准备1. 钢导管：其规格、型号应符合设计要求，壁厚、焊缝均匀，无凹扁和严重锈蚀现象，并应有产品材质证明和合格证。
2. 通丝管箍、锁紧螺母(根母)：外形完好无损，丝扣清晰。
3. 护口：应与钢导管配套且符合设计要求。
4. 铁制开关盒、灯头盒、接线盒等：壁厚应符合要求，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并有产品合格证。
5. 圆钢、扁钢、角钢等应有产品合格证和材质证明。
6. 螺栓、螺母、垫圈等应采用镀锌制品。
14.1.1.3 机具准备1. 手动工具：煨管器、手锤、錾子、钢锯、钢锉、活扳手、压力案子、套丝板、套丝机、鲤鱼钳、射钉枪、拉铆枪等。
2. 电动工具：开孔器、切割机、电锤、电钻、台钻等。
3. 测试器具：铅笔、皮尺、水平尺、粉线袋、线坠等。
4. 其他工具：油桶、油刷、高凳等。
14.1.1.4 作业条件1. 暗管敷设作业条件(1) 土建砌体施工过程中。
(2) 土建混凝土结构钢筋绑扎过程中。
2. 明管敷设作业条件(1) 预埋件、支架及穿墙洞安装完毕，满足安装要求。
(2) 土建初装修完毕。
3. 吊顶或护墙板内管路敷设作业条件（1）预埋件安装完毕。
（2）吊顶标高线已弹好。
14.1.2 施工工艺14.1.2.1 工艺流程1. 暗管敷设测量定位预制加工盒、箱固定管路敷设穿带线2. 明管、吊顶内、护墙板内管路敷设测量定位预制加工支、吊架安装盒、箱固定管路敷设穿带线14.1.2.2 操作工艺1. 测量定位：根据施工图及土建弹出的水平500mm线为基准，确定盒、箱实际位置和管路走向。
2. 预制加工：根据盒、箱实际位置和尺寸、管路走向及安装位置，加工好各种支架、管件。

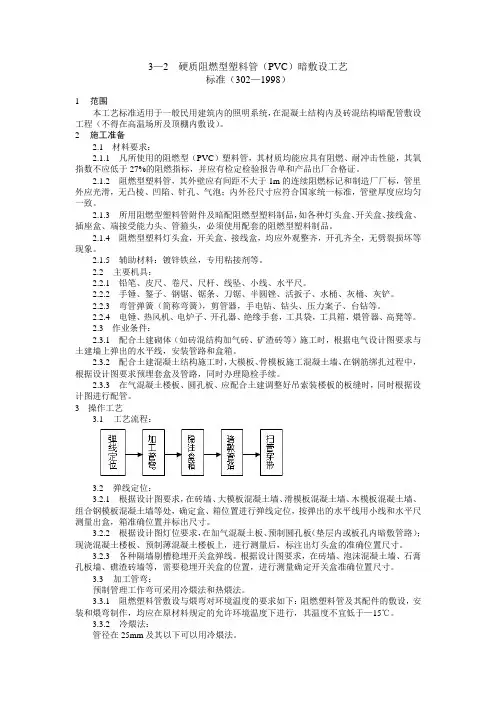

3—2 硬质阻燃型塑料管（PVC）暗敷设工艺标准（302—1998）1范围本工艺标准适用于一般民用建筑内的照明系统，在混凝土结构内及砖混结构暗配管敷设工程（不得在高温场所及顶棚内敷设）。
2施工准备2.1 材料要求：2.1.1 凡所使用的阻燃型（PVC）塑料管，其材质均能应具有阻燃、耐冲击性能，其氧指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。
2.1.2 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。
2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接受能力头、管箍头，必须使用配套的阻燃型塑料制品。
2.1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。
2.1.5 辅助材料：镀锌铁丝，专用粘接剂等。
2.2主要机具：2.2.1 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。
2.2.2 手锤、錾子、钢锯、锯条、刀锯、半圆锉、活扳子、水桶、灰桶、灰铲。
2.2.3 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。
2.2.4 电锤、热风机、电炉子、开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。
2.3 作业条件：2.3.1 配合土建砌体（如砖混结构加气砖、矿渣砖等）施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。
2.3.2 配合土建混凝土结构施工时，大模板、骨模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。
2.3.3 在气混凝土楼板、圆孔板、应配合土建调整好吊索装楼板的板缝时，同时根据设计图进行配管。
3 操作工艺3.1工艺流程：3.2弹线定位：3.2.1 根据设计图要求，在砖墙、大模板混凝土墙、滑模板混凝土墙、木模板混凝土墙、组合钢模板混凝土墙等处，确定盒、箱位置进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸。
室内采暖管道安装工程施工技术交底一、施工准备（一）作业条件1.干管安装：位于地沟内的干管，应把地沟内杂物清理干净，安装好托吊、卡架，未盖沟盖板前安装。
位于楼板下及顶层的干管，应在结构封顶后或结构进入安装层的一层以上后安装。
2.立管安装必须在确定准确的地面标高后进行。
3.支管安装必须在墙面抹灰后进行。
（二）材料要求1、管材：碳索钢管、无缝钢管。
管材不得弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。
2、管件：无偏扣、方扣、乱扣、断丝，不得有砂眼、裂纹和角度不准确现象。
3、阀门：铸造规矩、无毛刺、无裂纹、开关灵活严密，丝扣无损伤，直度和角度正确，强度符合要求，手轮无损伤。
安装前应进行强度、严密性试验，主控阀门100%试验，其他阀门抽检10%，若有不合格，则抽查20%，还有不合格，则逐个检验。
4、其他材料：型钢、圆钢、管卡子、螺栓、螺母、油、麻、垫、电气焊条等。
选用时应符合设计要求。
5、在住宅工程中的室内部分中，禁止使用铸铁截止阀。
6、各类管材、阀门、调压装置、绝热材料应有产品质量合格证和材质检验报告，热量表应有计量检定证书等。
（三）主要机具砂轮锯、套丝机、台钻、电焊机、煨弯器等。
二、质量要求质量要求符合《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)的规定。
续表三、工艺流程安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→试压→冲洗→防腐→保温→调试四、操作工艺（一）安装准备1、认真熟悉图纸，配合土建施工进度，预留槽洞及安装预埋件。
2、按设计图纸画出管路的位置、管径、变径、预留口、坡向、卡架位置等施工草图，包括干管起点、末端和拐弯、节点、预留日、坐标位置等。
绘制草图时注意：（1）公称直径≤32mm的管道宜采用螺纹连接，公称直径＞32mm的宜采用焊接。
（2）多种管道交叉时的避让原则：冷水让热水，小管让大管等。
（二）干管安装1、干管安装按管道定位、画线(或挂线)、支架安装、管子上架、接口连接、立管短管开孔焊接、水压试验、防腐保温等施工顺序进行。
线管敷设工程技术交底技术交底：适用于照明与动力配线的钢管明、暗敷设及吊顶内和护墙板内钢管敷设工程. 01材料要求钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
除镀锌管外其他管材需预先除锈刷防腐漆,现浇混凝土内敷设时，应除锈，内壁做防腐，外壁可不刷防腐漆。
镀锌管或刷过防腐漆的钢管外表层完整无脱落，有产品合格证。
使用通丝管箍。
丝扣清晰、不乱扣，镀锌层完整无脱落、无劈裂，两端光滑、无毛刺，有产品合格证。
施工监理锁紧螺母（根母）外形完好无损，丝扣清晰,有产品合格证.薄、厚管专用护口要完整无损，有产品合格证.金属灯头盒、开关盒、接线盒等,盒板厚度应符合华北标办图集的要求，镀锌层无脱落，无变形开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，有产品合格证。
面板、盖板的规格型号与所用盒配套，外形完整无损，颜色均匀一致,有产品合格证。
圆钢、扁钢、角钢等材质应符合国家有关规范要求,镀锌层完整无损，并有产品合格证。
螺栓、螺丝、胀管螺栓、螺母、垫圈等应采用镀锌件。
点此免费送40项精品实用资料其他材料(如铅丝、电焊条、防锈漆、水泥、机油等）无过期变质现象。
02主要机具煨管器、液压煨管器、液压开孔器、压力案子、套丝板、套管机。
手锤、錾子、钢锯、半圆锉、圆锉、活扳子、鱼尾钳、JDG、KBG管专用工具。
铅笔、皮尺、水平尺、线坠、灰铲、灰桶、水壶、油桶、油刷、粉线袋、高凳等。
手电钻、台钻、钻头、拉铆枪、绝缘手套、工具袋、工具箱等。
点此免费送40项精品实用资料03作业条件(一)暗管敷设：各层水平线和墙厚度线弹好，配合土建施工。
预制混凝土板上配管，在做地面以前弹好水平线.现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。
预制大楼板就位完毕,及时配合土建在整理板缝锚固筋时,将管路弯曲连接部位按要求做好.预制空心板，配合土建就位同时配管。
随墙(砌体）配合施工立管。
随大模板现浇混凝土墙配管，土建钢筋网片绑扎完毕，按墙体线配管。
钢筋混凝土墙技术交底
简介
本文档旨在交底钢筋混凝土墙施工的关键技术要点，包括墙体构造、施工工序、验收标准等内容，以确保施工质量和安全。
墙体构造
1. 墙体要求使用C30以上的混凝土，并且应满足相应的抗震、抗裂性能。
2. 钢筋应符合设计要求，在墙体中合理布置，确保墙体的强度和稳定性。
3. 墙体宜采用砖砌或模板浇筑的方式进行施工。
施工工序
1. 墙体布设：按设计要求在地面上放置草图，并进行布置墙体的施工线，确保墙体位置准确无误。
2. 墙体浇筑：根据墙体设计，按照混凝土浇筑工艺进行施工，确保混凝土密实且充分填充钢筋网。
3. 墙体养护：浇筑完成后，根据混凝土强度等要求进行养护，保持墙体湿润并避免过快干燥。
验收标准
1. 混凝土墙体的均匀性、平整度应符合建筑设计和国家标准的
规定。
2. 钢筋的直径、布置密度、连接部位的处理等应符合设计要求，并经过验收合格。
3. 墙体的抗压强度、抗拉强度、抗剪强度等应满足建筑设计和
国家标准的要求。
4. 墙体的裂缝、空鼓等缺陷应得到修复，不应影响墙体的强度
和稳定性。
以上是钢筋混凝土墙技术交底的关键要点，请施工人员按照相
关要求进行施工，并确保质量和安全。
施工过程中如有疑问或问题，请及时与项目负责人沟通并解决。
