建筑CAD赛项样题

建筑CAD制图竞赛试卷一、选择题（每题 3 分，共 30 分）1、在 CAD 中，绘制直线的快捷键是（）A LBC C PLD A2、要在CAD 中精确绘制一个长度为50 的水平线段，应输入（）A ＠50,0B 50,0C ＜50,0>D 0,503、以下哪种方式不能修改 CAD 图形的线宽（）A 在特性面板中修改B 通过图层管理器修改C 使用线宽命令修改D 双击线条进行修改4、在 CAD 中，绘制圆的命令是（）A CB CIC CIRCLED A5、若要将一个图形对象复制并移动一定距离，应使用的命令是（）A COPYB MOVEC OFFSETD ARRAY6、以下哪个命令可以将一个闭合图形转换成面域（）A REGIONB BOUNDARYC UNIOND SUBTRACT7、在 CAD 中，标注线性尺寸的快捷键是（）A DLIB DALC DRAD DDI8、若要在 CAD 中绘制一个正六边形，应输入的命令是（）A POLYGON 6B RECTANGC HATCHD MLINE9、以下哪种方法不能删除 CAD 中的图形对象（）A 按 Delete 键B 执行 ERASE 命令C 选择对象后右键点击删除D 关闭 CAD 软件10、在 CAD 中，切换视图的快捷键是（）A F2B F3C F4D F5二、填空题（每题 3 分，共 30 分）1、 CAD 软件的默认保存格式是_____。

2、在 CAD 中，绘制矩形的快捷键是_____。

3、若要对图形进行镜像操作，应使用的命令是_____。

4、偏移命令的快捷键是_____。

5、修剪命令的快捷键是_____。

6、在 CAD 中，图层特性管理器的快捷键是_____。

7、绘制圆弧的命令是_____。

8、旋转命令的快捷键是_____。

9、延伸命令的快捷键是_____。

10、炸开图形的命令是_____。

三、简答题（每题 10 分，共 20 分）1、简述 CAD 中图层的作用及设置原则。

全国cad比赛试题及答案全国CAD比赛试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. SPLINE答案：A2. 在SolidWorks中，如果要创建一个对称的零件，应该使用以下哪个特征？A. ExtrudeB. FilletC. MirrorD. Shell答案：C3. 下列哪个软件不是CAD（计算机辅助设计）软件？A. SketchUpB. RevitC. PhotoshopD. CATIA答案：C4. 在CAD设计中，尺寸标注的精度通常以什么为单位？A. 米B. 厘米C. 毫米D. 英寸答案：C5. 在进行3D建模时，以下哪个操作不是常用的建模命令？A. RotateB. ExtrudeC. LoftD. Bevel答案：A6. 在AutoCAD中，使用哪个命令可以快速选择具有相同属性的对象？A. FilterB. QuickSelectC. GroupD. Layer答案：B7. 在CAD软件中，图层的作用是什么？A. 控制对象的显示B. 控制对象的颜色C. 控制对象的线型D. 所有以上选项答案：D8. 下列哪个选项不是CAD图纸中常见的视图类型？A. 正视图B. 侧视图C. 透视图D. 俯视图答案：C9. 在SolidWorks中，如果要创建一个圆孔，应该使用以下哪个命令？A. Hole WizardB. Hole SeriesC. Hole PatternD. Hole Callout答案：A10. 在CAD设计中，DWG格式文件通常用于什么？A. 3D打印B. 建筑设计C. 网页设计D. 视频编辑答案：B二、填空题（每题2分，共20分）11. 在AutoCAD中，使用____命令可以创建圆形对象。

答案：CIRCLE12. 在进行装配图设计时，通常需要使用____视图来展示组件之间的关系。

答案：装配图13. CAD软件中的“图层”功能可以帮助设计师更好地管理图纸中的不同元素，通过____可以控制图层的显示或隐藏。

建筑CAD制图竞赛试题任务说明：1、在C盘根目录下，创建参赛选手文件夹，如参赛选手考号为20110001，姓名为张三，则创建文件夹的具体名称为“20110001张三”。

文件名称中间不允许出现空格。

2、本次竞赛所有任务的完成结果必须保存在上述参赛选手文件夹中，如“C：\20110001张三”。

3、考试过程中，所需电子文件（如图框、任务等）均已经放在操纵系统桌面的文件夹中，文件夹名称为“建筑CAD制图”。

4、不同类型的选手有不同的绘图要求，请仔细阅读任务要求。

任务一（15分）1、以原点（0，0）为左下角设立水平放置的A4号图形界限，打开C:\CAD制图竞赛\任务一，按要求完成任务一所规定的内容。

并绘制边框与标题栏。

2、按要求设置图层及有关特性。

对线型及加载要求：通过调整线型比例，使其贴近GB对图线的要求；将全局比例因子设为1，再通过调整线型比例，使其贴近GB对图线的要求，并将修改后的线型文件以原文件名保存到已经创建的参赛选手文件夹下。

3、在相应的图层中按1：1比例绘制下面的平面图形。

4、在相应的图层中标注尺寸。

1）尺寸文本高度为2.5；2）尺寸所用字体为：字体名是DIM.SHX、大字体是HZTXT.SHX；3）尺寸的其它参数请根据建筑图的要求设置。

5、填写标题栏内容：1）在标题栏左上角空栏中填写“平面图形”文字，字高52）在标题栏“制图”后空栏中填写参赛选手姓名；“比例”后空栏中填写“1：1”；“竞赛号“后空栏中填写参赛选手考号，字高均为3.5。

3）汉字字体均设定为“仿宋”。

6、绘制完毕，将文件命名为“任务一.dwg”，并保存到已经创建的参赛选手文件夹下。

任务二（35分）1、打开“C:\CAD制图竞赛\任务二”，完成相关的任务要求；2、绘制完毕，将文件命名为“任务二.dwg”，并保存到已经创建的参赛选手文件夹下。

任务三（50分）根据说明和办公楼的轴测图、水平剖切轴侧图、铅垂剖切轴侧图、楼梯剖切轴侧图及其相关的节点详图，完成下列三张建筑图。

建筑CAD省赛理论题及参考答案61-80[0062-02102101-e429a334][单项选择题][易][CAD技术]61.调用画圆命令的"相切、相切、相切"选项，即用3个相切条件画圆的方法是（）。

A.菜单法B.命令按钮法C.在命令行输入画圆命令D.任意方法[0063-02102101-9cc17cf0][单项选择题][易][CAD技术]62.除用三点法画圆弧以外， CAD按什么方向画圆弧（）。

A.按逆时针B.按顺时针C.任意方向D.自定方向[0064-02102101-0418b8f6][单项选择题][易][CAD技术]63.用画矩形命令不可以画出的矩形是（）。

A.带圆角的矩形B.带倒角的矩形C.直角矩形D.带两个倒角和两个圆角的矩形[0065-02102101-620d77f7][单项选择题][易][CAD技术]64.调用一次画线（line）命令，绘制的是（）。

A.一个图形对象B.击n下鼠标，为n-1个对象C.击n下鼠标，为n个对象D.不确定[0066-02102101-ea673cfe][单项选择题][易][CAD技术]65.下面哪个画线命令画出的线本身可以有宽度，不受"线宽"显示的影响（）。

A.直线 (line)B.多段线（pline）C.多线(mline)D.构造线(xline)[0067-02102101-53f823e0][单项选择题][易][CAD技术]66.如果要使所画的直线具有一定的宽度,应使用（）命令。

A.LINEB.PLINEC.3D POLYLINED.SPLINE[0068-02102101-2dc8277f][单项选择题][易][CAD技术]67.用矩形命令不能绘制（）图形。

A.直角矩形B.圆角矩形C.带线宽的矩形D.一侧圆角另一侧直角的矩形[0069-02102101-492acb0e][单项选择题][易][CAD技术]68.绘制矩形时，需要（）信息。

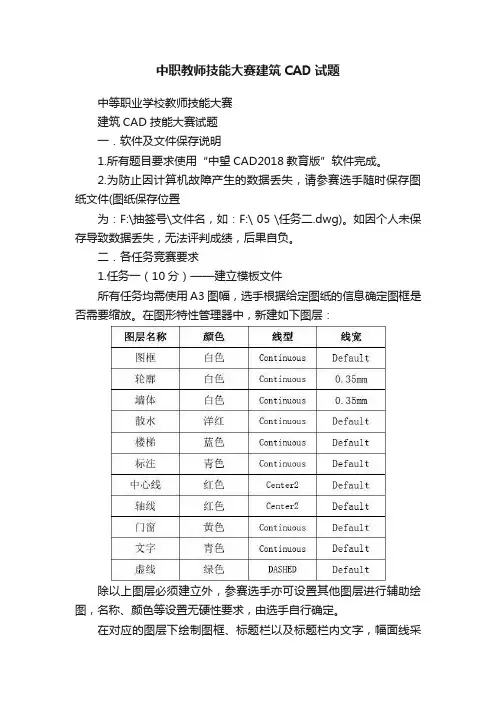

中职教师技能大赛建筑CAD试题中等职业学校教师技能大赛建筑CAD 技能大赛试题一．软件及文件保存说明1.所有题目要求使用“中望CAD2018教育版”软件完成。

2.为防止因计算机故障产生的数据丢失，请参赛选手随时保存图纸文件(图纸保存位置为：F:\抽签号\文件名，如：F:\ 05 \任务二.dwg)。

如因个人未保存导致数据丢失，无法评判成绩，后果自负。

二．各任务竞赛要求1.任务一（10分）——建立模板文件所有任务均需使用A3图幅，选手根据给定图纸的信息确定图框是否需要缩放。

在图形特性管理器中，新建如下图层：除以上图层必须建立外，参赛选手亦可设置其他图层进行辅助绘图，名称、颜色等设置无硬性要求，由选手自行确定。

在对应的图层下绘制图框、标题栏以及标题栏内文字，幅面线采用随层线宽，图框线宽度为0.7，标题栏外框线宽度为0.5，标题栏分格线宽度为0.35。

标题栏分格尺寸要求及填写内容如下图。

“工程名称”请填写对应的任务名称，如“任务二”的“工程名称”即为“任务二”（字高自定）；“签字区”请填写参赛选手本人的抽签号（字高自定）。

另，新建：1)名称为“标注”的文字样式：宽度因子0.7，字体名为仿宋。

2)名称为“尺寸标注”的尺寸标注样式：尺寸界线超出尺寸线2，尺寸界线起点偏移量2，箭头大小3（箭头样式根据题目给定样式自行修改），选用“尺寸标注”的尺寸样式，文字高度3.5，文字从尺寸线偏移1。

图幅绘制好后，保存为“任务一.dwt”模板文件，除“任务一”外，竞赛涉及到的所有任务均套用此模板文件，并保存为对应名称的.dwg文件。

2.任务二（每题10分，共20分）——技巧题根据给定条件，套用“任务一”的图框并利用“任务一”模板文件中图层、文字样式、尺寸标注样式的相关设置，完成对应图形的绘制，并回答题目中的问题。

图形绘制时可不做标注，标题栏“比例”、“图号”不填，保存名称为“任务二”。

3.任务三（15分）——补画视图套用“任务一”的图框并利用“任务一”模板文件中图层、文字样式、尺寸标注样式的相关设置，完成主视图、俯视图的抄绘，并补画视图，个别线型，选手需自行调整合适的线型比例。

[0001-02102101-e5737a9f][单项选择题][易][CAD技术]1.计算机辅助设计的英文缩写是（）。

A.CADB.CAMC.CAED.CAT[0002-02102101-27514887][单项选择题][易][CAD技术]2.在ZWCAD软件使用过程中，为查看帮助信息，应按的功能键（）。

A.F1B.F2C.F6D.F10[0003-02102101-ce4c709e][单项选择题][易][CAD技术]3.设置自动保存图形文件间隔时间的命令或操作是（）。

A.AUTOSAVE(无)B.SAVETIMEC.按“Ctrl+S”组合键（保存快捷键），另存为：“Ctrl+shift+S”组合键D.按“END”功能键[0004-02102101-7bdd7460][单项选择题][易][CAD技术]4.CAD软件中CAD标准文件后缀名（）。

A.dwgB.dxfC.dwtD.dws[0005-02102101-b04020f6][单项选择题][易][CAD技术]5.为维护图形文件的一致性，可以创建标准文件以定义常用属性，除了：（）。

A.命名视图B.图层和线型C.文字样式D.标注样式[0006-02102101-e862fad1][单项选择题][易][CAD技术]6.CAD软件不能用来进行（）。

A.文字处理B.服装设计C.电路设计D.零件设计[0007-02102101-da030cb5][单项选择题][易][CAD技术]7.以下软件不能完成计算机辅助设计的是（）。

A.MDTB.WordC.CADD.UG[0008-02102101-e6279c5e][单项选择题][易][CAD技术]8.画笔和photoshop等很多软件都可以绘图，但和CAD相比它们不能：（）。

A.打印图形B.保存图形C.精确绘图和设计D.打开图形[0009-02102101-da4182cc][单项选择题][易][CAD技术]9.CAD不能处理以下哪类信息（）。

建筑CAD 制图竞赛试卷一．试题1．图层设置图层Dote，颜色设置为红色，线型为CENTER，轴线绘制在该层上图层Wall，颜色设置为绿色，墙线、楼梯剖面图中剖切到的构件绘制在该层上图层Window，颜色设置为黄色，门窗绘制在该层上图层Stair，颜色设置为蓝色，投影到的楼梯绘制在该层上图层Text，颜色设置为品红色，文字标注及标高标注在该层上图层Dim，颜色设置为100，尺寸标注绘制在该层上图层Colu，颜色设置为青色，柱绘制在该层上图层Hatch，颜色设置为8，材料填充绘制在该层其他构件绘制在0层上未说明的图层线型设置为continuous；粗线线宽0.7，中线线宽0.35，细线0.18。

2．新建两种字体样式：standard：simplex.shx,用于标注字母及数字；hz：宋体，用于标注汉字。

新建两种标注样式：DIMNA100，用于标注比例为1:100的图形，DIMNA50，用于标注比例为1:50的图形，具体参数设置应符合制图标准的要求。

3.在0层上画一个A1图框，幅面线、会签栏、标题栏分隔线为细线0.35；标题栏外框线为中粗线0.7；图框线为粗线1.4；，要求所画图样布置于此图框内，图样的图线、符号、文字、尺寸等均满足建筑制图“国标”，并以全屏加粗图线的模式保存于指定文件中。

4．图幅：全图的打印比例为1:100,即以1:100的比例绘制图幅A1(594X841横式)，具体线型线宽尺寸等根据标准。

5．根据要求和样图比例抄绘以下建筑平面图，绘制图线、符号、字体、尺寸标注等均应符合制图标准，根据制图标准要求补充缺漏的轴号及标高。

M1=1500，M2=900，M3=800 ，方柱截面400×400。

会签栏标题栏6．根据所提供的样图、比例、数据信息等自行识图后绘制出相应的楼梯详图，即包括完善平面图和绘制剖面图，图样和标注深度按建筑楼梯详图的制图标准。

数据和说明：图中剖面基础和屋顶等未表明的不详部分可剖断略去不绘制，楼梯栏杆可单线绘制，仅扶手双线绘制。

建筑cad比赛理论试题及答案建筑CAD（计算机辅助设计）是建筑行业广泛应用的技术，它能够帮助设计师和工程师以数字化的方式创建、修改和优化设计。

随着技术的发展，建筑CAD也成为了专业技能竞赛的一部分。

以下是一份建筑CAD 比赛的理论试题及答案，旨在考察参赛者对CAD软件操作、建筑知识以及相关规范的理解和应用能力。

一、单选题1. CAD软件中，以下哪个命令用于绘制直线？- A. `LINE`- B. `CIRCLE`- C. `RECTANGLE`- D. `POLYGON`答案：A2. 在建筑CAD设计中，建筑模数的作用是什么？- A. 确定建筑的装饰风格- B. 统一建筑构件的尺寸- C. 计算建筑的造价- D. 规划建筑的地理位置答案：B3. 以下哪个选项不是建筑CAD设计中常用的图层功能？- A. 图层颜色设置- B. 图层线型设置- C. 图层锁定- D. 图层透明度调整答案：D4. 在进行建筑设计时，以下哪个因素不需要考虑？- A. 建筑的功能性- B. 建筑的美观性- C. 建筑的风水- D. 建筑的结构安全性答案：C5. 根据国际标准，以下哪个单位不是CAD制图中常用的长度单位？ - A. 米（m）- B. 厘米（cm）- C. 英尺（ft）- D. 英寸（in）答案：C二、多选题1. 在建筑CAD中，以下哪些工具可以用来绘制圆形？- A. `CIRCLE`- B. `ARC`- C. `POLYGON`（设置边数为曲线）- D. `SPLINE`答案：A, B, C2. 在进行建筑CAD设计时，需要遵守哪些规范？- A. 国家建筑标准- B. 地方建筑规范- C. 个人审美标准- D. 客户特殊要求答案：A, B, D3. 以下哪些因素会影响建筑CAD设计的质量？- A. 设计师的专业水平- B. CAD软件的性能- C. 计算机硬件配置- D. 设计师的个人喜好答案：A, B, C三、判断题1. 在CAD中，使用“复制”命令（`COPY`）只能复制一个对象。

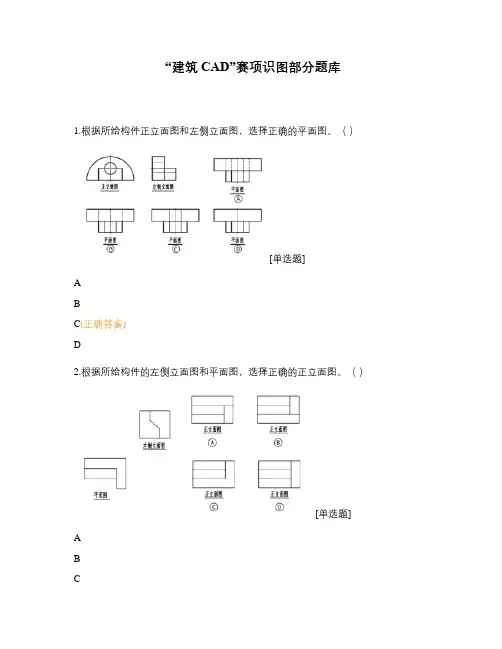

“建筑CAD”赛项识图部分题库1.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）[单选题]ABC(正确答案)D2.根据所给构件的左侧立面图和平面图，选择正确的正立面图。

（）[单选题]ABCD(正确答案)3.根据所给构件正立面图和左侧立面图，选择正确的平面图。

（）[单选题]AB(正确答案)CD4.已知某构件的平面图，请选择正确的2-2剖面图。

（）[单选题]ABC(正确答案)D5.已知某构件的平面图，请选择1-1剖面图正确的一项。

（）[单选题]ABC(正确答案)D7.已知某构件的正立面图与左侧立面图，请选择正确的平面镜像图。

（）[单选题]AB(正确答案)CD8.如图楼板所示，该板X1=1800mm, X2=4200mm，此板应平行于哪个方向配置主筋?[单选题] *A.X1 ;B.X2 ;C.两个方向均需配置;(正确答案)D.两个方向均无需配置。

答案解析：单向板：长短比≥3时，主筋配短边。

双向板：长短比＜3，主筋双向配置。

9.构件式遮阳是结合窗过梁等构件，在窗前设置遮阳板进行遮阳。

在我国海南省的夏季，房屋正南向窗遮阳形式宜采用（）。

[单选题] *A.①③;B.②③;(正确答案)C.③④;D. ①②。

10. 房间中门窗位置对室内自然通风影响很大，下图中室内自然通风效果由好到差依次是（）。

[单选题] *A.②①③④ ;B. ①②③④ ;(正确答案)C.①②④③ ;D.③①②④11. 根据所给构件正立面图和平面图，选择正确的左侧立面图。

（）[单选题] ABD(正确答案)12.根据所给构件正立面图和平面图，选择正确的正立面图。

（）[单选题]ABCD(正确答案)13. 根据所给1-1剖面图和平面图，选择正确的2-2剖面图。

（）[单选题]BC(正确答案)D14.如图所示，梁高为400mm,楼板厚100mm。

请问哪一选项为半地下室?（）[单选题]A(正确答案)BCD答案解析：从室外地坪到地下室地面净高算起：半地下室：1/3 ＜埋深＜1/2全地下室：埋深≥1/215.请选择图中截面附合构造要求的混凝土基础。

2020江苏省职业院校技能大赛 建筑CAD 赛项任务书（样题）任务目标：参赛选手需完成五个任务，见下表。

任务情况表任务序号 任务类型分值 竞赛时间任务一 样板文件 3 210分钟 任务二 节点详图与打印 8 任务三 楼梯设计 30 任务四 房屋建模31 任务五抄、改、补建筑施工图28 合计100命名说明：1.文件夹命名要求：在D 盘的根目录下，创建参赛队文件夹，文件夹以“机位号”命名，文件夹名称中间不允许出现空格，也不得以本人姓名或任何其它形式命名。

本次竞赛所有任务的完成结果必须保存在上述参赛队文件夹中，否则以未做任务处理。

2.文件命名要求：必须按任务要求命名各文件名称。

3.参赛队设置的文件夹名称和保存的文件名称不符合上述要求的，其内容不能作为比赛正式结果，不作为评分依据。

4.A 机位为成果提交机，B 机位不作为评分依据；请及时合并文件。

注意事项：1.总分100分，时间210分钟。

2.在规定时间内完成即可，提前交卷的队伍不予加分。

3.竞赛过程中，参赛对选手要注意保存文件(建议每10分钟保存一次)，如保存不及造成数据丢失，后果自负。

4.当遇到意外情况时，参赛选手应及时向监考裁判报告，听从裁判安排，不要自行处理。

5.在提交任务前，务必检查文件夹和文件的名称是否正确；离开赛场前须将任务书交给裁判，不得带出赛场；离开时不得关机。

否定项：不能在上交文件中明示或暗示参赛队选手身份，不得有雷同卷。

任务一 创建样板文件1. 设置文字样式设置两个文字样式，分别用于“汉字”和“数字与字母”的注释，所有字体均为直体字，宽度因子为0.7。

（1） 用于“汉字”的文字样式文字样式命名为“HZ ”，字体名选择“仿宋”，语言为“CHINESE_GB2312”。

（2） 用于“数字与字母”的文字样式文字样式命名为“XT ”，字体名选择“simplex.shx ”，大字体选择“HZTXT ”。

2. 设置尺寸标注样式尺寸标注样式名为“BZ ”，其中文字样式用“XT ”，其他参数请根据国标的相关要求进行设置。
