可编程逻辑控制器plc编 程习题课

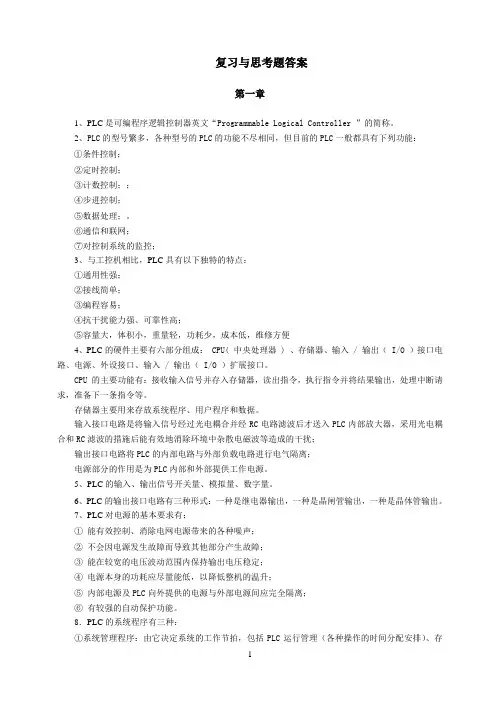

复习与思考题答案第一章1、PLC是可编程序逻辑控制器英文“Programmable Logical Controller ”的简称。

2、PLC的型号繁多，各种型号的PLC的功能不尽相同，但目前的PLC一般都具有下列功能：①条件控制；②定时控制；③计数控制；；④步进控制；⑤数据处理；。

⑥通信和联网；⑦对控制系统的监控；3、与工控机相比，PLC具有以下独特的特点：①通用性强；②接线简单；③编程容易；④抗干扰能力强、可靠性高；⑤容量大，体积小，重量轻，功耗少，成本低，维修方便4、PLC的硬件主要有六部分组成： CPU( 中央处理器 ) 、存储器、输入 / 输出（ I/O ）接口电路、电源、外设接口、输入 / 输出（ I/O ）扩展接口。

CPU 的主要功能有：接收输入信号并存入存储器，读出指令，执行指令并将结果输出，处理中断请求，准备下一条指令等。

存储器主要用来存放系统程序、用户程序和数据。

输入接口电路是将输入信号经过光电耦合并经RC电路滤波后才送入PLC内部放大器，采用光电耦合和RC滤波的措施后能有效地消除环境中杂散电磁波等造成的干扰；输出接口电路将PLC的内部电路与外部负载电路进行电气隔离；电源部分的作用是为PLC内部和外部提供工作电源。

5、PLC的输入、输出信号开关量、模拟量、数字量。

6、PLC的输出接口电路有三种形式：一种是继电器输出，一种是晶闸管输出，一种是晶体管输出。

7、PLC对电源的基本要求有：①能有效控制、消除电网电源带来的各种噪声；②不会因电源发生故障而导致其他部分产生故障；③能在较宽的电压波动范围内保持输出电压稳定；④电源本身的功耗应尽量能低，以降低整机的温升；⑤内部电源及PLC向外提供的电源与外部电源间应完全隔离；⑥有较强的自动保护功能。

8．PLC的系统程序有三种：①系统管理程序：由它决定系统的工作节拍，包括PLC运行管理（各种操作的时间分配安排）、存储空间管理（生成用户数据区）和系统自诊断管理（如电源、系统出错、程序语法等）。

课后题：第一章：1.什么是可编程控制器？答：可编程序控制器（Programmable Controller）：可通过编程或软件配置改变控制对策的控制器。

是一台专业环境应用而设计制造的计算机。

它具有丰富的输入输出接口，并且具有较强的驱动能力。

2.可编程控制器是如何分类的？简述其特点。

答：一体化紧凑型PLC：电源，CPU中央处理系统，I/O接口都集成在一个机壳内。

标准模块式结构化PLC：各种模块相互独立，并安装在固定的机架上，构成一个完整的PLC应用系统。

3.简述可编程控制器的工作原理，如何理解PLC的循环扫描工作过程？答：当PLC投入运行后，其工作过程一般分为三个阶段，即输入采样、用户程序执行和输出刷新三个阶段。

完成上述三个阶段称作一个扫描周期。

在整个运行期间，PLC的CPU以一定的扫描速度重复执行上述三个阶段。

PLC采用循环扫描的工作方式，对输入信号进行的是一次性“采样”。

采用这种工作方式，在一个PLC 程序循环周期内，即使实际输入信号状态发生变化，也不会影响到PLC程序的正确执行，从而提高了程序执行的可靠性。

用户程序通过编程器或其他输入设备存放在PLC的用户存储器中。

当PLC开始运行时，CPU根据系统监控程序的规定顺序，通过扫描，可完成各输入点状态采集或输入数据采集，用户程序的执行，各输出点状态的更新，编程器键入响应和显示器更新及CPU自检等功能。

PLC的扫描可按固定顺序进行，也可按用户程序规定的顺序执行。

4.简述PLC与继电接触器控制在工作方式上各有什么特点。

在继电器控制电路中，当电源接通时，电路中所有继电器都处于受制约状态，即该吸合的继电器都同时吸合，不该吸合的继电器受某种条件限制而不能吸合，这种工作方式称为并行工作方式。

而PLC的用户程序是按一定顺序循环执行，所以各软继电器都处于周期性循环扫描接通中，受同一条件制约的各个继电器的动作次序决定于程序扫描顺序，同他们在梯形图中的位置有关，这种工作方式称为串行工作方式。

电气控制与PLC第二版课后练习题含答案前言在学习电气控制和PLC（可编程逻辑控制器）的过程中，理论知识的掌握是非常重要的，但是以上知识的应用能力则是更为实用和必要的。

因此本文将介绍一些电气控制和PLC的课后习题及其答案，供学习者参考和学习。

电气控制习题第一节电气元件安装问题1在电气装置上，为了保证线路安全，现代化的电控柜上常设有漏电保护器。

漏电保护器的作用是什么？答案1漏电保护器是为了保护人身安全，在接地弱或者接地不完好的情况下遗漏电流会引起漏电保护器跳闸，从而切断电源保护人身安全。

问题2「SELECTRON」电控开关生产厂家说明中的「4P, 30A」是什么意思？答案2「4P, 30A」表示该电控开关为四极，额定电流为30A。

第二节电气图件的认识问题1标识符J在电气图件中代表什么元件？标识符J代表接触器元件。

问题2在电气控制电路中，接点标识符X2.1代表什么？答案2接点标识符X2.1代表接触器K2的常闭触点。

PLC习题第一节常用指令问题1在PLC 编程中，LD指令的作用是什么？答案1LD指令的作用是将输入信号逐一导入字节区，并将该字节区的最高位设置为1。

问题2在PLC 编程中，SET指令的作用是什么？答案2SET指令的作用是将输出信号置位。

第二节 PLC图件的认识问题1在PLC图件中，元器件图形中不含数字，是什么原因？PLC图件中不含数字是为了避免与数字逻辑电路、数字电路的图形混淆，并且简化了电路的图形。

问题2在PLC图件中，一个电缆的x点表示什么？答案2在PLC图件中，一个电缆的x点表示断开电缆的端点，可以用于在图件上区分单一的电缆。

总结本文介绍了一些电气控制和PLC的习题及其答案，旨在帮助学习者更好地掌握电气控制和PLC的应用。

学习者应该养成经常做习题的好习惯，掌握理论知识的同时，注重应用能力的提高。

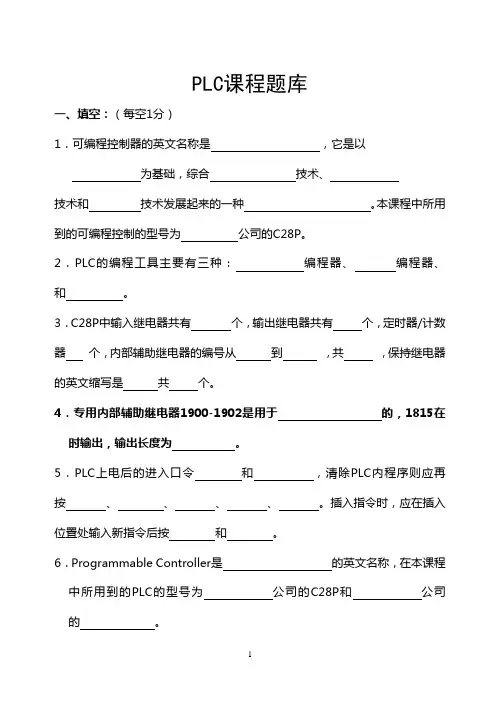

PLC课程题库一、填空：（每空1分）1．可编程控制器的英文名称是，它是以为基础，综合技术、技术和技术发展起来的一种。

本课程中所用到的可编程控制的型号为公司的C28P。

2．PLC的编程工具主要有三种：编程器、编程器、和。

3．C28P中输入继电器共有个，输出继电器共有个，定时器/计数器个，内部辅助继电器的编号从到，共，保持继电器的英文缩写是共个。

4．专用内部辅助继电器1900-1902是用于的，1815在时输出，输出长度为。

5．PLC上电后的进入口令和，清除PLC内程序则应再按、、、、。

插入指令时，应在插入位置处输入新指令后按和。

6．Programmable Controller是的英文名称，在本课程中所用到的PLC的型号为公司的C28P和公司的。

7．C28P中输入继电器共有个，输出继电器共有个，专用内部辅助继电器1900-1902是用于的。

8．计算机与PLC控制相比，计算机采用中断处理方式，而PLC采用的工作方式，计算机采用高级语言编程，而PLC主要采用、、等语言编程，计算机主要用于科学计算和数据管理，而PLC用于。

9．PLC运行时每个扫描周期分为三个阶段，即、、。

10．DT90052的后四位的作用分别为、、、。

11、Programmable Controller是的英文名称，在本课程中所用到的PLC的型号为公司的C28P。

PLC的编程工具主要有三种：编程器、图形编程器、和。

12、PLC控制相对继电器控制来说，具有可靠性，抗干扰能力，通用性，程序设计，使用、调试，维护工作量等特点。

13、FUN11代表指令，FUN13代表指令，FUN01代表指令。

14. PLC的输入模块一般使用来隔离内部电路和外部电路。

15. PLC的输出接口类型有、和。

16.PLC的工作原理是。

17．PLC常用的编程语言有和。

18．PLC产品的种类众多，型号规格也不统一，按结构形式分类可分为和二种。

19．C系列P型机的定时器／计数器的号可用。

一1、什么是可编程控制器？答：可编程控制器（PLC）是以微处理器为核心，综合了计算机技术、自动控制技术和通信技术而发展起来的一种通用工业自动控制装置。

2、可编程控制器是如何控制分类的？简述其特点。

答：○1按结构形式分：a、一体化紧凑型PLC 电源、CPU、I/O接口都集成在一个机壳内b、标准模块式结构化PLC 是电源模板、CPU模板、开关量I/O模板、等在结构上是相互独立的○2按I/O点数及内存容量分：a、小型PLC I/O点数一般在256点以下，内存容量在4K字以一般采用紧凑型结构b、中型PLC I/O点数一般不大于2048点，内容容量达到2-8K字，采用模块化结构c、大型PLC I/O点数在2048点以上，内容容量达到8-16K字，采用模块化结构3按控制性能分类：a、低档PLC 有基本的的控制功能和一般的运算能力，工作速度比少b、中档PLC 有较强的控制功能和较强的运算能力，能完成一般的逻快c、高档PLC 有强大的控制功能和极强的运算能力还能进行复杂的算快3、简述可编程控制器的工作原理，如何理解PLC的循环扫描工作过程？答：原理：PLC整个运行可分为上电处理、扫描过程和出错处理三个阶段不断按顺序循环。

循环：扫描过程分为三个阶段：输入采样、程序执行，输出刷新，当扫描到输入端有信号输入时，则进入输入采样阶段，再进入寄存器中，则输入不断刷新，扫描过程不断循环。

4、简述PLC与继电器一接触器控制在工作方式各有什么特点？答：PLC工作方式是采用顺序扫描用户程序继电器一接触器工作方式是硬逻辑并行运行6、详细说明PLC在扫描过程中，输入映像寄存器和输出映像寄存器各起什么作用。

答：输入映像寄存器作用：连接外部输入端子，每个扫描周期结束后，外部输入端子实际状态映射到寄存器中一次，即刷新一次。

输出映像寄存器作用：连接输出锁存器和输出端子在一个扫描周期结束哈偶，输出映像寄存器实际状态映射到输出锁存器中一次，即刷新一次。

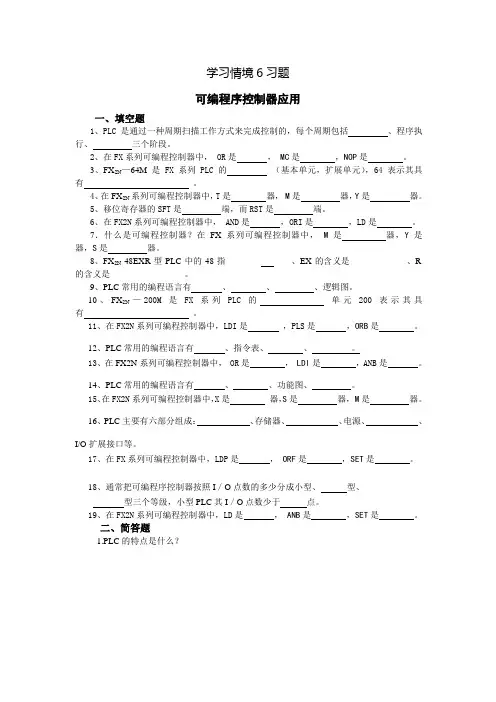

学习情境6习题可编程序控制器应用一、填空题1、PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括、程序执行、三个阶段。

2、在FX系列可编程控制器中， OR是， MC是，NOP是。

3、FX2N—64M是FX系列PLC的（基本单元，扩展单元），64表示其具有。

4、在FX2N系列可编程控制器中，T是器， M是器，Y是器。

5、移位寄存器的SFT是端，而RST是端。

6、在FX2N系列可编程控制器中， AND是，ORI是，LD是。

7．什么是可编程控制器？在FX系列可编程控制器中， M是器，Y是器，S是器。

8、FX2N-48EXR型PLC中的48指________ _____、EX的含义是_____________、R 的含义是_________________。

9、PLC常用的编程语言有、、、逻辑图。

10、FX2N—200M是FX系列PLC的单元200表示其具有。

11、在FX2N系列可编程控制器中，LDI是，PLS是，ORB是。

12、PLC常用的编程语言有、指令表、、。

13、在FX2N系列可编程控制器中， OR是， LDI是，ANB是。

14、PLC常用的编程语言有、、功能图、。

15、在FX2N系列可编程控制器中，X是器，S是器， M是器。

16、 PLC主要有六部分组成：、存储器、、电源、、I/O扩展接口等。

17、在FX系列可编程控制器中，LDP是， ORF是，SET是。

18、通常把可编程序控制器按照I／O点数的多少分成小型、型、型三个等级，小型PLC其I／O点数少于点。

19、在FX2N系列可编程控制器中，LD是， ANB是，SET是。

二、简答题1.PLC的特点是什么？2.试说明PLC的工作过程。

3.简述PLC由哪些部分组成，各部分的作用是什么？4.阐述PLC按照I／O点数的多少是如何分类的。

5.可编程控制器梯形图设计规则和语句编程规则的主要内容是什么？三、设计题1.请设计一个PLC控制线路，控制要求如下：按下启动开关第一台电机启动，20秒后第二台电机启动。

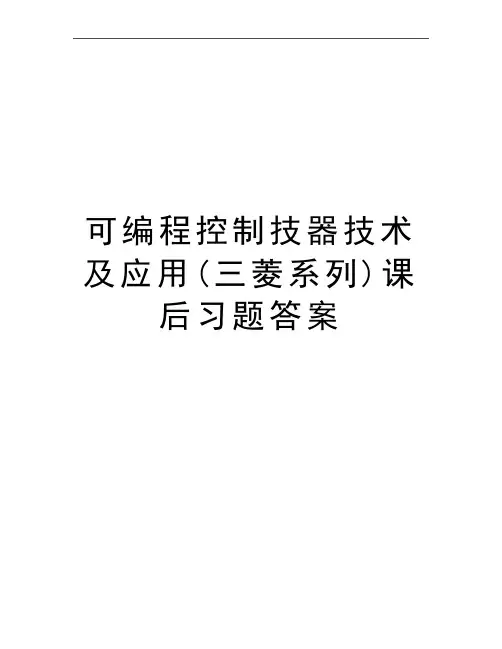

可编程控制技器技术及应用(三菱系列)课后习题答案复习与思考题答案第一章1、PLC是可编程序逻辑控制器英文“Programmable Logical Controller ”的简称。

2、PLC的型号繁多，各种型号的PLC的功能不尽相同，但目前的PLC一般都具有下列功能：①条件控制；②定时控制；③计数控制；；④步进控制；⑤数据处理；。

⑥通信和联网；⑦对控制系统的监控；3、与工控机相比，PLC具有以下独特的特点：①通用性强；②接线简单；③编程容易；④抗干扰能力强、可靠性高；⑤容量大，体积小，重量轻，功耗少，成本低，维修方便4、PLC的硬件主要有六部分组成： CPU( 中央处理器 ) 、存储器、输入 / 输出（ I/O ）接口电路、电源、外设接口、输入 / 输出（ I/O ）扩展接口。

CPU 的主要功能有：接收输入信号并存入存储器，读出指令，执行指令并将结果输出，处理中断请求，准备下一条指令等。

存储器主要用来存放系统程序、用户程序和数据。

输入接口电路是将输入信号经过光电耦合并经RC电路滤波后才送入PLC内部放大器，采用光电耦合和RC滤波的措施后能有效地消除环境中杂散电磁波等造成的干扰；输出接口电路将PLC的内部电路与外部负载电路进行电气隔离；电源部分的作用是为PLC内部和外部提供工作电源。

5、PLC的输入、输出信号开关量、模拟量、数字量。

6、PLC的输出接口电路有三种形式：一种是继电器输出，一种是晶闸管输出，一种是晶体管输出。

7、PLC对电源的基本要求有：①能有效控制、消除电网电源带来的各种噪声；②不会因电源发生故障而导致其他部分产生故障；③能在较宽的电压波动范围内保持输出电压稳定；④电源本身的功耗应尽量能低，以降低整机的温升；⑤内部电源及PLC向外提供的电源与外部电源间应完全隔离；⑥有较强的自动保护功能。

8．PLC的系统程序有三种：仅供学习与交流，如有侵权请联系网站删除谢谢11①系统管理程序：由它决定系统的工作节拍，包括PLC运行管理（各种操作的时间分配安排）、存储空间管理（生成用户数据区）和系统自诊断管理（如电源、系统出错、程序语法等）。

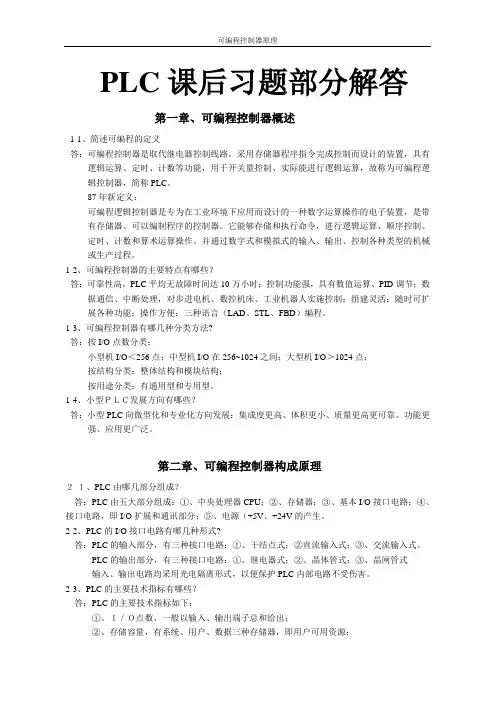

可编程控制器原理PLC课后习题部分解答第一章、可编程控制器概述1-1、简述可编程的定义答：可编程控制器是取代继电器控制线路，采用存储器程序指令完成控制而设计的装置，具有逻辑运算、定时、计数等功能，用于开关量控制、实际能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。

87年新定义：可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。

它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算操作。

并通过数字式和模拟式的输入、输出、控制各种类型的机械或生产过程。

1-2、可编程控制器的主要特点有哪些？答：可靠性高，PLC平均无故障时间达10万小时；控制功能强，具有数值运算、PID调节；数据通信、中断处理，对步进电机、数控机床、工业机器人实施控制；组建灵活：随时可扩展各种功能；操作方便：三种语言（LAD、STL、FBD）编程。

1-3、可编程控制器有哪几种分类方法?答：按I/O点数分类：小型机I/O＜256点；中型机I/O在256~1024之间；大型机I/O＞1024点；按结构分类：整体结构和模块结构；按用途分类：有通用型和专用型。

1-4、小型ＰＬＣ发展方向有哪些？答：小型PLC向微型化和专业化方向发展：集成度更高、体积更小、质量更高更可靠、功能更强、应用更广泛。

第二章、可编程控制器构成原理２-１、PLC由哪几部分组成？答：PLC由五大部分组成：①、中央处理器CPU；②、存储器；③、基本I/O接口电路；④、接口电路，即I/O扩展和通讯部分；⑤、电源（+5V、+24V的产生。

2-2、PLC的I/O接口电路有哪几种形式?答：PLC的输入部分，有三种接口电路：①、干结点式；②直流输入式；③、交流输入式。

PLC的输出部分，有三种接口电路：①、继电器式；②、晶体管式；③、晶闸管式输入、输出电路均采用光电隔离形式，以便保护PLC内部电路不受伤害。

2-3、PLC的主要技术指标有哪些？答：PLC的主要技术指标如下：①、Ｉ／Ｏ点数、一般以输入、输出端子总和给出；②、存储容量，有系统、用户、数据三种存储器，即用户可用资源；③、扫描速度，即扫描周期，表示ＰＬＣ运算精度和运行速度；④、可扩展性：可扩展Ｉ／Ｏ接口、模数处理、温度处理、通讯、高速处理。

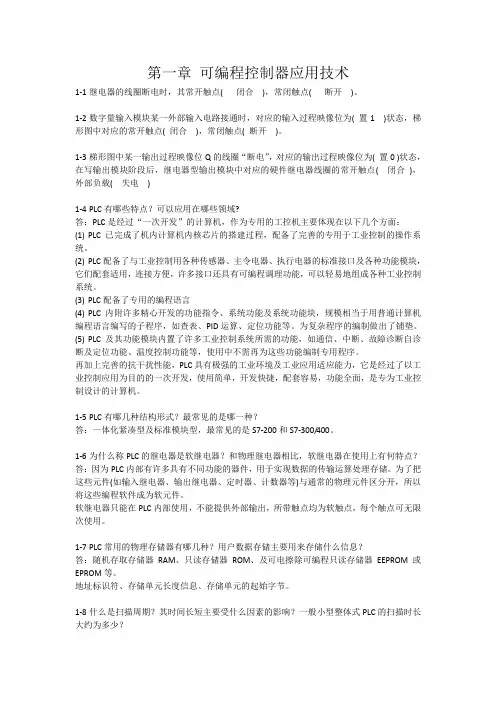

第一章可编程控制器应用技术1-1继电器的线圈断电时，其常开触点( 闭合)，常闭触点( 断开)。

1-2数字量输入模块某一外部输入电路接通时，对应的输入过程映像位为( 置1 )状态，梯形图中对应的常开触点( 闭合)，常闭触点( 断开)。

1-3梯形图中某一输出过程映像位Q的线圈“断电”，对应的输出过程映像位为( 置0 )状态，在写输出模块阶段后，继电器型输出模块中对应的硬件继电器线圈的常开触点( 闭合)，外部负载( 失电)1-4PLC有哪些特点？可以应用在哪些领域?答：PLC是经过“一次开发”的计算机，作为专用的工控机主要体现在以下几个方面：(1)PLC已完成了机内计算机内核芯片的搭建过程，配备了完善的专用于工业控制的操作系统。

(2)PLC配备了与工业控制用各种传感器、主令电器、执行电器的标准接口及各种功能模块，它们配套适用，连接方便，许多接口还具有可编程调理功能，可以轻易地组成各种工业控制系统。

(3)PLC配备了专用的编程语言(4)PLC内附许多精心开发的功能指令、系统功能及系统功能块，规模相当于用普通计算机编程语言编写的子程序，如查表、PID运算、定位功能等。

为复杂程序的编制做出了铺垫。

(5)PLC及其功能模块内置了许多工业控制系统所需的功能，如通信、中断、故障诊断自诊断及定位功能、温度控制功能等，使用中不需再为这些功能编制专用程序。

再加上完善的抗干扰性能，PLC具有极强的工业环境及工业应用适应能力，它是经过了以工业控制应用为目的的一次开发，使用简单，开发快捷，配套容易，功能全面，是专为工业控制设计的计算机。

1-5PLC有哪几种结构形式？最常见的是哪一种？答：一体化紧凑型及标准模块型，最常见的是S7-200和S7-300/400。

1-6为什么称PLC的继电器是软继电器？和物理继电器相比，软继电器在使用上有何特点？答：因为PLC内部有许多具有不同功能的器件，用于实现数据的传输运算处理存储。

为了把这些元件(如输入继电器、输出继电器、定时器、计数器等)与通常的物理元件区分开，所以将这些编程软件成为软元件。

可编程控制器原理PLC课后习题部分解答第一章、可编程控制器概述1-1、简述可编程的定义答：可编程控制器是取代继电器控制线路，采用存储器程序指令完成控制而设计的装置，具有逻辑运算、定时、计数等功能，用于开关量控制、实际能进行逻辑运算，故称为可编程逻辑控制器，简称PLC。

87年新定义：可编程逻辑控制器是专为在工业环境下应用而设计的一种数字运算操作的电子装置，是带有存储器、可以编制程序的控制器。

它能够存储和执行命令，进行逻辑运算、顺序控制、定时、计数和算术运算操作。

并通过数字式和模拟式的输入、输出、控制各种类型的机械或生产过程。

1-2、可编程控制器的主要特点有哪些？答：可靠性高，PLC平均无故障时间达10万小时；控制功能强，具有数值运算、PID调节；数据通信、中断处理，对步进电机、数控机床、工业机器人实施控制；组建灵活：随时可扩展各种功能；操作方便：三种语言（LAD、STL、FBD）编程。

1-3、可编程控制器有哪几种分类方法?答：按I/O点数分类：小型机I/O＜256点；中型机I/O在256~1024之间；大型机I/O＞1024点；按结构分类：整体结构和模块结构；按用途分类：有通用型和专用型。

1-4、小型ＰＬＣ发展方向有哪些？答：小型PLC向微型化和专业化方向发展：集成度更高、体积更小、质量更高更可靠、功能更强、应用更广泛。

第二章、可编程控制器构成原理２-１、PLC由哪几部分组成？答：PLC由五大部分组成：①、中央处理器CPU；②、存储器；③、基本I/O接口电路；④、接口电路，即I/O扩展和通讯部分；⑤、电源（+5V、+24V的产生。

2-2、PLC的I/O接口电路有哪几种形式?答：PLC的输入部分，有三种接口电路：①、干结点式；②直流输入式；③、交流输入式。

PLC的输出部分，有三种接口电路：①、继电器式；②、晶体管式；③、晶闸管式输入、输出电路均采用光电隔离形式，以便保护PLC内部电路不受伤害。

2-3、PLC的主要技术指标有哪些？答：PLC的主要技术指标如下：①、Ｉ／Ｏ点数、一般以输入、输出端子总和给出；②、存储容量，有系统、用户、数据三种存储器，即用户可用资源；③、扫描速度，即扫描周期，表示ＰＬＣ运算精度和运行速度；④、可扩展性：可扩展Ｉ／Ｏ接口、模数处理、温度处理、通讯、高速处理。

习题一1. 什么是可编程控制器？可编程控制器是一种工业控制计算机，简称PLC （Programmable Logic Controller）或PC（Programmable Controller）。

因为个人计算机也简称PC（Personal Computer ），为避免和个人计算机相混淆，一般简称可编程控制器为PLC 。

2. 什么是可编程控制器的I/O 接口电路？可编程控制器的I/O 接口电路由哪几部分组成？I/O 接口电路的作用是什么？I/O 接口电路是可编程控制器连接外部设备的接口电路。

I/O 接口电路包括输入模块、输出模块、编程器接口、存储器接口、扩展板接口、特殊模块接口和通讯接口。

I/O 接口电路是可编程控制器和外界交换信息的通道。

I/O 接口电路实现可编程控制器与外部设备的信息交换。

输入模块用来接收和采集输入信号，输出模块用来把可编程控制器产生的控制信号传送到其控制对象上，编程器接口主要用于把编程器连接到可编程控制器，存储器接口用于扩展存储器，扩展板接口用于连接扩展板（如通讯扩展板），特殊功能模块接口用于把特殊功能模块（如A/D 模块、D/A 模块）连接到可编程控制器上，通讯接口用于可编程控制器之间或可编程控制器与上位机之间的通讯。

3. 什么是软继电器？试比较软继电器和真实的继电器的异同。

可编程控制器中的输入继电器、输出继电器、辅助继电器、定时器等称为软继电器（软电器），它们只是用来描述可编程控制器的控制功能的一种等效电器，不是真正的继电器。

①相同点电气结构相同：均由线圈和触点（常开触点和常闭触点）组成。

工作原理相同：当线圈通电时，常开触点闭合，常闭触点断开；当线圈断电时，常开触点断开，常闭触点闭合。

②不同点电气符号不同：真实继电器的电气符号由国家标准规定，软继电器的电气符号由可编程控制器厂家规定。

触点数量不同：真实继电器只有有限对触点，软继电器有无穷对触点。

形态不同：真实继电器有形状、有尺寸，是一种实实在在的电器实体；软继电器只是计算机中的存储位或存储单元，是电子电路。

《电气控制与可编程控制器》课程习题与解答第1章1.1 低压电器的分类有那几种？答：低压电器的种类繁多，分类方法有很多种。

按工作方式可分为手控电器和自控电器。

按用途可分为低压控制电器和低压保护电器。

按种类可分为刀开关、刀形转换开关、熔断器、低压断路器、接触器、继电器、主令电器和自动开关等。

1.2 什么是电气原理图和安装接线图？它们的作用是什么？答：电气原理图是根据工作原理绘制的，一般不表示电器元件的空间位置关系，因此图中不反映电器元件的实际安装位置和实际接线情况。

电气安装图表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

1.3 交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，原因是什么？答：交流接触器线圈断电后，动铁心不能立即释放，电动机不能立即停止，主要原因有：⑴由于在分断电流瞬间，触点间产生电弧，造成触点熔焊，使动铁心不能立即释放；⑵返回弹簧失去弹性。

1.4 常用的低压电器有哪些？它们在电路中起何种保护作用？答：起保护作用的低压电器有：熔断器：电路中起短路保护。

热继电器：起过载保护。

自动开关、接触器、继电器均有失压和欠压保护。

1.5 在电动机主电路中装有熔断器，为什么还要装热继电器？答：熔断器在电路中起短路保护。

热继电器在电动机主电路中起过载保护和断相保护。

1.6 为什么电动机应具有零电压、欠电压保护？答：电动机的零电压保护是指当电网突然断电有突然来电，电动机不能自行启动。

当供给电动机工作的电源下降（欠电压）时，电动机的负载不变的情况下，会使电动机绕组的电流增加，严重的会烧毁电动机。

1.7 什么叫自锁、互锁？如何实现？答：依靠接触器自身辅助常开触点使其线圈保持通电的作用称为“自锁”。

实现自锁的方法是将接触器自身辅助常开触点与启动按钮并联。

所谓“互锁”是指当一个接触器工作时，另一个接触器不能工作。

在控制线路中可以利用两个接触器的常闭触点实现相互控制。

1.8 在正、反转控制线路中，为什么要采用双重互锁？答：在正、反转控制线路中，电气互锁或按钮互锁控制线路仍然存在发生短路事故的危险。

可编程控制器原理习题1．PLC是在什么控制系统基础上发展起来的( A).(A) 继电控制系统 (B) 单⽚机 (C)⼯业电脑(D)机器⼈2.常见的接近开关按感应的物体来分为( A )。

( A)电感式/电容式 (B) PNP/NPN (C)常开/常闭 ( D)定时器/计数器3.⼯业中控制电压⼀般是多少伏(A)(A)24V (B)36V (C)110V (D)220V4.三菱FX系列PLC普通输⼊点,输⼊响应时间⼤约是多少ms?(B )(A) 100 ms (B)10ms (C)15 ms (D)30 ms5.对于⼩的PLC系统，如( C )点以内的系统．⼀般不需要扩展.(A)60 (B)70 (C)80 (D)906.PLC的输⼊电流是由内部的DC24V电源供给的，为了确实切断，必须取( A )以下电流。

(A)1.5mA (B)2.5mA (C)3.5mA (D)4.5mA7.FX2N的输出继电器最多可达（ C ）点(A)64 (B)128 (C)256 (D)5128.⼀般要求模拟放⼤电路的输⼊电阻（A）（A）⼤些好，输出电阻⼩些好（B）⼩些好，输出电阻⼤些好（C）和输出电阻都⼤些好（D）和输出电阻都⼩些好9.FX2N PLC软元件中有（ C ）点状态可构成状态转移图。

(A)300 (B)600 (C)900 (D)120010.对于所有的FX CPU ,表⽰1 秒时钟脉冲的是（B ）(A)M8011 (B)M8013 (C)M8014 9D)M801511.OUT指令对于（ A ）是不能使⽤的(A)输⼊继电器 (B)输出继电器 (C)辅助继电器 (D)状态继电器12.串联电路块并联连接时，分⽀的结束⽤（ C ）指令(A)AND/ADI (B)OR/ORI (C)ORB (D)ANB13.使⽤（ B ）指令，元件Y、M仅在驱动断开后的⼀个扫描周期内动作(A)PLS (B)PLF (C)MPS (D)MRD14.存储器是存放程序的仓库，采⽤电擦除的存储器使⽤⾮常⽅便，它是（ D ）(A)RAM (B)EPROM (C)EPRAM (D)EP2ROM15.状态的顺序可以⾃由选择，但在⼀系列的STL指令后，必须写⼊（C ）指令(A)MC (B)MRC (C)RET (D)END16. ( B )是PLC每执⾏⼀遍从输⼊到输出所需的时间.(A)8 (B)扫描周期 (C)设定时间 (D)3217.对于STL指令后的状态S，OUT指令与（ B ）指令具有相同的功能(A)OFF (B)SET (C)END (D)NOP18.助记符后附的（ B ）表⽰脉冲执⾏(A)（D）符号(B)（P）符号 (C)（V）符号 (D)（Z）符号19.PLC最⼤的特点是（ B ）(A)可完全代替继电控制盘 ( B)改变程序即可改变⽣产⼯艺，硬件连线改变少 (C)功能强⼤ (D)可靠性⾼20.功能指令（C ）表⽰主程序结束(A)RST (B)END (C)FEND (D)NOP21.FX系列PLC中表⽰Run监视常闭触点的是（ B ）(A)M8011 (B)M8000 (C)M8014 (D)M801522.在PLC⾃控系统中，对于温度控制，可⽤（ C ）扩展模块(A)FX2N-4AD (B)FX2N-4DA (C)FX2N-4AD-TC (D)FX0N-3A23.三菱FX系列PLC普通输⼊点，输⼊响应时间⼤约是（ B ）(A)100 ms (B)10ms (C)15 ms (D)30 ms24.国内外PLC各⽣产⼚家都把( A)作为第⼀⽤户编程语⾔(A)梯形图 (B)指令表 (C)逻辑功能图 (D)C语⾔25.FX1n系列PLC是⼀种普遍选择⽅案，最多可达（ A ）点控制。

可编程序控制器习题答案第一章习题答案1、什么是可编程序控制器？答：可编程序控制器是以微处理器为基础，综合计算机技术、自动控制技术和通讯技术而发展起来的一种通用的工业自动控制装置。

2、可编程序控制器主要有哪些特点？答：1、可靠性高，抗干扰能力强2、通用性强，使用方便3、程序设计简单，易学易懂4、采用先进的模块化结构，系统组合灵活方便5、系统设计周期短6、安装简便，调试方便，维护工作量小7、对生产工艺改变适应性强，可进行柔性生产3、举例说明可编程序控制器目前的应用场合。

答：可编程序控制器的应用形式主要有以下几种类型：1.开关逻辑控制2.模拟量控制3.顺序（步进）控制4.定时控制5.计数控制6.闭环过程控制7.数据处理8.通信和联网针对以上的应用形式，目前可编程序控制器已广泛地应用在选煤、酿酒、化工、反应堆、锅炉以及位置和速度等控制中。

4、简述PLC的发展概况和发展趋势。

答：1、向高速、大存储容量方向发展2、向多品种方向发展a、在结构上由整体结构向小型模块化方向发展，使系统配置更加方便灵活。

b、开发更丰富的I/O模块c、P LC的规模向两端发展d、发展容错技术e、增强通信网络功能f、实现软、硬件标准化第二章习题答案1、可编程序控制器主要构成有哪几部分？各部分功能是什么？答：可编程序控制器主要有中央处理器（CPU）、存储器、输入/输出（I/O）接口、电源等组成。

中央处理器包括微处理器和控制接口电路，微处理器是PLC的运算和控制中心，能实现逻辑运算、数字运算、协调控制系统内部各部分功能的作用，控制接口电路是微处理器与主机内部其他单元进行联系的部件，主要有数据缓冲、单元选择、信号匹配、中断管理等功能。

存贮器主要用于存储系统程序和用户程序等功能。

输入/输出单元是可编程序控制器的CPU与现场输入、输出装置或其他外部设备之间的连接接口电路。

电源单元是PLC的电源供电部分，他的功能是把外部供应的电源变换成系统内部各单元所需的电源。
