RLC串联谐振电路

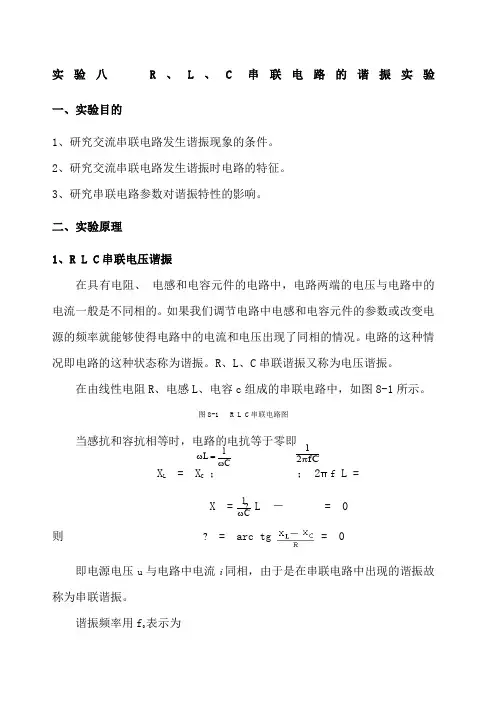

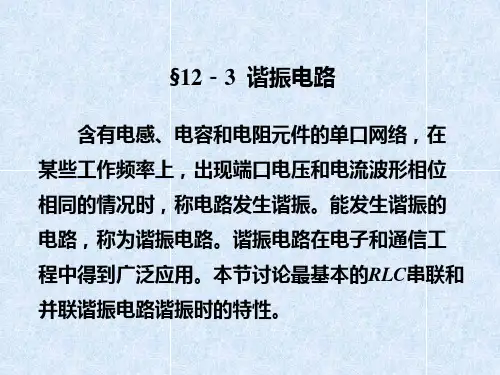

C1L ω=ωfC21πC1ω实验八 R 、L 、C 串联电路的谐振实验一、实验目的1、研究交流串联电路发生谐振现象的条件。

2、研究交流串联电路发生谐振时电路的特征。

3、研究串联电路参数对谐振特性的影响。

二、实验原理1、R L C 串联电压谐振在具有电阻、 电感和电容元件的电路中，电路两端的电压与电路中的电流一般是不同相的。

如果我们调节电路中电感和电容元件的参数或改变电源的频率就能够使得电路中的电流和电压出现了同相的情况。

电路的这种情况即电路的这种状态称为谐振。

R 、L 、C 串联谐振又称为电压谐振。

在由线性电阻R 、电感L 、电容c 组成的串联电路中，如图8-1所示。

图8-1 R L C 串联电路图当感抗和容抗相等时，电路的电抗等于零即 X L = X C ； ； 2πf L =X = ? L － = 0则 ? = arc tg = 0即电源电压u 与电路中电流i 同相，由于是在串联电路中出现的谐振故称为串联谐振。

谐振频率用f 0表示为LC1LC()2C L 2X X R -+ f = f 0 = 谐振时的角频率用?0表示为? = ?0 =谐振时的周期用T 0表示为T =T 0 = 2 ?串联电路的谐振角频率ω0频率f 0，周期T 0，完全是由电路本身的有关参数来决定的，它们是电路本身的固有性质，而且每一个R 、L 、C 串联电路，只有一个对应的谐振频f 0和周期T 0。

因而，对R 、L 、C 串联电路来说只有将外施电压的频率与电路的谐振频率相等时候，电路才会发生谐振。

在实际应用中，往往采用两种方法使电路发生谐振。

一种是当外施电压频率f 固定时，改变电路电感L 或电容C 参数的方法，使电路满足谐振条件。

另一种是当电路电感L 或电容C 参数固定时，可用改变外施电压频率f 的方法，使电路在其谐振频率下达到谐振。

总之，在R 、L 、C 串联电路中，f 、L 、C 三个量，无论改变哪一个量都可以达到谐振条件，使电路发生谐振。

rlc串联谐振电路的研究实验报告实验目的：通过对rlc串联谐振电路的研究实验，探究在不同频率下电压、电流和相位的变化规律，加深对谐振电路的理解。

实验原理：rlc串联谐振电路是由电阻R、电感L和电容C串联而成的电路。

在谐振频率下，电感和电容的阻抗大小相等，电路中的电流和电压将达到最大值。

谐振频率的计算公式为f=1/(2π√(LC))。

在谐振频率下，电路中的电压和电流相位相同，电压和电流呈正弦关系。

实验仪器：1. 信号发生器。

2. 电压表。

3. 电流表。

4. 电阻箱。

5. 电感。

6. 电容。

实验步骤：1. 按照实验电路图连接好电路。

2. 调节信号发生器的频率，测量电路中的电压和电流。

3. 记录数据并绘制电压、电流随频率变化的曲线图。

4. 分析实验数据，得出结论。

实验结果：通过实验测量和数据处理，我们得到了以下实验结果：1. 当信号发生器的频率逐渐接近谐振频率时，电路中的电压呈现出明显的增大趋势，最后达到最大值。

2. 在谐振频率下，电路中的电流也达到最大值，且电压和电流的相位相同。

3. 在谐振频率上下，电路中的电压和电流均呈现出振荡变化，但相位差逐渐增大。

实验分析：根据实验结果，我们可以得出以下结论：1. 在rlc串联谐振电路中，当频率接近谐振频率时，电路中的电压和电流都会达到最大值。

2. 在谐振频率下，电路中的电压和电流相位相同，呈正弦关系。

3. 谐振电路的谐振频率与电感和电容的数值有关，频率与电感成反比，与电容成正比。

实验总结：通过本次实验，我们深入了解了rlc串联谐振电路的工作原理和特性。

在实验中，我们通过测量电路中的电压和电流随频率变化的规律，验证了谐振电路的谐振特性。

同时，我们也掌握了在实验中使用信号发生器、电压表、电流表等仪器的操作方法，提高了实验操作能力。

总之，本次实验为我们进一步学习电路谐振提供了宝贵的实践经验，也为我们今后的学习和科研工作打下了坚实的基础。

愿我们在今后的学习和实践中能够不断提高自己的实验能力，更好地应用所学知识。

RLC串联谐振电路（1）实验目的：1.加深对串联谐振电路条件及特性的理解。

2.掌握谐振频率的测量方法。

3.理解电路品质因数的物理意义和其测定方法。

4.测定RLC串联谐振电路的频率特性曲线。

(2)实验原理：RLC串联电路如图所示，改变电路参数L、C或电源频率时，都可能使电路发生谐振。

该电路的阻抗是电源角频率ω的函数：Z=R+j(ωL-1/ωC) 当ωL-1/ωC=0时，电路中的电流与激励电压同相，电路处于谐振状态。

谐振角频率ω0 =1/LC，谐振频率f0=1/2πLC。

谐振频率仅与原件L、C的数值有关，而与电阻R和激励电源的角频率ω无关，当ω<ω0时，电路呈容性，阻抗角φ<0；当ω>ω0时，电路呈感性，阻抗角φ>0。

1、电路处于谐振状态时的特性。

（1）、回路阻抗Z0=R,| Z0|为最小值，整个回路相当于一个纯电阻电路。

（2）、回路电流I0的数值最大，I0=U S/R。

（3）、电阻上的电压U R的数值最大，U R =U S。

（4）、电感上的电压U L与电容上的电压U C数值相等，相位相差180°，U L=U C=QU S。

2、电路的品质因数Q电路发生谐振时，电感上的电压（或电容上的电压）与激励电压之比称为电路的品质因数Q，即：L/Q=U L（ω0）/ U S= U C（ω0）/ U S=ω0L/R=1/R*C（3）谐振曲线。

电路中电压与电流随频率变化的特性称频率特性，它们随频率变化的曲线称频率特性曲线，也称谐振曲线。

在U S 、R 、L 、C 固定的条件下，有I=U S /22)C 1/-L (ωω+RU R =RI=RU S /22)C 1/-L (ωω+R U C =I/ωC=U S /ωC 22)C 1/-L (ωω+R U L =ωLI=ωLU S /22)C 1/-L (ωω+R改变电源角频率ω，可得到响应电压随电源角频率ω变化的谐振曲线，回路电流与电阻电压成正比。

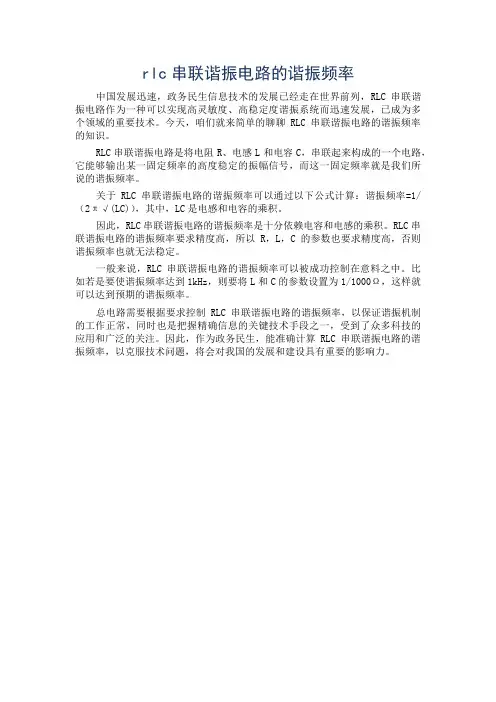

rlc串联谐振电路的谐振频率
中国发展迅速，政务民生信息技术的发展已经走在世界前列，RLC串联谐振电路作为一种可以实现高灵敏度、高稳定度谐振系统而迅速发展，已成为多个领域的重要技术。

今天，咱们就来简单的聊聊RLC串联谐振电路的谐振频率的知识。

RLC串联谐振电路是将电阻R、电感L和电容C，串联起来构成的一个电路，它能够输出某一固定频率的高度稳定的振幅信号，而这一固定频率就是我们所说的谐振频率。

关于RLC串联谐振电路的谐振频率可以通过以下公式计算：谐振频率=1/（2π√(LC)），其中，LC是电感和电容的乘积。

因此，RLC串联谐振电路的谐振频率是十分依赖电容和电感的乘积。

RLC串联谐振电路的谐振频率要求精度高，所以R，L，C的参数也要求精度高，否则谐振频率也就无法稳定。

一般来说，RLC串联谐振电路的谐振频率可以被成功控制在意料之中。

比如若是要使谐振频率达到1kHz，则要将L和C的参数设置为1/1000Ω，这样就可以达到预期的谐振频率。

总电路需要根据要求控制RLC 串联谐振电路的谐振频率，以保证谐振机制的工作正常，同时也是把握精确信息的关键技术手段之一，受到了众多科技的应用和广泛的关注。

因此，作为政务民生，能准确计算RLC串联谐振电路的谐振频率，以克服技术问题，将会对我国的发展和建设具有重要的影响力。

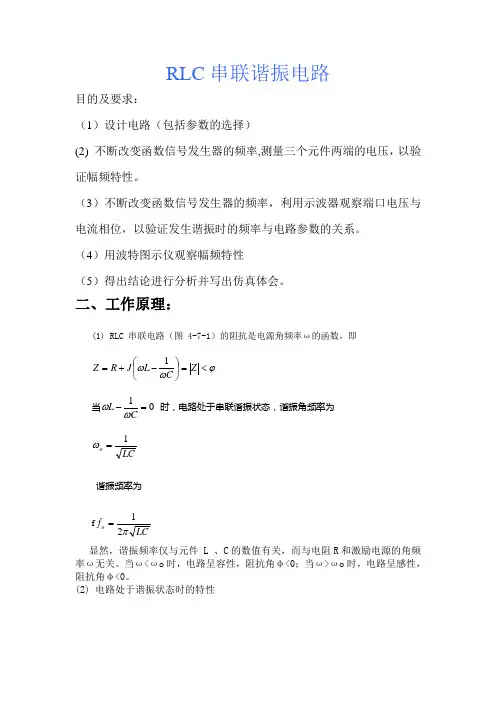

RLC 串联谐振电路目的及要求：（1）设计电路（包括参数的选择）(2) 不断改变函数信号发生器的频率,测量三个元件两端的电压，以验证幅频特性。

（3）不断改变函数信号发生器的频率，利用示波器观察端口电压与电流相位，以验证发生谐振时的频率与电路参数的关系。

（4）用波特图示仪观察幅频特性 （5）得出结论进行分析并写出仿真体会。

二、工作原理：(1) RLC 串联电路（图 4-7-1）的阻抗是电源角频率ω的函数，即ϕωω<=⎪⎭⎫ ⎝⎛-+=Z C L J R Z 1当01=-CL ωω 时，电路处于串联谐振状态，谐振角频率为 LCo 1=ω谐振频率为 f LCf o π21=显然，谐振频率仅与元件 L 、C 的数值有关，而与电阻R 和激励电源的角频率ω无关。

当ω<ωo 时，电路呈容性，阻抗角φ<0；当ω>ωo 时，电路呈感性，阻抗角φ<0。

(2) 电路处于谐振状态时的特性① 由于回路总电抗X O =ωo-1/ωoC=0，因此，回路阻抗|Z 0|为最小值，整个回路相当于一个纯电阻电路，激励电源的电压与回路的响应电流同相位。

② 由于感抗ωoL 容抗1/ωoC 相等，所以电感上的电压U L ’与电容上的电压U C ’数值相等，相位相差1800。

电感上的电压（或电容 上的电压）与激励电压之比称为品质因数Q ，即:③ RC LR C R L U U U U Q O O S C S L =====ωω1L 和 C 为定值的条件下，Q 值仅仅决定于回路电阻 R 的大小。

③在激励电压（有效值）不变的情况下，回路中的电流I=U S /R 为最大值。

三、实验内容1、测量 RLC 串联电路响应电流的幅频特性曲线的U L （ω）、U C （ω）曲线 实验电路如图2-3所示。

确定元件R 、L 、C 的数值之后，保持正弦信号发生器输出电压 Us （有效值）不变，测量不同频率时的U R 、U L 和U C 。

第1篇一、RLC串联谐振电路的基本原理RLC串联谐振电路由电阻R、电感L和电容C三个元件组成。

当电路中电压或电流的频率发生变化时，电路的阻抗Z也会随之变化。

当电路的阻抗Z达到最小值时，电路处于谐振状态，此时的频率称为谐振频率。

二、谐振频率的计算1. 谐振频率的定义谐振频率是指RLC串联电路在谐振状态下，电路的阻抗Z达到最小值时的频率。

在谐振状态下，电路的电流I与电压U之间的相位差为0，即电流和电压同相位。

2. 谐振频率的计算公式RLC串联电路的谐振频率可以通过以下公式计算：\[ f_0 = \frac{1}{2\pi\sqrt{LC}} \]其中，\( f_0 \)表示谐振频率，L表示电感，C表示电容。

三、谐振频率的影响因素1. 电感L和电容C谐振频率与电感L和电容C的乘积成反比。

当电感L或电容C增大时，谐振频率会减小；反之，当电感L或电容C减小时，谐振频率会增大。

2. 电阻R电阻R对谐振频率没有直接影响，但会影响电路的品质因数Q。

品质因数Q定义为：\[ Q = \frac{f_0}{\Delta f} \]其中，\( \Delta f \)表示谐振曲线的带宽。

当电阻R增大时，品质因数Q减小，电路的带宽增大，谐振频率基本不变。

四、谐振频率在实际应用中的重要性1. 选择合适的谐振频率在实际应用中，选择合适的谐振频率可以提高电路的性能。

例如，在无线通信、信号传输等领域，通过选择合适的谐振频率，可以减小信号损耗，提高传输效率。

2. 提高电路的稳定性在电路设计和分析过程中，通过调整电感L和电容C的值，可以使电路在特定的频率下达到谐振状态，从而提高电路的稳定性。

3. 优化电路性能通过调整谐振频率，可以优化电路的性能。

例如，在滤波器设计中，通过选择合适的谐振频率，可以实现对特定频率信号的滤波。

五、总结RLC串联谐振电路的谐振频率是电路设计和分析中的一个重要参数。

通过掌握谐振频率的计算方法、影响因素以及在实际应用中的重要性，有助于我们更好地进行电路设计和优化。

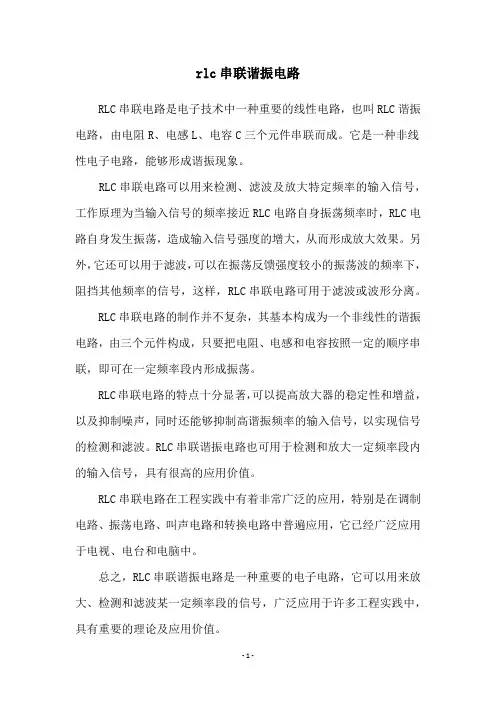

rlc串联谐振电路
RLC串联电路是电子技术中一种重要的线性电路，也叫RLC谐振电路，由电阻R、电感L、电容C三个元件串联而成。

它是一种非线性电子电路，能够形成谐振现象。

RLC串联电路可以用来检测、滤波及放大特定频率的输入信号，工作原理为当输入信号的频率接近RLC电路自身振荡频率时，RLC电路自身发生振荡，造成输入信号强度的增大，从而形成放大效果。

另外，它还可以用于滤波，可以在振荡反馈强度较小的振荡波的频率下，阻挡其他频率的信号，这样，RLC串联电路可用于滤波或波形分离。

RLC串联电路的制作并不复杂，其基本构成为一个非线性的谐振电路，由三个元件构成，只要把电阻、电感和电容按照一定的顺序串联，即可在一定频率段内形成振荡。

RLC串联电路的特点十分显著，可以提高放大器的稳定性和增益，以及抑制噪声，同时还能够抑制高谐振频率的输入信号，以实现信号的检测和滤波。

RLC串联谐振电路也可用于检测和放大一定频率段内的输入信号，具有很高的应用价值。

RLC串联电路在工程实践中有着非常广泛的应用，特别是在调制电路、振荡电路、叫声电路和转换电路中普遍应用，它已经广泛应用于电视、电台和电脑中。

总之，RLC串联谐振电路是一种重要的电子电路，它可以用来放大、检测和滤波某一定频率段的信号，广泛应用于许多工程实践中，具有重要的理论及应用价值。

1实验七 RLC 串联谐振电路的研究一、实验目的（1）测定RLC 串联电路的谐振频率，加深对其谐振条件和特点的理解。

（2）测量RLC 串联电路的幅频特性、通频带和品质因数Q 值。

二、实验原理1．RLC 串联谐振在图7-1所示的RLC 串联电路中，电路的复阻抗：1()L C Z R j L R j R jX Z X X Cw j w 骣÷ç=+-=+-=+= ÷ç÷ç桫电路的电流：ss1U U I ZR j L C w w 贩·==骣÷ç+-÷ç÷ç桫改变输入正弦交流信号的频率（w ）时，电路中的感抗、容抗都随之改变，电路的电流大小和相位也发生了变化。

当RLC 串联电路的总电抗为零，即10L Cw w -=时，电路处于谐振状态。

此时Z R =，S U ·与I ·同相。

谐振角频率：0w =0f =显然，电路的谐振频率0f 与电阻值无关，只与L 、C 的大小有关。

当0f f <时，电路呈容性，阻抗角0j <；当0f f =时，电路处于谐振状态，阻抗角0j =，电路呈电阻性，此时电路的阻抗最小，电流0I 达到最大；当0f f >时，电路呈感性，阻抗角0j >；2．品质因数Q当RLC 串联谐振时，电感电压与电容电压大小相等，方向相反，且有可能大于电源电压。

电感（或电容）上的电压与信号源电压之比，称为品质因数Q ，即0C L 0S S 1L U U Q R RCU U w w =====L 、C 不变时，不同的R 值可得到不同的Q 值。

3．幅频特性和通频带RLC 串联电路的电流大小与信号源角频率的关系，称为电流的幅频特性，其表达式为RU SU SU RU图7-1 RL C 串联电路2I ==电流I 随频率f 变化的曲线，如图7-2所示。

RLC串联谐振频率和其计算公式RLC串联谐振是指在电路中的电阻、电感和电容按照串联的方式连接时，电路在特定频率下具有最大的振荡幅度。

在RLC串联谐振频率及其计算公式中，R代表电阻的阻值，L代表电感的感值，C代表电容的容值，f 代表谐振频率。

要计算RLC串联谐振频率，可以使用以下公式：f=1/(2π√(LC))该公式可以推导得出，具体的推导过程如下：首先，我们假设电压的频率为ω，电流的频率为ω。

在RLC串联电路中，电压滞后于电流，我们用相位差θ来表示这个滞后：V=I*X其中，V为电压，I为电流，X为电阻的阻抗。

由于电流和电压之间的关系满足欧姆定律以及电感和电容的特性，我们可以得到如下方程：V=I*(R+jωL+1/(jωC))其中，R为电阻的阻值，L为电感的感值，C为电容的容值，j为虚数单位。

进一步整理上述方程，可以得到：V=I*[(R+jωL)/(1-ω²LC)]这个方程描述了电压和电流之间的关系。

由于电压和电流之间的相位差θ一般很小，可以近似地认为他们之间的关系是V = I * cosθ，根据复数的性质，可以得到：(R + jωL) / (1 - ω²LC) = cosθ进一步整理可得：(R - ω²LC) + jωL = cosθ * (1 - ω²LC) (1)上式左侧是一个复数，而右侧是实数，因此这两个式子只能分别等于实部和虚部。

比较上式的实部和虚部，可以得到以下两个方程：R - ω²LC = cosθ * (1 - ω²LC) (2)ωL = sinθ * (1 - ω²LC) (3)将公式(2)和公式(3)相除，可以消去θ，并进一步整理，得到：tanθ = ωL / (R - ω²LC)在RLC串联谐振电路中，电流和电压之间的相位差为0，即θ=0，因此上式可以改写为：tan(0) = ωL / (R - ω²LC)由于tan(0) = 0，可以得到：0=ωL/(R-ω²LC)再进一步整理可以得到：ω²LC-RωL=0将ωL和ω²LC移到等式右边，并整理，可以得到：ω²LC=RωL再整理可得：ω²=R/LC由于ω=2πf，可以得到：f²=1/(4π²LCR)最后，可以得到RLC串联谐振的频率公式：f=1/(2π√(LC))这个公式描述了RLC串联谐振频率与电阻、电感和电容之间的关系。

RLC串联电路谐振时，电路中的电流与信号源电压相位一致1. 引言RLC串联电路的谐振特性在电子和通信领域中具有广泛的应用。

当电路发生谐振时，电路中的电流与信号源电压之间存在一定的相位关系。

本文将详细探讨RLC串联电路谐振时，电路中的电流与信号源电压相位一致的现象、原理、实验验证、实际应用和展望。

2. RLC串联电路基础RLC串联电路由电阻（R）、电感（L）和电容（C）三个元件串联而成。

在正弦交流电源的作用下，电路中会产生一定的电流。

电流与元件参数及电源频率有关，其行为受到KVL（基尔霍夫电压定律）的支配。

3. 谐振现象及其产生条件当RLC串联电路中的电阻、电感和电容满足一定条件时，电路发生谐振。

此时，电路的阻抗最小，电流最大。

谐振的产生条件由品质因数Q决定，即Q=ωL/R=1/ωC=√(L/C)/R，其中ω是角频率。

4. 电流与信号源电压相位一致的原理在RLC串联电路谐振时，由于电路的阻抗最小，因此电流的幅度最大。

此外，由于电感和电容的相位相反，导致电流与信号源电压的相位一致。

这一现象可以通过复数阻抗和相量图进行解释。

在相量图上，电感和电容的相量在复平面上的角度相反，因此在某一特定频率下，它们的相量之和为零，导致整个电路的阻抗最小。

此时，电流与信号源电压的相位一致。

5. 实验验证与结论为了验证RLC串联电路谐振时电流与信号源电压相位一致的现象，我们可以通过搭建实验电路并使用示波器和信号源进行测量。

首先，我们需要选择适当的电阻、电感和电容元件值，以满足谐振条件。

然后，通过信号源向RLC串联电路施加适当频率的正弦信号，观察并记录示波器上电流与信号源电压的波形及相位关系。

实验结果将验证在谐振条件下，电流与信号源电压相位一致的现象。

6. 实际应用与展望RLC串联电路谐振时电流与信号源电压相位一致的现象在通信、电子和微波等领域中有着广泛的应用。

例如，在通信系统中，利用这一现象可以实现频率选择和信号过滤功能。

rlc串联谐振电路阻抗公式
摘要：
1.RLC 串联谐振电路的概念
2.RLC 串联谐振电路的阻抗公式
3.阻抗公式的应用
4.RLC 串联谐振电路的特点
正文：
一、RLC 串联谐振电路的概念
RLC 串联谐振电路是由电阻（R）、电感（L）和电容（C）三个元件串联而成的电路。

当电路中的电流、电压和阻抗达到特定的关系时，电路会发生谐振，这时电路的阻抗最小，电流最大。

因此，串联谐振电路又称为阻抗谐振电路。

二、RLC 串联谐振电路的阻抗公式
在RLC 串联谐振电路中，阻抗公式为：Z = R + j(L - 1/Cω)。

其中，Z 表示阻抗，R 表示电阻，L 表示电感，C 表示电容，ω表示角频率，j 表示虚数单位。

三、阻抗公式的应用
根据阻抗公式，我们可以分析RLC 串联谐振电路在不同频率下的阻抗特性。

当电路中的频率为谐振频率（f=f0）时，电路的阻抗最小，电流最大。

而当频率偏离谐振频率时，电路的阻抗会增大，电流减小。

四、RLC 串联谐振电路的特点
1.阻抗谐振：当电路中的频率为谐振频率时，电路的阻抗最小，电流最大。

2.电流谐振：在谐振状态下，电流的相位与电压的相位相差90 度。

3.品质因数：RLC 串联谐振电路的品质因数（Q）决定了谐振电路的性能，Q 值越大，谐振电路的性能越好。

综上所述，RLC 串联谐振电路的阻抗公式为Z = R + j(L - 1/Cω)，该公式可以帮助我们分析电路在不同频率下的阻抗特性。

RLC串联谐振频率及其计算公式文档
RLC串联谐振电路是一种含有电感、电阻和电容的串联电路，在特定
的频率下能够产生共振现象。

当串联谐振电路工作在谐振频率时，电路中
的电感和电容元件之间将会形成共振，使得电路的整体阻抗达到最小值，
电流达到最大值。

在实际电路中，RLC串联谐振电路广泛应用于通信设备、功率变换器、滤波器等领域。

在RLC串联谐振电路中，电感、电阻和电容分别对应着电路的感抗、
阻抗和容抗，因此在串联谐振电路中，电感、电阻和电容的作用是相互协
同的。

谐振频率是指在RLC谐振电路中，使得电路呈现共振现象的特定频率。

对于RLC串联谐振电路，其谐振频率可由以下公式计算得出：\[ f_{r} = \frac{1}{2\pi \sqrt{LC}} \]
在计算串联谐振频率时，需要注意电感和电容的数值单位应保持一致，通常将电感单位换算成亨利（H），电容单位换算成法拉（F），以确保计
算结果的准确性。

在实际应用中，可以通过改变电感或电容的数值来调节串联谐振电路
的谐振频率，以满足具体电路的需求。

此外，串联谐振电路的谐振频率与
其品质因数（Q值）、带宽等参数密切相关，对电路的性能和稳定性有重
要影响。

总结来说，RLC串联谐振电路是一种具有共振特性的电路，在特定的
谐振频率下能够将电路的阻抗最小化，从而实现电路的高效工作。

通过合
理设计和调节电感和电容的数值，可以实现对串联谐振电路的性能优化，
提高电路的稳定性和可靠性。

rlc串联谐振电路的实验报告实验报告：RLC串联谐振电路引言：RLC串联谐振电路是一种重要的电路结构，广泛应用于通信、电力系统和电子设备中。

它的特点是在特定频率下，电路中的电感、电阻和电容元件形成共振，使得电路的电流和电压呈现出特殊的波形和相位关系。

本实验旨在通过实际搭建RLC串联谐振电路并测量其频率响应和相位差，验证理论模型并深入理解电路的工作原理。

实验设备：1. 功率供应器：用于提供电源电压，保证电路正常工作；2. 信号发生器：产生可调频率的正弦信号，作为输入信号；3. 示波器：用于测量电路中的电压和电流信号。

实验步骤：1. 搭建电路：根据实验原理，按照电路图搭建RLC串联谐振电路。

电路中包括一个电感L、一个电阻R和一个电容C，它们依次串联连接。

请注意正确连接元件的正负极性。

2. 连接示波器：将示波器的探头分别连接到电阻上和电容的两端，用于测量电路中的电压和电流信号。

3. 设置信号发生器：将信号发生器的输出端连接到电路的输入端，调节信号发生器的频率范围和输出幅度。

4. 调节频率：开始时将信号发生器的频率调至较低的值，逐渐增加频率，记录下电压和电流的数值。

5. 测量电压和电流：通过示波器测量电路中的电压和电流信号，并记录下其数值。

6. 绘制频率响应曲线：根据测量的数据，绘制RLC串联谐振电路的频率响应曲线，横轴为频率，纵轴为电压和电流的幅值。

实验结果：根据实验数据，我们得到了RLC串联谐振电路的频率响应曲线。

在特定频率下，电路中的电压和电流幅值达到最大值，呈现出谐振现象。

此时，电路中的电感、电阻和电容元件之间的能量转换达到最大效率。

讨论与分析：通过实验数据和频率响应曲线的绘制，我们可以进一步分析RLC串联谐振电路的特性和工作原理。

在谐振频率附近，电路中的电感和电容元件形成了一个能量存储和释放的闭环，能量在元件之间来回转换，使得电路中的电流和电压呈现出特殊的相位关系。

这种现象在通信系统中有着重要的应用，例如调谐电路、滤波器和天线。

RLC串联谐振电路引言RLC串联谐振电路是一种重要的电路结构，它是由电感（L）、电阻（R）和电容（C）组成的。

在谐振频率下，RLC 串联谐振电路的阻抗为纯电阻，电路呈现出最大的输出。

本文将对RLC串联谐振电路的基本原理、特性以及应用进行详细的介绍。

基本原理RLC串联谐振电路的基本原理是利用电感、电阻和电容之间的相互作用来实现频率选择性。

在谐振频率下，电感和电容的阻抗大小相等但方向相反，从而产生了一个纯电阻。

这个纯电阻对电路中的电流来说是最大的，因此在谐振频率下，RLC 串联谐振电路的输出电压也是最大的。

特性频率响应RLC串联谐振电路的频率响应曲线呈现出一个尖峰，称为谐振峰。

谐振峰对应的频率就是电路的谐振频率。

在谐振频率附近，电路的阻抗接近纯电阻，而在谐振频率的两侧，阻抗则呈现出不同的特性。

幅频特性RLC串联谐振电路的幅频特性指的是在不同频率下，输出电压的幅值与输入电压的幅值之间的关系。

在谐振频率下，输出电压的幅值是最大的，而在谐振频率的两侧，输出电压的幅值则逐渐减小。

相频特性RLC串联谐振电路的相频特性指的是在不同频率下，输出电压的相位与输入电压的相位之间的关系。

在谐振频率下，输出电压与输入电压的相位差为零，而在谐振频率的两侧，相位差则逐渐增大或减小。

应用通信系统RLC串联谐振电路在通信系统中广泛应用。

例如，在调频调幅（FM/AM）广播中，需要将电磁波信号转换为音频信号或者将音频信号转换为电磁波信号。

这个过程中需要通过RLC串联谐振电路来实现频率选择性，将特定频率的信号传输到下一级电路。

滤波器RLC串联谐振电路可以用作滤波器，在电子设备中用于滤除或增强特定频率范围内的信号。

例如，低通滤波器通过RLC 串联谐振电路实现从输入信号中滤除高于某个截止频率的频率成分。

反之，高通滤波器则滤除低于某个截止频率的频率成分。

谐振器RLC串联谐振电路还可以用作谐振器，用于产生特定频率的振荡信号。

谐振器在无线电设备中常用于产生载波信号或参与频率选择。

RLC串联谐振电路及答案RLC串联谐振电路一、知识要求：理解RLC串联电路谐振的含义；理解谐振的条件、谐振角频率、频率；理解谐振电路的特点，会画矢量图。

二、知识提要：在RLC串联电路中，当总电压与总电流同相位时，电路呈阻性的状态称为串联谐振。

（1）、串联谐振的条件：UL?UC 即XL?XC11得：???CLC（2）、谐振角频率与频率：由1谐振频率f0?2?LC?L?（3）、谐振时的相量图：UL UR=U I????Uc（4）、串联谐振电路的特点：①.电路阻抗最小：Z=R②、电路中电流电大：I0=U/R③、总电压与总电流同相位，电路呈阻性④、电阻两端电压等于总电压，电感与电容两端电压相等，相位相反，且为总电压的Q倍，。

即：UL=UC=I0XL=I0XC=?XUXL=LU=QU RR式中：Q叫做电路的品质因数，其值为：Q?XLXC2?f0L1＞＞1(由于一般串联谐振电路中的R很小，所以Q值???RRR2?f0CR总大于1，其数值约为几十，有的可达几百。

所以串联谐振时，电感和电容元件两端可能会产生比总电压高出Q倍的高电压，又因为UL=UC，所以串联谐振又叫电压谐振。

) （5）、串联谐振电路的应用：适用于信号源内阻较低的交流电路。

常被用来做选频电路。

三、例题解析：1、在RLC串联回路中，电源电压为5mV，试求回路谐振时的频率、谐振时元件L和C上的电压以及回路的品质因数。

解：RLC串联回路的谐振频率为f0?12?LC谐振回路的品质因数为Q?2?f0L R 谐振时元件L和C上的电压为UL?UC?5QmV?5LmV RC2、在RLC串联电路中，已知L＝100mH，R＝3.4Ω，电路在输入信号频率为400Hz时发生谐振，求电容C的电容量和回路的品质因数。

解：电容C的电容量为C?11??1.58?F 2(2?f0)L631014.4 回路的品质因数为Q?2?f0L6.28?400?0.1??74 R3.43、已知某收音机输入回路的电感L=260μH,当电容调到100PF 时发生串联谐振，求电路的谐振频率，若要收听频率为640KHz的电台广播，电容C应为多大。

rlc串联谐振电路阻抗公式摘要：I.引言A.介绍RLC 串联谐振电路B.谐振电路的重要性C.介绍阻抗公式II.RLC 串联谐振电路的原理A.RLC 元件的特性B.串联谐振电路的工作原理C.谐振频率的计算III.阻抗公式A.阻抗的定义B.阻抗公式推导C.阻抗公式说明IV.阻抗公式在RLC 串联谐振电路中的应用A.分析电路的阻抗特性B.计算电路的谐振频率C.设计RLC 串联谐振电路V.总结A.回顾RLC 串联谐振电路的重要性B.强调阻抗公式在电路分析中的作用C.对未来研究的展望正文：I.引言RLC 串联谐振电路是一种常见的三端电路，由电阻R、电感L 和电容C 三个元件串联而成。

这种电路在电子工程、通信系统等领域有着广泛的应用，如无线电、电视、雷达等设备中都有它的身影。

在电路分析中，阻抗是一个重要的概念，它描述了电路对交流信号的响应特性。

本文将介绍RLC 串联谐振电路的阻抗公式，并探讨其在电路分析中的应用。

II.RLC 串联谐振电路的原理为了更好地理解阻抗公式，我们先来回顾一下RLC 串联谐振电路的原理。

在电路中，电阻R、电感L 和电容C 分别具有不同的特性。

电阻R 对电流的阻碍作用与电流成正比，电感L 对电流的阻碍作用与电流的平方成正比，而电容C 对电流的阻碍作用与电流成反比。

当这三个元件串联时，电路的总阻抗Z 取决于这三个元件阻抗的合成。

在RLC 串联谐振电路中，当电路中的交流信号频率f 与电路的谐振频率f0 相等时，电路的阻抗最小，电流最大。

这时电路处于谐振状态，能量在电阻、电感和电容之间来回振荡，形成共振现象。

III.阻抗公式阻抗是电路对交流信号的响应特性，通常用复数表示。

在RLC 串联谐振电路中，阻抗Z 可以通过以下公式计算：Z = R + jωL + 1/jωC其中，R 是电阻，ω是角频率，L 是电感，C 是电容。

j 是虚数单位，ω= 2πf，f 是信号频率。

IV.阻抗公式在RLC 串联谐振电路中的应用阻抗公式在RLC 串联谐振电路中有着重要的应用。
