8通道触摸感应IC_ADPT008 规格书 V9_6

8键触摸检测IC(8 KEYS TOUCH PAD DETECTOR IC)1.0概述LH828A是一款电容感应8触摸键检测(touch pad detector)IC。

触摸检测IC 将取代传统的机械开关和按钮键。

人机界面控制面板通过非导电介质材料，能够稳定检测人体的感应。

同时具有低功耗和宽工作电压范围。

2.0特点◆工作电压 2.0V~5.5V◆工作电流在VDD=3V时典型值80uA, 最大值160uA◆输出刷新率在VDD=3V时约55Hz◆64级可选灵敏度 (SLSE0~5管脚选项)另外提供2种基阶(base-step) (OPST管脚选项)◆稳定的人体接触检测，以取代传统直接切换的键(direct switch key)◆提供直接(direct)模式、矩阵(matrix)模式和串行(serial)模式,由pad选项选择◆直接模式下最多8个输入pad和8个输出；串行接口模式下最多8个输入pad；固定的2*4和3*3矩阵类型提供最多8个输入pads◆输出可由pad选项选择为高电平有效或低电平有效◆在上电之后有3.5~4秒的稳定时间，在此期间不要触摸键区(key-pad)，且功能无效3.0 应用◆广泛的消费性产品◆防水电器◆取代按钮键4.0 封装结构5.0 接口形式5.1直接(DIRECT)模式框图:5.2串行接口(SERIAL INTERFACE)模式框图：5.3键矩阵(KEY-MATRIX)模式框图：6.0 管脚描述管脚号 管脚名称共用管脚I/O类型管脚描述1 OSC2 I/O 传感器振荡器2 TOPAD I 此为输入口内部公共点(common point )3 I7 I 输入口4 I6 I 输入口5 NC6 NC7 NC8 I5 I 输入口9 I4 I 输入口10 I3 I 输入口11 I2 I 输入口12 I1 I 输入口13 I0 I 输入口14 OPW0 I-PH OPW0~1 均为选择键检测windows 的选项管脚15 OPW1 I-PH OPW0~1 均为选择键检测windows 的选项管脚16 OPT0 I-PH OPT0~1 均为选择键接通时间的选项管脚17 NC18 OPT1 I-PH OPT0~1 均为选择键接通时间的选项管脚19 NC20 NC21 OSC1 I/O 系统振荡器管脚22 VSS P 负电源电压，接地23 VDD P 正电源电压24 OPS1 I-PH 输出类型选项管脚25 OPS0 I-PH 输出类型选项管脚26 AHL I-PH 选择输出为高电平有效或低电平有效27 TEST I-PH 仅用于测试,实际应用时必需连接到VSS.28 Q0 (DO/SCN0) I/O Q0 为直接模式下的输出管脚DO 为串行模式下的移位数据输出SCN0 为矩阵模式下的第一个扫描(scanning)管脚29 Q1 (SCN1) I/O Q1 为直接模式下的输出管脚SCN1 为矩阵模式下的第二个扫描(scanning)管脚30 NC31 OPST I-PH 选择灵敏度的基阶(base step)32 NC33 Q2 (SCN2) I/O Q2 为直接模式下的输出管脚SCN2 为矩阵模式下的第三个扫描(scanning)管脚34 Q3 (SCN3) I/O Q3 为直接模式下的输出管脚SCN3 为矩阵模式下的第四个扫描(scanning)管脚35 Q4 (SCN4) I/O Q4 为直接模式下的输出管脚SCN4 为矩阵模式下的第五个扫描(scanning)管脚36 Q5 (SCN5) I/O Q5 为直接模式下的输出管脚SCN5 为矩阵模式下的第六个扫描(scanning)管脚37 Q6 (RST) I/O Q6 为直接模式下的输出管脚RST 为串行模式下的复位输入管脚38 Q7 (CK) I/O Q7 为直接模式下的输出管脚CK 为串行模式下的时钟输入管脚39 DV O （表示）数据有效的输出信号40 VSS P 负电源电压，接地41 SLSE0 I-PH SLSE0~5 均为选择灵敏度的选项管脚42 NC43 SLSE1 I-PH SLSE0~5 均为选择灵敏度的选项管脚44 NC45 SLSE2 I-PH SLSE0~5 均为选择灵敏度的选项管脚46 SLSE3 I-PH SLSE0~5 均为选择灵敏度的选项管脚47 SLSE4 I-PH SLSE0~5 均为选择灵敏度的选项管脚48 SLSE5 I-PH SLSE0~5 均为选择灵敏度的选项管脚说明： CK 和RST 输入带保护电阻，为避免输出冲突。

CHIPHOMER TECHNOLOGY (SHANGHAI) LIMITEDCP25288路电容性触摸检测芯片用户手册R3.1 版本（2017-5-26）1 产品简介CP2528是一款支持8通道的电容式触摸传感芯片。

内嵌高精度电容数字转换（CDC）模块，并结合专用DSP处理器，能在各种应用环境下准确识别人手指的触摸。

芯片支持IIC总线和SPI总线，同时提供8位可扩展GPIO。

感应判断结果可选择串口输出或GPIO输出。

独特的CDC技术可以检测到电容变化，并把该变化量转换成数字信号。

转换后的数字信号经过硬件低通和DSP处理，最后获得触摸感应判断。

硬件滤波器可解决输入信号的抖动。

集成特殊判断算法的DSP处理器能实时计算出每个感应通道的状态。

感应判决算法具有自校准功能，能适应多种应用环境的变化。

CP2528采用CMOS工艺，可工作于2.8V ~ 5.5V，有5mm x 5mm QFN32和7mm x 7mm LQFP32两种封装。

正常模式下，功耗为400uA；省电模式下，功耗为100uA。

特性8路感应通道，每路灵敏度可单独调节触摸响应时间：18～20ms @正常模式，120ms @省电模式电容检测范围：0～80pF，检测分辨率典型值为0.02pF，且分辨率可调工作电压范围为2.8V～5.5V感应输出接口：IIC/SPI/GPIO－与标准IIC兼容的2线总线协议－3/4线SPI总线－可扩展的GPIO，支持开漏输出模式支持中断输出，低有效内建振荡器、上电复位系统和高PSRR的LDO相邻感应通道抑制功能(ASS)支持两种背光模式：全背光和指示背光内嵌滑动判断算法，可输出滑动状态支持蜂鸣输出专用感应判断算法能自适应环境变化CMOS工艺，QFN32和LQFP32两种封装IFMDSDI/ADDHWMDINTNCSN/ADDSCLK/SCL/MOT1SDO/SDA/MOTGPIO0GPIO1GPIO2GPIO3GPIO4GPIO5GPIO6GPIO7S0CREFS1S2S3S4S5S6S7BPDVDDDVSSAVSSDJNCSSLEEP目录CP2528 (1)用户手册 (1)1产品简介 (2)目录 (3)图目录 (5)2引脚 (6)2.1引脚排列图 (6)2.2引脚说明 (7)3典型应用 (10)3.1硬件模式 (10)3.2软件模式——IIC接口 (11)3.3软件模式——SPI接口 (11)4工作原理 (12)4.1电容性触摸感应 (12)4.2电容数字转换（CDC） (12)4.3按键判决 (12)4.4基线跟踪和漂移补偿 (13)5功能描述 (14)5.1复位和掉电 (14)5.1.1复位 (14)5.1.2掉电 (14)5.2初始化 (14)5.3工作模式与配置方式 (14)5.3.1工作模式 (14)5.3.2芯片配置方式 (15)5.4按键状态输出 (15)5.4.1串口输出状态 (15)5.4.2GPIO输出状态 (16)5.5SPI/IIC兼容接口 (16)5.5.1SPI接口 (16)5.5.2IIC兼容接口 (19)5.6GPIO 输入输出功能 (22)5.6.1状态输出 (22)5.6.2扩展GPIO (22)5.6.3背光输出 (23)5.7中断 (23)5.8邻键抑制（ASS）功能 (24)5.9长时按键触发解除功能 (24)5.10滑动检测 (24)5.11蜂鸣输出 (25)5.11.1蜂鸣设置 (25)6寄存器说明 (28)6.1寄存器列表 (28)6.2寄存器位列表 (29)6.3寄存器详细描述 (29)7电气特性 (37)8封装 (39)9订购信息 (41)图目录图1CP2528 QFN32引脚排列图 (6)图2CP2528 LQFP32引脚排列图 (6)图3硬件模式典型应用(PD有独立GPO控制) (10)图4硬件模式典型应用(PD无独立GPO控制) (10)图5IIC接口典型应用 (11)图6SPI接口典型应用 (11)图7电容触摸感应原理示意图 (12)图8按键判决和基线跟踪示意图 (13)图9CP2528的三种工作模式转移图 (14)图10串口读出感应状态 (15)图11SPI典型配置，(a)为4线SPI，(b)为3线SPI (17)图12SPI时序图 (18)图13SPI写操作 (18)图14SPI读操作 (19)图15IIC典型配置 (20)图16IIC时序图 (20)图17IIC写操作 (21)图18IIC读操作 (21)图19IIC特殊读操作 (22)图20蜂鸣应用图，(a)软件配置，(b)硬件配置 (25)图21QFN32封装尺寸图 (39)图22LQFP32封装尺寸图 (40)2 引脚2.1 引脚排列图A V S S I A D J S 4S 5S 6S 7C R E F S3B PINTN/ACT/BZO GPIO5/BZMD1ENC PDIFMD/ODGPIO3GPIO4/BZMD0GPIO2S C L /S C L K /M O T 1S D A /S D O /M O T 0A D D 0/C S N G P I O 1G P I O 0D V D D D V S S A D D 1/S D I GPIO6GPIO7/BZOS1S2HWMDASS S0图 1 CP2528 QFN32引脚排列图A V S S I A D J S 4S 5S 6S 7C R E F S3B PINTN/ACT/BZO GPIO5/BZMD1ENC PDIFMD/ODGPIO3GPIO4/BZMD0GPIO2S C L /S C L K /M O T 1S D A /S D O /M O T 0A D D 0/C S N G P I O 1G P I O 0D V D D D V S S A D D 1/S D I GPIO6GPIO7/BZOS1S2HWMDASS S0图 2 CP2528 LQFP32引脚排列图2.2 引脚说明表 1CP2528 引脚分配表出引脚，IO代表输入输出双向引脚。

我在广州先导视讯工作的时候，用到这款触摸IC，感觉不错，把自己的经验总结以下：TS08P韩国ADS八键触摸按键IC芯片型号：TS08P封装及用法如下：工作电压2.5V~5V用法一：触点大小是：10*7（毫米）When active high is selected TS08P outputs are low in normal state and become high in touch detect state. 当你选择高电平输出时，平时输出是低电平，当触点被触摸输出就会变高电平When TS08P is used as active low output, the level of normal state is high and that of touch detect is low. 当你选择低电平输出时，平时输出是高电平，当触点被触摸输出就会变低电平数字电平输出：1、8个按键，电平模式输出（高电平、电平），由7引脚SYNC4设定，SYNC4接VDD时为高电平输出，NC时是低电平输出。

接地时，是另外的用法（模拟电压输出），见用法二。

2、按键是单通道单输出还是双通道单输出由SYNC3设定，SYNC3接VDD为单单，NC为双单，接GND为多通道输出。

SYNC1和SYNC2两者共同设定介质的厚度（也就是灵敏度设定）1、输出是开漏的所以要上拉，上拉电阻10K2、内部校准速度设定，由SYNC5设定，VDD快,GND慢，NC正常。

用法二，模拟电压输出TS08P has internal analog output circuit and all the output of CS can be express as analog voltage value using only two output ports (OUT1, OUT8). TS08P中只使用两个输出端口(OUT1,OUT8)才具有：内部模拟输出电路和所有触点可以表达为模拟的输出只使用两个输出端口(OUT1,OUT8)。

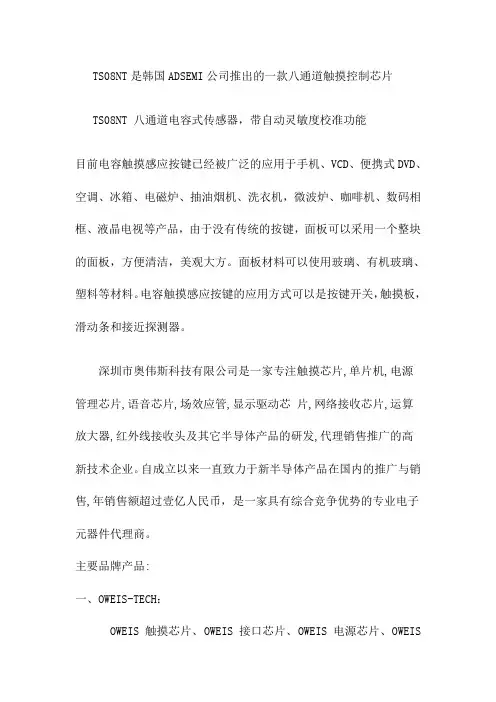

TS08NT是韩国ADSEMI公司推出的一款八通道触摸控制芯片TS08NT 八通道电容式传感器，带自动灵敏度校准功能目前电容触摸感应按键已经被广泛的应用于手机、VCD、便携式DVD、空调、冰箱、电磁炉、抽油烟机、洗衣机，微波炉、咖啡机、数码相框、液晶电视等产品，由于没有传统的按键，面板可以采用一个整块的面板，方便清洁，美观大方。

面板材料可以使用玻璃、有机玻璃、塑料等材料。

电容触摸感应按键的应用方式可以是按键开关，触摸板，滑动条和接近探测器。
