《实用电工计算口诀》演示PPT

“七十，九五二倍半”指导线截面在70平方毫米 和95平方毫米，每1平方毫米安全电流为2.5安培。
“裸线加一半，铜线升级算”指同截面的裸线， 可按绝缘导线乘以1.5倍计算安全电流。同截面 的铜导线按铝导线大一线号等级计算安全电流。16
截 1.5 2.5 4 6 10 16 面 电5 5 5 5 5 4 流
13
测知电力变压器二次侧电流，求算其所载 负荷容量 口诀： 已知配变二次压，测得电流求千瓦。 电压等级四百伏，一安零点六千瓦。 电压等级三千伏，一安四点五千瓦。 电压等级六千伏，一安整数九千瓦。 电压等级十千伏，一安一十五千瓦。 电压等级三万五，一安五十五千瓦。
14
绝缘导线安全电流计算
十下五，百上二 二五，三五，四三界 七十，九五二倍半 裸线加一半，铜线升级算 穿管，高温八，九折
“四为三”指4平方毫米导线加系数3为电 动机容量，即：4+3=7千瓦。
“六上均五” 指6平方毫米及以上截面导线 加系数均为5。25平方毫米绝缘铝导线可供 电动机容量为：25+5=30千瓦。
实用电工计算 口诀
1
白炽灯算电流可用功率求 日光灯算电流，功率除压及因数
求 刀闸，保险也好求，一点五倍额
定流
说明：日光灯功率因数一般取0.5
2
380V/220V常用负荷电流计算
单项二二乘四五，若是三八两倍半 三相千瓦两倍安，热，伏安，乏一倍半
说明：“三相千瓦两倍安”指三相电动机容量 1千瓦电流为2安培。
多台电机选保险，最大千瓦四倍 流
加其总容二倍流
4
说明：“十倍容量直起流”指变压器容量 为电动机容量的10十倍时，可供电动机直 接起。
“十千瓦下可直投”指电动机容量在10千 瓦及以下可以直接启动。
“刀闸按容六倍选，四倍容量选保险”电 动机用刀闸控制时，刀闸的电流按1千瓦6 安培选，电动机用熔丝保护时，熔丝的额 定电流按1千瓦容量4安培选择。
“热，伏安，乏一倍半”指三相电热器，变压
器，电容器容量1千瓦，1千伏安，1千乏电流 为1.5安培。
“单项二二乘四五，若是三八两倍半”指单相
220伏容量1千瓦，电流为4.5安培，380伏单
相380伏电焊机电流为2.5安培。
3
直接启动电动机容量刀闸熔丝 选择
十倍容量直起流，十千瓦下可直 投
刀闸按容六倍选，四倍容量选保 险
22
380V三相电动机导线截面选择计 算 电机选导线，截面系数加，减算 二点五，二，四为三 六上均五，往上算 百二返百，升级减；线大容小，
一级选
23
说明：“二点五，二”指2.5平方毫米导线 加上系数2为电动机容量，即：2.5+2=4.5 千瓦，2.5平方毫米绝缘铝导线可供4.5千瓦 及以下容量电动机使用。
“电动机选热件，一点二倍额流算，一倍额 流来整定”指电动机选择热元件其额定电流 按电动机额定电流的1.2倍选择，按电动机1 倍额定电流整定。
6
已知380V三相电动机容量，求其 远控交流接触器额定电流等级 口诀： 远控电机接触器，两倍容量靠等 级； 频繁起动正反转，靠级基础升一 级。
7
说明： 目前常用的交流接触器有CJ10、
低压选熔丝，一倍额流即熔流 说明：100KVA及以下2-3倍，
100KVA以上1.5-2倍
11

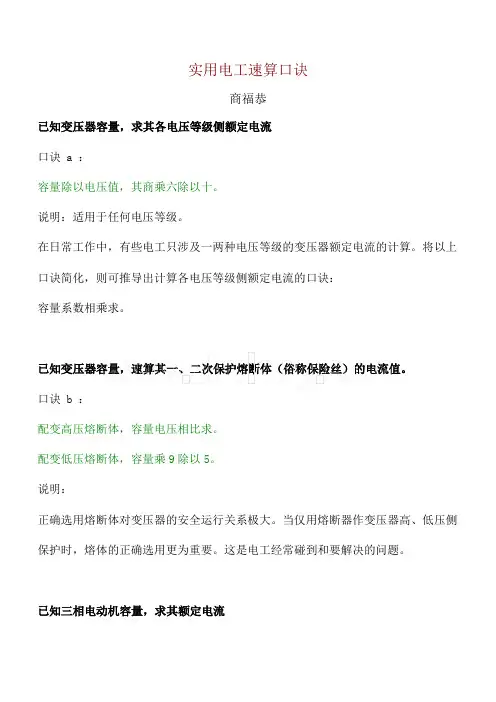

知变压器容量，求其各电压等级侧额定电 流 口诀 ： 容量除以电压值，其商乘六除以十。 说明：适用于任何电压等级。
12
已知电力变压器容量，求算其二次侧 （0.4kV）出线自动断路器瞬时脱扣器整定 电流值 口诀： 配变二次侧供电，最好配用断路器； 瞬时脱扣整定值，三倍容量千伏安。
容量算电流，容乘系数求 三十五千一后点六六，十千五后
点七七 六千九后点六算，零点四千，一
四四 说明：容量以100千伏安为例，
35千伏系数为1.66，10千伏系数 5.77，6千伏系数9.6，0.4千伏
10
144单位是安培。
10（6）／0.4千伏变压器一二 次熔丝电流计算
高压选熔流，一点五至三倍额流 求
一般规定刀闸的额定电流，按电动机额定 电流1.5~3倍选择。熔丝的额定电流，按电 动机额定电流的1.~2.5倍选择。
5
电动机接触器热元件的选择
电动机选接流两倍额定电流求 电动机选热件，一点二倍额流算 一倍额流来整定，过载保护有保证
说明：“电动机选接流两倍额定电流求”指 电动机选择交流接触器的额定电流按电动机 额定电流的2倍。
17
截 35 50 70 95 120 150 面 电 3 3 2.5 2.5 2 2 流
18
二点五下整九倍，升级减一顺号 对
三十五线乘以三点五，双双成组 减一半
高温九折，铜升级，裸线加一半 导线穿管二，三，四，八，七，
六折勿忘记
19
说明：“二点五下整九倍，升级减一顺号 对”指导线截面在2.5平方毫米以下每1平 方毫米安全电流为9安培，导线截面从2.5 平方毫米以上，即4平方毫米开始线号每增 大一等级，其安全电流减小1安培，直至25 平方毫米为止。
CJ12、CJ20等系列，较适合于 一般三相电动机的起动的控制。
8
*测知电流求容量 测知无铭牌电动机的空载电流，估算其额 定容量 口诀： 无牌电机的容量，测得空载电流值， 乘十除以八求算，近靠等级千瓦数。
说明：口诀是对无铭牌的三相异步电动机， 不知其容量千瓦数是多少，可按通过测量 电动机
9wk.baidu.com
三相电力变压器35／10／６／0.4千伏电流计算
“三十五线乘以三点五，双双成组减一 半”导线截面35平方毫米每1平方毫米安全 电流为3.5安培，35平方毫米以上的导线， 两个等级的线号为一组安全电流减0.5安培， 依次往上算。
20
截面 1.5 2.5 4 6 10 1 电流 9 9 8 7 6
21
截 35 50 70 95 120 150 面 电 3.5 3 3 2.5 2.5 2 流
15
说明：“十下五”指导线截面在10平方毫米及以 下，每1平方毫米安全电流为5安培。
“百上二”指导线截面在100平方毫米以上，每 1平方毫米安全电流为2安培。
“二五，三五，四三界”指导线截面在25平方毫 米及16平方毫米，每1平方毫米安全电流为4安 培。导线截面在35平方毫米和50平方毫米，每1 平方毫米安全电流为3安培。
