2芯皮线光缆的技术参数要求

双芯皮线光缆冷接方法
双芯皮线光缆冷接方法步骤如下：
１．准备工具，依次是：米勒钳、开剥器、冷接子、定长开剥器、切割刀；
２．剥线，用工具把光皮线剥开；
３．清洁，用蘸有无水酒精的无纺布清洁裸纤；
４．切割，将光纤夹具连同光纤，在光纤切割刀的夹具座上进行切割；
５．接线，将光纤穿入冷接子本体；
６．测试，用光纤测试笔来测试导通状态。

光纤冷接看似简单，也是一个技术活，安装过程有很多注意事项，如确认切割刀干净，同时在切割的时候没有灰尘和污垢；在切割前用无尘纸蘸酒精擦拭现场光纤等。

如有问题，请咨询专业维修人员。

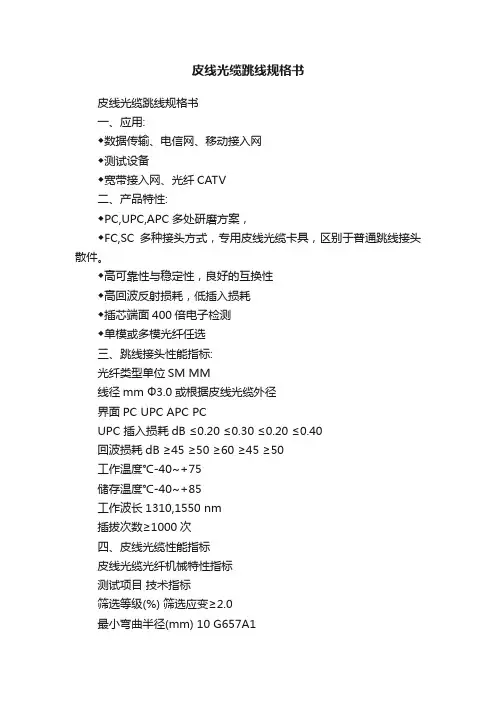

皮线光缆跳线规格书皮线光缆跳线规格书一、应用:◆数据传输、电信网、移动接入网◆测试设备◆宽带接入网、光纤CATV二、产品特性:◆PC,UPC,APC多处研磨方案，◆FC,SC多种接头方式，专用皮线光缆卡具，区别于普通跳线接头散件。

◆高可靠性与稳定性，良好的互换性◆高回波反射损耗，低插入损耗◆插芯端面400倍电子检测◆单模或多模光纤任选三、跳线接头性能指标:光纤类型单位SM MM线径mm Ф3.0或根据皮线光缆外径界面PC UPC APC PCUPC 插入损耗dB ≤0.20 ≤0.30 ≤0.20 ≤0.40回波损耗dB ≥45 ≥50 ≥60 ≥45 ≥50工作温度℃-40~+75储存温度℃-40~+85工作波长1310,1550 nm插拔次数≥1000次四、皮线光缆性能指标皮线光缆光纤机械特性指标测试项目技术指标筛选等级(%) 筛选应变≥2.0最小弯曲半径(mm) 10 G657A1涂层剥离力(N) 峰值1.3≤F≤8.9 平均值1≤F≤5静态疲劳指数(nd) ≥20 动态拉伸强度(Gpa) ≥3.8 单芯二次涂覆直径(μm) 250包层不圆度(%) ≤2.0涂层/包层同心度(μm) ≤12.0皮线光缆机械特性指标测试项目皮线光缆容差芯数 1~4 目前用1芯标准外径（mm）2*3 ±0.15标准质量（kg/km） 6.95加强芯(根) 2短期张力（N） 200长期张力（N） 100皮线光缆温度特性分级代号适用温度范围（摄氏度）允许光纤附加衰耗（dB/km）级别底限高限 1310nm 1550nmC -20 ＋60≤0.1 ≤0.1D -5 ＋60。

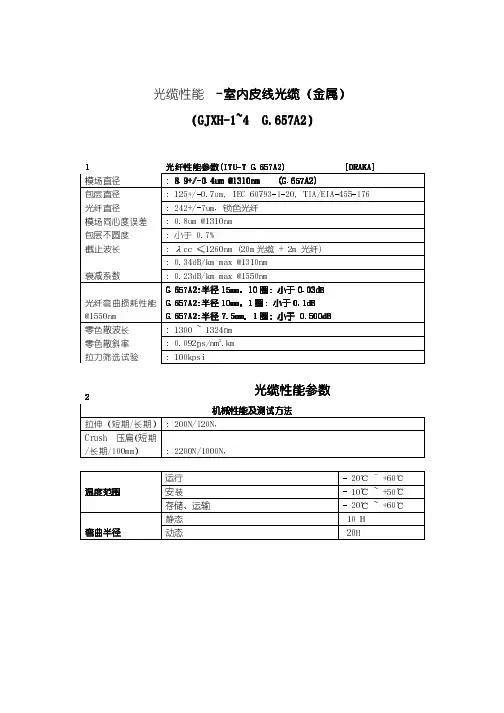

光缆性能 –室内皮线光缆室内皮线光缆（（金属金属））（GJXH GJXH--1~41~4 G.657A2 G.657A2 G.657A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 200N/120N, Crush 压扁（短期/长期/100mm）: 2200N/1000N,运行- 20℃ ~ +60℃ 安装 - 10℃ ~ +50℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJXH GJXH--1~41~4 G.657A2 G.657A2 G.657A2光缆结构尺寸光缆结构尺寸项目 描述光纤ITU-T G.657A2, 1~4芯9/125 材料细圆磷化钢丝/铜包钢丝加强件 直径 0.6 mm/ 0.42mm 材料 LSZH（低烟无卤阻燃）外护套厚度不小于0.4mm室内用，入户光缆，金属加强件，紧套结构，LSZH（低烟无卤阻燃）护套，1~4芯G.657A2单模光纤 光缆外径:1-2芯: 4芯带: (2+/-0.10)x(3.0+/-0.10) mm (2+/-0.15)x(4.0+/-0.15) mm 光缆重量 10.5 kg/km光缆性能 –室内皮线光缆室内皮线光缆（（非金属非金属））（GJXFH GJXFH--1~41~4 G.657A2 G.657A2 G.657A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : less than 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.38dB/km max @1310nm 衰减系数: 0.25dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 80N/40N, Crush 压扁（短期/长期/100mm）: 1000N/500N,运行- 20℃ ~ +60℃ 安装 - 10℃ ~ +50℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJXFH GJXFH--1~41~4 G.657A2 G.657A2 G.657A2光缆结构尺寸光缆结构尺寸项目 描述光纤ITU-T G.657A2, 1~4芯 9/125材料KFRP/FRP 加强件 直径 0.6 mm材料 LSZH（低烟无卤阻燃）外护套厚度不小于0.4mm室内用，入户光缆，非金属加强件，紧套结构，LSZH（低烟无卤阻燃）护套，1~4芯G.657A2单模光纤 光缆外径:1-2芯: 4芯带: (2+/-0.10)x(3.0+/-0.10) mm (2+/-0.15)x(4.0+/-0.15) mm 光缆重量 7.5 kg/km光缆性能 –室外室外下线下线下线皮线光缆皮线光缆皮线光缆（（金属金属））（GJY GJYXCH XCH XCH--1~41~4 G.657A2 G.657A2 G.657A2））入户光缆入户光缆1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 660N/330N, Crush 压扁（短期/长期/100mm）: 2200N/1000N,运行- 40℃ ~ +70℃ 安装 -25℃ ~ +60℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJYXCH GJYXCH--1~41~4 G.657A2 G.657A2 G.657A21、护套护套 (LSZH) 2 (LSZH) 2 (LSZH)2、、光纤光纤 3 33、、加强件加强件 ( ( (细圆磷化钢丝细圆磷化钢丝细圆磷化钢丝) ) )4、自承吊线自承吊线（（1.2mm 直径的钢丝或1.0mm 直径的钢丝绞线） 光缆结构尺寸光缆结构尺寸 项目 描述光纤ITU-T G.657A2, 1~4芯 9/125材料细圆磷化钢丝/铜包钢丝加强件 直径 0.6 mm/ 0.42mm 直径 1.0/1.2mm自承加强件 材料 1*7钢丝绞线/1.2mm 单圆钢丝 材料 LSZH（低烟无卤阻燃）外护套厚度不小于0.4mm室外用，架空下线皮线光缆，金属加强件，紧包挤出结构，低烟无卤阻燃护套，1~4芯G.657A2单模光纤 光缆外径:1-2芯: 4芯带: (2+/-0.10)x(3.0+/-0.10)+5.3 mm (2+/-0.15)x(4.0+/-0.15)+5.3 mm 光缆重量 19.5 kg/km光缆性能 –室外室外下线下线下线皮线光缆皮线光缆皮线光缆（（非金属非金属））（GJYXFCH GJYXFCH--1~4~4 G.657A2 G.657A2 G.657A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 660N/330N, Crush 压扁（短期/长期/100mm）: 2200N/1000N,运行- 40℃ ~ +70℃ 安装 -25℃ ~ +60℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJYXFCH GJYXFCH--1~41~4 G.657A2 G.657A2 G.657A21、护套护套 (LSZH) 2 (LSZH) 2 (LSZH)2、、光纤光纤 3 33、、非金属非金属加强件加强件加强件 (FRP/KFRP) (FRP/KFRP) (FRP/KFRP)4、自承吊线自承吊线（（1.2mm 直径的钢丝或1.0mm 直径的钢丝绞线） 光缆结构尺寸光缆结构尺寸 项目 描述光纤ITU-T G.657A2, 1~4芯 9/125材料KFRP/FRP 加强件 直径 0.6 mm/ 0.42mm 直径 1.0/1.2mm自承加强件 材料 1*7钢丝绞线/1.2mm 单圆钢丝 材料 LSZH（低烟无卤阻燃）外护套厚度不小于0.4mm室外用，架空下线皮线光缆，非金属加强件，紧包挤出结构，低烟无卤阻燃护套，1~4芯G.657A2单模光纤 光缆外径:1-2芯: 4芯带: (2+/-0.10)x(3.0+/-0.10)+5.3 mm (2+/-0.15)x(4.0+/-0.15)+5.3 mm 光缆重量 15.5 kg/km光缆性能 –室内外管道室内外管道皮线光缆皮线光缆皮线光缆（（金属金属））（GJ GJBHA BHA BHA--1~41~4 G.65 G.65 G.657A27A27A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.65G.657A2:7A2:7A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 250N/120N, Crush 压扁（短期/长期/100mm）: 2200N/1000N,运行- 20℃ ~ +60℃ 安装 - 10℃ ~ +50℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJ GJBHA BHA BHA--1~41~4 G.657A2 G.657A2 G.657A21、室内金属皮线光缆室内金属皮线光缆 2 22、、撕裂绳撕裂绳 3 33、、阻水带阻水带 4 44、、铝带铝带 5 55、、PE PE外护套外护套外护套光缆结构尺寸光缆结构尺寸项目 描述光纤ITU-T G.657A2, 1~4芯9/125 材料细圆磷化钢丝/铜包钢丝加强件 直径 0.6 mm/ 0.42mm 材料 LSZH（低烟无卤阻燃）蝶形引入光缆外护套 厚度 不小于0.4mm材料 HDPE 外护套厚度不小于1.0mm室内外两用管道入户光缆:蝶形引入光缆:金属加强件，紧套结构，LSZH（低烟无卤阻燃）护套，1~4芯G.657A2单模光纤外护套:蝶形引入光缆外包撕裂绳,阻水带,铝带,HDPE 护套. 光缆外径:1-2芯: 4芯带: 7.0 mm 7.5 mm 光缆重量 40 kg/km光缆性能 –室内外管道室内外管道皮线光缆皮线光缆皮线光缆（（非金属金属））（GJ GJFBHA FBHA FBHA--1~41~4 G.657A2 G.657A2 G.657A2））1光纤性能参数光纤性能参数(ITU (ITU (ITU--T G.657A2) [DRAKA]T G.657A2) [DRAKA] 模场直径 : 8.9+/ 8.9+/--0.4um @1310nm (G.657A2) 包层直径 : 125+/-0.7um, IEC 60793-1-20, TIA/EIA-455-176 光纤直径 : 242+/-7um, 锁色光纤 模场同心度误差 : 0.8um @1310nm 包层不圆度 : 小于 0.7%截止波长 : λcc ≤1260nm (20m 光缆 + 2m 光纤) : 0.34dB/km max @1310nm 衰减系数: 0.23dB/km max @1550nm光纤弯曲损耗性能 @1550nm G.657A2:G.657A2:半径半径15mm 15mm，，10圈：小于0.03dB 0.03dBG.657A2:G.657A2:半径半径10mm 10mm，，1圈：小于0.1dBG.657A2:G.657A2:半径半径7.5mm 7.5mm，，1圈：小于小于 0.500dB 0.500dB 0.500dB零色散波长 : 1300 ~ 1324nm 零色散斜率 : 0.092ps/nm 2.km 拉力筛选试验: 100kpsi2光缆性能参数光缆性能参数机械性能及测试方法机械性能及测试方法 拉伸（短期/长期） : 160N/80N, Crush 压扁（短期/长期/100mm）: 1000N/500N,运行- 20℃ ~ +60℃ 安装 - 10℃ ~ +50℃ 温度范围温度范围 存储、运输 - 20℃ ~ +60℃ 静态 10 H 弯曲半径弯曲半径动态20H光缆技术规范光缆技术规范 GJ GJFBHA FBHA FBHA--1~41~4 G.657A2 G.657A2 G.657A21、室内室内非非金属皮线光缆金属皮线光缆 2 22、、撕裂绳撕裂绳 3 33、、阻水带阻水带 4 44、、铝带铝带 55、PE PE外护套外护套外护套光缆结构尺寸光缆结构尺寸项目 描述光纤ITU-T G.657A2, 1~4芯9/125材料KFRP/FRP 加强件 直径 0.6 mm材料 LSZH（低烟无卤阻燃）蝶形引入光缆外护套 厚度 不小于0.4mm材料 HDPE 外护套厚度不小于1.0mm室内外两用管道入户光缆:蝶形引入光缆:非金属加强件，紧套结构，LSZH（低烟无卤阻燃）护套，1~4芯G.657A2单模光纤外护套:蝶形引入光缆外包撕裂绳,阻水带,铝带,HDPE 护套. 光缆外径:1-2芯: 4芯带: 7.0 mm 7.5 mm 光缆重量35 kg/km。

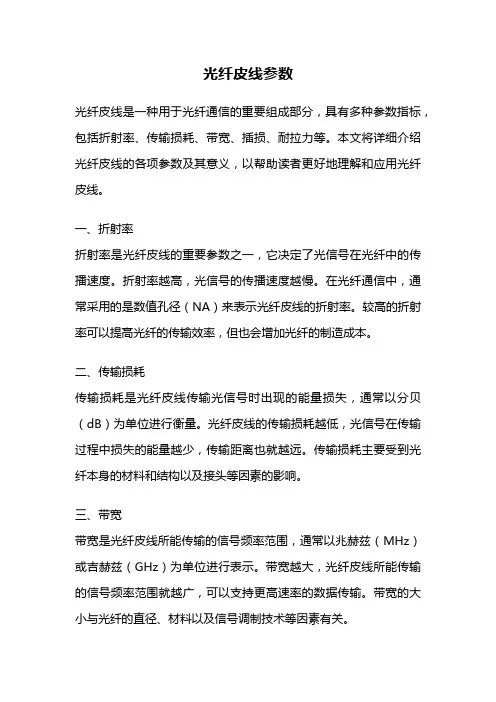

光纤皮线参数光纤皮线是一种用于光纤通信的重要组成部分，具有多种参数指标，包括折射率、传输损耗、带宽、插损、耐拉力等。

本文将详细介绍光纤皮线的各项参数及其意义，以帮助读者更好地理解和应用光纤皮线。

一、折射率折射率是光纤皮线的重要参数之一，它决定了光信号在光纤中的传播速度。

折射率越高，光信号的传播速度越慢。

在光纤通信中，通常采用的是数值孔径（NA）来表示光纤皮线的折射率。

较高的折射率可以提高光纤的传输效率，但也会增加光纤的制造成本。

二、传输损耗传输损耗是光纤皮线传输光信号时出现的能量损失，通常以分贝（dB）为单位进行衡量。

光纤皮线的传输损耗越低，光信号在传输过程中损失的能量越少，传输距离也就越远。

传输损耗主要受到光纤本身的材料和结构以及接头等因素的影响。

三、带宽带宽是光纤皮线所能传输的信号频率范围，通常以兆赫兹（MHz）或吉赫兹（GHz）为单位进行表示。

带宽越大，光纤皮线所能传输的信号频率范围就越广，可以支持更高速率的数据传输。

带宽的大小与光纤的直径、材料以及信号调制技术等因素有关。

四、插损插损是指光纤皮线在光信号传输过程中引入的额外信号损耗，通常以分贝（dB）为单位进行衡量。

插损越小，光信号在传输过程中的衰减就越小，传输距离也就越远。

插损主要受到光纤的质量、制造工艺以及接头等因素的影响。

五、耐拉力耐拉力是光纤皮线所能承受的最大拉力，通常以牛顿（N）为单位进行表示。

光纤皮线在应用中可能会受到拉力的作用，如弯曲、拉伸等。

耐拉力越大，光纤皮线在应用中的稳定性和可靠性就越高。

耐拉力的大小与光纤的材料和结构等因素有关。

六、环境适应性光纤皮线的环境适应性是指其能否适应不同的工作环境和气候条件。

在不同的应用场景中，光纤皮线可能需要具备抗水、抗腐蚀、耐高温、耐低温等特性。

具有良好的环境适应性的光纤皮线可以在各种复杂的环境条件下稳定运行。

光纤皮线的参数包括折射率、传输损耗、带宽、插损、耐拉力等，这些参数直接影响着光纤通信的性能和可靠性。

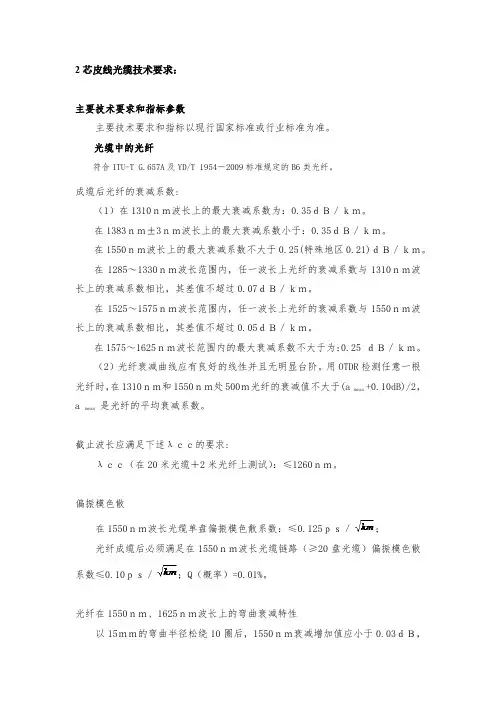

2芯皮线光缆技术要求：主要技术要求和指标参数主要技术要求和指标以现行国家标准或行业标准为准。

光缆中的光纤符合ITU-T G.657A及YD/T 1954－2009标准规定的B6类光纤。

成缆后光纤的衰减系数:（1）在1310ｎｍ波长上的最大衰减系数为：0.35ｄＢ／ｋｍ。

在1383ｎｍ±3ｎｍ波长上的最大衰减系数小于：0.35ｄＢ／ｋｍ。

在1550ｎｍ波长上的最大衰减系数不大于0.25(特殊地区0.21)ｄＢ／ｋｍ。

在1285～1330ｎｍ波长范围内，任一波长上光纤的衰减系数与1310ｎｍ波长上的衰减系数相比，其差值不超过0.07ｄＢ／ｋｍ。

在1525～1575ｎｍ波长范围内，任一波长上光纤的衰减系数与1550ｎｍ波长上的衰减系数相比，其差值不超过0.05ｄＢ／ｋｍ。

在1575～1625ｎｍ波长范围内的最大衰减系数不大于为：0.25 ｄＢ／ｋｍ。

（2）光纤衰减曲线应有良好的线性并且无明显台阶。

用OTDR检测任意一根光纤时，在1310ｎｍ和1550ｎｍ处500ｍ光纤的衰减值不大于(a+0.10dB)/2，mean是光纤的平均衰减系数。

amean截止波长应满足下述λｃｃ的要求:λｃｃ（在20米光缆＋2米光纤上测试）：≤1260ｎｍ。

偏振模色散在1550ｎｍ波长光缆单盘偏振模色散系数：≤0.125ｐｓ／；光纤成缆后必须满足在1550ｎｍ波长光缆链路（≥20盘光缆）偏振模色散系数≤0.10ｐｓ／；Q（概率）=0.01%。

光纤在1550ｎｍ、1625ｎｍ波长上的弯曲衰减特性以15ｍｍ的弯曲半径松绕10圈后，1550ｎｍ衰减增加值应小于0.03ｄＢ，1625ｎｍ衰减增加值应小于0.1ｄＢ；以10ｍｍ的弯曲半径松绕1圈后，1550ｎｍ衰减增加值应小于0.1ｄＢ，1625ｎｍ衰减增加值应小于0.2ｄＢ。

以7.5ｍｍ的弯曲半径松绕1圈后，1550ｎｍ衰减增加值应小于0.5ｄＢ，1625ｎｍ衰减增加值应小于1ｄＢ。

2芯皮线光缆的技术参数要求首先，光纤材料是影响光缆性能的重要因素之一、2芯皮线光缆的光纤材料通常为石英玻璃，具有良好的透光性能和机械性能。

光纤材料的优劣直接决定了光缆的传输性能和可靠性。

其次，光纤类型是另一个关键参数。

2芯皮线光缆通常采用的是单模光纤或多模光纤。

单模光纤适用于远距离传输，具有较高的带宽和传输速度；多模光纤适用于短距离传输，比较经济实惠。

接下来是光缆的结构。

2芯皮线光缆通常由光纤、填充物、皮线、护套等组成。

光纤是传输光信号的核心部分，填充物用于填充光纤和套管之间的空隙，防止光纤的弯曲和拉伸；皮线用于保护光纤，增加光缆的抗拉强度；护套则起到保护光缆的作用。

传输性能是光缆的重要参数之一、2芯皮线光缆的传输性能包括传输速率、传输距离、频带宽度等方面。

传输速率表示单位时间内传输的比特数，通常以Mbps或Gbps表示；传输距离表示光缆可以实现的最大传输距离，取决于光纤的衰减系数和信号补偿技术；频带宽度表示光缆可以传输的最大频率范围，影响光缆的传输带宽。

机械性能是指光缆在施工、安装和使用过程中的物理性能。

2芯皮线光缆的机械性能包括拉伸强度、抗弯性能、防水性能等方面。

拉伸强度表示光缆可以承受的最大拉力，通常以N表示；抗弯性能表示光缆弯曲后的性能表现，通常以弯曲半径表示；防水性能表示光缆在水中使用时的抗水渗透性能。

最后是环境适应性。

2芯皮线光缆通常需要在各种环境条件下运行，因此要求具有一定的环境适应性。

主要包括耐温性能、耐湿性能、耐候性能等方面。

耐温性能表示光缆在高温或低温条件下的性能表现；耐湿性能表示光缆在潮湿环境下的抗损坏能力；耐候性能表示光缆在户外使用时的抗日晒、抗雨淋能力。

综上所述，2芯皮线光缆的技术参数要求包括光纤材料、光纤类型、光缆结构、传输性能、机械性能、环境适应性等方面。

通过合理选择这些参数，可以满足不同应用场景下的需求，提供稳定可靠的通信传输。

中国电信入户皮线光缆技术要求( 征求意见稿)中国电信股份有限公司11编制说明FTTH( 光纤到户) 是中国电信宽带接入网的发展方向。

以PON技术为代表的光接入技术逐步成熟, 中国电信已经开始规模开展光进铜退建设, 实施FTTx网络建设, 向FTTH演进。

ODN( 光分配网络) 是由光纤光缆、无源光器件和光配线产品组成光功率分配网, 是光接入网的基础, 对于光接入网的建设至关重要。

为了加强在应用上的引导、规范ODN网络关键器件的要求, 为光接入网建设打好物理基础, 集团公司网络发展部组织编制了中国电信ODN技术要求系列规范。

本规范属于中国电信ODN技术要求系列规范之一, 主要针对入户皮线光缆进行规范。

本规范适用于中国电信范围内皮线光缆技术规范和招标采购。

本规范由中国电信股份有限公司网络发展部组织制定。

目录1、概述....................................................... 错误!未定义书签。

1.1ODN的功能和结构 ............................................ 错误!未定义书签。

1.2范围........................................................ 错误!未定义书签。

2、普通皮线光缆............................................... 错误!未定义书签。

2.1光缆结构.................................................... 错误!未定义书签。

2.2光纤技术指标................................................ 错误!未定义书签。

2.3光缆技术指标................................................ 错误!未定义书签。

光缆技术指标要求首先是光学特性方面的指标要求。

光缆要求具有低传输损耗、高带宽、低色散、低折射率、低传输延时和低非线性光学特性等。

其中，低传输损耗是指光缆在光信号传输过程中的光能损耗尽量减小，要求光缆的传输损耗尽可能低于预定的范围。

高带宽是指光缆的传输带宽尽可能大，以满足高速数据传输的需求。

低色散是指在光缆中的不同波长光信号传播速度不同而引起的色散效应尽可能小，以减小信号失真。

低折射率是指光缆材料的折射率尽可能低，以减小信号入射与传播的反射和损耗。

低传输延时是指光缆传输信号的延时时间尽可能短，以提高信号的传输速度。

低非线性光学特性是指光缆传输中的非线性效应尽可能小，减小信号失真和交叉调制效应。

其次是机械特性方面的指标要求。

光缆要求具有良好的柔韧性、抗拉强度、耐压性、耐磨性和耐腐蚀性等。

柔韧性是指光缆的弯曲半径要求小，具有较高的柔软度，以适应不同的施工环境和布线要求。

抗拉强度是指光缆在受到外力拉伸时能够保持其结构完整，不易断裂。

耐压性是指光缆可承受较大的压力，不易变形和损坏。

耐磨性是指光缆能够抵抗外界的磨损和摩擦，保持其表面光洁度和传输特性。

耐腐蚀性是指光缆具有较好的抗腐蚀能力，能够适应各种极端环境条件下的应用。

再次是环境特性方面的指标要求。

光缆要求具有耐高温、耐低温、耐湿、耐紫外线和防水防潮等特性。

耐高温是指光缆材料能够在高温环境下正常工作，不发生熔化、变形和降解等现象。

耐低温是指光缆在低温环境下仍能够保持其正常使用性能，不易变脆或断裂。

耐湿是指光缆具有良好的防水、防潮性能，使光缆在潮湿环境中仍能正常传输信号。

耐紫外线是指光缆的材料能够抵御紫外线照射，不发生老化和损坏。

防水防潮是指光缆具有良好的防水和防潮性能，以保证光缆在水域和湿润环境中的稳定性。

最后是电子特性方面的指标要求。

光缆要求具有低电磁干扰、低交叉耦合和良好的屏蔽性能等特性。

低电磁干扰是指光缆的材料和结构对外界电磁信号的干扰起到很好的屏蔽作用，减少光信号受到的电磁干扰。

一、铠装皮线光缆结构
应用
主要用于建筑物管道或架空引入缆。

特点
具有较好的机械和环境性能；
阻燃（或不延燃）性能满足相关标准的要求；
护套的机械物理性能满足相关标准的要求；
柔软、灵活、接续方便，并支撑大容量数据传输；
满足市场和用户的各种要求。

用户定制
光纤种类：单模G.652、G.655或G.657光纤，多模A1a或A1b光纤，或其它型号及种类的光纤；
护套材料：阻燃聚氯乙烯（PVC）、低烟无卤阻燃聚烯烃（LSZH）、聚氨酯（TPU）、聚乙烯（PE）、或其它商定材料；
护套颜色：（包括缆中光纤的颜色）按标准规定的颜色，也可是其它商定颜色；光缆尺寸：标称光缆尺寸，也可是其它商定尺寸；
交货长度：1km或2km，也可是其它商定长度；
其它要求：商定的其它特殊要求。

二、皮线光缆
1~2芯皮线光缆结构
:
应用
用于建筑物的引入缆；
用于室内布线，终端用户直接用缆。

特点
具有较好的机械和环境性能；
阻燃（或不延燃）性能满足相关标准的要求；
护套的机械物理性能满足相关标准的要求；
柔软、灵活、接续方便，并支撑大容量数据传输；满足市场和用户的各种要求。

用户定制
光纤种类：单模G.652、G.655、G.657光纤，多模A1a或A1b光纤，或其它型号及种类的光纤；
护套材料：阻燃聚氯乙烯（PVC）、低烟无卤阻燃聚烯烃（LSZH）、或其它商定材料；
护套颜色：（包括缆中光纤的颜色）按标准规定的颜色，也可是其它商定颜色；光缆尺寸：标称光缆尺寸，也可是其它商定尺寸；
交货长度：1km或2km，也可是其它商定长度；
其它要求：商定的其它特殊要求。

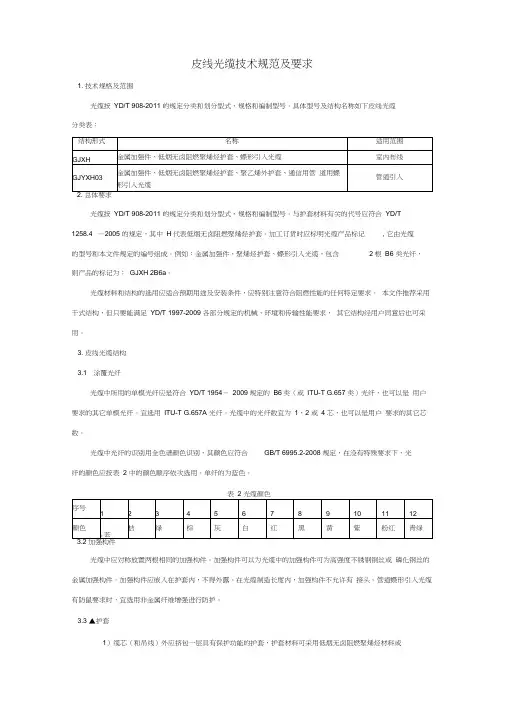

皮线光缆技术规范及要求1. 技术规格及范围光缆按YD/T 908-2011 的规定分类和划分型式、规格和编制型号。

具体型号及结构名称如下皮线光缆分类表：光缆按YD/T 908-2011 的规定分类和划分型式、规格和编制型号。

与护套材料有关的代号应符合YD/T1258.4 －2005 的规定，其中H代表低烟无卤阻燃聚烯烃护套。

加工订货时应标明光缆产品标记, 它由光缆的型号和本文件规定的编号组成。

例如：金属加强件、聚烯烃护套、蝶形引入光缆，包含 2 根B6 类光纤，则产品的标记为：GJXH 2B6a。

光缆材料和结构的选用应适合预期用途及安装条件，应特别注意符合阻燃性能的任何特定要求。

本文件推荐采用干式结构，但只要能满足YD/T 1997-2009 各部分规定的机械、环境和传输性能要求，其它结构经用户同意后也可采用。

3. 皮线光缆结构3.1 涂覆光纤光缆中所用的单模光纤应是符合YD/T 1954－2009规定的B6类（或ITU-T G.657 类）光纤，也可以是用户要求的其它单模光纤。

宜选用ITU-T G.657A 光纤。

光缆中的光纤数宜为1、2 或 4 芯，也可以是用户要求的其它芯数。

光缆中光纤的识别用全色谱颜色识别，其颜色应符合GB/T 6995.2-2008 规定，在没有特殊要求下，光纤的颜色应按表 2 中的颜色顺序依次选用。

单纤的为蓝色。

光缆中应对称放置两根相同的加强构件。

加强构件可以为光缆中的加强构件可为高强度不锈钢钢丝或磷化钢丝的金属加强构件。

加强构件应嵌入在护套内，不得外露。

在光缆制造长度内，加强构件不允许有接头。

管道蝶形引入光缆有防鼠要求时，宜选用非金属纤维增强进行防护。

3.3 ▲护套1）缆芯（和吊线）外应挤包一层具有保护功能的护套，护套材料可采用低烟无卤阻燃聚烯烃材料或聚氯乙烯材料。

对于低烟无卤阻燃聚烯烃护套，护套材料宜符合 套材料宜符合 GB/T 8815-2002 中“ 90℃护套级软聚氯乙烯塑料”的规定；也可根据用户需要采用其它材 料，但其性能应能满足 YD/T 1997-2009 的要求。
