常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。
松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。
铝塑复合带纵包后挤塑聚乙烯护套。
▲结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。
使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。
松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。
钢塑复合带纵包后挤塑聚乙烯护套。
▲结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。
使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
gyta光缆参数（原创实用版）目录1.GYTA 光缆概述2.GYTA 光缆的结构3.GYTA 光缆的特点4.GYTA 光缆的应用范围5.GYTA 光缆与 GYTS 光缆的区别正文一、GYTA 光缆概述GYTA 光缆，全称松套层绞式铠装光缆（GYTA：金属加强构件、松套层绞填充式、铝 - 聚乙烯粘结护套通信用室外光缆），是一种广泛应用于室外的通信光缆。
它可以在架空、管道敷设等环境中使用，具有较好的机械性能和温度特性。
二、GYTA 光缆的结构GYTA 光缆的结构是将 250m 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。
松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。
三、GYTA 光缆的特点1.具有很好的机械性能和温度特性2.松套管材料本身具有良好的耐水解性能和较高的强度3.管内充以油膏，对光纤进行了关键性保护4.紧密的光缆结构，有效防止套管回缩5.PE 护套具有很好的抗紫外辐射性能四、GYTA 光缆的应用范围GYTA 光缆目前广泛应用于室外通信网络，如电信、移动、联通等运营商的光纤网络传输系统。
适用于架空、管道敷设等场景，可支持 4~288 芯定制，常规芯数现货供应。
五、GYTA 光缆与 GYTS 光缆的区别GYTS 光缆和 GYTA 光缆的主要区别在于它们的铠装材料。
GYTS 光缆采用钢铠装，而 GYTA 光缆采用铝铠装。
虽然铝带的抗侧压指标没有钢带高，但铝带的防锈隔潮性能比钢带好。

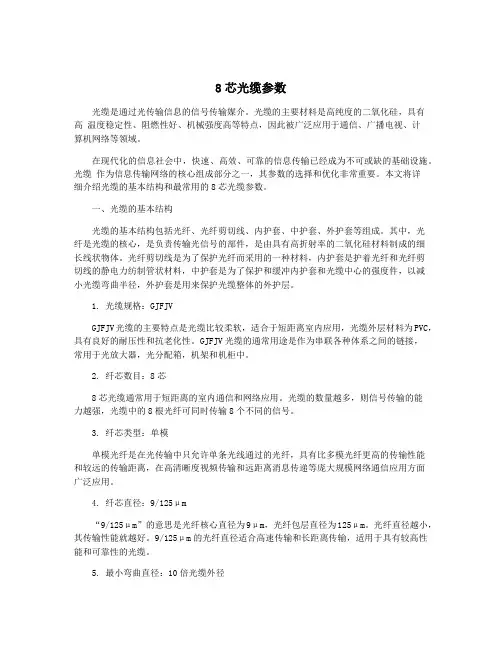

8芯光缆参数光缆是通过光传输信息的信号传输媒介。
光缆的主要材料是高纯度的二氧化硅，具有高温度稳定性、阻燃性好、机械强度高等特点，因此被广泛应用于通信、广播电视、计算机网络等领域。
在现代化的信息社会中，快速、高效、可靠的信息传输已经成为不可或缺的基础设施。
光缆作为信息传输网络的核心组成部分之一，其参数的选择和优化非常重要。
本文将详细介绍光缆的基本结构和最常用的8芯光缆参数。
一、光缆的基本结构光缆的基本结构包括光纤、光纤剪切线、内护套、中护套、外护套等组成。
其中，光纤是光缆的核心，是负责传输光信号的部件，是由具有高折射率的二氧化硅材料制成的细长线状物体。
光纤剪切线是为了保护光纤而采用的一种材料，内护套是护着光纤和光纤剪切线的静电力纺制管状材料，中护套是为了保护和缓冲内护套和光缆中心的强度件，以减小光缆弯曲半径，外护套是用来保护光缆整体的外护层。
1. 光缆规格：GJFJVGJFJV光缆的主要特点是光缆比较柔软，适合于短距离室内应用，光缆外层材料为PVC，具有良好的耐压性和抗老化性。
GJFJV光缆的通常用途是作为串联各种体系之间的链接，常用于光放大器，光分配箱，机架和机柜中。
2. 纤芯数目：8芯8芯光缆通常用于短距离的室内通信和网络应用。
光缆的数量越多，则信号传输的能力越强，光缆中的8根光纤可同时传输8个不同的信号。
3. 纤芯类型：单模单模光纤是在光传输中只允许单条光线通过的光纤，具有比多模光纤更高的传输性能和较远的传输距离，在高清晰度视频传输和远距离消息传递等庞大规模网络通信应用方面广泛应用。
4. 纤芯直径：9/125μm“9/125μm”的意思是光纤核心直径为9μm，光纤包层直径为125μm。
光纤直径越小，其传输性能就越好。
9/125μm的光纤直径适合高速传输和长距离传输，适用于具有较高性能和可靠性的光缆。
5. 最小弯曲直径：10倍光缆外径光缆弯曲半径越大，越不容易损坏光缆中的光纤。
8芯光缆的最小弯曲直径为10倍光缆外径，这个参数越大，光缆的使用寿命就越长。

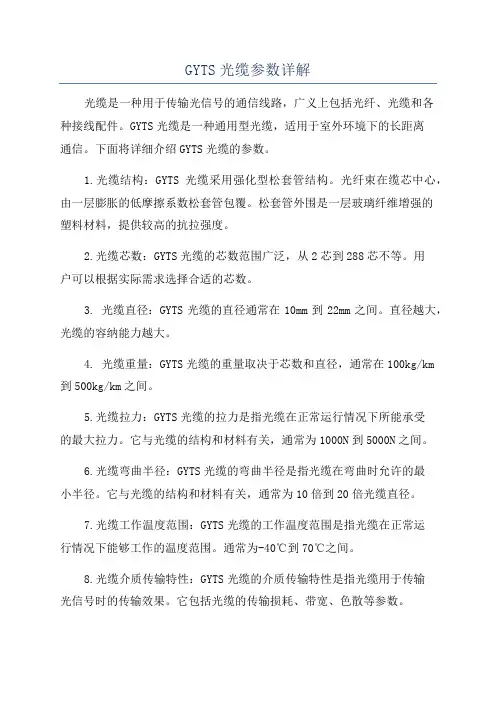

GYTS光缆参数详解光缆是一种用于传输光信号的通信线路，广义上包括光纤、光缆和各种接线配件。
GYTS光缆是一种通用型光缆，适用于室外环境下的长距离通信。
下面将详细介绍GYTS光缆的参数。
1.光缆结构：GYTS光缆采用强化型松套管结构。
光纤束在缆芯中心，由一层膨胀的低摩擦系数松套管包覆。
松套管外围是一层玻璃纤维增强的塑料材料，提供较高的抗拉强度。
2.光缆芯数：GYTS光缆的芯数范围广泛，从2芯到288芯不等。
用户可以根据实际需求选择合适的芯数。
3. 光缆直径：GYTS光缆的直径通常在10mm到22mm之间。
直径越大，光缆的容纳能力越大。
4. 光缆重量：GYTS光缆的重量取决于芯数和直径，通常在100kg/km到500kg/km之间。
5.光缆拉力：GYTS光缆的拉力是指光缆在正常运行情况下所能承受的最大拉力。
它与光缆的结构和材料有关，通常为1000N到5000N之间。
6.光缆弯曲半径：GYTS光缆的弯曲半径是指光缆在弯曲时允许的最小半径。
它与光缆的结构和材料有关，通常为10倍到20倍光缆直径。
7.光缆工作温度范围：GYTS光缆的工作温度范围是指光缆在正常运行情况下能够工作的温度范围。
通常为-40℃到70℃之间。
8.光缆介质传输特性：GYTS光缆的介质传输特性是指光缆用于传输光信号时的传输效果。
它包括光缆的传输损耗、带宽、色散等参数。
9.光缆阻燃性能：GYTS光缆的阻燃性能是指光缆在火灾情况下的阻燃性能。
优质的光缆应具有良好的阻燃性能，可以减少火灾对通信线路的影响。
以上是GYTS光缆的一些主要参数。
根据不同的需求，用户可以选择不同参数的GYTS光缆。
在选择光缆时，需要充分考虑光缆的芯数、直径、拉力、弯曲半径、工作温度范围、介质传输特性和阻燃性能等因素，以确保光缆在特定环境下能够正常运行。
光缆的主要工艺参数光缆是一种传输光信号的通信线缆，广泛应用于各种通信网络中。
它是由光纤、光缆芯、护套等组成，其中光缆的主要工艺参数对于光缆的传输距离、带宽和性能起着重要的作用。
下面将详细介绍光缆的主要工艺参数。
1.光纤类型：光纤是光缆传输光信号的核心组成部分，光纤的类型主要包括单模光纤（SMF）和多模光纤（MMF）。
单模光纤适用于长距离高速传输，具有较小的色散和损耗；多模光纤适用于短距离传输，具有较大的模场直径和色散。
2.光缆芯数：光缆芯数指的是光纤在光缆中的数量，常见的光缆芯数有4芯、8芯、12芯、24芯等，不同的光缆芯数可提供不同的信号传输能力和容量。
3.纤芯直径：纤芯直径是指光纤的核心直径，常见的纤芯直径有8μm、9μm等，不同的纤芯直径对光纤的色散、耦合损耗和传输性能有影响。
4.光缆结构：光缆的结构主要包括裸光纤、松套管光纤、紧套管光纤等。
裸光纤用于简单的应用场景，松套管光纤在裸光纤的基础上加上一层套管保护，紧套管光纤在松套管光纤的基础上再加上一层钢丝和护套作为保护层，增强了光缆的强度和耐久性。
5.光缆损耗：光缆的损耗指的是光信号在传输中的衰减程度，主要包括插入损耗和传输损耗。
插入损耗是指光信号进入和离开光缆所引起的损耗，传输损耗是指光信号在光缆中传输过程中因散射、吸收等原因引起的损耗。
光缆的损耗水平对于光信号的传输距离和质量具有重要影响。
6.带宽：光缆的带宽是指光信号的传输容量，通常用兆赫兹（MHz）或千兆赫兹（GHz）来表示。
带宽越大，光缆传输的数据量就越大，通信速度就越快。
7.色散：色散是光信号在光缆中传播过程中的信号失真现象，主要分为色散和色散补偿。
色散会导致光信号的延迟和扩展，影响数据传输的速率和距离。
8.护套材料：光缆的护套材料通常采用聚乙烯（PE）、聚氯乙烯（PVC）、低烟无卤材料（LSZH）等。
不同的护套材料具有不同的防护性能，如耐温性、耐候性和防水性等。
综上所述，光缆的主要工艺参数包括光纤类型、光缆芯数、纤芯直径、光缆结构、光缆损耗、带宽、色散和护套材料等。
3-1、光缆主要技术要求及指标1 光缆中的光纤光缆中的光纤1.1.1使用ITU-T 建议的单模光纤。
1.1.2每一包中的所有光缆及光缆中的所有光纤为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。
每盘光缆保证没有光纤接头。
1.1.3 模场直径（1310nm）标称值：μm偏差：不超过±μm模场直径（1550nm）标称值：μm偏差：不超过±μm1.1.4 包层直径标称值：125μm偏差：不超过±1μm1310nm波长的模场同心度偏差：小于μm。
1.1.6包层不圆度：小于1%。
1.1.7 截止波长截止波长满足下述λcc或λc要求：λc （在2米光纤上测试）：1100～1330nmλcc（在20米光缆+2米光纤上测试）：≤1270nm1.1.8 光纤衰减系数（1）在1310nm波长上的最大衰减系数为km在1285～1330nm波长范围内，任一波长上光纤的衰减系数与1310nm波长上的衰减系数相比，其差值不超过km。
在1550nm波长上的最大衰减系数为km在1480～1580nm波长范围内，任一波长上光纤的衰减系数与1550nm波长上的衰减系数相比，其差值不超过km。
（2）光纤衰减曲线具有良好的线性并且无明显台阶。
用光时域反射计（OTDR）检测任意一根光纤时，在1310nm和1550nm处500m光纤的衰减值不大于（αmean+）/2,αmean是光纤的平均衰减系数。
1.1.9光纤在1550nm波长上的弯曲衰减特性以37.5mm的弯曲半径松绕100圈后,衰减增加值小于。
1.1.10 色散零色散波长范围为（1300～1324）nm。
最大零色散点斜率不大于ps /(nm2·km)。
1288～1339nm范围内色散系数不大于ps /(nm·km)。
1271～1360nm范围内色散系数不大于ps /(nm·km)。
1550nm波长的色散系数不大于18 ps /(nm·km)。
GYTS光缆,4～144芯光缆，gyts层绞式光缆，架空光缆GYTS参数介绍描述：的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。
松套管（和填充绳）围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙填充阻水填充物。
双面镀铬涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。
?特点：1、采用“SZ”双向层绞技术2、逐道工序阻水油膏填充，全截面阻水3、钢（铝）带搭边粘结可靠，强度高，扭转不开裂4、光纤余长控制稳定5、成缆后，光纤的附加衰减近乎于零，色散值无变化6、环境性能优良，适用温度区间为-10℃~+70℃7、适合于架空、管道、直埋等敷设方式8、抗拉伸、耐磨损、抗压扁、抗冲击、可反复弯曲、扭转、曲绕、弯折（弯曲角度不超90°）、枪击等，具有很好的机械性能；9、9、温度循环稳定、护套完整、防渗水滴流、阻燃等良好环境性能；10、10、GYTS光缆容量大传输快距离远、保密性好、抗电磁场干扰、绝缘性好、化学稳定性好、尺寸小、重量轻、寿命长、损耗低具有很好的特性和经济效益；长期拉伸力：600N—1000N短期拉伸力：1500N—3000N长期压扁力：300N/100mm短期压扁力：1000N/100mm静态弯曲半径：10倍光缆直径动态弯曲半径：20倍光缆直径纤数：最大200芯以上损耗：单模≦／km、多模≦／km带宽：—1200数值孔径：±至±光缆截止波长：1450nm以上PE护套厚度：最小值产品图片：适用敷设方式、管道?结构特征：金属中心加强件（磷化钢丝）双面覆塑皱纹钢带-聚乙烯粘结外护套?性能特点：钢带铠装，抗压扁性能优良具有一定防弹能力?适用范围：长途通信、局间通信尤其适用于抗侧压力要求较高的场合，如架空方式?技术参数：注：本文档由（湖南长光通信科技）编辑整理。

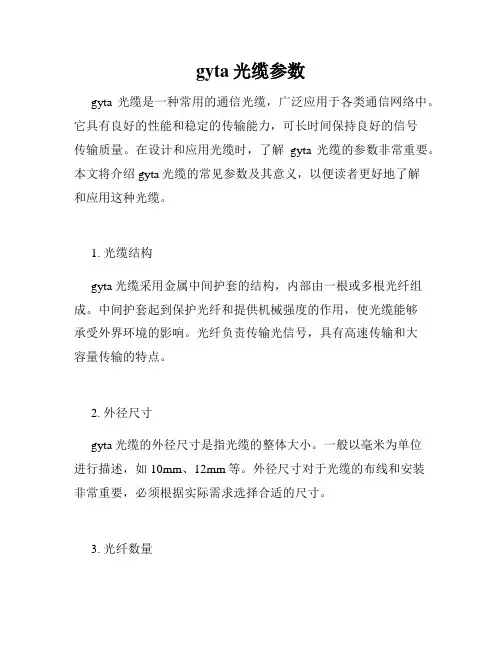

gyta光缆参数gyta光缆是一种常用的通信光缆，广泛应用于各类通信网络中。
它具有良好的性能和稳定的传输能力，可长时间保持良好的信号传输质量。
在设计和应用光缆时，了解gyta光缆的参数非常重要。
本文将介绍gyta光缆的常见参数及其意义，以便读者更好地了解和应用这种光缆。
1. 光缆结构gyta光缆采用金属中间护套的结构，内部由一根或多根光纤组成。
中间护套起到保护光纤和提供机械强度的作用，使光缆能够承受外界环境的影响。
光纤负责传输光信号，具有高速传输和大容量传输的特点。
2. 外径尺寸gyta光缆的外径尺寸是指光缆的整体大小。
一般以毫米为单位进行描述，如10mm、12mm等。
外径尺寸对于光缆的布线和安装非常重要，必须根据实际需求选择合适的尺寸。
3. 光纤数量gyta光缆的光纤数量决定了光缆的信号传输能力。
常见的光纤数量有2芯、4芯、6芯等。
在实际应用中，需要根据通信需求选择合适的光纤数量，以满足传输带宽的要求。
4. 光纤类型gyta光缆中常用的光纤类型有单模光纤和多模光纤。
单模光纤适用于长距离传输，具有较低的损耗和较高的传输带宽；多模光纤适用于短距离传输，具有较高的损耗和较低的传输带宽。
在选择光纤类型时，需要根据传输距离和性能需求进行合理选择。
5. 护套材料gyta光缆的护套材料对其使用寿命、防水性能和抗拉强度等方面有影响。
常见的护套材料有聚乙烯（PE）、聚氯乙烯（PVC）和低烟无卤材料等。
根据不同的应用环境和要求，选择合适的护套材料可以提高光缆的使用寿命和性能。
6. 传输性能gyta光缆的传输性能包括衰减、带宽和耦合损耗等指标。
衰减是指光信号在传输过程中由于信号衰减而减弱的程度；带宽是指光纤传输的频率范围；耦合损耗是指光纤之间传输光信号时出现的能量损耗。
在应用中，需要根据实际需求选择具有合适传输性能的gyta光缆，以保证信号传输的质量和稳定性。
总结：gyta光缆是一种通信光缆，具有良好的性能和稳定的传输能力。

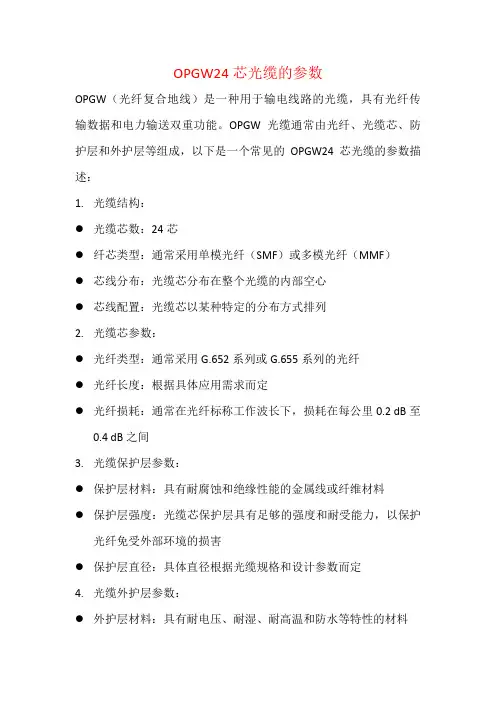

OPGW24芯光缆的参数
OPGW（光纤复合地线）是一种用于输电线路的光缆，具有光纤传输数据和电力输送双重功能。
OPGW光缆通常由光纤、光缆芯、防护层和外护层等组成，以下是一个常见的OPGW24芯光缆的参数描述：
1.光缆结构：
●光缆芯数：24芯
●纤芯类型：通常采用单模光纤（SMF）或多模光纤（MMF）
●芯线分布：光缆芯分布在整个光缆的内部空心
●芯线配置：光缆芯以某种特定的分布方式排列
2.光缆芯参数：
●光纤类型：通常采用G.652系列或G.655系列的光纤
●光纤长度：根据具体应用需求而定
●光纤损耗：通常在光纤标称工作波长下，损耗在每公里0.2 dB至
0.4 dB之间
3.光缆保护层参数：
●保护层材料：具有耐腐蚀和绝缘性能的金属线或纤维材料
●保护层强度：光缆芯保护层具有足够的强度和耐受能力，以保护
光纤免受外部环境的损害
●保护层直径：具体直径根据光缆规格和设计参数而定
4.光缆外护层参数：
●外护层材料：具有耐电压、耐湿、耐高温和防水等特性的材料
●外护层厚度：根据设计要求和光缆规格而定
●外护层颜色：通常为黑色或其他特定颜色，以便于视觉识别OPGW光缆的具体参数和规格会根据不同的制造商和应用需求而有所不同。
光缆规格型号说明光缆有哪些型号光缆是一定数量的光纤按照一定方式组成缆心，外包有护套，有的还包覆外护层，用以实现光信号传输的一种通信线路。
今天买购网装修界小编主要为您介绍光缆规格型号，光缆的分类标准等知识，希您阅读本文后能对光缆有个更深刻的了解。
GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。
松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。
涂塑铝带(APL)纵包后挤制聚乙烯护套成缆。
8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。
通信光纤具体分为G.651、G.652、G.653、G.654、G.655和G.656六个大类和若干子类(1) G.651类是多模光纤，IEC和GB/T又进一步按它们的纤芯直径、包层直径、数值孔径的参数细分为A1a、A1b、A1c和A1d四个子类。
(2)G.652类是常规单模光纤，目前分为G.652A、G.652B、G.652C和G.652D四个子类,IEC和GB/T 把G.652C命名为B1.3外，其余的则命名为B1.1(3)G.653光纤是色散位移单模光纤，IEC 和GB/T把G.653光纤分类命名为B2型光纤。
(4)G.654光纤是截止波长位移单模光纤，也称为1550nm性能最佳光纤，IEC和GB/T把G.654光纤分类命名为B1.2型光纤。
(5)G.655类光纤是非零色色散位移单模光纤，目前分为G.655A、G.655B和G.655C三个子类，IEC和GB/T把G.655类光纤分类命名为B4类光纤。
型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构;GYSTA有松套结构，而GYTA没有这种结构;光缆型号组成代号含义一分类GY 通信用室外(野外)光缆GM 通信用移动光缆GJ 通信用室(局)内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件 F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构 D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管(被覆)结构T 填充式结构 B 扁平结构Z 阻燃 C 自承式四护套Y 聚乙烯V 聚氯乙烯 F 氟塑料U 聚氨酯 E 聚酯弹性体 A 铝带--聚乙烯粘结护层S 钢带--聚乙烯粘结护层W 夹带钢丝的钢带--聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装 2 双钢带 3 细圆钢丝 4 粗圆钢丝 5 皱纹钢带 6 双层圆钢丝外被层或护套1 纤维外护套 2 聚氯乙烯护套 3 聚乙烯护套 4 聚乙烯护套加敷尼龙护套 5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤 B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。
常见40种光缆型号图文详解GYTA型光缆GYTA(金属加强构件、松套层绞填充式、铝-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。
松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。
铝塑复合带纵包后挤塑聚乙烯护套。
▲ 结构示意图特点●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●PE护套具有良好的抗太阳辐射性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充;铝塑复合带防潮层●铝带侧压指标没有钢带好，但防潮隔锈效果优于钢带，GYTA用于穿管时寿命长。
使用范围：架空、管道GYTS型光缆GYTS(金属加强构件、松套层绞填充式、钢-聚乙烯粘结护套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还挤包一层聚乙烯(PE)。
松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水化合物。
钢塑复合带纵包后挤塑聚乙烯护套。
▲ 结构示意图特点：●精确控制光纤的余长保证了光缆具有很好的抗拉性能和温度特性●PBT松套管材料具有良好的耐水解性能，管内充以特种油膏，对光纤进行保护●钢-聚乙烯护套具有优良的抗压性能●光滑的外护套使光缆在安装中可以有更小的摩擦系数●PE护套具有良好的抗太阳辐射性能●采用下列措施来确保光缆的防水性能：松套管内填充特种防水化合物;完全缆芯填充、钢塑复合带防潮层。
使用范围：直埋GYTY53型光缆GYTY53(金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆)光缆的结构是将单模或多模光纤套入由高模量的塑料做成的内填充防水化合物松套管中。
我国的电力输电线路总长度排名世界第二。
据统计，现有的110KV 及以上线路就有31万公里，还有大量的35KV/10KV 老线路。
虽然近年来国内OPGW 需求量急剧增加，ADSS 光缆的需求量仍是稳中有升。
ADSS 光缆对老线路是一种“添加物”，ADSS 光缆只能尽量去适应原有的线路条件，这些条件包括(但不限于)气象负载﹑杆塔强度和形状﹑原有导线的相序排列和直径﹑弧垂张力和跨距及安全间距等。
虽然ADSS 光缆外观上与普通的“全塑”或“非金属”光缆相仿，但却是两种完全不同的产品。
一﹑代表结构目前，国内外主要流行两种ADSS 光缆。
1. 中心管式结构：光纤以一定的余长置于填充阻水油膏的PBT （或其他合适材料）管中，根据所需要的抗拉强度绕包合适的纺纶纱，再挤制PE （≤12KV 电场强度）或AT （≤20KV 电场强度）护套。
中心管结构易于获得小直径，冰风负载较小；重量也相对较轻，但光纤余长有限制。
2. 层绞式结构：光纤松套管以一定的节距绕制在中心加强件（一般为FRP ）上后挤制内护套（在小张力和小跨距时可省略），然后根据所需要的抗拉强度绕包合适的纺纶纱，再挤制PE 或AT 护套。
缆芯可填充油膏，但当ADSS 工作在较大跨距并带有较大弧垂的状况下，由于油膏的阻力较小，缆芯易“滑动”，松套管节距易发生变化。
用合适的方法把松套管固定在中心加强件上和干式缆芯可以克服，但有一定的工艺难度。
层绞结构易获得安全的光纤余长，虽然直径和重量相对稍大，在中大跨距应用时较有优势。
二﹑主要技术参数ADSS 光缆工作在大跨距两点支撑的（通常为数百米，甚至超过1公里）架空状态，与传统概念的“架空”完全不同（邮电标准的架空吊线挂钩程式，平均0.4米对光缆有1个支点）。
所以，ADSS 光缆的主要参数与电力架空线的规程接轨。
最大允许使用张力最大允许使用张力（（MAT/MOTS ）指在设计气象条件下理论计算总负载时，光缆所受到的张力。

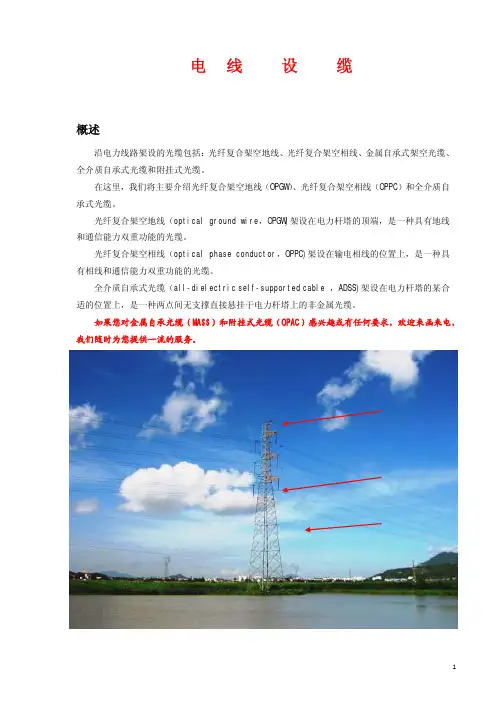

OPGW和ADSS光缆的代表结构及参数1 OPGW的代表结构0PGW必须同时具备架空地线和光缆的一切功能和性能，集机械、电气、传输的优势为一体。
OPGW主要由含光纤的缆芯(光单元)和绞合的金属单线(包括铝包钢线、镀锌钢线、铝合金线、硬铝线等)组成。
迄今为止，各种结构已不下几十种，但归纳起来，主要有三类代表结构1.1 铝管型图1所示的常被称为铝保护管型或铝管型结构。
在该结构中，铝管是导电截面的一部分，大致可分为无缝管、焊接管和纵包管三种。
光纤单元置于铝管中，可以是单松套光纤管、层绞松套光纤管、SZ绞扎纱或不扎纱的一次被覆光纤束或紧包光纤，铝管内可充阻水油膏或包覆隔热层。
作为标准结构，通常内层绞合的是铝包钢线、外层绞合的是铝合金线，两层绞线的方向应相反，按规定，最外层绞线应为为右向。
1.2 铝骨架型图2所示的常被称为骨架型或铝骨架型结构。
铝骨架也是导电截面的一部分，在骨架上有螺旋状的槽，槽内置以光纤松套管、SZ绞扎纱的一次被复光纤束、紧包光纤或带纤。
作为标准结构，骨架外一般应有铝保护管，但也有无铝管的变形结构，虽然这种变形会使直径和成本下降，但去牺牲了一部分保护功能。
绞线方面的要求与铝管型相同。
1.3 钢管型图3所示的常被称为小钢管或不锈钢管型结构。
光纤以一定的余长置于填充油膏的密封不锈钢管内，该钢管取代一根或多根(目前最多为3根)单丝放人内绞线层，成为标准结构。
含光纤的不锈钢管也可以放在中心部位，此时光纤余长仅取决于管内余长，与标准结构相比，在相同的不锈钢管管径条件下可容纳的光纤芯数将减少(如要获得与标准结构相近的应力应变特性)。
绞线方面的要求与铝管型相同。
由于该结构与传统架空地线的相似性最好，容易与对侧地线匹配，所以一问世就得到电力部门的青睐。
2 ADSS光缆的代表结构ADSS光缆对原有的杆塔是一种“添加物”。
因此，ADSS光缆只能尽量去适应原有的杆塔线路条件，找到最优的然而仍可能是经权衡后折中的解决方案。
光缆基本知识介绍一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤,石英光纤即通常使用的光纤,石英光纤按其传输模式的不同分为单模光纤和多模光纤.塑料光纤全部由塑料组成,通常为多模短距离应用,还处于起步阶段,未有大规模应用.2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成,其结构如图：光纤中光的传输在纤芯中进行,因包层与纤芯石英的折射率不同,使光在纤芯与包层表面产生全反射,使光始终在纤芯中传输,而塑料涂覆层起保护石英光纤及增加光纤强度的作用,因石英很脆,若没有塑料的保护则无法在实际中得到应用,正因为光纤的结构如此,所以光纤易折断,但有一定的抗拉力.3、石英光纤的分类单模光纤G.652A简称B1简称B1G.652CG.655A光纤B4长途干线使用光纤B4长途干线使用多模光纤50/125A1a简称A1125A1b二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构,按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式.每种光缆的结构特点：①中心管式光缆执行标准：YD/T769-2003：光缆中心为松套管,加强构件位于松套管周围的光缆结构型式,如常见的GYXTW型光缆及GYXTW53型光缆,光缆芯数较小,通常为12芯以下.②层绞式光缆执行标准：YD/T901-2001：加强构件位于光缆的中心,5~12根松套管以绞合的方式绞合在中芯加强件上,绞合通常为SZ绞合.此类光缆如GYTS等,通过对松套管的组合可以得到较大芯数的光缆.绞合层松套管的分色通常采用红、绿领示色谱来分色,用以区分不同的松套管及不同的光纤.层绞式光缆芯数可较大,目前本公司层绞式光缆芯数可达216芯或更高.③骨架式光缆：加强构件位于光缆中心,在加强构件上由塑料组成的骨架槽,光纤或光纤带位于骨架槽中,光纤或光纤带不易受压,光缆具有良好的抗压扁性能.该种结构光缆在国内较少见,所占的比例较小.④ 8字型自承式结构,该种结构光缆可以并入中心管式与层绞式光缆中,把它单独列出主要是因为该光缆结构与其它光缆有较大的不同.通常有中心管式与层绞式8字型自承式光缆.5 煤矿用阻燃光缆执行标准：Q/M01-2004 企业标准：与普通光缆相比,提高了光缆阻燃性能的要求,并经过特殊的设计使光缆适用于矿井环境下使用,通常外护套颜色采用兰色,以利于矿井中对光缆的识别.按结构可分入中心管式光缆与层绞式光缆两类结构中.2、室内光缆室内光缆按光纤芯数分类,主要有单芯、双芯及多芯光缆等.室内光缆主要由紧套光纤,纺纶及PVC外护套组成.根据光纤类型可分为单模及多模两大类,单模室内缆通常外护套颜色为黄色,多模室内缆通常外护套颜色为橙色,还有部分室内缆的外护套颜色为灰色.三、光缆型号的命名方法YD/T908-20001、光缆型式由五部分组成I、表示光缆类别II、GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型无型号——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构无符号——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格.例：4根单模光纤的光缆规格表示为或4B1,若同一根光缆中含有不同种类的光纤,则在规格中间用‘+’号相连.若含有4根多模50/125的光纤,则表示为4A1a或4A1.3、本公司常用型号说明GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆,适用于管道及架空敷设.GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆,适用于直埋敷设.GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA53——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA33——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆,适用于直埋及水下敷设.GYFTY——非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆,适用于管道及架空敷设,主要用于有强电磁危害的场合.GYXTC8S——金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.GYTC8S——金属加强构⑺商撞SPAN >绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.ADSS－PE——非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆,适用于高压铁塔自承式架空敷设.MGTJSV——金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆,适用于煤矿井下敷设.GJFJV——非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆,主要用于大楼及室内敷设或做光缆跳线使用.四、光缆的使用场合及主要性能指标光缆的使用场合：一般情况,单护套光缆适用于架空和管道,而双护套光缆适用于直埋.室内光缆适用于大楼及室内使用.光缆主要性能指标①衰减：衰减指标为光缆中重要的指标,在生产过程中对衰减指标进行检测,可以发现生产及工艺中存在的问题.各类光纤衰减指标要求A级光纤：单模：1310nm≤km1550nm≤kmB4单模:1550nm≤kmA1a多模50/125:850nm≤ km1300nm≤kmA1b多模125:850nm≤km1300nm≤km②光纤其它指标单模光纤：模场直径、截止波长、色散、零色散波长、零色散斜率、芯包同芯度误差、包层直径、涂覆层直径、偏振模色散系数PMD等.多模光纤：数值孔径、带宽、芯径、包层直径、包层不圆度、涂覆层直径、芯包同芯度误差、涂层不圆度、涂层/包层同芯度误差等.③光缆机械性能拉伸、压扁、反复弯曲、扭转、冲击等.④光缆环境性能光缆高低温性能-40℃~+60℃、渗水性能、滴流性能.⑤其它钢、铝带电气导通性,钢铝带搭接宽度,PE护套厚度,计米准确性.五、光缆工艺流程1、主要光缆的工艺流程如下：2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色,以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤.着色工艺使用的主要原材料为光纤及着色油墨,着色油墨颜色按行业标准分为12种,其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的,广电标准的色谱排列如下：本白、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿,信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本白、红、黑、黄、紫、粉红、青绿.在不影响识别的情况下允许使用本色代替白色.现本公司采用的色谱排列按广电标准进行,在用户要求时也可按信息产业部标准色谱排列.在用户要求每管光纤数在12芯以上时,可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分.光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移,不褪色用丁酮或酒精擦拭也如此.2、光纤排线整齐,平整,不乱线,不压线.3、光纤衰减指标达到要求,OTDR测试曲线无台阶等现象.光纤着色工艺使用的设备为光纤着色机,光纤着色机由光纤放线部分,着色模具及供墨系统,紫外线固化炉,牵引,光纤收线及电器控制部分等组成.主要原理为紫外固化油墨经着色模具涂覆于光纤表面,经过紫外线固化炉固化后固定于光纤表面,形成易于分色的光纤.使用的油墨为紫外固化型油墨.3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料,采用挤塑的方法,在合理的工艺条件下,给光纤套上一个合适的松套管,同时在管与光纤之间,填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏.二套工艺作为光缆工艺中的关健工序,控制的主要指标有：1、光纤余长控制.2、松套管的外径控制.3、松套管的壁厚控制.4、管内油膏的充满度.5、对于分色束管,颜色应鲜明,一致,易于分色.光纤二次套塑工艺使用的设备为光纤二次套塑机,设备组成由光纤放线架,油膏填充装置,上料烘干装置,塑料挤出主机,温水冷却水槽,轮式牵引,冷水冷却水槽,吹干装置,在线测径仪,皮带牵引,储线装置,双盘收线及电器控制系统等组成.4、成缆工艺成缆工艺又称绞缆工艺,是光缆制造过程中的一道重要工序.成缆的目的是为了增加光缆的柔软性及可弯曲度,提高光缆的抗拉能力和改善光缆的温度特性,同时通过对不同根数松套管的组合而制造出不同芯数的光缆.成缆工艺主要控制的工艺指标有：1、成缆节距.2、扎纱节距,扎纱张力.3、放线、收线张力.成缆工艺使用的设备为光缆成缆机,设备组成由加强件放线装置,束管放线装置,SZ绞合台,正反扎纱装置,双轮牵引,引线及电器控制系统等组成.5、护套工艺根据光缆不同的使用敷设条件,缆芯外加上不同的护套,以满足不同条件下以光纤的机械保护.光缆护套作为光缆抵御外界各种特殊复杂环境的保护层必须具有优良的机械性能、耐环境性能、耐化学腐蚀性能.机械性能指光缆在铺设、使用过程中,必然受到各种机械外力的拉伸、侧压、冲击、扭转、反复弯曲、弯折作用,光缆护套必须能经受这些外力的作用.耐环境性能指光缆在使用寿命中,要能经受住外界正常的此外线辐射、温度变化、潮气的侵蚀.耐化学腐蚀性能指光缆护套能耐受特殊环境中的酸、碱、油污等的腐蚀.对于阻燃等特殊性能则必须采用特殊的塑料护套来保证性能.护套工艺要控制的工艺指标有：1、钢、铝带与缆芯的间隙合理.2、钢、铝带的搭接宽度满足要求.3、PE护层的厚度满足工艺要求.4、印字清晰,完整,米标准确.5、收排线整齐,平整.护套工艺使用的设备为光缆护套挤塑机,设备组成由缆芯放线装置,钢丝放线装置,钢铝纵包放带轧纹成型装置,油膏填充装置,上料烘干装置,90挤塑主机,冷却水槽,皮带牵引,龙门收线装置及电器控制系统等组成.。
光缆是多根光纤或光纤束制成的符合光学、机械和环境特性的结构体。
光缆的结构直接影响通信系统的传输质量。
不同结构和性能的光缆在工程施工、维护中的操作方式也不相同，因此必须了解光缆的结构、性能，才能确保光缆的正常使用寿命。
2.5.1 光缆的种类光缆的种类很多，其分类的方法就更多，下面介绍一些常用的分类方法。
1、按传输性能、距离和用途分类。
可分为长途光缆、市话光缆、海底光缆和用户光缆。
2、按光纤的种类分类。
可分为多模光缆、单模光缆。
3、按光纤套塑方法分类。
可分为紧套光缆、松套光缆、束管式光缆和带状多芯单元光缆。
4、按光纤芯数多少分类。
可分为单芯光缆、双芯光缆、四芯光缆、六芯光缆、八芯光缆、十二芯光缆和二十四芯光缆等。
5、按加强件配置方法分类光缆可分为中心加强构件光缆（如层绞式光缆、骨架式光缆等）、分散加强构件光缆（如束管两侧加强光缆和扁平光缆）、护层加强构件光缆（如束管钢丝铠装光缆）和PE外护层加一定数量的细钢丝的PE细钢丝综合外护层光缆。
6、按敷设方式分类。
光缆可分为管道光缆、直埋光缆、架空光缆和水底光缆。
7、按护层材料性质分类。
光缆可分为聚乙烯护层普通光缆、聚氯乙烯护层阻燃光缆和尼龙防蚁防鼠光缆。
8、按传输导体、介质状况分类。
光缆可分为无金属光缆、普通光缆和综合光缆。
9、按结构方式分类光缆可分为扁平结构光缆、层绞式结构光缆、骨架式结构光缆、铠装结构光缆（包括单、双层铠装）和高密度用户光缆等。
10、常用通信光缆按使用环境可分为（1）室(野)外光缆——用于室外直埋、管道、槽道、隧道、架空及水下敷设的光缆。
（2）软光缆——具有优良的曲挠性能的可移动光缆。
（3）室（局）内光缆——适用于室内布放的光缆。
（4）设备内光缆——用于设备内布放的光缆。
（5）海底光缆——用于跨海洋敷设的光缆。
（6）特种光缆——除上述几类之外，作特殊用途的光缆光缆的型号光缆型号由它的型式代号和规格代号构成，中间用一短横线分开。
1、光缆型式由五个部分组成，如图所示。
ADSS光缆的代表结构和主要参数
（黄俊华）
我国的电力输电线路总长度排名世界第二。
据统计，现有的110KV及以上线路就有31万公里，还有大量的35KV/10KV老线路。
虽然近年来国内OPGW 需求量急剧增加，ADSS光缆的需求量仍是稳中有升。
ADSS光缆对老线路是一种“添加物”，ADSS光缆只能尽量去适应原有的线路条件，这些条件包括(但不限于)气象负载﹑杆塔强度和形状﹑原有导线的相序排列和直径﹑弧垂张力和跨距及安全间距等。
虽然ADSS光缆外观上与普通的“全塑”或“非金属”光缆相仿，但却是两种完全不同的产品。
一﹑代表结构
目前，国内外主要流行两种ADSS光缆。
1.中心管式结构：
光纤以一定的余长置于填充阻水油膏的PBT（或其他合适材料）管中，根据所需要的抗拉强度绕包合适的纺纶纱，再挤制PE（≤12KV电场强度）或AT （≤20KV电场强度）护套。
中心管结构易于获得小直径，冰风负载较小；重量也相对较轻，但光纤余长有限制。
2.层绞式结构：
光纤松套管以一定的节距绕制在中心加强件（一般为FRP）上后挤制内护套（在小张力和小跨距时可省略），然后根据所需要的抗拉强度绕包合适的纺纶纱，再挤制PE或AT护套。
缆芯可填充油膏，但当ADSS工作在较大跨距并带有较大弧垂的状况下，由于油膏的阻力较小，缆芯易“滑动”，松套管节距易发生变化。
用合适的方法把松套管固定在中心加强件上和干式缆芯可以克服，但有一定的工艺难度。
层绞结构易获得安全的光纤余长，虽然直径和重量相对稍大，在中大跨距应用时较有优势。
二﹑主要技术参数
ADSS光缆工作在大跨距两点支撑的（通常为数百米，甚至超过1公里）架空状态，与传统概念的“架空”完全不同（邮电标准的架空吊线挂钩程式，平均0.4米对光缆有1个支点）。
所以，ADSS光缆的主要参数与电力架空线的规程接轨。
1.最大允许使用张力（MAT/MOTS）
指在设计气象条件下理论计算总负载时，光缆所受到的张力。
在此张力下，光纤应变应≤0.05%（层绞）和≤0.1%（中心管）且无附加衰减。
通俗而言，即光纤余长在这一控制值上刚好被“吃”完。
根据该参数和气象条件以及控制的
弧垂，可计算在此条件下光缆的允许使用档距。
因此，MAT是弧垂-张力-跨距计算的重要依据，也是表征ADSS光缆应力应变特性的重要证据。
2.额定抗拉强度（UTS/RTS）
又称为极限抗拉强度或破断力，指承载截面（主要计纺纶）强度之和的计算值。
实际破断力应≥95%计算值（光缆中任意元件的断裂均判为缆破断）。
该参数并不是可有可无的，很多控制值与之相关（例如杆塔强度、耐张金具、防震措施等）。
对光缆专业而言，如果RTS/MAT（相当于架空线的安全系数K）的比值不恰当，即使用了很多纺纶，而可用的光纤应变域很窄，则经济/技术性能比很差。
因此，笔者建议业内人士关注这一参数。
通常，MAT约相当于40%RTS。
3.年平均应力（EDS）
有时称为日平均应力，是指在无风无冰及年平均气温下，理论计算负载时光缆所受到的张力，可认为是ADSS在长期运行时的平均张（应）力。
EDS一般为(16~25)%RTS。
在此张力下，光纤应无应变、无附加衰减，即非常稳定。
EDS同时是光缆的疲劳老化参数，据此参数决定光缆的防振设计。
4.极限运行张力（UES）
又称为特殊使用张力，是指在光缆有效寿命期内，有可能发生超出设计负载时光缆所受的最大张力。
意味着光缆允许短时过载，光纤可以在有限允许范围内承受应变，通常UES应＞60%RTS。
在此张力下，光纤应变＜0.5%（中心管）及＜0.35%（层绞），光纤会出现附加衰减，但在此张力解除后，光纤应恢复正常。
该参数保证了ADSS光缆在寿命期间内的可靠运行。
三﹑金具与光缆的配合
所谓金具是指安装光缆使用的硬件。
1.耐张线夹
虽称为“线夹”，其实以螺旋预绞丝为佳（小张力和小跨距除外）。
也有人称之为“终端”或“静端”金具。
配置的依据是光缆的外径和RTS，一般要求其握着力≥95%RTS。
必要时应与光缆作配合试验。
2．悬垂线夹
也以螺旋预绞丝型为好（小张力和小跨距除外）。
有时被称为“中程”或“悬端”金具。
一般要求其握着力≥（10-20）%RTS。
3．防振器
ADSS光缆多采用螺旋阻尼器（SVD），如果EDS≤16%RTS，可不考虑防振，当EDS为（16-25）%RTS时，需采取防振措施。
如光缆安装在振动多发地区，必要时应通过试验确定防振方法。
