管道与检查井连接

检查井与管道连接施工方法1、管材与检查井相连，采用中介层法。

即在管材与井壁相连接部位的外表面预先用聚氯乙烯粘接剂、粗砂做成中介层，然后用水泥砂浆砌入井壁内。

2、做中介层时，先用毛刷将管壁清理干净，然后均匀地涂刷一层聚氯乙烯粘接剂，紧接着在上面甩撒一层干燥的粗砂，固化10~20min，即形成表面粗糙的中介层。

中介层的长度视管道砌入检查井内的长度而定，一般可采用0.24m。

3、当管道位于低洼、沼泽、地下水位高的地段时，为适应基础不均匀沉降，检查井与管道的连接，宜采用长0.8米的短管与检查井连接，然后再与整根管连接。

砖砌或砼浇制部分设止水圈，管件与检查井相结合的表面砂浆应饱满，以防结合处渗水。

4、止水圈可由管材生产工厂配套加工生产，止水圈的材料和管材的材料相同，通过高温熔接的方法将它和管材融合成一体，它的位置应设置在墙体中部，轴向截面为梯形，高度不应小于50mm，上边宽20mm，底宽30mm，底面必须与管壁周边熔牢且不渗水。

5、管道防腐及保温：钢塑复合管，管外壁刷冷底子油一道，石油沥青二道。

当埋于腐蚀性土壤或焦渣层时，应做加强防腐：在管外壁刷冷底子油一道，石油沥青一道，玻璃布一层，冷底子油一道，石油沥青一道，总厚度不大于6mm。

水表井、阀门井内的钢管做加强防腐处理。

阀门井、水表井和水泵接合器井需做保温井口，其做法详见97S401/64。

6、给水管道水压试验、冲洗消毒：（1）室外给水管道试压、消毒应按《给水排水管道工程施工及验收规范》（GB50268-2008）第9.1.10条规定进行。

给水管道工作压力：低区0.6MPa，中区0.8MPa，高区1.0MPa;消防管道工作压力为1.6MPa。

（2）试验前，管道及检查井外观质量已验收合格，管道未回填土且沟槽内无积水，封堵全部预留孔，管道两端堵板承载力经核算应大于水压力，同时对管道内部进行检查，要求无裂缝、小孔等缺陷，并清除管内残渣、垃圾、杂物等。

试验前检查合格后，方可进行闭水试验。

管道施工方案与技术措施一、一般规定1. 管道敷设前，应编制专项施工组织设计。

2. 管道应敷设在原状土地基或开槽后处理回填密实的地基上。

当管道在车行道下时，管顶覆土不宜小于0.7m。

3. 施工时，管顶的最大允许覆土，应按设计规定对管材环刚度、沟槽及其两侧原状土的情况进行核对，当发现与设计要求不符时，可要求改变设计或采取相应的保证管道承载能力的技术措施。

4. 在地下水位高于开挖沟槽槽底时，地下水位应降至槽底最低点以下。

管道在敷设、回填的全部过程中，槽底不得积水或受冻，必须在工程不受地下水影响，基础达到强度和管道达到抗浮要求时才可停止降低地下水。

5. 当钢带增强聚乙烯螺旋波纹管道作为管道交叉倒虹管使用时，其工作压力除应符合管材的产品标准外，还应小于0.05MPa。

钢带增强聚乙烯螺旋波纹管不宜用于穿越河道的倒虹管。

6. 管道应直线敷设。

当遇到特殊情况需利用柔性接口转角或利用管材柔性进行折线或弧线敷设时，其偏转角度和弯曲弧度应符合生产厂规定的允许值。

7. 管道施工的测量、降水、开槽、沟槽支撑和管道交叉处理、管道合槽施工等技术要求，应按现行国家标准《给水排水管道施工及验收规范》GB50268及本地区排水管道技术规程有关规定执行。

二、沟槽1. 沟槽槽底净宽度，可视各地区的具体情况并根据管径大小、埋设深度、施工工艺等确定。

当管径不大于450mm时，管道每边净宽不宜小于300mm；当管径大于450mm时，管道每边净宽不宜小于500 mm。

2. 沟槽形式应根据施工现场环境、槽深、地下水位、土质情况、施工设备及季节影响等因素确定。

3. 开挖沟槽应严格控制基底高程，不得扰动基底原状土层。

基底设计标高以上0.2～0.3m的原状土，应在铺管前人工清理至设计标高。

如遇超挖或发生扰动，可换填10～15mm 天然级配砂石料或最大粒径小于40mm 的碎石，并整平夯实，其密实度应达到基础层密实度要求。

槽底如有尖硬物体必须清除，用砂石回填处理。

塑料检查井产品与管道的连接Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998塑料检查井产品与管道的连接塑料检查井产品的主要优势体现茌能与管材方便连接，在五十年以上的服役期可靠的密封，形成全密封的塑料管道系统，完善解决好这个问题有难度，塑料管材有内径和外径糸列之分，内径糸列的管材其外径尺寸差异很大，检查井产品的接口必须要有方便可靠的変化去适应各家管材的差异，形成的连接还必须能承受土壤沉降等形成的剪切载荷和位袳。

1. 与管道连接处的弹性密封接头径向变形角度偏差要求:在温度23±52℃，连接管变形量≥10％、承口≥5％、角度偏差:当≤管道315mm时为2°此时压力，管道≤630mm时为°此时压力、＞630mm时为 1°此时压力，无漏。

弹性密封接头试验装置按图、图所示，参照GB/附录E“弹性密封圈接头的密封试验方法”进行。

图检查井弹性密封接头径向变形角度偏差测试装置示意图G—井座承口变形的测量点；α—总的角度偏差；H—管材变形的测量点； b—井座；E—柔性带或椭圆形压块； M—压力表/真空表；W—可调支撑； P—压力；a—管材； V—真空；S—井座支撑； Z—压块。

2. 与管道连接处承受剪切载荷的要求:当承口连接管径DN≤ 315荷载4 kN、DN≤ 600-800荷载10 kN、DN≤1000荷载12kN。

6. 弹性密封接头试验a—管材； V—真空；S—井座支撑； Z—压块。

将井体井筒组合试件按图10设置于测试平台，井筒上方压板上施压稳定试件，在管接头上，以10mm/min±2mm/min速率施加表7规定的荷重F，目测井座接头有无产生裂缝和开裂。

图10 剪切试验装置示意图图在井体管接头与管道连接处压块定位井筒与井座连接为柔性连接井座承口与井筒的连接形式主要有三种：1）平承口 2）窝槽式承口 3）扩口式承口平承口与窝槽式承口适用于平壁管，而扩口式承口适用于波纹状或者加筋的结构壁管。

混凝土管道施工方案钢筋混凝土检查井预制井筒管道与检查井连接管道施工方案与技术措施一、一般规定1.管道敷设前，应编制专项施工组织设计。

2.管道应敷设在原状土地基或开槽后处理回填密实的地基上。

当管道在车行道下时，管顶覆土不宜小于0.7m。

3.施工时，管顶的最大允许覆土，应按设计规定对管材环刚度、沟槽及其两侧原状土的情况进行核对，当发现与设计要求不符时，可要求改变设计或采取相应的保证管道承载能力的技术措施。

4.在地下水位高于开挖沟槽槽底时，地下水位应降至槽底最低点以下。

管道在敷设、回填的全部过程中，槽底不得积水或受冻，必须在工程不受地下水影响，基础达到强度和管道达到抗浮要求时才可停止降低地下水。

5.当钢带增强聚乙烯螺旋波纹管道作为管道交叉倒虹管使用时，其工作压力除应符合管材的产品标准外，还应小于0.05MPa。

钢带增强聚乙烯螺旋波纹管不宜用于穿越河道的倒虹管。

6.管道应直线敷设。

当遇到特殊情况需利用柔性接口转角或利用管材柔性进行折线或弧线敷设时，其偏转角度和弯曲弧度应符合生产厂规定的允许值。

7.管道施工的测量、降水、开槽、沟槽支撑和管道交叉处理、管道合槽施工等技术要求，应按现行国家标准《给水排水管道施工及验收规范》GB及本地区排水管道技术规程有关规定执行。

二、沟槽1.沟槽槽底净宽度，可视各地区的具体情况并根据管径大小、埋设深度、施工工艺等确定。

当管径不大于450mm时，管道每边净宽不宜小于300mm；当管径大于450mm时，管道每边净宽不宜小于500 mm。

2.沟槽形式应按照施工现场环境、槽深、公开水位、土质情况、施工装备及季节影响等因素确定。

3.开挖沟槽应严厉控制基底高程，不得扰动基底原状土层。

基底设计标高以上0.2～0.3m的原状土，应在铺管前人工清理至设计标高。

如遇超挖或发生扰动，可换填10～15mm自然级配砂石料或最大粒径小于40mm的碎石，并整平夯实，其密实度应到达基础层密实度要求。

槽底若有尖硬物体必须清除，用砂石回填处置惩罚。

管道与检查井的接口具体操作方法1）施工方法检查井与污水管的连接采用承插连接法，也叫中介层法，即在管材与检查井壁相接部分的外表层预先用聚氯乙烯粘接剂、粗砂、做成中介层，然后用水泥砂浆砌入检查井的井壁内。

具体见图4。

管道与检查井的连接中介层做法：先用毛刷或棉纱将管壁的外表面清理干净，然后均匀地涂抹一层聚氯乙烯粘接剂，紧接着在上面撒一层干燥的粗砂，固化10-20min，即形成表面粗糙中介层，中介层的长度为0.24m。

2）检查井底板中砂、粗砂垫层，要与管道基础垫层平缓顺接。

管道位于软地基或低洼、地下水位高的地段，检查井与管道的连接，采用长0.5～0.8m短管与检查井连接，后面接一根或多根长度不大于2.0m的短管。

然后再与上下游标准管长的管段连接。

具体见下图软土地基上管道与检查井的连接3）施工要点①承插连接的双壁波纹管施工方便，在承插过程中，橡胶圈的位置一定要在相应的槽内，在对接时如果不注意，橡胶圈移位就会出现漏水。

②井与管道接口部位采用防水砂浆。

因管材的热膨胀系数与砖砌检查井的热膨胀系数差异较大，易产生分裂，造成接口处不严密而出现渗漏。

为保证检查井与管材接口处不渗漏，调整施工方法，采取将与管材接触部位的普通水泥砂浆改为防水砂浆，表面抹灰掺防水胶等方法，起到很好的效果。

另外，当每段波纹管全部回填至管顶50cm 以后，再对检查井内壁与管口连接部位进行一次抹灰。

经过层层把关，严格要求，确保在密水试验中均能达到试验要求。

4）管道修补方法管道敷设后，经检查发现安装时部分管道局部被损坏，呈现管壁破碎，为确保管道结构完好，经与厂家研究，采用修补措施，主要方法为：首先用刮刀将破碎的管壁全部剔除，剔除部位周围0.05m以内用环已酮清理干净，刷耐水性能好的塑料粘合剂。

再从相同管材相应部位取下相当损坏面积2倍的弧形板，内壁涂粘接剂扣贴在损坏部位，用铅丝包扎固定。

对管壁有肋部位。

将损坏部位0.05m以内的肋去除，刮平不带肋迹，采取上述相同的方法补救。

编号（表式C2-5）工程名称金融街·通州商务园项目一期工程红线内小市政分包工程部位名称雨水、污水管线工序名称检查井安装施工单位北京市市政三建设工程有限责任公司交底日期交底内容：本工程雨污水检查井采用成品塑料检查井，检查井按国标图集08SS523 选用。

管线每隔一定距离布置检查井，位于道路红线内的检查井井盖高程与地面设计高程一致。

地块内检查井高程按平整后地块高程控制。

若检查井位于绿化带内时，检查井盖应高出地面20cm，检查井大小按对应管道确定。

接雨水口和雨水排水沟的第一个检查井采用有沉泥室井座的检查井。

塑料检查井的选用： 1.当管径在DN20 0～DN500时，采用一次性注塑加筋塑料检查井，井径采用DN600，井筒选用DN500的HDPE双壁波纹管。

2. 当管径在DN600～DN1000时，采用滚塑工艺的HDPE一次性成型塑料检查井，井径采用DN1000井筒选用DN700的HDPE双壁波纹管。

井筒选用：井筒选用HDPE双壁波纹管，本工程井筒主要为外径450、外径630 井筒。

污水管道检查井井盖应有“污”字标记，雨水管道检查井井盖上有“雨”字标记。

井盖采用聚合物基复合材料井盖。

设置在道路上和连接体内的检查井上的井盖采用有防护盖座的井盖。

HDPE管道与检查井的连接处设置止水圈，并注意做好管道基础。

路口及有预留支管的检查井为控制井位，其他检查井的位置可根据实际情况，在上下游2m 范围内进行适当调整。

一、开挖井坑与铺设基础1、井坑开挖应与管沟同时开挖，开挖时井座主管线应与管沟中管道在同一轴线。

2、井坑边坡应与管沟边坡一致。

3、井坑开挖时，不得扰动基土超挖，如基土受到扰动，则应根据基土土质采取弥补措施。

4、地下水位较高的地段或在雨季施工，应有排水、降低水位措施。

5、井坑底开挖净尺寸不应小于下表 1 中的规定：6、有沉泥室雨水检查井井坑应根据选用的规格局部开挖沉泥室深度。

7、井坑开挖应根据选用的规格，考虑井座主管线偏置因素，偏置端的坑壁应与管沟齐平。

HDPE双壁波纹管施工与检查井连接方法HDPE双壁波纹管材是以高密度聚乙烯为原料的一种新型轻质管材，具有重量轻、耐高压、韧性好、施工快、寿命长等特点，其优异的管壁结构设计，与其他结构的管材相比，成本大大降低。

并且由于连接方便、可靠，在国内外得到广泛应用。

大量替代混凝土管和铸铁管。

HDPE双壁波纹管施工与检查井连接方法：1、双壁波纹管使用安装前：应仔细检查在装卸运输堆放过程中有无损伤，如发现破损裂口、变形等缺陷管材，应及时剔除。

2、检查井与管道连接：宜采用柔性填料密封的柔性接头，具体构造按设计要求进行。

HDPE双壁波纹管施工与检查井连接方法3、开挖沟槽、做基础应注意：(1)沟槽槽底净宽宜按HDPE双壁波纹管外径加0.6m采用;(2)沟槽开挖时应做好排水措施，防止槽底受水浸泡;(3)双壁波纹管基础必须采用砂砾垫层，对一般土质地基，厚度为0.1m;对软土地基，厚度不小于0.2m，具体做法按设计要求;(4)基础应夯实，表面要平整。

HDPE波纹管基础的接口部位应预留凹槽以便接口操作。

凹槽长度宜为0.4m-0.6m，深度宜为0.05m-0.1m，宽度宜为管材外径的1.1倍。

4、下管：槽深不大时，可由人工抬管入槽，槽深大于3m时，可用非金属绳溜管入槽。

严禁用金属绳索勾住HDPE双壁波纹管两端管口或将双壁波纹管管材自槽边翻滚入槽内。

5、接口作业：(1)橡胶圈安装位置应在插口第二与第三波纹之间槽内，安装密封圈的数量视设计要求而定，当采用两只密封圈时建议两密封圈之间隔一个波纹;(2)接口前应先将双壁波纹管承口插口内外表面清理干净，在插口套入密封圈，并在承口内工作面和橡胶圈表面涂上润滑剂(一般用肥皂水即可)，插入方向为水流方向，对准承口中心线用人力或设置木挡板用撬棍将被安装的HDPE双壁波纹管管材徐徐插入承口内直至底部;(3)接口完成后，随即用相同土质把预留凹槽处填筑密实;(4)承插口管安装应将插口顺水流方向，承口逆水流方向，由下游向上游依次安装;(5)HDPE双壁波纹管管道应直线敷设，相邻两节管道轴线的允许转角一般不得大于2度。

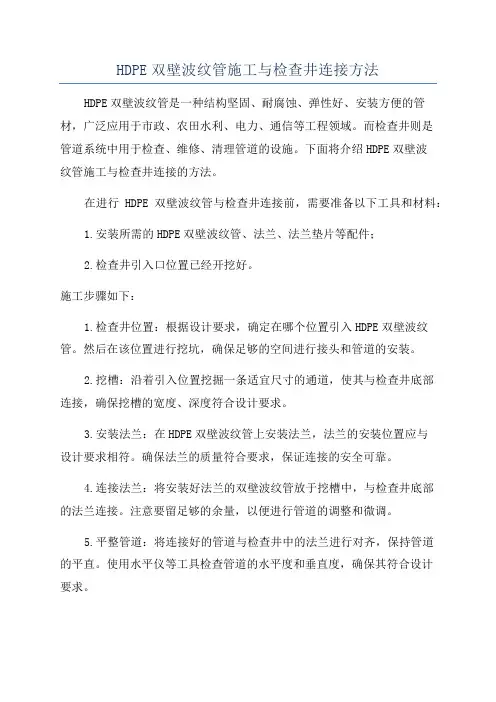

HDPE双壁波纹管施工与检查井连接方法HDPE双壁波纹管是一种结构坚固、耐腐蚀、弹性好、安装方便的管材，广泛应用于市政、农田水利、电力、通信等工程领域。

而检查井则是管道系统中用于检查、维修、清理管道的设施。

下面将介绍HDPE双壁波纹管施工与检查井连接的方法。

在进行HDPE双壁波纹管与检查井连接前，需要准备以下工具和材料：1.安装所需的HDPE双壁波纹管、法兰、法兰垫片等配件；2.检查井引入口位置已经开挖好。

施工步骤如下：1.检查井位置：根据设计要求，确定在哪个位置引入HDPE双壁波纹管。

然后在该位置进行挖坑，确保足够的空间进行接头和管道的安装。

2.挖槽：沿着引入位置挖掘一条适宜尺寸的通道，使其与检查井底部连接，确保挖槽的宽度、深度符合设计要求。

3.安装法兰：在HDPE双壁波纹管上安装法兰，法兰的安装位置应与设计要求相符。

确保法兰的质量符合要求，保证连接的安全可靠。

4.连接法兰：将安装好法兰的双壁波纹管放于挖槽中，与检查井底部的法兰连接。

注意要留足够的余量，以便进行管道的调整和微调。

5.平整管道：将连接好的管道与检查井中的法兰进行对齐，保持管道的平直。

使用水平仪等工具检查管道的水平度和垂直度，确保其符合设计要求。

6.固定管道：使用托架等固定器具将管道固定在挖槽中。

确保管道的稳固不动，防止因外力或水流导致管道移动。

7.管道测试：完成上述步骤后，进行管道测试。

使用水泵将一定压力的水注入管道，观察是否有渗漏现象。

如果检查井连接处出现渗漏，需及时进行调整和修复，以确保连接的质量。

8.封闭挖槽：经过管道测试确认没有问题后，将挖槽进行填充和封闭。

确保填充材料足够紧实，能够承受一定的外力和压力。

9.检查井井盖：安装检查井井盖，检查井施工完成。

总结：HDPE双壁波纹管与检查井的连接施工需要严格按照设计要求进行操作。

在挖槽、安装法兰、连接管道等工序中，要保证质量，确保连接的牢固和安全可靠。

在施工结束后，进行管道测试，确保没有渗漏，随后封闭挖槽，安装检查井井盖。

水泥1500的管道与检查井连接
众所周知，检查井是将其他管道连接至排水通道的通道，负担着很多市政工程的检查维护工作，清洁管道以防止结构堵塞并检查油层的开发效果的桥梁。

具有强度高，耐腐蚀，易检查，结构简单，节省人工和材料，经济实用的特点。

钢筋混凝土检查井在塑料地下管网中起着不可或缺的作用，就像为管网奠定基础一样。

将不同的管道连接到检查井上，以形成完整的管道网络。

那管材与塑料检查井的连接，特别是出户管材的连接一直是检查井行业人员比较关心的问题。

出户管的连接情况多样，较为考验技术。

今天我们来探讨下不同管材与塑料井连接时常规使用的方法以及一
些特殊的连接解决方案。

1、主管道标高差不同。

这种情况需要根据汇入的管材口径，塑料大小来决定。

可供选择方案：
（1）使用有口一通井（针对小口径塑料井）。

（2）井筒开孔（630以上塑料井，管材口径小于等于300）。

（3）2个45度接头调节（不适开孔或管材大于300时）
检查井与管道连接
2、主管道接井角度不规则。

这种情况基本上都是用变角接头来调节角度的。

3、支管接入塑料井
是在塑料井井筒上开孔，安装马鞍接头后接入。
