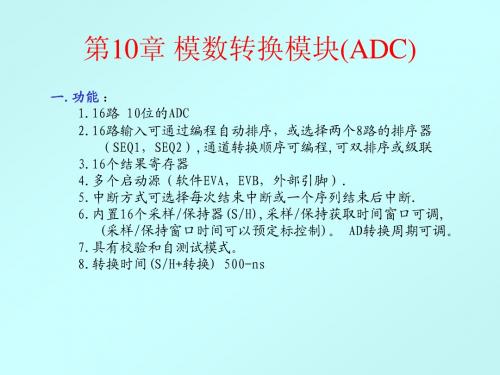

第10章AD转换模块
- 格式:ppt
- 大小:786.00 KB
- 文档页数:91
ad 转换原理
AD转换原理是指将模拟信号转换为数字信号的过程。
这个过
程由三个主要步骤组成:采样、量化和编码。
首先是采样步骤。
在采样过程中,模拟信号被定期测量和记录,生成一系列离散的采样值。
这些采样值表示了模拟信号在不同时刻的幅度。
然后是量化步骤。
在量化过程中,采样值被映射为一组离散的量化级别。
通过将采样值分配给最接近的量化级别,模拟信号的幅度被近似表示为离散数值。
这个过程引入了量化误差,即原始模拟信号与量化表示之间的差异。
最后是编码步骤。
在编码过程中,量化后的信号通过数字编码器转换为二进制码字。
编码器将每个量化级别映射为一个二进制代码,以便数字信号可以被存储和传输。
常见的编码方法包括二进制、格雷码和翻转码等。
通过AD转换,模拟信号可以被数字系统处理和分析。
然而,由于采样频率和量化分辨率的限制,AD转换引入了采样误差
和量化误差。
合理选择采样频率和量化分辨率可以平衡系统的复杂性和信号质量。
总结而言,AD转换原理包括采样、量化和编码三个步骤,它
们共同将模拟信号转换为数字信号,实现了模拟和数字之间的转换。
这个过程在许多领域中广泛应用,如通信、音频处理、图像处理等。
ad转换电路原理
AD转换电路是指将模拟信号转换为数字信号的电路。
在数字
化时代,许多信号需要进行AD转换以便进行数字处理和存储。
AD转换电路由模拟部分和数字部分组成。
模拟部分包括采样和保持电路、放大电路和滤波电路。
采样和保持电路负责将连续模拟信号转换为离散的采样值,并保持在一个存储元件中。
放大电路将采样值放大到适合转换的范围。
滤波电路消除采样过程中引入的噪音和干扰,保证转换结果的准确性。
数字部分主要由ADC(模数转换器)和数字处理电路组成。
ADC是核心部件,将模拟信号转换为相应的数字代码。
常见
的ADC有逐次逼近型ADC、逐次比较型ADC和闪存型ADC 等。
数字处理电路可以对ADC输出进行数字信号处理,如滤波、放大、数值计算等。
AD转换电路的原理基于采样定理和码化原理。
采样定理要求
模拟信号在采样过程中满足一定的采样频率,以保证采样后的信号的还原性。
码化原理是将连续的模拟信号转换为离散的数字信号,通过离散化的过程,将模拟信号的幅度转化为相应的数字量。
在实际应用中,AD转换电路的设计需要考虑诸多因素,包括
采样率、分辨率、信噪比、失真等指标。
同时,还需根据具体需求选择合适的ADC类型和精度。
总的来说,AD转换电路通过将模拟信号转换为数字信号,实现了对信号的数字化处理和存储。
它在通信、音频处理、自动控制等领域有着广泛的应用。
单片机ad转换原理单片机AD转换原理。
单片机(Microcontroller)是一种集成了微处理器、存储器和各种输入输出设备的微型计算机系统。
在很多电子设备中,单片机都扮演着至关重要的角色。
而AD转换(Analog to Digital Conversion)则是单片机中非常重要的功能之一,它可以将模拟信号转换为数字信号,使得单片机可以对外部的模拟信号进行采集和处理。
本文将介绍单片机AD转换的原理及相关知识。
AD转换的原理是利用单片机内部的模数转换器(ADC)来实现的。
模数转换器是一种将模拟信号转换为数字信号的电路,它可以将模拟信号的大小转换为相应的数字值。
在单片机中,模数转换器可以通过一定的采样和量化过程,将模拟信号转换为数字信号,并输出到单片机的数据总线上,以便单片机进行进一步的处理。
在进行AD转换时,首先需要对模拟信号进行采样。
采样是指在一定时间间隔内对模拟信号进行取样,获取其大小。
这样可以将连续的模拟信号转换为离散的信号。
然后,对采样后的信号进行量化。
量化是指将连续的模拟信号转换为一系列离散的数字值。
在单片机中,量化通常是按照一定的精度和分辨率进行的,精度越高,分辨率越大,转换后的数字值越接近原模拟信号的真实数值。
单片机中的ADC模块通常由输入端、采样保持电路、比较器、计数器、数字转换器和控制逻辑等部分组成。
当单片机需要进行AD转换时,首先需要将模拟信号输入到ADC的输入端,然后ADC会对输入信号进行采样和量化,最终输出转换后的数字信号。
在这个过程中,ADC的控制逻辑会根据预设的转换精度和采样频率等参数,控制ADC的工作状态,以保证转换的准确性和稳定性。
在实际应用中,单片机的AD转换功能被广泛应用于各种测控系统、仪器仪表、传感器等领域。
通过AD转换,单片机可以对外部的模拟信号进行采集和处理,实现数据的数字化和处理,为系统的控制和监测提供了重要的支持。
同时,单片机的AD转换功能也为各种信号处理算法和数字信号处理提供了基础,为系统的功能和性能提升提供了可能。
