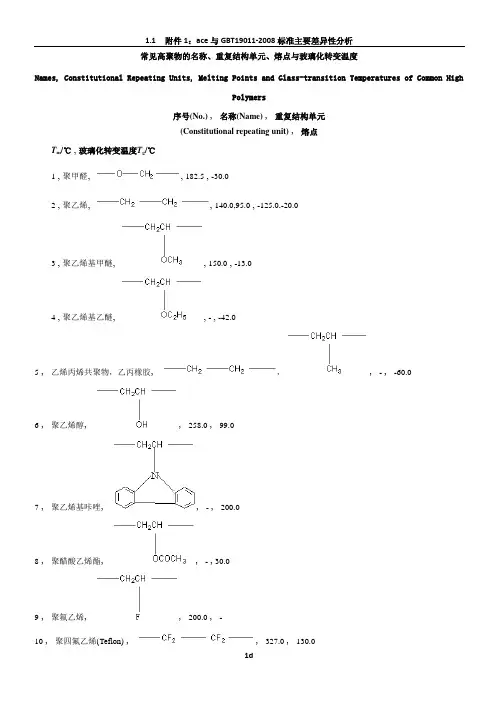

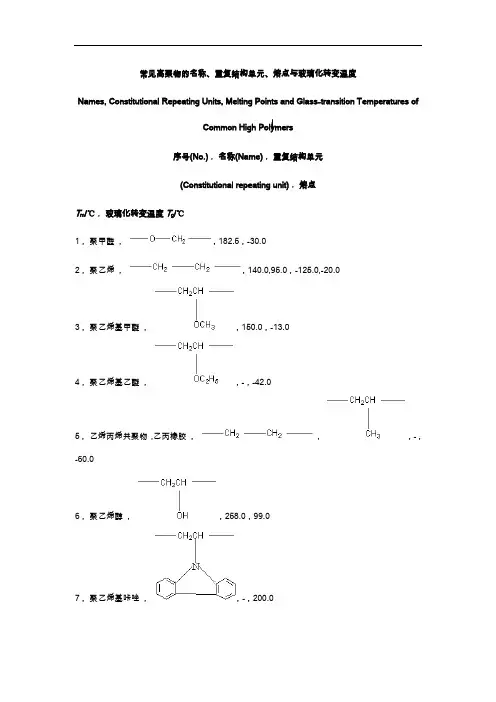

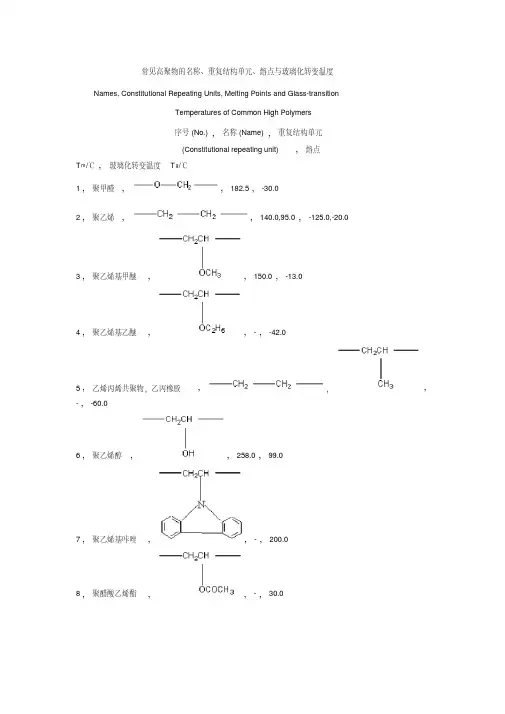

常见高聚物的名称、重复结构单元、熔点与玻璃化转变温度Names, Constitutional Repeating Units, Melting Points and Glass-transition
Temperatures of Common High Polymers
序号(No.) , 名称(Name) , 重复结构单元
(Constitutional repeating unit) , 熔点
T m/℃, 玻璃化转变温度T g/℃
1 , 聚甲醛, , 182.5 , -30.0
2 , 聚乙烯, , 140.0,95.0 , -125.0,-20.0
3 , 聚乙烯基甲醚, , 150.0 , -13.0
4 , 聚乙烯基乙醚, , - , -42.0
5 , 乙烯丙烯共聚物，乙丙橡胶, ，, - , -60.0
6 , 聚乙烯醇, , 258.0 , 99.0
7 , 聚乙烯基咔唑, , - , 200.0
8 , 聚醋酸乙烯酯, , - , 30.0
9 , 聚氟乙烯, , 200.0 , -
10 , 聚四氟乙烯(Teflon) , , 327.0 , 130.0
11 , 聚偏二氟乙烯, , 171.0 , 39.0
12 , 偏二氟乙烯与六氟丙烯共聚物(Viton) , ，
, - , -55.0
13 , 聚氯乙烯(PVC) , , - , 78.0-81.0
14 , 聚偏二氯乙烯, , 210.0 , -18.0
15 , 聚丙烯, , 183.0,130.0 , 26.0,-35.0
16 , 聚丙烯酸, , - , 106.0
17 , 聚甲基丙烯酸甲酯，有机玻璃, , 160.0 , 105.0
18 , 聚丙烯酸乙酯, , - , -22.0
19 , 聚（α-腈基丙烯酸丁酯）, , - , 85.0
20 , 聚丙烯酰胺, , - , 165.0
21 , 聚丙烯腈, , 317.0 , 85.0
22 , 聚异丁烯基橡胶, , 1.5 , -70.0
23 , 聚氯代丁二烯，氯丁橡胶, , 43.0 , -45.0
24 , 聚顺式-1,4-异戊二烯，天然橡胶, , 36.0 , -70.0
25 , 聚反式-1,4-异戊二烯，古塔橡胶, , 74.0 , -68.0
26 , 苯乙烯和丁二烯共聚物，丁苯橡胶, ，
，, - , -56.0
27 , 聚己内酰胺，尼龙-6 , , 223.0 , -
28 , 聚亚癸基甲酰胺，尼龙-11 , , 198.0 , 46.0
29 , 聚己二酰己二胺，尼龙-66 , , 267.0 , 45.0
30 , 聚癸二酰己二胺，尼龙-610 , , 165.0 , 50.0
31 , 聚亚壬基脲, , 236.0 , -
32 , 聚间苯二甲酰间苯二胺, , 390.0 , -
33 , 聚对苯二甲酸乙二酯, , 270.0 , 69.0
34 , 聚碳酸酯, , 267.0 , 150.0
35 , 聚环氧乙烷, , 66.2 , -67.0
36 , 聚2,6-二甲基对苯醚, , 338.0 , -
37 , 聚苯硫醚, , 288.0 , 85.0
38 , 聚[双（甲基胺基）膦腈] , , - , 14.0
39 , 聚[双（三氟代乙氧基）膦腈] , , 242.0 , -66.0
40 , 聚二甲基硅氧烷，硅橡胶, , -29.0 , -123.0
41 , 赛璐珞纤维素, , >270.0 , -
42 , 聚二苯醚砜, , 230.0 , -
一些聚合物的临界表面张力系数参考值一些聚合物的临界表面张力r c(20℃)[3][4]
表2-2常用粘合剂的表面张力[5][6]
注：*通用环氧树脂，**未加说明
浸润性主要决定于胶粘剂和被粘物的表面张力，还与工艺条件、环境因素等有关。
四、粘接力
胶粘剂对被粘物的浸润只是粘接的前提，必须能够形成粘接力才能达到粘接的目的。
表1-13 不同结合的原子间距离与键能的关系[7]
注：*化学力即主价力，按键的形式可分为离子键、共价键、金属键三类。表中列出了处于这三类键中具有中等键能的共价键的数值。
**在有些文献上将氢键包括在次价力中
固体材料的表面张力
Surface Energy Material (dynes/cm)
#以上资料为Q-S提供！
