铁型覆砂工艺设计及常见缺陷防止铁型覆砂工艺是一项先进的生产球铁件工艺,该工艺开始用于单缸曲轴s195的生产,现在已可以生产六缸曲轴,并且在6110曲轴上取得成功,在其它铸件如凸轮轴、阀体、水泵泵体、刹车嵌等铸件上也广泛应用。
1工艺参数该工艺涉及的主要参数有:收缩率,铁型壁厚,覆砂层厚度及射砂孔位置、形状、大小和数量,铸型温度,浇注系统设计以及铸件本身工艺上的要求。
1.1收缩率一般取收缩率为0.8%～1.O%。
1.2铁型壁厚及材质铁型壁厚对铸件的冷却能力、蓄热能力及铁型本体的刚度及防止变形、开裂有很大的影响。
铁型覆砂的铁型壁厚与普通金属型的设计有些区别,但两者的工作条件都较恶劣,冷热交换且温差变化都很大,因此两者对刚性和强度的要求均较高。
但金属型铸造由于高温铁液直接冲刷型壁,寿命短,易开裂。
铁型覆砂由于在金属型内腔覆上厚度为5～8,1111"1的砂层,并利用模具的加热热量将其固化,生产中将铁型的温度控制在180～300~(:范围内,所以铁型的寿命较金属型长,且具有可形成流水线生产的优点。
铁型温度的高低,与开型时间、覆砂层厚度及金属型的壁厚、工件长度有关。
壁厚大的铁型蓄热多,温度上升缓慢,铸件冷却快,开型时间短,从浇注到开型约12～15min(对于6110曲轴约需20min)。
金属型温度小于300%:,即能满足工艺要求。
据经验公式:铁型壁厚/4型=(O.6～0.8)A件,其中^4件为铸件壁厚。
6110曲轴扇板壁厚为60mm,这样铁型壁厚-4型=(().6～0.8)A件×60=36～48(Inm)。
也可根据铸型分型面尺寸平均值来选取(见下表)。
铸型分型面尺寸平均值S按下式计算:Ls=(H也)/2,其中Ⅳ为分型面长度尺寸(mm),L为分型面宽度尺寸(mm)。
对于铁型,其材料应满足下列要求:耐热性和导热性好,反复受热不变形;具有一定的强度、韧性和耐磨性;机加工性好。
在实际生产中,灰铸铁用的最多,因铸铁加工依据铸型分型面尺寸选取金属型壁厚glnl┏━━━━━━━━━━━━━━━━━━━━━┓┃00脚蛹戆蠖国锚舀曩◇{0lllij黛癣哟黪0i_j?0 ┃┣━━━━━━━┳━━━━━━━━━━━━━┫┃ <130 ┃ 15—20 ┃┣━━━━━━━╋━━━━━━━━━━━━━┫┃ 130～175 ┃ 15H20 ┃┃ ┣━━━━━━━━━━━━━┫┃ ┃——┃┃ 175～200 ┃ 2()屯 5┃┣━━━━━━━╋━━━━━━━━━━━━━┫┃ 200—5(10 ┃ 25—00 ┃┃ 500—800 ┃ 30～35 ┃┣━━━━━━━╋━━━━━━━━━━━━━┫┃ >800 ┃ 35～45 ┃┗━━━━━━━┻━━━━━━━━━━━━━┛性好、价廉,一般工厂均能自制,并且它又耐热、耐磨,是一种较合适的铁型材料,但长时间使用易出现开裂现象。
覆膜砂铸造工艺流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!覆膜砂铸造工艺是一种传统的铸造方法，主要用于生产各种金属零件。

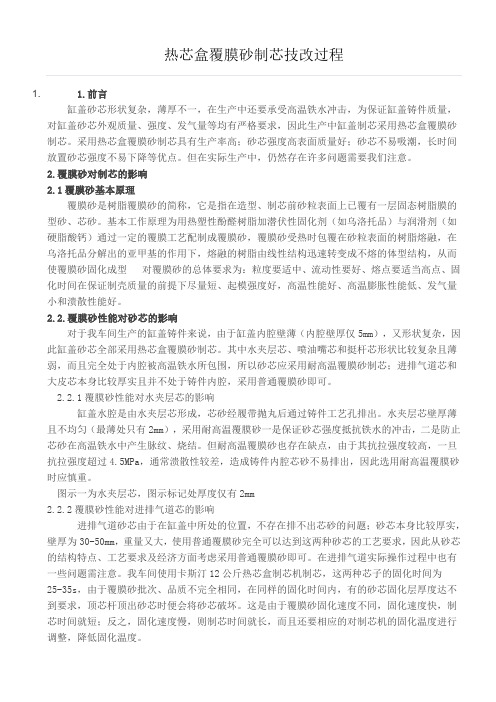

热芯盒覆膜砂制芯技改过程1. 1.前言缸盖砂芯形状复杂，薄厚不一，在生产中还要承受高温铁水冲击，为保证缸盖铸件质量，对缸盖砂芯外观质量、强度、发气量等均有严格要求，因此生产中缸盖制芯采用热芯盒覆膜砂制芯。
采用热芯盒覆膜砂制芯具有生产率高；砂芯强度高表面质量好；砂芯不易吸潮，长时间放置砂芯强度不易下降等优点。
但在实际生产中，仍然存在许多问题需要我们注意。
2.覆膜砂对制芯的影响2.1覆膜砂基本原理覆膜砂是树脂覆膜砂的简称，它是指在造型、制芯前砂粒表面上已覆有一层固态树脂膜的型砂、芯砂。
基本工作原理为用热塑性酚醛树脂加潜伏性固化剂（如乌洛托品）与润滑剂（如硬脂酸钙）通过一定的覆膜工艺配制成覆膜砂，覆膜砂受热时包覆在砂粒表面的树脂熔融，在乌洛托品分解出的亚甲基的作用下，熔融的树脂由线性结构迅速转变成不熔的体型结构，从而使覆膜砂固化成型对覆膜砂的总体要求为：粒度要适中、流动性要好、熔点要适当高点、固化时间在保证制壳质量的前提下尽量短、起模强度好，高温性能好、高温膨胀性能低、发气量小和溃散性能好。
2.2.覆膜砂性能对砂芯的影响对于我车间生产的缸盖铸件来说，由于缸盖内腔壁薄（内腔壁厚仅5mm），又形状复杂，因此缸盖砂芯全部采用热芯盒覆膜砂制芯。
其中水夹层芯、喷油嘴芯和挺杆芯形状比较复杂且薄弱，而且完全处于内腔被高温铁水所包围，所以砂芯应采用耐高温覆膜砂制芯；进排气道芯和大皮芯本身比较厚实且并不处于铸件内腔，采用普通覆膜砂即可。
2.2.1覆膜砂性能对水夹层芯的影响缸盖水腔是由水夹层芯形成，芯砂经履带抛丸后通过铸件工艺孔排出。
水夹层芯壁厚薄且不均匀（最薄处只有2mm），采用耐高温覆膜砂一是保证砂芯强度抵抗铁水的冲击，二是防止芯砂在高温铁水中产生脉纹、烧结。
但耐高温覆膜砂也存在缺点，由于其抗拉强度较高，一旦抗拉强度超过4.5MPa，通常溃散性较差，造成铸件内腔芯砂不易排出，因此选用耐高温覆膜砂时应慎重。
图示一为水夹层芯，图示标记处厚度仅有2mm2.2.2覆膜砂性能对进排气道芯的影响进排气道砂芯由于在缸盖中所处的位置，不存在排不出芯砂的问题；砂芯本身比较厚实，壁厚为30-50mm，重量又大，使用普通覆膜砂完全可以达到这两种砂芯的工艺要求，因此从砂芯的结构特点、工艺要求及经济方面考虑采用普通覆膜砂即可。
热芯盒射芯机使用覆膜砂的方法
洪热生
【期刊名称】《铸造技术》
【年(卷),期】1991()4
【摘要】热芯盒射芯机一般使用尿醛树脂砂、尿酚醛树脂砂、呋喃Ⅰ、Ⅱ型树脂砂等热芯盒用砂。
这些砂流动性能较差,存放时间短、制做壁薄、形状复杂的砂芯,质量难以保证,在一些厂家射芯机利用率较低。
而热固性酚醛树脂砂(即覆膜砂),具有和干砂一样的流动性,混制好后存放时间可达半年以上,砂芯强度高,因此适合制做壁薄复杂的芯(型)。
我厂就使用Z8525A射芯机(已改为热模)生产S195曲轴覆模砂薄壳砂型(背为热铁型)。
热芯盒射芯机使用覆膜砂,只需对原工装中的射砂板进行简单的改造,以解决覆膜砂在不射砂时的自动下落问题。
【总页数】2页(P34-35)
【关键词】热芯盒射芯机;覆膜砂
【作者】洪热生
【作者单位】永安内燃机配件厂
【正文语种】中文
【中图分类】TG231.66
【相关文献】
1.缸盖水腔芯的热芯盒覆膜砂制芯 [J], 陈剑敏
2.ZHTO750射芯机一盒两芯制作气缸体水套砂芯热芯盒的优化设计 [J], 彭显平
3.覆膜砂热芯盒法在柴油机缸盖水套砂芯上的应用 [J], 赵军;黄占有
4.射砂棒对覆膜砂热芯盒制芯的影响及解决方法 [J], 陈剑敏
5.用热芯盒射芯机射制酚醛树脂覆膜砂芯 [J], 车传阳;白凤阳
因版权原因，仅展示原文概要，查看原文内容请购买。
覆膜砂的生产工艺流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!覆膜砂的生产工艺流程及注意事项详解覆膜砂，作为一种重要的铸造材料，广泛应用于各种金属铸件的生产。
覆膜砂安全操作规程
一：操作安全
1：操作者应将“安全第一”、“预防为主”的观念放在首位。
2：工作前必须穿戴好劳保用品，做好防护准备工作。
3：设备周围禁止火种，合理摆放好消防器材
3：非设备操作人员不得随意触摸操作平台电脑、控制按钮、电器开关等，必须由熟悉操作规程、业务知识全、熟练的操作员进行操作，其它人员不得随意开机
4：机器检修及发生故障时，必须及时停机并通知维修人员到达现场及时处理维修设备，遇到突发事件，应及时按下急停开关，等待处理
5：易燃，易爆物品应由专人看管，合理摆放，合理使用
二：操作规程
1：班前应检查交接记录，了解设备安全运行情况
2：检查操作工具是否完好
3：加原辅料人员，应到仓库领取原料，确定原辅料、数量是否正确，原砂粗细砂不要加错，确定各加料仓，斗提机运转是否正常，有无异响，三楼提升辅料应围好安全链，注意观察电动葫芦，线缆等注意打结，堆放整齐，防止异物掉落
4：平台操作人员应按工艺要求进行时间、温度、原辅料配置等调节好工艺参数，检查设备运转是否正常，有无异响，各加油点加润滑油、检查油雾器是否有油，检查螺丝是否松动水电气是否完好，观察设备运转情况发现问题及时通知机修到现场及时处理维修
5：接包人员应按要求按时、按量接包，合理摆放，注意斗提机有无异响，手动、脚踏开关是否完好，缝包机运转是否正常并预留一台以备急用，坏的设备及时交到机修组进行维修6：在工作过程中发现设备故障应及时通知维修人员，说明故障情况，及时修复
7：工作完毕整理好工作现场、摆放好工具、清理余砂、打扫卫生，确保设备整齐，场地整洁
8:下班时应做好交接班记录，写明设备安全运行状况，以便巡检机修及时处理。
覆膜砂造型制芯时应注意哪些问题近年来，覆膜砂的应用越来越广，几乎用于所有的造型方法。
无论是制芯还是造型，其基本工艺要求是（湿态手工类除外）；加热温度计200~300度；固化时间表30~150秒；射砂压力0.15~0.6MPA。
具体参数应根据设备型号，型芯重量及复杂程度，覆膜砂的种类等进调整，原则是：形状简单的砂芯、流动好（或粒度较粗）的覆膜砂可选择较低的射砂压力，细薄砂芯选择较低的加热温度，加热温度低时可适当延长固化时间等；反之亦然。
以下分述几种不同的应用实例。
1）制作实体芯从理论上讲，覆膜砂几乎可以生产所有类型，尤其是高精度铸件的实体芯。
采用湿态覆膜砂时，可直接利用热芯盒设备和工装制芯，而无需对原有设备和工装作任何改变。
采用干态覆膜砂时，由于流动性好，需对芯盒的排气方式、射嘴及芯盒密封作特殊处理。
可利用安息角原理（覆膜砂的安息角约为30度）解决射砂后排气时覆膜砂进入射砂腔和不射砂时覆膜自动下落等问题。
目前用干态覆膜砂热芯盒制实体芯的厂家较多。
2）制作壳型用覆膜砂制作壳型，常用于浇注凸轮轴等轴类零件或刹车片等盘类零件及一些对表面要求高的阀类零件等。
其相关参数如下午：砂铁比较1:1.5~4，拔模斜度过0.5~1度,壳型厚度8~12mm。
均匀的壳型壁厚可以减少覆膜砂用量，获得均匀的铸件组织。
用覆膜砂制作壳型，可采用固定式射芯机或翻转式射芯机，前者可用于干态覆膜砂或湿态覆膜砂，后者吸能选用干态覆膜砂。
3）制作壳芯用覆膜砂制作壳芯通常采用摇摆式壳芯机，通过射砂、结壳、排出余砂、固化、脱模等环节完成制芯过程。
为了确保壳芯的质量，除了要保证覆膜砂的质量外，还必须根据每个砂芯的具体情况不选择合理的制芯工艺。
①芯盒温度：芯盒温度是影响壳层厚度及强度的主要因素之一，一般控制在23~300度，并根据下列原则选定：A．保证覆膜砂上的树脂软化及固化所需的足够热量；B．保证形成需要的壳厚且壳芯表面不焦化；C．尽量缩短结壳及硬化时间，以提高生产率。
浅谈热芯盒制芯生产中常见问题及解决办法摘要：针对热芯盒制芯中芯盒跑砂和排气不畅至砂芯产生孔洞，疏松和射不满芯腔，造成砂芯质量差和废品的产生原因，结合作者多年在工作中的经验，提出对这些问题的有效的解决、处理方法。
热芯盒在使用一段时间后，由于磨损，芯盒出现间隙，在射芯时芯砂在高压砂气流的作用下从间隙处喷出。
至使砂芯在间隙相对的位置形成孔洞，造成砂芯修补困难，砂芯质量下降或砂芯报废。
芯盒排气好坏与否影响砂芯紧实，排气不畅会造成砂芯疏松，射不满芯腔，造成砂芯质量问题和产生废品。
1.热芯盒跑砂产生孔洞的解决办法1.1热芯盒制芯硬化快，生产率高，砂芯强度高，尺寸准确，表面光洁溃散性好，工艺简单，便于自动化，适合批量生产。
由于热芯盒制芯的这些优点，我厂WD615机体水套芯就选用热芯盒射芯机作为车间的主要设备。
射芯机投产后，对铸件质量和产量的提高作出了很大贡献。
但随着产量的提高，一些制约砂芯质量和产量的问题也开始出现。
芯盒的高使用率，设备问题，芯砂质量和操作者的操作水平等。
造成热芯盒制芯生产中一些问题比较突出。
如：芯盒跑砂使维修芯盒频率增加，对制芯生产和砂芯质量造成影响。
在生产任务较紧时，一旦送修模具，还可能会造成整条生产线的停产。
如何才能解决呢？经过长期观察，我任为芯盒跑砂是由于射砂时芯盒合模不严和排气不畅所致。
1.2具体解决办法。
工装合模不严时，调整工装或设备是完全能解决问题的。
射砂时，芯砂在高压砂气流作用下射进芯腔内，大部分气流从工装原有的排气塞或排气道内排出，一部分排出不及，必然从芯盒间隙大处排出，不久就使工装磨损。
最直接的解决办法就是对磨损处进行焊补，但不能解决再次跑砂磨损芯盒。
怎样才能彻底解决问题呢，于是我想到了加排气塞的办法。
具体做法就是在靠近跑砂部位内平面加适量排气塞。
如图A使易跑砂部位的余气全部排出。
一次性修复改造，解决了芯盒跑砂问题，，减少了芯盒送修次数和维修成本。
2、热芯盒排气不畅造成砂芯疏松，射不满芯腔的解决办法2.1射砂原理射芯制芯是一种高效率的机械化制芯方式，它以压缩空气为动力将芯砂以高速射入芯盒并获得紧实。
