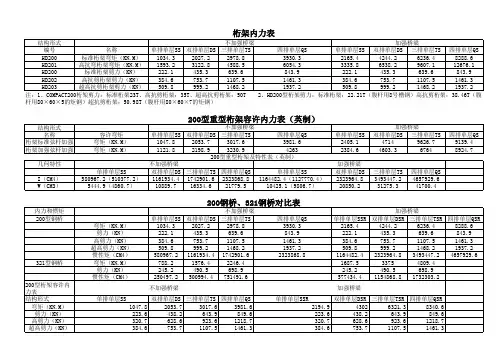

HD200钢桥与321钢桥主要区别

“321” 钢桥设计基本参数简介：装配式公路钢桥（简称“321”钢桥）是在原英制贝雷桁架桥的基础上，结合我国国情和实际情况研制而成的快速组装桥梁,材料为16Mn。

“321”钢桥属临时性桥梁结构，钢材的容许应力按基本容许应力提高30%，本桥设计时采用的容许应力按下列确定：16锰钢的拉应力、压应力及弯应力：1.3×210=273 MPa16锰钢的剪应力：1.3×120=156 MPa销子为30铬锰钛，插销为弹簧钢30铬锰钛的拉应力、压应力及弯应力0.85×1300=1105 MPa30铬锰钛的剪应力0.45×1300=585 MPa2、钢梁截面特性（1）、桁架上下弦杆系由各两根10号热轧槽钢背靠背组合而成，腹杆由8号工字钢组成；（2）、“321”钢桥在大多数情况下，最大跨径是由容许弯矩控制，但在个别情况下，是由剪力控制。

桥梁几何特性表（表中数值为半边桥之值，全桥时应乘2）几何特性 W（cm3） I（cm4）结构构造单排单层不加强 3578.5 250497.2加强 7699.1 577434.4双排单层不加强 7157.1 500994.4加强 15398.3 1154868.8三排单层不加强 10735.6 751491.6加强 23097.4 1732303.2双排双层不加强 14817.9 2148588.8加强 30641.7 4596255.2三排双层不加强 22226.8 3222883.2加强 45962.6 6894382.8桁架容许内力表桥型不加强桥梁加强桥梁容许内力单排单层双排单层三排单层双排双层三排双层单排单层双排单层三排单层双排双层三排双层弯矩（KN·M） 788.2 1576.4 2246.4 3265.4 4653.2 1687.5 3375.0 4809.4 6750.0 9618.8剪力（KN） 245.2 490.5 698.9 490.5 698.9 245.2 490.5 698.9 490.5 698.9“321”钢桥弦杆截面积A（cm2）：2×12.74=25.48弦杆惯矩Ix（cm4）：396.6弦杆截面模量Wx（cm3）：79.4自由长度Lp（cm）：75长细比λ= Lp/r ：19纵向弯曲系数φ：0.953弦杆纵向容许受压荷载（KN）：6631、容许内力指的是跨中弯矩和支点剪力；2、桁架销子双剪状态容许剪力550KN（销子直径为49.5mm）；3、弦杆螺栓允许剪力150KN，允许拉力80KN。

贝雷桥的应用贝雷桥，1938年英国工程师唐纳德·西·贝雷发明。

这种桥以高强钢材制成轻便的标准化桁架单元构件及横梁、纵梁、桥面板、桥座及连接件等组成，用专用的安装设备可就地迅速拼装成适用于各种跨径、荷载的桁架梁桥。

贝雷桥分为321钢桥和HD200钢桥两种。

中国公路部门采用16Mn钢材设计并定名为装配式公路钢桥，一套器材可架设9、12、15……60、63米跨径的单行道桥梁，通过汽车10级、汽车15级、汽车20级、履带50、挂车80的荷载。

这种桥梁构件也大量用作施工支架或塔架。

由于使用中常常出现大跨度的问题（超过63米），以及双车道大跨度问题，专家们又研究推出了450型，可以达到91米的单跨跨度。

江苏贝雷钢桥有限公司座落于镇江丁卯高新技术园区，是总装工程兵研究所科研合作伙伴，是中国钢结构协会桥梁结构分会会员单位，中国钢结构协会焊接分会会员单位，ISO9001:2000国际质量体系认证企业，专业生产装配式公路钢桥（也称贝雷钢桥）的公司。

公司现有固定资产5000多万元，年产值突破亿元，是目前国内专业生产贝雷钢桥较大企业之一。

公司拥有研发贝雷钢桥的专业工程技术人员20余人，拥有能指导确定行业标准的高级人才，拥有国内领先的制造工艺。

公司目前已开发出各种高抗弯、高抗剪贝雷桁架新产品，不仅满足公路-I级、城-A级、HS25（美国荷载标准）、HA（英国荷载标准）等荷载要求，且经试验与实际运用，大大超过了特种车辆的过载通行，满足了大型工程施工的优选条件。

下面就由江苏贝雷钢桥给大家讲述下贝雷桥与装配式钢桥、钢桥之间的异同以及应用。

贝雷桥，一般又称为装配式钢桥，很多地方把这两种称呼混用，甚至把贝雷桥与钢桥两个词等同。

严格来说，钢桥≠贝雷桥，钢桥包含贝雷桥，只有装配式钢桥=贝雷桥。

钢桥是用制造材质来进行定义的，贝雷桥的主要特点是模块化，而钢桥的范围更广了，从字面理解，基本可以说是主体是钢结构的桥梁都可以称为钢桥。

装配式公路钢桥（“321钢桥”）“321钢桥”的桥面净宽为3.7m，单车道，主桁可两排或三排并列，除单排外均可双层重叠，桁架的上下弦杆可另设加强弦杆。

桥梁横向两内排桁架的中心距为 4.2m（二内排桁架净距 4.02m+上弦杆宽0.18 m），第二排桁架与内排桁架的中心距为0.45m，第三排桁架与第二排桁架的中心距为0.25m。

两排桁架的中心距为4.2m +0.45m =4.65m（即便桥横向支点中心距）。

16锰钢的拉应力、压应力及弯曲应力：1.3*210=273MPa16锰钢的剪应力：1.3*120=156MPa30鉻锰钛的拉应力、压应力和弯曲应力：0.85*1300=1105MPa30鉻锰钛的剪应力：0.45*1300=585MPa2．1主体结构与桥面系1）桁架2）销子与保险插销3）加强弦杆4）横梁5）纵梁6）桥面板、护轮木和护木螺栓荷载、跨经与桥梁组合配置表1、表中S，S表示单排单层；D，S表示双排单层；T，S表示三排放单层；D，D表示双排双层；T，D表示三排双层。

2、在S，S；D，S；T，S；D，D和T，D之后加R，则表示它们的加强型即有加强弦杆。

各类组合桥梁每节重量表（KN）（木桥面）各类组合桥梁每节重量表（KN）（钢桥面）桥梁几何特性表桁架容许内力表（例：3578.5*210/1000=751.15KN.m）桁架桥内力表注：1、表中的弯矩和剪力值（按木桥面板计算），是该种荷载，该种组合形式桥梁最大跨径值。

2、各种荷载等级和组合形式下的最大跨径，是由容许弯矩和容许剪力决定的，在大多情况下，最大跨径是由容许弯矩控制。

地基土容许承载力表座板最大反力及反应力表构件重量和轮廓尺寸表各类桥型物件数量计算参考表。

贝雷架简介贝雷架也称为“装配式公路钢桥”，原名叫“321”公路钢桥。

是我国的战备公路钢桥。

我国生产的“321”公路钢桥与英国的“贝雷桥”相似，主结构相同，但是尺寸不一样，贝雷桥为英制，“321”公路钢桥为公制。

本工程采用装配式公路钢桥是“321”钢桥，是由中铁七局设计的定型产品（见图4-1），其性能对比见下表4-1。

图4-1 贝雷片构造图表4-1 贝雷架性能指标贝雷架的组成部分：1、桁架桁架(如图)由上、下弦杆、竖杆及斜杆焊接而成,上下弦杆的端部有阴阳接头，接头上有桁架连接销孔。

桁架的弦杆由两根10号槽钢(背靠背)组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的，靠两端的两个孔是跨节间连接用的。

多排桁架作梁或柱使用时，必须用支撑架加固上下两节桁架的接合部。

在下弦杆上，设有4块横梁垫板，其上方有凸榫，用以固定横梁在平面上的位置：在卜弦杆的端部槽钢的腹板上还设有两个椭圆孔，供连接抗风拉杆使用。

桁架竖杆均用8#工宁钢制成，在竖杆靠下弦杆一侧开有一个方孔，它是供横梁夹具固定横梁时使用的。

桁架构件的材料为16Mn，每片桁架重270kg。

2、桁架连接销及保险销桁架连接销供连接相邻两桁架用，形状如图所示。

重量为3kg,在锥度一端有一个插保险销用的小孔。

图4-2 桁架连接销及保险销图4-3 桁架3、加强弦杆主要用来加强桁架弦杆的承载能力材料、断面与桁架上弦杆相同构造与桁架上弦杆比弦杆螺栓孔座板与桁架弦杆上孔的座板高低位置不同外余均如图所示。

图4-4 加强弦杆一根加强弦杆重两根弦杆螺栓与桁架弦杆相连。

4、弦杆螺杆用以加强弦杆与桁架间的连接栓规格杆螺栓M36×18，材质为16Mn,抗剪力为150KN,拉力为80KN。

如图所示图4-5 弦杆螺杆5、桁架螺栓用以上下层桁架的连接，比弦杆螺栓长，它的构造均与弦杆螺栓相同。

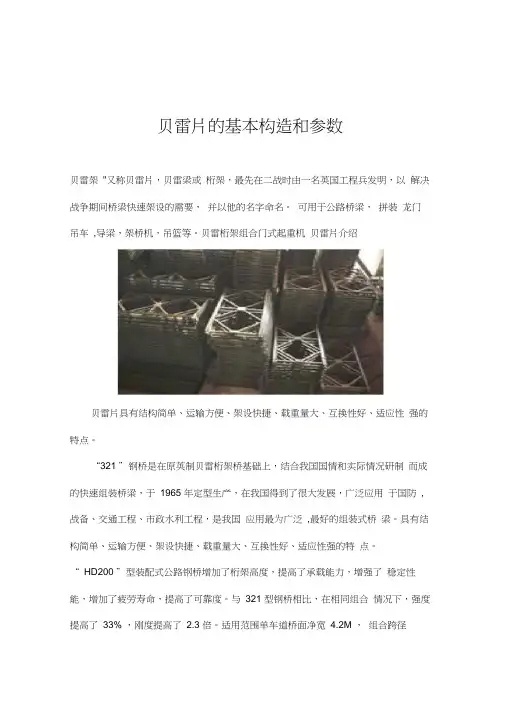

贝雷片的基本构造和参数贝雷架"又称贝雷片，贝雷梁或桁架，最先在二战时由一名英国工程兵发明，以解决战争期间桥梁快速架设的需要，并以他的名字命名。

可用于公路桥梁，拼装龙门吊车,导梁，架桥机，吊篮等。

贝雷桁架组合门式起重机贝雷片介绍贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

“321 ”钢桥是在原英制贝雷桁架桥基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965 年定型生产，在我国得到了很大发展，广泛应用于国防,战备、交通工程、市政水利工程，是我国应用最为广泛,最好的组装式桥梁。

具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

“ HD200 ”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。

与321 型钢桥相比，在相同组合情况下，强度提高了33% ，刚度提高了 2.3 倍。

适用范围单车道桥面净宽 4.2M ，组合跨径9.14-76.2M ，双车道桥面净宽7.4M ，组合跨径9.14-57.91M 。

应用贝雷片可用于公路桥梁,拼装龙门吊车,导梁,架桥机,吊篮等.贝雷桁架组合门式起重机,采用装配式公路钢桥构件拼装龙门架，而且其跨距与立柱高度可调，以适应不同的工作场地，广泛应用于公路、铁路、市政、建筑、水利等建设项目、桥梁施工预制场起吊移运预制构件、桥墩旁运装大梁等现场施工作业。

构造贝雷片由上、下弦杆、竖杆及斜杆焊接而成，上下弦杆的端部有阴阳接头，接头上有杵架连接销孔。

贝雷片的弦杆由两根10 号槽钢（背靠背）组合而成，在下弦杆上，焊有多块带圆孔的钢板，在上、下弦杆内有供与加强弦杆和双层桁架连接的螺栓孔，在上弦杆内还有供连接支撑架用的四个螺栓孔，其中间的两个孔是供双排或多排桁架同节间连接用的。

靠两端的两个孔是跨节间连接用的。

多排贝雷片作梁或柱使用时，必须用支撑架加固上下两节贝雷片的接合部。

课程结业论文指导老师：学生：学号：班级：一、概述钢桥：(gang qiao) steel bridge钢桥指一座桥梁上部结构的主要承重部分用钢材制成。

钢桥的主要优点是：能够实现工业化制造和拼装；上、下部结构可以同时施工，加快了施工进度；钢材匀质、构件轻型，利于悬臂施工；高强度利于跨越很大跨度，节省下部结构的施工时间与费用。

钢桥的主要缺点是：在大气作用下受侵蚀，易生锈，要经常除锈和油漆，养护费用较混凝土桥大；建桥一次性投资成本高。

一般钢材的防锈蚀，需要经常除锈、油漆，费钱费时。

而不需要油漆的耐候钢的表面会形成氧化铁薄膜以抗锈蚀，例如美国的A242及A588号钢，日本的JISG3114等等。

钢桥的分类常见的钢桥结构型式有：梁桥（I型板梁、桁梁、箱梁）拱桥（系杆拱，箱形拱、桁架拱）索桥（悬索桥和斜拉桥）大跨径公路钢桥主要是悬索桥和斜拉桥；铁路钢桥多为桁梁桥和桁架拱桥。

按造桥方法，钢桥可分为：铆接桥(工厂制造和工地拼接均为铆接)栓焊桥(工厂制造为焊接，工地拼接为高强度螺栓连接)全焊桥(工厂制造和工地拼接均为焊接)栓焊桥和全焊桥统称为焊接桥钢桁架桥Steel Truss Beam Bridge s钢桁架是世界上应用广泛最为流行的一种结构。

它具有结构简单、运输方便、架设快速、分解容易等特点，同时具备承载能力大、结构刚性强、疲劳寿命长等优点。

它能根据可选择的桥梁跨径、组合成各种类型和各种用途的临时桥、应急桥和固定桥。

在工程及桥梁施工中利用桁架组装导梁、拱架、塔柱、龙门吊架、架桥机等。

钢箱梁桥Steel box Beam Bridges钢箱形梁是随着高强度钢和焊接技术在桥梁上的应用以及薄壁结构计算理论的发展，于20世纪50年代以来发展起来的。

钢箱形梁在一定跨度范围内比其他类型的梁式桥节省钢材可达10％～20％；抗扭刚度和横向刚度较大；安装、制造及养护较简易，因而采用较多。

钢箱形梁的截面形式有矩形及梯形两类。

箱形梁是闭口的薄壁结构，其应力及应变按薄壁结构理论计算。

“321” 钢桥设计基本参数简介：装配式公路钢桥（简称“321”钢桥）是在原英制贝雷桁架桥的基础上，结合我国国情和实际情况研制而成的快速组装桥梁,材料为16Mn。

“321”钢桥属临时性桥梁结构，钢材的容许应力按基本容许应力提高30%，本桥设计时采用的容许应力按下列确定：16锰钢的拉应力、压应力及弯应力：1.3×210=273 MPa16锰钢的剪应力：1.3×120=156 MPa销子为30铬锰钛，插销为弹簧钢30铬锰钛的拉应力、压应力及弯应力0.85×1300=1105 MPa30铬锰钛的剪应力0.45×1300=585 MPa2、钢梁截面特性（1）、桁架上下弦杆系由各两根10号热轧槽钢背靠背组合而成，腹杆由8号工字钢组成；（2）、“321”钢桥在大多数情况下，最大跨径是由容许弯矩控制，但在个别情况下，是由剪力控制。

桥梁几何特性表（表中数值为半边桥之值，全桥时应乘2）几何特性 W（cm3） I（cm4）结构构造单排单层不加强 3578.5 250497.2加强 7699.1 577434.4双排单层不加强 7157.1 500994.4加强 15398.3 1154868.8三排单层不加强 10735.6 751491.6加强 23097.4 1732303.2双排双层不加强 14817.9 2148588.8加强 30641.7 4596255.2三排双层不加强 22226.8 3222883.2加强 45962.6 6894382.8桁架容许内力表桥型不加强桥梁加强桥梁容许内力单排单层双排单层三排单层双排双层三排双层单排单层双排单层三排单层双排双层三排双层弯矩（KN·M） 788.2 1576.4 2246.4 3265.4 4653.2 1687.5 3375.0 4809.4 6750.0 9618.8剪力（KN） 245.2 490.5 698.9 490.5 698.9 245.2 490.5 698.9 490.5 698.9“321”钢桥弦杆截面积A（cm2）：2×12.74=25.48弦杆惯矩Ix（cm4）：396.6弦杆截面模量Wx（cm3）：79.4自由长度Lp（cm）：75长细比λ= Lp/r ：19纵向弯曲系数φ：0.953弦杆纵向容许受压荷载（KN）：6631、容许内力指的是跨中弯矩和支点剪力；2、桁架销子双剪状态容许剪力550KN（销子直径为49.5mm）；3、弦杆螺栓允许剪力150KN，允许拉力80KN。

贝雷片又称贝雷架,贝雷梁或桁架，于1965年定型生产，几十年来在我国得到了很大发展，广泛应用于国防战备、交通工程、市政水利工程，是我国应用最为广泛的组装式承重构件。

贝雷片具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强、,组合结构系统性好,互换性强,容易组装等特点。

“321”钢桥是在原英制贝雷桁架桥的基础上，结合我国国情和实际情况研制而成的快速组装桥梁，于1965年定型生产，在我国得到了很大发展，广泛应用于国防战备、交通工程、市政水利工程，是我国应用最为广泛的组装式桥梁。

具有结构简单、运输方便、架设快捷、载重量大、互换性好、适应性强的特点。

“HD200”型装配式公路钢桥增加了桁架高度，提高了承载能力，增强了稳定性能，增加了疲劳寿命，提高了可靠度。

与321型钢桥比，在相同组合情况下，强度提高了33%，刚度提高了两到三倍。

适用范围：单车道桥面净宽4.2，组合跨径9.14-76.2M，双车道桥面净宽7.4M，组合跨径9.14-57.91M。

贝雷片可用于公路桥梁,拼装龙门吊车,导梁,架桥机,吊篮等.贝雷桁架组合门式起重机采用装配式公路钢桥构件拼装龙门架，而且其跨距与立柱高度可调，以适应不同的工作场地，广泛应用于公路、铁路、市政、建筑、水利等建设项目、桥梁施工预制场起吊移运预制构件、桥墩旁运装大梁等现场施工作业。

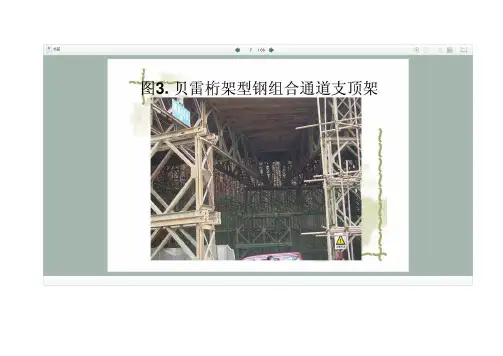

简介：****大厦工程建筑面积 51700m2，主楼 17层裙楼 4层，主楼 1-A～１ -B× 1-6～ 1-8轴间 5—15层为层高 39m的中空大厅。

在施工方案中采用了贝雷架作为该大厅的模板支撑体系。

使用贝雷架模板支撑体系施工方便，速度快，费用节省，并且安全稳定性比较好，在上面满铺脚手板，工人操作安全可靠，消除了高大脚手架失稳、坍塌等安全隐患。

关键词：贝雷架、吊装、高空支护等。

1、贝雷架介绍：国产 1500× 3000型贝雷片为高度 1.5m，单片长度 3.0m的工具式贝雷片，在大跨度、大空间的钢筋混凝土结构施工中，可与扣件式钢管脚手架或碗扣式脚手架联合使用，组成新的模板支撑体系。

装配式公路钢桥（“321钢桥”）“321钢桥”的桥面净宽为3.7m，单车道，主桁可两排或三排并列，除单排外均可双层重叠，桁架的上下弦杆可另设加强弦杆。

桥梁横向两内排桁架的中心距为 4.2m（二内排桁架净距 4.02m+上弦杆宽0.18 m），第二排桁架与内排桁架的中心距为0.45m，第三排桁架与第二排桁架的中心距为0.25m。

两排桁架的中心距为4.2m +0.45m =4.65m（即便桥横向支点中心距）。

16锰钢的拉应力、压应力及弯曲应力：1.3*210=273MPa16锰钢的剪应力：1.3*120=156MPa30鉻锰钛的拉应力、压应力和弯曲应力：0.85*1300=1105MPa30鉻锰钛的剪应力：0.45*1300=585MPa2．1主体结构与桥面系1）桁架2）销子与保险插销3）加强弦杆4）横梁5）纵梁6）桥面板、护轮木和护木螺栓荷载、跨经与桥梁组合配置表1、表中S，S表示单排单层；D，S表示双排单层；T，S表示三排放单层；D，D表示双排双层；T，D表示三排双层。

2、在S，S；D，S；T，S；D，D和T，D之后加R，则表示它们的加强型即有加强弦杆。

各类组合桥梁每节重量表（KN）（木桥面）各类组合桥梁每节重量表（KN）（钢桥面）桥梁几何特性表桁架容许内力表（例：3578.5*210/1000=751.15KN.m）桁架桥内力表注：1、表中的弯矩和剪力值（按木桥面板计算），是该种荷载，该种组合形式桥梁最大跨径值。

2、各种荷载等级和组合形式下的最大跨径，是由容许弯矩和容许剪力决定的，在大多情况下，最大跨径是由容许弯矩控制。

地基土容许承载力表座板最大反力及反应力表构件重量和轮廓尺寸表各类桥型物件数量计算参考表。

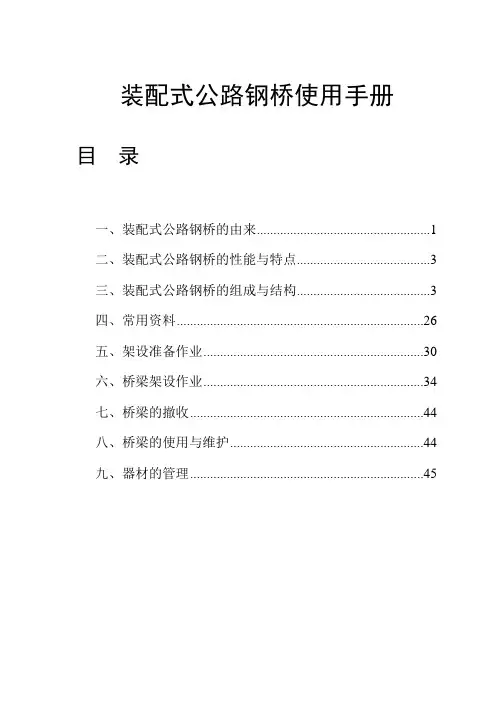

321装配式公路钢桥说明目录1 装配式公路钢桥的性能与特点 (1)2 装配式公路钢桥的组成与结构 (1)4 常用资料 ........................................................................................................5 架设准备作业 ................................................................................................6 桥梁架设作业 ................................................................................................7 桥梁的撤收 ....................................................................................................8 桥梁的使用与维护........................................................................................9 器材的储存管理............................................................................................1 装配式公路钢桥的性能与特点321装配式公路钢桥为中穿下承式桁架桥。

主桁由桁架用销子连接而成。

其构件轻巧简单、互换性好、拆装方便、架设速度较快、适应性强；主要用于架设单跨临时性桥梁，保障履带式荷载500千牛、轮胎式荷载300千牛（轴压力130千牛）以下的各种车辆通过江河、断桥、沟谷等障碍。

“321”钢桥制造与检验规范一、材料1、“321”钢桥所使用的钢材，必须按图纸要求的材质、规格定货。

每批进厂的钢材，必须有生产厂的产品质量证明书，以验证其化学成分和机械性能是否符合国标（GB）的规定。

对无出厂证明书的钢材，必须按国标《钢的力学及工艺性能试验取样规定》（GB2975-82）和国标《钢的化学性能分析用试样采取法》（GB222-84）的规定取样，进行机械性能试验和化学分析，证明符合国标标准时，方可采用。

2、钢材进厂后要妥善保管，最好放置在一定高度的平台上，防止发生变形。

各种不同牌号和材质的钢料，应分开堆放，并注以便于识别的鲜明标记。

应保持钢料的清洁，尽量避免雨水、污泥侵蚀，以及涂料、油类等粘污腐蚀。

3、严禁具有锐弯、锐扭、裂纹、脱层、夹灰和严重锈蚀的钢材投入生产。

4、16锰钢的焊接，必须采用碱性低氢型焊条，尽量采用CO2气体保护焊。

每批进厂的焊条和焊丝，必须有生产厂的质量证明书。

没有出厂质量证明书的焊条和焊丝，必须进行试验，证明其符合国标（GB）的有关规定后，方可允许使用。

5、在进行各种焊接时，均不得使用受潮的、涂料碎裂的、牌号不明的焊条和焊丝。

二、加工1、放样与号料（1）放样应根据设计图和施工图，在平整的工作平台上绘制与实物同样大小的图，然后根据该图制作样板、样杆和样条。

样板、样杆和样条制作的允许偏差应符合附表中的规定。

附表样板、样杆和样条制作的允许偏差(mm)（2）放样和号料时，应根据工艺要求考虑焊接收缩余量和个部件的切割、刨边和铣平等加工余量。

这些余量，均应在制作样板、样杆和样条时考虑。

（3）采用胎膜和其他卡具对“321”钢桥进行加工时，胎膜和卡具的公差均应按施工图中的公差提高一级来制作。

（4）号料前应检查钢料的牌号、规格、质量以及样板和样杆的编号、尺寸等，确认无误而且合格后，方可号料。

（5）号料所划的切割线必须准确清晰。

号料尺寸允许偏差：±0.3mm。

（6）发现钢料不平直、锈蚀、油污等脏物，影响号料和切割质量时，应矫正清理后在号料。

贝雷片力学参数
贝雷架可以是国产或进口，国产贝雷架也称为321钢桥，其基本组成单元是贝雷片，见图 1 。

贝雷片由上下弦杆、竖杆及斜杆焊接而成，上下弦杆分别为双[10槽钢，斜杆和竖杆为I8工字钢，桁架构件材料为16Mn，每片桁架重2.7kN,单位长重量为0.9kN/m。

上下弦杆的一端为阴头，另一端为阳头，统称为接头，见图2；阴阳头都有销栓孔，两节贝雷片连接时，将一节的阳头插入另一节的阴头内，对准销子孔，插上销子即可。

上、下弦杆内有螺栓孔，通过螺栓来拼组加强弦杆或双层贝雷片，图3为加强弦杆的螺栓图。

(a) (b)
图 1 贝雷片构造(尺寸单位：mm)，（a）贝雷片三维图，(b) 贝雷片三视图
图2 接头
图3 加强弦杆螺栓（单位：mm）
贝雷片的基本力学特性见表1、2。

表1 贝雷梁单元杆件力学性能
表2 材料、屈服强度及容许应力（MPa）
表3 相当梁模型时贝雷架几何特性
表4 相当梁模型时贝雷架容许内力表。
