射频识别技术基础知识

一、RFID基础知识RFID是无线射频识别技术的英文(Radio Frequency Identification)的缩写，无线射频识别技术是20世纪90年代开始兴起并逐渐走向成熟的一种自动识别技术，无线射频识别技术是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。

与目前广泛使用的自动识别技术例如摄像、条码、磁卡、IC卡等相比，无线射频识别技术具有很多突出的优点：第一，非接触操作，长距离识别（几厘米至几十米），因此完成识别工作时无须人工干预，应用便利；第二，无机械磨损，寿命长，并可工作于各种油渍、灰尘污染等恶劣的环境；第三，可识别高速运动物体并可同时识别多个电子标签；第四，读写器具有不直接对最终用户开放的物理接口，保证其自身的安全性；第五，数据安全方面除电子标签的密码保护外，数据部分可用一些算法实现安全管理；第六，读写器与标签之间存在相互认证的过程，实现安全通信和存储。

目前，RFID技术在工业自动化、物体跟踪、交通运输控制管理、防伪和军事用途方面已经有着广泛的应用。

RFID系统由三部分组成：电子标签（Tag）：由耦合元件及芯片组成，且每个电子标签具有全球唯一的识别号（ID），无法修改、无法仿造，这样提供了安全性。

电子标签附着在物体上标识目标对象。

电子标签中一般保存有约定格式的电子数据，在实际应用中，电子标签附着在待识别物体的表面。

天线（Antenna）在标签和阅读器间传递射频信号，即标签的数据信息。

阅读器（Reader）读取（或写入）电子标签信息的设备，可设计为手持式或固定式。

阅读器可无接触地读取并识别电子标签中所保存的电子数据，从而达到自动识别物体的目的。

通常阅读器与计算机相连，所读取的标签信息被传送到计算机上，进行下一步处理。

RFID特征(一) 数据的读写（Read Write）机能：只要通过RFID Reader即可不需接触，直接读取信息至数据库内，且可一次处理多个标签，并可以将物流处理的状态写入标签，供下一阶段物流处理用。

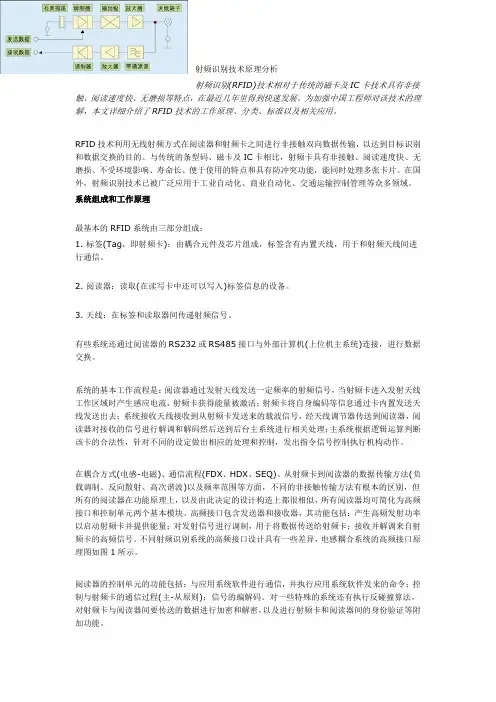

射频识别技术原理分析射频识别(RFID)技术相对于传统的磁卡及IC卡技术具有非接触、阅读速度快、无磨损等特点，在最近几年里得到快速发展。

为加强中国工程师对该技术的理解，本文详细介绍了RFID技术的工作原理、分类、标准以及相关应用。

RFID技术利用无线射频方式在阅读器和射频卡之间进行非接触双向数据传输，以达到目标识别和数据交换的目的。

与传统的条型码、磁卡及IC卡相比，射频卡具有非接触、阅读速度快、无磨损、不受环境影响、寿命长、便于使用的特点和具有防冲突功能，能同时处理多张卡片。

在国外，射频识别技术已被广泛应用于工业自动化、商业自动化、交通运输控制管理等众多领域。

系统组成和工作原理最基本的RFID系统由三部分组成：1. 标签(Tag，即射频卡)：由耦合元件及芯片组成，标签含有内置天线，用于和射频天线间进行通信。

2. 阅读器：读取(在读写卡中还可以写入)标签信息的设备。

3. 天线：在标签和读取器间传递射频信号。

有些系统还通过阅读器的RS232或RS485接口与外部计算机(上位机主系统)连接，进行数据交换。

系统的基本工作流程是：阅读器通过发射天线发送一定频率的射频信号，当射频卡进入发射天线工作区域时产生感应电流，射频卡获得能量被激活；射频卡将自身编码等信息通过卡内置发送天线发送出去；系统接收天线接收到从射频卡发送来的载波信号，经天线调节器传送到阅读器，阅读器对接收的信号进行解调和解码然后送到后台主系统进行相关处理；主系统根据逻辑运算判断该卡的合法性，针对不同的设定做出相应的处理和控制，发出指令信号控制执行机构动作。

在耦合方式(电感-电磁)、通信流程(FDX、HDX、SEQ)、从射频卡到阅读器的数据传输方法(负载调制、反向散射、高次谐波)以及频率范围等方面，不同的非接触传输方法有根本的区别，但所有的阅读器在功能原理上，以及由此决定的设计构造上都很相似，所有阅读器均可简化为高频接口和控制单元两个基本模块。

高频接口包含发送器和接收器，其功能包括：产生高频发射功率以启动射频卡并提供能量；对发射信号进行调制，用于将数据传送给射频卡；接收并解调来自射频卡的高频信号。

《射频识别技术》教案《射频识别技术》教案第1章 RFID 案例介绍案例之一－沃尔玛的“新式武器”2003年6月19日，在美国芝加哥召开的“零售业系统展览会”上，沃尔玛宣布将采用RFID 的技术以最终取代目前广泛使用的条形码，成为第一个公布正式采用该技术时间表的企业。

如果供应商们在2008年还达不到这一要求，就可能失去为沃尔玛供货的资格，而沃尔玛的供应商大约有70％来自于中国.能坐上零售业的头把交椅，沃尔玛的成功宝典上写满了有关搭建高效物流体系的密技,以保证竞争中的成本优势。

可以看出,所有技术无一例外地都是围绕着改善供应链与物流管理这个核心竞争能力展开的.作为沃尔玛历史上最年轻的CIO 凯文·特纳,曾说服了公司创始人山姆·沃顿建立了全球最大的移动计算网络,并推动沃尔玛引进电子标签。

如果RFID 计划实施成功，沃尔玛闻名于世的供应链管理将又朝前领先一大步.一方面，可以即时获得准确的信息流，完善物流过程中的监控，减少物流过程中不必要的环节及损失,降低在供应链各个环节上的安全存货量和运营资本；另一方面，通过对最终销售实现的监控，把消费者的消费偏好及时地报告出来,以帮助沃尔玛调整优化商品结构，进而获得更高的顾客满意度和忠诚度. ALE JBoss Server DB (disk)ECSpecValidator ReportGeneratorECSpecInstanceTimerDB (memory)ReaderAdaptor ReaderReaderAdaptor Reader CUHK Reader Controller /w integrated ReaderAdaptor ALEService NotifierReaderManagerJDBC ALEClient R M I /J R M PR M I /J R M P R M I /J R M P S O A P H T T P /T C P JDBCCUHKReaderRS232Subscriber成功案例之二－铁道部的调度利器我国铁路的车辆调度系统是应用RFID 最成功的案例。

R F I D基础知识大全入门必读文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]目录RFID基础知识1．什么是RFIDRFID是Radio Frequency Identification的缩写，即射频识别。

常称为感应式电子晶片或近接卡、感应卡、非接触卡、电子标签、电子条码，等等。

一套完整 RFID系统由 Reader 与 Transponder 两部份组成 ,其动作原理为由 Reader 发射一特定频率之无限电波能量给Transponder,用以驱动Transponder电路将内部之ID Code送出，此时Reader便接收此ID Code。

Transponder的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制，安全性高、长寿命。

RFID的应用非常广泛，目前典型应用有动物晶片、汽车晶片防盗器、门禁管制、停车场管制、生产线自动化、物料管理。

RFID标签有两种：有源标签和无源标签。

以下是电子标签内部结构:芯片+天线与RFID系统组成示意图2．什么是电子标签电子标签即为 RFID 有的称射频标签、射频识别。

它是一种非接触式的自动识别技术，通过射频信号识别目标对象并获取相关数据，识别工作无须人工干预，作为条形码的无线版本，RFID技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点。

2．什么是RFID技术RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。

RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。

短距离射频产品不怕油渍、灰尘污染等恶劣的环境，可在这样的环境中替代条码，例如用在工厂的流水线上跟踪物体。

长距射频产品多用于交通上，识别距离可达几十米，如自动收费或识别车辆身份等。

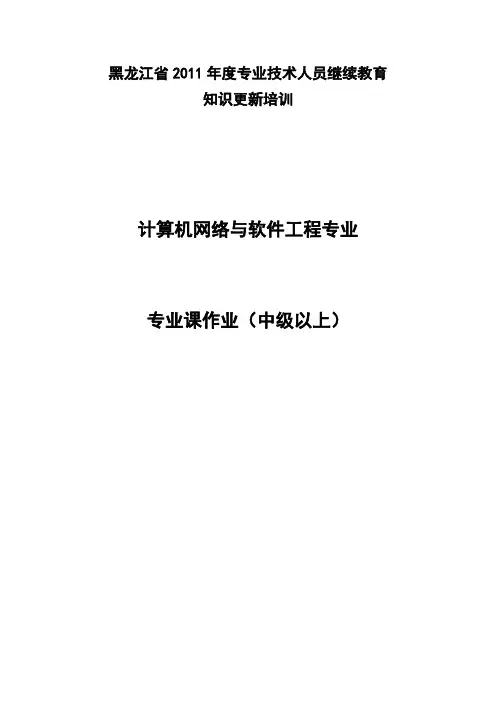

黑龙江省2011年度专业技术人员继续教育知识更新培训计算机网络与软件工程专业专业课作业（中级以上）5、什么是射频识别技术? 请说明它的工作原理.射频技术是利用无线电波对记录媒体进行读写。

射频识别的距离可达几十厘米至几米，且根据读写的方式，可以输入数千字节的信息，同时，还具有极高的保密性。

射频识别技术适用的领域物料跟踪、运载工具和货架识别等要求非接触数据采集和交换的场合，要求频繁改变数据内容的场合尤为适用。

HkW安规与电磁兼容网。

射频技术也简称RFID,RFID是英文radio frequency identification”的缩写，叫做射频识别技术，简称射频技术。

RFID工作原理其中，电子标签又称为射频标签、应答器、数据载体；阅读器又称为读出装置，扫描器、通讯器、读写器(取决于电子标签是否可以无线改写数据)。

电子标签与阅读器之间通过耦合元件实现射频信号的空间(无接触)耦合、在耦合通道内，根据时序关系，实现能量的传递、数据的交换。

生在阅读器和电子标签之间的射频信号的耦合类型有两种。

(1)电感耦合。

变压器模型，通过空间高频交变磁场实现耦合，依据的是电磁感应定律。

(2) 电磁反向散射耦合：雷达原理模型，发射出去的电磁波，碰到目标后反射，同时携带回目标信息，依据的是电磁波的空间传播规律。

电感耦合方式一般适合于中、低频工作的近距离射频识别系统。

典型的工作频率有：125kHz、225kHz和13．56MHz。

识别作用距离小于1m，典型作用距离为10～20cra。

电磁反向散射耦合方式一般适合于高频、微波工作的远距离射频识别系统。

典型的工作频率有：433MHz，915MHz，2．45GHz，5．8GHz。

识别作用距离大于1m，典型作用距离为3—l0m6、请画图说明RFID应答器原理机的组成结构。

RFID应答器原理机：7、请分别画图说明RFID的发射部分和接收部分的工作流程。

RFID的发射部分：RFID的接收部分：8、举例介绍物联网的应用（1）、智能家居（2）、智能医疗（3）、智能城市（4）、智能环保（5）、智能交通（6）、智能农业9、目前物联网发展中存在哪些问题？1、知识产权在物联网技术发展产品化的过程中，我国一直缺乏一些关键技术的掌握，所以产品档次上不去，价格下不来。

l《RFID原理及应用》教案《RFID原理及应用》教案第1章 RFID 案例介绍案例之一－沃尔玛的“新式武器”2003年6月19日，在美国芝加哥召开的“零售业系统展览会”上，沃尔玛宣布将采用RFID 的技术以最终取代目前广泛使用的条形码，成为第一个公布正式采用该技术时间表的企业。

如果供应商们在2008年还达不到这一要求，就可能失去为沃尔玛供货的资格，而沃尔玛的供应商大约有70％来自于中国。

能坐上零售业的头把交椅，沃尔玛的成功宝典上写满了有关搭建高效物流体系的密技，以保证竞争中的成本优势。

可以看出，所有技术无一例外地都是围绕着改善供应链与物流管理这个核心竞争能力展开的。

作为沃尔玛历史上最年轻的CIO 凯文·特纳，曾说服了公司创始人山姆·沃顿建立了全球最大的移动计算网络，并推动沃尔玛引进电子标签。

如果RFID 计划实施成功，沃尔玛闻名于世的供应链管理将又朝前领先一大步。

一方面，可以即时获得准确的信息流，完善物流过程中的监控，减少物流过程中不必要的环节及损失，降低在供应链各个环节上的安全存货量和运营资本；另一方面，通过对最终销售实现的监控，把消费者的消费偏好及时地报告出来，以帮助沃尔玛调整优化商品结构，进而获得更高的顾客满意度和忠诚度。

ALE JBoss Server DB (disk)ECSpecValidator ReportGeneratorECSpecInstanceTimerDB (memory)ReaderAdaptor ReaderReaderAdaptor Reader CUHK Reader Controller /w integrated ReaderAdaptor ALEService NotifierReaderManagerJDBC ALEClient R M I /J R M PR M I /J R M P R M I /J R M P S O A P H T T P /T C P JDBCCUHKReaderRS232Subscriber成功案例之二－铁道部的调度利器我国铁路的车辆调度系统是应用RFID 最成功的案例。

RFID基础知识与典型应用一、何为RFID？在20世纪中，无线电技术的理论与应用研究是科学技术发展最重要的成就之一.1948年哈里.斯托克曼发表的“利用反射功率的通讯”奠定了射频识别RFID的理论基础。

经过数十年的发展，如今，RFID技术理论日趋成熟,产品种类也越来越丰富.从概念上来说,RFID(Radio Frequency Identification，射频识别）技术是一种非接触式的自动识别技术，通过射频信号自动识别目标对象并获取相关的数据信息。

利用射频方式进行非接触双向通信，达到识别目的并交换数据。

RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。

1、RFID组成RFID领域应用最为广泛的一个标准是EPC标准，它将RFID系统分成了四个层次,包括物理层、中间层、网络层和应用层。

物理层是整个系统的物理环境构造，包括标签、天线、读写器、传感器、仪器仪表等硬件设备.中间层是信息采集的中间件和应用程序接口,负责对读卡器所采集到的标签中的信息进行简单的预处理，然后将信息传送到网络层或应用层的数据接口。

网络层是系统内部以及系统间的数据联系纽带,各种信息在其上交互传递。

应用层则是EPC后端软件及企业应用系统。

在明晰的系统层次上，EPC标准还统一了数据的报文格式,并规范了输出传输流程。

这样，RFID系统的部署就会变的严谨有序。

通常我们所说的RFID产品处于物理层，其最基本的组成部分包括：◆射频标签（或称射频卡、应答器等）射频标签也可称作射频卡，它由耦合元件及芯片组成，含有物品唯一的标识体系，包含著一系列的数据和信息，比如产地，日期代码和其他关键的信息等，这些信息储存在一个小的硅片中，利用阅读器，可以及时方便的了解精确的信息。

射频标签能储存从512字节到4兆不等的数据，由系统的应用和相应的标准决定，射频标签具有体积小、容量大、寿命长、可重复使用等特点，支持快速读写、非可视识别、移动识别、多目标识别、定位及长期跟踪管理等。

射频基础知识单选题100道及答案一、射频基本概念1. 射频通常指的是频率范围在（）的电磁波。

A. 3Hz - 30kHzB. 30kHz - 300kHzC. 300kHz - 3MHzD. 3MHz - 300GHz答案：D2. 以下哪个单位通常用于表示射频功率？A. 伏特（V）B. 安培（A）C. 瓦特（W）D. 欧姆（Ω）答案：C3. 射频信号在自由空间中的传播速度大约是（）。

A. 3×10⁵千米/秒B. 3×10⁶米/秒C. 3×10⁷米/秒D. 3×10⁸米/秒答案：D4. 射频信号的波长与频率的关系是（）。

A. 波长=频率/光速B. 波长=光速×频率C. 波长=光速/频率D. 波长=频率×光速答案：C5. 射频信号的极化方式不包括（）。

A. 水平极化B. 垂直极化C. 圆极化D. 三角极化答案：D二、射频电路元件6. 以下哪种元件主要用于储存电场能量？A. 电感B. 电容C. 电阻D. 二极管答案：B7. 一个理想电容在射频电路中的阻抗随着频率的增加而（）。

A. 增加B. 减少C. 不变D. 先增加后减少答案：B8. 电感在射频电路中的主要作用是（）。

A. 阻碍交流，通过直流B. 阻碍直流，通过交流C. 储存磁场能量D. 储存电场能量答案：C9. 电阻在射频电路中的作用主要是（）。

A. 分压和分流B. 储能C. 滤波D. 放大答案：A10. 二极管在射频电路中的主要作用不包括（）。

A. 整流B. 检波C. 放大D. 开关答案：C三、射频传输线11. 常见的射频传输线有（）。

A. 同轴电缆、双绞线、光纤B. 同轴电缆、微带线、波导C. 双绞线、光纤、波导D. 微带线、双绞线、光纤答案：B12. 同轴电缆的主要特点是（）。

A. 损耗小、带宽大B. 成本低、易安装C. 抗干扰能力强D. 以上都是答案：D13. 微带线主要用于（）。

射频基本知识目录1. 射频概述 (2)1.1 射频定义与特点 (3)1.2 射频应用领域 (4)1.3 射频技术发展历史 (5)2. 射频信号及其特性 (6)2.1 电磁波与射频波 (7)2.2 频率范围与波长 (8)2.3 电磁波的时域和频域特性 (9)2.4 功率测量与单位 (10)2.5 幅度调制与相位调制 (12)3. 射频电路 (13)3.1 阻抗与反射系数 (14)3.2 匹配电路 (15)3.3 功率放大器 (16)3.4 滤波器与调谐电路 (17)3.5 衰减器与分频器 (19)4. 射频设备与系统 (20)4.1 信号源与检测器 (22)4.2 无线传输系统 (23)4.3 通信系统 (24)4.4 雷达系统 (25)4.5 测试与测量设备 (26)5. 射频技术应用案例 (28)5.1 5G 通信技术 (29)5.2 物联网应用 (30)6. 射频技术未来发展趋势 (31)1. 射频概述射频（Radio Frequency，简称RF）通信技术是现代通信的重要组成部分，它涉及无线电波的传输。

射频技术是通过发射机和接收机之间的无线电波来传输信号的，这些信号用于各种通信应用，如无线广播、移动通信系统、卫星通信和无线网络等。

在射频领域中，电磁波被用来承载信息，从简单的调幅（AM）广播到复杂的数字广播以及移动电话网络的高速数据传输，射频技术无处不在。

射频信号的特征可以从它们的波长和频率来描述，通常情况下，射频波的波长介于几厘米到几米之间，对应的频率范围从大约30 kHz 到300 GHz。

这个宽度频段使得射频技术可以涵盖从低频的无线电广播到高频的微波和无线宽带通信等多个应用领域。

射频系统通常包括调制和解调两个关键步骤，调制是将低频基带信号转换成高频的射频信号，使得信号可以通过无线电波传播。

这个过程涉及将基带信号的特性（如幅度和频率）嵌入到一个更高的射频载波上。

解调则在接收端进行，是将射频信号转换回可识别的低频信号，以便于进一步处理。

射频识别(RFID)技术-教案简介射频识别(RFID)技术是一种非接触式的自动识别技术，被广泛应用于物流、零售、医疗、金融、军事等领域。

本教学文稿将重点介绍RFID技术的原理、应用和实际项目案例等方面的知识。

教学目标1.了解RFID技术的基本原理和工作方式2.掌握RFID标签的组成和工作原理3.熟悉RFID技术在实际项目中的应用场景和方案4.能够理解RFID技术在物流、零售等行业的重要性以及发展趋势教学内容RFID技术的原理和工作方式RFID技术是利用射频信号实现非接触式识别的技术。

它由RFID模块、射频天线、RFID标签和读写器组成。

RFID标签中主要有天线、芯片和封装材料三个部分。

当RFID标签靠近读写器时，从读写器的射频波中得到能量，同时将芯片内的信息反馈给读写器。

RFID技术主要分为低频（125KHz）、高频（13.56MHz）和超高频（915MHz）三种工作频率。

其中，低频和高频主要用于物资管理和门禁管理；超高频则用于物流、零售、医疗等领域。

RFID标签的组成和工作原理RFID标签是射频电路和自适应环境感知技术的应用，通过射频信号无线传输实现物品的追踪和管理。

RFID标签主要由天线、芯片和外壳三个部分组成。

天线和芯片分别负责标签的接收和处理，而外壳主要是保护标签不受外界干扰。

RFID标签工作原理是：当RFID读写器发射射频信号时，携带能量到达RFID标签，在标签内部的芯片中存储的数据就会被读出来并反馈给读写器。

而且这个过程是无需物理接触的，就可以轻松完成。

RFID技术在实际项目中的应用RFID技术在现实的生活中也是广泛应用的，在物流追踪方面，可以利用RFID标签来追踪货物的位置和状态，避免货物异常发生并且在时间上进行管理；零售行业中，可以通过RFID标签对货物进行库存管理、货品溯源以及防止假冒伪劣产品的出现；医疗领域中，通过RFID技术对药品管理，可以提高效率，减少错误发生的概率。

RFID技术在物流、零售等行业的重要性以及发展趋势RFID技术是现代物流、零售等领域的必备技术，对于提高工作效率，减少人工成本，防止假冒伪劣产品的出现，具有非常重要的作用。

RFID基础知识1．什么是RFIDRFID是Radio Frequency Identification的缩写，即射频识别。

常称为感应式电子晶片或近接卡、感应卡、非接触卡、电子标签、电子条码，等等。

一套完整RFID系统由Reader 与Transponder 两部份组成,其动作原理为由Reader 发射一特定频率之无限电波能量给Transponder,用以驱动Transponder电路将內部之ID Code送出，此时Reader便接收此ID Code。

Transponder的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制，安全性高、长寿命。

RFID的应用非常广泛，目前典型应用有动物晶片、汽车晶片防盜器、门禁管制、停车场管制、生产线自动化、物料管理。

RFID标签有两种：有源标签和无源标签。

以下是电子标签内部结构:芯片+天线与RFID系统组成示意图2．什么是电子标签电子标签即为RFID 有的称射频标签、射频识别。

它是一种非接触式的自动识别技术，通过射频信号识别目标对象并获取相关数据，识别工作无须人工干预，作为条形码的无线版本，RFID技术具有条形码所不具备的防水、防磁、耐高温、使用寿命长、读取距离大、标签上数据可以加密、存储数据容量更大、存储信息更改自如等优点。

2．什么是RFID技术？RFID射频识别是一种非接触式的自动识别技术，它通过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于各种恶劣环境。

RFID技术可识别高速运动物体并可同时识别多个标签，操作快捷方便。

短距离射频产品不怕油渍、灰尘污染等恶劣的环境，可在这样的环境中替代条码，例如用在工厂的流水线上跟踪物体。

长距射频产品多用于交通上，识别距离可达几十米，如自动收费或识别车辆身份等。

4.什么是RFID解决方案RFID解决方案是RFID技术供应商针对行业发展特点制定的RFID应用方案，可根据不同企业的实际要求“量身定做”。

Rfid技术基础知识摘要自2004年起，全球范围内掀起了一场无线射频识别技术（RFID）的热潮，包括沃尔玛、宝洁、波音公司在内的商业巨头无不积极推动RFID在制造、物流、零售、交通等行业的应用。

RFID技术及其应用正处于迅速上升的时期，被业界公认为是本世纪最具潜力的技术之一，它的发展和应用推广将是自动识别行业的一场技术革命。

而RFID在交通物流行业的应用更是为通信技术提供了一个崭新的舞台，将成为未来电信业有潜力的利润增长点之一。

射频识别技术（Radio Frequency Identification，缩写RFID），射频识别技术是20世纪90年代开始兴起的一种自动识别技术，射频识别技术是一项利用射频信号通过空间耦合(交变磁场或电磁场)实现无接触信息传递并通过所传递的信息达到识别目的的技术。

从信息传递的基本原理来说，射频识别技术在低频段基于变压器耦合模型(初级与次级之间的能量传递及信号传递)，在高频段基于雷达探测目标的空间耦合模型(雷达发射电磁波信号碰到目标后携带目标信息返回雷达接收机)。

1948年哈里斯托克曼发表的“利用反射功率的通信”奠定了射频识别射频识别技术的理论基础。

射频识别技术的发展可按十年期划分如下：1940-1950年：雷达的改进和应用催生了射频识别技术，1948年奠定了射频识别技术的理论基础。

1950-1960年：早期射频识别技术的探索阶段，主要处于实验室实验研究。

1960-1970年：射频识别技术的理论得到了发展，开始了一些应用尝试。

1970-1980年：射频识别技术与产品研发处于一个大发展时期，各种射频识别技术测试得到加速。

出现了一些最早的射频识别应用。

1980-1990年：射频识别技术及产品进入商业应用阶段，各种规模应用开始出现。

1990-2000年：射频识别技术标准化问题日趋得到重视，射频识别产品得到广泛采用，射频识别产品逐渐成为人们生活中的一部分。

2000年后：标准化问题日趋为人们所重视，射频识别产品种类更加丰富，有源电子标签、无源电子标签及半无源电子标签均得到发展，电子标签成本不断降低，规模应用行业扩大。
