工程名称：务川自治县人民医院住院综合大楼编号：致：国龙项目管理咨询（监理单位）根据合同要求，我们已完成务川自治县人民医院住院综合大楼工程，1～14轴交H~A轴一楼层填充墙各轴线的的施工放样，工作清单如下，请予查验。

附件：测量及放样资料。

承包单位（章）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿项目经理＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿日期＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿工程或部位名称放样容备注1~14轴交H~A轴（一层）轴线放样平面图及复测情况附后监理工程师审查意见：检验合格□纠正差错合格□纠正差错后再报□项目监理机构＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿总/专业监理工程师＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿日期＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿本表一式三份，建设单位、施工单位、监理单位各留一份。

工程名称：务川自治县人民医院住院综合大楼编号：致：国龙项目管理咨询（监理单位）根据合同要求，我们已完成务川自治县人民医院住院综合大楼工程，1～14轴交H~A轴二楼层填充墙各轴线的的施工放样，工作清单如下，请予查验。

附件：测量及放样资料。

承包单位（章）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿项目经理＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿日期＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿工程或部位名称放样容备注1~14轴交H~A轴（二层）轴线放样平面图及复测情况附后监理工程师审查意见：检验合格□纠正差错合格□纠正差错后再报□项目监理机构＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿总/专业监理工程师＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿日期＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿本表一式三份，建设单位、施工单位、监理单位各留一份。

工程名称：务川自治县人民医院住院综合大楼编号：致：国龙项目管理咨询（监理单位）根据合同要求，我们已完成务川自治县人民医院住院综合大楼工程，1～14轴交H~A轴三楼层填充墙各轴线的的施工放样，工作清单如下，请予查验。

附件：测量及放样资料。

承包单位（章）＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿项目经理＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿日期＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿工程或部位名称放样容备注1~14轴交H~A轴（三层）轴线放样平面图及复测情况附后监理工程师审查意见：检验合格□纠正差错合格□纠正差错后再报□项目监理机构＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿总/专业监理工程师＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿日期＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿本表一式三份，建设单位、施工单位、监理单位各留一份。

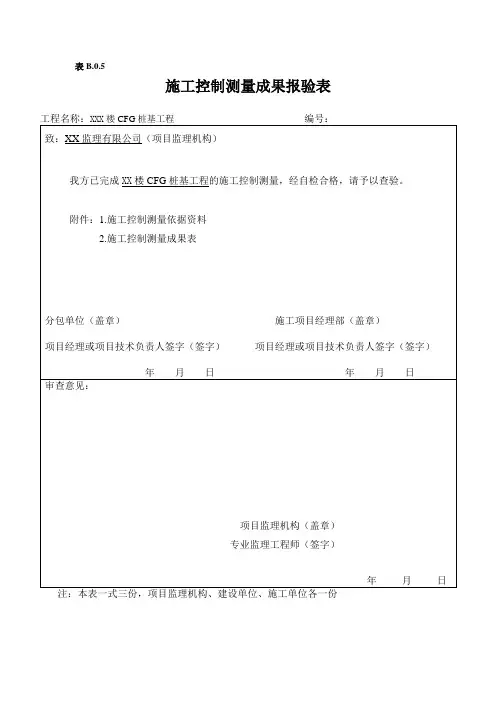

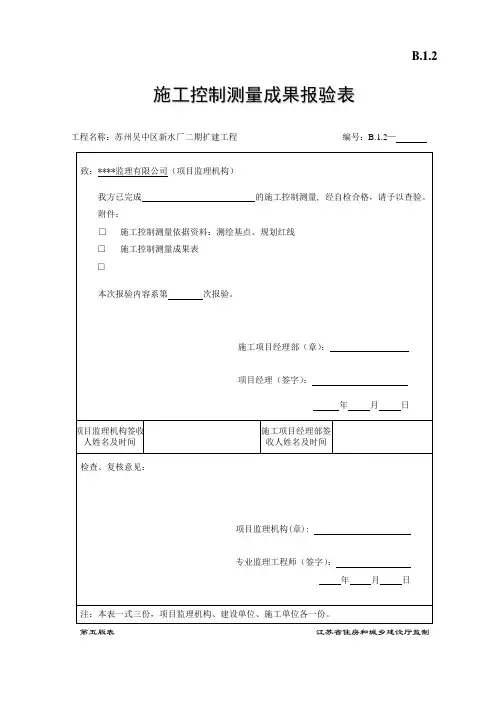

表B.0.5施工控制测量成果报验表工程名称：XXX楼CFG桩基工程编号：致：XX监理有限公司（项目监理机构）我方已完成XX楼CFG桩基工程的施工控制测量，经自检合格，请予以查验。

附件：1.施工控制测量依据资料2.施工控制测量成果表分包单位（盖章）施工项目经理部（盖章）项目经理或项目技术负责人签字（签字）项目经理或项目技术负责人签字（签字）年月日年月日审查意见：项目监理机构（盖章）专业监理工程师（签字）年月日注：本表一式三份，项目监理机构、建设单位、施工单位各一份工程名称XX楼定位依据甲方提供的轴线及控制点使用仪器GPS 控制方法平面测量工程草图：1、根据甲方提供的控制点和桩基工程施工图纸利用GPS进行测量放线。

2、根据桩基工程施工图纸利用GPS得出四个轴线坐标点，依据现坐标点与桩基施工图纸进行桩位放样。

3、严格按照测量规范要求，满足放样精度，复核测量结果，偏差在允许范围内。

施工单位主测者：（章）年月日监理（建设）单位复核人：（章）年月日工程名称XX楼定位依据甲方提供的高程点使用仪器GPS 控制方法往返测量法工程草图：根据设计图纸中的标高±0.000相对于绝对高程80.35m的说明及甲方提供的基准点，使用GPS，实测XX楼CFG桩基工程场地标高，我们选平均点作为计算钻孔深度的依据，经测量，最大钻孔深度见下表：桩基数据计算一览表类型场地平均点标高（m）设计桩顶标高（m）空桩长度（m）设计有效桩长（m）钻孔深度（m）备注应钻深度（m）桩1 -2.75 -7.91 5.16 22 27.16 桩2 -2.75 -8.91 6.16 22 28.16 桩3 -2.75 -9.71 6.96 22 28.96 桩4 -2.75 -10.91 8.16 22 30.16施工单位主测者：（章）年月日监理（建设）单位复核人：（章）年月日。

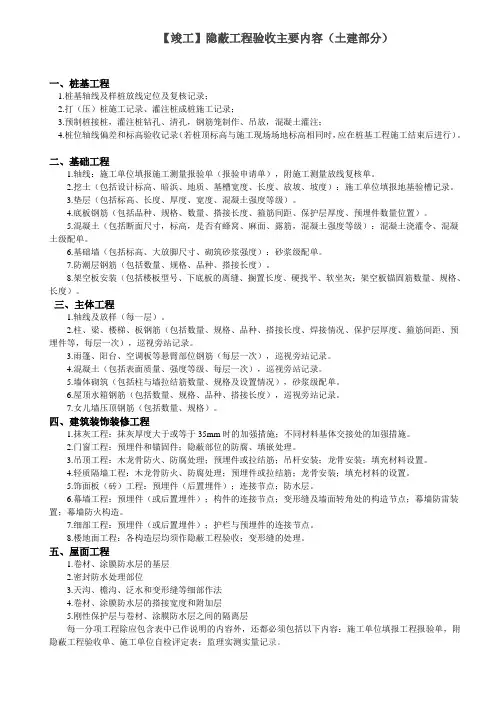

【竣工】隐蔽工程验收主要内容（土建部分）一、桩基工程1.桩基轴线及样桩放线定位及复核记录；2.打（压）桩施工记录、灌注桩成桩施工记录；3.预制桩接桩，灌注桩钻孔、清孔，钢筋笼制作、吊放，混凝土灌注；4.桩位轴线偏差和标高验收记录（若桩顶标高与施工现场场地标高相同时，应在桩基工程施工结束后进行）。

二、基础工程1.轴线：施工单位填报施工测量报验单（报验申请单），附施工测量放线复核单。

2.挖土（包括设计标高、暗浜、地质、基槽宽度、长度、放坡、坡度）：施工单位填报地基验槽记录。

3.垫层（包括标高、长度、厚度、宽度、混凝土强度等级）。

4.底板钢筋（包括品种、规格、数量、搭接长度、箍筋间距、保护层厚度、预埋件数量位置）。

5.混凝土（包括断面尺寸，标高，是否有蜂窝、麻面、露筋，混凝土强度等级）：混凝土浇灌令、混凝土级配单。

6.基础墙（包括标高、大放脚尺寸、砌筑砂浆强度）：砂浆级配单。

7.防潮层钢筋（包括数量、规格、品种、搭接长度）。

8.架空板安装（包括楼板型号、下底板的离缝、搁置长度、硬找平、软坐灰；架空板锚固筋数量、规格、长度）。

三、主体工程1.轴线及放样（每一层）。

2.柱、梁、楼梯、板钢筋（包括数量、规格、品种、搭接长度、焊接情况、保护层厚度、箍筋间距、预埋件等，每层一次），巡视旁站记录。

3.雨篷、阳台、空调板等悬臂部位钢筋（每层一次），巡视旁站记录。

4.混凝土（包括表面质量、强度等级、每层一次），巡视旁站记录。

5.墙体砌筑（包括柱与墙拉结筋数量、规格及设置情况），砂浆级配单。

6.屋顶水箱钢筋（包括数量、规格、品种、搭接长度），巡视旁站记录。

7.女儿墙压顶钢筋（包括数量、规格）。

四、建筑装饰装修工程1.抹灰工程：抹灰厚度大于或等于35mm时的加强措施；不同材料基体交接处的加强措施。

2.门窗工程：预埋件和锚固件；隐蔽部位的防腐、填嵌处理。

3.吊顶工程：木龙骨防火、防腐处理；预埋件或拉结筋；吊杆安装；龙骨安装；填充材料设置。

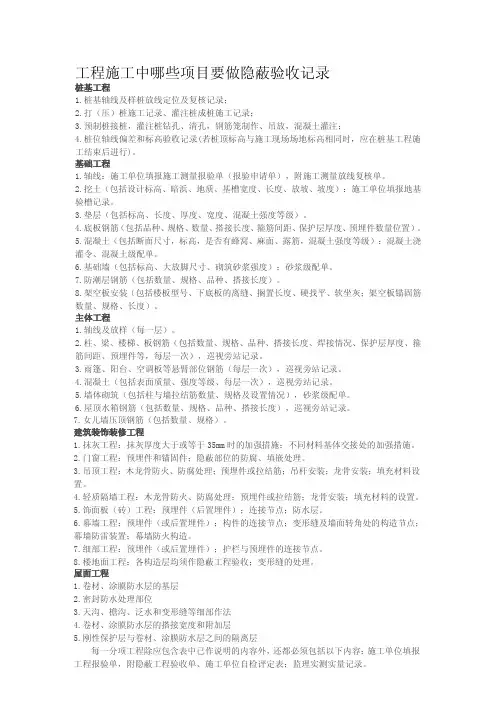

工程施工中哪些项目要做隐蔽验收记录桩基工程1.桩基轴线及样桩放线定位及复核记录；2.打（压）桩施工记录、灌注桩成桩施工记录；3.预制桩接桩，灌注桩钻孔、清孔，钢筋笼制作、吊放，混凝土灌注；4.桩位轴线偏差和标高验收记录(若桩顶标高与施工现场场地标高相同时，应在桩基工程施工结束后进行)。

基础工程1.轴线：施工单位填报施工测量报验单（报验申请单），附施工测量放线复核单。

2.挖土（包括设计标高、暗浜、地质、基槽宽度、长度、放坡、坡度）：施工单位填报地基验槽记录。

3.垫层（包括标高、长度、厚度、宽度、混凝土强度等级）。

4.底板钢筋（包括品种、规格、数量、搭接长度、箍筋间距、保护层厚度、预埋件数量位置）。

5.混凝土（包括断面尺寸，标高，是否有蜂窝、麻面、露筋，混凝土强度等级）：混凝土浇灌令、混凝土级配单。

6.基础墙（包括标高、大放脚尺寸、砌筑砂浆强度）：砂浆级配单。

7.防潮层钢筋（包括数量、规格、品种、搭接长度）。

8.架空板安装（包括楼板型号、下底板的离缝、搁置长度、硬找平、软坐灰；架空板锚固筋数量、规格、长度）。

主体工程1.轴线及放样（每一层）。

2.柱、梁、楼梯、板钢筋（包括数量、规格、品种、搭接长度、焊接情况、保护层厚度、箍筋间距、预埋件等，每层一次），巡视旁站记录。

3.雨篷、阳台、空调板等悬臂部位钢筋（每层一次），巡视旁站记录。

4.混凝土（包括表面质量、强度等级、每层一次），巡视旁站记录。

5.墙体砌筑（包括柱与墙拉结筋数量、规格及设置情况），砂浆级配单。

6.屋顶水箱钢筋（包括数量、规格、品种、搭接长度），巡视旁站记录。

7.女儿墙压顶钢筋（包括数量、规格）。

建筑装饰装修工程1.抹灰工程：抹灰厚度大于或等于35mm时的加强措施；不同材料基体交接处的加强措施。

2.门窗工程：预埋件和锚固件；隐蔽部位的防腐、填嵌处理。

3.吊顶工程：木龙骨防火、防腐处理；预埋件或拉结筋；吊杆安装；龙骨安装；填充材料设置。

4.轻质隔墙工程：木龙骨防火、防腐处理；预埋件或拉结筋；龙骨安装；填充材料的设置。

测量放线怎么填写施工测量记录是在施工过程中形成的，确保建筑工程定位、尺寸、标高、位置和沉降量等满足设计要求和规范规定的资料统称。

1．施工测量放线报验表(表B1-6)(1)施工单位应在完成施工测量方案、红线桩校核成果、水准点引测成果及施工过程中各种测量记录后，予以填写并报监理单位审核。

2.工程定位测量记录(表C2-2)(1)工程定位测量主要有建筑物位置线、现场标准水准点、坐标点(包括场地控制网或建筑物控制网、标准轴线桩等)。

测绘部门根据建设工程规划许可证(含附件、附图)批准的建筑工程位置及标高依据，测定出建筑物红线桩。

有关测量的规定1)建筑物位置线施工测量单位(指专业测量单位)应根据测绘部门提供的放线成果、红线桩及场地控制网(或建筑物控制网)，测定建筑物位置、主控轴线及尺寸，作出平面控制网，绘制成图。

2)标准水准点标准水准点由规划部门提供，用来作为引入拟建建筑物标高的水准点，一般为2-3点，在使用前必须进行校核，测定建筑物±0．000绝对高程。

定位测量检查内容含a．校核标准轴线桩点、平面控制网；b．校核引进现场施工用水准点；c．检查计算资料及成果，填写工程定位测量记录(表C2-2-1)报监理单位审核。

(2)填写要求：1)工程定位测量必须附加计算成果、依据资料、标准轴线桩及平面控制网示意图。

请将建筑物位置线、重要控制轴线、尺寸及指北针方向、现场标准水准点、坐标点、红线桩、周边原有建筑物、道路等采用适当比例绘制在“定位抄测示意图”栏内(可采用计算机或手工绘制)。

2)工程定位测量记录填写要求：①工程名称与图纸标签栏内名称相一致。

②施测日期、复测日期按实际日期填写。

③平面坐标依据、高程依据是由测绘院或建设单位提供。

在填写时要写明点位编号，且与资料中的点位编号一致。

④使用仪器栏：应将经纬仪、．水准仪等仪器的名称、型号、出厂编号标注清楚。

⑤仪器应由法定检测单位校验，并附校验合格证复印件。

⑥定位测量示意图要标注准确，具体要求：a．示意图要标注指北针；b. 建筑物轮廓要用轴线示意，并标出尺寸；c．坐标、高程依据要标注引出位置，并标出它与建筑物的关系。

工程名称：前山新城回迁房1区工程9号楼编号：
工程名称：前山新城回迁房2区工程12号楼编号：
工程名称：前山新城回迁房2区工程13号楼编号：
工程名称：前山新城回迁房2区工程15号楼编号：
工程名称：前山新城回迁房2区工程11号楼编号：
工程名称：前山新城回迁房1区工程10号楼编号：

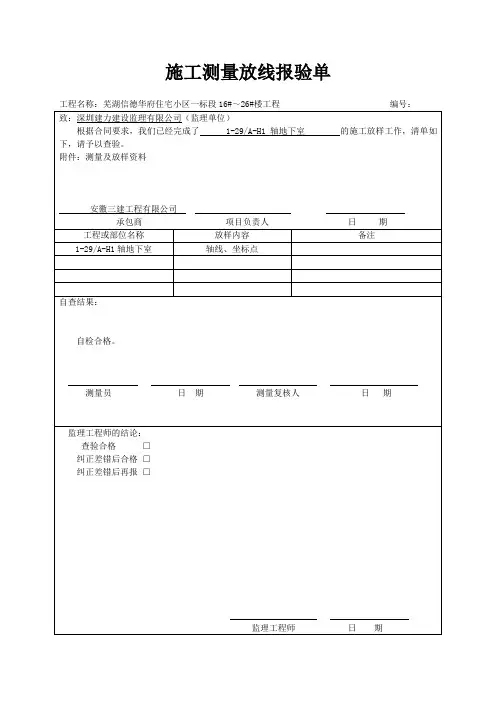

表B1—6 施工测量放线报验单
表B1—6 施工测量放线报验单
工程名称：前山新城回迁房1区工程3号楼编号：
表B1—6 施工测量放线报验单
表B1—6 施工测量放线报验单
表B1—6 施工测量放线报验单
表B1—6 施工测量放线报验单。

其目的是按设计意图和要求，将线路的空间位置测设于实地，以指导线路施工：即在勘测设计阶段,主要是为工程设计提供必要的测绘资料和其他数据；施工建造阶段，是对线路中线和坡度按设计位置进行实地测设，包括施工控制网的布设及施测、施工导线测量、线路中线及腰线的放样、水平曲线与竖曲线的测设和纵断面测量与横断面测量，以及竣工测量和验收;在运营管理阶段,是对线路工程的危险地段进行定期和不定期的变形监测，以掌握工程的安全状态，便于必要时采取永久性或应急性措施，或为线路工程的维修和局部改线提供测量服务。

施工放线.大致分三个阶段：建筑物定位(放线)、基础施工（放线）和主体施工（放线）。

一、建筑物定位,是房屋建筑工程开工后的第一次放线，建筑物定位参加的人员是:城市规划部门（下属的测量队）及施工单位的测量人员（专业的）,根据建筑规划定位图进行定位，最后在施工现场形成(至少）4 个定位桩.放线工具为“全站仪”或“比较高级的经纬仪”。

二、基础施工放线,建筑物定位桩设定后，由施工单位的专业测量人员、施工现场负责人及监理共同对基础工程进行放线及测量复核（监理人员主要是旁站监督、验证)最后放出所有建筑物轴线的定位桩，（根据建筑物大小也可轴线间隔放线），所有轴线定位桩是根据规划部门的定位桩（至少4 个）及建筑物底层施工平面图进行放线的。

放线工具为“经纬仪”。

基础定位放线完成后，由施工现场的测量员及施工员依据定位的轴线放出基础的边线,进行基础开挖。

放线工具：经纬仪、龙门板、线绳、线坠子、钢卷尺等。

小工程可能没有测量员，就是施工员放线。

注意：基础轴线定位桩在基础放线的同时须引到拟建建筑物周围的永久建筑物或固定物上，防止轴线定位桩破坏了，用来补救。

三、主体施工放线，基础工程施工出正负零后，紧接着就是主体一层、二层。

直至主体封顶的施工及放线工作,放线工具：经纬仪、线坠子、线绳、墨斗、钢卷尺等.根据轴线定位桩及外引的轴线基准线进行施工放线。

用经纬仪将轴线打到建筑物上，在建筑物的施工层面上弹出轴线，再根据轴线放出柱子、墙体等边线等，每层如此，直至主体封顶.施工放线有多种方法，条件允许的场地只要钉多一次龙门桩就可以搞定,一般龙门桩主要用于基础施工放线，基础完工后再把轴线及水平引测到基础上部四大角的侧面，用墨线弹出垂直、水平线做出三角标记，在引之前需用基准点校验龙门桩是否准确,这样不管你放N 多次线只要以基础侧面的基点用仪器或铅垂向上引测轴线，用钢尺量测标高，这样就可以到主体封顶。
