空调工程课程设计说明书范本(doc 34页)目录- 22 -- 22 -前言随着国民经济的飞速发展，空气调节技术已是保证室内良好环境的一种必不可少的技术。

经济的发展使从事空调设计人员越来越多，对设计要求也越来越高。

许多其他行业的人也越来越多的关心空调系统设计的合理性和经济性。

尤其是近年来能源危机的出现、环保意识的不断提高，对空调设计提出了新的更为严峻的挑战。

因此，利用自然资源，保护环境成了当前各国空调制冷行业的研究方向。

为了适应时代的发展，各种空调应运而生。

如变频空调，它是目前空调消费的流行趋势，节能环保，能耗低；无氟空调，由当前全球面临的一个重大环境问题所催生，无氟空调是众所期待的产品；舒适性空调得到了很大的发展，健康是空调发展的主题之一，人们对于生活质量的要求越来越高；一拖多的发展从侧面反映了我国居民居住环境的巨大变化，也为自身发展指明了方向。

目前，对于办公楼的空调系统比较推崇的空调方式是风机盘管加新风系统，这种系统灵活性大，能独立的调节室温，不但节能，而且健康，得到了广泛应用。

随着生产和科技的不断发展，人类对空调技术也进行了一系列的改进，同时也在积极研究环保、节能的空调产品和技术，已经投入使用了冰蓄冷空调系统、燃气空调、VAV空调系统、地源热泵系统等。

本次设计中采用风冷螺杆式冷热水机组作为空调系统的冷热源，这样一台机组夏季可进行供冷，冬季又可进行供热。

风冷螺杆式冷热水机组利用室内外空气作为冷热源，它不用冷却水泵、冷却水管路及冷却塔，省去了庞大的冷却水系统，投资省，安装方便。

总之，伴随着科技和社会的进步，节能、环保、健康、智能控制已成为空调发展的大趋势。

- 22 -第一章工程概述与设计依据1.1 工程概述本工程为广州市某村政府办公大楼空调系统设计，总建筑面积约为800m2，共四层，每层层高为3.8m。

设计的主要内容有：空调冷热负荷的计算；空调系统方案的确定；空调末端处理设备的选型；风系统的设计与计算；水系统的设计与计算等。

空调工程课程设计说明书21. 引言本课程设计旨在让学生在实践中掌握空调工程设计的基本原理和方法，并通过实际案例来提升学生的能力和综合素质。

本文档将详细介绍本次课程设计的目标、内容、要求和评分标准。

2. 课程设计目标本次课程设计的目标是让学生能够：•掌握空调工程设计的基本原理和方法；•运用所学知识解决实际问题；•提升学生的综合素质和团队合作能力；•培养学生的创新意识和解决问题的能力。

3. 课程设计内容本次课程设计的内容包括以下几个方面：3.1 理论学习学生需要通过自主学习或教师讲授，掌握以下知识点：•空调系统的基本原理；•空调系统的组成和构造；•空调系统的设计要求和步骤；•空调系统的调试和运行。

3.2 实践操作学生需要根据给定的案例，在实验室或实际场地进行实践操作，具体包括以下步骤：1.确定设计要求和条件；2.进行初步设计，并进行设计计算；3.进行详细设计，并进行各项参数计算；4.绘制工程图纸和施工图纸；5.进行系统的调试和运行。

3.3 报告撰写学生需要根据实践操作的结果，撰写课程设计报告，报告的内容包括以下几方面：•设计要求和条件的描述；•系统的初步设计和计算结果；•系统的详细设计和各项参数计算结果；•工程图纸和施工图纸的绘制；•系统的调试和运行结果分析。

4. 课程设计要求本次课程设计的要求如下：1.学生需自主组队进行课程设计，每队人数不超过4人；2.学生需按照指定的案例进行设计，不得修改案例要求和条件；3.学生需按照规定时间完成实践操作和报告撰写；4.学生还需提交设计报告和图纸，并进行现场展示和答辩。

5. 评分标准根据学生的实践操作和报告撰写情况，以及现场展示和答辩表现，按照以下评分标准进行评分：•设计报告的完整性和准确性：40分；•工程图纸和施工图纸的准确性和规范性：30分；•实践操作的完成情况和结果分析：20分；•现场展示和答辩的能力和表现：10分。

评分结果经教师评审后确定，将根据分数高低进行排名。

摘要本设计是广西南宁市某机械厂技术管理楼的空调设计，拟为其设计一套既合理实用，又能兼顾节能要求的空调系统，在为工作人员提供舒适环境的同时尽量节约能源。

设计的主要内容有：空调冷、热负荷的计算；空调系统方案的确定；空调末端处理设备的选型；风系统的设计与计算等。

根据建筑物本身的特点、功能需要和有关规范要求，确定本建筑办公室、会议室采用风机盘管加新风调节系统，计量室和仪表室采用全空气一次回风系统。

关键词：管理楼风机盘管加新风系统一次回风系统目录1 设计题目及设计参数 (1)1.1设计题目 (1)1.2概述 (1)2 空调负荷计算 (2)2.1冷负荷计算 (2)2.2外墙与屋顶瞬变传热引起的冷负荷 (3)2.3内维护结构冷负荷 (3)2.4玻璃窗的传热冷负荷计算 (4)2.5设备、照明和人体的冷负荷 (5)2.6地面传热引起的冷负荷 (6)3.房间符合计算总表 (6)3.1 房间负荷计算总表 (6)3.2 湿负荷计算 (20)3.3夏季送风量和送风状态的确定 (22)4.设备选型 (26)4.1恒温恒湿机的选择 (26)4.2办公室风机盘管的选择 (27)4.3 办公室新风机组的选择 (29)4.5会议室新风机组的选择 (30)4.6管道的阻力计算、风口的选型布置 (31)4.6风道的布置和制作要求 (32)4.7风道的选择原则 (33)4.8恒温恒湿系统风管的布置和阻力计算 (33)4.9独立新风系统风管的布置和阻力计算 (36)4.10 会议室新风风管管径计算 (38)4.11 设备清单 (39)5设计心得体会 (39)6参考文献 (40)1 设计资料1.1设计题目：南宁市某机械厂技术管理楼空调工程设计1.2概述1.2.1工程概况本建筑物为广西南宁市某机械厂技术管理楼。

1.室外设计气象参数（1）北纬22°49′，东经108°21′（2）大气压力：夏季室外大气压力996.0 hPa，冬季室外大气压力1011.4hPa。

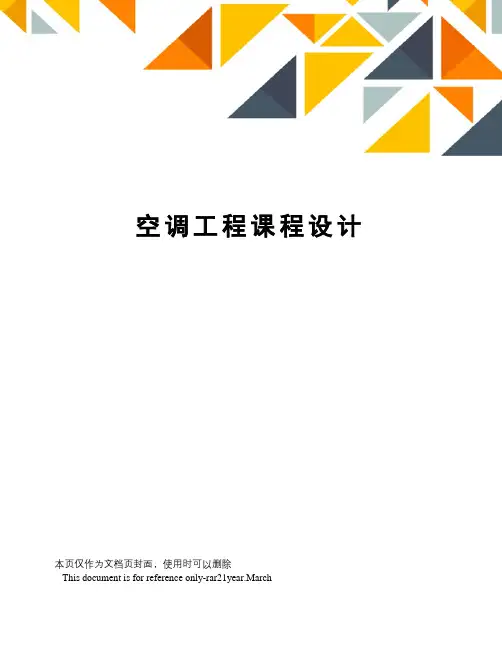

空调工程课程设计本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March《空气调节》课程设计任务书一、目的要求：课程设计是为毕业设计打基础的，也是为更好地掌握所学的知识，其目的是通过设计掌握工业或民用建筑空调工程设计的一般步骤和学会运用所学知识解决实际问题的方法。

二、设计题目：某建筑会议室空调工程设计三、设计地点及室外气象资料：武汉、北京、上海、广州、西安、重庆（每个班分成3个小组，两个班共分成6个小组，每个小组一个地点），室外气象资料查设计规范（2001年版）四、设计要求：室温：夏季 26℃冬季≥18℃相对湿度40～60％空调房间的洁净度和噪声要求一般。

机器露点送风，不再热。

五、原始资料：1．制冷机房提供7℃的冷冻水，回水12℃。

2．锅炉房提供给60℃的热水，回水55℃。

3．会议室可以按容纳80人计算，灯光照明，有10盏40W日光灯。

4．木窗为3mm厚双层玻璃窗。

铝合金窗为5mm厚茶色玻璃窗（吸热玻璃），窗帘为黄色布帘。

5．空调设备运行时数为12小时、天，房间开等时数为10小时/天。

6．该建筑物所采用的外墙和屋面的吸收系数为ρ＝。

7．室内允许噪声为35～50dB。

8．会议室与机房和配电室夏季温差＞3℃，冬季温差＜5℃。

因楼板构造不详，其传热系数不好确定，故采用一个系数来考虑楼板的传热冷负荷该系数取，即将会议室其他围护结构的冷负荷乘以的系数来考虑楼板的传热冷负荷。

9．会议室与楼梯间夏季温差＜3℃，冬季温差＞5℃。

10．会议室外墙构造为序号2，壁厚240mm；屋面构造为序号2，沥青膨胀珍珠岩厚度100mm。

11．会议室门窗表：六、设计内容：（一）空调冷热、负荷的计算：学生应认真阅读所给的建筑施工图，搞清楚会议室建筑结构及围护结构的构造，然后根据该建筑物所在地区的气象条件，进行空调冷、热负荷的计算。

（二）空调湿负荷的计算。

空调工程课程设计说明书1. 引言本文档是关于空调工程课程设计的详细说明书。

本课程设计旨在帮助学生深入理解和应用空调工程原理，通过设计空调系统的过程，提高学生的工程设计能力和实践能力。

2. 课程设计目标本课程设计的主要目标如下：1.理解空调工程的基本原理和技术要求；2.掌握空调系统的设计方法和流程；3.学会使用相关的设计软件和工具；4.培养团队合作精神和项目管理能力；5.培养分析和解决问题的能力。

3. 课程设计内容本课程设计的内容涵盖以下几个方面：1.空调系统基本原理和分类；2.空调系统的设计要求和标准；3.空调系统的各种组件和设备；4.空调系统的热负荷计算和能耗评估；5.空调系统的管道布置和风管设计；6.空调系统的控制策略和优化方法。

4. 参考资料本课程设计参考以下文献和资料：1.《空调工程手册》2.《暖通空调设计规范》3.《空调系统设计与施工技术》4.相关期刊论文和学术研究成果5. 课程设计要求在完成课程设计过程中，学生需要满足以下要求：1.严格按照设计流程和标准进行设计；2.使用相关的设计软件进行模拟和仿真；3.考虑实际工程应用中的技术和经济因素；4.提交完整的设计报告和相关文档；5.遵守学术道德和学校的相关规定。

6. 课程设计流程本课程设计的流程包括以下几个步骤：1.确定设计目标和要求；2.进行空调系统的热负荷计算；3.确定系统的设计方案和参数；4.进行管道和风管的布置设计；5.进行控制策略和优化方法的设计；6.编制设计报告和相关文档；7.进行设计结果的评估和检验；8.最终提交设计成果和总结报告。

7. 课程设计评分标准本课程设计的评分标准如下：1.设计报告和相关文档的书写格式和内容质量（40%）；2.设计方案和参数的合理性和科学性（30%）；3.管道和风管设计的准确性和可行性（20%）；4.控制策略和优化方法的创新性和有效性（10%）。

8. 总结通过本课程设计，学生将能够系统地学习和应用空调工程的相关理论和技术知识，提高自己的实际操作能力和问题解决能力。

空调工程课程设计说明书目录前言... ............................................ 1 第一章工程概述与设计依据 . (2)1.1 工程概述 (2)1.2 设计依据 (2)1.2.1 围护结构热工指标 (2)1.2.2 室外设计参数 (2)1.2.3 室内设计参数 (3)1.2.4 体力活动性质 ....................................... 3 第二章负荷计算 (4)2.1 夏季冷负荷的计算 (4)2.1.1 夏季冷负荷的组成 (4)2.1.2空调冷负荷计算方法 (4)2.2 湿负荷的计算 (8)2.2.1 湿负荷的组成 (8)2.2.2 湿负荷的计算方法 ................................... 9 第三章空调方案的确定 . (9)3.1 空调系统的确定 (9)3.1.1 风机盘管加新风方式的确定 (9)3.2 空气处理过程设计 (10)3.2.1 风机盘管加独立新风系统设计 ........................ 10 第四章风系统的设计 .. (13)4.1 风管材料和形状的确定 (13)4.2 送、回风管的布置 (13)4.3 气流组织设计 (13)4.3.1 风机盘管加新风系统 (13)- i -4.4 风管设计 (14)4.4.1 风道水力计算步骤 (14)4.4.2 风机盘管加新风系统的新风管道水力计算 ............... 15 第五章水系统的设计 ................................. 175.1 水系统方案的确定 (17)5.1.1 两管制水系统的特点 (17)5.1.2 闭式系统的特点 (18)5.1.3 同程和异程系统的选择 (18)5.1.4 一次泵变流量系统的选择依据 (18)5.1.5 水系统方案的确定 .................................. 19 5.2 冷冻水管路设计计算步骤 ................................. 19 5.3 冷冻水供回水水力计算 ................................... 20 5.4 冷冻水泵的选型 (24)5.4.1 冷冻水泵设计规范 (24)5.4.2 冷冻水泵的选型 .................................... 24 5.5 冷凝水排放系统设计 ..................................... 25 结论.............................................. 26 参考文献 (27)- ii -前言随着国民经济的飞速发展，空气调节技术已是保证室内良好环境的一种必不可少的技术。

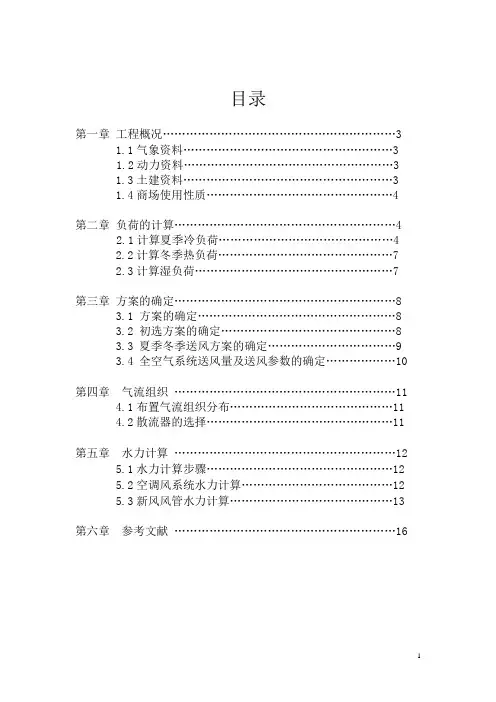

目录第一章工程概况 (3)1.1气象资料 (3)1.2动力资料 (3)1.3土建资料 (3)1.4商场使用性质 (4)第二章负荷的计算 (4)2.1计算夏季冷负荷 (4)2.2计算冬季热负荷 (7)2.3计算湿负荷 (7)第三章方案的确定 (8)3.1 方案的确定 (8)3.2 初选方案的确定 (8)3.3 夏季冬季送风方案的确定 (9)3.4 全空气系统送风量及送风参数的确定 (10)第四章气流组织 (11)4.1布置气流组织分布 (11)4.2散流器的选择 (11)第五章水力计算 (12)5.1水力计算步骤 (12)5.2空调风系统水力计算 (12)5.3新风风管水力计算 (13)第六章参考文献 (16)绪论1．设计目的本设计要求熟悉中央空调设计步骤及方法，负荷的计算，设备的选型和布置，熟悉所选用的中央空调系统. 通过设计过程，要系统的掌握中央空调的相关知识，并培养自己分析、解决问题的能力，为将来从事本专业相关设计工作和施工、验收、调试、运行、管理和有关应用科学的研究、技术开发等工作奠定可靠的基础。

2．主要内容和基本要求空气调节课程设计，是在学习供热工程、空气调节和制冷技术后的一次工程设计的综合性训练。

课程设计要求较高，内容涉及到冷（热）负荷计算、水利计算、管道安装、气流组织、制冷技术。

通过运用所学的理论知识，对给定建筑物进行空气调节的设计计算、方案选择、施工图绘制，掌握空调系统的设计方法，以巩固所学理论知识和培养学生解决实际问题能力，达到综合训练的目的。

第一章 工程概况设计题目：通辽某商场空调设计1.1 气象资料1.冬季室外参数：t=-23℃，ϕ=53% v=3.3m/s2.夏季室外参数：wg t =32℃,ws t =24.4℃,ϕ=53% v=2.8m/s3.冬季室内参数：t=22℃，ϕ=50%4.夏季室内参数：t=26℃，ϕ=50%1.2 动力资料1.冷源：选择一套冷水机组使冷水达到空调所需的温度2.热源：0.3Mpa 饱和蒸气，95/70的热水（由锅炉房供给）。

目录第一章冷负荷的计算 (1)第一节广州市室外空调设计参数 (1)第二节室内空调主要设计参数 (1)第三节建筑参数 (1)第四节冷负荷计算 (1)第二章风量计算和负荷计算 (11)第一节一层风量和负荷计算 (11)第二节二三各层风量计算负荷计算 (12)第三章风管的选择和水力计算 (16)第一节一层风管计算及水力计算 (16)第二节二三各层新风风管计算及水力计算 (19)第四章水管的选择及水力计算 (23)第一节二三层客房水管管径的选择及水力计算 (23)第五章制冷站设计 (25)第一节设计参数 (25)第二节制冷压缩机和电动机选择 (26)第三节冷凝器的选择计算 (28)第四节空调冷却水系统设计 (30)第五节其它辅助设备的选择计算 (34)第六章设备材料型号的选择 (35)第一节风盘 (35)第二节新风机组 (36)参考文献............................................................. 错误!未定义书签。

第一章冷负荷的计算第一节广州市室外空调设计参数台站位置：北纬23°03′, 东经113°19′，海拔6.6m，大气压力B=101325Pa夏季空调室外计算湿球温度27.8°C，夏季空调室外计算干球温度34.2°C第二节室内空调主要设计参数室内空调设计参数表1-1室内温度/°C相对湿度/℅新风量/m3/(h·人) 夏季冬季夏季冬季一般办公室26-28 18-22 55～65 - 20-30 高级办公室24-27 20-25 55～60 ≧35 30-50第三节建筑参数该大楼一楼层高5m二楼三楼层高3.5m，外墙为24墙，类型III屋顶为中色水泥膨胀珍珠岩（100mm）保温序号1办公室窗为单层玻璃窗，2.4×2m2挂浅色内窗帘，门为普通木门，1.5×2m2第四节冷负荷计算为减少计算工作量，计算瞬时冷负荷按两小时一计一、屋顶冷负荷计算屋顶冷负荷的计算公式：LQτ=kF(t，lτ-tn)W 其中t，lτ=（tlτ+td）kαkp由题意αW . αn.ρ都采用广州地区特定条件则有：kα=1.0kp=0.94查《空气调节》附录9广州地区屋顶的地点修正td=-0.5℃查《空气调节》附录2-4表4可得8-18点的冷负荷计算温度tlτ值，代入上式计算出修正后的屋顶瞬时冷负荷计算温度，t，lτ和屋顶的瞬时冷负荷LQτ屋顶冷负荷表1-2时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ34.0 38.1 43.5 48.3 50.8 50.3 47.7t d-0.5t，lτ31.5 35.3 40.4 44.9 47.3 46.8 44.4 t，lτ-t n 5.5 9.3 14.4 18.9 21.3 20.8 18.4k 0.94F 39.48×13.73=542LQτ2802 4738 7336 9629 10852 10597 9374二、南外墙冷负荷计算=-1.9 计算公式同上，查《空气调节》附录9广州地区南外墙的地点修正td一层南外墙冷负荷表1-3时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ33.2 32.8 33.1 33.9 34.9 35.9 36.1t d-1.9t，lτ29.42 29.05 29.32 30.08 31.02 31.77 32.15 t，lτ-t n 3.42 3.05 3.32 4.08 5.02 5.77 6.15k 1.97F 142.2LQτ957.9 854.3 1047.8 929.9 1406 1616.2 1722.6二、三层南外墙冷负荷表1-4时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ33.2 32.8 33.1 33.9 34.9 35.9 36.1 t d-1.9t，lτ29.42 29.05 29.32 30.08 31.02 31.77 32.15 t，lτ-t n 3.42 3.05 3.32 4.08 5.02 5.77 6.15 k 1.97F 91.02LQτ613.2 546.9 595.3 731.5 900 1034.6 1102.7 三、西外墙冷负荷计算=0查《空气调节》附录9广州地区西外墙的地点修正td一层西外墙冷负荷表1-5 时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.9 35.2 34.8 34.9 35.8 37.3 38.5 t d0t，lτ33.7 33 32.7 32.8 33.7 35 36 t，lτ-t n7.7 7 6.7 6.8 7.7 9 10 k 1.97F 264.6LQτ4014 3649.1 3492.7 3544.8 4014 4691.7 5213二三层西外墙冷负荷表1-6 时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.9 35.2 34.8 34.9 35.8 37.3 38.5 t d0t，lτ33.7 33 32.7 32.8 33.7 35 36 t，lτ-t n7.7 7 6.7 6.8 7.7 9 10 k 1.97F 185.2LQτ2809 2553.6 2444.2 2480.6 2809 3283.2 3648四、东外墙冷负荷计算查《空气调节》附录9广州地区东外墙的地点修正t=0d一层东北外墙冷负荷表1-7 时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 27LQτ367 372 426 479 532 532 532二三层东北外墙冷负荷表1-8时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 18.9LQτ257 1661 298 335 372 372 372一层东南外墙冷负荷表1-9时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 28.5LQτ387 393 449 505 561 561 561二三层东南外墙冷负荷表1-10时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ35.0 35.6 36.6 37.5 38.2 38.5 38.5 t d0t，lτ32.9 33 34 35 36 36 36t，lτ-t n 6.9 7 8 9 10 10 10k 1.97F 19.95LQτ271 275 314 354 393 393 393五、北外墙冷负荷计算查《空气调节》附录9广州地区北外墙的地点修正td=1.7一层北外墙冷负荷表1-11时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ31.4 31.2 31.3 31.6 32.1 32.6 33.1 t d 1.7t，lτ31 31 31 31 32 32 33t，lτ-t n 5 5 5 5 6 6 7k 1.97F 119.42LQτ1176 1176 1176 1176 1412 1412 1647二三层北外墙冷负荷表1-12时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ31.4 31.2 31.3 31.6 32.1 32.6 33.1 t d 1.7t，lτ31 31 31 31 32 32 33t，lτ-t n 5 5 5 5 6 6 7k 1.97F 72.1LQτ710 710 710 710 852 528 994六、外窗温差传热引起的冷负荷玻璃窗由温差引起的冷负荷计算公式：LQτ=kF(t，lτ-tn)W （1-1）其中t，lτ是修正后的玻璃窗瞬时冷负荷计算温度用下式计算：t，lτ=（tlτ+td）kα（1-2）查《空气调节》附录10在基准条件αw =18.6 W/(㎡·℃)，αn=8.72 W/(㎡·℃)下，单层玻璃窗的传热系数为5.94 W/(㎡·℃)由表2-6知，全部玻璃窗的传热系数修正系数为1，由表2-4知kα=1.0查《空气调节》附录15广州地区玻璃窗的地点修正td=1℃查表2-6知，单层金属框的传热系数修正值为1.0，则：K=5.94 W/(㎡·℃)查表2-5，知12：00-24：00玻璃窗的逐时冷负荷计算温度tlτ值,代入上式即可计算出修正后的玻璃窗逐时冷负荷计算温度t，lτ和玻璃窗的逐时冷负荷LQτ南外窗温差传热引起的冷负荷（单个×28）表1-13时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ30.8 31.9 32.2 31.6 29.9 28.4 27.2 t d 1t，lτ31.8 32.9 33.2 32.6 30.9 29.4 28.2 t，lτ-t n 5.8 7.9 8.2 7.6 5.9 4.4 3.2 k 5.94F 4.8LQτ1938 2252 2338 2167 1682 1255 912北外窗温差传热引起的冷负荷（单个×24）表1-14时间12:00 14:00 16:00 18:00 20:00 22:00 24:00 t lτ30.8 31.9 32.2 31.6 29.9 28.4 27.2 t d 1t，lτ31.8 32.9 33.2 32.6 30.9 29.4 28.2 t，lτ-t n 5.8 7.9 8.2 7.6 5.9 4.4 3.2 k 5.94F 4.8LQτ1938 2252 2338 2167 1682 1255 912七、外窗日射得热引起的冷负荷玻璃窗有日射得热引起的冷负荷计算公式：LQfτ=F*CS*CN*Djmax*CLW (1-3)根据标准条件下是采用3㎜厚，由表2-8中查得单层钢窗的有效面积系数C L =0.85。

空气调节课程设计说明书学院：环境工程学院专业：建筑环境与设备工程班级：建环21102题目：武汉通顺办公楼空调系统设计指导老师：袁昌立姓名：冯禹明精选模板学号：1114061063精选模板目录一、设计任务（题目） (2)二、设计参数和原始资料 (2)三、供冷负荷计算 (5)四、空调方案设计 (8)五、风系统设计 (8)六、水系统设计 (11)七、管道保温设计 (17)八、空调系统消声、减震设计 (19)九、结论 (22)十、附表及附图 (23)十一、参考书目及资料 (24)精选模板武汉通顺办公楼空调系统设计一、设计任务武汉通顺办公楼空调系统设计。

二、设计参数和原始资料2.1原始资料该建筑为3层单体砖混结构，第一层层高为3.9m，二、三层为3.6m。

冷媒为室外管网供给。

其相关设计条件如下：1）建筑物基本参数及指标2）建筑物外围护保温隔热做法及要求外墙外保温采用FGC空斗板填充低容重膨胀珍珠岩颗粒（ρ=80kg/m3,λ=0.07W/M·k）3）外墙门窗一律采用单框塑钢双玻平开式精选模板K≤2.5W/m2·K, q0≤1.5m3/m·h窗玻为5+20+5浮法净白片。

窗缝设橡胶密封带。

4）经保温处理后建筑物外围护结构的热工参数及耗热量指标（仅供参考）5）门窗表2.2设计参数1）室内设计参数精选模板《采暖通风与空气调节设计规范》中规定了舒适性空调的室内设计参数范围，见下表：2）夏季室外气象参数3）照明功率密度值（W/㎡）《GB 50189-2005公共建筑节能设计规范》中规定了照明功率密度值（W/㎡），见下表：4）人员密度（㎡/人）《GB 50189-2005公共建筑节能设计规范》中规定了不同类型房间人均占有的使用面积（㎡/人），见下表：精选模板5）电器设备功率（W/㎡）《GB 50189-2005公共建筑节能设计规范》中规定了电器设备功率（W/㎡）,见下表：6）公共建筑主要空间设计的新风量（m³/h·p）《GB 50189-2005公共建筑节能设计规范》中规定了公共建筑主要空间设计的新风量（m³/h·p），见下表：三、供冷负荷的计算3.1 冷负荷计算内容精选模板精选模板1）外墙和屋面传热冷负荷计算公式αw 的数值与室外空气平均风速有关，室外计算温度采用平均综合温度代替冷负荷计算温度，即w Jtw tz ∂+=ρ式中：Ｐ-----围护结构外表面太阳辐射热的吸收系数，取0.65； J-----围护结构所在朝向太阳总辐射照度的日平均值，W/㎡； 则冷负荷计算公式如下： )(tR tz AK Q -=2）外玻璃窗逐时传热形成的冷负荷在室内外温差作用下，通过外玻璃窗传热形成的冷负荷可按下式计算：tR)-td cKA(t Q += 式中：Q-----外玻璃窗的逐时冷负荷，W ；K-----外玻璃窗传热系数，w/㎡·℃）,根据窗框情况的不同 加以修正，修正值c,取1.2； A-----窗口面积，㎡；td 为地点修正值，查得武汉3℃；T -----外玻璃窗的冷负荷温度的逐时值，℃；3）太阳辐射热透过玻璃进入室内的得热量和冷负荷对于没有内遮阳的玻璃窗，按下式计算最大冷负荷：最大冷负荷=（0.6—0.7）最大得热量对于有内遮阳的玻璃窗；按下式计算最大冷负荷：最大冷负荷=（0.8—0.85）最大得热量；此外，对没有内遮阳的玻璃窗，最大冷负荷出现的时间约比最大得热量出现的时间迟1小时左右。

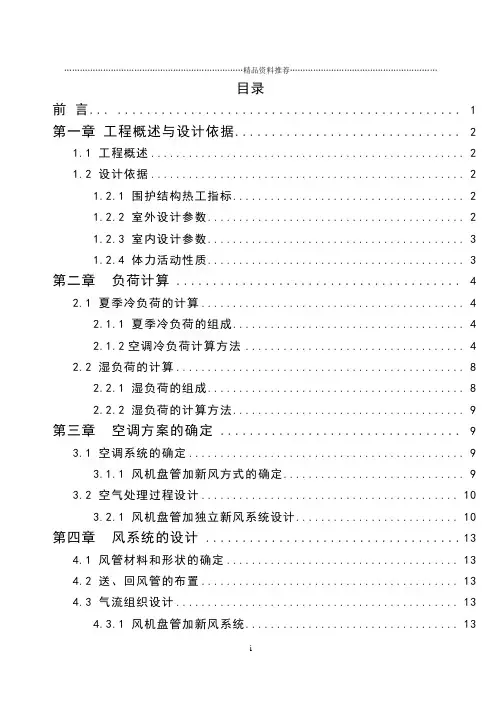

目录前言... .. (1)第一章工程概述与设计依据 (2)1.1 工程概述 (2)1.2 设计依据 (2)1.2.1 围护结构热工指标 (2)1.2.2 室外设计参数 (2)1.2.3 室内设计参数 (3)1.2.4 体力活动性质 (3)第二章负荷计算 (4)2.1 夏季冷负荷的计算 (4)2.1.1 夏季冷负荷的组成 (4)2.1.2空调冷负荷计算方法 (4)2.2 湿负荷的计算 (8)2.2.1 湿负荷的组成 (8)2.2.2 湿负荷的计算方法 (9)第三章空调方案的确定 (9)3.1 空调系统的确定 (9)3.1.1 风机盘管加新风方式的确定 (9)3.2 空气处理过程设计 (10)3.2.1 风机盘管加独立新风系统设计 (10)第四章风系统的设计 (13)4.1 风管材料和形状的确定 (13)4.2 送、回风管的布置 (13)4.3 气流组织设计 (13)4.3.1 风机盘管加新风系统 (13)4.4 风管设计 (14)4.4.1 风道水力计算步骤 (14)4.4.2 风机盘管加新风系统的新风管道水力计算 (15)第五章水系统的设计 (17)5.1 水系统方案的确定 (17)5.1.1 两管制水系统的特点 (17)5.1.2 闭式系统的特点 (18)5.1.3 同程和异程系统的选择 (18)5.1.4 一次泵变流量系统的选择依据 (18)5.1.5 水系统方案的确定 (19)5.2 冷冻水管路设计计算步骤 (19)5.3 冷冻水供回水水力计算 (20)5.4 冷冻水泵的选型 (24)5.4.1 冷冻水泵设计规范 (24)5.4.2 冷冻水泵的选型 (24)5.5 冷凝水排放系统设计 (25)结论.. (26)参考文献 (27)前言随着国民经济的飞速发展，空气调节技术已是保证室内良好环境的一种必不可少的技术。

经济的发展使从事空调设计人员越来越多，对设计要求也越来越高。

许多其他行业的人也越来越多的关心空调系统设计的合理性和经济性。

《空调工程》课程设计指导书（参考）一、冷负荷计算空调冷负荷=室内冷负荷+新风冷负荷；1.室内冷负荷=围护结构冷负荷（外墙、屋顶、外窗）+室内热源（人体、设备、照明）1）围护结构冷负荷（外墙、屋顶、外窗）简略计算方法：设整层面积为A, 601房间面积为A1, 602房间面积为A1第一步：将整层作为一个房间来计算，算出逐时围护结构总冷负荷Q1；第二步：算出逐时单位面积冷负荷q=Ql/A；第三步：601房间围护结构逐时冷负荷Q601=q*Al； 602房间同理；2）室内热源：人体、设备、照明逐时冷负荷第四步：601房间室内逐时冷负荷即是将Q601+人体、设备、照明逐时冷负荷；602同理；第五步：取7~19时中最大值为最后室内冷负荷值；2.新风冷负荷=满足人体需要由室外引入的新风处理到室内空气培值所需冷量1）集中式一次回风全空气系统系统中空调机组处理冷负荷=室内冷负荷+新风冷负荷；此空调冷负荷即为选全空气空调机组（组合式空调机组）根据，由机组样本查得；具体计算见P121；2）半集中式空调系统：风机盘管（回风）+独立新风（新风）以新风不承担室内负荷为例，风机盘管（回风）承担室内冷负荷，新风机承担所有房间（选择半集中式空调系统）新风冷负荷；具体计算见P142；二、空调系统方式选择：具体采用何种空调系统方式需结合民用建筑用途，大致有两种方式选择：1、集中空调方式，全空气系统：组合式空调机组（冷热水）处理新风+回风,处理后的空气通过风管送到所需区域（该区域使用时间比较一致；或者承担负荷面积较大；有单独的空调机房）2、半集中空调方式，空气-水系统：风机盘管（单独处理某个区域或房间的回风）+新风机组（集中处理某片区域新风），此种方式选择理由：无单独机房，风机盘管+新风机组需吊装；使用时间不太一致；3、全分散方式：一般为制冷剂系统，采用较少三、冷热源类型选择：1）冷源：水冷冷水机组（螺杆式、离心式、活塞式等）（另需冷却塔）、风冷热源：锅炉、城市集中热网制冷机组处理冷量主要为：室内冷负荷+新风冷负荷2）冷热源：热泵机组、漠化锂吸收式机组3）地源热泵、水源热泵四、水力计算——绘制水系统平面图目的：选择风机盘管、全空气空调机组、新风机组冷热水供回水管管径+压力损失（选择水泵）方法：《供热工程》相关章节简略过程：1）根据所选以上三种类型机组样本中给出的水量，以假定流速法vl初步确立管径dl；2）选择合适管径d2后，再得出实际流速v2；3）按照实际流速v2算出压力损失：局部+沿程损失4）计算完毕后，涉及到冷冻水泵、集水器、分水器选型；五、设备选型1、空调机组：根据此机组承担风量和负荷（室内冷负荷+新风冷负荷）选择型号，当采用一次回风形式时，具体可见课本《空气调节》P119-121o2、风机盘管：当风机盘管只承担室内冷负荷时，可根据室内冷负荷承担冷量和风量选择型号，具体可见课本《空气调节》P142o3、新风机组：当新风不承担室内负荷时，可只需要承担将室外空气处理到室内状态点所需负荷，具体可见课本《空气调节》P142o4、制冷机组：所有机组的承担负荷之和；或室内冷负荷+新风冷负荷之和;5、冷却塔：承担制冷机组冷凝器侧所需负荷；6、冷却水泵：从制冷机组到冷却塔所需压力，相关手册可查到计算方法。

第1章绪论 (2)1.1设计的内容 (2)1.2主要技术指标 (2)第2章空调负荷计算 (3)2.1设计资料 (3)2.2空调冷负荷计算 (3)第3章空调方案的确定 (8)3.1空调系统的选择 (8)3.2空调水系统的选择 (14)3.3空调系统的气流设计 (15)3.4设备选型 (17)第4章水力计算 (18)4.1空调风管水力计算 (18)第5章制冷机房的设计 (19)5.1冷水机组的选择： (20)5.2水泵的选择 (20)5.3膨胀水箱的选择 (22)第6章辅助设备计算 (22)6.1管道的保温 (22)6.2空调的消声设计 (23)6.3空调的减振设计 (23)参考文献 (24)第1章绪论1.1 设计的内容1.1.1 建筑概况本课程设计为济南市某办公楼空调工程设计，总建筑面积6811m2；一层为餐厅、大厅、大会议室；二层为办公室和小型会议室；三层为办公室；四层为办公区；五层为活动室和屋顶，本设计负责二层空调系统的设计。

1.1.2 设计范围二层通风、空调系统、冷水机组设计1.1.3 设计内容设计计算部分：房间的冷负荷及送风量的计算；空调系统方式的确定及风系统、水系统阻力计算；空气处理机组选型计算；冷冻机房的设计与计算(确定冷水机组型号时需考虑其他楼层冷负荷的估算量)；系统消声防振、管道及设备保温防腐计算。

图纸部分：平面图(包括：机房平面、空调平面)、系统图(包括：机房系统图、冷却水系统图、冷冻水系统图、风道系统图)、必要的详图。

1.1.4 设计要求正文内容不少于10000字。

图纸的图幅、标题栏、线条、符号、尺寸标注、文字、比例、目录及图例等均严格执行制图及有关标准，图纸总量折合一号图不少于8张并尽量达到施工图要求。

1.2 主要技术指标1．本空调工程建筑总面积：6811 m22．本空调工程空调面积：16137 m23．夏季设计冷负荷：1618.6kW第2章空调负荷计算2.1 设计资料2.1.1 室外计算参数夏季参数夏季大气压(Pa) 99727 室外干球温度(℃) 34.8 室外湿球温度(℃) 27.0 室外平均风速(m/s) 2.80地理参数地理位置山东省济南市经度东经117.00纬度北纬36.40海拔51.6 m2.1.2 室内计算参数表2-1 室内设计参数表2.2 空调冷负荷计算在室内外热、湿扰量作用下，某一时刻进入一个恒温恒湿房间内的总热量和湿量称为在该时刻的得热量和得湿量。

空调工程课程设计说明书(总36页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第1章绪论设计目的“空调工程”是建筑环境与设备工程专业的一门重要专业课。

本课程的课程设计也是专业课学习的重要环节。

在做设计的过程，通过查阅各种规范和资料，使我们的专业知识更加扎实。

为以后的工作和学习打下坚实的基础。

在设计的过程中，不仅将使我们对专业知识有更进一步理解掌握，同时还将培养我们的信息获取能力、问题分析能力、知识综合应用能力、语言组织和表达能力，而且我们要应用一些办公软件，像word、excel，熟练应用这些软件将对于我们更快、更好编辑说明书和进行大量的数据计算处理有很大帮助，并且在以后的工作、生活当中，我们也将用到这些东西；在设计过程中，我们还要学习应用CAD，鸿业，天正暖通等专业设计软件，这些软件为我们提高画图的效率和进行一些修改提供了很大的方便性，同时也为今后的工作打下一定的制图基础。

通过设计，我们会遇到很多实际的问题，通过老师和同学的帮助，我们对此类问题会有深刻的印象，为以后的学习和工作积累的宝贵的经验。

设计任务福州市某酒店的一二层中央空调设计，包括：建筑物冷、湿负荷计算，送分量的确定，排风量和空调系统设计计算，气流组织的设计计算以及管道的水力计算，施工图的绘制，设计及施工说明的编制等工作。

工程概况本工程地下一层为设备机房，地上一层为大堂、西餐厅、保龄球馆等，二层为餐饮、康乐等，三层为多功能厅、KTV等，四层至十二层为客房，地上部分建筑面积约12000m2，建筑高度为米。

本次设计内容为地下一层和地上一层的通风、空调系统。

第2章设计依据气象资料由福州属于夏热冬暖地区，在鸿业软件负荷菜单工程地点气象参数中查得福州市气象参数如下表：表2-1 室外气象参数表室外设计参数（夏季）如下表：表2-2 夏季室外计算参数表房间参数说明各房间人员密度和照明密度如表中所列，人员体力活动性质参见表3-15[1]选取不同室温和不同劳动性质的散热量和散失量。

空调工程课程设计说明书范本(doc 19页)《空调工程》课程设计说明书目录1绪论 (1)1.1设计目的 (1)1.2 主要内容和基本要求 (1)2 设计基本资料 (2)2.1建筑概况 (2)2.2设计参数 (2)3 负荷计算 (2)3.1冷负荷计算方法 (2)3.2空调冷负荷计算 (2)4空调系统方案的确定 (5)4.1空调末端系统方案比较 (5)4.2 空调水系统方案比较确定.... (6)4.3 风机盘管的布置 (7)5 设计方案计算及设备选型....................................... . (7)1 绪论1.1设计目的本设计要求熟悉中央空调设计步骤及方法，负荷的计算，设备的选型和布置，熟悉所选用的中央空调系统. 通过设计过程，要系统的掌握中央空调的相关知识，并培养自己分析、解决问题的能力，为将来从事本专业相关设计工作和施工、验收、调试、运行、管理和有关应用科学的研究、技术开发等工作奠定可靠的基础。

1.2 主要内容和基本要求空气调节课程设计，是在学习供热工程、空气调节和制冷技术后的一次工程设计的综合性训练。

课程设计要求较高，内容涉及到冷（热）负荷计算、水利计算、管道安装、气流组织、制冷技术。

通过运用所学的理论知识，对给定建筑物进行空气调节的设计计算、方案选择、施工图绘制，掌握空调系统的设计方法，以巩固所学理论知识和培养学生解决实际问题能力，达到综合训练的目的。

2 设计基本资料2.1建筑概况;(1)外墙属于II 型,传热系数k=1.50w/(m2.k)，由外向内分别为：水泥砂浆、砖墙、白色粉刷。

（2）层高3500mm ，外窗大小2400x2000（3）邻室包括走廊，均与室内温度相同，不考虑内墙传热。

（4）每间办公室为2人，在办公室内的时间段位8:00——18:00共十个小时。

（5）室内照明采用2盏200w 明装荧光灯，开灯时间为8:00——1800（6）室内压力稍高于室外压力。

河南城建学院目录1绪论 (1)1.1设计目的 (1)1.2 主要内容和基本要求 (1)2 设计基本资料 (2)2.1建筑概况 (2)2.2设计参数 (2)3 负荷计算 (2)3.1冷负荷计算方法 (2)3.2空调冷负荷计算 (2)4空调系统方案的确定 (8)4.1空调末端系统方案比较 (8)4.2 空调水系统方案比较确定.... (9)5 设计方案计算及设备选型 (11)5.1风机盘管加新风系统的处理过程及送风参数确定................ . (11)5.2风机盘管的选型计算........................................ (15)5.3新风机组选择计算 (15)6 空调系统水力计算 (15)6.1空调风系统水力计算 (15)6.2空调水系统水力计算 (16)7 水系统的设计............................................ (19)8消声、减振及保温设计......................... (25)8.1 减振设计......................... (25)8.2保温设计......................... (26)9 气流组织......................... . (27)9.1 布置气流组织的分布...................... . (27)9.2 散流器选择计算....................... .. (27)10 防火设计......................... . (28)11 实习总结......................... . (28)参考文献......................... .. (29)1 绪论1.1设计目的本设计要求熟悉中央空调设计步骤及方法，负荷的计算，设备的选型和布置，熟悉所选用的中央空调系统. 通过设计过程，要系统的掌握中央空调的相关知识，并培养自己分析、解决问题的能力，为将来从事本专业相关设计工作和施工、验收、调试、运行、管理和有关应用科学的研究、技术开发等工作奠定可靠的基础。
