声光双控灯毕业设计报告书2020.1

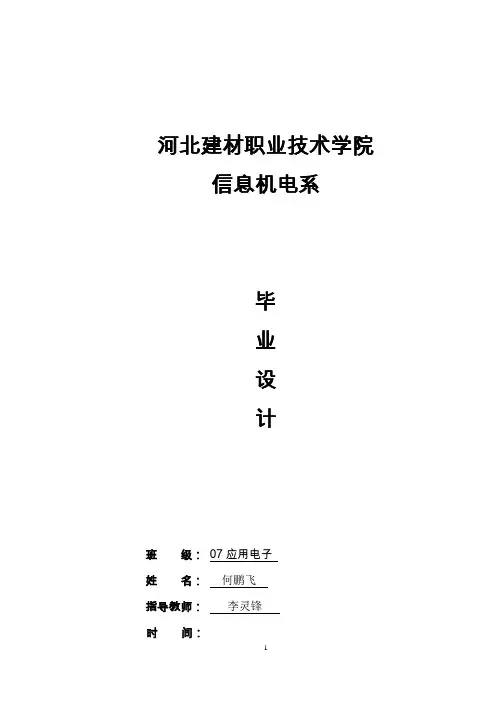

河北建材职业技术学院信息机电系毕业设计班级：07应用电子姓名：何鹏飞指导教师：李灵锋时间：引言随着电子技术的发展，尤其是数字技术的发展，用数字电路技术实现灯的自动发亮、节能节电、延长灯的寿命变得越来越重要，而且贴近我们的实际生活。

声光控电路已成为人们日常生活中必不可少的必需品，它不需要开关，当有人经过时会自动的亮；广泛应用于走廊、楼道招待所等公共场所，给人们的生活、带来极大的方便。

因此，得到了广泛的应用。

声光控电路是声音和光控制电路工作的电子开关。

该电路由电源电路、声控电路、光控电路和延时控制开关电路等组成，它不仅广泛适用于楼梯间、过道库房等场合，而且节能省电，使用方便。

摘要本设计是由电源电路、声控电路、光控电路和延时控制电路组成。

电源电路由照明灯、整流二极管VD4～VD7 、电阻器R10、稳压二极管VS和滤波电容器C4组成。

声控电路由压电陶瓷片BC、非门集成电路IC（D1～D6）内部的D1、D2、电阻器R1～R3和电容器C1组成。

光控电路由光敏二极管VD1、IC内部的D3、D4和电阻器R9等组成。

延时控制电路由电容器C2、C3、电阻器R4～R8、IC内部的D5、D6、晶体管V和晶闸管VT组成。

交流220V电压经EL限流、VD4～VD7整流、R10降压、VS稳压及C4滤波后，为IC提供9V直流电压。

关键词：电源电路声控电路光控电路延时控制电路ABSTRACTThe design is by the power supply circuit, voice circuits, light control circuit and the delay control circuit. Power circuit from the lighting, rectifier diode VD4 ~ VD7, resistor R10,Zener diode and filter capacitor C4 form VS. V oice circuit from the piezoelectric ceramic BC, non-gate IC IC (D1 ~ D6) within the D1, D2, resistors R1 ~ R3 and capacitor C1 form. Light control circuit by the photosensitive diode VD1, IC internal D3, D4, and resistors R9 and other components. Delay control circuit by the capacitor C2, C3. Resistor R4 ~ R8,IC internal D5, D6, transistor and thirstier VT V composition. AC 220V voltage by the EL limit.VD4 ~ VD7 rectifier, R10 buck, VS C4 regulator and filter in order to provide IC 9V DC voltage.Key words：Power circuit V oice circuit Light control circuit Delay control circuit目录1.系统方案选择与论证 (6)1.1题目要求 (6)1.2系统的基本方案 (6)1.3课题研究的目的和意义 (7)2.系统的硬件设计与实现 (8)2.1系统硬件的基本组成部分 (8)2.2主要单元电路设计 (8)2.3 元器件的选择及检测方法 (8)2.4 安装调试 (10)3.系统调试及故障分析 (10)结论 (11)致谢 (12)参考文献 (12)元件清单 (12)1 系统的方案选择与论证1.1题目要求设计一个电路新颖、结构简单、安全节电、安装方便的声光双控延时照明电路。

目录摘要 (1)第1章绪论 (2)第2章整体设计方案 (3)第3章单元电路设计 (5)3。

1声控电路设计 (5)3.2整流电路 (6)3。

2.1倍压整流电路 (6)3。

2.2桥式整流电路 (6)3。

3光控电路设计 (7)3.4电子开关 (8)3.5延时电路 (9)第4章整机电路设计 (11)第5章电路仿真 (13)结语 (15)致谢 (17)参考文献 (18)附录一整机电路图 (19)附录二元器件清单表 (20)摘要为了适应发展，更好的锻炼自己，使理论和实践更好的结合，根据学校指示在之际，做了这次毕业设计。

毕业设计是高职教学过程中一个十分重要的环节，是锻炼学生运用所学知识正确分析解决实际问题的一个重要方面,也是高职培养应用型专业人才的要求。

我们本着一切从实出发的方针,严肃认真，独立思考，自己动手，实事求是的态度完成毕业设计。

在指导老师的大力帮助下运用自己所学知识做了这个设计。

这次设计充分体现了学院“笃学、崇德、尚能”的思想。

社会的进一步发展，各式各样的灯层出不穷，为了防止公物损坏，节约用电,设计了各种控制灯,本次设计的系统实用性强、操作简单.例如公共场所和居民居住区的公共楼道普遍使用机械手动开关，由于各种原因往往出现许多灯泡点亮长明的现象，故使灯泡寿命短,浪费电量,为国家、单位、个人造成经济损失.另外，由于频繁开关或其他人为因素，墙壁开关的损坏率很高，既增大了维修量、浪费了资金，又容易造成事故隐患。

因此，设计研制一种电路新颖、安全节电、结构简单、安装方便的声控走廊灯节能自动开关显得相当有必要。

使公共场所和居民居住区的公共楼道灯在白天时不亮,晚上闻声自亮，待人走后,几十秒后自动关闭，既方便，又省电。

关键词信号放大；光电开关；声控电路；光控电路；延时电路第1章绪论科技的进步使电灯的样式、种类以及对灯的控制方式千变万化，随着社会的发展，资源的大量开采,能源在逐渐的减少，所以我们要建立起节约能源的意识，电能的节约首当其冲，而电灯的使用最为普遍，所以设计一种自动控制灯开关的电路是非常必要的,声控灯开关就是其中的一种.声控电路已成为人们日常中不可缺少的必须品，它不需要开关,当有人经过时会自动的亮；广泛应用于走廊、楼道招待所等公共场所，给人们的生活带来及大的方便。

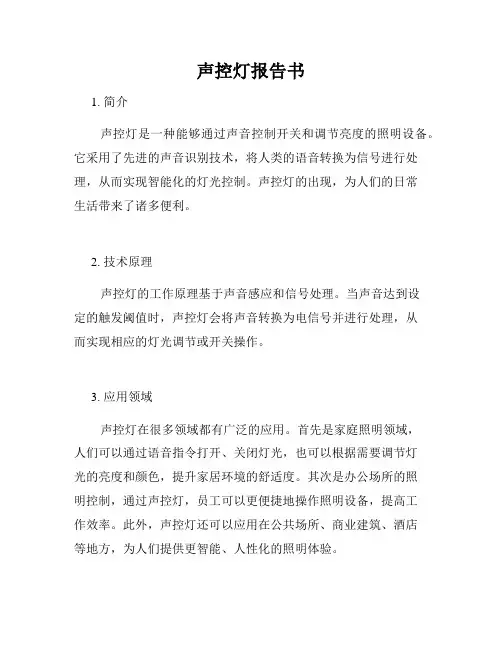

声控灯报告书1. 简介声控灯是一种能够通过声音控制开关和调节亮度的照明设备。

它采用了先进的声音识别技术，将人类的语音转换为信号进行处理，从而实现智能化的灯光控制。

声控灯的出现，为人们的日常生活带来了诸多便利。

2. 技术原理声控灯的工作原理基于声音感应和信号处理。

当声音达到设定的触发阈值时，声控灯会将声音转换为电信号并进行处理，从而实现相应的灯光调节或开关操作。

3. 应用领域声控灯在很多领域都有广泛的应用。

首先是家庭照明领域，人们可以通过语音指令打开、关闭灯光，也可以根据需要调节灯光的亮度和颜色，提升家居环境的舒适度。

其次是办公场所的照明控制，通过声控灯，员工可以更便捷地操作照明设备，提高工作效率。

此外，声控灯还可以应用在公共场所、商业建筑、酒店等地方，为人们提供更智能、人性化的照明体验。

4. 优势与挑战声控灯相比传统的开关和调光装置具有诸多优势。

首先，它消除了操控的复杂性，省去了按按键的繁琐操作，通过简单的语音指令即可实现需求。

其次，声控灯提供了更高的灵活性和定制化选择，可以根据个人喜好和需要进行亮度、颜色，甚至模式的调整。

然而，声控灯也面临一些挑战，如对声音的识别准确性要求较高，也需要保护用户的隐私安全。

5. 市场前景随着科技的不断发展，智能家居、智能照明等领域正在蓬勃兴起，声控灯作为其中的一项重要应用，具有广阔的市场前景。

人们对于舒适、智能化的生活环境的需求不断增长，声控灯可以满足人们对于照明控制的便利性和个性化要求，因此有望得到越来越多消费者的青睐。

6. 发展趋势在声控灯的发展趋势方面，一方面，技术的不断创新和进步将进一步提升声控灯的性能和用户体验。

例如，未来声控灯可能会加入更精准的语音识别功能，提供更多智能化的操作选项。

另一方面，声控灯与其他智能设备的互联互通将成为未来的发展方向，人们可以通过手机或其他智能终端设备与声控灯进行连接，实现更便捷的控制方式。

7. 结语声控灯作为现代照明控制领域的一次重要创新，为人们的生活带来了许多便利和舒适。

毕业设计（论文）论文题目：声光双控节能灯设计所属系部：电信系指导老师：职称：学生姓名：学号:专业：应用电子技术毕业设计（论文）任务书题目：声光双控节能灯设计任务与要求：设计一个简易声光双控节能灯电路①电路要能够感应光线强弱、声强弱，实现有光线时灭，无光线有声时亮并且照明灯点亮一段时间后自动关断，当又有新的声源出现时，照明灯应重新开启。

②根据上述要求选定设计方案，画出一套完整的设计电路图，列出所需的元件清单，写出详细的设计过程。

时间：年月日至年月日共周所属系部：电信系学生姓名：学号：专业：应用电子技术指导单位或教研室：指导教师：职称：摘要常言道“眼睛是心灵的窗户。

”我认为灯则是指引心灵的方向标。

在生活中，我们无时不在地使用着灯，诸如台灯、路灯、日光灯、探照灯、彩灯等等，但不管是什么样式的灯，它们的作用都是一致的——照明。

因此，设计一个既实用又方便的照明灯则是我们人类共同的愿望。

而生活中我们用的最为平常的灯则是楼道里的照明灯，住过居民楼的人都应该知道，楼道很窄，晚上行走很不方便，如果让楼道的照明灯一直亮着，则难免会浪费国家资源，因此设计一种既不浪费国家电力又很方便实用的照明灯系统是很有实用价值意义的一件事。

在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。

另外，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。

同时，为了加强我们对模拟电子技术，数字电子技术，电子工艺的理解和巩固，我花了一个月的时间进行毕业设计，而我设计的课题是声光控制节能灯的设计，我设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控白炽灯节能照明灯。

本论文主要阐述了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好。

白天光照好，不管过路者发出多大声音，都不会是灯泡发亮。

云南城市建设职业学院Yunnan Urban Construction Vocational College课题报告题目：声光双控灯*名：***学号： *********院系：信息工程系专业：移动通信技术指导教师：**二零一二年十月二十二日摘要声光控制开关是一种当环境亮度高时，有声响灯也不亮，当环境亮度低利用人的脚步声、说话声、击掌声等声音作用使灯点亮，亮灯一定时间后能自动熄灯的自动控制照明开关。

它一般采用集成电路，其基础原理是当白天的环境亮度高时，经光敏电阻的作用，电路被封锁，声音不能触发电路工作，灯泡不亮。

晚上或环境亮度低时，光敏电阻阻值呈相反状态，当有声音时，声音信号由压电陶瓷片拾取，经声电转换成微弱的电信号，该信号经放大后送处理器处理，处理器经将幅度、频率不尽相同的若干声波信号转换成一次状态改变的控制信号，延时后执行机构直接控制开关，电路工作，灯泡点亮，亮灯一定间后（可根据需要设定）自动熄灭。

在实际工程应用中，要注意选择灵敏度适宜，电路元件质量好的开关。

有的开关灵敏度低或器件质量存在问题，必须大喊一声，或使劲跺脚、拍手，才能使灯亮起来，嗓声大，对环境影响大，不受欢迎。

此外，还要注意维护，有的开关因环境光接收口被灰尘、小广告覆盖，无声响时，白天灯也自动点亮，或某个元件故障，导致晚间灯不亮，或即亮即灭等现象，影响使用。

关键词：与非门放大；光敏二极管；可控开关；延迟电路。

AbstractSound and light control switch is a kind of brightness when the environment is high, there is sound lights do not shine, when the environmental brightness is low, the use of people's footsteps, voices, applause and other sound effects hit so that lamp lit, lighting a certain time can automatically turn off the lights after the automatic control of lighting switches. It is commonly used integrated circuits, based on principle is that when the ambient light is high during the day, after the role of photosensitive resistor, the circuit is blocked, the sound does not trigger the circuit, light bulb does not shine. At night or environmental brightness is low, the photosensitive resistor was the opposite state, when there are sound, the sound signals picked up by the piezoelectric ceramics by acoustic-electric converted into weak electrical signals, the signal after amplification evacuation processor, handling device will be amplitude, frequency, a number of different acoustic signals into a state change of the control signal, time delay after the direct control by the executive body switches, circuit work, light bulbs, lighting upon certain rooms (can be set as required) automatically switch off. In practical engineering applications, the sensitivity should be selected from suitable, good quality components, the circuit switch. Some switches or low sensitivity device quality problems must be shouted, or energetically stomping, clapping, can lights up, throat and loud voices on the environmental impact of large, unpopular. In addition, we must pay attention to maintain, and some switch I have been receiving due to ambient light dust, small advertising coverage, no sound when the lights are automatically lit during the day, or a component failure,resulting in night light does not shine, or the bright Jimie and otherphenomena affect the use.Key words: cross-coupled nand gates amplifier, Photosensitive diode; Controllable switching; Latency circuits.目录1前言 (1)1.1课题研究的目的和意义 (1)1.2国内外概况 (1)1.3 设计思路及优缺点 (2)2设计方案论证 (2)2.1题目分析 (3)2.2设计方案 (4)2.3方案比较 (5)3声光双控节能灯设计 (5)3.1方案电路原理框图 (5)3.2声控电路 (6)3.3整流电路 (6)3.4光控电路 (7)3.5延时电子开关电路 (8)3. 6元件清单表 (9)3.7声光控制灯的常见故障与检修 (9)4主要元器件介绍 (10)4.1 驻极体话筒 (10)4.2光敏电阻 (13)4.3 调试 (14)4.4 CD4011芯片的结构与原理 (14)5小结 (16)6致谢 (16)7参考文献 (18)一前言1.1课题研究的目的和意义研究的目的：通过这次的课题研究我们希望在理清它的发展脉络上进一步了解它的发明原理，将平时所学习的知识运用到实验探索上，这对提高我们的动手能力，创新意识，及锻炼思维活动无疑是一个莫大的帮助。

学院系声光双控楼道灯控制器的设计与制作姓名：系〔院〕：班级：指导老师：201年月日摘要在学校、机关、厂矿企业等单位的的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。

另外，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。

我设计的课题是声光双控楼道灯控制器，设计了一种电路新颖、安全节电、结构简单、安装方便、使用寿命长的声光双控楼道灯。

在本设计中声光双控楼道灯控制器电路由电源电路、声电转换电路、放大电路、处理电路、光电转换电路及控制电路组成，主要介绍了声光双控楼道灯的性能，适用范围及工作原理，给出了个电路原理图及元件参数选择，节电效果十分明显，同时也大大减少了维修量、节约了资金，使用效果良好。

用声光双控楼道灯代替开关楼道灯，白天光照好，不管过路者发出多大的声音，楼道灯也不会亮。

夜晚光暗，当有人走过楼梯通道，发出脚步声或者其他声音时，电路的拾音器只要检测到有碎发声响，楼道灯会自动点亮，提供照明，当人们进入家门或者走出公寓，楼道灯延时几分钟后自动熄灭，可以到达节能的目的。

声光控制电路灯不仅适用于住宅区的楼道，而且也适用于工厂，办公楼，教学楼等公共场合，它具有体积小、外形美观、制作容易、工作可靠等优点，适用于各种楼房走廊的照明设备。

关键词：自动控制；节能；信号放大整形；声电转换电路；光电转换电路;控制电路。

目录第一章绪论 0声光双控课题背景 0声光双控课题研究的目的 0第二章声光双控电路基本原理 (1)声光双控节能灯基本原理 (1)555电路基本原理 (1)声控电路基本原理 (3)光控电路基本原理 (4)延时电路基本原理 (4)第三章声光双控电路设计分析 (5)声控电路 (6)单稳态延时电路 (7)光控电路 (7)第四章声光双控电路故障排除 (9)第五章声光双控电路设计图及所需元器件清单 (10)第六章心得体会 (13)参考文献 (14)致谢 (15)第一章绪论1.1声光双控课题背景由于近年来我国的照明器材行业的迅速崛起，中国已经成为电光源产品的主要输出国之一。

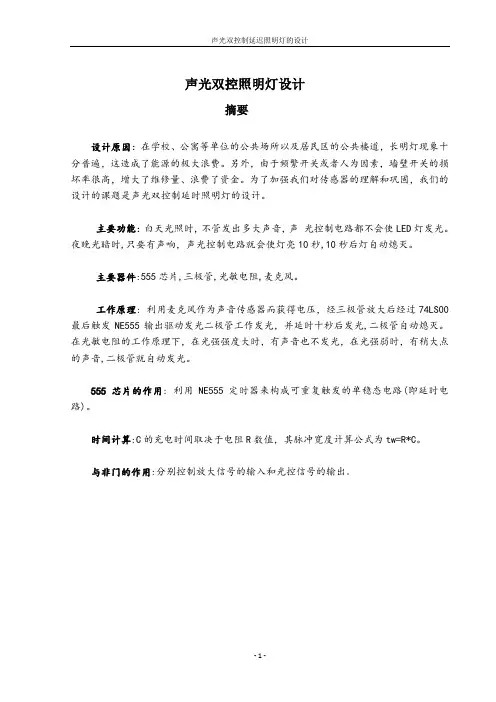

声光双控照明灯设计摘要设计原因：在学校、公寓等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。

另外，由于频繁开关或者人为因素，墙壁开关的损坏率很高，增大了维修量、浪费了资金。

为了加强我们对传感器的理解和巩固，我们的设计的课题是声光双控制延时照明灯的设计。

主要功能：白天光照时，不管发出多大声音，声光控制电路都不会使LED灯发光。

夜晚光暗时,只要有声响，声光控制电路就会使灯亮10秒,10秒后灯自动熄灭。

主要器件:555芯片,三极管,光敏电阻,麦克风。

工作原理: 利用麦克风作为声音传感器而获得电压，经三极管放大后经过74LS00 最后触发NE555输出驱动发光二极管工作发光，并延时十秒后发光,二极管自动熄灭。

在光敏电阻的工作原理下，在光强强度大时，有声音也不发光，在光强弱时，有稍大点的声音,二极管就自动发光。

555芯片的作用: 利用NE555定时器来构成可重复触发的单稳态电路(即延时电路)。

时间计算:C的充电时间取决于电阻R数值，其脉冲宽度计算公式为tw=R*C。

与非门的作用:分别控制放大信号的输入和光控信号的输出。

1原理框图：声音采集电路放大电路光控电路单稳态触发电路电路采用声光控放大照明电路，对于光强的监测是利用MIC的特性，即当其接收到足够的光强时，在其中会产生一个脉冲波，从而把声音信号变为电信号，通过对声强信号的处理可得一个电平信号，为控制电路准备，延时控制功能通过NE555定时器构成的可重复触发的单稳态电路来实现。

光信号的感应通光敏电阻阻值不同控制与非门的高低电平转换实现，将光控电路的输出作为NE555定时器的复位端输入。

从而可以实现在光线强的情况下，即使有足够的声音信号，明灯电路也不工作，面在光线弱的情况下，可以通过声音信号来控制发光二极管。

在日常生活中的应用，可以节电节能。

2 主要元器件介绍:2.1 555芯片资料：555集成电路的引脚图和功能图如上图.各引脚含义及功能:Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。

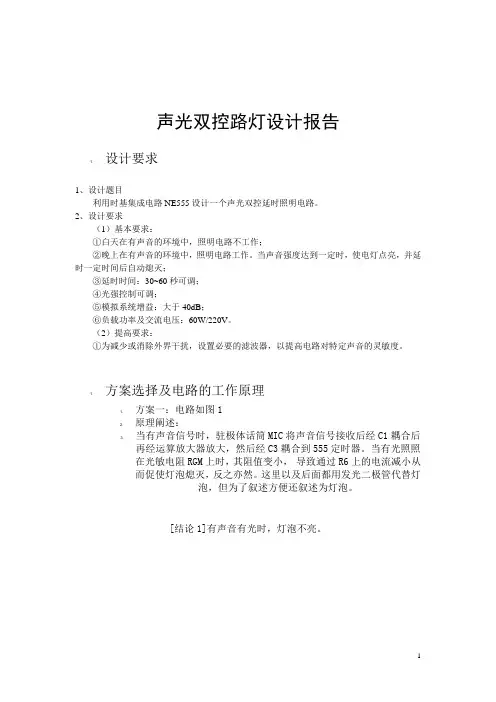

声光双控路灯设计报告1. 设计要求1、设计题目利用时基集成电路NE555设计一个声光双控延时照明电路。

2、设计要求（1）基本要求：①白天在有声音的环境中，照明电路不工作；②晚上在有声音的环境中，照明电路工作。

当声音强度达到一定时，使电灯点亮，并延时一定时间后自动熄灭；③延时时间：30~60秒可调；④光强控制可调；⑤模拟系统增益：大于40dB；⑥负载功率及交流电压：60W/220V。

（2）提高要求：①为减少或消除外界干扰，设置必要的滤波器，以提高电路对特定声音的灵敏度。

1. 方案选择及电路的工作原理1. 方案一：电路如图12. 原理阐述：3. 当有声音信号时，驻极体话筒MIC将声音信号接收后经C1耦合后再经运算放大器放大，然后经C3耦合到555定时器。

当有光照照在光敏电阻RGM上时，其阻值变小，导致通过R6上的电流减小从而促使灯泡熄灭，反之亦然。

这里以及后面都用发光二极管代替灯泡，但为了叙述方便还叙述为灯泡。

[结论1]有声音有光时，灯泡不亮。

图1：方案一原理图同理：当有声音信号传入而又有光照射在光敏电阻（利用两个电阻代替）RGM 时，RGM阻值很小，导致555定时器得4口处于零状态从而使灯泡不亮[结论2]有声音无光时，灯泡亮。

当灯泡点亮过程中有新的声源出现时，新的信号将促使2口处于高电平状态从而使灯泡发亮。

2、方案二：原理阐述：此方案和上方案一原理基本相同就放大方式不同。

当有声音信号时，驻极体话筒MIC将声音信号接收后经C1耦合后再经Q1,Q2放大，然后经C3耦合到555定时器。

当有光照照在光敏电阻RGM上时，其阻值变小，导致通过R6上的电流减小从而促使灯泡熄灭，反之亦然。

[结论1]有声音有光时，灯泡不亮。

同理：当有声音信号传入而又有光照射在光敏电阻RGM 时，RGM阻值很小，导致555定时器得4口处于复位状态从而使灯泡不亮[结论2]有声音无光时，灯泡亮。

当灯泡点亮过程中有新的声源出现时，新的信号将促使2口处于高电平状态从而使灯泡发亮。

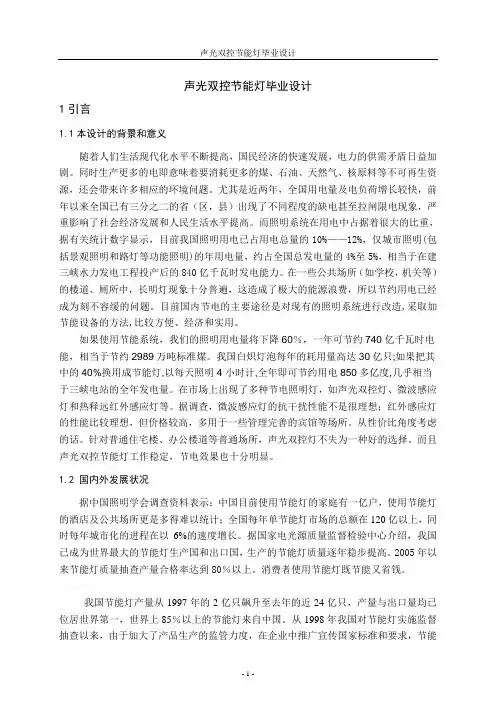

声光双控节能灯毕业设计1引言1.1本设计的背景和意义随着人们生活现代化水平不断提高，国民经济的快速发展，电力的供需矛盾日益加剧。

同时生产更多的电即意味着要消耗更多的煤、石油、天然气、核原料等不可再生资源，还会带来许多相应的环境问题。

尤其是近两年，全国用电量及电负荷增长较快，前年以来全国已有三分之二的省（区，县）出现了不同程度的缺电甚至拉闸限电现象，严重影响了社会经济发展和人民生活水平提高。

而照明系统在用电中占据着很大的比重，据有关统计数字显示，目前我国照明用电已占用电总量的10%——12%，仅城市照明(包括景观照明和路灯等功能照明)的年用电量，约占全国总发电量的4%至5%，相当于在建三峡水力发电工程投产后的840亿千瓦时发电能力。

在一些公共场所（如学校，机关等）的楼道、厕所中，长明灯现象十分普遍，这造成了极大的能源浪费，所以节约用电已经成为刻不容缓的问题。

目前国内节电的主要途径是对现有的照明系统进行改造,采取加节能设备的方法,比较方便、经济和实用。

矚慫润厲钐瘗睞枥庑赖。

如果使用节能系统，我们的照明用电量将下降60％，一年可节约740亿千瓦时电能，相当于节约2989万吨标准煤。

我国白炽灯泡每年的耗用量高达30亿只;如果把其中的40%换用成节能灯,以每天照明4小时计,全年即可节约用电850多亿度,几乎相当于三峡电站的全年发电量。

在市场上出现了多种节电照明灯，如声光双控灯、微波感应灯和热释远红外感应灯等。

据调查，微波感应灯的抗干扰性能不是很理想；红外感应灯的性能比较理想，但价格较高，多用于一些管理完善的宾馆等场所。

从性价比角度考虑的话。

针对普通住宅楼、办公楼道等普通场所，声光双控灯不失为一种好的选择。

而且声光双控节能灯工作稳定，节电效果也十分明显。

聞創沟燴鐺險爱氇谴净。

1.2 国内外发展状况据中国照明学会调查资料表示：中国目前使用节能灯的家庭有一亿户，使用节能灯的酒店及公共场所更是多得难以统计；全国每年单节能灯市场的总额在120亿以上，同时每年城市化的进程在以6%的速度增长。

毕业设计说明书设计题目声光控灯设计系部机械电子系专业机电一体化班级机电1107摘要以往的声控开关大多都是应用模拟电子技术进行设计，分立元件多，不可靠，如今单机技术已经相当成熟，运用单片机可以设计出智能型的声控开关，电路设计好后，运用软件编程来实现其功能，灵活方便，修改简单。

目前许多声控开关的平均使用寿命不长，主要是因为电路作频繁的开关，启动电流非常大，导致功率元件可控硅由于过载而损坏。

本文中采用开关电压过零保护技术，可消除白炽灯开启瞬间的大电流冲击，有效地防止可控硅元件启动时电流过载，大大地延长了开关使用寿命，并且可以起到保护灯泡的作用。

本次课程设计的任务是楼道声控灯，根据模拟电子和数字电子所学的知识自主设计，在老师的指导下以小组为单位组装实物并调试。

如今，人们对声控技术越来越熟悉。

用声音代替肢体动作给人们带来了很多好处和便利。

因此，越来越多的声控设备广泛地应用到人们的生活当中。

关键词：光控灯、声控灯、光敏电阻、麦克风、导通、截至AbstractOptically controlled lamp and acoustic control lamp play an imp ortant role in our daily life(like in corridor,toilet,alleyway and so on).They make our life more covenient.By use of them,we can not only protect ourselves from the hurt that maybe caused in looking for the switches of lights in the dark,but also elimin ate the phenomenon that someone turn on the light but nobody tu rn off to avoid the waste of resources.It introduces the principle of how to use dynatrons and a n and gate chip to achieve the purpose that control the lights by light and sound,and specially stresses the ways and concrete de tails about how to use them to achieve the purpose and the sol utions of the problems that will be met in the process of maki ng it.Key words：Optically controlled, acoustic control, mircphone, light dependent resistor breakover, cutoff目录摘要............................................................................................................... I Abstract .......................................................................................................... II 1．元器件的介绍与检测 .. (1)1.1电阻 (1)1.2电容 (3)1.3二极管 (6)1.4三极管 (7)1.5晶闸管 (8)2 焊接 (10)2.1焊料与焊剂的选择 (10)2.2焊接的顺序及方法 (11)3.声控走廊灯开关电路的原理分析 (12)3.1.声控走廊灯开关电路工作原理 (12)3.2整流、降压、滤波电路 (13)3.3声控走廊灯开关电路原理图 (15)4 调试 (16)致谢 (17)参考文献 (18)1．元器件的介绍与检测1.1电阻电阻，英文名resistance，通常缩写为r，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

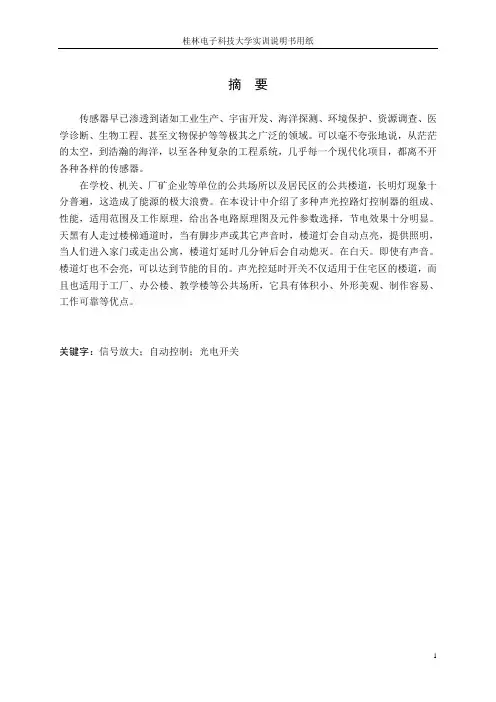

摘要传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之广泛的领域。

可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。

在学校、机关、厂矿企业等单位的公共场所以及居民区的公共楼道，长明灯现象十分普遍，这造成了能源的极大浪费。

在本设计中介绍了多种声光控路灯控制器的组成、性能，适用范围及工作原理，给出各电路原理图及元件参数选择，节电效果十分明显。

天黑有人走过楼梯通道时，当有脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天。

即使有声音。

楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，它具有体积小、外形美观、制作容易、工作可靠等优点。

关键字：信号放大；自动控制；光电开关AbstractSensors through to the already such as industrial production, the development, the ocean detection, environmental protection, resources investigation, medical diagnosis, biological engineering, or even cultural relic protection and so on of the extremely broad range of industries. It is no exaggeration to say, from the vast space, to the vast ocean, so that all sorts of complicated engineering system, almost every modern project, is inseparable from the various kinds of sensors.In schools, offices, factories and enterprises, and other units public and residential neighborhood of public corridor, ever-burning lamps phenomena are very common, this creates a tremendous waste of energy. In this design is described in DuoZhong sound electric lamps controller of the composition, properties, application and working principle, given all of the circuit principle diagram and components, the choice of parameters of energy saving effect is very clear. It is dark someone pass the stairs channel, when footsteps or other sounds, will provide automatic light, building lighting, when people enter the house or out of the apartment, corridor lights delay a few minutes will automatically be put out. During the day. Even if a voice. Corridor lights also will not light, can achieve the purpose of saving energy. Sound electric delay switch is not only applied in the corridor of residential area, but also apply to factory, office building, teaching building, public places, it has small, beautiful shape, is easy to make and reliable work, etc.Key words：amplification；Automatic control；Photoelectric switch目录引言 (1)1 传感器介绍 (2)1.1 感光部分 (2)1.2 感声音模块 (2)2 设计方案的思想与原理介绍 (2)2.1 设计思想 (3)2.2 设计中的自我创新内容 (3)2.2.1通路延时可控 (3)2.2.2声音与光的敏感度可调 (3)2.2.3导通过程中再次传感设定 (4)2.2.4房间模式 (4)2.2.5路灯模式 (4)2.2.6人或物品计数模式 (4)2.3 原理介绍 (4)3 电路模块说明 (5)3.1 光敏 (5)3.2 声敏 (6)3.3 输出 (7)3.4 总体 (8)4 电路调试过程中出现的问题与解决方法 (9)4.1 导通之后发热 (9)4.2 无法调节敏感度 (9)4.3 数码管出现乱码 (10)4.4 计数模式出现的问题 (10)4.5 延时方案的选择 (10)4.6 房间模式的实际应用问题 (10)5 电路的实际应用与拓展方向 (10)6 结论 (11)谢辞 (13)参考文献 (14)附录 (15)引言人们为了从外界获取信息，必须借助于感觉器官。

声光双控灯毕业设计毕业设计：声光双控灯设计方案一、引言二、设计目标1.实现声音控制：利用声音传感器来接收环境声音，通过声音信号的强弱来调节灯光亮度。

2.实现光线控制：利用光线传感器来感知环境光线强弱，根据环境需要自动调节灯光亮度和颜色。

3.智能化操作：设计一个用户界面，可以手动调节灯光亮度和颜色，同时也可以通过手机APP进行远程控制。

三、方案设计1.系统整体架构声光双控灯的系统整体架构由三部分组成：声音传感器模块、光线传感器模块和控制模块。

声音传感器模块用于接收环境声音，并将声音信号转换成电信号。

光线传感器模块用于感知环境光线的强弱，将光线信号也转换成电信号。

控制模块接收从声音传感器和光线传感器模块发送过来的电信号，并根据信号的强弱来调节灯光的亮度和颜色。

2.硬件设计声音传感器模块采用MEMS麦克风传感器，通过对环境声音的采集来得到声音信号。

光线传感器模块采用环境光传感器，能够感知环境光线的强弱，并将其转换为电信号。

控制模块由单片机和LED灯带组成。

单片机用于接收从传感器模块发送过来的电信号，并根据信号的强弱来控制LED灯带的亮度和颜色。

3.软件设计控制模块的软件设计主要使用C语言进行编程，通过编写相应的算法来实现声音和光线的控制功能。

在用户界面方面，可以设计一个LCD显示屏和一组按键来手动调节灯光亮度和颜色。

同时，可以使用蓝牙模块将控制模块与手机APP进行连接，实现远程控制的功能。

四、性能评估为了评估设计方案的性能，可以进行以下测试和评估：1.声音传感器的灵敏度和采样频率：测试声音传感器对不同声音的识别能力和采样频率，评估其对声音的响应速度。

2.光线传感器的灵敏度和动态范围：测试光线传感器对不同光线强弱的识别能力和动态范围，评估其对光线的感应性能。

3.控制模块的调光和颜色调节精度：通过手动操作和手机APP远程操控，测试控制模块对灯光亮度和颜色的调节精度。

4.系统整体的反应速度和实时性：测试整个声光双控灯系统对环境变化的响应速度和实时性。

第一章系统概论1.1系统的功能夜间通常要在黑暗的现场设置警示提示灯具，用来提醒过往的人员，以防止夜晚过往人员。

为了提高警示提示效果、节省电能和方便使用，警示灯最好采用自动控制方式即声音和光线。

本文介绍的警示灯控制的电路就具备了声控和光控两种功能。

声光控路灯控制器可以自动实现白天光线较暗和晚上遇到声响时，灯自动点亮，从而实现人来灯亮，人走灯灭，既方便又实用。

不仅节约了电能，而且能延长灯泡使用寿命。

可广泛应用于楼梯，走廊，卫生间及生活小区等公共场所的照明控制。

此控制器经济实用，即使一般的脚步声也能出灯泡发光照明好。

（1）具有光控功能，白天光线较亮，即使有声音路灯也不亮，光线较暗，有声时灯点亮。

（2）具有声控功能，晚上光线较暗，有声音时路灯点亮，保持一段时间自动灭掉。

本次课程设计是我第一次用带焊点的面包板，第一次焊元器件，可能有不完美的地方，希望老师和同学们给予批评和指正。

1.2系统的组成本系统主要有三个大模块组成。

NE555组成的延时电路，LM358组成的反馈和放大电路，74LS122组成的第二章设计方案论证2.1 电路原理图2.2工具和元器件的选择工具：万用表DT-9208 一台，拔线钳子一把，镊子一把，导线若干，电烙铁一把。

元器件：10KΩ电阻一个，4.7KΩ电阻五个，330Ω一个电阻，150KΩ一个电阻，10uF电容一个，470uF电容一个，发光二极管一只，光敏二极管一只，NE555集成块一块，LM358据此快一块，74LS122集成块一块，驻极体话筒，面包板一个。

第三章元器件介绍3.1 LM358简介概述：LM358部包括有两个独立的，高增益，部频率补偿的双运放大器。

适合于电源电压围很宽的单电源使用，也使用于双电源工作模式，在推荐的工作条件下，电源电流于电源电压无关。

它的使用围包括传感放大器，直流增益模块和其他说有可用单电源供电的使用运算放大器的场合。

特性：·部频率补偿·直流电压增益高（约100dB）·单位增益频带宽（约1MHz）·电源电压围宽：单电源(3一 30V)；双电源（±1.5V 一±15V）·低功耗电流，适用于电池供电·低输入偏流·低输入失调电压和失调电流·共模输入电压围宽，包括接地·差模输入电压围宽，等于电源电压围·输出电压摆幅大（0一 Vcc）引脚排列图：3.2 NE555简介NE555 (Timer IC)大约在1971年由Signetics Corporation发布，在当时是唯一非常快速且商业化的Timer IC，在往后的30年來非常普遍被使用，且延伸出许多的应用电路，尽管近年來CMOS技术版本的Timer IC如MOTOROLA的MC1455已被大量的使用，但原规格的NE555依然正常的在市场上供应，尽管新版IC在功能上有部份的改善，但其脚位劲能并没变化，所以到目前都可直接的代用。

声控节能灯毕业设计声控节能灯作为一种新型的智能照明产品，在近几年得到了广泛的关注和应用。

随着人们对生活质量的要求越来越高，对于照明产品的安全性、舒适性和节能性等也提出了更高的要求。

而声控节能灯正是在这一背景下应运而生的。

声控节能灯是一种可以通过声音来控制开关的照明设备。

通过内置的声音传感器，能够感知到周围的声音并进行相应的反应。

在普通的日常生活中，人们只需要发出一定的声音，就能够实现灯的开关。

这种设计灵感来自于人们对于操作简单、方便快捷的需求，无需手动开关，只需一声令下即可。

首先，声控节能灯的使用具有较高的安全性。

通过声控开关可以避免人们长时间暴露在黑暗中寻找开关的过程中的潜在安全隐患。

夜间起床或者进入黑暗环境，只需一声“开灯”，灯光就会亮起，避免了因天黑看不清楚而导致的摔倒或碰伤等意外事故。

特别是对于老年人和孩子来说，这种智能照明设备能够提供更好的生活条件和人性化的关怀。

其次，声控节能灯的使用也能够提高照明的舒适性。

利用声音来控制灯光的开关，不需要触碰物理开关，避免了因触摸灯开关而产生的静电或电击的问题。

同时，声控灯具还可以调节亮度，根据声音的大小进行灯光的调整，兼顾了照明效果和舒适感。

在晚间休息或者需要安静的环境中，只需用微弱的声音控制灯光亮度，起到柔和、舒适的照明效果，能够更好地满足人们的生活需求。

最后，声控节能灯的使用也具有较高的节能性。

由于灯的开关只能通过声音来控制，所以在不需要照明的时候，只需保持静音即可，大大减少了无效照明的浪费。

另外，声控灯具还可以通过定时和延时关灯功能来实现更加智能的控制，不仅提高了用户的舒适度，还进一步提高了照明的节能效果。

总之，声控节能灯作为一种智能照明设备，在提高照明安全性、舒适性和节能性方面具有很大的潜力和优势。

它的出现标志着人们对照明产品的需求不断提高和完善，推动了照明行业的发展与改进。

随着科技的不断进步和智能化的发展，相信声控节能灯将在未来更加广泛地应用于人们的生活中。

声光控实验报告范文篇一：声光控灯实验报告（1）课题名称：声光控制路灯设计（2）内容摘要：本次设计的小组成员有徐海龙、秦应昌，在思考、设计、焊制、调试阶段，我们一直共同努力。

此次我们组需要设计的电路是声光控制路灯电路，在此电路中，我们希望达到的目的是，使电路能根据声音和光线的作用自动发光，并且自动熄灭。

在白天强光照射时，电路中灯泡不发光；而晚上无灯光或被遮光，并且有声响时灯泡发光，且延续约10秒后熄灭。

此电路图的设计主要是基于用声光控延时开关代替住宅小区的楼道上的开关，只有在天黑以后，当有人走过楼梯通道，发出脚步声或其它声音时，楼道灯会自动点亮，提供照明，当人们进入家门或走出公寓，楼道灯延时几分钟后会自动熄灭。

在白天，即使有声音，楼道灯也不会亮，可以达到节能的目的。

声光控延时开关不仅适用于住宅区的楼道，而且也适用于工厂、办公楼、教学楼等公共场所，用途非常广泛。

课题分析它主要由3部分组成：话筒，光敏电阻，555延时。

能够通过调节电阻和电容的大小来改变灯亮的时间长短，如果，时间过长就应该减小电阻或电容的值，反之，则增大。

光敏电阻和话筒的高度也会使灯的时间受到影响。

声光控节电开关，在白天或光线较亮时，555触发器呈关闭状态，灯不亮；夜间或光线较暗时，555触发器呈预备工作状态，当有人经过该开关附近时，脚步声、说话声、拍手声等都能开启节电开关。

灯亮后经过10秒左右的延时节电开关自动关闭，灯灭。

该开关扩展型适用于楼道、走廊、洗涮间、厕所等公共场合，能节电并延长灯泡使用寿命。

给人们的生活带来了很多的方便，受到了广泛的应用。

本电路是采用分分离元件的声控延时电路，其电路原理图如下图所示方框原理图说明：（3）设计指标（要求）；设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在10秒左右。

当光线较强的时候声控不起作用。

（4）系统框图与方案选择；方案一：本方案中MIC捕捉到声音信号时，产生出交流信号经过Q1的阻容耦合放大电路放大，然后经过C3的隔直耦合电容给Q2的基极一个偏置电压使Q2导通，Q2导通前555触发器2脚电压等于VCC等于5V当Q2导通后2脚电压低于1/3VCC 使555触发器进入工作状态LED亮当T=RC时555通过7，6脚放电完毕LED自动熄灭。

四川信息职业技术学院毕业设计说明书（论文）设计题目: 声、光控延时照明灯电路的设计毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。

对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。

作者签名：日期：指导教师签名：日期：使用授权说明本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。

作者签名：日期：学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。

除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。

对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。

本人完全意识到本声明的法律后果由本人承担。

作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。

本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。

涉密论文按学校规定处理。

作者签名：日期：年月日导师签名：日期：年月日指导教师评阅书评阅教师评阅书教研室（或答辩小组）及教学系意见四川信息职业技术学院毕业设计任务书百度文库- 好好学习，天天向上目录摘要 (1)第1章绪论 (1)声光控台灯电路的概述 (1)设计的目的与意义 (1)设计的内容 (1)第2章系统方案 (3)第3章、单元电路图 (4)、整机电路图 (5)模块说明 (5)3.2.1整流模块 (5)3.2.2放大模块 (6)3.2.3驱动模块和声光控开关模块 (6)3.2.4延时模块 (8)第4章整机工作原理 (9)第5章设计原理及电路图 (9)第6章系统仿真与调试 (13)系统仿真及原理图制作使用平台 (13)系统仿真元器件选择 (13)整机仿真调试 (14)结论 (16)致谢 (17)参考文献 (17)附录1 元器件清单 (18)摘要本声光控制开关的设计目的是为了解决长明灯及开关麻烦所造成的能源浪费而设计出了利用声光来控制照明灯开关的电路。

声控节能灯毕业设计摘要:本文介绍了一种基于声控技术的节能灯设计。

传统的照明系统需要手动打开和关闭，容易浪费电能。

为了解决这个问题，本文设计了一种基于声控技术的节能灯，通过声音信号来实现灯的开关控制。

实验结果表明，该设计具有良好的可靠性和实用性，能够有效降低能源浪费并提高照明效果。

关键词：声控技术、节能灯、照明系统、能源浪费1.引言照明系统是现代生活中必不可少的一部分，而传统的照明系统有一个共同的问题，就是需要手动打开和关闭。

当人们离开房间时常常忘记关闭灯，导致能源的浪费。

为了解决这个问题，本文设计了一种基于声控技术的节能灯，通过声音信号来实现灯的开关控制。

2.系统设计2.1硬件设计本系统的硬件主要由麦克风、声音传感器、控制电路和LED灯组成。

麦克风负责接收声音信号，声音传感器负责将声音信号转换成电信号，控制电路负责对电信号进行处理，以控制LED灯的开关。

2.2软件设计软件设计主要包括声音信号的采集和处理。

声音信号的采集使用麦克风来实现，并通过声音传感器将其转换为电信号。

电信号经过控制电路的处理后，触发LED灯的开关。

3.实验结果与分析本文设计的声控节能灯在实验中表现出良好的可靠性和实用性。

实验结果表明，当声音信号大于一定阈值时，LED灯会自动开启；当声音信号小于一定阈值时，LED灯会自动关闭。

这样可以有效地防止能源的浪费，并提高照明效果。

4.结论本文设计了一种基于声控技术的节能灯，通过声音信号实现了灯的开关控制。

该设计具有良好的可靠性和实用性，能够有效降低能源浪费并提高照明效果。

未来可以进一步完善该系统，增加声音信号的灵敏度，提高节能效果。

总结词:声控节能灯是一种能够通过声音信号来实现灯的开关控制的照明系统。

本文设计了一种基于声控技术的节能灯，并进行了实验验证。

实验结果表明，该设计具有良好的可靠性和实用性，能够有效降低能源浪费并提高照明效果。

未来可以进一步完善该系统，提高节能效果。

毕业设计（论文）题目: 声控照明设计姓名:系别:专业:班级:学号: 指导老师: 日期:教务处制本设计通过声音和光的强弱来控制灯的亮暗变化。

在光线充足时，发出多大的声音声控灯都不亮,在光线不足时，只要声音达到20分贝它就发出了亮光。

这是由于声控灯是先通过光的强弱进行控制，当光的强度达到标准时就通过声音来控制。

其原理是利用了声学,光学和电子学的原理即用声音传感器将声音信号转换成电信号从而推动触发器触发使电路导通工作。

其中用到了光敏电阻，555定时器，二极管，三极管，麦克风等元器件所组成的放大电路，延时电路从而达到了对灯亮灭控制的目的。

关键词：光敏电阻 555定时器二极管三极管麦克风第一章绪论 (1)第二章声光控灯元件的介绍及检测 (4)2.1电阻 (4)2.1.1电阻器的介绍 (4)2.1.2电阻的种类 (4)2.1.3电阻的标识 (7)2.1.4电阻的检测 (7)2.2电容 (8)2.2.1电容的介绍 (8)2.2.2电容的检测 (8)2.3二极管 (10)2.3.1二极管介绍 (10)2.3.2二极管的分类 (10)2.3.3二极管的检测 (11)2.4三极管 (12)2.4.1三极管的介绍 (12)2.4.2三极管的分类 (13)2.5（555）定时器 (13)2.6硅整流桥 (15)2.6.1硅整流桥好坏的测试 (15)2.6.2硅整流桥四肢引脚的判定 (16)第三章声控灯的原理 (17)3.1电路的总体框架 (18)3.2电路主要组成 (18)3.3电路工作原理 (19)第四章结语 (21)4.1全文总结 (21)4.2 结论 (21)附录 (23)参考文献 (24)致谢 (25)第一章绪论当今世界在以电子了信息技术为前提下推动社会跨跃式的进步，科学技术的飞速发展日新月异带动了各国生产力的大规模提高。

由此可见科技已成为各国竞争的核心，尤其是电子信息技术更显得尤为重要，在国民生产各部门电子信息技术得到了广泛的应用。
